MANUAL DE USUARIO H310MSTX ASROCK

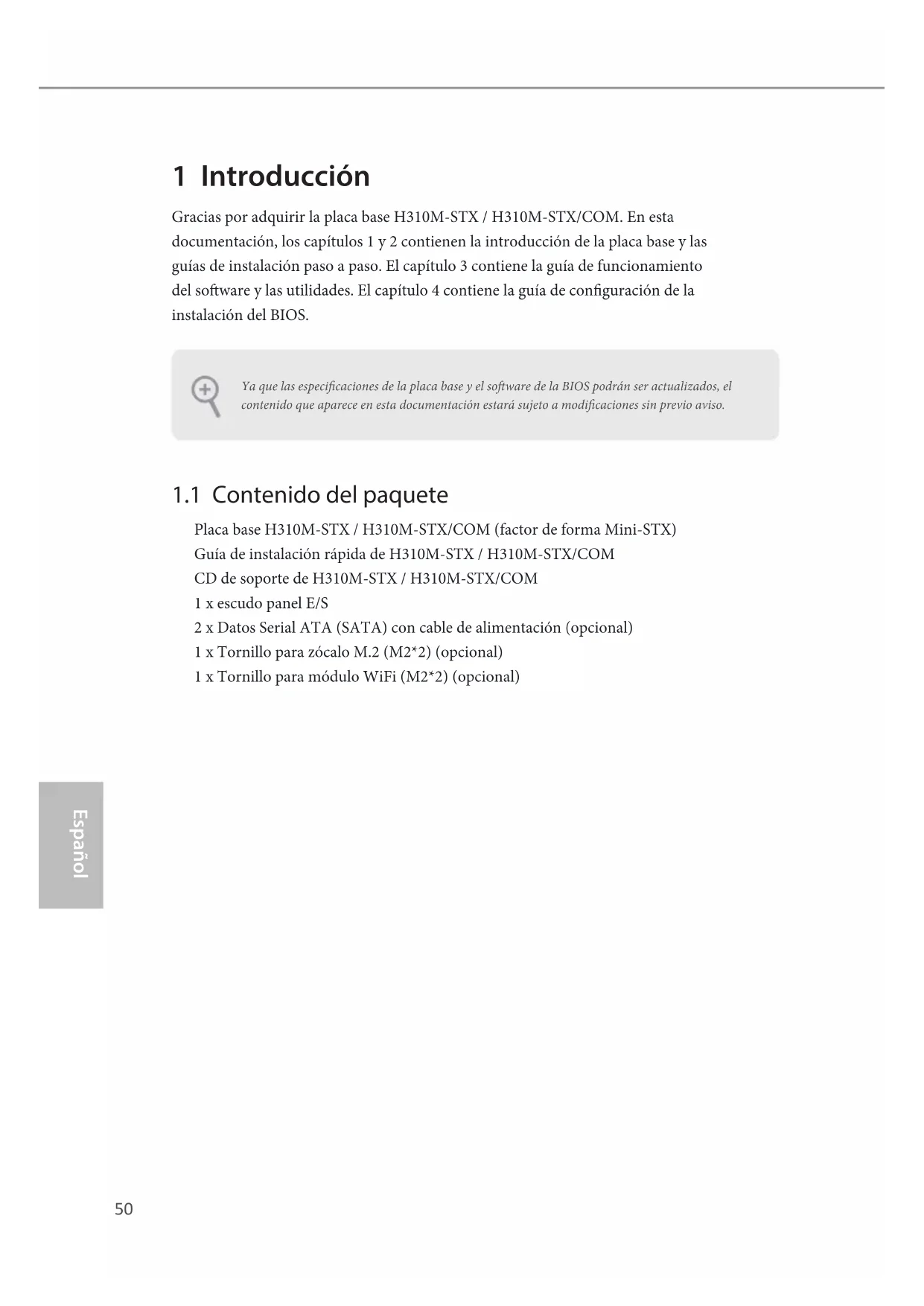

GND Jack detectAudio-LAudio-R50 Español 1 Introducción Gracias por adquirir la placa base H310M-STX / H310M-STX/COM. En esta documentación, los capítulos 1 y 2 contienen la introducción de la placa base y las guías de instalación paso a paso. El capítulo 3 contiene la guía de funcionamiento del soware y las utilidades. El capítulo 4 contiene la guía de conguración de la instalación del BIOS.

1.1 Contenido del paquete

2 x Datos Serial ATA (SATA) con cable de alimentación (opcional)

1 x Tornillo para zócalo M.2 (M2*2) (opcional)

1 x Tornillo para módulo WiFi (M2*2) (opcional) Ya que las especicaciones de la placa base y el soware de la BIOS podrán ser actualizados, el contenido que aparece en esta documentación estará sujeto a modicaciones sin previo aviso.51

generación de procesadores Intel® Core

Admite CPU de hasta 65 W.

Diseño de 5 fases de alimentación

Admite la tecnología Intel® Turbo Boost 2.0 Conjunto de chips

Tecnología de memoria DDR4 de doble canal

Capacidad máxima de memoria del sistema: 64 GB

1 x M.2 Socket (Tecla E), es compatible con los módulos WiFi/ BT tipo 2230 e Intel® CNVi (WiFi/BT integrado) Grácos

Intel® UHD Graphics Built-in Visuals y las salidas de VGA son compatibles únicamente con procesadores con GPU integrado.

Memoria máxima compartida de 1.024MB

• El tamaño de memoria compartida máxima puede variar en función de los sistemas operativos.

Tres opciones de salida de grácos: D-Sub, HDMI y DisplayPort 1.2

• Admite hasta 2 pantallas simultáneamente

Admite la tecnología HDMI con una resolución máxima de 4K x 2K (4096x2160) a 30Hz

Admite D-Sub con una resolución máxima de 1920x1200 a 60

Compatible con DisplayPort 1.2 con una resolución máxima de 4K x 2K (4096x2304) a 60 Hz

Admite Sincronización automática entre audio y vídeo, color profundo (12 bpc), xvYCC y HBR (audio de alta tasa de bits) con puerto HDMI (se necesita un monitor compatible con HDMI)

Compatible con HDCP con puertos HDMI y DisplayPort 1.2

Admite reproducción 4K Ultra HD (UHD) con los puertos HDMI y DisplayPort 1.2 Audio

Códec de audio Realtek ALC233

1 x Conector para auriculares y auriculares con micrófono

1 x Entrada de micrófono

1 x Base de conexiones de audio LAN

Admite la función Reactivación de LAN

Admite protección contra rayos y descargas electrostáticas (ESD)

Admite PXE E/S en el panel frontal

1 x Conector para auriculares y auriculares con micrófono

1 x Puerto USB 3.1 Gen1 de tipo A (admite protección contra descargas electrostáticas)

1 x Puerto USB 3.1 Gen1 de tipo C (admite protección contra descargas electrostáticas)

1 x Conector de entrada de micrófono53

H310M-STX / H310M-STX/COM

Español E/S en panel posterior

1 x Conector de CC (compatible con el adaptador de alimentación de 19 V)

• Utilice un adaptador de alimentación de 120 W para CPU de 65 W y un adaptador de alimentación de 90 W para CPU de 35 W.

1 x Puertos USB 2.0 (admite protección contra descargas electrostáticas)

1 x Puerto USB 3.1 Gen 1 (admite protección contra descargas electrostáticas)

2 x SATA3 de 6,0 Gb/s con conectores de alimentación, compatibles con las funciones NCQ, AHCI y Conexión en caliente

1 x Zócalo Ultra M.2, que admite el módulo SATA3 de 6,0 Gb/s 2280 M.2 y el módulo PCI Express M.2 hasta Gen3 x4 (32 Gb/s)*

• Admite unidad de estado sólido de NVMe como disco de arranque Conector

1 x Base de conexiones para manipulación del chasis

2 x Conectores para ventilador de la CPU (2 x 4 contactos)

1 x Base de conexiones para altavoz interno

1 x Base de conexiones en el panel frontal

1 x base de conexiones USB 2.0 (admite 2 puertos USB 2.0). Admite protección contra descargas electrostáticas.

1 x Zócalo para tarjetas SD

1 x Base de conexiones de audio Función de la BIOS

BIOS legal UEFI AMI compatible con interfaz gráca de usuario multilingüe

Eventos de reactivación compatibles con ACPI 6.0

Miniajuste de voltaje DRAM Monitor de hardware

Detección de temperatura en la CPU

Tacómetro de ventilador de la CPU

Ventilador silencioso de la CPU (ajuste automático de la velocidad del ventilador del chasis mediante temperatura de la CPU)

Control de varias velocidades del ventilador de la CPU

Detección de CARCASA ABIERTA

Supervisión del voltaje: +12 V, +5 V, +3,3 V, Vcore de CPU54 Español

Preparado para ErP/EuP (se necesita una fuente de alimentación preparada para ErP/EuP) Lista de compatibilidad del chasis Mini-STX Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herrami- entas de overclocking de otros fabricantes. El overclocking puede afectar a la estabilidad del sistema e, incluso, dañar los componentes y dispositivos del sistema. Esta operación se debe realizar bajo su propia responsabilidad y usted debe asumir los costos. No asumimos ninguna responsabilidad por los posibles daños causados por el overclocking. Proveedor Modelo SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B55

1.3 Conectores y cabezales incorporados

Cabezal del panel del sistema (PANEL1 de 9 contactos) (consulte la pág.1, N.º 7) Conecte el botón de alimentación, el botón de restablecimiento y el indicador de estado del sistema que se encuentran en el chasis a esta base de conexiones según las asignaciones de contactos que se indica a continuación. Cerciórese de cuáles son los contactos positivos y los negativos antes de conectar los cables. GND

RESET#PWRBTN#PLED-PLED+

GND Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. PWRBTN (botón de alimentación): Conéctelo al botón de alimentación del panel frontal del chasis. Deberá congurar la forma en la que su sistema se apagará mediante el botón de alimentación. RESET (botón de restablecimiento): Conéctelo al botón de restablecimiento del panel frontal del chasis. Pulse el botón de resta- blecimiento para resetear el ordenador si éste está bloqueado y no se puede reiniciar de forma normal. PLED (Indicador LED de la alimentación del sistema): Conéctelo al indicador de estado de la alimentación del panel frontal del chasis. El indicador LED permanece encendido cuando el sistema está funcionando. El indicador LED parpadea cuando el sistema se encuentra en estado de suspensión S1/S3. El indicador LED se apaga cuando el sistema se encuentra en estado de suspensión S4 o está apagado (S5). HDLED (Indicador LED de actividad en el disco duro): Conéctelo al indicador LED de actividad en el disco duro del panel frontal del chasis. El indica- dor LED permanece encendido cuando el disco duro está leyendo o escribiendo datos. El diseño del panel frontal puede ser diferente dependiendo del chasis. Un módulo de panel frontal consta principalmente de: botón de alimentación, botón de restablecimiento, indicador LED de alimentación, indicador LED de actividad en el disco duro, altavoz, etc. Cuando conecte su módulo del panel frontal del chasis a este cabezal, asegúrese de que las asignaciones de los cables y los contactos coinciden correctamente.56 Español Base de conexiones MONO (SPEAKER1 de 4 contactos) (consulte la pág.1, N.º 4) Conecte el altavoz del chasis a este cabezal. Conectores Serie ATA3 (consulte la pág. 2, N.º 10 y 11) Estos dos conectores SATA3 admiten cables de datos SATA3 para dispositivos de almacenamiento internos con una tasa de transferencia de datos de hasta 6 Gb/s. *Los conectores SATA3 admiten unidades de disco duro de 2,5" (+5 V) y no admiten unidades de disco duro de 3,5" (+12 V) Cabezal USB 2.0 (USB_5_6 de 9 contactos) (consulte la pág.1, Nº 5) Esta placa base tiene otra base de conexiones. Cada base de conexiones USB 2.0 admite dos puertos. Conectores del ventilador de la CPU (CPU_FAN1 de 4 contactos) (consulte la pág.1, N.º 3) (CPU_FAN2 de 4 contactos) (consulte la pág.1, N.º 1) Esta placa base contiene dos conectores de ventilador (ven- tilador silencioso) de CPU de 4 contactos. Si tiene pensando conectar un ventilador de CPU de 3 contactos, conéctelo al con- tacto 1-3. DUMMYGNDGND

CONTACTO Nombre de la señal CONTACTO Nombre de la señal

Español Base de conexiones de puerto serie (solo para H310M-STX/COM) (COM1 de 9 contactos) (consulte la pág.1, N.º 6) Este cabezal COM1 admite un módulo de puerto serie. Cabezal de intrusión de chasis (CI1 de 2 contactos) (consulte la pág.1, N.º 9) Esta placa base es compatible con la función de detección de CUBIERTA ABIERTA que detecta si se ha retirado la cubierta del chasis. Esta función requiere un chasis diseñado para la detección de intrusión del chasis. Borrar plataforma CMOS (consulte la pág.2, N.º 12) Borrar bloc CMOS permite borrar los datos de la memoria CMOS. Para borrar la memoria CMOS, desconecte la fuente de aliment- ación y cortocircuite Borrar bloc CMOS. Base de conexiones de audio (AUDIO3 de 5 contactos) (consulte la pág.1, N.º 8) Esta base de conexiones de audio permite conectar el cable de audio para auriculares.
