BEDIENUNGSANLEITUNG H310MSTX ASROCK

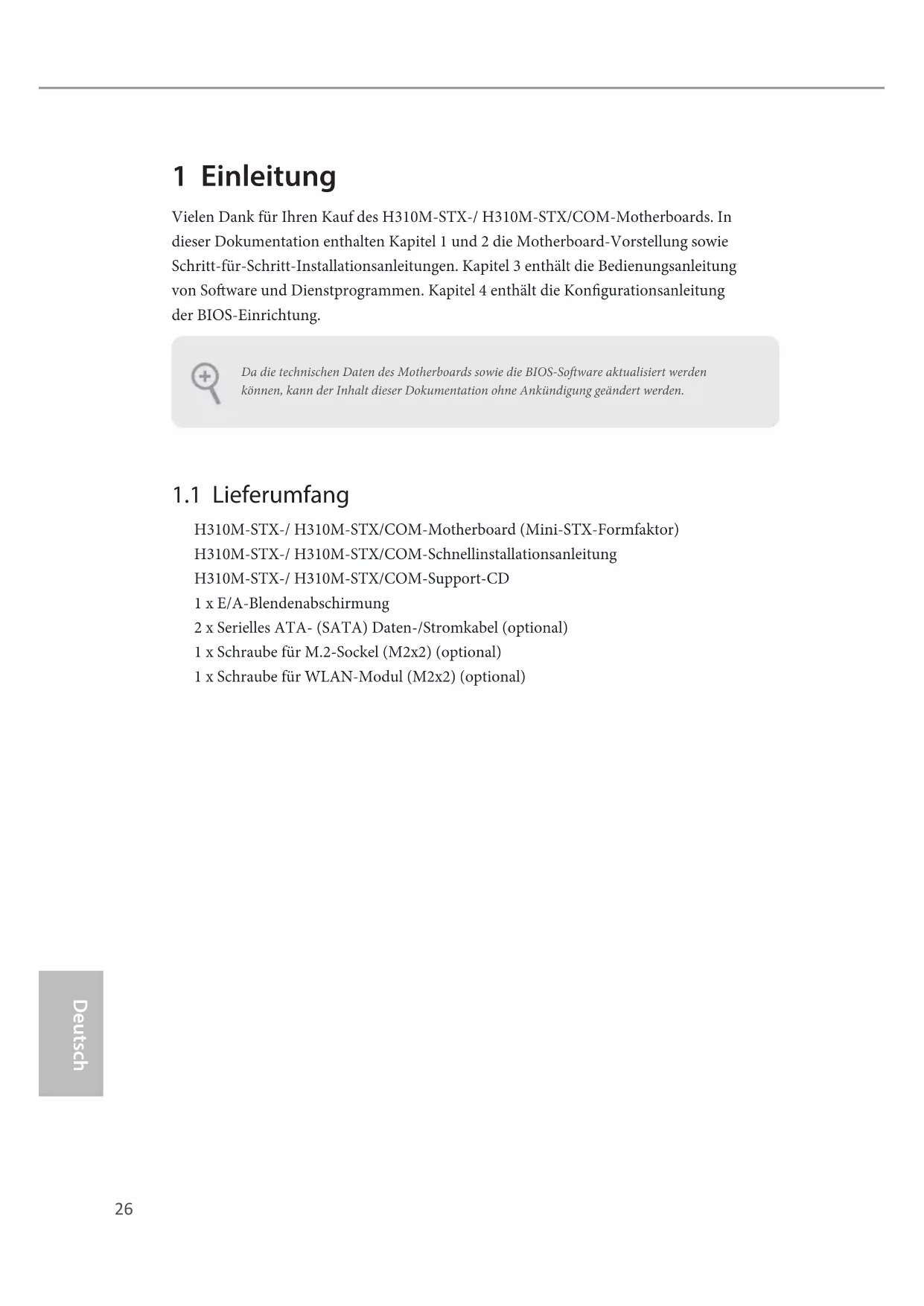

Deutsch 1 Einleitung Vielen Dank für Ihren Kauf des H310M-STX-/ H310M-STX/COM-Motherboards. In dieser Dokumentation enthalten Kapitel 1 und 2 die Motherboard-Vorstellung sowie Schritt-für-Schritt-Installationsanleitungen. Kapitel 3 enthält die Bedienungsanleitung von Soware und Dienstprogrammen. Kapitel 4 enthält die Kongurationsanleitung der BIOS-Einrichtung.

1 x E/A-Blendenabschirmung

1 x Schraube für M.2-Sockel (M2x2) (optional)

1 x Schraube für WLAN-Modul (M2x2) (optional) Da die technischen Daten des Motherboards sowie die BIOS-Soware aktualisiert werden können, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden.27

1.2 Technische Daten

Mini-STX-Formfaktor Prozessor

Unterstützt Intel® Core

-Prozessoren (Sockel 1151) der 8 ten

Unterstützt CPU bis 65 W

5-Leistungsphasendesign

Unterstützt Intel® Turbo Boost 2.0-Technologie Chipsatz

Dualkanal-DDR4-Speichertechnologie

2 x DDR4-SO-DIMM-Steckplätze

Unterstützt ungepuerten DDR4-2666/2400/2133-Non-ECC- Speicher

Systemspeicher, max. Kapazität: 64 GB

Unterstützt Intel® Extreme Memory Prole (XMP) 2.0

15-μ-Goldkontakt in DIMM-Steckplätze Erweiter- ungssteck- platz

1 x M.2-Sockel (Key E), unterstützt Typ-2230-Wi-Fi-/-BT- Modul und Intel® CNVi (WLAN/BT integriert) Grak- karte

Integrierte Intel® UHD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU-integriert sind.

Unterstützt integrierte Intel® UHD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1,

Max. geteilter Speicher 1024 MB

• Die Größe des maximalen Freigabespeichers kann je nach Betriebssystem variieren.

Drei Grakkarten-Ausgangsoptionen: D-Sub, HDMI und DisplayPort 1.2

• Unterstützt bis zu 2 Displays gleichzeitig

Unterstützt HDMI mit maximaler Auösung von 4K x 2K (4096 x 2160) bei 30Hz

Unterstützt D-Sub mit maximaler Auösung von 1920 x 1200 bei 60 Hz

Unterstützt DisplayPort 1.2 mit maximaler Auösung von 4K x 2K (4096 x 2304) bei 60 Hz

Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI-Port (konformer HDMI-Monitor erforderlich)

Unterstützt HDCP mit HDMI- und DisplayPort 1.2-Ports

Unterstützt 4K-Ultra-HD- (UHD) Wiedergabe mit HDMI- und DIsplayPort-1.2-Ports Audio

1 x Kopörer-/Headset-Anschluss

Unterstützt Wake-On-LAN

Unterstützt Schutz gegen Blitzschlag/elektrostatische Entladung

Unterstützt energieezientes Ethernet 802.3az

Unterstützt PXE Front- blende, E/A

1 x Kopörer-/Headset-Anschluss

1 x USB-3.1 Gen1-Typ-A-Port (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB-3.1 Gen1-Typ-C-Port (unterstützt Schutz gegen elektrostatische Entladung)

Deutsch Rückblende, E/A

1 x Gleichstromanschluss (mit 19-Volt-Netzteil kompatibel)*

• Verwenden Sie bitte das 120-Watt-Netzteil für die 65-Watt-CPU und das 90-Watt-Netzteil für die 35-Watt- CPU.

1 x USB-2.0-Port (unterstützt Schutz gegen elektrostatische Entladung)

1 x USB 3.1 Gen1-Anschluss (unterstützt einen Schutz gegen elektrostatische Entladung)

1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung- LED und Geschwindigkeit-LED) Speicher

2 x SATA-III-6,0-Gb/s mit Stromanschlüsse, unterstützt NCQ, AHCI und Hot-Plugging

1 x Ultra-M.2-Sockel, unterstützt 2280-M.2-SATA III- 6,0-Gbit/s -Modul und M.2-PCI Express-Modul bis Gen3 x 4 (32 Gbit/s)*

• Unterstützt NVMe-SSD als Bootplatte Anschluss

1 x COM-Anschluss-Stileiste (nur für H310M-STX/ COM)

1 x Gehäuseeingri-Stileiste

1 x Stileiste für internen Lautsprecher

1 x USB 2.0-Stileiste (unterstützt zwei USB 2.0-Ports) (unterstützt Schutz gegen elektrostatische Entladung)

1 x Audio-Stileiste BIOS- Funktion

AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grascher Benutzerschnittstellen

ACPI 6.0-konforme Aufweckereignisse

SMBIOS 2.7-Unterstützung

DRAM-Spannungsmehrfachanpassung30 Deutsch Hardwareüberwa- chung

CPU-Temperaturerkennung

Lautloser CPU-Lüer (automatische Anpassung der Gehäuselüergeschwindigkeit entsprechend der CPU- Temperatur)

CPU-Lüer-Mehrfachgeschwindigkeitssteuerung

Gehäuse-oen-Erkennung

Spannungsüberwachung: +12 V, +5 V, +3,3 V, CPU Vcore Betriebssystem

ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) Liste der unterstützten Mini-STX-Gehäuse Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung- swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen. Sie sollte auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursa- cht wurden. Anbieter Modell SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B31

1.3 Integrierte Stiftleisten und Anschlüsse

Systemblende-Stileiste (9-polig, PANEL1) (siehe S. 1, Nr. 7) Verbinden Sie Ein-/ Austaste, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stileiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte. GND

RESET#PWRBTN#PLED-PLED+

GND Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard dauerha beschädigen. PWRBTN (Ein-/Austaste): Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die Abschaltung Ihres Systems über die Ein-/Austaste kongurieren. RESET (Reset-Taste): Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu starten lässt. PLED (Systembetriebs-LED): Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Mit der Festplattenaktivitäts-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautspre- cher etc. Stellen Sie beim Anschließen Ihres Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.32 Deutsch MONO Lautsprecherstileiste (4-polig, SPEAKER1) (siehe S. 1, Nr. 4) Bitte verbinden Sie den Gehäuselautsprecher mit dieser Stileiste. Serial-ATA-III-Anschlüsse (siehe S. 2, Nr. 10 und 11) Diese beiden SATA-III- Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit einer Datenü bertragungsgeschwindigkeit bis 6,0 Gb/s. *Die SATA-III-Anschlüsse unterstützen 2,5-Zoll-Festplatten (+5 V) und unterstützen keine 3,5-Zoll-Festplatten (+12 V) USB 2.0-Stileiste (9-polig, USB_5_6) (siehe S. 1, Nr. 5) Es gibt eine Stileiste an diesem Motherboard. Diese USB 2.0-Stileiste unterstützt zwei Ports. CPU-Lüeranschlüsse (4-polig, CPU_FAN1) (siehe S. 1, Nr. 3) (4-polig, CPU_FAN2) (siehe S. 1, Nr. 1) Dieses Motherboard bietet zwei 4-polige CPU-Lüeranschlüsse (lautloser Lüer). Falls Sie einen 3-poligen CPU-Lüer anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. DUMMYGNDGND

Deutsch 1 x Stileiste für seriellen Anschluss (nur für H310M-STX/COM) (9-polig, COM1) (siehe S. 1, Nr. 6) Diese COM1-Stileiste unterstützt ein Modul für serielle Ports. Gehäuseeingri-Stileiste (2-polig, CI1) (siehe S. 1, Nr. 9) Dieses Motherboard unterstützt die Gehäuse- oen-Erkennung, die erkennt, wenn die Gehäuseabdeckung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrierkennungsdesign voraus. CMOS-Pad leeren (siehe S. 2, Nr. 12) CMOS-Pad löschen ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen des CMOS trennen Sie das Stromkabel und schließen Sie CMOS-Pad löschen kurz. Audiosteckleiste (5-polig, AUDIO3) (siehe S. 1, Nr. 8) An diese Audio-Stileiste können Sie das Audiokabel für einen Kop- örer anschließen.
