MANUAL DE UTILIZADOR H310MSTX ASROCK

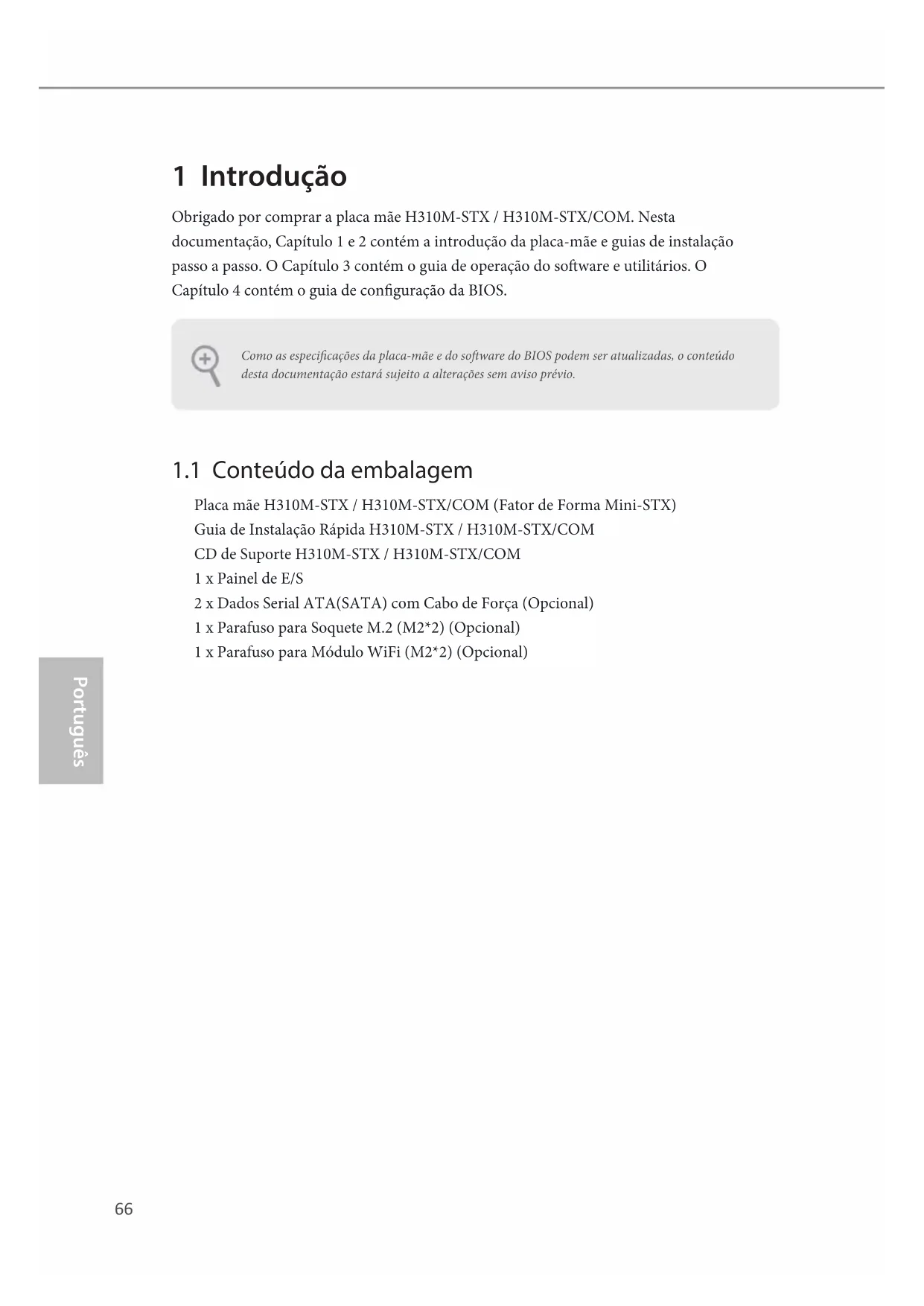

GND Jack detectAudio-LAudio-R66 Português 1 Introdução Obrigado por comprar a placa mãe H310M-STX / H310M-STX/COM. Nesta documentação, Capítulo 1 e 2 contém a introdução da placa-mãe e guias de instalação passo a passo. O Capítulo 3 contém o guia de operação do soware e utilitários. O Capítulo 4 contém o guia de conguração da BIOS.
1.1 Conteúdo da embalagem
Guia de Instalação Rápida H310M-STX / H310M-STX/COM
1 x Parafuso para Módulo WiFi (M2*2) (Opcional) Como as especicações da placa-mãe e do soware do BIOS podem ser atualizadas, o conteúdo desta documentação estará sujeito a alterações sem aviso prévio.67
Design com 5 fases de alimentação
Suporta memória DDR4 2666/2400/2133, não ECC, sem memória intermédia
Contato em Ouro 15μ nos slots DIMM Slot de ex- pansão
Os grácos incorporados Intel® UHD e as saídas VGA só podem ser suportados com processadores com GPU integrada.
Memória compartilhada máxima de 1.024MB
- O tamanho da memória compartilhada máxima pode variar de diferentes sistemas operacionais.
Três opções de saída de grácos: D-Sub, HDMI e DisplayPort 1.2
- Suporta até 2 monitores simultaneamente
Suporta HDMI com resolução máx. até 4K x 2K (4096x2160) @ 30Hz
Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz
Suporta DisplayPort 1.2 com resolução máx. até 4K x 2K (4096x2304) @ 60Hz
Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com porta HDMI (É necessário um monitor compatível com HDMI)
Suporta reprodução HD Ultra (UHD) 4K com portas HDMI e DisplayPort 1.2 Áudio
Oferece Suporte à Proteção de Relâmpago/ESD
1 x Porta USB 3.1 Gen1 Tipo A (Suporta Proteção ESD)
1 x Porta USB 3.1 Gen1 Tipo C (Suporta Proteção ESD)
Português E/S do painel posterior
1 x Adaptador CC (Compatível com o adaptador de força de 19V)*
1 x Portas USB 2.0 (Suporta Proteção ESD)
1 x Porta USB 3.1 Gen1 (Suporta Proteção ESD)
2x SATA3 6,0 Gb/s com conectores de alimentação, suporte a NCQ, AHCI e Hot Plug
- Suporta NVMe SSD nos discos de inicialização Conector
1 x Gabinete de Alimentação de Instrusão
1 x Plataforma USB 2.0 (Suporta 2 portas USB 2.0) (Suporta Proteção ESD)
1 x Conector de Áudio Funções da BIOS
ACPI 6.0 compatível com eventos de despertar
Multi-ajuste de Voltagem da DRAM Monitor de hardware
Tacômetro da Ventoinha da CPU
Ventoinha silenciosa da CPU (Auto ajusta velocidade da ventoinha do gabinete pela temperatura da CPU)
Controle de multi velocidade da Ventoinha da CPU
Detecção de ABERTURA da CAIXA
Monitoramento da tensão: +12V, +5V, +3,3V, CPU Vcore70 Português
Microso® Windows® 10 64-bit Certicações
Preparada para ErP/EuP (é necessária uma fonte de alimentação preparada para ErP/EuP) Lista de Suporte do Chassi Mini-STX Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das denições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferra- mentas de overclocking de terceiros. O overclocking poderá afetar a estabilidade do sistema ou mesmo causar danos nos componentes e dispositivos do seu sistema. Ele deve ser realizado por sua conta e risco. Não nos responsabilizamos por possíveis danos causados pelo overclocking. Vendedor Modelo SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B71
Suporte do painel de sistema (PAINEL1 de 9 pinos) (ver p.1, N.º 7) Ligue o botão de alimentação, o botão de reinicialização e o indicador do estado do sistema no chassi deste suporte, de acordo com a descrição abaixo. Observe os pinos positivos e negativos antes de conectar os cabos. GND
GND Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre es- tes terminais e conectores Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. PWRBTN (Botão de alimentação): Conecte o botão de alimentação no painel frontal do chassi. Você pode congurar a forma para desligar o seu sistema através do botão de alimentação. RESET (Botão de reinicialização): Conecte o botão de reinicialização no painel frontal do chassi. Pressione o botão de reinicial- ização para reiniciar o computador, se ele congela e falha ao realizar um reinício normal. PLED (LED de alimentação do sistema): Conecte o indicador do estado da alimentação no painel frontal do chassi. O LED cará aceso quando o sistema estiver em funcionamento. O LED cará piscando quando o sistema estiver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado de suspensão S4 ou desligado (S5). HDLED (LED de atividade do disco rígido): Conecte o LED de atividade do disco rígido no painel frontal do chassi. O LED cará aceso quando o disco rígido estiver lendo ou registrando dados. O design do painel frontal poderá variar dependendo do chassi. Um módulo de painel frontal consiste principalmente em um botão de alimentação, um botão de reinicialização, um LED de alimentação, um LED de atividade do disco rígido, um alto-falante, etc. Ao conectar seu módu- lo de painel frontal do chassi a este conector, certique-se de que os os e os pinos correspondem de forma correta.72 Português Cabeçote do Alto-falante MONO (SPEAKER1 de 4 pinos) (ver p.1, N.º 4) Por favor, conecte o alto-falante do chassi a este suporte. Conectores série ATA3 (ver p.2, N.º 10 e 11) Estes dois conectores SATA3 suportam cabos de dados SATA para dispositivos de armazenamento interno com uma taxa de transferência de dados de até 6,0 Gb/s. Os conectores SATA3 oferecem suporte a disco rígido de 2,5 polegadas (+5V) e não oferecem suporte a disco rígido de 3,5 polegadas (+12V) Suporte USB 2.0 (USB_5_6 de 9 pinos) (ver p.1, N.º 5) Há um cabeçote nesta placa-mãe. Cada suporte USB 2.0 pode ter duas portas. Conectores do ventilador da CPU (CPU_FAN1 de 4 pinos) (ver p.1, N.º 3) (CPU_FAN2 de 4 pinos) (ver p.1, N.º 1) Esta placa mãe inclui dois conec- tores de ventilador da CPU (Ven- tilador silencioso) de 4 pinos. Se você pretende conectar um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3. DUMMYGNDGND
PIN Nome do Sinal PIN Nome do Sinal
Português Conector Porta Serial (para H310M-STX/COM apenas) (COM1 de 9 pinos) (ver p.1, N.º 6) Este suporte COM1 recebe um módulo da porta serial. Suporte de intrusão do chassi (CI1 de 2 pinos) (ver p.1, N.º 9) Esta placa-mãe suporta a função de detecção de ABERTURA da CAIXA que detecta se a tampa do chassi foi removida. Esta função requer um chassi com design de detecção de intrusão. Limpar Teclado CMOS (ver p.2, N.º 12) Teclado CMOS Limpo permite que você apague os dados no CMOS. Para limpar o CMOS, desconecte a fonte de energia e cause curto no Teclado CMOS Limpo. Conector de Áudio (AUDIO3 de 5 pinos) (ver p.1, N.º 8) Este conector de Áudio permite que você conecte o cabo de áudio ao fne de ouvido.
