РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H310MSTX ASROCK

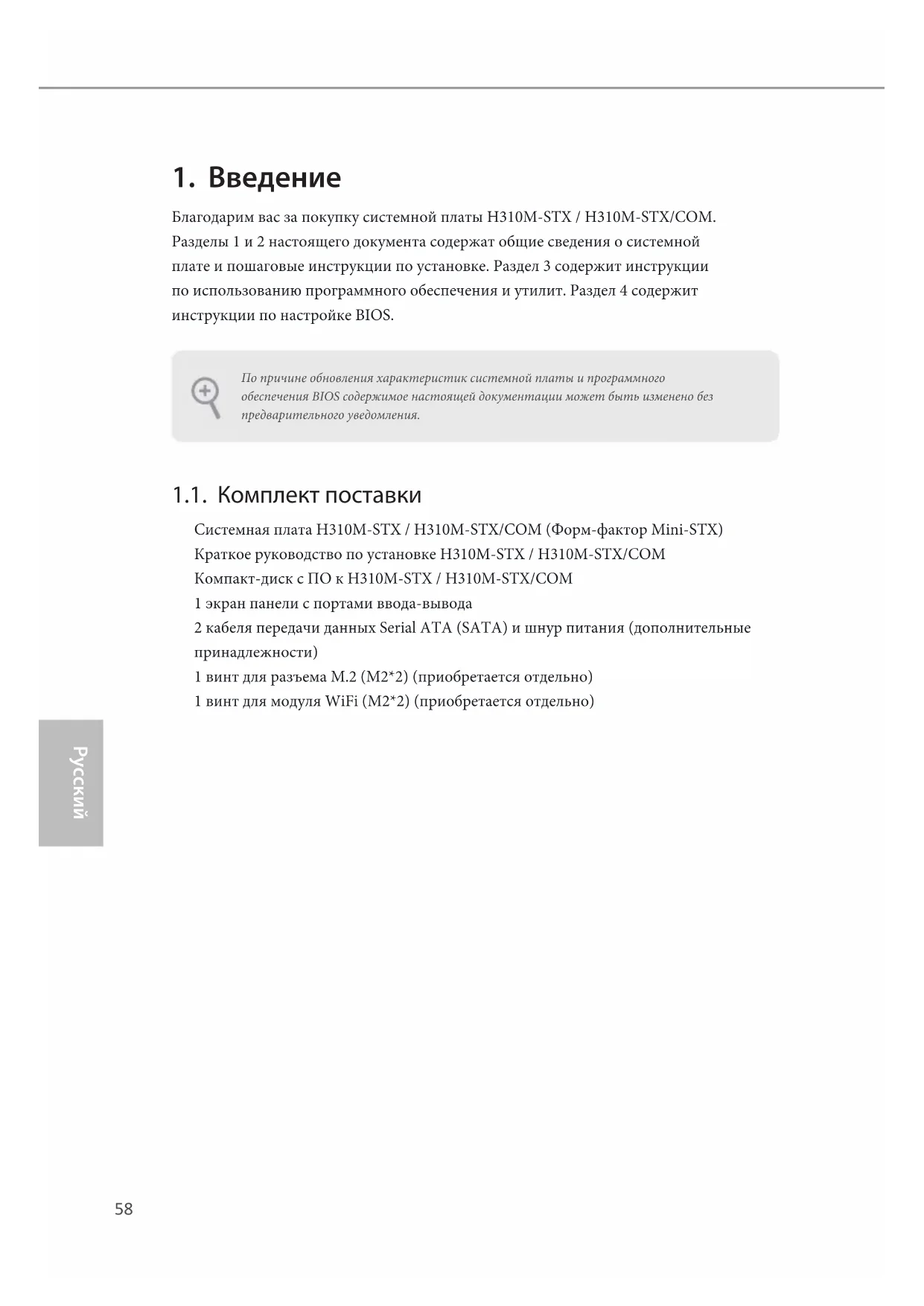

Благодарим вас за покупку системной платы H310M-STX / H310M-STX/COM. Разделы 1 и 2 настоящего документа содержат общие сведения о системной плате и пошаговые инструкции по установке. Раздел 3 содержит инструкции по использованию программного обеспечения и утилит. Раздел 4 содержит инструкции по настройке BIOS. 1.1. Комплект поставки

Краткое руководство по установке H310M-STX / H310M-STX/COM

Компакт-диск с ПО к H310M-STX / H310M-STX/COM

1 экран панели с портами ввода-вывода

2 кабеля передачи данных Serial ATA (SATA) и шнур питания (дополнительные принадлежности)

1 винт для разъема M.2 (M2*2) (приобретается отдельно)

1 винт для модуля WiFi (M2*2) (приобретается отдельно) По причине обновления характеристик системной платы и программного обеспечения BIOS содержимое настоящей документации может быть изменено без предварительного уведомления.59

1.2. Технические характеристики

Поддержка процессоров 9

поколения Intel® Core

Поддерживаются ЦП мощностью до 65Вт.

Поддерживается технология Intel® Turbo Boost 2.0

Двухканальная память DDR4

Поддерживаются модули небуферизованной памяти DDR4 2666/2400/2133 без ECC.

Максимальный объем ОЗУ: 64ГБ

Поддерживается Intel® Extreme Memory Prole (XMP) 2.0

Позолоченные (15мкм) контакты слотов DIMM

1 слот M.2 (ключ E) для модуля WiFi/BT типа 2230 и Intel® CNVi (встроенные WiFi/BT) Графическая

Встроенный видеоадаптер Intel® UHD Graphics и выходы VGA поддерживаются только при использовании ЦП со встроенными графическими процессорами.

Поддерживаемые встроенные технологии визуализации Intel® UHD Graphics: Intel® Quick Sync Video с AVC, MVC (S3D) и MPEG-2 Full HW Encode1,

Программно-аппаратное кодирование-декодирование: AVC/H.264, HEVC/H.265 8 бит, HEVC/H.265 10 бит, VP8, VP9 8 бит, VP9 10 бит (только декодирование), MPEG2, MJPEG, VC-1 (только декодирование)60

Максимальный объем общей памяти 1024МБ

• Максимальный объем общей памяти зависит от операционной системы.

Три видеовыхода: D-Sub, HDMI и DisplayPort 1.2

• Поддерживается вывод одновременно на 2 монитора

Поддержка HDMI с максимальным разрешением до 4K x 2K (4096x2160) при частоте обновления 30 Гц

Поддерживается D-Sub с максимальным разрешением до 1920x1200 при 60 Гц

Поддерживается DisplayPort 1.2 с максимальным разрешением до 4K x 2K (4096x2304) при 60 Гц

Поддерживаются Auto Lip Sync, Deep Color (12 бит/цвет), xvYCC и HBR (High Bit Rate Audio) через порт HDMI (требуется соответствующий HDMI-монитор)

Поддерживается функция HDCP через порты HDMI и DisplayPort 1.2

Поддержка вывода видео с разрешением 4K Ultra HD (UHD) на порты HDMI и DisplayPort 1.2

Аудиокодек Realtek ALC233

1 гнездо для наушников или гарнитуры

Поддерживается пробуждение по ЛВС

Молниезащита и защита от электростатических разрядов

Поддерживается Energy Ecient Ethernet 802.3az

1 гнездо для наушников или гарнитуры

1 Порт USB 3.1 Gen1 тип А (с защитой от электростатических разрядов)

1 Порт USB 3.1 Gen1 тип C (с защитой от электростатических разрядов)

1 микрофонный вход61

1 вход питания постоянного тока (совместим с 19-В блоком питания)*

• Рекомендуется использовать адаптер питания 120 Ватт для ЦП 65 Ватт и адаптер питания 90 Ватт для ЦП 35 Ватт.

1 портов USB 2.0 (с защитой от электростатических

1 порт USB 3.1 Gen1 (с защитой от электростатических

1 порт ЛВС RJ-45 с индикаторами («Активность/ Соединение» и «Скорость») Запоминающие

2 порта SATA3 6,0 Гбит/с, с разъемами питания, поддержкой NCQ, AHCI и «горячего» подключения

1 разъем Ultra M.2 поддерживает модуль M.2 SATA3 типа 2280 со скоростью обмена данными 6,0Гбит/с и модуль M.2 PCI Express до версии Gen3 x4 (32Гбит/с)*

• Поддерживаются в качестве загрузочных SSD-диски типа NVMe.

1 колодка порта COM (только для H310M-STX/COM)

1 колодка для датчика вскрытия корпуса

2 разъема для вентилятора ЦП (2 х 4-контактный)

1 колодка для внутреннего динамика

1 колодка для портов на передней панели

1 колодка USB 2.0 (2 порта USB 2.0 с защитой от электростатических разрядов)

1 разъем для карты памяти SD

AMI UEFI Legal BIOS с поддержкой многоязычного графического интерфейса

Поддержка функций пробуждения по стандарту ACPI 6.0

Поддержка SMBIOS 2.7

Регулировка напряжений DRAM

Датчик температуры ЦП

Тахометр вентилятора ЦП

Бесшумный вентилятор ЦП (с автоматической регулировкой скорости вращения корпусного вентилятора по температуре процессора)

Управление скоростью вращения вентилятора ЦП

Датчик вскрытия корпуса

Контроль напряжений: +12 В, +5 В, +3,3 В, Vcore ЦП62

Microso® Windows® 10 (64-разрядная) Сертификация

Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) Список поддерживаемых корпусов Mini-STX Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона независимых производителей, сопряжен с определенным риском. Разгон процессора может снизить стабильность системы или даже привести к повреждению ее компонентов и устройств. Разгон процессора осуществляется пользователем на собственный риск и за собственный счет. Мы не несем ответственность за возможный ущерб, вызванный разгоном процессора. Поставщик Модель SilverStone Technology Inc. VT01S AKasa A-STX04-A1B / A-STX04-M1B63

1.3. Колодки и разъемы, расположенные на системной

(9-контактная, PANEL1) (см. стр.1, № 7) Подключите расположенные на корпусе кнопку питания, кнопку перезагрузки и индикатор состояния системы к этой колодке в соответствии с назначением контактов, приведенным ниже. Перед подключением кабелей определите положительный и отрицательный контакты. GND

GND Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек-колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. PWRBTN (кнопка питания): Подключение кнопки питания, расположенной на передней панели корпуса. Можно настроить способ выключения системы при нажатии кнопки питания. RESET (кнопка сброса): Подключение кнопки сброса, расположенной на передней панели корпуса. Нажмите кнопку сброса, чтобы перезапустить компьютер, если он завис и нормальный перезапуск невозможен. PLED (светодиодный индикатор питания системы): Подключение индикатора состояния, расположенного на передней панели корпуса. Светодиодный индикатор горит, когда система работает. Когда система находится в режиме ожидания S1/S3, светодиод мигает. Когда система находится в режиме ожидания S4 или выключена (S5), светодиод не горит. HDLED (светодиодный индикатор работы жесткого диска): Подключение светодиодного индикатора работы жесткого диска, расположенного на передней панели. Светодиодный индикатор горит, когда жесткий диск выполняет считывание или запись данных. Передняя панель может быть разной на разных корпусах. На передней панели расположены кнопка питания, кнопка перезапуска, индикатор питания, индикатор работы жесткого диска, динамик и т.д. При подключении передней панели к этой колодке подключайте провода к соответствующим контактам.64

(4-контакта, SPEAKER1) (см. стр.1, № 4) Предназначена для подключения динамика

Разъемы Serial ATA3 (см. стр. 2, № 10 и 11) Эти два разъема SATA3 предназначены для подключения кабелей SATA внутренних запоминающих устройств для передачи данных со скоростью до 6,0Гбит/с.

• К разъемам SATA3 допускается подключать 2,5-дюймовые жесткие диски (+5В), но не допускается подключать 3,5-дюймовые диски (+12В). Колодка USB 2.0 (9-контактная, USB_5_6) (см. стр. 1, № 5) На материнской плате имеется одна колодка. Эта колодка USB

2.0 может поддерживать два

Разъемы вентиляторов

(4-контакта, CPU_FAN1) (см. стр.1, № 3) (4 контакта, CPU_FAN2) (см. стр.1, № 1) Эта системная плата снабжена двумя 4-контактными разъемами для малошумящего вентилятора ЦП. Если вы собираетесь подключить 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3. DUMMYGNDGND

1 колодка последовательного порта (только для H310M-STX/ COM) (9-контактная, COM1) (см. стр. 1, № 6) Колодка COM1 поддерживает подключение модуля последовательного порта. Колодка для датчика вскрытия корпуса (2-контактная, CI1) (см. стр. 1, № 9) Эта материнская плата поддерживает технологию определения вскрытия корпуса по снятию верхней части корпуса. Для этой технологии необходим корпус с функцией определения вскрытия. Контакты очистки CMOS-памяти (См. стр. 2, № 12) Контактны очистки CMOS- памяти используются для удаления данных из CMOS- памяти. Чтобы очистить CMOS-память, отключите блок питания и замкните контакты очистки CMOS-памяти. Колодка звука (5-контактный, AUDIO3) (см. стр. 1, № 8) Эта аудиоколодка дает возможность подключить аудиокабель к гарнитуре.
