РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FM2A88X+ BTC ASROCK

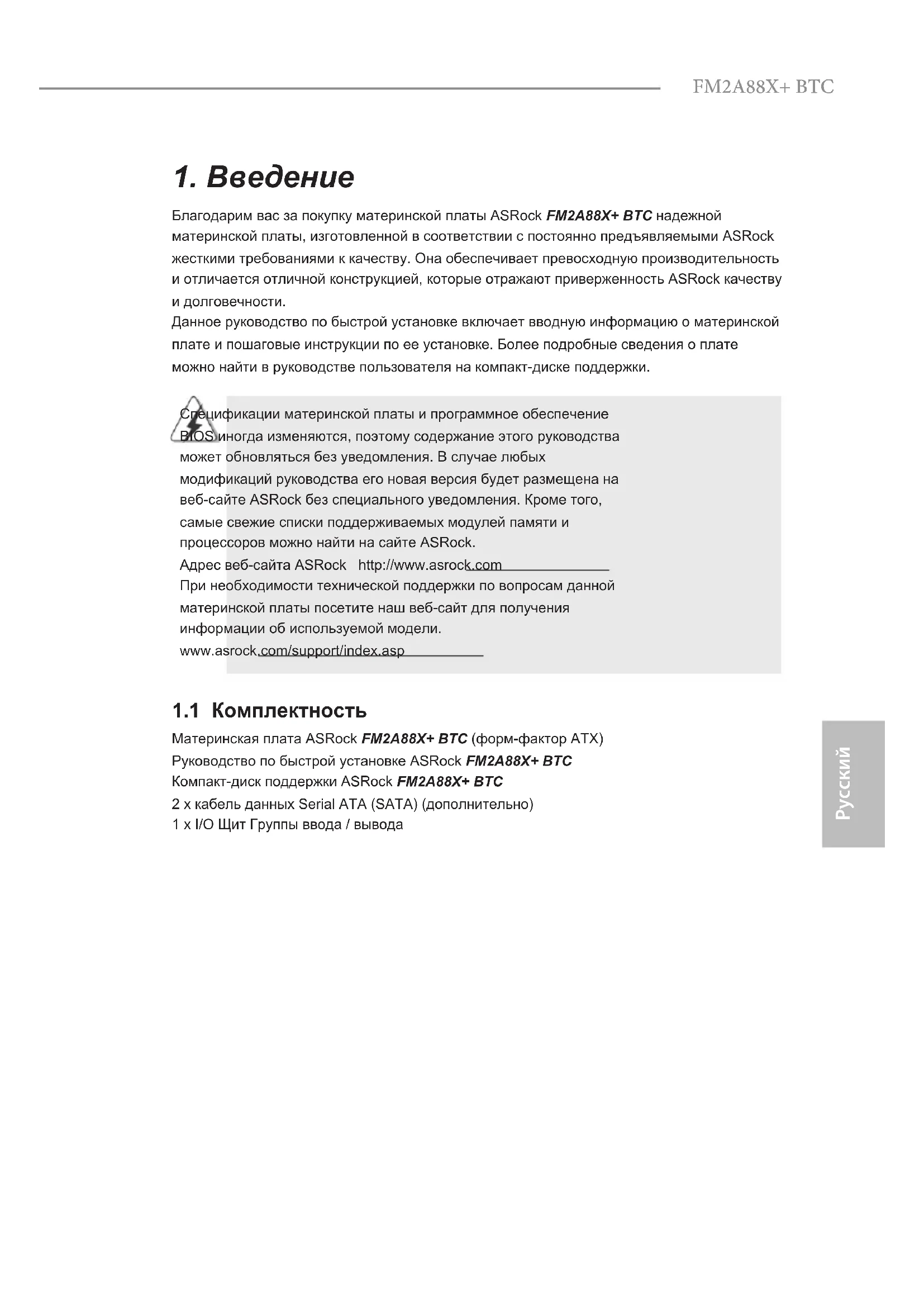

Благодарим вас за покупку материнской платы ASRock FM2A88X+ BTC надежной материнской платы, изготовленной в соответствии с постоянно предъявляемыми ASRock жесткими требованиями к качеству. Она обеспечивает превосходную производительность и отличается отличной конструкцией, которые отражают приверженность ASRock качеству и долговечности. Данное руководство по быстрой установке включает вводную информацию о материнской плате и пошаговые инструкции по ее установке. Более подробные сведения о плате можно найти в руководстве пользователя на компакт-диске поддержки. Спецификации материнской платы и программное обеспечение BIOS иногда изменяются, поэтому содержание этого руководства может обновляться без уведомления. В случае любых модификаций руководства его новая версия будет размещена на веб-сайте ASRock без специального уведомления. Кроме того, самые свежие списки поддерживаемых модулей памяти и процессоров можно найти на сайте ASRock. Адрес веб-сайта ASRock http://www.asrock.com При необходимости технической поддержки по вопросам данной материнской платы посетите наш веб-сайт для получения информации об используемой модели. www.asrock.com/support/index.asp

Материнская плата ASRock FM2A88X+ BTC (форм-фактор ATX) Руководство по быстрой установке ASRock FM2A88X+ BTC Компакт-диск поддержки ASRock FM2A88X+ BTC 2 x кабель данных Serial ATA (SATA) (дополнительно) 1 x I/O Щит Группы ввода / вывода72 73

• Весь Твердый Конденсаторный проект

• Поддержка разъема FM2+ 95 Вт / процессоров FM2 100 Вт

• Поддержка технологии Dual Channel DDR3 Memory Technology

• 4 x гнезда DDR3 DIMM

• Поддержите DDR3 2400+(OC)/2133(OC)/ 1866(OC)/1600/1333/1066 не- ECC, безбуферная память1066/800 не- ECC, безбуферная память

• поддержка профиля Intel

• Поддержка технологии AMD Memory Prole (AMP) до AMP 2400

• Разъемы DIMM с позолоченными контактами 15μ

• PCIE 3.0 поддерживается только с процессором FM2+. Спроцессором FM2 поддерживается только PCIE 2.0.

• Поддерживаются режимы AMD Quad CrossFireX

• Разъем VGA PCIe (PCIE4) с позолоченными контактами 15μ72 73

• Видеоадаптер AMD Radeon

• Двойственное VGA выходное устройство: поддерживает DVI-D и D-Sub порты через независимый контроллер дисплея

• Поддержка Dual-link DVI-D с максимальным разрешением до 2560х1600 @ 60 Гц

• Поддержка D-Sub с максимальным разрешением до 1920х1200 @ 60 Гц

• Поддержка технологии AMD Steady Video

2.0: новая функция постобработки видеоизображения для автоматического устранения дрожания при просмотре домашних и онлайновых видеозаписей

• Поддержка функции HDCP через разъемы DVI-D

• Подержат Blu-луч 1080p (КОММУТАЦИОННАЯ ДОСКА) / воспроизведение HD-DVD через разъемы DVI-D Аудиосистема

• 5.1 CH HD Аудио HD (Кодер-декодер Аудио Realtek ALC662)

• Поддержка защиты от перенапряжений (Полная защита (ASRock от выбросов напряжения))

NE5532 (поддержка усилителя Premium Headset Amplier до 600 Ом)

• поддержка Wake-On-WAN

• поддержка Wake-On-LAN

• (Поддержка защиты от молнии/ электростатического электричества (Полная защита (ASRock от выбросов напряжения))74 75

• Поддержка определения кабеля ЛВС

• Поддержка энергосберегающего интерфейса Ethernet 802.3az

• 1 x порт клавиатуры PS/2

• 4 x порта USB 2.0 на задней панели в стандартной конфигурации (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))

• 2 x порта USB 3.0 на задней панели в стандартной конфигурации (AMD A88X (Bolton-D4)) (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))

• Разъем 1 x RJ-45 LAN с светодиодным индикатором (индикатор ACT/LINK и индикатор SPEED)

• Соединитель звуковой подсистемы: линейный вход / передняя колонка /

• 8 x разъема SATA3 6,0 Гбит/с, поддержка функций RAID (RAID 0, устройства RAID 1, RAID 5 и RAID 10), NCQ, AHCI и «горячего подключения» Колодки и плате

• 1 x разъем Power LED

• 1 x соединитель CPU FAN (4-контактный)

• 2 x соединитель Chassis FAN (2 x

• 1 x соединитель Power FAN (3-контактный)

• 1 x 24-контактный Колодка питания ATX74 75

• 1 x 8-контактный Разъем ATX 12 В

• 1 разъем питания PCIe

• 1 x Аудиоразъем передней панели

• 1 перемычка питания USB (Источник питания Ultra USB)

• 2 x Колодка USB 2.0 (одна колодка для поддержки 4 дополнительных портов USB 2.0 (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения))

• 1 x Колодка USB 3.0 AMD A88X (Bolton- D4) (одна колодка для поддержки 2 дополнительных портов USB 3.0) (Поддержка защиты от электростатического электричества (Полная защита (ASRock от выбросов напряжения)) BIOS

• 64Mb AMI UEFI Legal BIOS с поддержкой rpaфичеckoro интеpфeйca поль зователя

• поддержка “Plug and Play”

• ACPI 1.1, включение по событиям

• поддержка режима настройки без

• поддержка SMBIOS 2.3.1

• Регулировка напряжений DRAM, VDDP, VDDR Компактдиск

• Драйверы, Утилиты, Антивирус (пробная версия), Google Chrome Browser и Toolbar, Start8 (демоверсия на 30 дней)

• Датчики температуры процессора

• Датчики температуры корпуса

• Тахометры вентиляторов ЦП FAN

• Тахометры вентиляторов Шасси FAN

• Бесшумный вентилятор ЦП/Шасси блока76 77

• Датчики температуры процессора

• Датчики температуры корпуса

• Тахометры вентиляторов ЦП FAN

• Тахометры вентиляторов Шасси FAN

• Бесшумный вентилятор ЦП/Шасси блока

• Мультиконтроль скорости вентилятора ЦП/

• Совместимость с Microsoft

• USB 3.0 не поддерживается ОС Windows

ные системы Сертификаты

• Совместимость с ErP/EuP Ready (требуется блок питания совместимый с ErP/EuP)

• Для детальной информации продукта, пожалуйста посетите наш вебсайт: http://www.asrock.com76 77

1.3 Установка перемычек

Конфигурация перемычек иллюстрируется на рисунке. Когда перемычка надета на контакты, они называются “замкнутыми” (short). Если на контактах перемычки нет, то они называются “разомкнутыми” (open). На иллюстрации показана 3-контактная перемычка, у которой контакты 1 и 2

Перемычка Установка Описание Очистка CMOS (CLRCMOS1, 3-контактная перемычка) (см. стр. 1, п. 14) Примечание. Контактная колодка CLRCMOS1 позволяет очистить данные CMOS. Для очистки данных и восстановления заводских системных параметров сначала выключите компьютер и отсоедините сетевую вилку кабеля питания от электророзетки. Выждите не менее 15 секунд и колпачковой перемычкой на 5 секунд перемкните штырьки 2 и 3 контактной колодки CLRCMOS1. Однако не производите очистку CMOS непосредственно после обновления BIOS. Если необходимо очистить CMOS сразу же после окончания обновления BIOS, то, перед очисткой CMOS, необходимо сначала выполнить загрузку системы, а затем завершить ее работу. Примите во внимание, что пароль, дата, время, профиль пользователя по умолчанию, идентификатор 1394 GUID и MAC-адрес будут очищены только тогда, когда будет извлечена из своего гнезда батарейка CMOS. Стандартные Очистка CMOS Перемычка питания USB (3-контактная, USB01_PWR1) (см. стр. 1, п. 25) 5,25 В (по умолчанию) +5 В SB Примечание: перемычка питания USB предназначена для пользователей, использующих клавиатуру (мышь) с подсветкой. (только для USB01 порта) Замкнуты контакты 1 и 2 (по умолчанию) Для светодиодной клавиатуры/мыши обеспечивается устойчивое высокое напряжение. При выключенном ПК подсветка клавиатуры (мыши) будет

Замкнуты контакты 2 и 3 Для светодиодной клавиатуры/мыши обеспечивается напряжение +5VSB. Включена функция пробуждения с помощью клавиатуры (мыши). При нахождении ПК в режиме ожидания подсветка клавиатуры (мыши) будет ВКЛЮЧЕНА.78 79

Колодка USB 2.0 Помимо четыре стандартных (9-контактный USB6_7) портов USB 2.0 на панели ввода- (см. стр. 1, п. 19) вывода, на данной материнской (9-контактный USB8_9) плате предусмотрено два (см. стр. 1, п. 18) разъема USB 2.0. Каждый разъем USB 2.0 поддерживает два порта USB 2.0. Разъемы Serial ATA3 восемь соединителя Serial ATA3 (SATA_1_2, см. стр. 1, п. 12) предназначаются для (SATA_3_4, см. стр. 1, п. 11) подключения внутренних

(SATA_5_6, см. стр. 1, п. 10) устройств хранения с (SATA_7_8, см. стр. 1, п. 9) использованием нтерфейсных кабелей SATA3. В настоящее время интерфейс SATA допускает скорость передачи данных до \ 6,0 Гбит/с.

1.4 Колодки и разъемы на плате

Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки на эти колодки и разъемы – это приведет к необратимому повреждению материнской платы!

IntA_PB_D+DummyIntA_PB_D-GNDIntA_PB_SSTX+GNDIntA_PB_SSTX-IntA_PB_SSRX+IntA_PB_SSRX- VbusVbus VbusIntA_PA_SSRX-IntA_PA_SSRX+GNDIntA_PA_SSTX-IntA_PA_SSTX+GNDIntA_PA_D-IntA_PA_D+ Колодка USB 3.0 Помимо два стандартных (19-контактный USB3_2_3) портов USB 3.0 на панели ввода- (см. стр. 1, п. 7) вывода, на данной материнской плате предусмотрен один разъем USB 3.0. Этот разъем USB 3.0 поддерживает два порта USB 3.0. DUMMYGNDGND

Аудиоразъем передней Этот интерфейс предназначен панели для присоединения (9-контактный HD_AUDIO1) аудиокабеля передней панели, (см. стр. 1, п. 21) обеспечивающего удобное подключение аудиоустройств и управление ими.

1. Система High Denition Audio поддерживает функцию

автоматического обнаружения разъемов (Jack Sensing), однако для ее правильной pаботы кабель панели в корпусе должен поддерживать HDA. При сборке системы следуйте инструкциям, приведенным в нашем руководстве и руководстве пользователя для корпуса.

2. Если вы используете аудиопанель AC’97, подключите ее к колодке

аудиоинтерфейса передней панели следующим образом: A. Подключите выводы Mic_IN (MIC) к контактам MIC2_L. B. Подключите выводы Audio_R (RIN) к контактам OUT2_R, а выводы Audio_L (LIN) к контактам OUT2_L. C. Подключите выводы Ground (GND) к контактам Ground (GND). D. Контакты MIC_RET и OUT_RET предназначены только для аудиопанели HD. При использовании аудиопанели AC’97 подключать их не нужно. E. Процедура активации микрофона приведена ниже. Для ОС Windows

8.1 / 8.1 64-бита / 8 / 8 64-бита / 7 / 7 64-бита

/ XP / XP 64-бита: Перейдите к вкладке «FrontMic» (Передний микрофон) в панели управления Realtek. Отрегулируйте уровень «Recording Volume» (Громкость записи). Колодка системной панели Данная колодка обеспечивает (9-контактный PANEL1) работу нескольких функций (см. стр. 1, п. 13) передней панели системы. J_SENSE OUT2_L

Подключите к этому разъему кнопку питания, кнопку сброса и индикатор состояния системы на корпусе в соответствии с указанным ниже назначением контактов. При подключении кабелей необходимо соблюдать полярность положительных и отрицательных

PWRBTN (кнопка питания): Подключите к этим контактам кнопку питания на передней панели корпуса. Способ выключения системы с помощью кнопки питания можно настроить. RESET (кнопка сброса): Подключите к этим контактам кнопку сброса на передней панели корпуса. Нажмите кнопку сброса для перезагрузки компьютера, если компьютер «завис» и нормальную перезагрузку выполнить не

PLED (индикатор питания системы): Подключите к этим контактам индикатор состояния питания на передней панели корпуса. Этот индикатор светится, когда система работает. Индикатор мигает, когда система находится в режиме ожидания S1. Этот индикатор не светится, когда система находится в режиме ожидания S3 или S4, либо выключена (S5). HDLED (индикатор активности жесткого диска): Подключите к этим контактам индикатор активности жесткого диска на передней панели корпуса. Этот индикатор светится, когда осуществляется считывание или запись данных на жестком диске. Конструкция передней панели может различаться в зависимости от корпуса. Модуль передней панели в основном состоит из кнопки питания, кнопки сброса, индикатора питания, индикатора активности жесткого диска, динамика и т.п. При подключении к этому разъему модуля передней панели корпуса удостоверьтесь, что провода подключаются к соответствующим контактам. Колодка динамика корпуса Подключите к этой колодке (4-контактный SPEAKER1) кабель от динамика на корпусе (см. стр. 1, п. 17) компьютера. разъем Power LED Подключите индикатор Power LED (3-контактный PLED1) к этому разъему для отображения (см. стр. 1, п. 16) статуса питания системы. Этот светодиод продолжит мигать в режиме S1. Светодиод будет выключен в режимах S3/S4 или S5 (система выключена).

Колодка питания ATX Подключите к этой колодке (24-контактный ATXPWR1) кабель питания ATX. (см. стр. 1, п. 6)

Разъем вентилятора Подключите к этому разъему процессора кабель вентилятора процессора (4-контактный CPU_FAN1) так, чтобы черный провод (см. стр. 1, п. 2) соответствовал контакту земли. Данная материнская плата поддерживает вентиляторы процессора с 4-контактным разъемом (функция тихого режима вентилятора), однако вентиляторы с 3-контактным разъемом также будут успешно работать, хотя функция управления скоростью вращения вентилятора окажется недоступной. Если вы хотите подключить вентилятор процессора с 3-контактным разъемом к разъему вентилятора процессора на данной материнской плате, для этого следует использовать контакты 1-3. Установка вентилятора с 3-контактным разъемом Контакты 1-3 подключены (3-контактный CPU_FAN2) (см. стр. 1, п. 3) Подключите кабели вентилятора к соединителям и присоедините черный шнур к штырю заземления. Chassis и Power Fan-соединители (4-контактный CHA_FAN1) (см. стр. 1, п. 23) (3-контактный CHA_FAN2) (см. стр. 1, п. 8) (3-контактный CHA_FAN3) (см. стр. 1, п. 15) (3-контактный PWR_FAN1) (см. стр. 1, п. 22) 1 2 3 4GND+ 12V CPU_ FAN_SPEED

CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1 RRI#1 Несмотря на то, что эта материнская плата предусматр- ивает 24-штыревой разъем питания ATX, работа будет продолжаться, даже если адаптируется традиционный 20-штыревой разъем питания ATX. Для использования 20-штыревого разъема питания ATX вставьте источник питания вместе со штекером 1 и штекером 13. Установка 20-штыревого разъема питания ATX

Хотя эта объединительная плата обеспечивает ATX с 8 булавками 12V соединитель власти, это может все еще работать, если Вы принимаете традиционный ATX с 4-Pin 12V электропитание. Чтобы использовать электропитание ATX с 4-Pin, пожалуйста включите ваше электропитание наряду с Булавкой 1 и Прикрепите 5. ATX С 4-Pin 12V Установка Электропитания Колодка питания 12V-ATX Обратите внимание, что к этому (8-контактный ATX12V1) разъему необходимо (см. стр. 1, п. 1) подключить вилку блока питания ATX 12 В, чтобы обеспечить достаточную мощность электропитания. В противном случае включение системы будет невозможно. Колодка COM-порта Данная колодка COM-порта (9-контактный COM1) позволяет подключить модуль (см. стр. 1, п. 20) порта COM. Разъем питания PCIe (4-контактный, PCIE_PWR1) (see p.10, No. 24) Подсоедините к этому разъему кабель с 4-контактным разъемом Molex, если в компьютере установлено более три видеокарт.82 83 Português
