MODE D'EMPLOI FM2A88X+ BTC ASROCK

• Pilotes, utilitaires, logiciel anti-virus (Version d’essai), Google ChromeBrowser et Toolbar, Start8 (30 jours d’évaluation)30 31 Deutsch

• Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)32 33 Deutsch

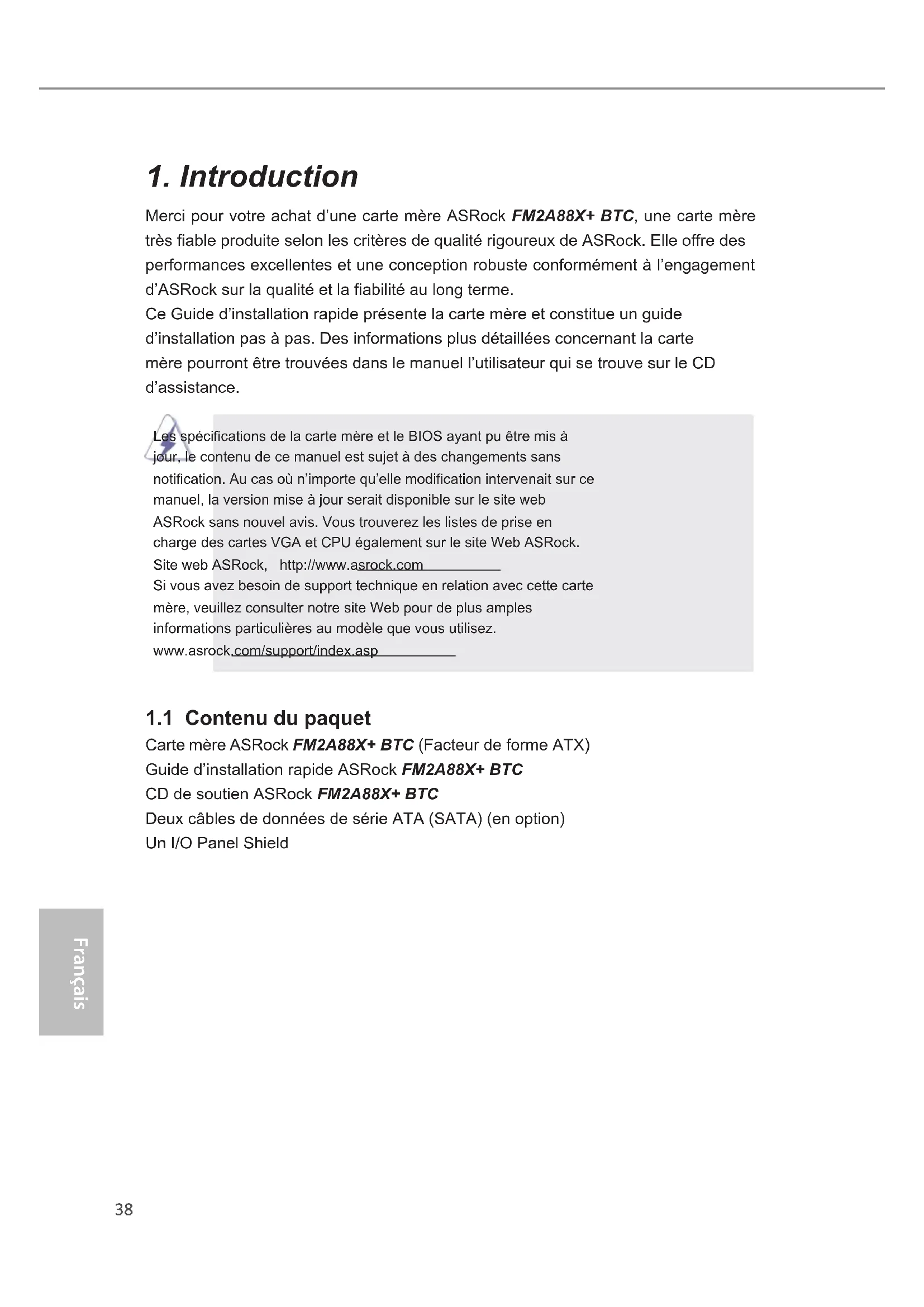

Merci pour votre achat d’une carte mère ASRock FM2A88X+ BTC, une carte mère très able produite selon les critères de qualité rigoureux de ASRock. Elle offre des performances excellentes et une conception robuste conformément à l’engagement d’ASRock sur la qualité et la abilité au long terme. Ce Guide d’installation rapide présente la carte mère et constitue un guide d’installation pas à pas. Des informations plus détaillées concernant la carte mère pourront être trouvées dans le manuel l’utilisateur qui se trouve sur le CD d’assistance. Les spécications de la carte mère et le BIOS ayant pu être mis à jour, le contenu de ce manuel est sujet à des changements sans notication. Au cas où n’importe qu’elle modication intervenait sur ce manuel, la version mise à jour serait disponible sur le site web ASRock sans nouvel avis. Vous trouverez les listes de prise en charge des cartes VGA et CPU également sur le site Web ASRock. Site web ASRock, http://www.asrock.com Si vous avez besoin de support technique en relation avec cette carte mère, veuillez consulter notre site Web pour de plus amples informations particulières au modèle que vous utilisez. www.asrock.com/support/index.asp

1.1 Contenu du paquet

Carte mère ASRock FM2A88X+ BTC (Facteur de forme ATX) Guide d’installation rapide ASRock FM2A88X+ BTC CD de soutien ASRock FM2A88X+ BTC Deux câbles de données de série ATA (SATA) (en option) Un I/O Panel Shield38 39 Français Français

• Facteur de forme ATX

• Accessoires de Carte mère

• PCB High Density Glass Fabric CPU

• Prend en charge les processeurs à socket FM2+ 95W / FM2 100W

• Compatible avec la Technologie de Mémoire à Canal Double

• Capacité maxi de mémoire système: 64GB

• Prend en charge le pro l de mémoire extrême Intel

• Prend en charge la technologie AMD Memory Prole (Prol de mémoire AMD - AMP) jusqu’à AMP 2400

• Contact en or 15μ dans les fentes DIMM Slot d’extension

• 1 x slots PCI Express 3.0 x16 (PCIE4 à mode x16)

• PCIE 3.0 est uniquement pris en charge le processeur FM2+. Avec le processeur FM2, seul PCIE 2.0 est pris en charge.

• 1 x slot PCI Express 2.0 x16 (PCIE5 à mode x4)

• Contact en or 15μ dans la fente PCIe VGA (PCIE4)40 41 Français Français

R7/R5 série graphiques A-series

• DirectX 11.1, Pixel Shader 5.0 avec processeur FM2+.DirectX 11, Pixel Shader 5.0 avec processeur FM2.

• mémoire partagée max 2GB

• Output de VGA Duel: supporter DVI-D et D-Sub ports par les controleurs de display independents

• Prend en charge le Dual-link DVI-D avec une résolution maximale jusqu’à 2560x1600 @ 60Hz VGA sur carte

• Prend en charge le D-Sub avec une résolution maximale jusqu’à 1920x1600 @ 60Hz

2.0: Nouvelle fonctionnalité de traitement post-vidéo pour réduction automatique des tremblements dans les clips vidéo en ligne/maison

• Prise en charge de la fonction HDCP avec ports DVI-D

• Supporter 1080p Blu-ray(BD)/ lecteur de HD-DVD avec ports DVI-D Audio

• 5,1 CH HD Audio (Realtek ALC662 Audio Codec)

• Supporte la protection contre les surtensions (protection complète contre surges ASRock)

NE5532 (compatible Premium Headset Amplier jusqu’à 600 Ohms) (Sortie ligne sur E/S arrière seulement) LAN

• Supporte la protection contre la foudre/ESD (protec- tion complète contre surges ASRock)

• Prise en charge de la détection de câble LAN

• Prend en charge la norme Energy Ef cient Ethernet (Ethernet à ef cacité énergétique) 802.3az

• 4 x ports USB 2.0 par défaut (Supporte la protection ESD (protection complète contre surges ASRock))

• 2 x ports USB 3.0 par défaut (AMD A88X (Bolton-D4)) (Supporte la protection ESD (protection complète contre surges ASRock))

• 1 x port LAN RJ-45 avec LED (ACT/LED CLIGNOTANTE et LED VITESSE)

• Prise HD Audio: Entrée Ligne / Haut-parleur frontal /Microphone Stockage

• 8 x connecteurs 6,0 Gb/s SATA3, prise en charge desfonctions RAID (RAID 0, RAID 1, RAID 5 et RAID 10), NCQ, AHCI et « Connexion à chaud » Connecteurs

• 1 x En-tête de port COM

• 1 x LED di accensione

• 2 x Connecteur pour ventilateur de CPU (1 x br. 4, 1 x br. 3)

• 3 x Connecteur pour ventilateur de Châssis (1 x br. 4, 2 x br. 3)

• 1 x Connecteur pour ventilateur de pouvoir (br. 3)

• 1 x br. 24 connecteur d’alimentation ATX

• 1 x br. 8 connecteur d’alimentation 12V ATX

• 1 connecteur d’alimentation PCIe

• 1 x Connecteur audio panneau avant

• 1 contact d’alimentation USB (Alimentation USB ultra)

• 2 x En-tête USB 2.0 (prendre en charge 4 ports USB 2.0 supplémentaires) (Supporte la protection ESD (protection complète contre surges ASRock))

• 1 x En-tête USB 3.0 de AMD A88X (Bolton-D4) (prendre en charge 2 ports USB 3.0 supplémen- taires) supplémentaires) (Supporte la protection ESD (protection complète contre surges ASRock))42 43 Français Français

• Pour de plus amples informations sur les produits, s’il vous plaît visitez notre site web: http://www.asrock.com BIOS

• 64Mb AMI UEFI Legal BIOS avec support GUI

• Support du “Plug and Play”

• Compatible pour événements de réveil ACPI 1.1

• Pilotes, utilitaires, logiciel anti-virus (Version d’essai), Google ChromeBrowser et Toolbar, Start8 (30 jours d’évaluation) Surveillance système

• Détection de la température de l’UC

• Mesure de température de la carte mère

• Tachéomètre ventilateur CPU Ventilateur

• Tachéomètre ventilateur Châssis Ventilateur

• Ventilateur silencieux pour unité CPU/boîtier

• Commande de ventilateur CPU/boîtier à plusieurs vitesses

• Prêt pour ErP/EuP (alimentation Prêt pour ErP/EuP requise)42 43 Français Français

1.3 Réglage des cavaliers

L’illustration explique le réglage des cava- liers. Quand un capuchon est placé sur les broches, le cavalier est « FERME ». Si au- cun capuchon ne relie les broches,le cava- lier est « OUVERT ». L’illustration montre un cavalier à 3 broches dont les broches 1 et 2 sont « FERMEES » quand le capuchon est placé sur ces 2 broches. Le cavalier Description Effacer la CMOS (CLRCMOS1) (voir p.1 g. 14) Remarque : CLRCMOS1 vous permet d’effacer les données du CMOS. Pour effacer et réinitialiser les paramètres du système à la conguration originale, veuillez éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant. Après 15 secondes, utilisez un couvercle de jumper pour court-circuiter les broches pin2 et pin3 de CLRCMOS1 pendant

secondes. Veuillez cependant ne pas effacer le CMOS immédiatement

près avoir mis à jour le BIOS. Si vous avez besoin d’effacer le CMOS après avoir mis à jour le BIOS, vous devez allumer en premier le système, puis l’éteindre avant de continuer avec l’opération d’effacement du CMOS. Veuillez noter que le mot de passe, la date, l’heure, le prol par défaut de l’utilisateur, 1394 GUID et l’adresse MAC seront effacés seulement si la batterie du CMOS est enlevée. Effacer la CMOS Paramètres par défaut Contact d'alimentation USB (USB01_PWR1 3 broches) (voir p.1 g. 25) 5,25 V (par défaut) + 5 VSB Remarque : Le contact d'alimentation USB est spéciquement conçu pour les utilisateurs se servant d'un clavier/souris à DEL. (seulement pour port USB01) Broche 1-2 désactivée (par défaut) : Une tension stable et un haut courant sont fournis pour une souris/un clavier LED Le rétroéclairage de votre clavier/souris serait éteint lorsque le PC est éteint. Broche 2-3 désactivée : Une tension de +5VSB est fournie pour une souris/un clavier LED Activez la fonction de réveil de votre clavier/souris. Le rétroéclairage de votre clavier/souris sera activé lorsque le PC est en veille.44 45 Français Français

En-tête USB 2.0 A côté des quatre ports USB (USB6_7 br.9)

2.0 par défaut sur le panneau

(voir p.1 No. 19) E/S, il y a deux embases USB (USB8_9 br.9)

2.0 sur cette carte mère.

(voir p.1 No. 18) Chaque embase USB 2.0 peut prendre en charge 2 ports USB

Connecteurs Série ATA3 Ces huit connecteurs Série (SATA_1_2: voir p.1 No. 12) ATA3 (SATA3) prennent en (SATA_3_4: voir p.1 No. 11) charge les câbles SATA pour (SATA_5_6: voir p.1 No. 10) les périphériques de stockage (SATA_7_8: voir p.1 No. 9) internes. L’interface SATA3 actuelle permet des taux transferts de données pouvant aller jusqu’à 6,0 Gb/s.

1.4 En-têtes et Connecteurs sur Carte

Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers. NE PAS placer les capuchons de cavalier sur ces en-têtes et con- necteurs. Le fait de placer les capuchons de cavalier sur les en- têtes et connecteurs causera à la carte mère des dommages irré- versibles! En-tête USB 3.0 En plus des deux ports USB (USB3_2_3 br. 19)

3.0 par défaut sur le panneau

(voir p.1 No. 7) E/S, il y a une barrette USB 3.0 sur la carte mère. Cette barrette USB 3.0 peut prendre en charge deux ports USB 3.0.

Connecteur audio panneau C’est une interface pour (HD_AUDIO1 br. 9) un câble avant audio en façade (voir p.1 No. 21) qui permet le branchement et le contrôle commodes de périphériques audio.

1. L’audio à haute dénition (HDA) prend en charge la détection de che,

mais le l de panneau sur le châssis doit prendre en charge le HDA pour fonctionner correctement. Veuillez suivre les instructions dans notre manuel et le manuel de châssis an installer votre système.

2. Si vous utilisez le panneau audio AC’97, installez-le sur l’adaptateur audio

du panneau avant conformément à la procédure ci-dessous : A. Connectez Mic_IN (MIC) à MIC2_L. B. Connectez Audio_R (RIN) à OUT2_R et Audio_L (LIN) à OUT2_L. C. Connectez Ground (GND) à Ground (GND). D. MIC_RET et OUT_RET sont réservés au panneau audio HD. Vous n’avez pas besoin de les connecter pour le panneau audio AC’97. E. Pour activer le micro avant. Pour les systèmes d’exploitation Windows

7 64 bits/ XP / XP 64 bits : Allez sur l’onglet “FrontMic” (Micro avant) sur le Panneau de contrôle Realtek. Ajustez “Recording Volume” (Volume d’enregistrement). En-tête du panneau système Cet en-tête permet d’utiliser (PANEL1 br.9) plusieurs fonctions du (voir p.1 No. 13) panneau système frontal. Connectez l’interrupteur d’alimentation, l’interrupteur de réinitialisation et l’indicateur d’état du système du châssis sur cette barrette en respectant l’affectation des broches décrite ci-dessous. Faites attention aux broches positives et négatives avant de connecter les câbles. PWRBTN (Interrupteur d’alimentation): Connectez ici le connecteur d’alimentation sur le panneau avant du châssis. Vous pouvez congurer la façon de mettre votre système hors tension avec l’interrupteur d’alimentation.

RESET (Interrupteur de réinitialisation): Connectez ici le connecteur de réinitialisation sur le panneau avant du châssis. Appuyez sur l’interrupteur de réinitialisation pour redémarrer l’ordinateur s’il se bloque ou s’il n’arrive pas à redémarrer normalement. PLED (DEL alimentation système): Connectez ici l’indicateur d’état de l’alimentation sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le système est en marche. Le voyant DEL clignote lorsque le système est en mode veille S1. Le voyant DEL est éteint lorsque le système est en mode veille S3/ S4 ou lorsqu’il est éteint (S5). HDLED (DEL activité du disque dur): Connectez ici le voyant DEL d’activité du disque dur sur le panneau avant du châssis. Ce voyant DEL est allumé lorsque le disque dur est en train de lire ou d’écrire des données. Le design du panneau avant peut varier en fonction du châssis. Un module de panneau avant consiste principalement en : interrupteur d’alimentation, interrupteur de réinitialisation, voyant DEL d’alimentation, voyant DEL d’activité du disque dur, haut-parleur, etc. Lorsque vous connectez le panneau avant de votre châssis sur cette barrette, vériez bien à faire correspondre les ls et les broches. LED di accensione Collegare il LED di accensione (3-pin PLED1) chassi per indicare lo stato di (vedi p.1 Nr. 16) alimentazione del sistema. Il LED è acceso quando il sistema è in funzione. Il LED continua a lampeggiare in stato S1. Il LED è spento in stato S3/S4 o S5 (spegnimento). En-tête du haut-parleur Veuillez connecter le de châssis haut-parleur de châssis sur (SPEAKER1 br. 4) cet en-tête. (voir p.1 No. 17)

Connecteur pour châssis et ventilateur (CHA_FAN1 br. 4) (voir p.1 No. 23) Branchez les câbles du ventilateur aux connecteurs pour ventilateur et faites correspondre le l noir à la broche de terre. GND +12V

En-tête d’alimentation ATX Veuillez connecter l’unité (ATXPWR1 br. 24) d’alimentation ATX sur cet en- (voir p.1 No. 6) tête. Bien que cette carte mère fournisse un connecteur de courant ATX 24 broches, elle peut encore fonctionner si vous adopter une alimentation traditionnelle ATX 20 broches. Pour utiliser une alimentation ATX 20 broches, branchez à l’alimentation électrique ainsi qu’aux broches 1 et 13. 20-Installation de l’alimentation électrique ATX

Connecteur du ventilateur Veuillez connecter le câble de de l’UC ventilateur d’UC sur ce (CPU_FAN1 br. 4) connecteur et brancher le l (voir p.1 No. 2) noir sur la broche de terre. Bien que cette carte mère offre un support de (Ventilateur silencieux ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut bien fonctionner même sans la fonction de commande de vitesse du ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3 broches au connecteur du ventilateur de CPU sur cette carte mère, veuillez le connecter aux broches 1-3. Installation de ventilateur à 3 broches Broches 1-3 connectées (CPU_FAN2 br. 3) (voir p.1 No. 3) 1 2 3 4GND+ 12V CPU_ FAN_SPEED

Connecteur ATX 12V Veuillez connecter une unité (ATX12V1 br.8) d’alimentation électrique ATX (voir p.1 No. 1) 12V sur ce connecteur. En-tête de port COM Cette en-tête de port COM est (COM1 br.9) utilisée pour prendre en charge (voir p.1 No. 20) un module de port COM. CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1 RRI#1 Connecteur d'alimentation PCIe (PCIE_PWR1 4 broches) (see p.10, No. 24) Veuillez connecter un câble d'alimentation 4 broches à ce connecteur lorsque vous installez plus de trois cartes graphiques. Bien que cette carte mère possède 8 broches connecteur d’alimentation ATX 12V, il peut toujours travailler si vous adoptez une approche traditionnelle à 4 broches ATX 12V alimentation. Pour utiliser l’alimentation des 4 broches ATX, branchez votre alimentation avec la broche 1 et la broche 5. 4-Installation d’alimentation à 4 broches ATX 12V

• 1 x En-tête de port COM

série R7/R5 na APU série A
