BEDIENUNGSANLEITUNG FM2A88X+ BTC ASROCK

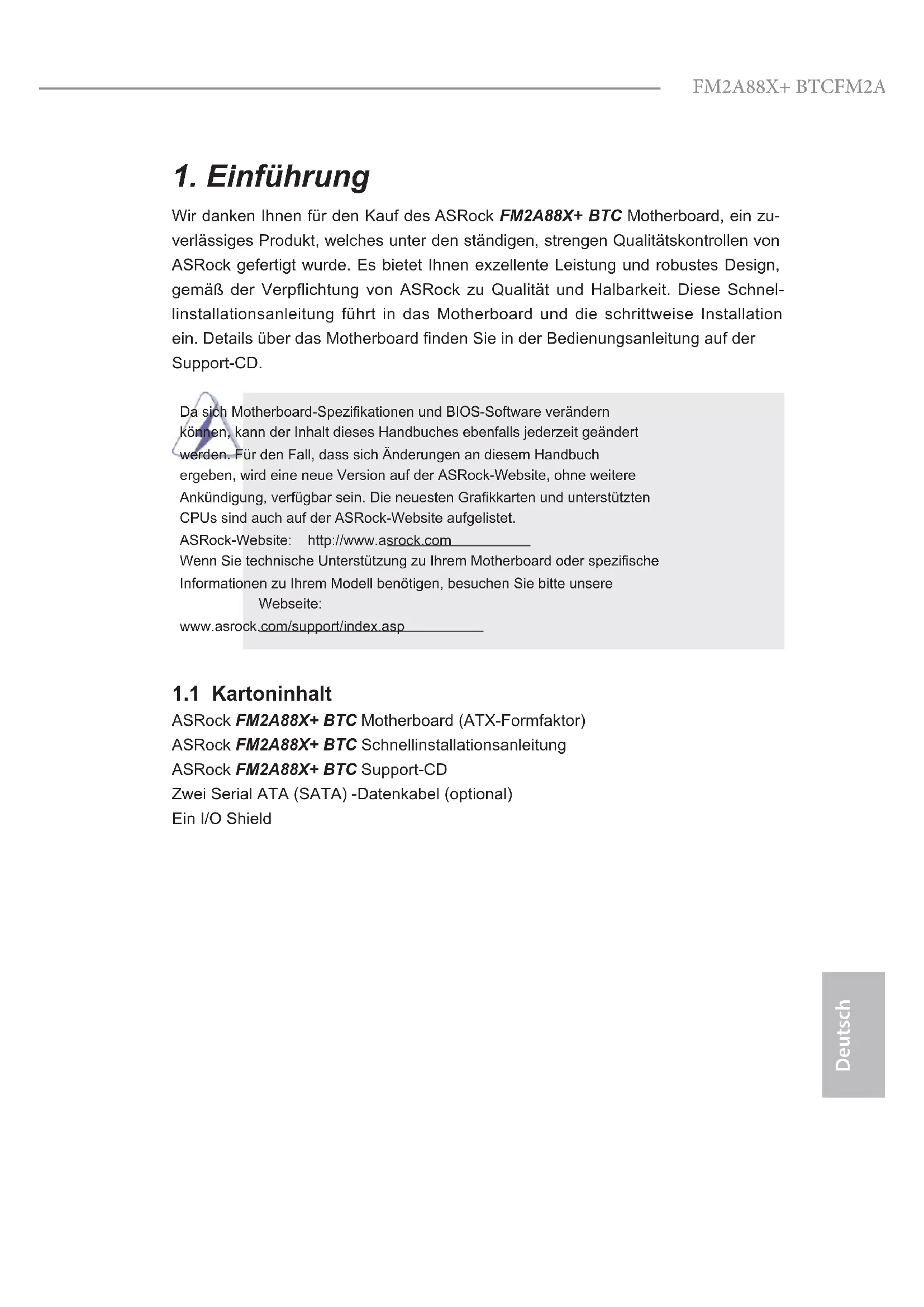

Wir danken Ihnen für den Kauf des ASRock FM2A88X+ BTC Motherboard, ein zu- verlässiges Produkt, welches unter den ständigen, strengen Qualitätskontrollen von ASRock gefertigt wurde. Es bietet Ihnen exzellente Leistung und robustes Design, gemäß der Verpflichtung von ASRock zu Qualität und Halbarkeit. Diese Schnel- linstallationsanleitung führt in das Motherboard und die schrittweise Installation ein. Details über das Motherboard nden Sie in der Bedienungsanleitung auf der Support-CD. Da sich Motherboard-Spezikationen und BIOS-Software verändern können, kann der Inhalt dieses Handbuches ebenfalls jederzeit geändert werden. Für den Fall, dass sich Änderungen an diesem Handbuch ergeben, wird eine neue Version auf der ASRock-Website, ohne weitere Ankündigung, verfügbar sein. Die neuesten Grakkarten und unterstützten CPUs sind auch auf der ASRock-Website aufgelistet. ASRock-Website: http://www.asrock.com Wenn Sie technische Unterstützung zu Ihrem Motherboard oder spezische Informationen zu Ihrem Modell benötigen, besuchen Sie bitte unsere Webseite: www.asrock.com/support/index.asp

• PCB mit hochverdichtetem Glasfasergewebe CPU

• Unterstützt Prozessoren für Sockel FM2+ (95 W) / FM2 (100 W) Chipsatz

• AMD A88X (Bolton-D4)

• 4 + 2-Stromphasendesign Speicher

• Unterstützung von Dual-Kanal-Speichertechnologie

• 4 x Steckplätze für DDR3

• Unterstützt DDR3 2400+(OC)/2133(OC)/1866(OC)/ 1600/1333/1066 non-ECC, ungepufferter Speicher

• Max. Kapazität des Systemspeichers: 64GB

• Unterstützt AMDs Memory Prole Technology (AMP) bis AMP 2400

• 15-μ-Goldkontakt in DIMM-Stechplätzen Erweit- erungs- steckplä- tze

• 1 x PCI Express 3.0 x16-Steckplätze (PCIE4: x16- Modus)

• PCIE 3.0 wird nur mit FM2+-Prozessor unterstützt.FM2- Prozessor unterstützt nur PCIE 2.0.

• 1 x PCI Express 2.0 x16-Steckplatz (PCIE5: x4-Modus)

• 3 x PCI Express 2.0 x1-Steckplätze

• 2 x PCI -Steckplätze

• Unterstützt AMD Quad CrossFireX

und duale Gra kkarten

• 15-μ-Goldkontakt in VGA-PCIe-Steckplatz (PCIE4) Onboard- VGA

• Integrierte Grakkarte der AMD Radeon

R7/R5-Serie in APU der A-Serie

• DirectX 11.1, Pixel Shader 5.0 mit FM2+-Prozessor. DirectX 11, Pixel Shader 5.0 mit FM2-Prozessor.

• Maximal gemeinsam genutzter Speicher 2GB

• Doppel-VGA Ausgabe: unterstützt DVI-D und D-Sub Ports durch unabhängige Bildschirmanzeige Kontrolleure28 29 Deutsch

• Unterstützt Dual-link DVI-D mit einer maximalen Auösung von 2560 x 1600 bei 60 Hz

• Unterstützt D-Sub mit einer maximalen Auösung von 1920 x 1200 bei 60 Hz

• Unterstützt AMD Steady Video

2.0: Neuartige Funktion der Videonachbearbeitung für automatische Reduzierung von Bildschwankungen bei Heim-/Online- Videos

• Unterstützt HDCP-Funktion mit DVI-D-Port

• Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit DVI-D-Port Audio

• 5.1 CH HD Audio (Realtek ALC662 Audio Codec)

• Unterstützt Überspannungsschutz (ASRocks Komplettschutz vor Spannungsspitzen)

NE5532 (unterstützt erstklassigen Headset- Verstärker mit bis zu 600 Ohm) (Line-Ausgang nur an hinterem I/O) LAN

• Unterstützt Wake-On-WAN

• Unterstützt Wake-On-LAN

• Unterstützt Schutz vor Blitzschlag/elektrostatischer Ent- ladung (ASRocks Komplettschutz vor Spannungsspit- zen)

• Unterstützt LAN-Kabelerkennung

• Unterstützt energieef zientes Ethernet 802.3az

• Unterstützt PXE E/A-An- schlüsse an der Rückseite

• 1 x PS/2-Mausanschluss

• 1 x PS/2-Tastaturanschluss

• 4 x Standard-USB 2.0-Anschlüsse (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

• 2 x Standard-USB 3.0-Anschlüsse (AMD A88X (Bolton-D4)) (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))30 31 Deutsch

• 1 x RJ-45 LAN Port mit LED (ACT/LINK LED und SPEED LED)

• HD Audiobuchse: Audioeingang / Lautsprecher vorne / Mikrofon Speicher

• 8 x SATA 3-Anschluss mit 6,0 Gb/s, unterstützt RAID- (RAID 0, RAID 1, RAID 5 und RAID 10), NCQ-, AHCI- und „Hot Plugging“-Funktionen An- schlüsse

• 1 x COM-Anschluss-Header

• 1 x Betriebs-LED-Header

• 2 x CPUlüfter-Anschluss (1 x 4-pin, 1 x 3-pin)

• 3 x Gehäuselüfter-Anschluss (1 x 4-pin, 2 x 3-pin)

• 1 x Stromlüfter-Anschluss (3-pin)

• 1 x 24-pin ATX-Netz-Header

• 1 x 8-pin anschluss für 12V-ATX-Netzteil

• 1 x 1 PCIe-Stromanschluss

• 1 x Anschluss für Audio auf der Gehäusevorderseite

• 1 x USB-Stromversorgungsbrücke (Ultra-USB-Strom- versorgung)

• 2 x USB 2.0-Anschlüsse (Unterstützung 4 zusätzlicher USB 2.0-Anschlüsse) (Unterstützt Schutz vor elektro- statischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen))

• 1 x En-tête USB 3.0 de AMD A88X (Bolton-D4) (prendre en charge 2 ports USB 3.0 supplémentaires) (Unterstützt Schutz vor elektrostatischer Entladung (ASRocks Komplettschutz vor Spannungsspitzen)) BIOS

• 64Mb AMIs Legal BIOS UEFI mit GUI-Unterstützung

• Unterstützung für “Plug and Play”

• ACPI 1.1-Weckfunktionen

• Für die ausführliche Produktinformation, besuchen Sie bitte unsere Website: http://www.asrock.com Hardware Monitor

• CPU-Temperatursensor

• Motherboardtemperaturerkennung

• Drehzahlmessung für CPUlüfter

• Drehzahlmessung für Gehäuselüfter

• Geräuscharmer CPU-/Gehäuselüfter

• Mehrstu ge Geschwindigkeitsteuerung für CPU-/

• Gehäuselüfter Spannungsüberwachung: +12V, +5V, +3.3V, Vcore Betriebs- systeme

• USB 3.0 wird von Windows

XP nicht unterstützt Zerti- zierungen

USB-Stromversorgungsbrücke (USB01_PWR1, dreipolig) (siehe S.1, No. 25) +5V (Standard) +5VSB

1.3 Einstellung der Jumper

Die Abbildung verdeutlicht, wie Jumper gesetzt werden. Werden Pins durch Jumperkappen verdeckt, ist der Jumper “Gebrückt”. Werden keine Pins durch Jumperkappen verdeckt, ist der Jumper “Offen”. Die Abbildung zeigt einen 3-Pin Jumper dessen Pin1 und Pin2 “Ge- brückt” sind, bzw. es bendet sich eine Jumper-Kappe auf diesen beiden Pins. Jumper Einstellun Beschreibung CMOS löschen (CLRCMOS1, 3-Pin jumper) (siehe S.1, No. 14) Hinweis: CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen und Zurücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computer bitte aus und trennen das Netzkabel von der Stromversorgung. Warten Sie 15 Sekunden, schließen Sie dann Pin2 und Pin3 am CLRCMOS1 über einen Jumper fünf Sekunden lang kurz. Sie sollten das CMOS allerdings nicht direkt nach der BIOS-Aktualisierung löschen. Wenn Sie das CMOS nach Abschluss der BIOS-Aktualisierung löschen müssen, fahren Sie zuerst das System hoch. Fahren Sie es dann vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Uhrzeit, benutzerdeniertes Prol, 1394 GUID und MAC-Adresse nur gelöscht werden, wenn die CMOS-Batterie entfernt wird. CMOS löschen Default- Einstellung Hinweis: Die USB-Stromversorgungsbrücke wurde speziell für Anwender entwickelt, die Tastaturen oder Mäuse mit LED-Beleuchtung nutzen. (nur für USB01-Anschluss) Pins 1 und 2 gebrückt (Standard): Stabile Spannung und hoher Strom werden für LED-Tastatur / -Maus bereitgestellt. Tastatur und Maus werden bei abgeschaltetem PC nicht beleuchtet. Pins 2 und 3 gebrückt: +5-VSB-Spannung wird für LED-Tastatur / -Maus bereitgestellt Aufwecken des Systems durch Tastatur-/Mausaktivität möglich. Tastatur und Maus werden bei abgeschaltetem PC beleuchtet.32 33 Deutsch

USB 2.0-Header Zusätzlich zu den vier (9-pol. USB6_7) üblichen USB 2.0-Ports an den (siehe S.1 - No. 19) I/O-Anschlüssen benden sich (9-pol. USB8_9) zwei USB 2.0- (siehe S.1 - No. 18) Anschlussleisten am Motherboard. Pro USB 2.0- Anschlussleiste werden zwei USB 2.0-Ports unterstützt. Seriell-ATA3-Anschlüsse Diese acht Serial ATA3- (SATA_1_2: siehe S.1 - No. 12) (SATA3-)Verbínder (SATA_3_4: siehe S.1 - No. 11) unterstützten SATA-Datenkabel (SATA_5_6: siehe S.1 - No. 10) für interne (SATA_7_8: siehe S.1 - No. 9) Massenspeichergeräte. Die aktuelle SATA3- Schnittstelle ermöglicht eine Datenübertragungsrate bis 6,0 Gb/s.

Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die Anschlüsse setzen, wird das Motherboard permanent beschädigt! Anschluss Beschreibung USB 3.0-Header Neben zwei Standard-USB (19-pol. USB3_2_3) 3.0-Ports am E/A-Panel (siehe S.1 - No. 7) bendet sich ein USB 3.0- Header an diesem Motherboard. Dieser USB 3.0- Header kann zwei USB 3.0- Ports unterstützen.

Anschluss für Audio auf Dieses Interface zu einem der Gehäusevorderseite Audio-Panel auf der Vorder (9-Pin HD_AUDIO1) seite Ihres Gehäuses, (siehe S.1 - No. 21) ermöglicht Ihnen eine bequeme Anschlussmöglichkeit und Kontrolle über Audio-Geräte.

1. High Denition Audio unterstützt Jack Sensing (automatische Erkennung

falsch angeschlossener Geräte), wobei jedoch die Bildschirmverdrahtung am Gehäuse HDA unterstützen muss, um richtig zu funktionieren. Beachten Sie bei der Installation im System die Anweisungen in unserem Handbuch und im Gehäusehandbuch.

2. Wenn Sie die AC’97-Audioleiste verwenden, installieren Sie diese wie

nachstehend beschrieben an der Front-Audioanschlussleiste: A. Schließen Sie Mic_IN (MIC) an MIC2_L an. B. Schließen Sie Audio_R (RIN) an OUT2_R und Audio_L (LIN) an OUT2_L an. C. Schließen Sie Ground (GND) an Ground (GND) an. D. MIC_RET und OUT_RET sind nur für den HD-Audioanschluss gedacht. Diese Anschlüsse müssen nicht an die AC’97-Audioleiste angeschlossen werden. E. So aktivieren Sie das Mikrofon an der Vorderseite. Bei den Betriebssystemen Windows

Bit / XP / XP 64 Bit: Wählen Sie im Realtek-Bedienfeld die „FrontMic“ (Vorderes Mikrofon)-Registerkarte. Passen Sie die „Recording Volume“ (Aufnahmelaut stärke) an. System Panel-Header Dieser Header unterstützt (9-pin PANEL1) mehrere Funktion der (siehe S.1 - No. 13) Systemvorderseite. Schließen Sie die Ein-/Austaste, die Reset-Taste und die Systemstatusanzeige am Gehäuse an diesen Header an; befolgen Sie dabei die nachstehenden Hinweise zur Pinbelegung. Beachten Sie die positiven und negativen Pins, bevor Sie die Kabel anschließen.

PWRBTN (Ein-/Ausschalter): Zum Anschließen des Ein-/Ausschalters an der Frontblende des Gehäu ses. Sie können kongurieren, wie das System mit Hilfe des Ein-/Ausschalters ausgeschaltet werden können soll. RESET (Reset-Taste): Zum Anschließen der Reset-Taste an der Frontblende des Gehäuses. Mit der Reset-Taste können Sie den Computer im Falle eines Absturzes neu starten. PLED (Systembetriebs-LED): Zum Anschließen der Betriebsstatusanzeige an der Frontblende des Gehäuses. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt, wenn sich das System im Ruhezustand S1 bendet. Die LED schaltet sich aus, wenn sich das System in den Modi S3/S4 bendet oder ausgeschaltet ist (S5). HDLED (Festplattenaktivitäts-LED): Zum Anschließen der Festplattenaktivitäts-LED an der Frontblende des Gehäuses. Die LED leuchtet, wenn die Festplatte Daten liest oder schreibt. Das Design der Frontblende kann je nach Gehäuse variiere. Ein Frontblendenmodul besteht hauptsächlich aus einer Ein-/Austaste, einer Reset-Taste, einer Betriebs-LED, einer Festplattenaktivitäts-LED, Lautsprechern, etc. Stellen Sie beim Anschließen des Frontblendenmoduls Ihres Gehäuses an diesem Header sicher, dass die Kabel- und Pinbelegung korrekt übereinstimmen. Betriebs-LED-Header Bitte schließen Sie die (3-pin PLED1) Betriebs-LED des Gehäuses (siehe S.1 - No. 16) zur Anzeige des Systembetriebsstatus an diesem Header an. Die LED leuchtet, wenn das System in Betrieb ist. Die LED blinkt im S1-Zustand. Im S3-/S4- oder S5-Zustand (ausgeschaltet) leuchtet die LED nicht. Gehäuselautsprecher-Header Schließen Sie den (4-pin SPEAKER1) Gehäuselautsprecher an (siehe S.1 - No. 17) diesen Header an.

Gehäuse- und Verbinden Sie die Lüfterkabel Stromlüfteranschlüsse mit den Lüfteranschlüssen, (4-pin CHA_FAN1) wobei der schwarze Draht an (siehe S.1 - No. 23) den Schutzleiterstift angeschlossenwird. (3-pin CHA_FAN2) (siehe S.1 - No. 8) (3-pin CHA_FAN3) (siehe S.1 - No. 15) (3-pin PWR_FAN1) (siehe S.1 - No. 22) GND +12V

CHA_FAN_SPEEDFAN_SPEED_CONTROLGND+ 12V

ATX-Netz-Header Verbinden Sie die ATX- (24-pin ATXPWR1) Stromversorgung mit diesem (siehe S.1 - No. 6) Header.

CPU-Lüfteranschluss Verbinden Sie das CPU - (4-pin CPU_FAN1) Lüfterkabel mit diesem (siehe S.1 - No. 2) Anschluss und passen Sie den schwarzen Draht dem Erdungsstift an. Pins 1–3 anschließen Lüfter mit dreipoligem Anschluss installieren Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss (Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses Motherboards anschließen möchten, verbinden Sie ihn bitte mit den Pins 1 – 3. (3-pin CPU_FAN2) (siehe S.1 - No. 3) 1 2 3 4GND+ 12V CPU_ FAN_SPEED

ATX 12V Anschluss Bitte schließen Sie an diesen (8-pin ATX12V1) Anschluss die ATX 12V (siehe S.1 - No. 1) Stromversorgung an. COM-Anschluss-Header Dieser COM-Anschluss- (9-pin COM1) Header wird verwendet, um (siehe S.1 - No. 20) ein COM-Anschlussmodul zu unterstützen. CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1 RRI#1 PCIe-Stromanschluss (PCIE_PWR1, vierpolig) (see p.10, No. 24) Bitte schließen Sie ein vierpoliges Molex- Stromversorgungskabel an diesen Anschluss an, wenn mehr als drei Grakkarten installiert sind. Installation der 4-Pin ATX 12V Energieversorgung Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur Verfügung stellt, kann sie noch arbeiten, wenn Sie einen traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die 4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.
