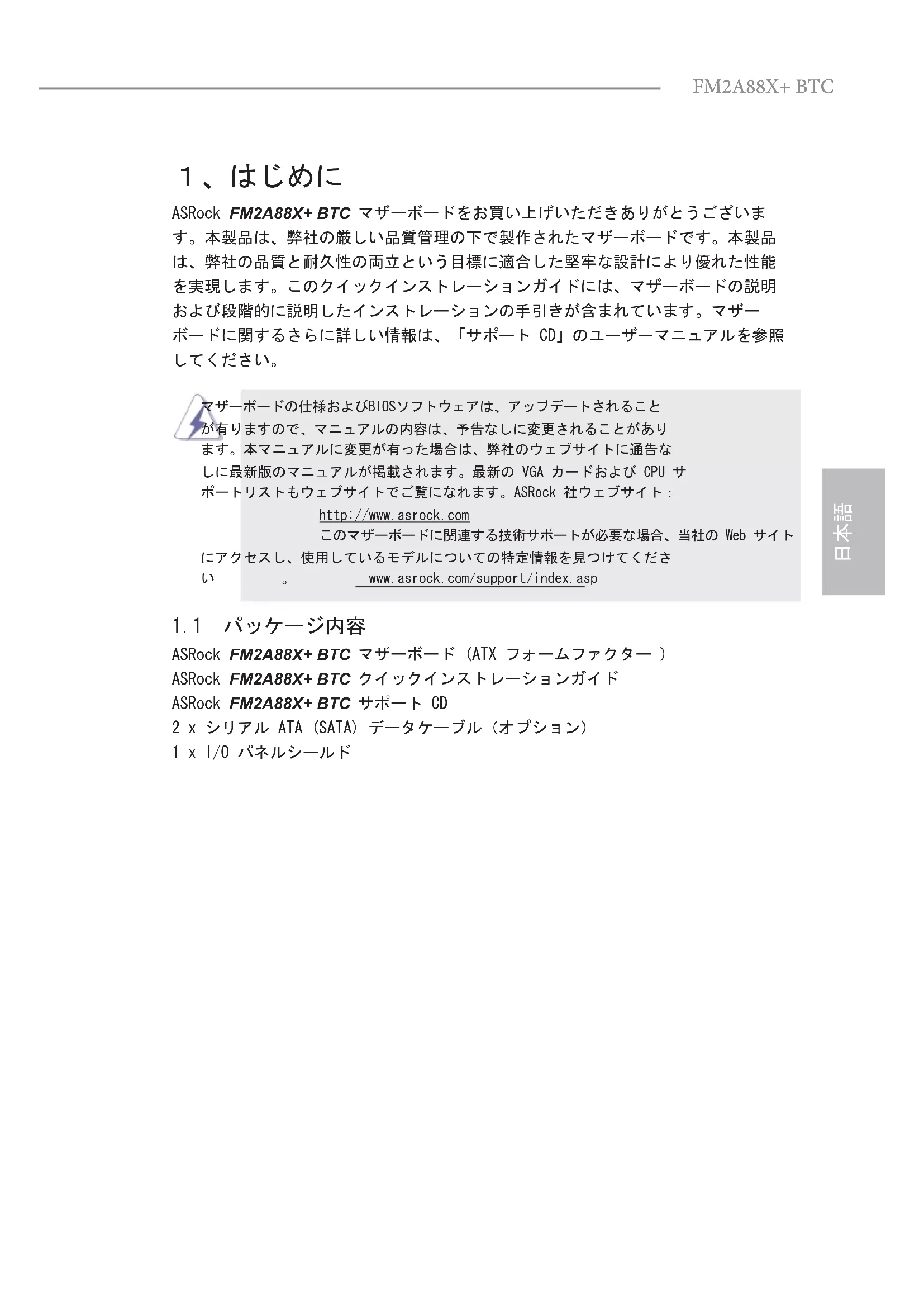

マザーボードをお買い上げいただきありがとうございま す。本製品は、弊社の厳しい品質管理の下で製作されたマザーボードです。本製品 は、弊社の品質と耐久性の両立という目標に適合した堅牢な設計により優れた性能 を実現します。このクイックインストレーションガイドには、マザーボードの説明 および段階的に説明したインストレーションの手引きが含まれています。マザー ボードに関するさらに詳しい情報は、「サポート CD」のユーザーマニュアルを参照

マザーボードの仕様およびBIOSソフトウェアは、アップデートされること が有りますので、マニュアルの内容は、予告なしに変更されることがあり ます。本マニュアルに変更が有った場合は、弊社のウェブサイトに通告な しに最新版のマニュアルが掲載されます。最新の VGA カードおよび CPU サ ポートリストもウェブサイトでご覧になれます。ASRock 社ウェブサイト： http://www.asrock.com このマザーボードに関連する技術サポートが必要な場合、当社の Web サイト にアクセスし、使用しているモデルについての特定情報を見つけてくださ い。 www.asrock.com/support/index.asp

マザーボード (ATX フォームファクター ) ASRock

クイックインストレーションガイド ASRock

サポート CD 2 x シリアル ATA (SATA) データケーブル（オプション） 1 x I/O パネルシールド116 117

プラットフ • ATX フォームファクター

• Socket FM2+ 95W / FM2 100W プロセッサのサポート

• デュアルヱャンネル DDR3 メモリーテクノロジー

• 最大 AMP 2400 までの AMD メモリプロファイルテクノ ロジー（AMP）に対応

• DIMM スロットの 15 μ 金製接点

• 1 x PCI Express 3.0 x16 スロット（PCIE4: x16 モー

• PCIE 3.0 は FM2+ CPU でのみサポートされます。FM2 CPU では、PCIE 2.0 のみをサポートします。

• 1 x PCI Express 2.0 x16 スロット（PCIE5: x4 モード）

• 3 x PCI Express 2.0 x1 スロット

および Dual- Graphics に対応

• VGA PCI-E スロット（PCIE4）の 15 μ 金製接点

• A シリーズ APU に統合された AMD Radeon

• FM2+ CPU を搭載した DirectX 11.1、Pixel Shader 5.0。 FM2 CPU を搭載した DirectX 11、Pixel Shader 5.0。

• デュアル VGA 出力 : 独立型ディスプレイコントローラ による DVI-D および D-Sub ポートサポート

• 2560x1600 @ 60Hz の最大解像度で Dual-link DVI-D を

• 1920x1200 @ 60Hz の最大解像度で D-Sub をサポー116 117

2.0 のサポート： 家庭 / オンライ

ンビデ オの自動ジッター低減用の新しいビデオポスト

• HDCP 機能、DVI-D ポートをサポート

• 1080p Blu-ray (BD) / HD-DVD 再生サポート、DVI-D ポ

• 5.1 CH HD オーディオ (Realtek ALC662 オーディオ Codec)

• サージ保護（ASRock フルスパイク保護）をサポートし

• TI® NE5532（最大 600 Ωのプレミアムヘッドセットア ンプをサポート）（背面 I/O のライン出力のみ）

• 雷 /ESD 保護（(ASRock フルスパイク保護）をサポート

• Ready-to-Use USB 2.0 ポート x 4 （ESD 保護（ASRock フルスパイク保護）をサポートします）

• Ready-to-Use USB 3.0 ポート x 2 (AMD A88X (Bolton- D4))（ESD 保護（ASRock フルスパイク保護）をサポー

• LED（ACT/LINK LED および SPEED LED）付き RJ-45 LAN ポート x 1

• オーディオジャック：入力、前部スピーカー、マイク入

• 8 x SATA3 6.0Gb/ 秒コネクタが、RAID (RAID 0、RAID 1、RAID 5 および RAID 10)、NCQ、AHCI および “Hot Plug” ( ホットプラグ ) 機能をサポート118 119

コネクター • COM ポートヘッダ x 1

• CPU ファンコネクタ x 2 (4 ピン x 1、3 ピン x 1)

• シャーシファンコネクタ x 3 (4 ピン x 1、3 ピン x 2)

• 電源ファンコネクタ x 1 (3 ピン )

• 1 x 24 ピン ATX 電源コネクター

• 1 x 8 ピン 12V 電源コネクター

• 1 x フロントパネルオーディオコネクター

• 1 x USB 電源ジャンパー（ウルトラ USB パワー）

• USB 2.0 ヘッダー (USB 2.0 用 4 ポートをサポート ) x 2 （ESD 保護（ASRock フルスパイク保護）をサポー

• AMD A88X (Bolton-D4) の USB 3.0 ヘッダー (USB 3.0 用 2 ポートをサポート ) x 1（ESD 保護（AS- Rock フルスパイク保護）をサポートします） BIOS 関連

• 64Mb AMI UEFI Legal BIOS（GUI サポート）

• ACPI 1.1 準拠ウェイクアップイベント

• DRAM、VDDP、VDDR ブリッジ電圧

• ドライバー、ユーティリティ、アンチウィルスソフトウ ェアハードウェア ( 体験版 )、Google Chrome Browser および Toolbar、Start8（30 日トライアル版）

• 電源モニター : +12V, +5V, +3.3V, Vcore

• ErP/EuP 対応（ErP/EuP 対応の電源装置が必要です）

製品の詳細については、http://www.asrock.com を御覧なさい。118 119

右の図はジャンパがどのように設定されているかを示 します。ジャンパキャップがピンに置かれている場 合、ジャンパは “ショート” になります。ジャン パキャップがピンに置かれていない場合、ジャンパ は “オープン”になります。右の図で、３ピンジャ ンパで、1-2 ピンを “ショート”の場合、これらの ２つのピンにジャンパキャップを置きます。

CMOS の消去ジャンパ (CLRCMOS1） ( ページ２アイテム 14 参照）

CLRCMOS1により、CMOSのデータをクリアできます。システムパラメータをクリアしデフォルト設定にリ セットするには、コンピュータの電源をオフにし、電源装置から電源コードを抜いてください。15 秒待って から、ジャンパキャップを使用して CLRCMOS1 のピン 2 とピン3を5 秒間ショートしてください。ただし、

BIOS 更新の後すぐには CMOS をクリアしないでください。BIOS の更新の終了後直ちにCMOSをクリア

する必要がある場合、まずシステムを起動してからシャットダウンし、その後クリア CMOS アクションを実 行する必要があります。パスワード、日付、時刻、ユーザーデフォルトのプロファイルを忘れずにメモして

ください。1394 GUID と MAC アドレスは、CMOS バッテリを取り外した場合のみ消去されます。

(3-pin USB01_PWR1) ( ページ 1 アイテム 25 参照） +5V ( デフォルト ) +5VSB

USB 電源ジャンパーは、LED キーボードまたはマウスを使用するユーザー専用に作られていま す。(USB01 ポート用のみ ) ピン 1-2 ( 短絡 ) ( デフォルト ): 安定した電圧と高い電流が、LED キーボード / マウスに対して供給されます。 PC の電源がオフのとき、キーボードまたはマウスのバックライトはオフになります。 ピン 2-3 ( 短絡 ): +5VSB 電圧が、LED キーボード / マウスに対して供給されます。 キーボードまたはマウスのウェイクアップ機能を有効にします。 PC の電源がスタンバイモードのとき、キーボードまたはマウスのバックライトはオンになりま す。120 121

USB 2.0 ヘッダ (9 ピン USB6_7) ページ 1, アイテム 19 を参照 (9 ピン USB8_9) ページ 1, アイテム 18 を参照 I/O パネルには、デフォルトの 4 つの USB 2.0 ポート以外に、この マザーボードに 2 つの USB 2.0 ヘッダが搭載されています。それ ぞれの USB 2.0 ヘッダは 2 つの USB 2.0 ポートをサポートできま

シリアル ATA3 コネクタ これら 8 本のシリアル ATA3 SATA_1_2: ページ 1, アイテム 12 を参照 (SATA3）コネクタは内蔵スト SATA_3_4: ページ 1, アイテム 11 を参照 レーデバイスに使用する SATA SATA_5_6: ページ 1, アイテム 10 を参照 データケーブルに対応していま SATA_7_8: ページ 1, アイテム 9 を参照 す。現在の SATA3 インタフェー スの最大データ転送速度は

オンボードのヘッダとコネクタ類はジャンパではありません。それ らのヘッダやコネクタにジャンパキャップをかぶせないでくださ い。ヘッダやコネクタにジャンパキャップをかぶせると、マザー ボードに深刻な影響を与える場合があります。

USB 3.0 ヘッダ I/O パネルには、デフォルトの 2 つ

(19 ピン USB3_2_3 の USB 3.0 ポート以外に、このマ ページ 1, アイテム 7 を参照 ザー USB 3.0 ポート以外に、このマ ザーボードに 1 つの USB 3.0 ヘッダ が搭載されています。それぞれの USB 3.0 ヘッダは 2 つの USB 3.0 ポ ートをサポートできます。

フロントオーディオパネルコネクタ (9 ピン HD_AUDIO1) ページ 1, アイテム 21 を参照

1. ハイディフィニションオーディオはジャックセンシングをサポー

トしますが、正しく機能するためにシャーシのパネルワイヤが HAD をサポートする必要があります。このマニュアルとシャー シのマニュアルの指示に従って、システムを取り付けてくださ

2. AC’97 オーディオパネルを使用する場合、次のように前面パ

ネルのオーディオヘッダに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続します。 B. Audio_R (RIN) を OUT2_R に、Audio_L (LIN) を OUT2_L に接続します。 C. Ground (GND) を Ground (GND) に接続しま す。

D. MIC_RET と OUT_RET はオーディオパネル専用です。

AC’97 オーディオパネルに接続する必要はありません。 E. フロントマイクを有効化するには。 Windows

/ XP 64-bit OS の場合 :Realtek コントロールパネルから

( フロントマイク ) タブを開きます。

システムパネルコネクタ このコネクタは数種類のシステ (9 ピン PANEL1) ムフロントパネルの機能を提供 ページ 1, アイテム 13 を参照 し フロントパネルの機能を提供し

シャーシに付いている電源スイッチ、リセットスイッチ、システムステータ スインジケータを下記のピン割り当て指示に従ってこのヘッダに接続します。 ケーブルを接続する前にピンの正負極性にご注意ください。 このコネクタは、オーディオ機器 との便利な接続とコントロールを 可能にするフロンとオーディオパネ ルのためのインターフェイスで

電源 LED ヘッダー (3 ピン PLED1) ページ 1, アイテム 16 を参照 シャーシスピーカーヘッダ シャーシのスピーカーとこの (4 ピン SPEAKER1) ヘッダを接続してください。 ページ 1, アイテム 17 を参照 シャーシ電源 LED をこのヘッダー に接続し、システム電源ステータス を示すようにしてください。LED は システムが動作中の際にオンにな ります。S1 ステータスでは LED は 点滅し続けます。S3/S4 ステータ ス、または S5 ステータス ( 電源オ フ ) の場合、LED は消灯します。

+5VDUMMYDUMMYSPEAKER

シャーシおよび電源ファンコネクタ (4 ピン CHA_FAN1) ページ 1, アイテム 23 を参照 ファンケーブルをファンコネクタ に接続し、黒いワイヤをアースピ ンに合わせてください。 GND +12V

CHA_FAN_SPEEDFAN_SPEED_CONTROL

PWRBTN ( 電源スイッチ ): 前面パネルに付いている電源スイッチに接続します。電源スイッチによ るシステム電源オフ方法を設定して変更することも可能です。 RESET ( リセットスイッヱ ): シャーシの前面パネルに付いているリセットスイッチに接続します。 コンピュータがフリーズし、正常な再起動をしない場合は、リセットス イッチを押してコンピュータを再起動します。 PLED ( システム電源 LED): シャーシの前面パネルに付いている電源ステータスインジケータに接続 します。LED は、システムが動作しているときに点灯します。LED はシ ステムが S3 スリープ状態のときに点滅します。システムが S4 スリープ 状態になるか、電源オフ (S5) になると、LED は消灯します。 HDLED ( ハードドライブアクティビティ LED): シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続します。LED は、ハードドライブがデータの読み込みまたは書き 込み動作をしているときに点灯します。 前面パネルのデザインはシャーシによって異なります。前面パネルモ ジュールは、主に電源スイッチ、リセットスイッチ、電源 LED、ハード ドライブアクティビティ LED、スピーカーなどから構成されています。 シャーシの前面パネルモジュールをこのヘッダに接続する際は、ワイヤ とピンの割り当てが正 しく対応していることを確認してください。122 123

(3 ピン CHA_FAN2) ページ 1, アイテム 8 を参照 (3 ピン CHA_FAN3) ページ 1, アイテム 15 を参照 (3 ピン PWR_FAN1) ページ 1, アイテム 22 を参照 GND+ 12V

このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされて いますが、ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常 に作動します。3 ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続 しようとしている場合、ピン 1-3 に接続してください。 接続されたピン 1-3 3 ピンファンのインストール CPU ファンコネクタ このコネクタには CPU ファン (4 ピン CPU_FAN1) ケーブルを接続します。黒いコード ページ 1, アイテム 2 を参照 は ア ー ス ピ ン に 接 続 し て く だ さ い

はアースピンに接続してください。 (3 ピン CPU_FAN2) ページ 1, アイテム 3 を参照 20 ピン ATX 電源装置の取り付け ATX パワーコネクタ ATX 電源コネクタを接続します。 (24 ピン ATXPWR1)　 ページ 1, アイテム 6 を参照

このマザーボードには 24 ピン ATX 電源コネクタが装備されており、 従来の 20 ピン ATX 電源装置を採用している場合でも作動します。 20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源 装置にプラグを差し込みます。 1 2 3 4GND+ 12V CPU_ FAN_SPEED

このマザーボードで 8-pin ATX 12V 電源コネクタが提供されたが、従来の 4-pin ATX12V 電源でも動作できます。 4-pin ATX 電源を使用する場合、電源を Pin 1 と Pin 5 とともに差し込んでください。 4-Pin ATX 12V 電源の取り付け ATX 12V コネクタ このコネクタには CPU に Vcore (8 ピン ATX12V1) 電源を供給できるように、ATX 12V ページ 1, アイテム 1 を参照 プラグを備えたサワーサプライを 接続する必要があることに注意し てください。接続に問題があると、 電源は正しく供給されません。 PCIe 電源コネクター (4 ピン PCIE_PWR1) ページ 1, アイテム 24 を参照

この COM1 ヘッダは、シリアルポー (9 ピン COM1) トモジュールをサポートします。 ページ 1, アイテム 20 を参照

CCTS#1RRTS#1DDSR#1DDTR#1RRXD1GNDTTXD1DDCD#1 RRI#1 3 以上のグラフィクスカードがイン ストールされている場合はモレッ クス製 4 ピン電源ケーブルをこのコ ネクターに接続してください。124 125
