KULLANIM KILAVUZU Wireless Charging LBOXX Bay Professional BOSCH

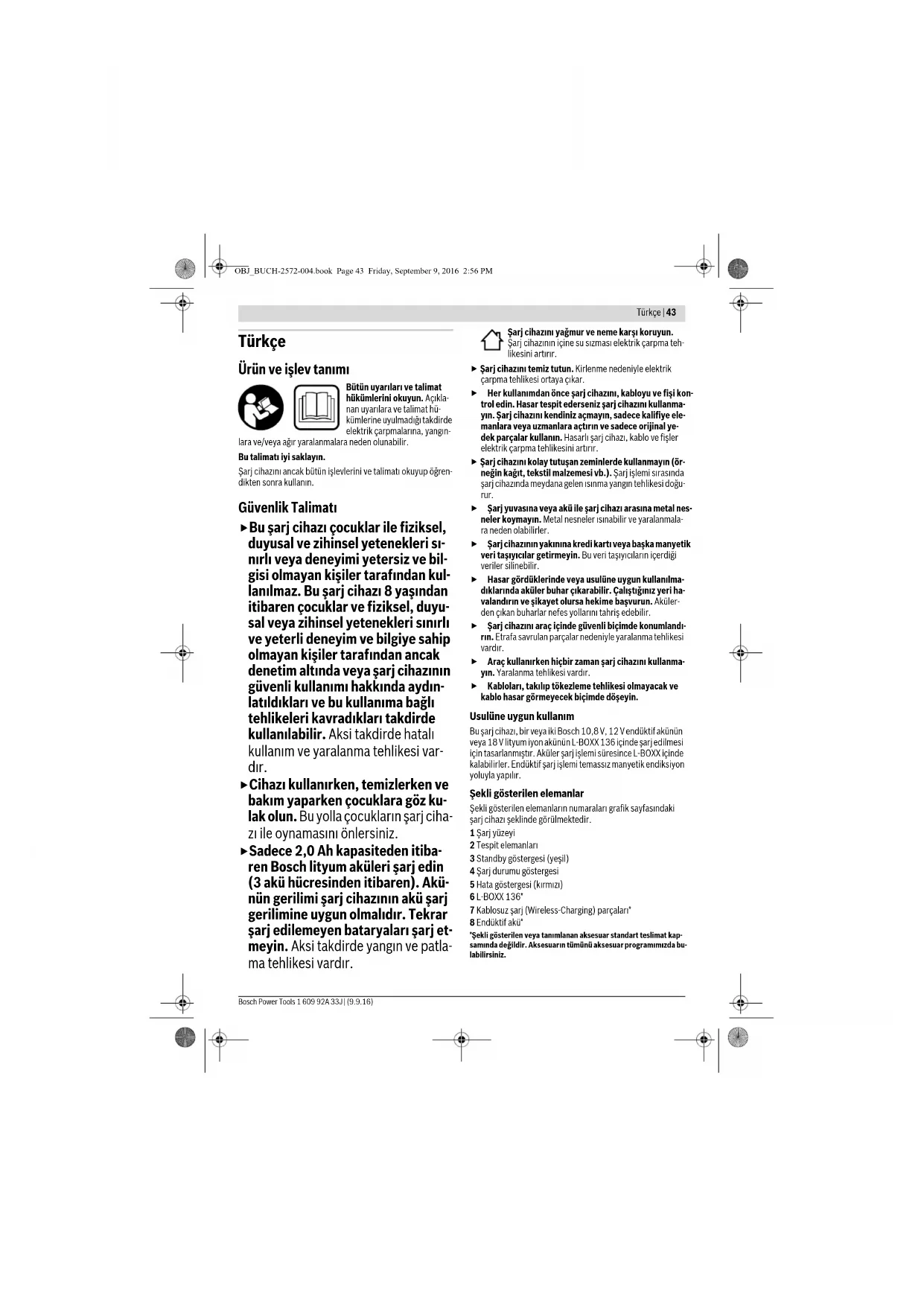

Ελέγξτε την τάση του δικτύου ή την τάση του δικτύου τροφο- δότησης του οχήματος, αναθέ- στε ενδεχομένως τον έλεγχο του φορτιστή σε ένα εξουσιο- δοτημένο συνεργείο σέρβις πελατών για ηλεκτρικά εργα- λεία Βosch. OBJ_BUCH-2572-004.book Page 42 Friday, September 9, 2016 2:56 PMTürkçe | 43 Bosch Power Tools 1 609 92A 33J | (9.9.16) Türkçe Ürün ve işlev tanımı Bütün uyarıları ve talimat hükümlerini okuyun. Açıkla- nan uyarılara ve talimat hü- kümlerine uyulmadığı takdirde elektrik çarpmalarına, yangın- lara ve/veya ağır yaralanmalara neden olunabilir. Bu talimatı iyi saklayın. Şarj cihazını ancak bütün işlevlerini ve talimatı okuyup öğren- dikten sonra kullanın. Güvenlik Talimatı Bu şarj cihazı çocuklar ile fiziksel, duyusal ve zihinsel yetenekleri sı- nırlı veya deneyimi yetersiz ve bil- gisi olmayan kişiler tarafından kul- lanılmaz. Bu şarj cihazı 8 yaşından itibaren çocuklar ve fiziksel, duyu- sal veya zihinsel yetenekleri sınırlı ve yeterli deneyim ve bilgiye sahip olmayan kişiler tarafından ancak denetim altında veya şarj cihazının güvenli kullanımı hakkında aydın- latıldıkları ve bu kullanıma bağlı tehlikeleri kavradıkları takdirde kullanılabilir. Aksi takdirde hatalı kullanım ve yaralanma tehlikesi var- dır. Cihazı kullanırken, temizlerken ve bakım yaparken çocuklara göz ku- lak olun. Bu yolla çocukların şarj ciha- zı ile oynamasını önlersiniz. Sadece 2,0 Ah kapasiteden itiba- ren Bosch lityum aküleri şarj edin (3 akü hücresinden itibaren). Akü- nün gerilimi şarj cihazının akü şarj gerilimine uygun olmalıdır. Tekrar şarj edilemeyen bataryaları şarj et- meyin. Aksi takdirde yangın ve patla- ma tehlikesi vardır. Şarj cihazını yağmur ve neme karşı koruyun. Şarj cihazının içine su sızması elektrik çarpma teh- likesini artırır. Şarj cihazını temiz tutun. Kirlenme nedeniyle elektrik çarpma tehlikesi ortaya çıkar. Her kullanımdan önce şarj cihazını, kabloyu ve fişi kon- trol edin. Hasar tespit ederseniz şarj cihazını kullanma- yın. Şarj cihazını kendiniz açmayın, sadece kalifiye ele- manlara veya uzmanlara açtırın ve sadece orijinal ye- dek parçalar kullanın. Hasarlı şarj cihazı, kablo ve fişler elektrik çarpma tehlikesini artırır. Şarj cihazını kolay tutuşan zeminlerde kullanmayın (ör- neğin kağıt, tekstil malzemesi vb.). Şarj işlemi sırasında şarj cihazında meydana gelen ısınma yangın tehlikesi doğu- rur. Şarj yuvasına veya akü ile şarj cihazı arasına metal nes- neler koymayın. Metal nesneler ısınabilir ve yaralanmala- ra neden olabilirler. Şarj cihazının yakınına kredi kartı veya başka manyetik veri taşıyıcılar getirmeyin. Bu veri taşıyıcıların içerdiği veriler silinebilir. Hasar gördüklerinde veya usulüne uygun kullanılma- dıklarında aküler buhar çıkarabilir. Çalıştığınız yeri ha- valandırın ve şikayet olursa hekime başvurun. Aküler- den çıkan buharlar nefes yollarını tahriş edebilir. Şarj cihazını araç içinde güvenli biçimde konumlandı- rın. Etrafa savrulan parçalar nedeniyle yaralanma tehlikesi vardır. Araç kullanırken hiçbir zaman şarj cihazını kullanma- yın. Yaralanma tehlikesi vardır. Kabloları, takılıp tökezleme tehlikesi olmayacak ve kablo hasar görmeyecek biçimde döşeyin. Usulüne uygun kullanım Bu şarj cihazı, bir veya iki Bosch 10,8 V, 12 V endüktif akünün veya 18 V lityum iyon akünün L-BOXX 136 içinde şarj edilmesi için tasarlanmıştır. Aküler şarj işlemi süresince L-BOXX içinde kalabilirler. Endüktif şarj işlemi temassız manyetik endiksiyon yoluyla yapılır. Şekli gösterilen elemanlar Şekli gösterilen elemanların numaraları grafik sayfasındaki şarj cihazı şeklinde görülmektedir. 1 Şarj yüzeyi 2 Tespit elemanları 3 Standby göstergesi (yeşil) 4 Şarj durumu göstergesi 5 Hata göstergesi (kırmızı) 6 L-BOXX 136* 7 Kablosuz şarj (Wireless-Charging) parçaları* 8 Endüktif akü* *Şekli gösterilen veya tanımlanan aksesuar standart teslimat kap-samında değildir. Aksesuarın tümünü aksesuar programımızda bu-labilirsiniz.OBJ_BUCH-2572-004.book Page 43 Friday, September 9, 2016 2:56 PM44 | Türkçe 1 609 92A 33J | (9.9.16) Bosch Power Tools Teknik veriler İşletim Çalıştırma Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi şarj cihazının tip etiketindeki verilere uymalıdır. 230 V işa- retli şarj cihazları 220 V ile de çalıştırılabilir. Şarj işlemi Şarj cihazının fişi prize takıldığında ve L-BOXX akü ile birlikte şarj yüzeyine 1 yerleştirildiğinde şarj işlemi başlar. Şarj işlemi ancak akü kapasitesi % 85 – 90 altında olduğunda başlar. Bu özellik akünün kullanım ömrünü uzatır. Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik olarak algılanır ve akü sıcaklığı ile akü geriliminden bağımsız olarak optimum şarj akımı ile şarj işlemi gerçekleştirilir. Bu yolla akü korunur ve şarj cihazı içinde daima tam şarjlı ola- rak kalır. Gösterge elemanlarının anlamı İki akü birbirinden bağımsız olarak şarj edilebildiğinden, her akü için bir gösterge vardır. Sürekli ışık Standby göstergesi (yeşil) 3 Sürekli ışık yeşil Standby göstergesinde 3 görü- nünce, çalışma gerilimi mevcut ve şarj cihazı işlet- meye hazır demektir. Yanıp sönen şarj durumu göstergesi 4 Hızlı şarj işlemi yanıp sönen yeşil LED şarj durumu göstergesi 4 ile gösterilir. Akünün ilgili kısmı şarj olduğunda yanıp sönen yeşil ışık sürekli yanan yeşil ışığa dönüşür. Akü istendiği zaman alınabilir ve kullanılabilir. Beş LED’in hep- si birden sürekli yeşil yanmaya başladığında akü tam olarak şarj olmuş demektir. Sürekli ışık hata göstergesi (kırmızı) 5 Sürekli ışık kırmızı hata göstergesinde 5 görü- nünce akünün veya şarj cihazının sıcaklığı izin veri- len şarj sıcaklığı aralığı dışında demektir, Bakınız: Bölüm “Teknik veriler”. İzin verilen sıcaklık aralığına erişildi- ğinde şarj cihazı otomatik olarak hızlı şarj işlemi moduna ge- çer. Yanıp sönen ışık hata göstergesi (kırmızı) 5 Yanıp sönen ışık kırmızı hata göstergesi 5 şarj iş- leminde bir arızanın olduğunu gösterir, bakınız bö- lüm “Hataların nedenleri ve giderilmeleri”. Çalışırken dikkat edilecek hususlar Kesintisiz veya arka arkaya gerçekleştirilen şarj çevrimlerinde şarj cihazı ısınabilir. Bu normaldir ve şarj cihazında teknik bir arızanın olduğu anlamına gelmez. Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü ömrü- nü tamamlamış ve değiştirilmesi gerekiyor demektir. Hataların nedenleri ve giderilmeleri Şarj cihazı Wireless Charging L-BOXX Bay Ürün kodu 2 607 226 ... 2 607 226 058* Akü şarj gerilimi (otomatik gerilim algılama) V 10,8 –18 10,8 –18 Şarj akımı A2 x 3,02 x 2,2 Müsaade edilen şarj sıcaklık aralığı °C 0–45 0–45 Akü hücrelerinin sayısı 3 –10 3 –10 Ağırlığı EPTA-Procedure 01:2014’e göre kg 3,1 3,1 Koruma sınıfı / II / II *Otomobildeki bir 12 V prize takılmak üzere tasarlanmış Wireless Charging L-BOXX Bay. Şarj süreleri otomobil içindeki montaj pozisyonuna ve elektro- nik batarya yönetim sistemlerine bağlı olarak farkıllık gösterebilir. Kartuş akü GBA 10,8 V …Ah OW-… Ürün kodu 1 607 A35 ... Kartuş akü GBA 12 V …Ah W Ürün kodu 1 607 A35 ... Kartuş akü GBA 18 V …Ah MW-… Ürün kodu

Nedeni Giderilmesi Kırmızı hata göstergesi 5 yanıp sönüyor Şarj işlemi mümkün değil Akü L-BOXX içine (doğru ola- rak) konumlandırılmamış Aküyü kablosuz şarj (Wire- less-Charging) L-BOXX par- çası içine yerleştirin, akünün alt tarafı L-BOXX tabanını gös- termelidir. Yabancı nesme algılaması Şarj yüzeyinde 1 aküden fark- lı/başka bir nesne bulunuyor (muhtemelen L-BOXX içinde) Yabancı nesneyi alın L-BOXX içine yanlış akü ko- numlandırılmış Uyumlu aküyü konumlandırın Yanlış L-BOXX parçası kullanı- lıyor (bu nedenle akü doğru konumda değil) Doğru L-BOXX parçası kulla- nın L-BOXX üzerindeki kablo- suz şarj (Wireless-Charging) etiketinden anlaşılır Akü arızalı Aküyü yenileyin OBJ_BUCH-2572-004.book Page 44 Friday, September 9, 2016 2:56 PMTürkçe | 45 Bosch Power Tools 1 609 92A 33J | (9.9.16) Bakım ve servis Dikkatli üretim ve test yöntemlerine rağmen şarj cihazınız arı- za yapacak olursa, onarımı mutlaka Bosch elektrikli el aletleri için yetkili bir müşteri servisinde yaptırın. Müşteri hizmeti ve uygulama danışmanlığı Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala- rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasın- da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse- suara ilişkin sorularınızda size memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip eti- keti üzerindeki 10 haneli ürün kodunu mutlaka belirtin. Türkçe Bosch Sanayi ve Ticaret A.Ş. Aydinevler Mah. Inonu Cad. No:20 Ofis Park A Blok 34854 Kucukyali/Maltepe Tel.: 444 80 10 Fax: +90 216 432 00 82 E-Mail: iletisim@bosch.com.tr İdeal Eletronik Bobinaj Yeni San. Sit. Cami arkası No: 67 Aksaray Tel.: 0382 2151939 Tel.: 0382 2151246 Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: 0312 3415142 Tel.: 0312 3410203 Faz Makine Bobinaj Sanayi Sit. 663 Sok. No: 18 Antalya Tel.: 0242 3465876 Tel.: 0242 3462885 Örsel Bobinaj
