ПОСІБНИК КОРИСТУВАЧА Wireless Charging LBOXX Bay Professional BOSCH

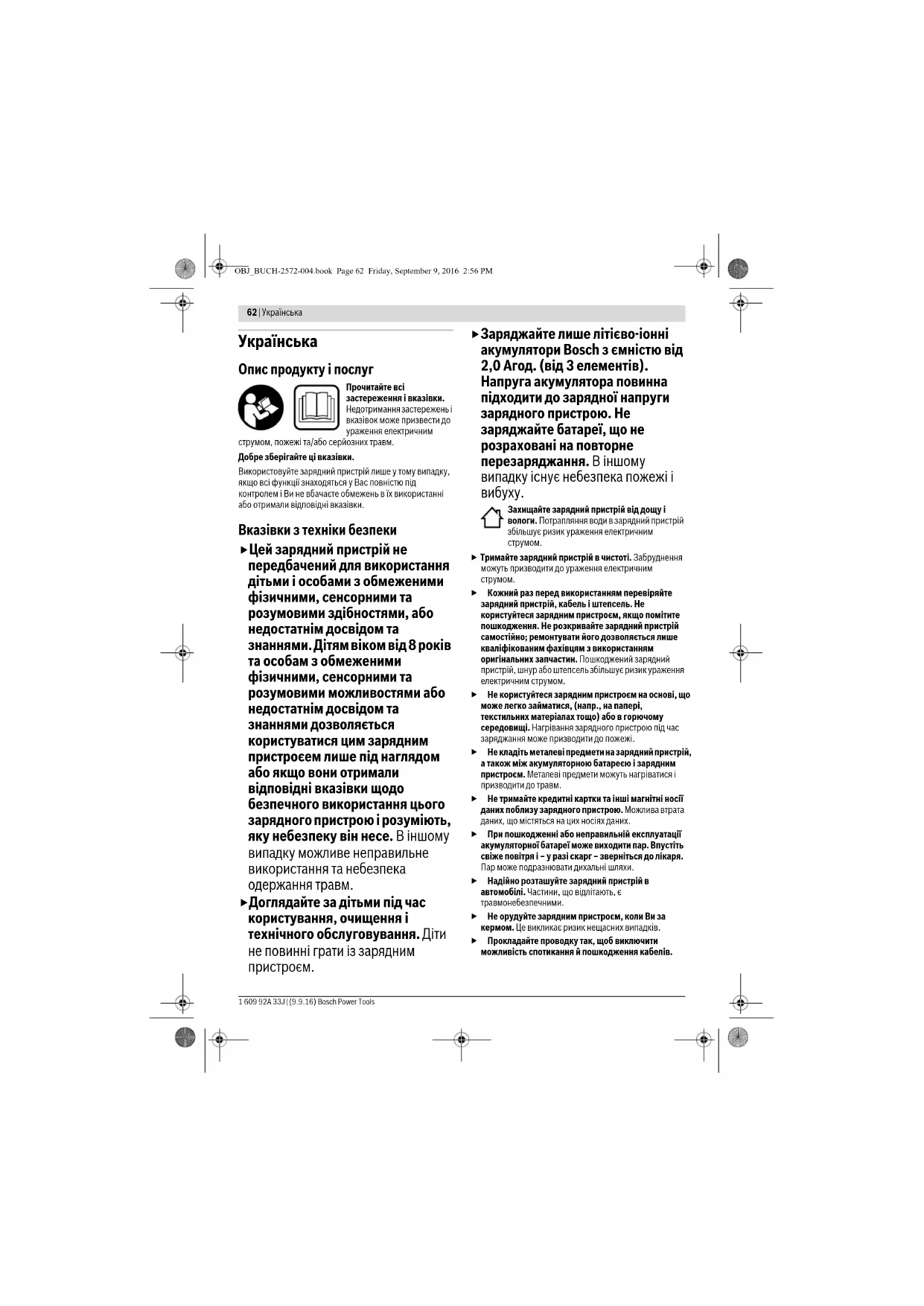

Опис продукту і послуг Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм. Добре зберігайте ці вказівки. Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки. Вказівки з техніки безпеки Цей зарядний пристрій не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього зарядного пристрою і розуміють, яку небезпеку він несе. В іншому випадку можливе неправильне використання та небезпека одержання травм. Доглядайте за дітьми під час користування, очищення і технічного обслуговування. Діти не повинні грати із зарядним

Заряджайте лише літієво-іонні акумулятори Bosch з ємністю від 2,0 Агод. (від 3 елементів). Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. Не заряджайте батареї, що не розраховані на повторне перезаряджання. В іншому випадку існує небезпека пожежі і

Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним

Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним

Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом. Не користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до пожежі. Не кладіть металеві предмети на зарядний пристрій, а також між акумуляторною батареєю і зарядним пристроєм. Металеві предмети можуть нагріватися і призводити до травм. Не тримайте кредитні картки та інші магнітні носії даних поблизу зарядного пристрою. Можлива втрата даних, що містяться на цих носіях даних. При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. Надійно розташуйте зарядний пристрій в автомобілі. Частини, що відлітають, є травмонебезпечними. Не орудуйте зарядним пристроєм, коли Ви за кермом. Це викликає ризик нещасних випадків. Прокладайте проводку так, щоб виключити можливість спотикання й пошкодження кабелів. OBJ_BUCH-2572-004.book Page 62 Friday, September 9, 2016 2:56 PMУкраїнська | 63 Bosch Power Tools 1 609 92A 33J | (9.9.16) Призначення Зарядний пристрій призначений для заряджання в кейсі L-BOXX 136 одної або двох індуктивних літієво-іонних акумуляторних батарей 10,8 В, 12 В абои 18 В Bosch. Акумуляторні батареї можуть під час заряджання залишатися всередині кейса L-BOXX. Індуктивне заряджання здійснюється безконтактним способом шляхом магнітної індукції. Зображені компоненти Нумерація зображених компонентів посилається на зображення зарядного пристрою на сторінці з малюнком. 1 Зарядна поверхня 2 Кріпильні елементи 3 Індикатор режиму очікування (зелений) 4 Індикатор заряджання 5 Індикатор помилки (червоний) 6 Кейс L-BOXX 136* 7 Вставка для безпровідного заряджання* 8 Індуктивна акумуляторна батарея* *Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані

Початок роботи Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В.

Процес заряджання починається, як тільки мережевий штепсель зарядного пристрою буде вставлений в мережеву розетку і всередині кейса L-BOXX на зарядну поверхню 1 будуть встановлені індуктивні акумуляторні

Процедура заряджання починається, якщо ємність акумуляторної батареї нижча за 85 – 90 %. Це подовжує експлуатаційний резерв акумуляторної батареї. Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора. Це зберігає акумуляторну батарею, і – при її збереженні у зарядному пристрої – вона завжди буде повністю

Функції індикаторів Оскільки дві акумуляторні батареї можуть заряджатися незалежно одна від одної, для кожної з них є окремі індикатори. Постійне світіння індикатора режиму очікування (зеленого) 3 Постійне світіння зеленого індикатора режиму очікування 3 сигналізує, що вхідна напруга подається і зарядний пристрій готовий

Блимання індикатора заряджання 4 Блимання відповідного зеленого СІД індикатора заряджання 4 свідчить про швидке заряджання. Після того, як буде заряджена відповідна секція акумуляторної батареї, зелене блимаюче світло міняється на зелене постійне світіння. Акумуляторну батарю можна в будь-який час взяти і використовувати. Якщо усі СІД світяться постійно, акумуляторна батарея повністю заряджена. Зарядний пристрій Wireless Charging L-BOXX Bay Товарний номер 2 607 226 ... 2 607 226 058* Зарядна напруга акумуляторної батареї (автоматичне розпізнавання напруги) В 10,8 –18 10,8 –18 Зарядний струм А 2 x 3,0 2 x 2,2 Допустимий температурний діапазон заряджання °C 0–45 0–45 Кількість акумуляторних елементів 3 –10 3 –10 Вага відповідно до EPTA-Procedure 01:2014 кг 3,1 3,1 Клас захисту / II / II *Wireless Charging L-BOXX Bay для вмикання у розетку на 12 В у автомобілі. Час заряджання може відрізнятися в залежності від монтажної ситуації в автомобілі і електронної системи управління акумулятором. Акумуляторний блок GBA 10,8 V …Ah OW-… Товарний номер 1 607 A35 ... Акумуляторний блок GBA 12 V …Ah W Товарний номер 1 607 A35 ... Акумуляторний блок GBA 18 V …Ah MW-… Товарний номер

OBJ_BUCH-2572-004.book Page 63 Friday, September 9, 2016 2:56 PM64 | Українська 1 609 92A 33J | (9.9.16) Bosch Power Tools Постійне світіння індикатора помилки (червоного) 5 Постійне світіння червоного індикатора помилки 5 свідчить про те, що температура акумуляторної батареї або зарядного пристрою знаходиться за межами допустимого діапазону температури заряджання, див. розділ «Технічні дані». Після того, як температура досягне допустимого температурного діапазону, зарядний пристрій автоматично перемикається на швидке заряджання. Блимання індикатора помилки (червоного) 5 Блимання червоного індикатора помилки 5 свідчить про іншу неполадку із заряджанням, див. розділ «Неполадки – причини і усунення». Вказівки щодо роботи При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є небезпечним і не свідчить про технічну несправність зарядного пристрою. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба

Неполадки – причини і усунення Технічне обслуговування і сервіс Якщо незважаючи на ретельну процедуру виготовлення і випробування зарядний пристрій все-таки вийде з ладу, ремонт має виконувати лише майстерня, авторизована для електроінструментів Bosch. Сервіс та надання консультацій щодо використання продукції Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні. Причина Що робити Блимає червоний індикатор помилки 5 Заряджання не здійснюється Акумуляторна батарея не вставлена (неправильно вставлена) в кейсі L-BOXX Правильно розташуйте акумуляторну батарею на вставці для безпровідного заряджання в кейсі L-BOXX, нижня частина акумуляторної батареї повинна бути спрямована до дна кейса L-BOXX. Розпізнаний чужорідний

На зарядній поверхні 1 (можливо в кейсі L-BOXX) знаходиться інший/ще один предмет, що не є акумуляторною батареєю Видаліть предмет В кейсі L-BOXX розташована неправильна акумуляторна батарея Встановіть сумісну акумуляторну батарею Використовується неправильна вставка для кейса L-BOXX (через те акумуляторна батарея розташована неправильно) Використовуйте правильну вставку в кейсі L-BOXX (розпізнається за допомогою наклейки про безпровідний зарядний пристрій на кейсі L-BOXX) Акумуляторна батарея

Поміняйте акумуляторну

Індикатор режиму очікування (зелений) 3 не

Занадто низька бортова

Запустіть двигун (заряджання стартерної

Не (повністю) встромлений штепсель зарядного

(Добре) встроміть штепсель у розетку Бортова розетка, мережева розетка, мережевий кабель або зарядний пристрій

Занадто низька бортова

Перевірте напругу звичайної або бортової мережі, за потреби віддайте зарядний пристрій на перевірку в авторизовану сервісну майстерню для електроінструментів Bosch. Причина Що робити OBJ_BUCH-2572-004.book Page 64 Friday, September 9, 2016 2:56 PMҚaзақша | 65 Bosch Power Tools 1 609 92A 33J | (9.9.16)
