BEDIENUNGSANLEITUNG Wireless Charging LBOXX Bay Professional BOSCH

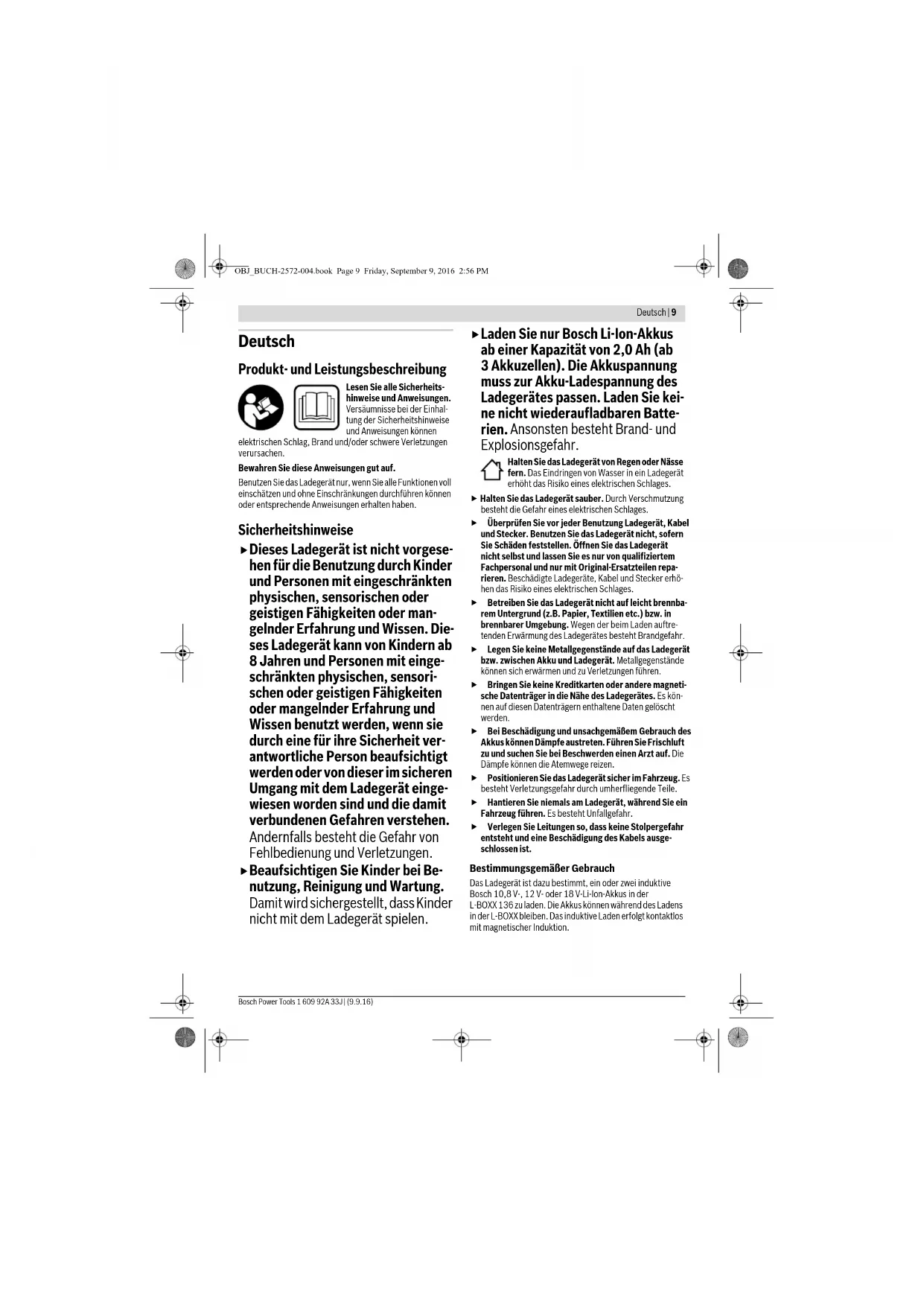

OBJ_BUCH-2572-004.book Page 8 Friday, September 9, 2016 2:56 PMDeutsch | 9 Bosch Power Tools 1 609 92A 33J | (9.9.16) Deutsch Produkt- und Leistungsbeschreibung Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhal- tung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie diese Anweisungen gut auf. Benutzen Sie das Ladegerät nur, wenn Sie alle Funktionen voll einschätzen und ohne Einschränkungen durchführen können oder entsprechende Anweisungen erhalten haben. Sicherheitshinweise

Dieses Ladegerät ist nicht vorgese- hen für die Benutzung durch Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder man- gelnder Erfahrung und Wissen. Die- ses Ladegerät kann von Kindern ab 8 Jahren und Personen mit einge- schränkten physischen, sensori- schen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen benutzt werden, wenn sie durch eine für ihre Sicherheit ver- antwortliche Person beaufsichtigt werden oder von dieser im sicheren Umgang mit dem Ladegerät einge- wiesen worden sind und die damit verbundenen Gefahren verstehen. Andernfalls besteht die Gefahr von Fehlbedienung und Verletzungen.

Beaufsichtigen Sie Kinder bei Be- nutzung, Reinigung und Wartung. Damit wird sichergestellt, dass Kinder nicht mit dem Ladegerät spielen.

Laden Sie nur Bosch Li-Ion-Akkus ab einer Kapazität von 2,0 Ah (ab 3 Akkuzellen). Die Akkuspannung muss zur Akku-Ladespannung des Ladegerätes passen. Laden Sie kei- ne nicht wiederaufladbaren Batte- rien. Ansonsten besteht Brand- und Explosionsgefahr. Halten Sie das Ladegerät von Regen oder Nässe fern. Das Eindringen von Wasser in ein Ladegerät erhöht das Risiko eines elektrischen Schlages. Halten Sie das Ladegerät sauber. Durch Verschmutzung besteht die Gefahr eines elektrischen Schlages. Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel und Stecker. Benutzen Sie das Ladegerät nicht, sofern Sie Schäden feststellen. Öffnen Sie das Ladegerät nicht selbst und lassen Sie es nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen repa- rieren. Beschädigte Ladegeräte, Kabel und Stecker erhö- hen das Risiko eines elektrischen Schlages. Betreiben Sie das Ladegerät nicht auf leicht brennba- rem Untergrund (z.B. Papier, Textilien etc.) bzw. in brennbarer Umgebung. Wegen der beim Laden auftre- tenden Erwärmung des Ladegerätes besteht Brandgefahr. Legen Sie keine Metallgegenstände auf das Ladegerät bzw. zwischen Akku und Ladegerät. Metallgegenstände können sich erwärmen und zu Verletzungen führen. Bringen Sie keine Kreditkarten oder andere magneti- sche Datenträger in die Nähe des Ladegerätes. Es kön- nen auf diesen Datenträgern enthaltene Daten gelöscht werden. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen. Positionieren Sie das Ladegerät sicher im Fahrzeug. Es besteht Verletzungsgefahr durch umherfliegende Teile. Hantieren Sie niemals am Ladegerät, während Sie ein Fahrzeug führen. Es besteht Unfallgefahr. Verlegen Sie Leitungen so, dass keine Stolpergefahr entsteht und eine Beschädigung des Kabels ausge- schlossen ist. Bestimmungsgemäßer Gebrauch Das Ladegerät ist dazu bestimmt, ein oder zwei induktive Bosch 10,8 V-, 12 V- oder 18 V-Li-Ion-Akkus in der L-BOXX 136 zu laden. Die Akkus können während des Ladens in der L-BOXX bleiben. Das induktive Laden erfolgt kontaktlos mit magnetischer Induktion. OBJ_BUCH-2572-004.book Page 9 Friday, September 9, 2016 2:56 PM10 | Deutsch 1 609 92A 33J | (9.9.16) Bosch Power Tools Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Ladegerätes auf der Grafikseite. 1 Ladefläche 2 Befestigungselemente 3 Standby-Anzeige (grün) 4 Ladestatusanzeige 5 Fehleranzeige (rot) 6 L-BOXX 136* 7 Wireless-Charging-Einlagen* 8 Induktiver Akku* *Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm. Technische Daten Betrieb Inbetriebnahme Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Ladegerätes übereinstimmen. Mit 230 V gekennzeich- nete Ladegeräte können auch an 220 V betrieben werden. Ladevorgang Der Ladevorgang beginnt, sobald der Netzstecker des Lade- gerätes in die Steckdose gesteckt und die L-BOXX mit den in- duktiven Akkus auf die Ladefläche 1 gestellt wird. Der Ladevorgang beginnt erst, wenn die Akkukapazität unter- halb von 85 – 90 % liegt. Dies verlängert die Lebensdauer des Akkus. Durch das intelligente Ladeverfahren wird der Ladezustand des Akkus automatisch erkannt und abhängig von Akkutem- peratur und -spannung mit dem jeweils optimalen Ladestrom geladen. Dadurch wird der Akku geschont und bleibt bei Aufbewah- rung im Ladegerät immer vollständig aufgeladen. Bedeutung der Anzeigeelemente Da zwei Akkus unabhängig voneinander geladen werden kön- nen, stehen für jeden Akku eigene Anzeigen zur Verfügung. Dauerlicht Standby-Anzeige (grün) 3 Das Dauerlicht der grünen Standby-Anzeige 3 si- gnalisiert, dass Eingangsspannung anliegt und das Ladegerät betriebsbereit ist. Blinkende Ladestatusanzeige 4 Der Schnellladevorgang wird durch Blin- ken der jeweiligen grünen LED der Lade- statusanzeige 4 signalisiert. Ist der jeweili- ge Anteil des Akkus geladen, ändert sich das grüne Blinklicht zu einem grünen Dauerlicht. Der Akku kann zu jedem Zeitpunkt entnommen und verwen- det werden. Wenn alle fünf LED ein grünes Dauerlicht anzei- gen, ist der Akku voll geladen. Dauerlicht Fehleranzeige (rot) 5 Das Dauerlicht der roten Fehleranzeige 5 signali- siert, dass die Temperatur des Akkus oder Lade- gerätes außerhalb des zulässigen Ladetempera- turbereiches ist, siehe Abschnitt „Technische Daten“. Sobald der zulässige Temperaturbereich erreicht ist, schaltet das La- degerät automatisch auf Schnellladung um. Blinklicht Fehleranzeige (rot) 5 Das Blinklicht der roten Fehleranzeige 5 signali- siert eine andere Störung des Ladevorganges, sie- he Abschnitt „Fehler – Ursachen und Abhilfe“. Arbeitshinweise Bei kontinuierlichen bzw. mehrmals nacheinander folgenden Ladezyklen ohne Unterbrechung kann sich das Ladegerät er- wärmen. Dies ist jedoch unbedenklich und deutet nicht auf ei- nen technischen Defekt des Ladegerätes hin. Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss. Ladegerät Wireless Charging L-BOXX Bay Sachnummer 2 607 226 ... 2 607 226 058* Akku-Ladespannung (automatische Spannungserkennung) V 10,8 –18 10,8 –18 Ladestrom A2 x 3,02 x 2,2 Zulässiger Ladetemperaturbereich °C 0–45 0–45 Anzahl der Akkuzellen 3 –10 3 –10 Gewicht entsprechend EPTA-Procedure 01:2014 kg 3,1 3,1 Schutzklasse / II / II

• Für den Einbau an einer 12-V-Steckdose im Auto konzipierte Wireless Charging L-BOXX Bay. Ladezeiten können aufgrund der Einbausituation im Fahr- zeug und elektronischer Batteriemanagementsysteme abweichen. Akku-Pack GBA 10,8 V …Ah OW-… Sachnummer 1 607 A35 ... Akku-Pack GBA 12 V …Ah W Sachnummer 1 607 A35 ... Akku-Pack GBA 18 V …Ah MW-… Sachnummer

OBJ_BUCH-2572-004.book Page 10 Friday, September 9, 2016 2:56 PMDeutsch | 11 Bosch Power Tools 1 609 92A 33J | (9.9.16) Fehler – Ursachen und Abhilfe Wartung und Service Sollte das Ladegerät trotz sorgfältiger Herstellungs- und Prüf- verfahren einmal ausfallen, ist die Reparatur von einer autori- sierten Kundendienststelle für Bosch-Elektrowerkzeuge aus- führen zu lassen. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions- zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.powertool-portal.de, das Internetportal für Handwer- ker und Heimwerker. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an. Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile be- stellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040460 Fax: (0711) 40040461 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040460 Fax: (0711) 40040462 E-Mail: kundenberatung.ew@de.bosch.com Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestel- len. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Unter www.bosch-pt.com/ch/de können Sie online Ersatz- teile bestellen. Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Ladegeräte, Zubehör und Verpackungen sollen einer umwelt- gerechten Wiederverwertung zugeführt werden. Werfen Sie Ladegeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Ladegeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zuge- führt werden. Änderungen vorbehalten. Ursache Abhilfe Rote Fehleranzeige 5 blinkt Kein Ladevorgang möglich Akku nicht (richtig) in der L-BOXX positioniert Akku in die richtige Position in der Wireless Charing L-BOXX-Einlage bringen, die Akku-Unterseite zeigt zum L-BOXX-Boden. Fremdobjekterkennung Es liegt ein anderer/weiterer Gegenstand als der Akku auf der Ladefläche 1 (möglicher- weise in der L-BOXX) Gegenstand entfernen Falscher Akku in L-BOXX po- sitioniert Kompatiblen Akku positionie- ren Falsche L-BOXX-Einlage ver- wendet (Akkus dadurch nicht in richtiger Position) richtige L-BOXX-Einlage ver- wenden (erkennbar durch Wireless-Charging-Aufkleber auf der L-BOXX Akku defekt Akku ersetzen Standby-Anzeige (grün) 3 leuchtet nicht Bordspannung zu gering Motor starten (Starter- batterie laden). Netzstecker des Ladegerätes nicht (richtig) eingesteckt Netzstecker (vollständig) in die Steckdose einstecken Bordsteckdose, Steckdose, Netzkabel oder Ladegerät de- fekt Bordspannung zu gering Netz- oder Bordspannung überprüfen, Ladegerät ggf. von einer autorisierten Kun- dendienststelle für Bosch- Elektrowerkzeuge überprü- fen lassen. OBJ_BUCH-2572-004.book Page 11 Friday, September 9, 2016 2:56 PM12 | English 1 609 92A 33J | (9.9.16) Bosch Power Tools English Product Description and Specifications Read all safety warnings and all instructions. Failure to fol- low the warnings and instruc- tions may result in electric shock, fire and/or serious injury. Save these instructions. Use the battery charger only when you fully understand and can perform all functions without limitation, or have received appropriate instructions. Safety Notes This charger is not intended for use by children and persons with phy- sical, sensory or mental limitations or a lack of experience or know- ledge. This charger can be used by children aged 8 and above and by persons who have physical, senso- ry or mental limitations or a lack of experience or knowledge if a per- son responsible for their safety su- pervises them or has instructed them in the safe operation of the charger and they understand the associated dangers. Otherwise, there is a danger of operating errors and injuries. Supervise children during use, cleaning and maintenance. This will ensure that children do not play with the charger. Only charge Bosch lithium-ion batteries with a capacity of 2.0 Ah or more (3 battery cells or more). The battery voltage must match the battery charging voltage of the charger. Do not charge non-re- chargeable batteries. Otherwise there is danger of fire and explosion. Keep the battery charger away from rain or moisture. Penetration of water in the battery charger increases the risk of an electric shock. Keep the battery charger clean. Contamination can lead to danger of an electric shock. Before each use, check the battery charger, cable and plug. If damage is detected, do not use the battery charger. Never open the battery charger yourself. Have repairs performed only by a qualified technician and only using original spare parts. Damaged battery chargers, cables and plugs increase the risk of an electric shock. Do not operate the battery charger on easily inflamma- ble surfaces (e. g., paper, textiles, etc.) or surround- ings. The heating of the battery charger during the charg- ing process can pose a fire hazard. Do not place metal objects on the charger or between battery and charger. Metal objects can heat up and lead to injuries. Do not place credit cards or other magnetic data carri- ers near the charger. Stored data on these data carriers can be deleted. In case of damage and improper use of the battery, va- pours may be emitted. Ventilate the area and seek medical help in case of complaints. The vapours can irri- tate the respiratory system. Place the charger securely into the vehicle. Danger of injury from flying parts. Never handle the charger while driving a vehicle. Dan- ger of accidents. Install the cables so that there is no danger of tripping and to avoid damaging the cable. Intended Use The charger is intended to load one or two inductive Bosch
