KULLANIM KILAVUZU SHJ 550 STIGA
Makineyi kullanmadan once talimatlar iceren kilavuzu dikkatle okuyun.
SV Häcksax - BRUKSANVISNING
Öncelikle ürünlerimizi seçtiğiniz,—çın)—teşekkür ederiz ve bu makinenin kullanı—in—but"—yoglu memnuniyet"—saglaması—ve bekentileriniz—tamamen cevap vermesini dileriz. Bu kilavuz, makineni—Iyi tanımanı—ve makineni)—güvenlik ve etkinlik"—sartlarinda”—kullanı"—çın"—hazılan)—ir; bu kilavuzun—"makinenizin"—ayrilmaz—bir"—par"—olduguṇu"—unut)—mɪn,—gerekt)—inde"—dan)—abil—"çın"—bunu elin)—n—Inda"—tutunuz—ve"—makineyi"—ba"—birisine"—satt)—zda”—veya"—od)—ver"—d—"kilavuzu"—makine—Ile"—bir"—teslim"—edin.—
Yeni makineniz yururlukteki kanunlara gore tasaranmis ve imal edilmistir; bu kilavuzdaki talimatlara tamamen uygun kullanildigianda (ongorulen kullanim) emniyetli ve guvenilirdir; herhangi bir farkli kullanim veya belirtilen kullanim, bakim ve onarim guvenlik kurallarina uyulmaması, "uygunsuz kullanim" olarak kabul edilir ve garantinin cegersiz kalmasina ve kullanici veya baskalarina zararlardan ve yaralanmalardan kaynaklanan yukumlulukleri kullaniciya devrederek Üreticinin her turlu sorumluluktan muaf tutulmasina neden olur.
Bu kilavuzda belirtilenler ve makinenizarasinda birkac ufasfarkile karilastiginzda, urunun surekli yenilenmesi goz onunde bulundurulduugunda, bu kilavuzda bulunan bilgilerin, guvenlik ve isleme ile ilgili temel ozellikler aynen korunarak, onceden bildirilmeyen degisikliklere veya guncelleme zorunluluuguna tabi olduguna dikkat ediniz. Suphe durumunda saticiniza basvurunuz. Iyi calismalar!
ICINDEKILER
- Ana componentlerin belirlenmesi 2
- Semboller 3
- Güvenlik talimatlari 4
- Calismaya hazirlik 6
5.Calistirma-Kullanim-Motor stopu 7 - Makinenin kullanimi 9
- Bakim ve saklama 10
- Arizalaribelirleme 12
- Teknik veriler 12
10.Aksesualar 12

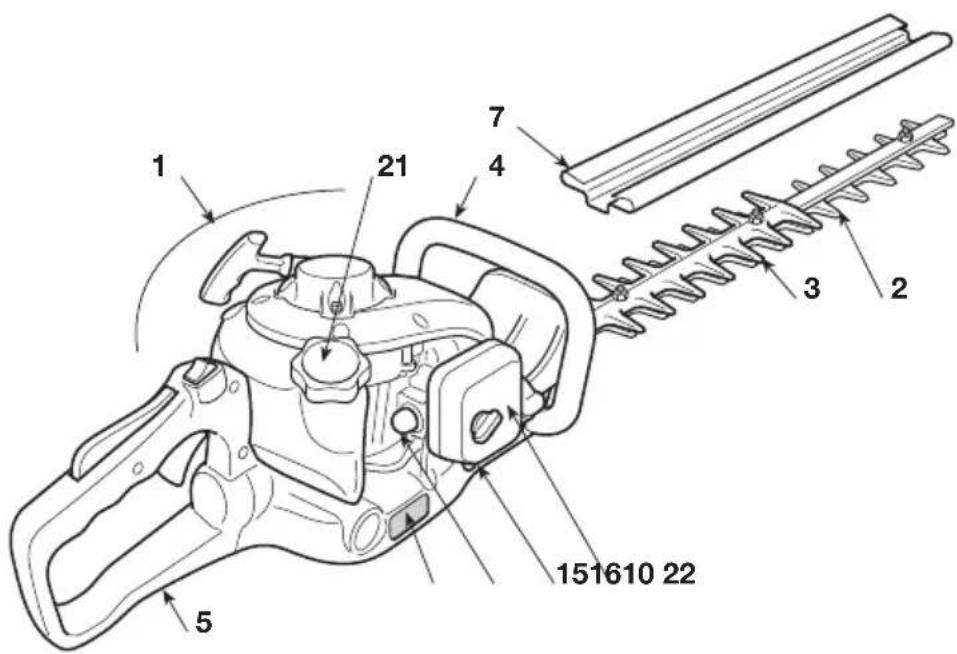

1. ANA KOMPONENTLERIN BELIRLENMESI
- Motor
- Kesim aleti (bıçak)
- Kesim speri plakasi
- On kabza
- Arkakabza
- Arka kabzaoczme kumandası
- Bicak speri
- Makine etiketi

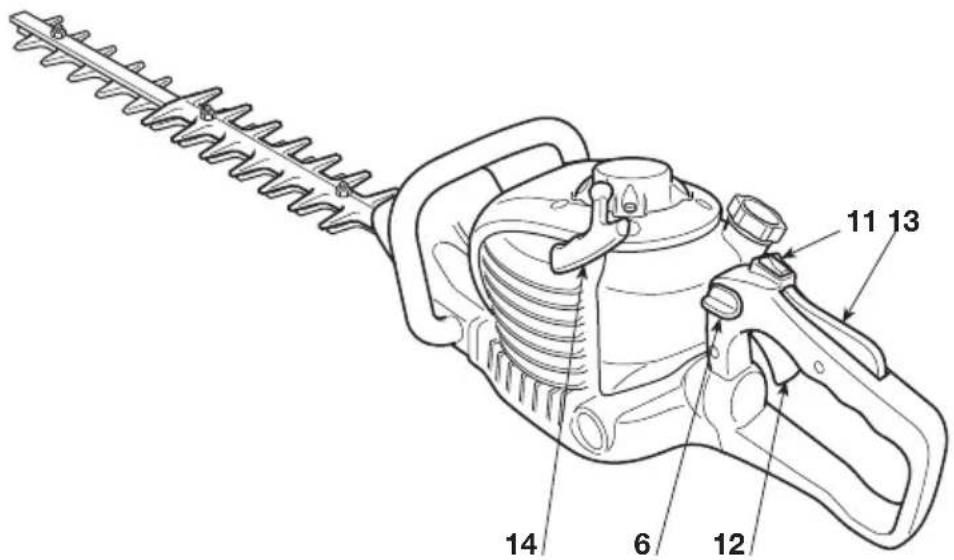

KUMANDALAR VE YAKITIKMALLERI
- Motor stop anahtari
- Biçak kumandası (Gaz kolu)
- Gaz emniyet kolu
- Mars dugmesi
- Atesleyici (Starter) kumandası
-
Emis aygiti (Primer) kumandasii
-
Yakit karişimi deposu\ kapagi
- Hava filtresi kapagi

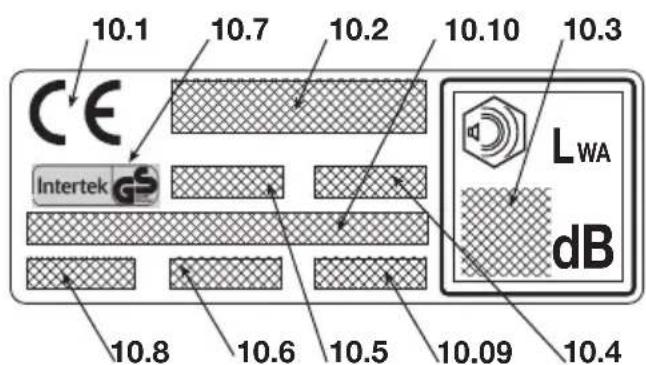

MAKINE ETIKETI
10.1) 98/37/EC yonetmeligiye uygunluk markasi (29/12/2009 tarihinden itibaren 2006/42/EC)
10.2) imalatci adi ve adresi
10.3) 2000/14/AT yönemeliğine gore LWA gürultu emisyon seviyesi
10.4) imalatci referans modeli
10.5) Makine modeli
10.6) Seri numarasi
10.7) Belgelendirme kurumu markasi
10.8) imal yili
10.9) Ürün Kodu
10.10) Emisyon sayisi
2. SEMBOLLER
Dikkat: satin almi s oldugunuz makine hobi amacli bir kullanim icin uretilmistir.
1) Dikkat! Tehlike
2) Bu makineyi kullanmadan once talimat kilavuzunu okuyunuz.
3) Isitme organiniz, telafi edilemeyecek hasar gorme tehlikesi altindadir.
Makine operatörü, makineyi normal Şartlarda Sürekli günlük kullanimi halinde 85 dB (A) esit veya daha fazla gürültu seviyesine maruz kalabileçigi hakinda uyarilir.
Kisisel korunma donanimi giymek zorunludur. Makinenin kullanimi esnasinda her zaman guvenlik gozlukleri (sekmi riski) ve gurultu onleyici kask gibi akustik korumalar (isitme organina zarar riskine karsi) kullanin.
Nesnelerin Düşme riskinin mevcut oldugu durumlarda koruyucu kask takin.
4) Bicak cok keskin oldugundan kolaylikla keisklere neden olabilir.
MAKINE UZERINDEKI AÇIKLAYİCI SEMBOLLER (mevcut ise)
11
11)Yakit karisimi deposu
12
RUN
CHOKE
12) Atesleyici (Starter) kumandası
3. GÜVENLIK TALIMATLARI
A) EGITim
1) Talimatlari dikkatle okuyun. Kumandalari ve makinenin uygun kullanimini iyi ögrenin. Motoru hizli bir sekilde durdurmayi ögrenin.
2) Makineyi, tasarlanmı oldugu amaç,—içn yani "ufak boylardaki dalli calilardan olusan"—tlerin kesilmesi ve duzenlenmesi"—icn kullanın. Herhangi—butka bir kullanı, tehlikeli olabilir ve makineye hasar verebilir. Aşagida belirtilenler (örnek olarak, ançak sadece bunlarla sinirli olmaksizın) uygunsuz kullanım olarak addedilir:
- genelde cimlerin kesimi ve özellikle kaldirim yakinlarinda kesim;
- organik atiklarin geri kazanilmasi icin malzemelerin parcalanmasi;
budama islemleri;
- makinenin bitki sinifina girmeyen nesneleri keskemek icin kullanilmasi;
- makinenin birden fazla kisi tarafindan kullanilmasi.
3) Cocuklarin veya kullanim talimatarini yeterli derecede bilmeyen kijsilerin makineyi kullanmasina asla izin vermeyin. Yerel kanunlar, kullanici icin minimum bir yas siniri tespit edbilir.
4) Makine, birden fazla kisi tarafindan kullanilmamaldir.
5) Makinenizi, asla asagidaki kosullarda kullanmayin:
- insanlar, özellikle de*cocuklar veya hayvanlar yakinindayken;
- kullanici yorgun oldugunda, kendini kotu hissettiginde veya ilac, uyusturucu, alkol veya refleks ve dikkat yeteneklerine zararl maddeler aldiginda;
- kullanici makineyi iki eliyle sikica tutamadigi nda ve/veya calisma esnasinda ayaklarinin üzerinde saglam sekilde dengede duramadi gnda.
6) Baska kiselere veya onlarin mallarina gelebilecek kazalardan ve zararlardan operatoren veya kullanicinin sorumlu oldugunu unutmayin.
B) HAZIRLIK ISLEMLERi
Calisma esnasinda, kullanici icin bir engel olusturmayan uygun bir giysi giymek gerekir.
- Kesilmeyi onleyici korumalar ile donatilmis, vucuda oturan koruyucu giysiler giyin.
- Eldivenler, koruyucu gozlukler ve kaymayi onleyici tabanl i kiselmeyi onleyici ayakkabilar kullanin.
- Isitme organini korumak icin kulakliklar kulla-nin.
- Makineye veya calisma ortaminda mevcut nesnelere ve materyallere takilabilecek eşarplar, gümlekler, kolyeler ve her halükarda sallantili veya bol aksesuarlar kullanmayin.
-Uzun saclari uygun sekilde toplayin.
2) DIKKAT: TEHLIKE! Benzin son derece parlayicidir.
- yakiti, bu kullanim icin onaylanmis özel kaplarda muhafaza edin;
-yakitileisgordugunuzdesigaricmeyin;
-
iç basinci kademeli olarak serbest birakarak deponun kapağıni yavaşa yüz;
-
yakiti bir huni kullanarak sadece açık havada doldurun;
-motoru calistirmadan once yakit doldurun; motor calisirken veya sicakken yakit ilave etmeyin veya yakit deposunun kapagini acmayin;
-
benzin disari tastiiginda, motoru calistirmayin; makineyi yakitin dokuldugu alandan uzakla-. stirin ve yakit tamamen buharlasana ve benzin buharlari dagilana kadar herhangi bir yangin ihimalinin olusmasini onleyin;
-
makineye veya topraga dokulmug her benzin izini derhal temizleyin;
-
makineyi yakit ikmalininGPCkeleStirilmis oldugu yerde calistirmayin;
-
yakitin giysilere bulasmasini engelleyin ve buduruma motoru calistirmadan once giysileri degistirin;
-
deponun ve benzin kabinin kapaklarini daima sikica kapatin ve sikin.
3) Arizali veya hasarli susturuculari degistirin.
4) Kullanimdan once makinenin genel kontrolünü ve özellikle asagidakilerin kontrolünü erfolçkelestirin:
-
gaz kolu ve emniyet kolu, zoraki olmayan serbest bir harekete sahip olmalidir; birakmada notr pozisyona otomatik ve hizli sekilde donmelidirler;
-
emniyet koluna basilmadikça gaz kolu bloke kalmalidir;
motor stop anahtari, bir pozisyondan digerine kolay geqmelidir;
-
elektrikli kablolar ve özellikle buji kablosununkiler, kivilcim olusumunu engellemek icin bütün ve saglam olmalidirlar; baslik, bujinin üstüneDOGRU sekilde monte edilmis olmalidir.
-
makinenin kabzaları ve siperleri temiz ve kuru olmali, makineye seksica sabitlenmis olmalidir.
-bicaklar asla hasar gormemi olmalidir;
5) Calismaya baslamadan once tum siperlerinogruto monte edilmis olduklarindan emin olun.
c) KULLANIM ESNASINDA
1) Motoru tehlikeli carbon monoksit dumanlarinin birikebilecegi kapali yerlerde calistirmayin.
2) Sadecegün isiginda veya yeterli yapay isik ile calisin.
3) Saglam ve dengeli bir pozisyon edinin:
- calisma esnasinda operatoren dengesini garanti etmeyen islak veya kaygan zeminde veya her halukarda engebeli veya dik arazilerde calismaktan olabildigince kaçınin;
- merdivenler ve dengesiz platformar kullanmaktan seksin;
- asla kosmayin; yuruyun ve arazinin dizensizlikerine ve olasi engellerin mevcudiyetine dikkat edin.
4) Motoru serbest elle, saglam sekilde yerde bloke edilmis makine ile calistirin: - makineyi yakit ikmali yapilmis olan yerden en az 3 metre mesafede calistirin;
- makinenin calistigi alan etrafinda kimsenin bulunmadigi kontrol edin;
- susturucuyu ve buogrultuda egzoz gazlarini, tutusabilir materyallereogrdu yonlendirmeyin.
5) Motor ayarlarini degistirmeyin ve motoru asiri devir rejimine ulastirmayin.
6) Makine minimum rejiminin, biçakların hareketini engelleyecek duzeyde olduğunu ve bir hizlandirmadan sonra motorun ivedilikle minimuma dondügün kontrl edin.
7) Biçāgī, yabanci cisilmere sert sekilde carptir-mamaya ve biçaklarin hareketinin neden oldugu olasi materyal sekmelerie dikkat edin.
8) Asagidaki durumlarda motoru durdurun: - makineyi her denetimsiz biraktiginizda.
- yakit ikmali yapmadan once.
9) Asagidaki durumlarda motoru durdurun ve buji kablosunu cikartin: - makineyi kontrol etmeden, temizlemeden veya makineye mudahale etmeden once;
- yabanci bir cisme carptiktan sonra. Makineyi yeniden kullanmadan once olasi hasarlari kon-. trol edin ve gerekli onarimlarıgerekleşirin;
- Makine anormal sekilde titremeye baslarsa (Derhal titresimlerin nedenini arayin ve uzman bir merkez nezdinde gerekli kontrollerigerektelestirin).
- makine kullanilmadiğnda.
1) Makinenin her zaman guvenli calisma sartlara nda bulundugundan emin olmak icin, somunlar ve vidalarisi kili muhafaza edin. Guvenlik ve verim duzeyini korumak icin duzenli bir bakim temeldir.
2) Makineyi, deposunda benzin bulunurken, benzin buharlarinin alev, kivilcim veya guclü bir isi kaynagiyla temas edebileceşi bir yere kalirmayın.
3) Makineyi herhangi bir ortama yerlestirmeden once, motoru soğumaya birakin.
4) Yangin riskini azaltmak icin motoru, egzoz susturucusunu ve benzin depolama bolgesini dal, yaprak ve asiri gres artickarindan temiz tutun; kesim artickarinin bulundugu kapari kapali bir ortamda birakmayin.
5)Yakit deposunu boşaltmak gerektigiinde, bu i-slemi ak havada ve motor soğukken erfolçklestirin.
6) Kesim aletine her muddahalede calisma eldivenlerini giyin.
7) Bicaklarin her zaman bilenmis olduklarina dikkat edin. Bicaklara iliskin her islem, ozel araç gereç kullanimi ile birlikte spesifik bir ustanık gerektirir; her turlu güvenlik nedenlerinden ötürü bu i-slemlerin uzman bir merkez nezdindegereçkleştilmesi uygundur.
8) Güvenlik nedenlerinden, asinmı veya hasar gümş parçalar ile makineyi asla kullanmayın. Hasar gümş parçalardehyi ve asla onarilmamaldir. Sadece orijinal yedek parçalar kulanın. Esdeğer kalite de olmayan parçalar, makinimize hasar verebilir ve Güvenlik aç,isindan tehlili olabilir.
9) Makineyi增長ulasamayacaklariyerlere kaldirin!
E) TASIIMA VE HAREKET ETTIRME
1) Makinenin hareket ettilirmesi veya tasinmasi her gerektiginde asagidakileri yapmak gerekir:
motoru kapatin, biçaklarin durmasini bekleyin ve buji basligini Çikarin;
- biçaklarin siperini uygulayin;
- makineyi sadece kabzalardan tutun ve bicaklari, mars yonunun tersine yonlendirin.
2) Makine motorlu bir tatsäch ile tatsächinda, makinyi kimse icin tehlike olusturmayacak sekilde yerlestirmek ve olasi hasar gorme ve yakit tasmasina sebep olarak devrilmesini onlemek uzere saglam sekilde sabitlemek gerekir.
F) KILAVUZUN OKUNMASI
Kilavuz metninde özel onemli bilgiler iceren bazı paragraflar, farkı belirginleşirme dereceleri ile,isaretlenmistir; bunun anlamı asagidaki gibidir:
NOT
veya
ÖNEMLI
Makineye zarar vermemek
veya hasar yaratmamak amaciyla daha onceden belirtilenleri, açiklamalar veya diger bilgiler ile tamamlar.
DAIKKAT!
Uyulmaması halinde kişi
sel yaralanma veya üçuncu seksislarin yaralanması ihimali.
TEHLIKE!
Uyulmamasi halinde, o-
lüm tehlikesi ile ciddi kisesel yaralanma veya Üçuncu sahislarin yaralanması ihimali.
4. CALISMAYA HAZIRLIK
MAKINE KONTROLU
Calismayasciousamadan once aagidakileri yapmak gerekir:
- makine ve buçak üzerinde geleşemiş vidalar bulunmadigişi kontrol edin;
- biçakların keskin olduğunu ve hasar izleri bulundurmadıyın kontrl edin;
- hava filtresinin temiz oldugunu kontrol edin;
- korumalarin iyice sabitlenmis ve etkin olduklarini kontrl edin;
- kabzalarin sabitlemesini kontrol edin.
KARISIM HAZIRLAMA
Bu makine, benzin ve yağlayı�能 yan olşan bir karı m gerektiren iki zamanlı bir motor ile donatilmışı.
ONEMLI
Sadece tek basina benzin
kullanimi motora hasar verir ve garantininGPCERSIZ kalmasina neden olur.
ÖNEMLI
Performansi korumak ve
mekanik organarin omrunu garantietmek icin sadece kaliteli yakit ve yağlayici kullanin.
- Benzin özellikleri
Sadece oktan sayisi en az 90 N.O. alan kursun-suz benzin (cevreci benzin) kullanin
ONEMLI
Cevreci benzin, 2 aydan
fazla tankta muhafaza edildiginde birikim yapma egilimi gosterir Her zaman taze benzin kullanin!
- Yag özellikleri
Sadece iki zamanl motorlar icin özel, mukemmel kaliteli sentetak yag kullanin.
Saticiniz nezdinde, yuksek bir koruma garanti edecek duzeyde bu tip motorlar icin ozel olarak tasarlanmis yağlar mevcuttur.
Bu yaglarin kullanimi, % 2 oraninda bir karism olusumunu saglar, yani her 50 olcu benzin icin 1 olcu yag.
- Karism hazirlama ve muhafaza etme
TEHLIKE!
Benzin ve karişim yanici dir!
-Benzini ve karisimi, yakitlar icin onaylanmis kaplar icinde, guvenli yerderde, isi kaynaklarindan veya serbest alevlerden uzakta muhafaza edin.
- Kaplari, Çocukların ULAŞabilecekleri yerlerde birakmayin.
- Karism hazirlama esnasinda sigara icmeyin ve benzin buharlarini icinizecekmekten kaçınin.
Tablo, kullananan yag tipine gore karisim hazirlama kullanilacak benzin ve yag miktarlarini belirtir.
| Benzin SertetikDAQ Zamanl | ||
| litre litre cm3 | 3 | |
| 1 | 0 | , |
| 2 | 0 | , |
| 3 | 0 | , |
| 5 0,10 100 | ||
| 10 0,20 200 | ||
Karism hazirlamak icin asagidakileri yapmak gerekir:
- Onaylanmisi bir tank icine benzin miktarinin yaklasik yarisini koyun.
- Tabloda belirtilene gore yaqin hepsini ekleyin.
-Benzinin geri kalanini koyun.
-Kapaigi kapatin ve iyice calkalayin.
ONEMLI
Karism eskimeye tabidir.
Birikim olusumunu onlemek icin asiri miktarlarda karisim hazirlamayin.
ONEMLI
Kullanim aninda karism ve
benzin kaplarinin karismasini onlemek icin bunlari farkli ve ayirt edilebilar sekilde tutun.
ONEMLI
Olasi birikimleri gidermek i
cin benzin ve karişim kaplari nì duzenli olarak temizleyin.
YAKITIKMALI
Yakit ikmali esnasinda si
Tankin icinde bir basinc
Yakit ikmalini gerekteklestirmeden once asaigidaki-leri yapmak gerekir:
-Karisim tankini iyice calkalayin.
- Makineyi, depo kapaği yukari gelecek sekilde sabit pozisyonda diz bir yere koyun.
Yakit ikmal edilmesi esnasinda deponun icine kir girmesini onlemek icin deponun kapagini ve etrafindaki bolgeyi temizleyin
- Basinci kademeli olarak boşaltmak icin deponun kapağın dikkatlice acin. Depoyu azina kadar doldurmaktan kacınarak bir huni aracılığiyla ikmaliGPCkeleşirin (Res. 1).
DIKKAT!
Her zaman deponun ka
pagini iyice sikistirarak kapatin.
DIKKAT!
Makineye veya topraja
dokulmugher yag damlasini aninda temizleyin ve benzin buharlari dagilana kadar motoru calistirmayin.
5. CALISTIRMA - KULLANIM - MOTOR STOPU
MOTORU CALISTIRMA
Motoru calistirma, yakit
ikmalinin yapildigi yerden en az 3 metre mesafedegerekteklestirilmelidir.
Motoru calistirmadan once asagidakileri yapmak gerekir:
- Makineyi, topragin üzerinde dengeli pozisyona yerleşirin.
- Bicak siperlerini cikarin.
- Bicagin topraga veya diger nesnelere degmediginden emin olun.
- Kabzanin merkezi pozisyonda bloke edilmis oldugundan emin olun.
- Soguk calistirma
NOT
"Soguk" calistirma, motor
stopundan en az 5 dakika sonra veya bir yakit ikmalinden sonra calistirma anlamina gelir.
Motoru calistirmak icin asagidakileri yapmak gerekir (Res. 2):
-
Anahtarı (1) «l» pozisyonuna getirin.
-
Yakit havalandirma borusundan cikana kadar 7-10 defa "primer" topuzuna (2) hafifce basin.
- Starterin kumanda kolunu (3) «CHOKE» pozi-syonuna getirin.
- Calistirma esnasinda kontrolü kaybetmemek,—cin kabzanin üzerinde bir elle makineyi toprak üzerinde sikica tutun.
DIKKAT!
Makine dengeli tutulmadi
ginda, motor itmesi operatoren dengesini kaybettirebilir veya bicagin bir engele vya operatoren kendisine dogru firlamasina sebep olabilir.
- Marş düğmesini, belirli bir direnc algilayana kadar, 10-15 cm yavaş sekilde cekin ve sonra ilk atesleme seslerini algilayana kadar birkac defa daha cekin.
ÖNEMLI
Kopmalari onlemek icin ipi
tum uzunlugunca cekmeyin; ipi, ip kilavuz deligi kenari boyunca surtmeyin ve bunun kontrolsuz iceri girmesini onleyerek dugmeyi kademeli olarak birakin.
- Marş düğmesini, motorun regüler seksilde ateslenmesini elde edene kadar yeniden Çekin.
- Starterin kumanda kolunu (3) «RUN» pozis-yonuna getirin.
- Devirlerin maksimumuna hizlandirmadan once en az 1 dakika motoru minimumda donmeye birakin.
ÖNEMLI starter kumanda kol dayken surekli olara bilir ve isletmeyi zor
Isletme ipinin tutama (4),
starter kumanda kolu (3) «CHOKE» pozisyonundayken surekliormalak isletildiginde motor bogulabilir ve isletmeyi zorlaustirabilir.
Motorun bogulmasi durumunda bujiyi seksün ve yakit fazlasini gidermek icin isletme ipinin tutamağın (5) havificecekin,daha sonra bujinin elektrarini kurulayin ve bujiyi tekrar motora monte edin.
- Sicak calistirma
Sicak calistirma (motor stopundan hemen sonra)
içınbirònceki prosedürün 1-4-5-6 noktarını
izleyin.
MOTORUN KULLANIMI (Res. 3)
Kesim aletinin hizi, arka kabzada (2) bulunan gaz kolu (1) tarafindan ayarlanir.
Bu kolun calistirilmasi sadece aynianda gvenlik koluna (3) basilirsa mumkundur.
Hareket, motordan biçaklara motor minimumdayken biçaklarin hareketini engelleyen santrüjlu kütlelerin friksiyonu araciligiyla aktaryl.
DIKKAT!
Kesim aleti, minimumda
olan motor ile hareket ediyor ise makineyi kullanmayin; bu durumda saticiniza basvurmaniz gerekir.
Dogru calisma hizi, strok sonunda gaz kolu (1) ile elde edilir.
ÖNEMLI
Makinenin ilk 6-8 calisma
saati esnasinda motoru devirlerin maksimumunda kullanmaktan kaçınin.
Motoru durdurmak için asağidakileri yapmak gerekir:
Gaz kolunu (1) birakin ve motoru birkac saniye minimumda donmeye birakin.
- Anahtarı (2) «O» pozisyonuna getirin.
DAIKKAT!
Gaz kolunu minimuma
getirdikten sonra bicaklarin durmasi icin birkac saniye gerekir.
6. MAKINENIN KULLANIMI
Baskalarina ve cevreye saygi icin asagidakileri yapmak gerekir:
-Rahatsizlik kaynagi olmaktan kaçınin.
- Kesim sonrasinda materyallerin bertaraf edilmesinde yerel kanunlara aynen uyun.
- Yaglarin, benzizin, asinmis parcalarin veya cevreye zarar verebilecek herhangi bir nesenin bertaraf edilmesinde yerel kanumlara aynen uyun.
- Ambalaj malzemelerinin bertaraf edilmesi yururlukteki yerel hukumlere gore gerekteklstirilmelidir.
DAIKKAT!
Titresimlere uzun sure
maruz kalma, zarar gormelere ve ozellikle dolasim sistemi sorunlari bulunan kisilerde nrovaskuler rahatsizliklara ("Raynaud fenomeni" veya "beyaz el" olarak da bilinen) neden olabilir. Belirtiler ellerde, bileklerde ve parmaklarda görulebilir ve his kaybi, uyusma, kasinma, agri, renk kaybi veya derinin yapisal degisiklikerine neden olur. Bu etkiler, dusuk ortam sicutliklari ve/veya kabzalar uzerinde asiri bir kavrama sebeb diha buyuk boytlara ulasibilir. Belirtiler ile karsilasildiginda makinenin kullanim surelerini azaltmak ve bir doktara danismak gerekir.
DAIKKAT!
Calisma esnasinda uy
gun bir giysi giyin. Saticiniz is güvenligini garanti etmeye en uygun is kazalarini onlememalzemeleri hakkindaki bilgileri size verecek duzeydedir.
KABZA AYARI (Res. 5)
Arka kabza (1), citteri Düzelte islemlerini daha rahatGPCeklestirmek icin kesim aletine gore 3 farkli pozisyonda yonlendirilebilir.
DIKKAT!
Kabza ayari motor kapa-
liyken gerceklestirilmelidir.
- Cözme kolunu (2) alçaltın.
- Arka kabzayi (1) istenen pozisyona getirin.
- Makineyi kullanmadan once gozmekolumun (2) tamamen yuksek pozisyona donmug oldugundan ve arka kabzanin iyice sabit oldugundan emin olun.
DAIKKAT!
Calisma esnasinda arka
kabza kesim aletinin aldigi pozisyondan bagimsiz olarak her zaman dikey olmalidir (3).
KESIM YONTEMI
DAIKKAT!
Kesim esnasinda makine
her zaman iki elle sikica tutulmalidir.
DAIKKAT!
Calisma esnasinda biçak
lar sikistiginda veya citterin dallarina takildiginda derhal motoru durdurun.
Her zaman icin once Çitlerin iki dikey yanini ve sonra ust kismini kesmek tercih edilir.
- Dikeykesim (Res. 6)
Kesim, bicaigi govdeden olabildigince uzak tutarak asagidan yukariogrubirark hareketiylergeceklestirilmelidir.
Yataykesim (Res.7)
En iyi sonuclar kosim yonune hafif egimli (5^ - 10^) bicak ile, bir ark hareketi ile ve ozellikle cok gur citter durumunda yavaş ve duzenli bir ilerleme ile elde edilir.
CALISMA ESNASINDA BICAKLARIN YAGLANMASI
Calisma esnasinda kesim aleti asiri isindiginda bicakaliric yuzeylerini yaqlamak gerekir.
DAIKKAT!
Bu islem motor kapaly
ken ve biçaklar duruyorkenGPCkeleştilimlidir.
CALISMA SONU
Calisma bittiginde asagidakileri yapmak gerekir:
- Daha once belirtildigi gibi motoru durdurun (Bol. 5).
- Bicaklarin durmasini bekleyin ve korumayi monte edin.
7. BAKIM VE SAKLAMA
Makinenin original etkinligini ve kullanim guvenligini zaman icinde korumak icinogrui bir bakim temeldir.
DAIKKAT!
Bakim islemleri esnasin
da asagidakileri yapmak gerekir:
-bujinibasligini cikarin.
- Motorun uygun sekilde sogumasini bekleyin.
- Bicaklar ile ilgili islemlerde koruyucu eldivenler kullanin.
- Bićak üzerine mudahale durumlari disinda, bićak siperlerini takil tutun.
- Yaglari, benzini veya diger kirtetici materyalleri cevreye atmayin.
MOTOR VE SUSTURUCU TEMIZLIGI
Yangin riskini azaltmak icin basinci hava ile silindirinin kanatlarini sik sik temizleyin ve susturucu bolgesini dallardan, yapraklardan veya diger artiklardan arindirin
HAVA FILTRESI TEMIZLIGI
ONEMLI
Hava滤resi temizligi, maki
nenin iyi islemesi ve omrui incin temeldir.
Temizlik, her 8-10 calisma saatinde birgereklestirilmelidir.
Filtreyi temizlemek icin asağidakileri yapmak gerekir (Res. 8):
- Topuzu (1)oczun, kapaigi (2) ve filtre elementi (3) sikun.
- Filtre elemanini (3) su ve sabun ile yikayin. Benzin veya baska solventler kullanmayin.
- Filtreyi kuruması icin açık havada birakin.
- Topuzu (1) iyice sikarak filtre elemanin (3) ve kapagi (2) tekrar monte edin.
YAKIT FILTRESI
Deponun icinde kirlerin motorun icine girmesini onleyen bir filtrubulunur.
Yilda bir kez Saticiniz tarafindan filtreyi degistirtmeniz gerekir.
BUJI KONTROLU
Periyodik olarak olasi articlari metal ufak bir firca ile cikararak bujiyi dokun ve temizleyin.
Elektrotlararasindaki dogru mesafeyi kontrl edin ve yeniden duzenleyin (Res.9).
Buiyi tedarikteki anahtar ile iyice sikişirarak tek- rar monte edin.
Yanmis elektrotlar veya asinmis yalitici durumunda ve her halukarda her 50 isleme saatinde bir, buji ayni ozellilere sahip bir digeri ile degi,stirilmelidir.
YAKITAYARI
Karbürator, yürürlükteki kanumlara gore minimum zararlı gaz emisyonu ile her kullanım durumunda(Maximum verimi elde edecek sekilde fabrikada ayarlanı.
Kotu verim durumunda her seyden once bicaklarin kismen bloke veya asinmis olmadigi nikontrol edin ve sonra karburasyon ve motor kontrlu icin Saticiniza basvurun.
- Minimum ayari
DIKKAT!
Motor minimumdayken
kesim aleti hareket etmemelidir. Kesim aleti, minimumda olan motor ile hareket ediyor ise, motorun dizgün sekilde ayarlanması icin saticiniza basvurmaniz gerekir.
REDUKTOR YAGLAMASI (Res. 10)
Her 20 calisma saatinde bir, molibden bisulfurlu ozel gresi gresleyiciye (1) enjekte ederek seviyeyi yeniden duzenleyin.
BIÇAKLARIN KONTROLÜ VE TEMİZLIĞİ
DIKKAT!
Bicaklarin bukulmemis
veya hasar gormemis olduklarini ve vidalarin uygun sekilde sikistirilmis olduklarini periyodik olarak kontrol edin.
Tolerans önceden fabrikada belirlenmis olduğundan böçaklararasindaki mesafenin ayarlanması gerekmez.
Bicaklarin扭矩 kaymasini engelleyebilecek artiklarin ic yivlerden temizlenmesini periyodik olarakgereklestirmek gerekir.
Temizligi erfolgkeleistirmek icin asagidakileri yapmak gerekir (Res. 11):
- Somunlari (1) gezetin ve vidalar (2) ve palayi (3) cikarin.
- Yuvalari (4), tozdan ve artiklardan özenli sekilde temizleyin.
- Bicaklarin ic yüzeylerini yağlayın.
- Mesafeleyicileri (5) ve rondelari (6) ve (7) özenli sekilde somunlarin (1) alta yerleşirmeye dikkat ederek vidalar (2) ile palayi (3) yeniden monte edin.
- Somunlari (1) iyice kilitleyin.
DIKKAT!
Calismaya devam etme
den once her zaman somunlarin (1) iyice kilitlenmis oldugunu kontrol edin.
BICAKLARIN BILENMESI
Kesim verimi azaldiğinda ve dollar sik sik takil-mayasciousladiğnda bileme gereklidir.
DIIKKAT!
Asinmis uclu bir biçak a-
sla bilenmemeli, her zaman degistirilmelidir.
ÖNEMLI
Bilemenin özel takimlara ve
gerekli nitelige sahip Saticiniz tarafindan gerekeklestirilmesi her zaman icin tercih edilir.
Bicaklarin bilenmesi gerektiginde, asagidaki bilgileri uygulayarak ince grenli bir ege kullanmak gerekir (Res 12):
- Egeyi kesici ucin üzerine 45^ lik bir aci ile dayayin ve yukaridan kesici ucaogrbu hareket ile devam edin.
- Egenin sadece gidis yolu uzerinde etki gostermesini saglayin ve donus yolunda egeyi cekin.
- Cok az materyal cikarin.
- Tum capaklari bir biley taie giderin.
- Bicaklari yeniden monte etmeden once tumegeleme izlerini giderin ve bicaklari yağlayin.
Bu kilavuzda bulunmayan her bakim islemi sadece Saticiniz tarafindan gereklestownilmelidir.
Uygun olmayan yerlerde veya nitelikli olmayan kisiler tarafindan gerekteklestirilen islemler, her turlu garantinin geçersiz kalmasina neden olur.
MUHAFAZA ETME
Her calisma sonunda, makineyi tozdan ve artiklardan titizlikle temizleyin, kusurlu parcalari onarin veya degistirin ve pasi onlemek icin bicapleri yağlayin.
Makine, bicaklarin koruması.Doğru sekilde monte edilmis olarak hava degisiklikerinden korunan, kuru bir yerde muhafaza edilmelidir.
UZUN SÜRE ÇALISMAMA
ÖNEMLI
Makine icin 2-3 aydan daha
fazla bir calismama suresi ongoruldugunde, calismaya baslamadaki zorluklari veya motora kalici zararlari onlemek icin bazir onlemleri uygulamak gerekir.
- Depolama
Makineyi kaldirmadan once aşaqidakileri yapmak gerekir:
Yakit deposunu boşaltın.
Motoru calistirin ve karbaturün icinde kalmis yum yakiti tuketecek sekilde stop edene kadarnimumuda calistirin.
Motoru soğumaya birakin ve bujiyi seksün.
-Buji deligine bir Cay kasi 2 zamanli motorlar icin yag (yeni) dokun.
- Silindir iciinde yagi dagitmak icin isletme ipini birkac kez cekin.
- Üst olü nokfaya (piston maksimum stokundayken buji deligiinden görulebilir) piston ile bujiyi tekrar monte edin
- Yeniden faaliyete geleme
Makineyi tekrar faaliyete geleirme aninda asagidakileri yapmak gerekir:
-Bujiyi cikarin.
-Yagfazlaliikarini gidermek icin isletme ipini birkac kez calistirin.
- Bujiyi "Buji kontrolü" böllumunde belirtildigi gibi kontrol edin.
- Makineyi "Calismaya hazirlik" böllumunde belirtildigi gibi hazirlayin.
8. ARIZALARI BELIRLEME
ARIZA OLASI NEDEN COZUM
| 1) Motor calismiyor veya calisir pozis- yonda kalmiyor | - Çalıstirma prosedürü.Doğrudehyil - Buji kırli veya elektroliararasındaki mesafe.Doğrudehyil - Hava filtresi billsi | - Talimatlara uyun (bakınüz böl.5) - Bujiyi kontrl edin (bakınüz böl.7) |
| - Filtreyi temizleyin ve/veya değistirin (bakınüz böl.7) | ||
| - Karbūrasyon probleleri | - Satıncına basvu run | |
| 2) Motor calisiyor fakat az güce sahip | - Hava filtresi billsi | - Filtreyi temizleyin ve/veya değistirin (bakınüz böl.7) |
| - Karbūrasyon probleleri | - Satıncına basvu run | |
| 3) Motor düzensiz isliyor veya yük altinda güce sahip değil | - Buji kırli veya elektroliararasındaki mesafe billsi | - Bujiyi kontrl edin (bakınüz böl.7) |
| - Karbūrasyon probleleri | - Satıncına basvu run | |
| 4) Motor aşırı duman çıkariyor | - Hatali kılışim kompozisyonu | - Karaşimi talimatlaraGRE hazırlayın (bakınüz böl.4) |
| - Karbūrasyon probleleri | - Satıncına basvu run |
9. TEKNIK VERILER
| MODEL | HTJ 550 |
| Hacmi ............cm3 | 24,5 |
| Güç ............ kW 0,85 | |
| Buji ............ | NHSP LD L8RTF Y |
| Benzin:yağ orani 50 : 1 | |
| Depo kapasitesi litre 0,33 | |
| Kesim uzunluğu mm 610 | |
| Operatör kulağı sesGPCu seviyesi (ISO 11201) dB(A) | 102,1 |
| Ölçü belirsizligi (2006/42/EC - EN 27574) dB(A) | 3,0 |
| Ölçülen sesGPCu seviyesi (ISO 3744) dB(A) | 107,1 |
| Ölçü belirsizligi (2006/42/EC - EN 27574) dB(A) | 3,0 |
| Titreşim seviyesi (EN 774 - EN 28662) m/s2 | 2,97 |
| Ölçü belirsizligi (2006/42/EC - EN 12096) m/s2 | 1,5 |
| Kütle kg | 5,5 |
10. AKSESUARLAR
Bu makine üzerinde asağidaki kodu taşiyan kesim aletlerinin kullanıması öngörülmustür: 23305004/0
Urunun gelseimi dikkate alinarak, yukarida
belirtilen kesim alelperi, benzer degistirilebilirlik ve isleme guvenligi özelliklerine sahip diger alelter ile zaman icinde degistirilebilirler.
Bästa kund,
Rezacı zaızeni se nesmı
