BEDIENUNGSANLEITUNG SHJ 550 STIGA

DE Tragbare Heckenschere - GEBRAUCHSANWEISUNG

ACKTUNG: vor Inbetriebnahme des Geräts die Gebrauchsanleitung aufmerksamlesen.

Sehr geehrte Kundin, sehr geehrter Kunde, Heckenschere

Wir danken Ihnen, dass Sie unseren Produktien den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen der Gebrauch ihrer neuen Maschine Freude macht und ihren Erwartungen vollkommen entspricht. Dieses Handbuch wurde hereausgegeben, um Sie mit ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu können. Beachten Sie, dass das Handbuch ein wesentlicher Bestandteil der Maschine ist. Halten Sie es stets griffbereit, um es jederzeit einsehen zu können, und liefern Sie es mit, sollen den Sie die Maschine eines Tages an Dritte abtreten oder ausleihen.

Thesee neue Maschine wurde nach den geltenden Bestimmungen entwickelt und hergestellt. Sie arbeitet sich und zuverlässig, wenn sie - unter strikter Beachtung der in thisem Handbuch enthaltenen Anweisungen verwendt wird (Bestimmungsgemäß Gebrauch). Jede andere Verwendung oder die Nichtbeachtung der angezeigten Sicherheitsvorschriften beim Gebrauch bzw. der Anweisungen fur Wartung und Reparatur werden als "unzweckmäßige Verwendung" der Maschine angesehen und haben den Verfall der Garantie und die Ablehnung jeder Verantwortung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entwickelte oder Dritten zugefugte Schaden oder Verletzungen gehen zu Lasten des Benutzers.

Falls Sie keinere Unterschiede zwischen der Beschreibung im Handbuch und der Maschine feststellen sollenen, können Sie davon ausgehen, dass die in dieser Handbuch enthaltenen Informationen auf Grund fortwahrender Verbesserungen des Erzeugnisses Änderungen unterliegen, ohne dass der Hersteller die Pflicht zur Bekanntgabe oder zur Aktualisierung hat, unter der Voraussetzung, dass sich die wesentlichen Eigenschaften für Sicherheit und Betriebsweise nicht verändern. Im Zweifelsfall wenden Sie sichitte an den Handler Viel Spaß bei der Arbeit!

INHALTSVERZEICHNIS

1. Kennzeichnung der wesentlichen Bauteile 2
2. Symbole 3
3. Sicherheitsvorschriften 4
4. Arbeitsvorbereitung 6
5. Motor anlassen, benutzen und ausschalten 7
   6.Maschineneinsatz 9
6. Wartung und Aufbewährung 10
7. Störungssuche 12
8. Technische Daten 12
   10.Zubehor 12

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

1. Motor
2. Schneidvorrichtung (Messer)
3. Schutzplatte
4. Vorderer Handgriff
5. Hinterer Handgriff
6. Entriegelungsvorrichtung hinterer Handgriff
7. Messerschutz
8. Typenschild

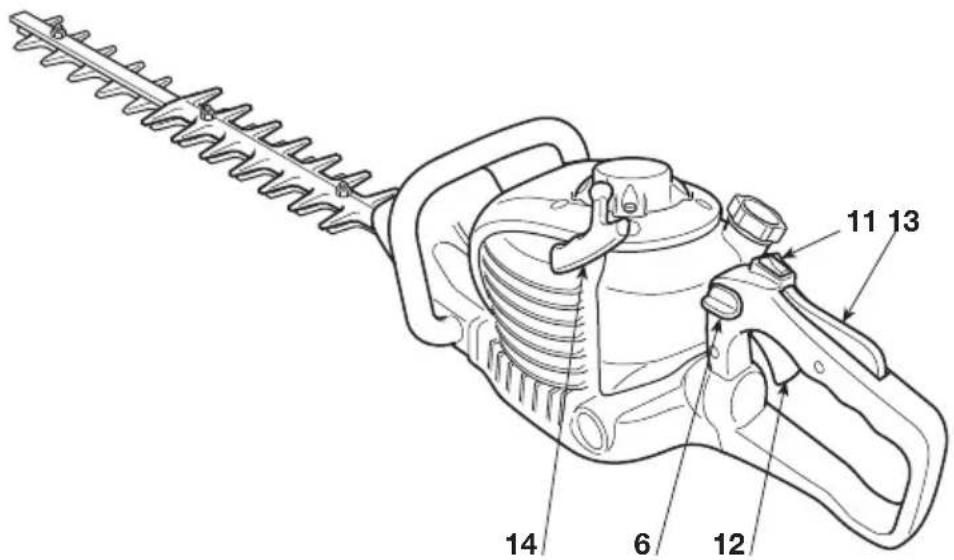

STEUERUNG UND BETRIEBSMITTEL

1. Motorabstellschalter
2. Messersteuerung (Gashebel)
3. Sicherheitsgashebel
4. Startgriff
5. Chokehebel
6. Primer
7. Verschluss Gemischtank
8. Luftfilterdeckel

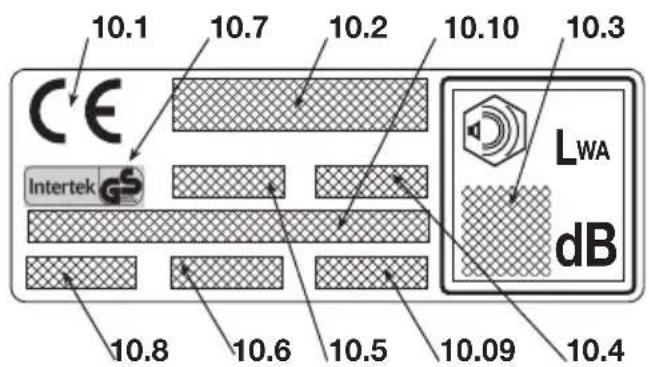

TYPENSCHILD

10.1) Konformitätszeichen gemäß der Richtlinie 98/37/EG (2006/42/EG ab 29/12/2009)
10.2) Name und Anschrift des Herstellers
10.3) Schalleistungspegel LWA gemäß Richtlinie 2000/14/EG
10.4) Bezugsmodell des Herstellers
10.5) Maschinenmodell
10.6) Kennummer
10.7) Prüfzeichen des Prüfinstituts
10.8) Baujahr
10.9) Artikelnummer
10.10) Emission-Nummer

2. SYMBOL

ACHTUNG: Das von Ihnen gekaufte Gerät ist für den Hobbygebrauch gebaut worden.

1) Achtung! Gefahr
2) Vor Inbetriebnahme des Geräts die Gebrauchsanleitung aufmerksamlesen.

3) Ihr Gehör kann bleibend beschädigt werden. Wir weisen den Bediener des Geräts daraufhin, dass er bei normalen Arbeitsbedingungen tätig einer Gerauschbelastung von 85 dB (A) oder mehr ausgesetzt ist.

Bei der Arbeit mit der Maschine müssen entsprechende Schutzvorrichtungen getragen werden, wie Schutzbrille (Gefahr umherfliegender Teile) und Gehorschutz (es besteht Gefahr bleibender Gehorschaden). Sollte während der Arbeit auch die Gefahr herabfallender Gegenstände bestehen, so ist auch ein Schutzhelm zu tragen.
4) Das Messer ist scharf geschliffen und kann leicht Schnittverletzungen verursachen.

BESCHREIBENDE SYMBOLE AN DER MASCHINE (falls vorhanden)

11

11) Gemisichtank

12

RUN

CHOKE

12) Chokehebel

3. SICHERHEITSVORSCHRIFTEN

A) AUSBILDUNG

1) Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Die Maschine nur zu dem, für diesen vorgesehenen Zweck verwenden, d.h. für das Schneiden und Trimmen von Hecken, bestehend aus Strauchern mit kleinen Zweiglein. Ein unzweckmäßiger Gebrauch kann generell gefährlich sein und die Maschine beschädigen. Folgende Punkte gehören zur unzwekkmäßigen Verwendung (beisiplaft):
- Schneiden von Gras im Allgemeinen und vor allem in der Nähe von Bordsteinen;
-Zerkleinern von Materialien fur die Kompostierung;
-Beschneidearbeiten;
- Verwenden der Maschine für den Schnitt von nicht pflanzlichen Materialien;
- Verwenden der Maschine durch mehr als eine Person.
3) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Gebrauchsanweisung verfügbar, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
4) Die Maschinearf nicht von mehr als einer Person benutzt werden.
5) Maschine niemals benutzen:
- während Personen, besonderss Kinder oder Tiere in der Höhe sind.
- wenn der Benutzer mäde ist oder sich nicht wohl führt, oder wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoffe zu sich genommen hat, die seine Aufmerksamkeits- und Reaktionsfähigkeit beeinträchtigen
- wenn der Benutzer nicht imstande ist, die Maschine mit zwei Handen festzuhalten bzw. wenn er bei der Arbeit nicht stabil auf den Beinen das Gleichgewicht halten kann
6) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren konnen.

B) VORBEREITENDE MASSNAHMSN

1) Bei der Arbeit, muss der Benutzer eine geeignete Kleidung tragen, dieihn in seinen Bewegungen nicht hindert
- Enganliegende Schutzkleidung mit schnittfesten Schutzeinsätzen/TRagen
- Handschuhe, Schutzbrille und Schnittfeste Sicherheitschuhe mit rutschfester Sohle/TRagen
Gehorschutz tragen
- Keine Schale, Hémden, Halsketten oder andere lose hängende Zubehöre/TRagen, die sich in der Maschine oder in eventuell auf dem Arbeitsplatz befindlichen Gegenständen verfangen können
- Langes Haar zusammenbinden

2) ACHTUNG: GEFAHR! Benzin ist hochgradig entflammbar:
- Kraftstoff in eigens zu diesen Zweck vorgesehen, zugelassenen Behältern aufbewahren;
- beim Umgang mit Kraftstoffen nicht rauchen;
- Tankverschluss langsam öffnen, um den darin entstandenen Druck langsam abzubauen.
- Kraftstoff nur im Freien mit Hilfe eines Trichters nachfüllen
Kraftstoff ist vor dem Starten des Motors einzufüllen. Wahrend der Motor lauft oder bei keinher Maschinearf der Tankverschluss nicht geöffnet bzw. Benzin nachgeführt werden.
- Falls Benzin übergelaufen ist, damit kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen können.
- Jegliche Spur von eventuell auf der Maschine oder auf dem Boden verschüttetem Benzin sofort entfern;
- Maschine nicht am Befüllungsort starten;
- der Kontakt zwischen Kraftstoff und den Kleidern ist zu vermeiden, und in einem solchen Fall, kleiden Sie sich lieber um, bevor Sie den Motor starten;
- Tankverschluss und Verschluss des Benzinbehalters müssen immer gut zugeschraubt sein.
3) Fehlerhafte oder beschädigte Schalldämpfer auswechseln.
4) Vor dem Gebrauch dieGPCe Maschine grundlich überprüfen und insbesondere:
- der Gashebel und der Sicherheitshebel mösen sich leicht bewegen setzen, nicht klemmen und wenn losgelassen, mösen sie automatisch und Schnell ihre Ausgangsposition wieder einnehmen;
- der Gashebel muss blockiert bleiben, solange der Sicherheitshebel nicht betätig wird;
- der Taster für die Motorausschaltung muss von einer Position auf die andere leicht verstelltbar sein;
- das Elektrokabel und vor allem das Zündkerzenkabel müssen einwandfrei sein, um eine Funken-bildung auszuschreiben und der Stecker muss vorschriftsmaßig an der Zündkerze angebracht sein;
- die Handgriffe und Schutzvorrichtungen der Maschine müssen:gereinigt und abgetrocknet,und schlieBlich an die Maschine fest angebracht werden;
- die Messer dürfen nie beschädigt sein;
5) Vor Arbeitsbeginn muss sichergestellt werden, dass alle Schutzvorrichtungen richtig angebracht sind.

C) DIE MASCHINE IM EINSATZ

1) Der Verbrennungsmotor darf nicht in geschlossen Räumen laufen, in denen sich gefährliche Kohlenmonoxydabgase sammeln konnen.

2) Arbeitsen Sie nur bei Tageslicht oder bei gutem Kunstlicht.
3) Eine sichere und stabile Position einnehmen

• vermeiden Sie so gut wie möglich den Einsatz der Maschine auf nassem oder rutschigem Boden oder jeder falls auf unebenen oder steilen Böden, wenn für den Benutzer bei der Arbeit keine ausreichende Stätigkeit gewährleistet ist;
• vermeiden Sie Treppen und unstabile Plattformen;
• rennen Sie nicht, gehen Sie immer vorsichtig voran und achten Sie auf die Bodenunbehenheiten und auf die Anwesenheit eventueller Hindernisse.
  4) Beim Anlassen des Motors die Maschine mit der freien Hand fest auf den Boden drücken.
• den Motor erst mindestens 3 Meter vom Befüllungsort entfernt starten;
• versichert Sie sich, dass sich in Maschinenreichweite keine anderen Personen befinden.
• Schalldämpfer und demnach auch die Abgase nie gegen entflammbare Stoffe richten
  5) Andern Sie nicht die Grundeinstellung des Motors oder überdrehen Sieihn nicht.
  6) Sicherstellen, dass sich die Messer nicht bewegen solange der Motor leer lauft, und dass nach Betätigung des Gashebels der Motor dann auch schnell wieder auf den Leerlauf gebracht wird.
  7) Achten Sie darauf, dass das Messer nicht gegen Fremdkörper hart aufprallt und auf das eventuell durch die Reibung der Messer herumfliegende Material.
  8) Der Motor ist abzustellen:
• wenn Sie die Maschine unbewacht setzen.
• bevor Sie nachtanken.
  9) Schalten Sie den Motor ab undziehen Sie das Kerzenkabel Heraus:
• bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführren;
• nach dem ein Fremdkörper getroffen wurde. Prüfen Sie, ob an der Maschine Schäden entstanden sind, und führen Sie die erforderlichen Reparaturen aus, ehe Sie die Maschine wieder benutzen.
• wenn die Maschine auf anormale Weise zu vibrieren beginnnt (Sofort die Ursachen der Vibrationen ausfindig machen und die notwendigen Untersuchungen in einem Fachbetrieb durchführten halten).
• wenn die Maschine nicht benutzt wird.

D) WARTUNG UND LAGERUNG

1) Sorgen Sie damit, dass alle Muttern, und Schrauben fest angezogen sind, um safer zu sein, dass das Gerät immer unterugen Bedingungen arbeitet. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und die Einhaltung der Leistungsfähigkeit.
2) Bewahren Sie die Maschine mit Benzim im Tank niemals innerhalb eines Raumes auf, in dem Benzindampfe mit offenem Feuer, einer frei Ben quelle oder Funken in Beruhrung kommt konnten.
3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.

4) Um die Brandgefahr zu vermindern, ist der Motor, der Abgasschalldampfer und der Lagerort für die Kraftstoffe stets frei von Zweigresten, Blättern oder überflüssigem Fett zu halten; Behälter mit Schneidresten niemals innerhalb eines Raumes setzen.
5) Falls der Tank zu entleeren ist, muss dies im Freien erfolgen und bei kaltem Motor.
6) Tragen Sie bei jedem Eingriff auf der Schneidvorrichtung Handschuhe.
7) Achten Sie auf das Messerscharfen. Alle an den Messern durchzuführenden Arbeiten setzen gezielte Kompetenzen und den Einsatz spezieller Werkzeuge voraus; aus Sicherheitsgründen sollenn diese immer von Fachleuten ausgeführrt werden.
8) Verwenden Sie, aus Sicherheitsgründen, nie die Maschine mit abgenutzten oder beschädigten Teilen. Die beschädigten Teile müssen ersetzt und dürfen niemals repariert werden. Nur Original-Ersatzteile verwenden. Nicht gleichwertige Ersatzteile konnen die Maschine beschädigten und ihre Sicherheit gefährden.
9) Maschine nicht in Kinderreichweite aufbewahren!

E) TRANSPORT UND HANDHABUNG

1) Folgende Hinweise müssen bei Transport und Handhabung der Maschine beachtet werden:
- Motor ausschalten; abwarten bis die Messer vollständig stillstehen, Zündkerzenstecker abtrennen;
- Messerschutz anbringen;
- Maschine ausschließlich an den Handgriffen aufheiten und die Messer in die der Laufrichtung entgegengesetzte Richtung positionieren;
2) Solle der Transport der Maschine mit einem Kraftfahrzeug erfolgen, so muss sie so aufgestellt werden, dass sie keine Gefahr darstellt und auch gut befestigt werden, um das Umkippen mit nachfolgender Schadenentstehung und Kraftstoffauslauf zu verhindern.

F) WIE IST DAS HANDBUCH ZU LESEN

Im Text des vorliegenden Handbuchs sind einige besonderss wichtige Abschnittte entsprechlich gekenn-zeichnet, wobei die Bedeutung solcher Kennzeichnungen wie folgt zu verstehen ist:

ANMERKUNG

oder

WICHTIG

Liefert erläuternde Hinweise

oder andere Angaben über bereits an früherer Stelle gemachte Aussagen, mit der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden.

ACHTUNG!

Im Falle der Nichtbeachtung

besteht die Möglichkeit, sich selbst oder Dritte zu verletzen

GEFAHR!

Im Falle der Nichtbeachtung

besteht die Möglichkeit, sich selbst oder Dritte schwer zu verletzen, mit Todesgefahr.

4. ARBEITSVORBEREITUNG

MASCHINENÜBERPRÜFUNG

Bevor Sie mit der Arbeit starten, muss folgenden geprüft werden:

• dass an der Maschine und am Messer alle Schrauben angezogen sind;
• dass die Messer scharf und nicht beschädigt sind;
• dass der Luftfilter sauber ist;
• dass die Schutzeinrichtungen festsitzen und ausreichend sind;
• dass die Handgriffe richtig befestigt sind.

GEMISCHZUBEREITUNG

These Maschine ist mit einem Zweitaktmotor ausgestattet, der mit einem Benzin-Ol-Gemisch betrieben wird.

WICHTIG

Die Verwendung von Benzin

allein beschädigt den Motor und hat den Verfall der Garantie zur Folge.

WICHTIG

Verwenden Sie nur hochwerte

ges Benzin und Schmieröl, um die Gesamtleistungen und die Standzeit der mechanischen Teile auch langfristig sicherzustellen.

- Benzineigenschaften

Nur bleifreies Benzin (grünes Benzin) mit einer Oktanzahl unter 90 NO verwenden.

WICHTIG

Grüne Benzin neigt dazu, im

Behalter Ablagerungen zu bilden, wenn es über 2 Monate aufbewahrt wird. Verwenden Sie stets frisches Benzin!

- Oleigenschaften

Verwenden Sie nur hochwertige, für Zweit aktmotoren spezifische Kunstöle.

Bei ihrer Handlender sind speziell für solche Motoren entwickelte Ole erhältlich, die hohe Leistungen gewährleisten können.

Die Verwendung solcher Ole ermitteligt eine 2% -ige Gemischzugammensetzung, d.h. bestehend aus 1 Teil Öl fur jeweils 50 Teile Benzin.

Gemischzubereitung und -lagerung

GEFAHR!

Benzin und Gemisch sind entflammbar!

-Benzin und Gemisch ausschließlich in eigens fur Kraftstoffe zugelassenen Behältern aufbewahren, undzaran einem sicheren Ort,fern von Wärmequellen und offenen Flammen
- Die Behälter niemals in Kinderreichweite aufbewahren.
- Rauchen Sie während der Gemischzubereitung nicht und versuchen Sie die Benzindämpfe nicht einzuatmen.

Die Tabelle zeigt die, je nach eingesetztem Öl benötigten Benzin- und Ölmengen für die Gemischzubereitung.

Benzin Synthesisches Öl 2-Takt
Liter Liter cm		3
1	0	,
2	0	,
3	0	,
5 0,10 100
10 0,20 200

Für die Gemischzubereitung:

• in einen zugelassenen Kanister ca. die Hälfte der angegebenen Benzinmenge geben.
  -das ganze OI dazugeben, so wie in der Tabelle vorgeschreiben.
  -schlieBlich auch das restliche Benzin.
• den Behälter verschlieben und energisch schütteln.

WICHTIG

Das Gemisch ist einem standi-

gen Alterungsprozess ausgesetzt. Bereiten Sie nicht zu große Mengen davon vor, um Ablagerungen zu vermeiden.

WICTIG

Gemisch- und Benzinbehalter

immer schon getrennt und identifizierbar aufbewahren, um eine Verwechselungsgefahr bei der Benutzung auszuschlieben.

WICHTIG

Reinigen Sie regelmäßig die

Benzin- und Gemischbehälter, um eventuelle Ablagerungen zu entfernen.

NACHFULLEN VON KRAFTSTOFF

Rauchen Sie beim Nach-ucher Sie die Benzindämpfe

Behalterverschluss stets sich darin gegebenenfalls

Vor dem Nachfüllen:

Gemischbehalter gut schütteln.
- Maschine auf einer ebenen Fläche, in stabiler Position mit nach oben gerichteten Tankverschluss aufstellen.

• Tankverschluss und umliegenden Bereich reinigen, damit beim Nachfüllen kein Schmutz in den Tank gerät.
• Verschluss vorsichtig öffnen, um den Druck langsam abzulassen. Immer mit einem Trichter nachfüllen, und den Tank nicht bis zum Rand füssen (Abb. 1).

Den Behälter immer sehr

gutverschlieben.

Sofort alle eventuell auf der

Maschine oder auf dem Boden verschütteten Gemschrückstände entfernen und den Motor solange nicht anlassen, bis sich alle Benzindampfe verfluchtigt haben.

5. MOTOR ANLASSEN, BENUTZEN UND AUSSCHALTEN

ANLASSEN DES MOTORS

Der Motor darf erst angelas

sen werden, wenn er mindestens 3m vom Kraftstoff-Befüllungsort entwickelnt ist.

Vor dem Starten des Motors:

• Maschine stabil auf dem Boden aufstellen.
• Messerschutz beseitigen.
• Sicherstellen, dass das Messer den Boden oder sonstige Gegenstände nicht berührt.
• Sicherstellen, dass der Handgriff in derzentalen Position blockiert ist.

- Kaltstart

ANMERKUNG

Unter Kaltstart versteht sich

das Anlassen nach mindestens 5 Min. von der Motorausschaltung oder nach der Kraftstoffnachfüllung

Um den Motor anzulassen (Abb. 2):

1. Schalter (1) auf Position «l» drücken.

2. 7-10 Mal leicht auf die Primer-Kraftstoffpumpe (2) drucken, bis der Kraftstoff aus dem Entlufterrohr flieBt.

3. Den Bedienungshebel des Starters (3) auf Position «CHOKE» stellen.
4. Maschine mit einer Hand auf dem Handgriff fest auf den Boden drücken, damit Sie beim Anlassen die Kontrolle der Maschine nicht zu verlieren.

Wenn die Maschine nicht

festgehalten wird, konnte die vom Motor entwickelte Schubkraft den Benutzer aus dem Gleichgewicht bringen, oder das Messer gegen einen Gegenstand oder gegen denselben Benutzer schleudern.

1. Den Startgriff 10-15 cm langsam Herausziehen, bis ein gewisser Widerstand zu spuren ist, dann ein paar Mal weiterziehen bis die ersten Zündungen wahrgenommen werden.

WICHTIG

Um Beschädigungen zu ver

meiden, das Seil lieber nicht ganz Herausziehen und nicht mit dem Rande der Seilführungsoffnung in Berührung bringen und den Griff loslassen, damit aber verhindern, dass das Seil unkontrolliert wieder eingezogen wird.

1. Den Startgriff erneutziehen, bis das korrekte Anlassen des Motors erreicht wurde.
2. Den Bedienungshebel des Starters (3) auf Position «RUN» stellen.
3. Lassen Sie den Motor mindestens 1 Minute im Leerlauf laufen, bevor Sieihn auf die hochste Drehzahl beschleunigen.

WICHTIG

Sollte der Griff (4) des Anlas

serseils mehrmals betätigter werden, solange sich der Starterhebel (3) aber noch auf Position «CHOKE» befindet, konnte dadurch der Motor überflutet und das Anlassen erschwert werden.

Bei überflutetem Motor Zündkerze entfernen und leicht am Griff (5) des Anlassserseilsziehen, um den überflüssigen Kraftstoff zu entfernen; dann die Elektroden der Zündkerze abtrocknen und wieder einsetzen.

- Warmstart

Für den Warmstart (sofort nach Motorausschaltung), Punkte 1 - 4 - 5 - 6 des oben beschriebenen Ablaufs befolgen.

MOTOREINSATZ (Abb. 3)

Die Geschwindigkeit der Schneidvorrichtung wird über den auf dem hinteren Handgriff (2) positionierten Gashebel (1) gesteuert.

Die Betätigung theses Hebels kann nur erfolgen wenn gleichzeitig der Sicherheitsgriff gedrückt wird (3).

Die Bewegung wird vom Motor auf die Messer übertragen, und bzw. über eine Fliehbraftkupplung, mit der die Bewegung der Messer verhindert wird, solange der Motor im Leerlauf lauft.

ACHTUNG!

Verwenden Sie die Maschine

nicht, wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt; in dieser Fall muss der Handler zu Rate gezogen werden.

Die korrekte Arbeitsgeschwindigkeit erreicht man wenn der Gashebel (1) bis zum Anschlag betätig wird.

WICTIG

Während der ersten 6-8 Stun

den Maschineneinsatz, den Motor nicht mit der Hochstdrehzahl benutzen.

MOTORAUSSCHALTUNG (Abb. 4)

Um den Motor auszuschalten:

• Den Gashebel loslassen (1) und den Motor einige Sekunden lang im Leerlauf laufen setzen.
• Den Schalter (2) auf Position «O» drücken.

ACHTUNG!

Wenn der Motor auf den

Leerlauf gebracht wird, dauert es einige Sekunden bis die Messer vollständig stillstehen.

6. MASCHINENEINSATZ

Für einen rücksichtsvollen Einsatz den anderen und der Umwelt gegenüber:

• vermeiden Sie es, ein Störelement darzustellen.
• halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidrente.
• halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Öl, Benzin, beschädigten Teilen oder sümttlichen weiteren umweltschädlichen Stoffen.
• Die Entsorgung der Verpackung muss gemäß der örtlichen Vorschriften erfolgen.

ACHTUNG!

Bei längerfristiger Arbeit mit

vibrierenden Werkzeugen können vor allem bei Personen mit Durchblutungsstörungen Verletzungen und Gefäßerkrankungen (bekannt als "Raynaud-Syndrom" oder "Leichenfinger") auftreten. Die Symptome können die Höhe, Handgelenke und Finger betreffen, und stellen sich als Gefühl-slosigkeit, Kribbeln, Kitzeln, Schmerzen, blasse Haut oder strukturelle Veränderungen der Haut. Diese Effekte können durch niedrige Umgebungs-temperatren bzw. durch besonders festes Greifen der Handgriffe verstärkt werden. Beim Auftreten der Symptome müssen die Verwendungszeiten der Maschine verkurzt, und ein Arzt aufgesucht werden.

ACHTUNG!

Tragen Sie während der Ar

beit eine zweckmäßige Kleidung. Ihr Handler kann Ohnen nützliche Informationen über die besten Arbeitssschutzvorrichtungen geben, die ihre Sicherheit während der Arbeit gewährleisten.

EINSTELLUNG DES HANDGRIFFS (Abb. 5)

Der hintere Handgriff (1) kann der Schneidvorrichtung gegenüber 3 verschiedene Orientierungen einheiten; dies erleichtert die Feinarbeiten an den Hecken.

ACHTUNG!

Die Einstellung des Hand

griffs muss mit ausgeschaltetem Motor erfolgen.

• Entriegelungshebel absenken (2).
• Den hinteren Handgriff (1) in die gewünschte Position verstellen.
• Vor dem Maschineneinsatz sicherstellen, dass der Entriegelungshebel (2) vollständig in die obere Lage zurückgekehrt ist, und dass der wichtere Handgriff fest sitzt.

ACHTUNG!

Während der Arbeit muss

sich der hintere Handgriff immer in der vertikalen Position befinden, undzarunabhängig von der jeweiligen Position der Schneidvorrichtung (3).

SCHNEIDMODUS

ACHTUNG!

Beim Schneider muss die

Maschine immer mit zwei Händen festgehalten werden

ACHTUNG!

Den Motor+Ausschal

ten, sollenen sich die Messer während des Einsatzes festklemmen oder in den Heckenzweigen verfangen.

Esistimmerratsam,zuerst die vertikalenHeckenseiten,danndenoberenBereichzuschneiden.

• Vertikaler Schnitt (Abb. 6)

Der Schnitt sollte mit einer bogenförmigen Bewegung von unten nach oben erfolgen, wobei das Messer soweit wie möglich vom Körper entfernt gehalten wird.

• Horizontaler Schnitt (Abb. 7)

Die besten Ergebnisse erzielt man mit einem in die Schneidrichtung leicht (5^ - 10^) geneigtem Messer, einer Bogenbewegung und einem langsamen, gleichmäßigen Vorschub, vor allem bei sehr dichten Hecken.

MESSERSCHMIERUNG WÄHREND DES EINSATZES

Solle sich die Schneidvorrichtung übertrieben erhitzen, so müssen die Messerinnenflächen geschmiert werden.

ACHTUNG!

Dieser Vorgang damit aus

schlieBlich bei ausgeschalteten Motor und stillstehendem Messer erfolgen.

ARBEITSSCHLUSS

Wenn die Arbeit beendet ist:

• Motor wie vorangehend (Kap. 5) beschrieben ausschalten.
• Abwarten bis die Messer vollständig stillstehen und Schutzvorrichtung anbringen.

7. WARTUNG UND AUFBEWAHRUNG

Eine korrekte Wartung ist grundsätzlich notwendig, um die ursprüngliche Effizienz und Einsatzsicherheit der Maschine zu bewahren.

ACHTUNG! griffe:

Während der Wartungsein

-Zundkerzenstecker abtrennen.
- abwarten bis der Motor ausreichend abgekühlt ist.
- für Eingriffe im Messerbereich Schutzhand-schuhe/TRagen.
-Messerschutzvorrichtung nicht entfernen, es sei. dann, die Eingriffe müssen auf dem Messer selbst vorgenommen werden.
- Ole, Benzin oder andere verschmutzende Stoffe vorschrifsmäßig entsorgen.

REINIGUNG DES MOTORS UND DES SCHALLDÄMPFERS

Um die Brandgebung auf ein Minimum einzuschranken, die Zylinderrippen führig mit Pressluft reinigen und den Bereich des Schalldämpfers von Zweiglein, Blättern und anderen Rückständen befren.

REINIGUNG DES LUFTFILTERS

WICHTIG Die Reinigung des Luftfilters ist die Voraussetzung fur einen einwandfrei Betrieb und eine large Standzeit der Maschine.

Die Reinigung sollte alle 8-10 Stunden Maschineneinsatz erfolgen.

Für die Filterreinigung (Abb. 8):

• Das Handrad (1) lösen, Abdeckung (2) und Filterelement (3) entfern.
• Das Filterelement (3) mit Wasser und Seite wiesen. Kein Benzin oder andere Lösungsmittel verwenden.
• Den Filter an der Luft trocknen halten.
• Das Filterelement (3) und die Abdeckung (2) wieder auflegen und das Handrad (1) bis zum Anschlag fest anziehen.

KRAFTSTOFFFILTER

Im Tank befindet sich ein Filter, der die Unreinheiten aufgangt und so vermeidet, dass sie in den Motor gehalten.

Einmal im Jahr solte der Filter von ihrem Handler ausgewechselt werden.

ÜBERPRÜFUNG DER ZündKERZE

Regelmäßig die Zündkerze entfernen und damit eventuelle Ablagerungen mit einem Metallbürstchen entfernen.

Kontrollieren Sie den Elektrodenabstand (Abb. 9) und stellen Sieihn gegebenenfalls wieder her.

Zündkerze wieder einsetzen und mit dem mitgelieferten Schlüssel bis zum Anschlag festziehen.

Die Zündkerze muss mit einer gleichwertigen Zündkerze mit entsprechenden Eigenschaften ersetzt werden, falls die Elektroden abgebrannt oder die Isolierung beschädigt ist, und auf jeder Fall nach jeweils 50 Betriebsstunden.

VERGASEREINSTELLUNG

Der Vestleistungen erbracht werden, und bzw. bei einer minimalen Freisetzung von schädlichen Gasen und in Übereinstimmung mit den geltenden Normen. Bei schwachen Leistungen vorab sicherstellen, dass die Messer nicht teilweise blockiert oder verformt sind; wenden Sie sich an ihren Handler zur Überprüfung von Vergasung und Motor.

• Leerlaufeinstellung

ACHTUNG!

Die Schneidvorrichtung darf

sich bei leer laufendem Motor nicht bewegen. Wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt, müssen Sie ihren Handler für die korrekte Motoreinstellung zu Rateziehen.

GETRIEBESCHMIERUNG (Abb. 10)

Nach jeweils 20 Betriebsstunden den Füllstand mit einem Molybdändisulfid Spezialfett wieder herstellen, wobei letzteres in die Fettbüchse (1) eingespritzt wird.

KONTROLLE UND REINIGUNG DER MESSER

ACHTUNG!

Regelmäbig prüfen, dass die

Messer nicht verbogen und die Schrauben korrekt angezogen sind.

Der Messerabstand muss nicht eingestellt werden,\ deses Spiel ist werssbeitig voreingestellt.

Die inneren Kanäle müssen regelmäßig gereinigt werden, da die Verschmutzungen eine korrekte Bewegung der Messer verhindern besteht.

Zum Reinigen wie folgt vorgehen (Abb. 11):

Die Muttern (1) abschrauben und die Schrauben (2) und die Strebe (3) entfern.
- Osen (4) sorgfältig von Staub und Rückständenbefreien.
- Innere Oberflächen der Messer reinigen.
Die Strebe (3) wieder mit den Schrauben (2) montieren, darauf auf die korrekte Positionierung der Abstandshalter (5) und der Scheiben (6) und (7) unter den Muttern (1) achten.
Die Muttern (1) festziehen.

ACHTUNG!

Versichern Sie sich immer,

dass die Muttern (1) fest angezogen sind, bevor Sie die Arbeit wieder aufnehmen.

MESSERSCHÄRFEN

Nachschäfen ist notwendig, wenn die Schnittleistung sindt und sich die Zweige oft verfangen.

ACHTUNG!

Ein Messer mit verschisse

nen Schneidenarf Nie nachgeschärft,sondern immer ersetzt werden.

WICHTIG

Es empfehl't sich immer, dass

Ihr Handler das Nachscharfen übernimmt, da er über die notwendigen Werkzeuge und die erforderlichen Kennnisse verfügt.

Falls die Messer nachgeschäft werden müssen, ist eine feinkörnige Feile einzusetzen und folgenden zu beachten (Abb. 12):

• Feile (1) mit einem 45^ -Grad-Winkel auf die Schneide (2) auflegen, und mit einer Bewegung von oben gegen die Schneidekante arbeiten.
• Darauf achten, dass die Feile nur bei der Vorwartsbewegung greift, beim Zurückziehen leicht anheben.
• Nur sehr weniger Material abtragen.
• Alle Grate mit einem Schleifstein beseitigen.
• Alle Schleifspuren beseitigen und Messer vor dem Einbau einschmieren.

AUSSERORDENTLICHE EINGRIFFE

Alle in dieser Handbuch nicht enthaltenen Wartungseingriffe * dürfen ausschließlich von Ihrem Handler vorgenommen werden.

Eingriffe, die nicht von einer Fachstelle oder von unqualifiziertem Personal ausgeführrt werden, haben grundsätzlich den Verfall der Garantie zur Folge.

AUFBEWAHRUNG

Nach jedem Arbeitseinsatz die Maschine sorgfältig reinigen und Staub und Rückstände entfern, die beschädigten Teile reparieren oder ersetzen und die Messer einfetten, um dem Rosten vorzubeugen.

Die Maschine muss an einem trockenen Ort aufbewahrt werden, vor Witterung geschützt und mit dem vorschriftsgemäß angebrachten Messerschutz.

LÄNGERE STILLSTANDZEITEN

WICHTIG

Falls die Maschine voraus

sichtlich über 2-3 Monate nicht eingesetzt wir, muss folgenden gemacht werden, um Schwierigkeiten bei der Wiederinbetriebnahme oder permanente Motorschaden zu vermeiden.

Lagerung

Ehe die Maschine stillgelegt wird:

• Den Kraftstofftank. entleeren.
• Den Motor starten und im Leerlauf laufen setzen bisher ausschaltet, so dass der restliche Kraftstoff vollständig aufgebraucht wird.
• Den Motor abkühlen setzen und die Zündkerze entfern.
• In die Öffnung der Zündkerze einen Löffel Öl für Zweitakter (neues) einleeren.
  -Mehrmals am Anlasserseilziehen,damit sich das Öl imZylinder verteilt.
• Zündkerze schließlich wieder einsetzen wenn sich der Kolben am oberen Totpunkt befindet (durch die Zündkerzenöffnung ersichtlich), wenn der Kolben seinen hochsten Hub erreicht hat.

- Wiedereinsatz

Wenn die Maschine wieder in Betrieb gesetzt wird:

-Zündkerze entfernen.
- Ein paar Mal an der Anlasserschnurziehen, um das überflüssige Öl zu beseitigen.
- Zündkerze überprüfen, so wie unter Kapitel "Überprüfung der Zündkerze" beschrieben.
- Maschine so einstellen, wie unter Kapitel "Maschinenvorbereitung" beschrieben.

8. STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE ABHILFE

1) Motor kann entweder nicht gestartet werden, oder schaltet(sofort aus.	- Falscher Anlassvorgang - Zündkerze schmutzig oder nicht korrekter Elektrodenabstand - Verstopfter Luftfilter - Probleme der Gemischaufbereitung	- Anweisungen befolgen (siehe Kap. 5) - Zündkerze überprüfen (siehe Kap. 7) - Filter reinigen bzw. auswechseln (siehe Kap.7) - Sich mit dem Handler in Verbindung setzen
2) Motor kann gestartet werden, erbringt aber eine schwache Leistung	- Verstopfter Luftfilter - Probleme der Gemischaufbereitung	- Filter reinigen bzw. auswechseln (siehe Kap.7) - Sich mit dem Handler in Verbindung setzen
3) Der Motor lauft unregelmäßiger oder erbringt unter Belastung keine Leistung.	- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand - Probleme der Gemischaufbereitung	- Zündkerze überprüfen (siehe Kap. 7) - Sich mit dem Handler in Verbindung setzen
4) Der Motor weist eine übertriebene Rauchentwicklung auf	- Falsche Gemischzusammenstellung - Probleme der Gemischaufbereitung	- Gemisch gemäß Anweisungen zubereiten (siehe Kap. 4) - Sich mit dem Handler in Verbindung setzen

9. TECHNISCHE DATEN

MODELL	HTJ 550
Hubraum ............ cm3	24,5
Leistung ............ kW	0,85
Zündkerze ............	NHSP LD L8RTF Y
Benzin-Öl-Verhältnis	50:1
Tankinhalt liter	0,33
Schnittlänge mm	610
Gewichteter Schaldruck am Ohr des Bedieners (ISO 11201) dB(A)	102,1
Messungenauigkeit (2006/42/EG - EN 27574) dB(A)	3,0
Gemessener Schallleistungspegel (ISO 3744) dB(A)	107,1
Messungenauigkeit (2006/42/EG - EN 27574) dB(A)	3,1
Gewichteter Vibrationspegel (EN 774 - EN 28662) m/s2	2,97
Messungenauigkeit (2006/42/EG - EN 12096) m/s2	1,5
Masse kg	5,5

10. ZUBEHÖR

Bei dieser Maschine ist der Einsatz von Schneidewerkzeugen mit folgenden Code vorgesehen:

23305004/0

Aufgrund der Weiterentwicklung des Produkks konn

ten die oben genommen Schneidewerkzeuge im Laufe der Zeit durch andere ersetzt werden, die gleiche Eigenschaften der Austauschbarkeit und Betriebssicherheit aufweisen.

Estimado CLIENTE,

5. STARTEN - GEBRUK - UITSCHAKELEN MOTOR

STARTEN VAN DE MOTOR

Indien machine nicht stevig

9. TECHNISCHE GEGEVENS

TYPE	HTJ 550
Cilinderinhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	24,5
Vermogen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Bougie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. NHSP LD L8RTF Y
Verhouding benzine : olie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Inhoud reservoir . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Snijlengte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Geluidsdrukniveau aan het oor van de bediener (ISO 11201) . . . . . . . . . . dB(A) Meetonzekerheid (2006/42/EG - EN 27574) . . . . . . . . dB(A) Gemeten geluidsniveau (ISO 3744) . . . . . . . . dB(A) Meetonzekerheid (2006/42/EG - EN 27574) . . . . . . . dB(A) Trillingsniveau (EN 774 - EN 28662) . . . . . . . m/s² Meetonzekerheid (2006/42/EG - EN 12096) . . . . . . . m/s² Masse . . . . . . . . . . kg	102,1 3,0 107,1 3,0 2,97 1,5 5,5

10. ACCESSORIES

OLAGANUSTU MUDAHALELER

- Egenskaper für bensinen

ANVÄNDNING AV MOTORN (Fig. 3)

LÄNGRE TIDS UPPEHÄLL

VIKTIGT

1. TÄRKEIMPIEN OSIEN TUNNISTUS

LÄNGEVARENDE STILSTAND

BRUK AV MOTOREN (Fig. 3)

STANS AV MOTOREN (Fig. 4)

He Kopnctete ja Maunhata

ako ypeoT 3a ceyebe ce Ibuxk Kora MOTopoTe Ha MNHMym, BO Toj Cnyuj, Tpe6a da KOHTaK- Tnpate Co 3actanHKOT.

PpaBnHaTa 6p3nHa Ha pa6oTaTa ce noCTnHyBa Co paKaTa 3a 3a6p3yBaHe (1) BO dOlen npabeu.

BAXHO

Bo TeKoT Ha npBnTe 6-8 yaca

OД paBoTa Ha MaUuHaTa, KOpIcTeTe rO MOTopoT Ha MaKcMMy BpTeKn.

3AINPAHbE HA MOTOPOT (cN. 4)

3a da ro 3acTaHete MOTOPOT:

• Otnyuwtete ja paukata 3a 3abp3yBaHe (1) n octabeTe ro MOTOpT da pa6OTn HeKoNk CyuHn.
  -Cbptete ro INHdkaTopoT (2) BO no3nuija «O».

BHIMAHNE!

UToM Ke ro cTaBnTe 3a6p3y

BaHBeTo Ha MNHMym, Notpe6Hc HeKoNky ceKyHn nped da 3actaHaT HOKeBnte.
