Teknik Özellikleri	Detaylar
Fırın Türü	Elektrikli fırın
Kapasite	XX litre (belirlenecek)
Güç	XX watt (belirlenecek)
Pişirme Modları	Konveksiyon, ızgara, geleneksel pişirme (belirlenecek)
Boyutlar	XX cm x XX cm x XX cm (belirlenecek)
Ağırlık	XX kg (belirlenecek)
Enerji Sınıfı	A, A+, A++ (belirlenecek)
Kullanım	Sezgisel kontrollerle kolay kullanım
Bakım	İç yüzeyde yapışmaz kaplama ile kolay temizlik
Servis	Contalar ve ısıtıcı elemanların düzenli kontrolü
Güvenlik	Kilitli kapı sistemi, aşırı ısınmaya karşı koruma
Genel Bilgiler	XX yıl garanti (belirlenecek), satış sonrası servis mevcut

Sık sorulan sorular - OBO 2111 OK

OK OBO 2111 fırınımın sıcaklığını nasıl ayarlarım?

Sıcaklığı ayarlamak için, kontrol panelindeki sıcaklık seçme düğmesini istediğiniz sıcaklığa ulaşana kadar çevirin. Ayarı onaylamak için dijital ekranı kontrol edin.

Fırınım neden ısınmıyor?

Öncelikle fırının doğru şekilde takılı olduğundan ve prizde elektrik olduğundan emin olun. Ardından termostatın doğru ayarlandığını kontrol edin. Sorun devam ederse, arızalı bir ısıtıcı elemanı olabilir.

OK OBO 2111 fırınımın içini nasıl temizlerim?

Aşındırıcı olmayan bir fırın temizleyici ve yumuşak bir bez kullanın. İç yüzeyi çizebilecek sert süngerlerden kaçının. Daha derin temizlik için, modeliniz destekliyorsa yüksek sıcaklıkta temizlik fonksiyonunu da kullanabilirsiniz.

Fırınım garip bir ses çıkarıyor, ne yapmalıyım?

Sesler arızalı bir fan veya düzgün çalışmayan bir ısıtıcı elemanından kaynaklanabilir. Fanın önünde engel olup olmadığını kontrol edin. Ses devam ederse, kalifiye bir teknisyene başvurun.

Fırınımda buharlı pişirme fonksiyonunu nasıl kullanırım?

Buharlı pişirme fonksiyonunu kullanmak için, kullanım kılavuzundaki talimatlara göre su haznesini doldurun ve ardından kontrol panelinden buharlı pişirme fonksiyonunu seçin.

OK OBO 2111 fırınımla hangi aksesuarları kullanmalıyım?

Sadece modelinize uygun aksesuarları kullanın, örneğin fırın tepsileri ve ızgaralar. Uygun olmayan metal aksesuarlar fırına zarar verebilir, bunlardan kaçının.

OK OBO 2111 fırınımı nasıl sıfırlarım?

Fırını sıfırlamak için, kapatın ve yaklaşık 5 dakika boyunca fişini çekin. Tekrar takın ve açın. Bu, bazı küçük sorunları çözebilir.

Fırın hata kodu gösteriyor, ne anlama geliyor?

Hata kodları genellikle belirli bir sorunu gösterir. Gösterilen kodun anlamını öğrenmek için kullanım kılavuzuna bakın ve sorunu çözmek için talimatları izleyin.

Fırınım kapanmıyor, ne yapmalıyım?

Fırın kapanmıyorsa, cihazın fişini birkaç dakika çekmeyi deneyin. Sorun devam ederse, bu elektriksel bir sorun veya anahtarda arıza olabilir. Yardım için bir uzmana başvurun.

Fırınımda aynı anda birden fazla yemek pişirebilir miyim?

Evet, aynı anda birden fazla yemek pişirebilirsiniz, ancak fırını aşırı doldurmamaya dikkat edin. Sıcak havanın iyi dolaşabilmesi için yemekler arasında yeterli boşluk bırakın.

KULLANIM KILAVUZU OBO 2111 OK

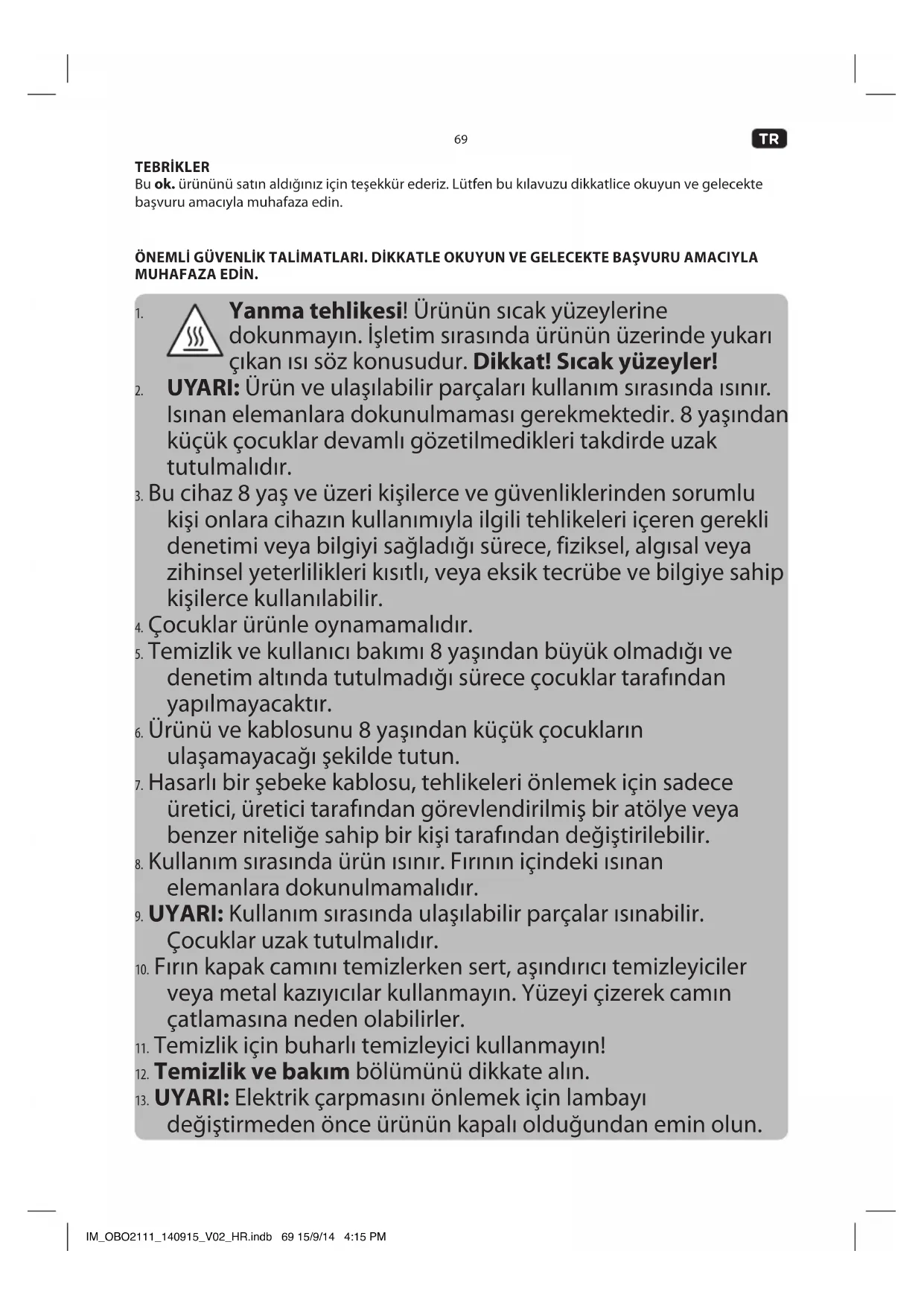

TEBRİKLER Bu ok. ürününü satın aldığınız için teşekkür ederiz. Lütfen bu kılavuzu dikkatlice okuyun ve gelecekte başvuru amacıyla muhafaza edin. ÖNEMLİ GÜVENLİK TALİMATLARI. DİKKATLE OKUYUN VE GELECEKTE BAŞVURU AMACIYLA MUHAFAZA EDİN.

Yanma tehlikesi! Ürünün sıcak yüzeylerine dokunmayın. İşletim sırasında ürünün üzerinde yukarı çıkan ısı söz konusudur. Dikkat! Sıcak yüzeyler!

2. UYARI: Ürün ve ulaşılabilir parçaları kullanım sırasında ısınır.

Isınan elemanlara dokunulmaması gerekmektedir. 8 yaşından küçük çocuklar devamlı gözetilmedikleri takdirde uzak tutulmalıdır.

3. Bu cihaz 8 yaş ve üzeri kişilerce ve güvenliklerinden sorumlu

kişi onlara cihazın kullanımıyla ilgili tehlikeleri içeren gerekli denetimi veya bilgiyi sağladığı sürece, fiziksel, algısal veya zihinsel yeterlilikleri kısıtlı, veya eksik tecrübe ve bilgiye sahip kişilerce kullanılabilir.

4. Çocuklar ürünle oynamamalıdır.

5. Temizlik ve kullanıcı bakımı 8 yaşından büyük olmadığı ve

denetim altında tutulmadığı sürece çocuklar tarafından yapılmayacaktır.

6. Ürünü ve kablosunu 8 yaşından küçük çocukların

ulaşamayacağı şekilde tutun.

7. Hasarlı bir şebeke kablosu, tehlikeleri önlemek için sadece

üretici, üretici tarafından görevlendirilmiş bir atölye veya benzer niteliğe sahip bir kişi tarafından değiştirilebilir.

8. Kullanım sırasında ürün ısınır. Fırının içindeki ısınan

elemanlara dokunulmamalıdır.

9. UYARI: Kullanım sırasında ulaşılabilir parçalar ısınabilir.

Çocuklar uzak tutulmalıdır.

10. Fırın kapak camını temizlerken sert, aşındırıcı temizleyiciler

veya metal kazıyıcılar kullanmayın. Yüzeyi çizerek camın çatlamasına neden olabilirler.

11. Temizlik için buharlı temizleyici kullanmayın!

12. Temizlik ve bakım bölümünü dikkate alın.

13. UYARI: Elektrik çarpmasını önlemek için lambayı

değiştirmeden önce ürünün kapalı olduğundan emin olun. IM_OBO2111_140915_V02_HR.indb 69 15/9/14 4:15 PM70

14. İlk kullanımdan önce bu kullanım kılavuzunu tamamen okuyun ve ürünle beraber teslim edin. Ürün

üzerindeki ve bu kılavuzdaki uyarılara dikkat edin. Ekipmanın kullanımı ve bakımıyla olduğu kadar sizin güvenliğiniz hakkında da önemli bilgiler içermektedir.

15. Ürünü sadece amaçlanan doğrultuda ve tavsiye edilen aksesuar ve parçalarla kullanın. Uygunsuz

kullanım ve yanlış işletim tehlikelere yol açabilir.

16. Ürün çalışır durumdayken asla denetimsiz bırakmayın.

17. Temizleme veya işletim sırasında ürünün hiçbir elektrikli parçasını su içerisine sokmayın. Ürünü asla

akan suyun altına tutmayın.

18. Hiç bir koşul altında (örn. Elektrik kablosu hasarı, ürün düşürülmüş ise, vs) ürünü kendiniz onarmaya

kalkışmayın. Hizmet ve onarımlar için, lütfen yetkili bir servis elemanına danışın.

19. Evinizdeki ana elektrik ürünün üzerindeki değer etiketindeki bilgiyle uyuşmalıdır.

20. Elektrik kablosunu, dolanmalardan veya sivri köşelere temas etmekten doğabilecek hasarlardan

21. Bu cihazı, güç kablosu ve güç fişi dahil olmak üzere fırın, elektrik ocağı gibi ısı kaynaklarından ve

diğer ısı üreten cihaz/cisimlerden uzak tutun.

22. Elektrik prizinden fişi çekerken sadece fişin kendisini tutun. Kablosundan çekmeyin.

23. Bu ürünü kuru kapalı alanlarda kullanın, asla açık alanda kullanmayın.

24. Bu ürün ticari kullanım için uygun değildir. Sadece ev içi kullanım için tasarlanmıştır.

25. Cihazı ve diğer aksesuar parçalarını her kullanımdan sonra temizleyin.

KULLANIM AMACI Bu ürün, yemekleri pişirme tepsisinde, pişirme ızgarasında veya uygun bir tepside ısıtmak ve pişirmek için tasarlanmıştır. SAÇ KURUTMA MAKİNESİNİN PARÇALARI A. Taşıma ve montaj kulpları B. Durum gösterge ışığı C. Isı düğmesi D. Pişirme tepsisi yuvaları E. Mod düğmesi F. Montaj delikleri G. Pişirme tepsisi H. Izgara

J. Fırın kapağı kulbu K. Fitilli ön çerçeve L. Üst ısı / ızgara M. Fırın boşluğu N. Düşük ısılı alt fırın boşluğu O. Isıtıcılı devirdaim fanı P. Fırın ışığı (gösterilmiyor) Q. Ara parçalar ve kapaklı vidalar

İLK KULLANİMDAN ÖNCE

• Ürünü ve aksesuarı dikkatlice orijinal ambalajdan çıkarın. Daha sonra kullanmak üzere orijinal ambalajın saklanması önerilir. Orijinal ambalajı tasfiye etmek istiyorsanız bunu geçerli yasal düzenlemelere göre yapın. Doğru tasfiyeyle ilgili sorularınız varsa belediyenize danışın.

• Ambalaj içeriğinin tam olup olmadığını ve hasar bakımından kontrol edin. Ambalaj içeriği eksik ise veya hasar tespit ederseniz derhal satış yerinize başvurun.

• Paketi açtıktan sonra, lütfen Temizlik ve bakım bölümüne bakın.

• İlk kullanımdan önce, ocakta olabilecek herhangi bir üretim kalıntısını veya kokuyu ortadan kaldırmak için, ankastre fırını 200 °C’de 15 dakika çalıştırın. ÇALIŞTIRMA bölümündeki talimatları izleyin. KURULUM Not: Ankastre fırın, güç kablosu ve fişe sahiptir. Kurulumdan önce, istenilen kurulum yerinde priz mevcut olduğundan emin olun.

Ürünün (mm olarak) boyutlarını ve kurulum açıklığını göz önünde bulundurun. Mutfak kabininin arka tarafında, denk gelecek bir açıklık olduğundan emin olun.

Ürünü, açıklığın önüne yerleştirin ve mutfak kabininin arkasındaki delikten güç kablosunu ve fişi geçirin.

Ürünü, kurulum açıklığına yerleştirin. Ön çerçevedeki deliklere, ara parçalarla vidaları yerleştirin ve fırını kabine vidalayın. Daha sonra vida başlarındaki kapakları birleştirin.

Fişi, uygun bir duvar prizine takın. Bip sesi duyulacak ve ekranda zaman olarak 12:30 yanıp sönecektir. İlk kullanımdan önce doğru zamanı girin. IM_OBO2111_140915_V02_HR.indb 71 15/9/14 4:15 PM72

GELENEKSEL KULLANIM Mod ve Isı Seçimi

Mod ve ısı düğmesini istenildiği gibi ayarlayın. Mod Fonksiyon Isı Fırın ışığı AÇIK

Üst ve Alt Isı: Bu fonksiyon pişirme ve kızartma için uygundur. İpucu: Yemeği fırın boşluğunun ortasına koyun.

Alt Isı: Bu fonksiyon, güveçlerin düşük ısıda pişirilmesi ve hamur işlerinin ve pizzaların çıtır veya kabuklu olması istendiği zamanlar için uygundur. Not: Yemek sadece alttan ısıtılır ve üst tarafı esmerleşmez.

Üst Isı: Bu fonksiyon, üst taraarı esmerleştirme ve yemeği gratenlemek için uygundur. Not: Yalnızca üst ısının ısıtma elemanı çalıştırılır.

Izgara Isıtma AÇIK: Bu fonksiyon graten ve biftek gibi düz etlerin küçük ve büyük parçalarını ızgara yapmak için uygundur. İpucu: Fırın boşluğunda daha küçük parçaları olabildiğince yukarı, büyük parçaları da olabildiğince aşağı koyun Not: Izgara ısıtma elemanı ayarlanan ısıyı korumak için otomatik olarak açılır/kapanır. Varsayılan ısı 210 °C’dir.

Çift üst ısıtma ile hızlı ısıtma: Bu fonksiyon yüksek ısılarda graten ve biftek gibi düz etlerin küçük ve büyük parçalarını hızlıca ızgara yapmak için uygundur. İpucu: Pişirme bölümünde, daha küçük parçaları olabildiğince yukarı, büyük parçaları da olabildiğince aşağı koyun. Not: Izgara ve üst ısıtma elemanı aynı anda çalışır. Varsayılan ısı 210 °C’dir.

Fırın ısınır ve durum gösterge ışığı yanar. Ayarlanan ısıya ulaşıldığında ışık söner. Not: Ayarlanan ısıyı korumak için, ısıtma elemanları ve dolayısıyla da durum ışığı düğmesi kullanım sırasında açılır ve kapanır.

Ürünü kapatmak için ve ısı ve mod seçim düğmesini 0’a getirin. IM_OBO2111_140915_V02_HR.indb 72 15/9/14 4:15 PM73

PİŞİRME TEPSİSİNİ VEYA IZGARAYI YERLEŞTİRME

Pşrme tepssn veya ızgarayı düzgünce fırının yuvalarına yerleştrn. Eğmednzden emn olun.

Uyar! Temzlerken, çözücüler veya aşındırıcı malzemeler, sert fırçalar, metalk veya keskn nesneler kullanmayın. Çözücüler nsan sağlığına zararlıdır ve aşındırıcı temzlk mekanzmaları ve araçları br yandan yüzeyler çzeblrken, plastk parçalara zarar vereblr. Temzlk çn buharlı temzleyc kullanmayın! Uyarı! Temzlemeden önce ocağı kapatın ve tamamen soğumasını bekleyn.

Fırın boşluğunu neml br bezle temzleyn. Fırını, kalıntı bırakmayacak şeklde tamamen sln. Ürünün ç kısmına su grmedğnden emn olun (örn. Devrdam fanından.) İpucu: İnatçı lekeler temzlenmeden uzun zaman önce ıslatılablr. Gerel olduğu takdrde, temzlk çn yağ çözücü sıvı kullanın.

Izgarayı ve pişirme tepsisini ılık su ve az deterjan ile temizleyin. Tüm parçaları iyice kurutun.

Nemli bir bezle cihazın dış yüzeylerini temizleyin ve ardından tamamen kurulayın. Ürünün içine su girmemesine (örneğin, anahtar yoluyla) dikkat edin.

UYARI: Ampülü değştrmeden önce, elektrk çarpmasını önlemek çn ürünün kapalı olduğundan emn olun. Dikkat! Fırının ç lambasını değştrmeden önce, fırın boşluğu ve ampül tamamen soğumuş olmalıdır.

Lamba kapağını çıkartın ve arızalı ampülü çıkartın.

E14 tp yen ampülü yerleştrn ve lamba kapağını vdalayın. İlgl bleşenler tahrbatsız bakım amaçları çn kullanıcı kılavuzuna göre sökmeye dkkat edn. Tekrar monte edldklernde y durumda olmaları ve hasar görmemeler çn parçaları koruyun. ENERJİ TASARRUFU

• Olanaklı se yalnızca koyu renkl, syah boyalı veya emaye pasta kalıpları kullanın. Bunlar ısıyı çok y emer.

• Fırını yalnızca tarfte belrtlmş se önceden ısıtın.

• Hazırlık sırasında fırın kapağını çok fazla açıp kapatmayın.

• Uzun sürel br pşrme yaptığınız zaman fırını 10 dakka erken kapatarak pşrmey tamamlamak çn artan ısıyı kullanın. IM_OBO2111_140915_V02_HR.indb 73 15/9/14 4:15 PM74

Model OBO 2111 Tasarım Ankastre fırın Isı kaynağı Elektrik Nomnal Gerlm 220-240 V~, 50/60 Hz Nomnal Güç max. 3000 W Koruma Sınıfı I Maksmum Isı 250 °C Fırın Boşluğu Hacm 70 L Boyutlar 595 x 575 x 595 mm Fırın boşluğu ampul tp Halogen lamp, E14 Enerji tüketimi Konvansiyonel ısıtma (EC electric cavity) 0,99 kWh/çevrim Enerji verimliliği indeksi (EEI cavity) 114,4 Kavite sayısı 1 Net ağırlık 30,3 kg

• Bu ankastre br fırındır.

• Erp test metodu EN 60350-1:2013 dayanmaktadır

• Ayrıntılı teknk blg çn aşağıdak web stesn zyaret edn veya teknk dokümanlar çn üretcye başvurun: www.ok-online.com TASFİYE Üzernde X şaret bulunan tekerlekl çöp kutusu smges, atık elektrkl ve elektronk ekpmanın (WEEE) ayrıca tasfye edlmesn gerektrr. Elektrkl ve elektronk ekpman tehlkel ve zararlı maddeler çereblr. Bu aygıtı çeştlerne ayrılmamış beledye çöpüne atmayın. Aygıtı atık elektrkl ve elektronk ekpmanların ger dönüşümü çn belrlenen toplama merkezne bırakın. Bu şeklde kaynakların ve çevrenn korunmasına katkıda bulunacaksınız. Daha fazla blg çn perakende satış mağazasına veya yerel dareye başvurun. IM_OBO2111_140915_V02_HR.indb 74 15/9/14 4:15 PMDE

• Pşrme bölümü adet: 1

• Bölüm başına ısıtma kaynağı: Elektrk

• Normal modda çevrm başına enerj tüketm (bölüm 1 çn): 0,99 kWh

• Bölüm 1 çn enerj verrmlk ndeks: 114,4
