Technische Merkmale	Details
Ofentyp	Elektroherd
Kapazität	XX Liter (noch festzulegen)
Leistung	XX Watt (noch festzulegen)
Gararten	Umluft, Grill, traditionelle Garart (noch festzulegen)
Abmessungen	XX cm x XX cm x XX cm (noch festzulegen)
Gewicht	XX kg (noch festzulegen)
Energieklasse	A, A+, A++ (noch festzulegen)
Bedienung	Einfache Bedienung mit intuitiven Steuerungen
Pflege	Leichte Reinigung mit antihaftbeschichtetem Innenraum
Wartung	Regelmäßige Überprüfung der Dichtungen und Heizelemente
Sicherheit	Türverriegelungssystem, Überhitzungsschutz
Allgemeine Informationen	XX Jahre Garantie (noch festzulegen), Kundendienst verfügbar

Häufig gestellte Fragen - OBO 2111 OK

Wie stelle ich die Temperatur meines OK OBO 2111 Ofens ein?

Drehen Sie den Temperaturwahlschalter am Bedienfeld, bis die gewünschte Temperatur erreicht ist. Überprüfen Sie die digitale Anzeige, um die Einstellung zu bestätigen.

Warum heizt mein Ofen nicht?

Überprüfen Sie zunächst, ob der Ofen richtig angeschlossen ist und die Steckdose funktioniert. Stellen Sie dann sicher, dass das Thermostat korrekt eingestellt ist. Wenn das Problem weiterhin besteht, könnte ein defektes Heizelement vorliegen.

Wie reinige ich das Innere meines OK OBO 2111 Ofens?

Verwenden Sie einen nicht scheuernden Ofenreiniger und ein weiches Tuch. Vermeiden Sie raue Schwämme, die das Innere zerkratzen könnten. Für eine gründliche Reinigung können Sie auch die Hochtemperatur-Reinigungsfunktion verwenden, falls Ihr Modell dies unterstützt.

Mein Ofen macht seltsame Geräusche, was soll ich tun?

Geräusche können von einem defekten Lüfter oder einem schlecht funktionierenden Heizelement stammen. Überprüfen Sie, ob Gegenstände den Lüfter blockieren. Wenn das Geräusch anhält, wenden Sie sich an einen qualifizierten Techniker.

Wie benutze ich die Dampfgarfunktion meines Ofens?

Füllen Sie den Wassertank gemäß den Anweisungen im Benutzerhandbuch und wählen Sie dann die Dampfgarfunktion am Bedienfeld aus.

Welche Zubehörteile soll ich mit meinem OK OBO 2111 Ofen verwenden?

Verwenden Sie nur kompatibles Zubehör wie Backbleche und Gitter, die für Ihr Modell vorgesehen sind. Vermeiden Sie ungeeignetes Metallzubehör, da dies den Ofen beschädigen kann.

Wie setze ich meinen OK OBO 2111 Ofen zurück?

Schalten Sie den Ofen aus und ziehen Sie den Stecker für etwa 5 Minuten. Stecken Sie ihn wieder ein und schalten Sie ihn erneut ein. Dies kann kleinere Probleme beheben.

Der Ofen zeigt einen Fehlercode an, was bedeutet das?

Fehlercodes weisen in der Regel auf ein spezifisches Problem hin. Konsultieren Sie das Benutzerhandbuch, um die Bedeutung des angezeigten Codes zu erfahren, und befolgen Sie die Anweisungen zur Behebung.

Mein Ofen lässt sich nicht ausschalten, was soll ich tun?

Wenn sich der Ofen nicht ausschalten lässt, versuchen Sie, das Gerät für einige Minuten vom Stromnetz zu trennen. Wenn das Problem weiterhin besteht, kann dies auf ein elektrisches Problem oder einen Defekt des Schalters hinweisen. Wenden Sie sich an einen Fachmann.

Kann ich mehrere Gerichte gleichzeitig in meinem Ofen zubereiten?

Ja, Sie können mehrere Gerichte gleichzeitig zubereiten, achten Sie jedoch darauf, den Ofen nicht zu überladen. Lassen Sie ausreichend Platz zwischen den Gerichten, damit die heiße Luft gut zirkulieren kann.

BEDIENUNGSANLEITUNG OBO 2111 OK

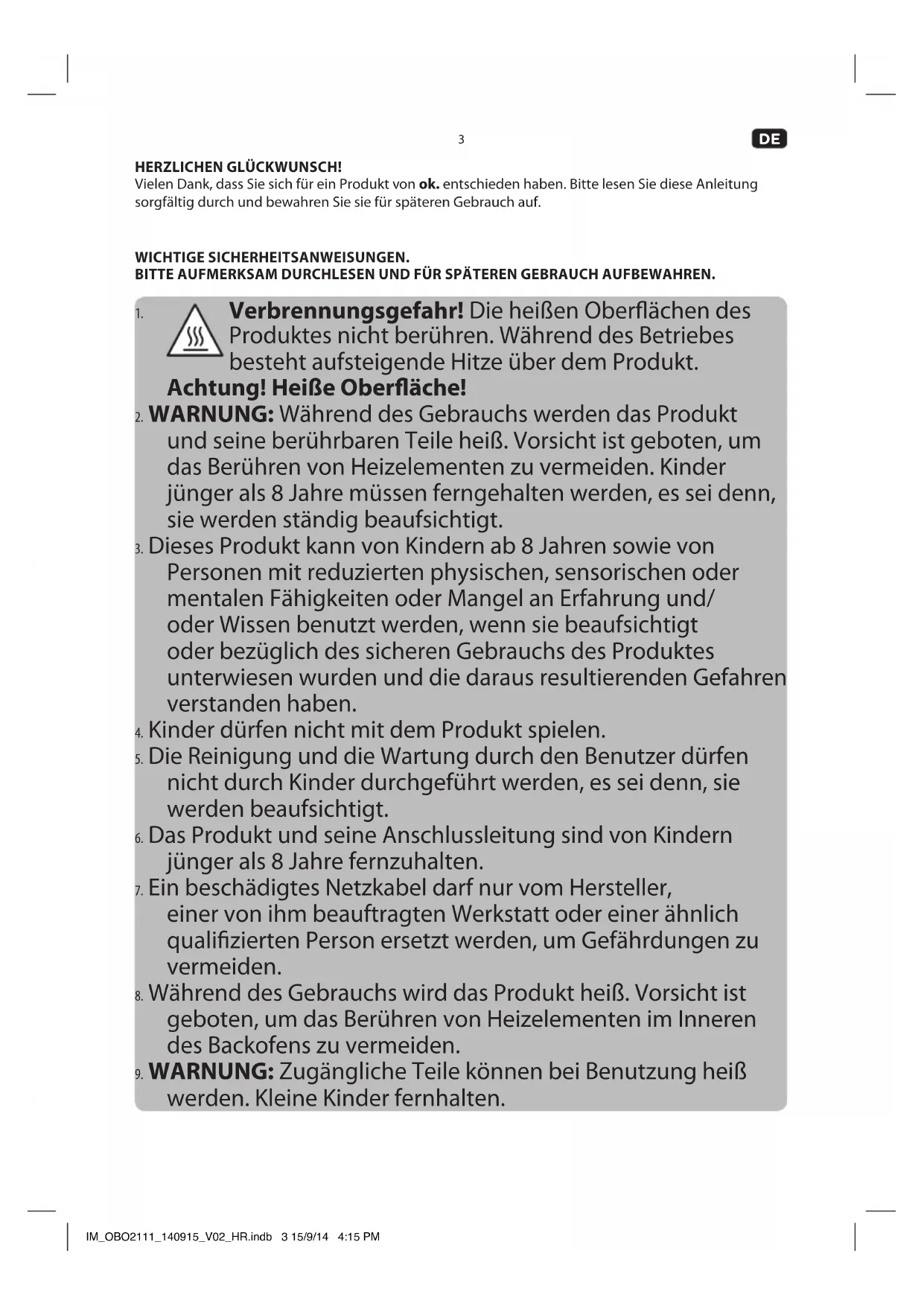

GEBRAUCHSANWEISUNG 3

HERZLICHEN GLÜCKWUNSCH! Vielen Dank, dass Sie sich für ein Produkt von ok. entschieden haben. Bitte lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie für späteren Gebrauch auf. WICHTIGE SICHERHEITSANWEISUNGEN. BITTE AUFMERKSAM DURCHLESEN UND FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN.

Verbrennungsgefahr! Die heißen Oberächen des Produktes nicht berühren. Während des Betriebes besteht aufsteigende Hitze über dem Produkt. Achtung! Heiße Oberäche!

2. WARNUNG: Während des Gebrauchs werden das Produkt

und seine berührbaren Teile heiß. Vorsicht ist geboten, um das Berühren von Heizelementen zu vermeiden. Kinder jünger als 8 Jahre müssen ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt.

3. Dieses Produkt kann von Kindern ab 8 Jahren sowie von

Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/ oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produktes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

4. Kinder dürfen nicht mit dem Produkt spielen.

5. Die Reinigung und die Wartung durch den Benutzer dürfen

nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

6. Das Produkt und seine Anschlussleitung sind von Kindern

jünger als 8 Jahre fernzuhalten.

7. Ein beschädigtes Netzkabel darf nur vom Hersteller,

einer von ihm beauftragten Werkstatt oder einer ähnlich qualizierten Person ersetzt werden, um Gefährdungen zu vermeiden.

8. Während des Gebrauchs wird das Produkt heiß. Vorsicht ist

geboten, um das Berühren von Heizelementen im Inneren des Backofens zu vermeiden.

9. WARNUNG: Zugängliche Teile können bei Benutzung heiß

10. Keine aggressiven abrasiven Reiniger oder scharfe

Metallschaber für die Reinigung des Glases der Backofentür benutzen, da sie die Oberäche zerkratzen können. Dies kann das Glas zerstören.

11. Benutzen Sie zur Reinigung keinen Dampfreiniger!

12. Beachten Sie das Kapitel Reinigung und Pege.

13. WARNUNG: Vor dem Auswechseln der Lampe sicherstellen,

dass das Gerät abgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden.

14. Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie

sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

15. Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und

Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.

16. Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

17. Tauchen Sie elektrische Teile des Produktes während des Reinigens oder des Betriebs nie in Wasser

oder andere Flüssigkeiten. Halten Sie das Produkt nie unter ießendes Wasser.

18. Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt, etc.). Lassen

Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

19. Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

20. Vermeiden Sie die Beschädigung des Netzkabels durch Knicken und Kontakt mit scharfen Kanten.

21. Halten Sie das Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen und

anderen Hitze erzeugenden Produkten, fern.

22. Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am

23. Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

24. Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im

Haushalt konzipiert.

25. Reinigen Sie das Produkt und die übrigen Zubehörteile nach jedem Gebrauch.

BESTIMMUNGSGEMÄSSE VERWENDUNG

Dieses Produkt ist nur für das Aufwärmen, Kochen und Backen von Nahrungsmitteln auf dem Backblech, dem Rost oder in einer geeigneten Pfanne gedacht. Jeglicher anderer Gebrauch kann zu Schaden am Produkt oder Verletzungen fuhren. BAUTEILE A. Transport- und Montagehaltegrie B. Statusleuchte C. Schalter Temperaturwahl D. Backblechaufnahme E. Schalter Betriebsart F. Bohrungen für Einbau G. Backblech H. Rost

J. Backofentürgri K. Frontrahmen mit Dichtung und Typenschild L. Oberhitze/ Grill M. Garraum N. Boden mit Unterhitze O. Umluftgebläse mit Heizkörper P. Garraumbeleuchtung (nicht abgebildet) Q. Schrauben mit Distanzhülsen und Kappen

VOR DEM ERSTEN GEBRAUCH

• Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.

• Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder sollten Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle.

• Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pege.

• Um vor der ersten Benutzung eventuelle Fertigungdrückstände und Gerüche im Garraum zu entfernen, betreiben Sie den Einbaubackofen für 15 Minuten bei 200 °C. Beachten Sie zur Bedienung und Einstellung das Kapitel BEDIENUNG. INSTALLATION Hinweis: Der Einbaubackofen ist mit Netzkabel und Netzstecker ausgestattet. Stellen Sie vor Einbau sicher, dass sich an der gewünschten Stelle des Einbaus eine Wandsteckdose bendet.

Beachten Sie die Abmessungen (in mm) des Produktes und der Einbauönung. Beachten Sie auch, dass eine entsprechende Aussparung an der Rückwand des Einbauschrankes vorhanden sein muss.

Bringen Sie das Produkt vor der Einbauönung in Position und ziehen Sie den Netzstecker mit Netzkabel durch die Aussparung an der Rückwand des Einbauschrankes.

Schieben Sie das Produkt in die Einbauönung. Stecken Sie die Schrauben mit den Distanzhülsen in die Bohrungen im Frontrahmen und verschrauben Sie nun das Produkt im Einbauschrank. Stecken Sie danach die Kappen auf die Schraubenköpfe.

Schließen Sie den Netzstecker an eine geeignte Steckdose. IM_OBO2111_140915_V02_HR.indb 5 15/9/14 4:15 PM6

BEDIENUNG Betriebsart und Temperatur wählen

Stellen Sie den Betriebsartenschalter und Temperaturregler auf die gewunschte Einstellung. Betriebsart Funktionsweise Temperatur Ofenlampe EIN

Ober- und Unterhitze: Dies Funktion eignet sich zum Backen und Braten. Tipp: Das Gargut in der Mitte des Garraums platzieren.

Unterhitze: Diese Funktion eignet sich auch zum Niedrigtemperaturgaren von Schmorgerichten, Backwaren oder Pizzas wenn ein knuspriger Boden gewünscht wird. Hinweis: Speisen werden nur von unten erwärmt ohne das dabei die Oberseite gebräunt wird.

Oberhitze: Diese Funktion eignet sich zum Bräunen der Oberseiten und zum Überbacken von Speisen. Hinweis: Nur das Heizelement für Oberhitze ist eingeschaltet.

Grillheizelement EIN: Diese Funktion eignet sich zum Grillen größerer und kleinerer Stücken achen Grillguts (z.B. Steaks) und zum Überbacken. Tipp: Kleinere Stücken Grillgut können weiter oben und größere Stücken sollten weiter unten eingeschoben werden. Hinweis: Das Grillheizelement schaltet sich automatisch ein und aus um die voreingestellte Temperatur zu halten. Die voreingestellte Temperatur ist 210 °C.

Schnellaufheizen durch doppelte Hitze: Diese Funktion eignet sich zum schnellen Grillen größerer und kleinerer Stücken achen Grillguts (z.B. Steaks) und zum Überbacken bei hohen Temperaturen. Tipp: Kleinere Stücken Grillgut können weiter oben und größere Stücken sollten weiter unten eingeschoben werden. Hinweis: Das Grillheizelement und das Heizelement für Oberhitze sind eingeschaltet. Die voreingestellte Temperatur ist 210 °C.

Das Produkt wird aufgeheizt und die Statusleuchte leuchtet auf. Sobald die eingestellte Temperatur erreicht ist, erlischt die Leuchte. Hinweis: Um die Temperatur zu halten, schalten sich die Heizelemente des Produktes und damit auch die Statusleuchte während des Betriebs ständig ein und aus.

Um das Produkt auszuschalten, stellen Sie den Temperaturregler auf 0 und den Betriebsartenschalter auf

BACKBLECH UND ROST EINSCHIEBEN

Schieben Sie das Backblech bzw. das Rost immer gerade in den Garraum und verkanten Sie es nicht.

REINIGUNG UND PFLEGE

Warnung! Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberäche. Benutzen Sie zur Reinigung keinen Dampfreiniger! Warnung! Schalten Sie das Produkt aus und lassen Sie ihn vor dem Reinigen vollständig abkühlen.

Reinigen Sie den Garraum mit einem angefeuchteten Tuch. Wischen Sie danach den Garraum gründlich aus, sodass keine Rückstände verbleiben. Achten Sie darauf, dass keine Feuchtigkeit (z.B. am Gebläsemotor) ins Produktinnere gelangt. Tipp: Hartnäckige Verschmutzungen können Sie über einen längeren Zeitraum einweichen bevor Sie sie entfernen. Sie können zur Reinigung auch fettlösende Flüssigkeiten verwenden.

Reinigen Sie Rost und Backblech mit warmem Wasser und einem milden Spülmittel. Trocknen Sie alle Teile gründlich ab.

Reinigen Sie die Außenächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschliesend gut ab. Achten Sie darauf, dass kein Wasser (z.B. an den Schaltern) ins Produktinnere gelangt. LAMPENWECHSEL WARNUNG: Vor dem Auswechseln der Lampe sicherstellen, dass das Produkt abgeschaltet ist, um einen möglichen elektrischen Schlag zu vermeiden. ACHTUNG! Vor dem Wechsel der Garraumbeleuchtung müssen der Einbaubackofen sowie die Glühlampe vollständig abgekühlt sein.

Nehmen Sie die Lampenabdeckung ab und entfernen Sie die defekte Glühlampe.

Setzen Sie eine neue Glühlampe Typ E14 ein und schrauben die Lampenabdeckung wieder auf. Demontieren Sie die entsprechenden Komponenten gemaß der Bedienungsanleitung, um Schäden während der Wartung zu vermeiden. Schützen Sie die Komponenten, um die erneute Installation ordnungsgemäß und ohne Schäden durchführen zu können. ENERGIESPAREN

• Möglichst nur dunkle, schwarz lackierte oder emaillierte Backformen verwenden. Sie nehmen die Hitze besonders gut auf.

• Den Backofen nur vorheizen, wenn es im Rezept angegeben ist.

• Verzichten Sie bei der Zubereitung auf häuges Önen der Ofentür.

• Bei längeren Garzeiten den Backofen 10 Minuten vor Ende der Garzeit ausschalten und die Restwärme zum Fertiggaren nutzen. IM_OBO2111_140915_V02_HR.indb 7 15/9/14 4:15 PM8

SPEZIFIKATION Modell OBO 2111 Bauform Einbaubackofen Wärmequelle Strom Nennspannung 220-240 V~, 50/60 Hz Nennleistung max. 3000 W Schutzklasse I Max. Temperatur 250 °C Garraumvolumen 70 L Abmessungen 595 x 575 x 595 mm Garraumbeleuchtung Halogen lamp, E14 Energieverbrauch Konventionelle Beheizung (EC electric cavity) 0,99 kWh/Zyklus Energieezienzindex (EEI cavity) 114,4 Anzahl der Garräume 1 Nettogewicht 30,3 kg

• Dies ist ein Einbaubackofen.

• Der Erp-Test wurde anhand EN 60350-1:2013 durchgeführt

• Siehe Website unten für detaillierte technische Informationen oder bitten Sie den Händler um ein technisches Datenblatt. www.ok-online.com. ENTSORGUNG Das Symbol „durchgestrichene Mülltonne” erfordert die separate Entsorgung von Elektro- und Elektronik-Altgeräten (WEEE). Elektrische und elektronische Geräte können gefährliche und umweltgefährdende Stoe enthalten. Dieses Gerät nicht im unsortierten Hausmüll entsorgen. An einer ausgewiesenen Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sich bitte an Ihren Händler oder die örtlichen Behörden. IM_OBO2111_140915_V02_HR.indb 8 15/9/14 4:15 PM9

• Anzahl der Backräume: 1

• Beheizung des Backraums Strom

• Backraumvolumen: 70 L

• Energieverbrauch bei Konventionelle Beheizung pro Zyklus (Backraum 1): 0,99 kWh

• Energieezienzindex für Backraum 1: 114,4

• Energieezienzklasse für Backraum 1: Klasse B
