OBO 2111 - Ugn OK - Gratis bruksanvisning och manual

Tekniska specifikationer	Detaljer
Ugnstyp	Elektrisk ugn
Kapacitet	XX liter (att specificera)
Effekt	XX watt (att specificera)
Tillagningslägen	Varmluft, grill, traditionell tillagning (att specificera)
Mått	XX cm x XX cm x XX cm (att specificera)
Vikt	XX kg (att specificera)
Energiklass	A, A+, A++ (att specificera)
Användning	Lätt att använda med intuitiva kontroller
Underhåll	Lätt att rengöra med non-stick beläggning inuti
Skötsel	Regelbunden kontroll av tätningar och värmeelement
Säkerhet	Dörrlåsningssystem, skydd mot överhettning
Allmän information	XX års garanti (att specificera), tillgänglig kundservice

Vanliga frågor - OBO 2111 OK

Hur ställer jag in temperaturen på min OK OBO 2111-ugn?

För att ställa in temperaturen, vrid temperaturväljarknappen på kontrollpanelen tills önskad temperatur uppnås. Kontrollera den digitala displayen för att bekräfta inställningen.

Varför värms inte min ugn upp?

Kontrollera först att ugnen är ordentligt ansluten och att uttaget fungerar. Se sedan till att termostaten är korrekt inställd. Om problemet kvarstår kan det vara ett defekt värmeelement.

Hur rengör jag insidan av min OK OBO 2111-ugn?

Använd en icke-slipande ugnsrengörare och en mjuk trasa. Undvik grova svampar som kan repa insidan. För en djupare rengöring kan du också använda högtemperaturrengöringsfunktionen om din modell har det.

Min ugn ger ifrån sig ett konstigt ljud, vad ska jag göra?

Ljud kan komma från en defekt fläkt eller ett värmeelement som inte fungerar som det ska. Kontrollera om något blockerar fläkten. Om ljudet kvarstår, kontakta en kvalificerad tekniker.

Hur använder jag ångkokningsfunktionen på min ugn?

För att använda ångkokningsfunktionen, fyll på vattentanken enligt bruksanvisningen och välj sedan ångkokningsfunktionen på kontrollpanelen.

Vilka tillbehör ska jag använda med min OK OBO 2111-ugn?

Använd endast kompatibla tillbehör, såsom bakplåtar och galler som är avsedda för din modell. Undvik metalltillbehör som inte är anpassade, eftersom de kan skada ugnen.

Hur återställer jag min OK OBO 2111-ugn?

För att återställa ugnen, stäng av den och koppla ur den i cirka 5 minuter. Anslut den igen och slå på den. Detta kan lösa vissa mindre problem.

Ugnen visar en felkod, vad betyder det?

Felmeddelanden indikerar vanligtvis ett specifikt problem. Konsultera bruksanvisningen för att förstå betydelsen av den visade koden och följ instruktionerna för att åtgärda det.

Min ugn stängs inte av, vad ska jag göra?

Om ugnen inte stängs av, försök att koppla ur apparaten i några minuter. Om problemet kvarstår kan det indikera ett elektriskt fel eller en defekt strömbrytare. Kontakta en professionell för hjälp.

Kan jag laga flera rätter samtidigt i min ugn?

Ja, du kan laga flera rätter samtidigt, men se till att inte överbelasta ugnen. Lämna tillräckligt med utrymme mellan rätterna för att möjliggöra god luftcirkulation.

BRUKSANVISNING OBO 2111 OK

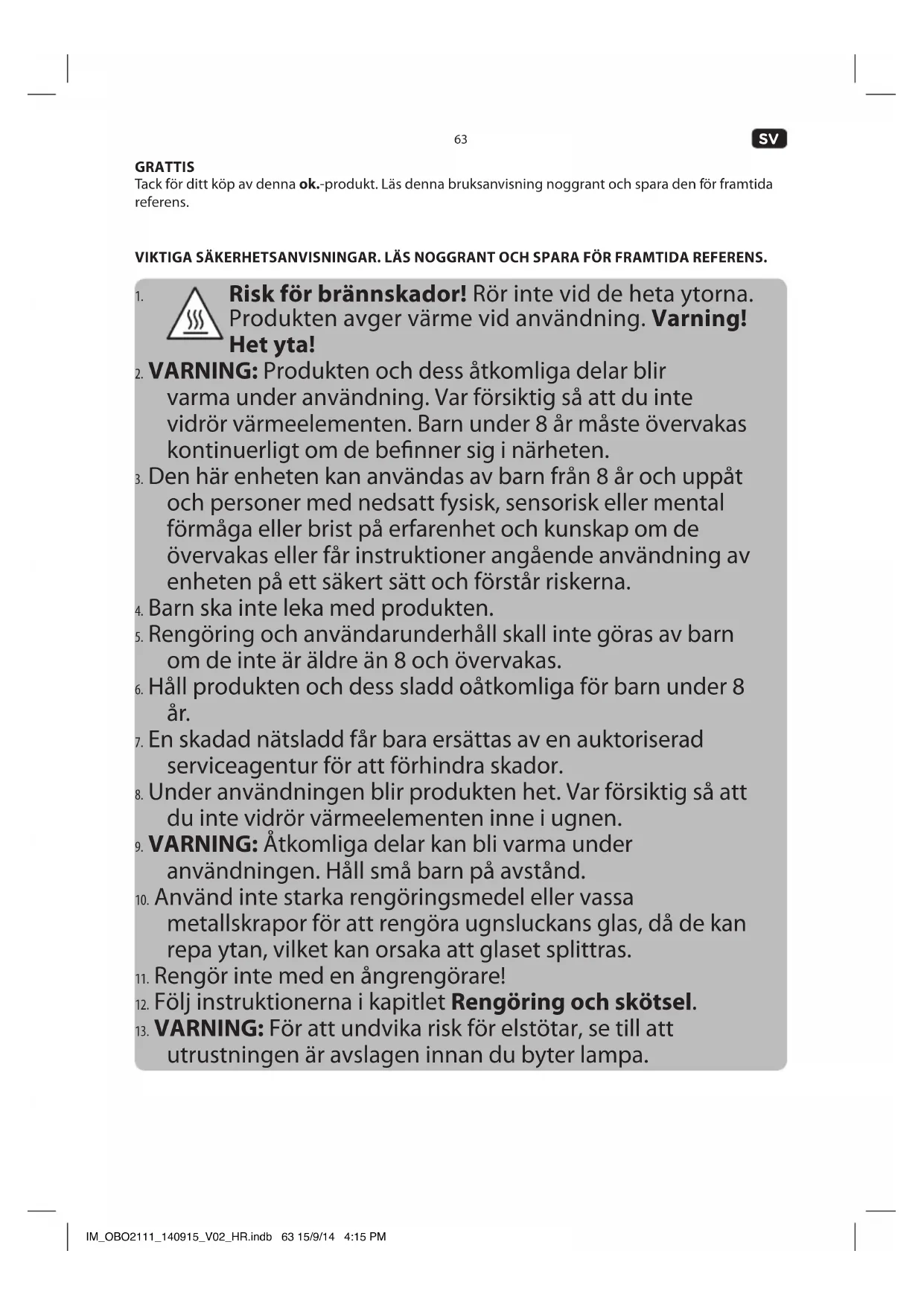

GRATTIS Tack för ditt köp av denna ok.-produkt. Läs denna bruksanvisning noggrant och spara den för framtida referens. VIKTIGA SÄKERHETSANVISNINGAR. LÄS NOGGRANT OCH SPARA FÖR FRAMTIDA REFERENS.

Risk för brännskador! Rör inte vid de heta ytorna. Produkten avger värme vid användning. Varning! Het yta!

2. VARNING: Produkten och dess åtkomliga delar blir

varma under användning. Var försiktig så att du inte vidrör värmeelementen. Barn under 8 år måste övervakas kontinuerligt om de benner sig i närheten.

3. Den här enheten kan användas av barn från 8 år och uppåt

och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående användning av enheten på ett säkert sätt och förstår riskerna.

4. Barn ska inte leka med produkten.

5. Rengöring och användarunderhåll skall inte göras av barn

om de inte är äldre än 8 och övervakas.

6. Håll produkten och dess sladd oåtkomliga för barn under 8

7. En skadad nätsladd får bara ersättas av en auktoriserad

serviceagentur för att förhindra skador.

8. Under användningen blir produkten het. Var försiktig så att

du inte vidrör värmeelementen inne i ugnen.

9. VARNING: Åtkomliga delar kan bli varma under

användningen. Håll små barn på avstånd.

10. Använd inte starka rengöringsmedel eller vassa

metallskrapor för att rengöra ugnsluckans glas, då de kan repa ytan, vilket kan orsaka att glaset splittras.

11. Rengör inte med en ångrengörare!

12. Följ instruktionerna i kapitlet Rengöring och skötsel.

13. VARNING: För att undvika risk för elstötar, se till att

utrustningen är avslagen innan du byter lampa. IM_OBO2111_140915_V02_HR.indb 63 15/9/14 4:15 PM64

14. Läs denna bruksanvisning noggrant innan du använder produkten för första gången, och låt den

följa med om du säljer produkten. Var uppmärksam på de varningar som anges på produkten och i denna bruksanvisning. Bruksanvisningen innehåller information som är viktig för din säkerhet och för användning och underhåll av utrustningen.

15. Använd produkten enbart för dess avsedda ändamål och med rekommenderade tillbehör och

komponenter. Felaktig användning eller hantering kan medföra risk för skador.

16. Lämna aldrig produkten utan uppsikt när den är påslagen.

17. Doppa aldrig ner elektriska delar i vatten i samband med rengöring eller under användning. Håll

aldrig produkten under rinnande vatten.

18. Försök aldrig under några omständigheter att reparera produkten själv (t.ex. om strömkabeln

skadats eller om produkten tappats i golvet). För service och reparationer måste du kontakta en auktoriserad serviceverkstad.

19. Nätspänningen måste stämma med informationen som anges på etiketten på produkten.

20. Undvik skador på nätsladden som kan orsakas av knutar eller kontakt med skarpa hörn.

21. Håll produkten inklusive nätsladden och kontakten borta från alla värmekällor som t ex ugnar,

värmeplattor och andra varma objekt/föremål.

22. Dra bara ut kontakten från vägguttaget med kontakten själva. Dra inte i nätsladden.

23. Använd bara denna produkt inomhus och aldrig utomhus.

24. Denna produkt är inte lämplig för kommersiellt bruk. Den är designad för hushållbruk och inget

25. Rengör produkten och alla andra tillbehör efter varje användning.

Denna produkt är avsedd för att värma, laga och baka mat på en bakplåt, galler eller i en lämplig panna. KOMPONENTER A. Handtag för transport och montering B. Statusindikatorlampa C. Temperaturvred D. Spår för bakplåtar E. Lägesvred F. Monteringshål G. Bakplåt H. Galler

J. Handtag för ugnslucka K. Främre ram med tätning L. Övre värme / grill M. Utrymme N. Bottenutrymme med undre värme O. Cirkulationsäkt med värmeelement P. Ugnslampa (visas ej) Q. Skruvar med brickor och hylsa

INNAN FÖRSTA ANVÄNDNING

• Ta försiktigt upp produkten och tillbehören ur originalförpackningen. Du rekommenderas att behålla originalförpackningen för framtida förvaring. Om du vill slänga originalförpackningen måste du iaktta gällande bestämmelser. Om du har några frågor om återvinningen kan du kontakta din lokala återvinningscentral.

• Kontrollera leveransens innehåll, så att alla delar nns med och att delarna inte är skadade. Om leveransens innehåll är ofullständigt eller skadat bör du kontakta din återförsäljare omedelbart.

• När du har packat upp produkten, läs vidare I kapitlet Rengöring och skötsel.

• För att ta bort eventuella rester från tillverkningen och lukter i ugnen före första användningen, använd den inbyggda ugnen i 15 minuter vid 200 °C. Följ instruktionerna i kapitlet ANVÄNDNING. INSTALLATION Notera: Den inbyggda ugnen har en strömkabel och stickkontakt. Innan installationen, se till att det nns ett vägguttag på den önskade installationsplatsen.

Ta hänsyn till produktens mått (i mm) och installationsöppningen. Se till att en motsvarande öppning nns på baksidan av köksskåpet.

Placera produkten framför öppningen och dra strömkabeln med stickkontakten genom hålet på baksidan av köksskåpet.

Placera produkten i installationsöppningen. Sätt i skruvarna med brickorna i hålen på den främre ramen och skruva fast ugnen på skåpet. Sätt sedan hylsorna på skruvarnas huvuden.

Anslut stickkontakten till ett lämpligt vägguttag. Ett pip hörs och tiden 12:30 blinkar på displayen. Ställ in korrekt tid före första användningen. IM_OBO2111_140915_V02_HR.indb 65 15/9/14 4:15 PM66

Val av läge och temperatur

Ställ in läge och temperaturvredet på önskat sätt. Läge Funktion Temperatur Ugnslampan på

Övre och undre värme: Denna funktion är lämplig för bakning och stekning. Tips: Placera maten mitt i ugnen.

Undre värme: Denna funktion är lämplig för tillagning med låg temperatur av grytor, och för bakverk eller pizza där en knaprig bas eller yta är önskvärd. Notera: Maten värms endast underifrån och översidan får ingen färg.

Övre värme: Denna funktion är lämplig för att bryna översidor och för att gratinera mat. Notera: Endast värmeelementet för den övre värmen används.

Grillvärme på: Denna funktion är lämplig för att grilla små och stora platta köttbitar, t.ex stekar, och för gratinering. Tips: Lägg mindre bitar högre upp och större delar längre ner i ugnen. Notera: Grillvärmeelementet slås automatiskt på/av för att hålla den inställda temperaturen. Standardtemperaturen är 210 °C.

Snabb uppvärmning med dubbel övre värme: Denna funktion är lämplig för att snabbt grilla små och stora platta köttbitar, t.ex stekar, och för gratinering vid höga temperaturer. Tips: Lägg mindre bitar högre upp och större delar längre ner i ugnen. Notera: Grillen och det övre värmeelementet körs samtidigt. Standardtemperaturen är 210 °C.

Ugnen värms upp och statusindikatorlampan lyser. När den inställda temperaturen nås slocknar lampan. Notera: För att upprätthålla den inställda temperaturen slås värmeelementen och därmed statuslampan på och av under användningen.

För att stänga av produkten, ställ in temperaturen och lägesväljaren på 0. IM_OBO2111_140915_V02_HR.indb 66 15/9/14 4:15 PM67

Skjut in bakplåten eller gallret rakt in i ugnens spår. Se till att inte luta den.

RENGÖRING OCH SKÖTSEL

Varning! Vid rengöring, använd aldrig lösningsmedel eller slipande material, hårda borstar, metall eller vassa föremål. Lösningsmedel är skadliga för människors hälsa och kan angripa plastdelarna, medan slipande rengöringsmedel och verktyg kan repa ytan(-orna). Rengör inte med en ångrengörare! Varning! Stäng av ugnen och låt den svalna helt innan den rengörs.

Rengör inne i ugnen med en fuktig trasa. Torka ugnen ordentligt så att inga rester nns kvar. Se till att inget vatten kommer in i produkten (t.ex. genom cirkulationsäkten). Tips: Svåra äckar kan blötläggas under en längre tid innan de tas bort. Använd om nödvändigt fettlösande rengöringsmedel vid rengöringen.

Rengör gallret och bakplåten med varmt vatten och ett milt rengöringsmedel. Torka alla delar ordentligt.

Rengör de yttre ytorna av enheten med en fuktig trasa och torka dem sedan helt. Se till att inget vatten kommer in i produktens interiör (till exempel genom kontakten). LAMPBYTE VARNING: Se till att utrustningen är avstängd innan du byter lampa, för att undvika risken för elstötar. Försiktigt! Innan du byter lampa inne i ugnen måste ugnen och lampan ha svalnat helt.

Ta bort luckan för lampan och ta ut den trasiga lampan.

Sätt i en ny lampa av typ E14 och skruva tillbaka lampans lucka. Se till att demontera de relaterade komponenterna i enlighet med användarhandboken när underhållsarbete utförs. Skydda delarna för att underlätta återmonteringen och undvika skador. ENERGIBESPARING

• Om möjligt, använd endast mörka, svartmålade eller emaljerande bakformar. De absorberar värme speciellt bra.

• Förvärm endast ugnen om det står så i receptet.

• Undvik att öppna ugnsluckan för många gånger under tillagningen.

• När du tillagar under en längre tid, stäng av ugnen 10 minuter tidigare och använd den återstående värmen för att slutföra tillagningen. IM_OBO2111_140915_V02_HR.indb 67 15/9/14 4:15 PM68

SPECIFIKATIONER Modell OBO 2111 Design Inbyggd ugn Värmekälla Elektrisk Märkspänning 220-240 V~, 50/60 Hz Märkeekt max. 3000 W Skyddsklass I Max. temperatur 250 °C Ugnens interna volym 70 L Mått 595 x 575 x 595 mm Intern lampa, typ Halogenlampa, E14 Energiförbrukning Konventionell uppvärmning (EC electric cavity) 0,99 kWh/omgång Energieektivitetsindex (EEI cavity) 114,4 Antal ugnsutrymmen 1 Nettovikt 30,3 kg

• Detta är en inbyggd ugn.

• Dammsugaren är funktionsprovad enligt SS- EN 60350-1:2013.

• Detaljerad teknisk information nns på nedanstående webbplats samt i teknisk dokumentation som kan erhållas från tillverkaren: www.ok-online.com AVFALLSHANTERING Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat. Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Denna apparat får inte kastas med hushållsavfallet. Lämna in den på återvinningsstationen för återvinning av elektroniskt och elektriskt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information. IM_OBO2111_140915_V02_HR.indb 68 15/9/14 4:15 PM69

• Kaviteternas vämekälla: Elektrisk

• Volym för kvaitet 1: 70 L

• Energikonsumption per omgång I konventionellt läge (för kavitet 1): 0,99kWh

• Energieektivitetsindex för kavitet 1: 114,4

• Energieektivitetsklass för kavitet 1: Class B
