Produkttyp	Inbyggnadsugn elektrisk
Märke	OK
Modell	OBO 2112
Mått (B x H x D)	595 x 595 x 575 mm
Nettovikt	30,3 kg
Elanslutning	220-240 V~, 50/60 Hz, 3000 W
Skyddsklass	I
Maximal temperatur	250 °C
Ugnsvolym	70 L
Antal ugnsutrymmen	1
Tillagningsfunktioner	Varmluft, övervärme, undervärme, över- och undervärme, grill, snabbuppvärmning (grill + övervärme)
Lamptyp	Halogen E14
Energiförbrukning (konventionell)	0,89 kWh/cykel
Energieffektivitetsindex	94,1
Medföljande tillbehör	Galler, bakplåt, fästskruvar med distansbrickor och lock
Rengöring	Använd inte ångrengörare eller slipande rengöringsmedel; använd en fuktig trasa och milt rengöringsmedel
Säkerhet	Varma ytor varnas; stäng av före rengöring; barnövervakning
Installation	Inbyggnadsugn; kräver tillgängligt vägguttag
Reparerbarhet	Glödlampa utbytbar av användaren; nätsladd utbytbar av auktoriserad service

Vanliga frågor - OBO 2112 OK

Hur ställer man in tiden på ugnen OBO 2112?

Vid första uppstart blinkar klockan 12:30. För att ställa in tiden, använd inställningsknapparna (inte detaljerade i manualen, men vanligtvis med läges- och temperaturväljarna). Se avsnittet ANVÄNDNING i manualen för exakt procedur.

Hur använder man grillfunktionen?

Vrid lägesvredet till läget 'Grill' (grillsymbol). Standardtemperaturen är 210 °C. Placera maten på gallret, små bitar upptill, stora bitar nedtill. Grillen tänds och släcks automatiskt för att hålla temperaturen. Se lägestabellen.

Vilken är max temperaturen för ugnen?

Maximal temperatur är 250 °C för de flesta lägen (förutom grill som standard är 210 °C). Överskrid inte denna temperatur.

Hur rengör man ugnens insida?

Stäng av ugnen och låt den svalna helt. Rengör ugnsutrymmet med en fuktig trasa och milt rengöringsmedel. Använd aldrig ångrengörare, slipande rengöringsmedel eller metallskrapor. För envisa fläckar, låt verka under lång tid.

Hur byter man ugnslampan?

Se till att ugnen är avstängd och helt sval. Ta bort lamplocket, skruva loss den trasiga lampan och ersätt med en ny lampa av typ E14 halogen. Skruva tillbaka locket.

Vad göra vid strömavbrott?

Ugnen har inget minne. Efter ett strömavbrott måste tiden ställas in igen (blinkar 12:30). Pågående tillagningsinställningar går förlorade. Starta om tillagningen vid behov.

Ugnen värmer inte, vad ska jag kontrollera?

Kontrollera att ugnen är ansluten och att vägguttaget har ström. Se till att läges- och temperaturväljarna inte står på 0. Om kontrollampan inte tänds, kontakta auktoriserad service för diagnos.

Kan jag använda rengöringsspray för ugnen?

Det rekommenderas inte att använda sprayer eller starka kemikalier. Använd endast en fuktig trasa med milt rengöringsmedel. Sprayer kan skada ytor och lämna skadliga rester.

Hur installerar man den inbyggda ugnen?

Respektera öppningens mått (595 x 595 x 575 mm). Anslut stickkontakten bakom skåpet. Skjut in ugnen i utrymmet, skruva fast distansbrickorna i hålen på frontramen, sedan fäst locken. Se till att uttaget är åtkomligt.

Hur sparar man energi med denna ugn?

Använd mörka eller emaljerade formar som absorberar värme bättre. Förvärm endast om receptet kräver det. Undvik att öppna luckan ofta. Stäng av ugnen 10 minuter före slutet för att använda restvärme.

BRUKSANVISNING OBO 2112 OK

Tack för ditt köp av denna ok.-produkt. Läs denna bruksanvisning noggrant och spara den för framtida referens.

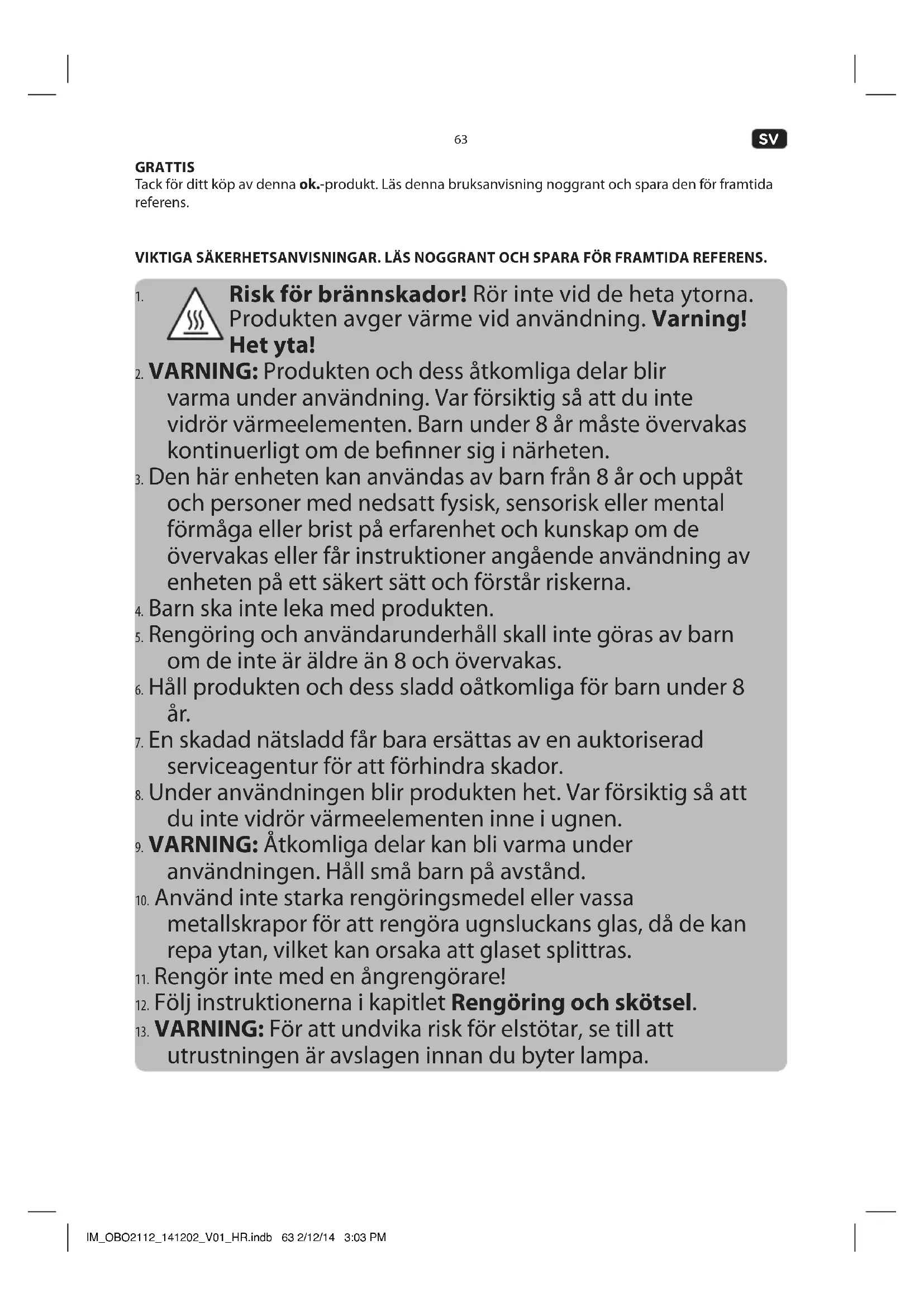

VIKTIGA SÄKERHETSANVISNINGAR. LÄS NOGGRANT OCH SPARA FÖR FRAMTIDA REFERENS.

1.

Risk för brännskador! Rör inte vid de heta ytorna. Produkten avger värme vid användning. Varning! Het yta!

1. WARNING: Produkten och dess åtkomliga delar blir varma under användning. Var försiktig så att du inte vidrör värmeelementen. Barn under 8 år måste övervakas kontinuerligt om de befinner sig i närheten.
2. Den här enheten kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de övervakas eller får instruktioner angående användning av enheten på ett säkert sätt och förstår riskerna.
3. Barn ska inte leka med produkten.
4. Rengöring och användarunderhåll skall inte göras av barn om de inte är äldre än 8 och övervakas.
5. Håll produkten och dess sladd oåtkomliga för barn under 8 år.
6. En skadad nätsladd får bara ersättas av en auktoriserad serviceagentur för att förhindra skador.
7. Under användningen blir produkten het. Var försiktig så att du inte vidrör värmeelementen inne i ugnen.
8. WARNING: Åtkomliga delar kan bli varma under användningen. Håll små barn på avständ.
9. Använd inte starka rengöringsmedel eller vassa metallskrapor för att rengöra ugnsluckans glas, då de kan repa ytan, vilket kan orsaka att glaset splittras.
10. Rengör inte med en ångrengörare!
11. Följ instruktionerna i kapitlet Rengöring och skötsel.
12. WARNING: För att undvika risk för elstötar, se till att utrustningen är avslagen innan du byter lampa.

SV

1. Läs denna bruksanvisning noggrant innan du använder produkten för första gången, och låt den följa med om du säljer produkten. Var uppmärksam på de varningar som anges på produkten och i denna bruksanvisning. Bruksanvisningen innehåller information som är viktig för din säkerhet och för användning och underhåll av utrustningen.
2. Använd produkten enbart för dess avsedda ändamål och med rekommenderade tillbehör och komponenter. Felaktig användning eller hantering kan medföra risk för skador.
3. Lämna aldrig produkten utan uppsikt när den är påslagen.
4. Doppa aldrig ner elektriska delar i vatten i samband med rengöring eller under användning. Håll aldrig produkten under rinnande vatten.
5. Försök aldrig under några omständigheter att reparera produkten själv (t.ex. om strömkabeln skadats eller om produkten tappats i golvet). För service och reparationer måste du kontakta en auktoriserad serviceverkstad.
6. Nätspänningen måste stämma med informationen som anges på etiketten på produkten.
7. Undvik skador på nätsladden som kan orsakas av knutar eller kontakt med skarpa hörn.
8. Håll produkten inklusive nätsladden och kontakten borta från alla värmekällor som t ex ugnar, värmeplattor och andra varma objekt/föremål.
9. Dra bara ut kontakten från vägguttaget med kontakten själva. Dra inte i nätsladden.
10. Använd bara denna produkt inomhus och aldrig utomhus.
11. Denna produkt är inte lämplig för kommersiellt bruk. Den är designad för hushållbruk och inget annat.
12. Rengör produkten och alla andra tillbehör efter varje användning.

AVSEDD ANVÄNDNING

Denna produkt är avsedd för att värma, laga och baka mat på en bakplåt, galler eller i en lämplig panna.

KOMPONENTER

A. Handtag för transport och montering

B. Statusindikatorlampa

C. Temperaturvred

D. Spår för bakplåtar

E. Lägesvred

F. Monteringshål

G. Bakplåt

H. Galler

I. Ugnslucka

J. Handtag för ugnslucka

K. Främre ram med tätning

L. Övre värme / grill

M. Utrymme

N. Bottenutrymme med undre värme

O. Cirkulationsfläkt med värmeelement

P. Ugnslampa (visas ej)

Q. Skruvar med brickor och hylsa

INNAN FÖRSTA ANVÄNDNING

• Ta försiktigt upp produkten och tillbehören ur originalförpackningen. Du rekommenderas att behålla originalförpackningen för framtida förvaring. Om du vill slänga originalförpackningen måste du iaktta gällande bestämmelser. Om du har några frågor om återvinningen kan du kontakta din lokala återvinningscentral.
• Kontrollera leveransens innehåll, så att alla delar finns med och att delarna inte är skadade. Om leveransens innehåll är ofullständigt eller skadat bör du kontakta din återförsäljare omedelbart.
• När du har packat upp produkten, läs vidare I kapitlet Rengöring och skötsel.
• För att ta bort eventuella rester från tillverkningen och lukter i ugnen före första användningen, använd den inbyggda ugnen i 15 minuter vid 200 °C. Följ instruktionerna i kapitlet ANVÄNDNING.

INSTALLATION

Notera: Den inbyggda ugnen har en strömkabel och stickkontakt. Innan installationen, se till att det finns ett vägguttag på den önskade installationsplatsen.

1 Ta hänsyn till produktens mått (i mm) och installationsöppningen. Se till att en motsvarande öppning finns på baksidan av köksskåpet.
2 Placera produkten framför öppningen och dra strömkabeln med stickkontakten genom hålet på baksidan av köksskåpet.
3 Placera produkten i installationsöppningen. Sätt i skruvarna med brickorna i hålen på den främre ramen och skruva fast ugnen på skåpet. Sätt sedan hylsorna på skruvarnas huvuden.
4 Anslut stickkontakten till ett lämpligt vägguttag. Ett pip hörs och tiden 12:30 blinkar på displayen. Ställ in korrekt tid före första användningen.

SV

KONVENTIONELL ANVÄNDNING

Val av läge och temperatur

5 Ställ in läge och temperaturvredet på önskat sätt.

Läge Funktion Temperatur
	Ugnslampan på	--
	Övre och undre värme:Denna funktion är lämplig för bakning och stekning.Tips:Placera maten mitt i ugnen.	50 - 250 °C
	Undre värme:Denna funktion är lämplig för tillagning med låg temperatur av grytor, och för bakverk eller pizza där en knaprig bas eller yta är önskvärd.Notera:Maten värms endast underifrån och översidan får ingen färg.	50 - 250 °C
	Övre värme:Denna funktion är lämplig för att bryna översidor och för att gratinera mat.Notera:Endast värmeelementet för den övre värmen används.	50 - 250 °C
	Grillvärme på:Denna funktion är lämplig för att grilla små och stora platta köttbitar, t.ex stekar, och för gratinering.Tips:Lägg mindre bitar högre upp och större delar längre ner i ugnen.Notera:Grillvärmeelementet slås automatiskt på/av för att hålla den inställda temperaturen. Standardtemperaturen är 210 °C.	50 - 250 °C
	Snabb uppvärmning med dubbel övre värme:Denna funktion är lämplig för att snabbt grilla små och stora platta köttbitar, t.ex stekar, och för gratinering vid höga temperaturer.Tips:Lägg mindre bitar högre upp och större delar längre ner i ugnen.Notera:Grillen och det övre värmeelementet körs samtidigt. Standardtemperaturen är 210 °C.	50 - 250 °C

6 Ugnen värms upp och statusindikatorlampan lyser. När den inställda temperaturen nås slocknar lampan.

Notera: För att upprätthålla den inställda temperaturen slås värmeelementen och därmed statuslampan på och av under användningen.

7 För att stänga av produkten, ställ in temperaturen och lägesväljaren på 0.

SÄTTA IN BAKPLÅT ELLER GALLER

8 Skjut in bakplåten eller gallret rakt in i ugnens spår. Se till att inte luta den.

RENGÖRING OCH SKÖTSEL

Varning! Vid rengöring, använd aldrig lösningsmedel eller slipande material, hårda borstar, metall eller vassa föremål. Lösningsmedel är skadliga för människors hälsa och kan angripa plastdelarna, medan slipande rengöringsmedel och verktyg kan repa ytan(-orna).

Rengör inte med en ångrengörare!

Varning! Stäng av ugnen och låt den svalna helt innan den rengörs.

9 Rengör inne i ugnen med en fuktig trasa. Torka ugnen ordentligt så att inga rester finns kvar. Se till att inget vatten kommer in i produkten (t.ex. genom cirkulationsfläkten).

Tips: Svåra fläckar kan blötläggas under en längre tid innan de tas bort. Använd om nödvändigt fettlösande rengöringsmedel vid rengöringen.

10 Rengör gallret och bakplåten med varmt vatten och ett milt rengöringsmedel. Torka alla delar ordentligt.

11 Rengör de yttre ytorna av enheten med en fuktig trasa och torka dem sedan helt. Se till att inget vatten kommer in i produktens interiör (till exempel genom kontakten).

LAMPBYTE

VARNING: Se till att utrustningen är avstängd innan du byter lampa, för att undvika risken för elstötar. Försiktigt! Innan du byter lampa inne i ugnen måste ugnen och lampan ha svalnat helt.

12 Ta bort luckan för lampan och ta ut den trasiga lampan.

13 Sätt i en ny lampa av typ E14 och skruva tillbaka lampans lucka.

Se till att demontera de relaterade komponenterna i enlighet med användarhandboken när underhållsarbete utförs. Skydda delarna för att underlätta återmonteringen och undvika skador.

ENERGIBESPARING

• Om möjligt, använd endast mörka, svartmålade eller emaljerande bakformar. De absorberar värme speciellt bra.
• Förvärm endast ugnen om det står så i receptet.
• Undvik att öppna ugnsluckan för många gånger under tillagningen.
• När du tillagar under en längre tid, stäng av ugnen 10 minuter tidigare och använd den återstående värmen för att slutföra tillagningen.

SV

68

SPECIFICATIONER

Modell OBO 2112
Design Inbyggd ugn
Värmekälla Elektrisk
Märkspänning 220-240 V~, 50/60 Hz
Märkeffekt max. 3000 W
Skyddsklass I
Max. temperatur 250 °C
Ugnens interna volym 70 L
Mått 595 x 575 x 595 mm
Intern lampa, typ Halogenlampa, E14
Energiförbrukning
Konventionell uppvärmning (EC electric cavity) 0,89 kWh/o mgång
Energieffektivitetsindex (EEI cavity) 94,1
Antal ugnsutrymmen 1
Nettovikt	30,3 kg

• Detta är en inbyggd ugn.
- Dammsugaren är funktionsprovad enligt SS- EN 60350-1:2013.
- Detaljerad teknisk information finns på nedanstående webbplats samt i teknisk dokumentation som kan erhållas från tillverkaren:

www.ok-online.com

AVFALLSHANTERING

Den överkryssade soptunnan innebär att elektronisk och elektrisk utrustning (WEEE) ska avfallshanteras separat. Elektrisk och elektronisk utrustning kan innehålla farliga och skadliga ämnen. Denna apparat får inte kastas med hushållsavfallet. Lämna in den på återvinningsstationen för återvinning av elektroniskt och elektriskt avfall. Genom att göra detta hjälper du till att bevara resurserna och skydda miljön. Kontakta din återförsäljare eller lokala myndigheter för mer information.
