Ürün Tipi	Ankastre Elektrikli Fırın
Marka	OK
Model	OBO 2112
Boyutlar (G x Y x D)	595 x 595 x 575 mm
Net Ağırlık	30,3 kg
Elektrik Beslemesi	220-240 V~, 50/60 Hz, 3000 W
Koruma Sınıfı	I
Maksimum Sıcaklık	250 °C
Hazne Hacmi	70 L
Boşluk Sayısı	1
Pişirme Fonksiyonları	Turbo fan, üst ısı, alt ısı, üst ve alt ısı, ızgara, hızlı ısıtma (ızgara + üst ısı)
Ampul Tipi	Halojen E14
Enerji Tüketimi (konvansiyonel)	0,89 kWh/çevrim
Enerji Verimlilik Endeksi	94,1
Verilen Aksesuarlar	Izgara, fırın tepsisi, ara parçalı ve kapaklı montaj vidaları
Temizlik	Buharlı temizleyici veya aşındırıcı ürünler kullanmayın; nemli bir bez ve yumuşak deterjan kullanın
Güvenlik	Sıcak yüzeyler uyarısı; temizlemeden önce kapatın; çocuk gözetimi
Montaj	Ankastre; erişilebilir bir prize ihtiyaç duyar
Onarılabilirlik	Ampul kullanıcı tarafından değiştirilebilir; güç kablosu yetkili servis tarafından değiştirilebilir

Sık sorulan sorular - OBO 2112 OK

OBO 2112 fırında saat nasıl ayarlanır?

İlk elektrik bağlantısında saat 12:30'da yanıp söner. Saati ayarlamak için ayar düğmelerini kullanın (kılavuzda detaylandırılmamış, ancak genellikle mod ve sıcaklık seçicilerle). Tam prosedür için kılavuzun KULLANIM bölümüne bakın.

Izgara fonksiyonu nasıl kullanılır?

Mod düğmesini 'Izgara' konumuna çevirin (ızgara sembolü). Varsayılan sıcaklık 210 °C'dir. Yiyecekleri ızgaraya yerleştirin, küçük parçalar üstte, büyükler altta. Izgara, sıcaklığı korumak için otomatik olarak açılıp kapanır. Mod tablosuna bakın.

Fırının maksimum sıcaklığı nedir?

Çoğu mod için maksimum sıcaklık 250 °C'dir (varsayılan ızgara 210 °C hariç). Bu sıcaklığı aşmayın.

Fırının içi nasıl temizlenir?

Fırını kapatın ve tamamen soğumaya bırakın. Hazneyi nemli bir bez ve yumuşak deterjanla temizleyin. Asla buharlı temizleyici, aşındırıcı ürünler veya metal kazıyıcı kullanmayın. İnatçı lekeler için uzun süre bekletin.

Fırın ampulü nasıl değiştirilir?

Fırının kapalı ve tamamen soğuduğundan emin olun. Ampul kapağını çıkarın, arızalı ampulü sökün ve yerine yeni bir E14 halojen ampul takın. Kapağı tekrar vidalayın.

Elektrik kesintisi durumunda ne yapmalı?

Fırının hafızası yoktur. Kesintiden sonra saat yeniden ayarlanmalıdır (12:30'da yanıp söner). Devam eden pişirme ayarları kaybolur. Gerekirse pişirmeyi yeniden başlatın.

Fırın ısıtmıyor, ne kontrol etmeliyim?

Fırının fişe takılı olduğunu ve prizde elektrik olduğunu kontrol edin. Mod ve sıcaklık seçicilerinin 0'da olmadığından emin olun. Durum göstergesi yanmıyorsa, teşhis için yetkili servise başvurun.

Fırın için sprey temizleyiciler kullanabilir miyim?

Sprey veya agresif kimyasallar kullanılması önerilmez. Sadece nemli bez ve yumuşak deterjan kullanın. Spreyler yüzeylere zarar verebilir ve zararlı kalıntılar bırakabilir.

Ankastre fırın nasıl monte edilir?

Açıklık boyutlarına (595 x 595 x 575 mm) uyun. Fişi mobilyanın arkasından takın. Fırını boşluğa kaydırın, ara parçaları ön şasi deliklerine vidalayın, ardından kapakları takın. Prizin erişilebilir olduğundan emin olun.

Bu fırınla nasıl enerji tasarrufu yapabilirim?

Isıyı daha iyi emen koyu veya emaye kaplar kullanın. Sadece tarif gerektiriyorsa ön ısıtma yapın. Kapağı sık sık açmaktan kaçının. Kalan ısıyı kullanmak için fırını bitimden 10 dakika önce kapatın.

KULLANIM KILAVUZU OBO 2112 OK

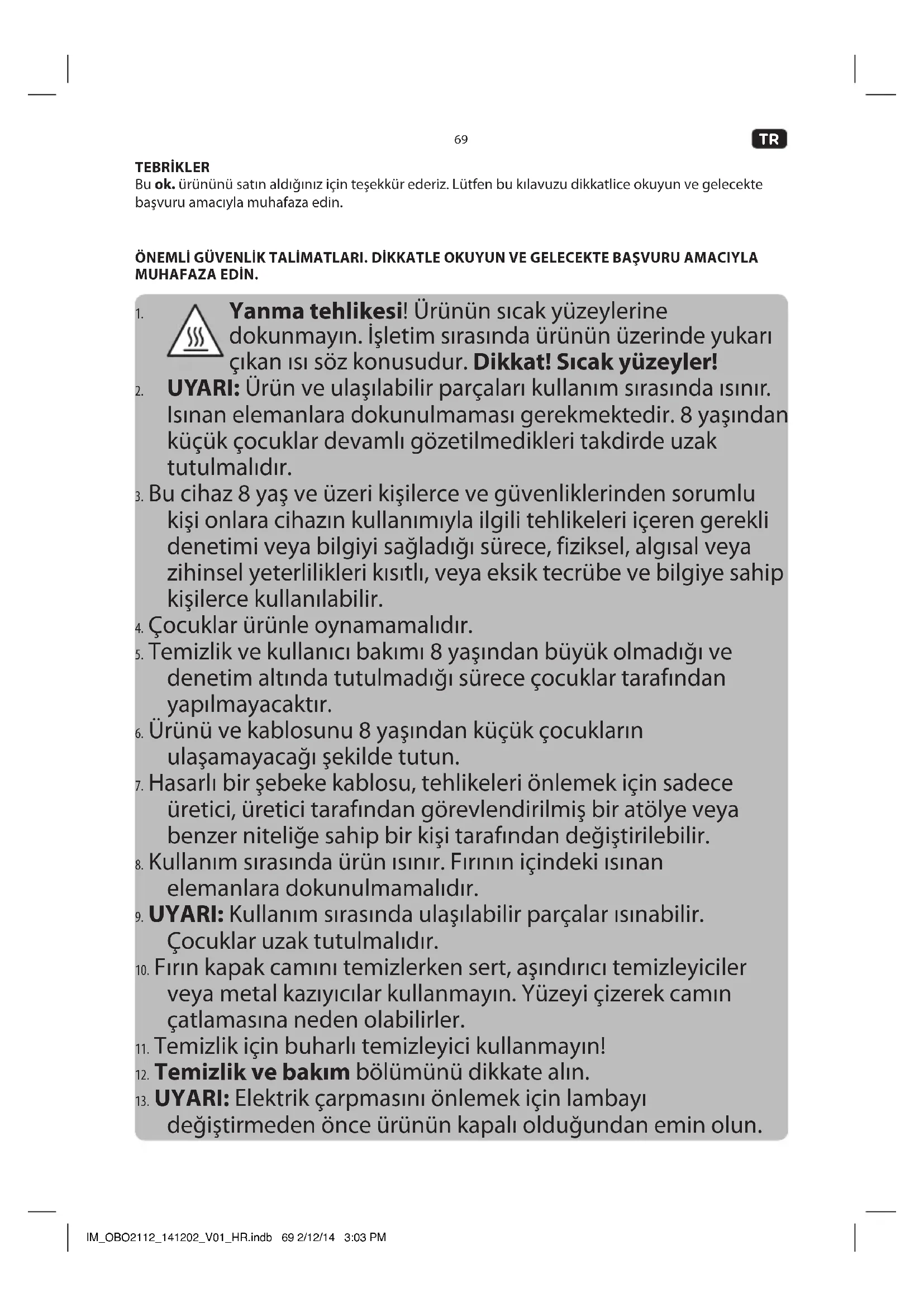

Bu ok. ürününü satın aldığınız için teşekkür ederiz. Lütfen bu kılavuzu dikkatlice okuyun ve gelecekte başvuru amacıyla muhafaza edin.

ÖNEMLİ GÜVENLİK TALİMATLARI. DİKKATLE OKUYUN VE GELECEKTE BAŞVURU AMACIYLA MUHAFAZA EDİN.

Yanma tehlikesi! Ürünün sıcak yüzeylerine dokunmayın. İşletim sırasında ürünün üzerinde yukarı çıkan ısı söz konusudur. Dikkat! Sıcak yüzeyler!
2. UYARI: Ürün ve ulaşılabilir parçaları kullanım sırasında isinir. Isinan elemanlara dokunulmaması gerekmektedir. 8 yaşından küçük çocuklar devamlı gözetilmedikleri takdirde uzak tutulmalıdır.
3. Bu cihaz 8 yaş ve üzeri kişilerce ve güvenliklerinden sorumlu kişi onlara cihazın kullanımıyla ilgili tehlikeleri içeren gerekli denetimi veya bilgiyi sağladığı sürece, fiziksel, algısal veya zihinsel yeterlilikleri kısıtlı, veya eksik tecrübe ve bilgiye sahip kişilerce kullanılabilir.
4. Çocuklar ürünle oynamamalıdır.
5. Temizlik ve kullanıcı bakımı 8 yaşından büyük olmadığı ve denetim altında tutulmadığı sürece çocuklar tarafından yapılmayacaktır.
6. Ürünü ve kablosunu 8 yaşından küçük çocukların ulaşamayacağı şekilde tutun.
7. Hasarlı bir şebeke kablosu, tehlikeleri önlemek için sadece üretici, üretici tarafından görevlendirilmiş bir atölye veya benzer niteliğe sahip bir kişi tarafından değiştirilebilir.
8. Kullanım sırasında ürün ısınır. Fırının içindeki ısınan elemanlara dokunulmamalıdır.
9. UYARI: Kullanım sırasında ulaşılabilir parçalar ısınabilir. Çocuklar uzak tutulmalıdır.
10. Fırın kapak camını temizlerken sert, aşındırıcı temizleyiciler veya metal kazıyıcılar kullanmayın. Yüzeyi çizerek camın çatlamasına neden olabilirler.
11. Temizlik için buharlı temizleyici kullanmayın!
12. Temizlik ve bakım bölümünü dikkate alın.
13. UYARI: Elektrik çarpmasını önlemek için lambayı değiştirmeden önce ürünün kapalı olduğundan emin olun.

TR

1. İlk kullanımdan önce bu kullanım kılavuzunu tamamen okuyun ve ürünle beraber teslim edin. Ürün üzerindeki ve bu kılavuzdaki uyarılara dikkat edin. Ekipmanın kullanımı ve bakımıyla olduğu kadar sizin güvenliğiniz hakkında da önemli bilgiler içermektedir.
2. Ürünü sadece amaçlanan doğrultuda ve tavsiye edilen aksesuar ve parçalarla kullanın. Uygunsuz kullanım ve yanlış işletim tehlikelere yol açabilir.
3. Ürün çalışır durumdayken asla denetimsiz bırakmayın.
4. Temizleme veya işletim sırasında ürünün hiçbir elektrikli parçasını su içerisinde sokmayın. Ürünü asla akan suyun altına tutmayın.
5. Hiç bir koşul altında (örn. Elektrik kablosu hasarı, ürün düşürülmüş ise, vs) ürünü kendiniz onarmaya kalkışmayın. Hizmet ve onarımlar için, lütfen yetkili bir servis elemanına danışın.
6. Evinizdeki ana elektrik ürünün üzerindeki değer etiketindeki bilgiyle uyuşmalıdır.
7. Elektrik kablosunu, dolanmalardan veya sivri köşelere temas etmekten doğabilecek hasarlardan koruyun.
8. Bu cihazı, güç kablosu ve güç fişi dahil olmak üzere fırın, elektrik ocağı gibi ısı kaynaklarından ve diğer ısı üreten cihaz/cisimlerden uzak tutun.
9. Elektrik prizinden fişi çekerken sadece fişin kendisini tutun. Kablosundan çekmeyin.
10. Bu ürünü kuru kapalı alanlarda kullanın, asla açık alanda kullanmayın.
11. Bu ürün ticari kullanım için uygun değildir. Sadece ev içi kullanım için tasarlanmıştır.
12. Cihazı ve diğer aksesuar parçalarını her kullanımdan sonra temizleyin.

KULLANIM AMACI

Bu ürün, yemekleri pişirme tepsisinde, pişirme izgarasında veya uygun bir tepside ısıtmak ve pişirmek için tasarlanmıştır.

SAÇ KURUTMA MAKİNESİNİN PARÇALARI

A. Taşıma ve montaj kulpları
B. Durum gösterge ışığı
C. lsi düğmesi
D. Pişirme tepsisi yuvaları
E. Mod düğmesi
F. Montaj delikleri
G. Pişirme tepisi
H. Izgara
I. Fırın kapağı
J. Fırın kapağı kulbu
K. Fitilli ön çerçeve
L. Üst ısı / izgara
M. Fırın boşluğu
N. Düşük ısılı alt fırın boşluğu
O. Isiticili devirdaim fanı
P. Fırın ışığı (gösterilmiyor)
Q. Ara parçalar ve kapaklı vidalar

İLK KULLANİMDAN ÖNCE

• Ürünü ve aksesuarı dikkatlice orijinal ambalajdan çıkarın. Daha sonra kullanmak üzere orijinal ambalajın saklanması önerilir. Orijinal ambalajı tasfiye etmek istiyorsanız bunu geçerli yasal düzenlemelere göre yapın. Doğru tasfiyeyle ilgili sorularınız varsa belediyenize danışın.
• Ambalaj içeriğinin tam olup olmadığını ve hasar bakımından kontrol edin. Ambalaj içeriği eksik ise veya hasar tespit ederseniz derhal satış yerinize başvurun.
• Paketi açtıktan sonra, lütfen Temizlik ve bakım bölümüne bakın.
• İlk kullanımdan önce, ocakta olabilecek herhangi bir üretim kalıntısını veya kokuyu ortadan kaldırmak için, ankastre fırını 200 °C'de 15 dakika çalıştırın. ÇALIŞTIRMA bölümündeki talimatları izleyin.

KURULUM

Not: Ankastre fırın, güç kablosu ve fişe sahiptir. Kurulumdan önce, istenilen kurulum yerinde priz mevcut olduğundan emin olun.

1 Ürünün (mm olarak) boyutlarını ve kurulum açıklığını göz önünde bulundurun. Mutfak kabininin arka tarafından, denk gelecek bir açıklık olduğundan emin olun.
2 Ürünü, açıklığın önüne yerleştirin ve mutfak kabininin arkasındaki delikten güç kablosunu ve fişi geçirin.
3 Ürünü, kurulum açıklığına yerleştirin. Ön çerçevedeki deliklere, ara parçalarla vidaları yerleştirin ve fırını kabine vidalayın. Daha sonra vida başlarındaki kapakları birleştirin.
4 Fişi, uygun bir duvar prizine takın. Bip sesi duyulacak ve ekranda zaman olarak 12:30 yanıp sönecektir. İlk kullanımdan önce doğru zamanı girin.

TR

GELENEKSEL KULLANIM

Mod ve Isı Seçimi

5 Mod ve ısı düğmesini istenildiği gibi ayarlayın.

Mod Fonksiyon Isı
	Fırın ışığı AÇIK	--
	Üst ve Alt Isı:Bu fonksiyon pişirme ve kızartma için uygundur.İpucu:Yemeği fırın boşluğunun ortasına koyun.	50 - 250 °C
	Alt Isı:Bu fonksiyon, güçlerin düşük ısıda pişirilmesi ve hamur işlerinin ve pizzaların çtır veya kabuklu olması istendiği zamanlar için uygundur.Not:Yemek sadece alttan ısitılır ve üst tarafı esmerleşmez.	50 - 250 °C
	Üst Isı:Bu fonksiyon, üst tarafları esmerleştirme ve yemeği gratenlemek için uygundur.Not:Yalnızca üst ısının ısıtma elemanı çalıştırılır.	50 - 250 °C
	İzgara Isıtma AÇIK:Bu fonksiyon graten ve biftek gibi düz etlerin küçük ve büyük parçalarını ızgara yapmak için uygundur.İpucu:Fırın boşluğunda daha küçük parçaları olabildiğince yukarı, büyük parçaları da olabildiğince aşağı koyunNot:Izgara ısıtma elemanı ayarlanan ısıyı korumak için otomatik olarak açılır/kapanır. Varsayılan ısı 210 °C'dir.	50 - 250 °C
	Çift üst ısıtma ile hızlı ısıtma:Bu fonksiyon yüksek ısılarda graten ve biftek gibi düz etlerin küçük ve büyük parçalarını hızlıca ızgara yapmak için uygundur.İpucu:Pişirme bölümünde, daha küçük parçaları olabildiğince yukarı, büyük parçaları da olabildiğince aşağı koyun.Not:Izgara ve üst ısıtma elemanı aynı anda çalışır. Varsayılan ısı 210 °C'dir.	50 - 250 °C

6 Fırın isinir ve durum gösterge ışığı yanar. Ayarlanan ısıya ulaşıldığında ışık söner. Not: Ayarlanan ısıyi korumak için, ısıtma elemanları ve dolayısıyla da durum ışığı düğmesi kullanım sırasında açılır ve kapanır.

7 Ürünü kapatmak için ve ısı ve mod seçim düğmesini 0'a getirin.

PİŞİRME TEPSİSİNİ VEYA IZGARAYI YERLEŞTİRME

8 Pişirme tepsisini veya izgarayı düzgünce fırının yuvalarına yerleştirin. Eğmedinizden emin olun.

TEMİZLİK VE BAKIM

Uyar! Temizlerken, çözücler veya aşındırıcı malzemeler, sert fırçalar, metalik veya keskin nesneler kullanmayın. Çözücler insan sağlığına zararlıdır ve aşındırıcı temizlik mekanizmaları ve araçları bir yandan yüzeyleri çizebilirken, plastik parçalara zarar verebilir.

Temizlik için buharlı temizleyici kullanmayın!

Uyarı! Temizlemeden önce ocağı kapatın ve tamamen soğumasını bekleyin.

9 Firin boşluğunu nemli bir bezle temizleyin. Fırını, kalıntı bırakmayacak şekilde tamamen silin. Ürünün iç kısmına su girmediğinden emin olun (örn. Devirdaim fanından.)
İpucu: İnatçı lekeler temizlenmeden uzun zaman önce ıslatılabilir. Gereli olduğu takdirde, temizlik için yağ çözücü sıvı kullanın.
10 Izgarayı ve pişirme tepsisini ılık su ve az deterjan ile temizleyin. Tüm parçaları iyice kurutun.
11 Nemli bir bezle cihazın dış yüzeylerini temizleyin ve ardından tamamen kurulayın. Ürünün içine su girmemesine (örneğin, anahtar yoluyla) dikkat edin.

AMPÜL DEĞİŞİMİ

UYARI: Ampülü değiştirmeden önce, elektrik çarpmasını önlemek için ürünün kapalı olduğundan emin olun.

Dikkat! Fırının iç lambasını değiştirmeden önce, fırın boşluğu ve ampül tamamen soğumuş olmalıdır.

12 Lamba kapağını çıkartın ve arızalı ampülü çıkartın.

13 E14 tipi yeni ampülü yerleştirin ve lamba kapağını vidalayın.

İlgili bileşenleri tahribatsız bakım amaçları için kullanıcı kılavuzuna göre sökmeye dikkat edin. Tekrar monte edildiklerinde iyi durumda olmaları ve hasar görmemeleri için parçaları koruyun.

ENERJÍ TASARRUFU

• Olanaklı ise yalnızca koyu renkli, siyah boyalı veya emaye pasta kalıpları kullanın. Bunlar ısıyı çok iyi emer.
• Fırını yalnızca tarifte belirtilmiş ise önceden ısıtın.
• Hazırlık sırasında fırın kapağını çok fazla açıp kapatmayın.
• Uzun süreli bir pişirme yaptığınız zaman fırını 10 dakika erken kapatarak pişirmeyi tamamlamak için artan isıyı kullanın.

TR

74

TEKNİK ÖZELLİKLER

Model OBO 2112
Tasarım Ankastre fırın
Isı kaynağı Elektrik
Nominal Gerilim 220-240 V~, 50/60 Hz
Nominal Güç max. 3000 W
Koruma Sınıfı I
Maksimum Isı 250 °C
Fırın Boşluğu Hacmi 70 L
Boyutlar 595 x 575 x 595 mm
Fırın boşluğu ampul tipi Halogen lamp, E14
Enerji tüketimi
Konvansiyonel ısıtma (EC electric cavity) 0,89 kWh/çevrim
Enerji verimliliği indeksi (EEI cavity) 94,1
Kavite sayısı 1
Net ağırlık 30,3 kg

• Bu ankastre bir fırındır.
• Erp test metodu EN 60350-1:2013 dayanmaktadır
• Ayrıntılı teknik bilgi için aşağıdaki web sitesini ziyaret edin veya teknik dokümanlar için üreticiye başvurun:

www.ok-online.com

TASFİYE

Üzerinde X işareti bulunan tekerlekli çöp kutusu simgesi, atık elektrikli ve elektronik ekipmanın (WEEE) ayrıca tasfiye edilmesini gerektirir. Elektrikli ve elektronik ekipman tehlikeli ve zararlı maddeler içerebilir. Bu aygıtı çeşitlerine ayrılmamış belediye çöpüne atmayın. Aygıtı atık elektrikli ve elektronik ekipmanların geri dönüşümü için belirlenen toplama merkezine bırakın. Bu şekilde kaynakların ve çevrenin korunmasına katkıda bulunacaksınız. Daha fazla bilgi için perakende satış mağazasına veya yerel idareye başvurun.
