OBO 2112 - Forno OK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno da incasso elettrico
Marca	OK
Modello	OBO 2112
Dimensioni (LxAxP)	595 x 595 x 575 mm
Peso netto	30,3 kg
Alimentazione elettrica	220-240 V~, 50/60 Hz, 3000 W
Classe di protezione	I
Temperatura massima	250 °C
Volume della cavità	70 L
Numero di cavità	1
Funzioni di cottura	Calore ventilato, calore superiore, calore inferiore, calore superiore e inferiore, grill, riscaldamento rapido (grill + calore superiore)
Tipo di lampadina	Alogena E14
Consumo energetico (convenzionale)	0,89 kWh/cycle
Indice di efficienza energetica	94,1
Accessori forniti	Griglia, teglia, viti di fissaggio con distanziali e cappucci
Pulizia	Non utilizzare pulitori a vapore né prodotti abrasivi; utilizzare un panno umido e detergente delicato
Sicurezza	Superfici calde segnalate; spegnere prima della pulizia; sorveglianza dei bambini
Installazione	Da incasso; necessita di una presa a muro accessibile
Riparabilità	Lampadina sostituibile dall'utente; cavo di alimentazione sostituibile da centro assistenza autorizzato

Domande frequenti - OBO 2112 OK

Come impostare l'ora sul forno OBO 2112?

Al primo avvio, l'ora lampeggia a 12:30. Per impostare l'ora, utilizzare i pulsanti di regolazione (non dettagliati nel manuale, ma generalmente con i selettori di modalità e temperatura). Consultare la sezione USO del manuale per la procedura esatta.

Come utilizzare la funzione grill?

Ruotare la manopola della modalità sulla posizione 'Grill' (simbolo di grill). La temperatura predefinita è 210 °C. Posizionare gli alimenti sulla griglia, pezzi piccoli in alto, grandi in basso. Il grill si accende e si spegne automaticamente per mantenere la temperatura. Fare riferimento alla tabella delle modalità.

Qual è la temperatura massima del forno?

La temperatura massima è di 250 °C per la maggior parte delle modalità (tranne grill predefinito a 210 °C). Non superare questa temperatura.

Come pulire l'interno del forno?

Spegnere il forno e lasciarlo raffreddare completamente. Pulire la cavità con un panno umido e un detergente delicato. Non utilizzare mai pulitori a vapore, prodotti abrasivi o raschietti metallici. Per le macchie ostinate, lasciare in ammollo a lungo.

Come sostituire la lampadina del forno?

Assicurarsi che il forno sia spento e completamente raffreddato. Rimuovere il coperchio della lampadina, svitare la lampadina difettosa e sostituirla con una nuova lampadina di tipo E14 alogena. Riavvitare il coperchio.

Cosa fare in caso di interruzione di corrente?

Il forno non ha memoria. Dopo un'interruzione, l'ora dovrà essere reimpostata (lampeggia a 12:30). Le impostazioni di cottura in corso andranno perse. Riavviare la cottura se necessario.

Il forno non riscalda, cosa controllare?

Verificare che il forno sia collegato e che la presa a muro sia sotto tensione. Assicurarsi che i selettori di modalità e temperatura non siano su 0. Se la spia di stato non si accende, contattare il centro assistenza autorizzato per una diagnosi.

Posso usare spray detergenti per il forno?

È sconsigliato l'uso di spray o prodotti chimici aggressivi. Utilizzare solo un panno umido con un detergente delicato. Gli spray possono danneggiare le superfici e lasciare residui nocivi.

Come installare il forno da incasso?

Rispettare le dimensioni dell'apertura (595 x 595 x 575 mm). Inserire la spina dal retro del mobile. Far scorrere il forno nello spazio, avvitare i distanziali nei fori del telaio frontale, quindi fissare i cappucci. Assicurarsi che la presa sia accessibile.

Come risparmiare energia con questo forno?

Utilizzare stampi scuri o smaltati che assorbono meglio il calore. Preriscaldare solo se la ricetta lo richiede. Evitare di aprire spesso lo sportello. Spegnere il forno 10 minuti prima della fine per sfruttare il calore residuo.

MANUALE UTENTE OBO 2112 OK

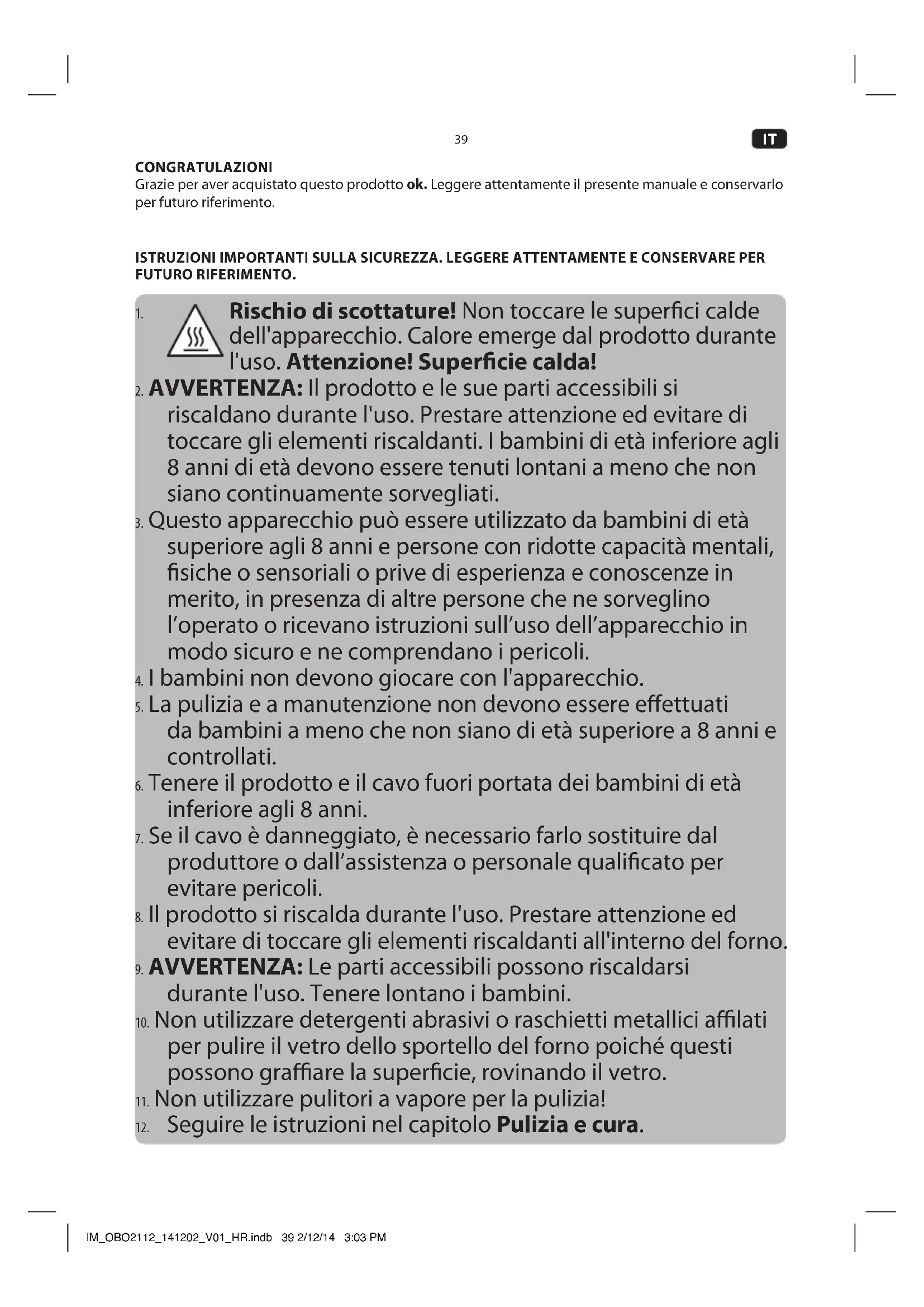

Grazie per aver acquistato questo prodotto ok. Leggere attentamente il presente manuale e conservarlo per futuro riferimento.

ISTRUZIONI IMPORTANTI SULLA SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURO RIFERIMENTO.

1.

Rischio di scottature! Non toccare le superfici calde dell'apparecchio. Calore emerge dal prodotto durante l'uso. Attenzione! Superficie calda!

1. AVVERTENZA: Il prodotto e le sue parti accessibili si riscaldano durante l'uso. Prestare attenzione ed evitare di toccare gli elementi riscaldanti. I bambini di età inferiore agli 8 anni di età devono essere tenuti lontani a meno che non siano continuamente sorvegliati.
2. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l'operato o ricevano istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendano i pericoli.
3. I bambini non devono giocare con l'apparecchio.
4. La pulizia e a manutenzione non devono essere effettuati da bambini a meno che non siano di età superiore a 8 anni e controllati.
5. Tenere il prodotto e il cavo fuori portata dei bambini di età inferiore agli 8 anni.
6. Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
7. Il prodotto si riscalda durante l'uso. Prestare attenzione ed evitare di toccare gli elementi riscaldanti all'interno del forno.
8. AVVERTENZA: Le parti accessibili possono riscaldarsi durante l'uso. Tenere lontano i bambini.
9. Non utilizzare detergenti abrasivi o raschietti metallici affiliati per pulire il vetro dello sportello del forno poiché questi possono graffiare la superficie, rovinando il vetro.
10. Non utilizzare pulitori a vapore per la pulizia!
11. Seguire le istruzioni nel capitolo Pulizia e cura.

IT

1. AVVERTENZA: Assicurarsi che l'apparecchio sia spento prima di sostituire la lampadina al fine di evitare la possibilità di scosse elettriche.

2. Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.

3. Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.
4. Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
5. Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.
6. Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.
7. Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.
8. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
9. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.
10. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
11. Usare questo prodotto in ambienti chiusi e mai all'aperto.
12. Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.
13. Pulire l'apparecchio e gli altri accessori dopo ciascun utilizzo.

USO PREVISTO

Questo prodotto è progettato per riscaldare, cucinare e infonare i cibi su una teglia da forno, griglia o padella adatta.

COMPONENTI

A. Maniglie per trasporto e montaggio

B. Spia indicatore di stato

C. Manopola (controllo) della temperatura

D. Scanalature per teglia da forno

E. Manopola selezione modalità

F. Forì di montaggio

G. Teglia da forno

H. Griglia

I. Sportello del forno

J. Maniglia dello sportello del forno

K. Struttura frontale con guarnizione

L. Riscaldamento superiore / grill

M. Cavità

N. Base della cavità con riscaldamento inferiore

O. Ventola con elemento riscaldate

P. Luce del forno (non mostrata)

Q. Viti con distanziatori e tappi

PRIMA MESSA IN FUNZIONE

• Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti.
• Ispezionare i contenuti della consegna per verificarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.
• Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.
• Per eliminare eventuali residui di lavorazione e odori nel forno prima del primo utilizzo, far funzionare il forno incorporato per 15 minuti a 200 °C. Seguire le istruzioni nel capitolo UTILIZZO.

INSTALLAZIONE

Nota: Il forno incorporato è dotato di cavo e spina di alimentazione. Prima dell'installazione, assicurarsi che la presa a muro sia nel luogo desiderato per l'installazione.

1 Considerare le dimensioni del prodotto (in mm) e l'apertura per l'installazione. Assicurarsi di aver a disposizione un recesso corrispondente nella parte posteriore del vano cucina.
2 Posizionare il prodotto di fronte all'apertura e posizionare la spina con il cavo di alimentazione attraverso il foro nella parte posteriore del vano cucina.
3 Inserire il prodotto nell'apertura per l'installazione. Inserire le viti con i distanziatori nei relativi fori nella struttura frontale ad avvitare il forno al mobiletto. Quindi inserire i tappi sulle teste delle viti
4 Collegare la spina di alimentazione ad una presa a muro adeguata. Dopo un breve segnale acustico, l'ora 12:30 lampeggia sul display. Impostare l'ora corretta prima del primo utilizzo.

IT

USO NORMALE

Selezionare modalità e temperatura

5 Impostare la manopola della modalità e della temperatura come desiderato.

Modalità Funzione Temperatura
	Luce del forno accesa	--
	Riscaldamento superiore e inferiore: Questa funzione è adatta per cuocere in forno e per friggere. Suggerimento: Posizionare il cibo al centro della cavità.	50 - 250 °C
	Riscaldamento inferiore: Questa funzione è adatta per cottura a basse temperatura di cibi in casseruola, dolci o pizze dove si desidera una base o una crosta croccante. Nota: Il cibo viene riscaldato solamente dalla parte inferiore e la parte superiore non viene dorata.	50 - 250 °C
	Riscaldamento superiore: Questa funzione è adatta per abbrustolire e gratinare il cibo. Nota: Solo l'elemento riscaldante della parte superiore è in funzione.	50 - 250 °C
	Riscaldamento griglia attivo (ON): Questa funzione è adatta per grigliare piccoli e grandi pezzi di carne, es. bistecche e per gratinare. Suggerimento: Posizionare i pezzi più piccoli più in alto ed i pezzi più piccoli più in basso nella cavità. Nota: L'elemento riscaldante griglia si accende/ spegne automaticamente per mantenere la temperatura impostata. La temperatura predefinita è 210 °C.	50 - 250 °C
	Riscaldamento rapido con doppio riscaldamento superiore: Questa funzione è adatta per grigliare rapidamente piccoli e grandi pezzi di carne, es. bistecche, e per gratinare ad alte temperature. Suggerimento: Posizionare i pezzi più piccoli più in alto ed i pezzi più grandi più in basso nella camera di cottura. Nota: La griglia e l'elemento riscaldante superiore funzionano contemporaneamente. La temperatura predefinita è 210 °C.	50 - 250 °C

6 Il forno si sta riscaldanto e la spia indicatore di stato è accesa. Una volta raggiunta la temperatura impostata, la luce si spegne.

Nota: Per mantenere la temperatura impostata, gli elementi riscaldanti e quindi la spia di stato si accendono e si spengono durante l'uso.

7 Per spegnere il prodotto, impostare la temperatura e l'interruttore di selezione della modalità a 0.

INSERIRE LA TEGLIA DA FORNO O LA GRIGLIA

8 Inserire la teglia da forno o la griglia direttamente nelle scanalature del forno. Assicurarsi di non capovolgerla.

PULIZIA E CURA

Attenzione! Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.

Non utilizzare pulitori a vapore per la pulizia!

Avvertenza! Spegnere il forno e lasciarlo raffreddare completamente prima della pulizia.

9 Pulire la cavità con un panno umido. Asciugare il forno accuratamente in modo da non lasciare residui. Assicurarsi che non entri acqua all'interno del prodotto (es. attraverso la ventola). Suggerimento: Le macchie ostinate possono essere ammorbidite per un certo periodo prima di rimuoverle. Se necessario, utilizzare liquidi sgrassanti per la pulizia.

10 Pulire la griglia e la teglia da forno con acqua tiepida ed un detergente delicato. Asciugare tutte le parti accuratamente.

11 Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far attenzione a non far entrare acqua all'interno del prodotto (ad esempio, attraverso l'interruttore).

SOSTITUZIONE DELLA LAMPADINA

AVVERTENZA: Assicurarsi che l'apparecchio sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.

Attenzione! Prima di sostituire la luce interna del vorno, la cavità e la lampadina devono essersi raffreddate completamente.

12 Rimuovere il coperchio della lampadina e rimuovere la lampadina difettosa.

13 Inserire una nuova lampadina di tipo E14 ed avvitare il coperchio della lampadina.

Assicurarsi di smontare i relativi componenti come indicato nel manuale d'uso per le finalità di manutenzione non distruttive. Proteggere le parti in modo da facilitare la reinstallazione ed evitare danni.

RISPARMIO ENERGETICO

• Se possibile, usare solamente teglie da forno scure, verniciate in nero o smaltate. Assorbono particolarmente bene il calore.
  • Pre-riscaldare il forno solo se indicato nella ricetta
  • Non aprire lo sportello del forno troppe volte durante il funzionamento
• In caso di lughe cotture, spegnere il forno 10 minuti prima ed utilizzare il calore residuo per completare la cottura.

IT

44

SPECIFICHE TECNICHE

Modello OBO 2112
Design Forno incorporato
Fonte di calore Elettricità
Tensione nominale 220-240 V~, 50/60 Hz
Potenza nominale max. 3000 W
Classe di protezione I
Temperatura max. 250 °C
Volume cavità 70 L
Dimensioni 595 x 575 x 595 mm
Tipo lampadina cavità Lampada alogena, E14
Consumo energetico
Riscaldamento convenzionale (EC electric cavity) 0,89	kWh/ciclo
Indice di efficienza energetica (EEI cavity) 94,1
Numero di cavità 1
Peso netto 30,3 kg

• Questo è un forno incorporato.
  • Il metodo di test Erp è secondo EN 60350-1:2013.
• Far riferimento al sito Web di seguito per informazioni tecniche o contattare il produttore per la documentazione tecnica:

www.ok-online.com

SMALTIMENTO

Il simbolo del cassonetto dell'immondizia barrato richiede una raccolta separata di rifiuti elettrici e di equipaggiamento elettronico (WEEE). l'equipaggiamento elettrico ed elettronico può contenere delle sostanze nocive. non smaltire questi apparecchi con i rifiuti domestici. consegnarlo presso un punto di raccolta per il riciclo WEEE. così aiutate a risparmiare le risorse ed a proteggere l'ambiente. contattare le autorità o il rivenditore locale per ulteriori informazioni.
