OBO 3222 - Forno OK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Forno da incasso
Marca	OK
Modello	OBO 3222
Dimensioni (L x A x P)	595 x 595 x 575 mm
Peso netto	37,8 kg
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza nominale max.	3000 W
Classe di protezione	I
Volume del vano	70 L
Temperatura massima	250 °C
Tipo di lampadina	Alogena, E14
Consumo energetico - calore convenzionale	0,99 kWh/ciclo
Consumo energetico - calore ventilato	0,89 kWh/ciclo
Indice di efficienza energetica	94,5
Modalità di cottura	Calore ventilato, calore superiore e inferiore, grill, scongelamento, calore inferiore, riscaldamento rapido
Funzioni programmabili	Timer, spegnimento automatico, cottura semi-automatica e automatica
Display	Schermo digitale con orologio
Accessori forniti	Griglia, teglia
Pulizia	Pulizia manuale con panno umido, non utilizzare pulitore a vapore né prodotti abrasivi
Sicurezza	Superficie calda, protezione bambini (supervisione richiesta), spegnimento automatico a fine programmazione
Ricambi e riparabilità	Lampadina sostituibile (E14), cavo di alimentazione da centro assistenza autorizzato

Domande frequenti - OBO 3222 OK

Come regolare l'ora sul forno OBO 3222?

Premere contemporaneamente i tasti ⊕ e √ per almeno 3 secondi. Il display lampeggia. Usare ⊕ e √ per regolare le ore, confermare con il tasto funzione ⊖, quindi regolare i minuti allo stesso modo. Il forno va in standby.

Come si usa il timer (programmatore)?

Assicurarsi che il forno sia acceso (icona visualizzata). Premere il tasto funzione fino a vedere il simbolo del timer. Regolare ore/minuti con ⊕ e √, confermare con il tasto funzione. Il conto alla rovescia parte. Al termine, suona un allarme.

Quali sono le modalità di cottura disponibili?

Il forno offre diverse modalità: calore ventilato, calore superiore e inferiore, grill, scongelamento, calore inferiore, riscaldamento rapido (superiore + grill), e riscaldamento rapido con ventilazione. Ogni modalità ha un intervallo di temperatura da 50 a 250 °C.

Come pulire correttamente il forno?

Spegnere il forno e lasciarlo raffreddare. Pulire la cavità con un panno umido. Non usare mai pulitori a vapore, solventi o abrasivi. Le superfici esterne si puliscono anche con un panno umido. La griglia e la teglia possono essere lavate in acqua calda con un detergente delicato.

Cosa fare se la lampadina del forno non funziona più?

Assicurarsi che l'apparecchio sia spento e freddo. Rimuovere il coperchio della lampadina, svitare la vecchia lampadina (tipo E14 alogena) e sostituirla con una nuova. Riavvitare il coperchio.

Come impostare una durata di cottura automatica?

In modalità semiautomatica, premere il tasto funzione fino a vedere dur sul display. Impostare la durata desiderata con ⊕ e √, confermare. Appare una A. Impostare quindi la modalità e la temperatura. Il forno si spegnerà automaticamente alla fine.

Come avviare il forno per la prima volta?

Dopo l'installazione, collegare il forno. Un bip suona e l'ora lampeggia. Regolare l'ora. Quindi, riscaldare il forno vuoto a 200 °C per 15 minuti per eliminare gli odori di fabbricazione. Utilizzare la modalità calore ventilato.

Quali sono le importanti precauzioni di sicurezza?

Non toccare le superfici calde. Sorvegliare i bambini. Non usare pulitori a vapore. Non immergere l'apparecchio in acqua. Utilizzare solo accessori consigliati. Scollegare prima di sostituire la lampadina.

Come risparmiare energia con questo forno?

Utilizzare stampi scuri o smaltati. Preriscaldare solo se necessario. Aprire lo sportello il meno possibile. A fine cottura, spegnere il forno 10 minuti prima per utilizzare il calore residuo.

Quali sono gli accessori forniti con il forno?

Il forno viene fornito con una griglia e una teglia. Si inseriscono nelle fessure della cavità facendoli scorrere dritti.

MANUALE UTENTE OBO 3222 OK

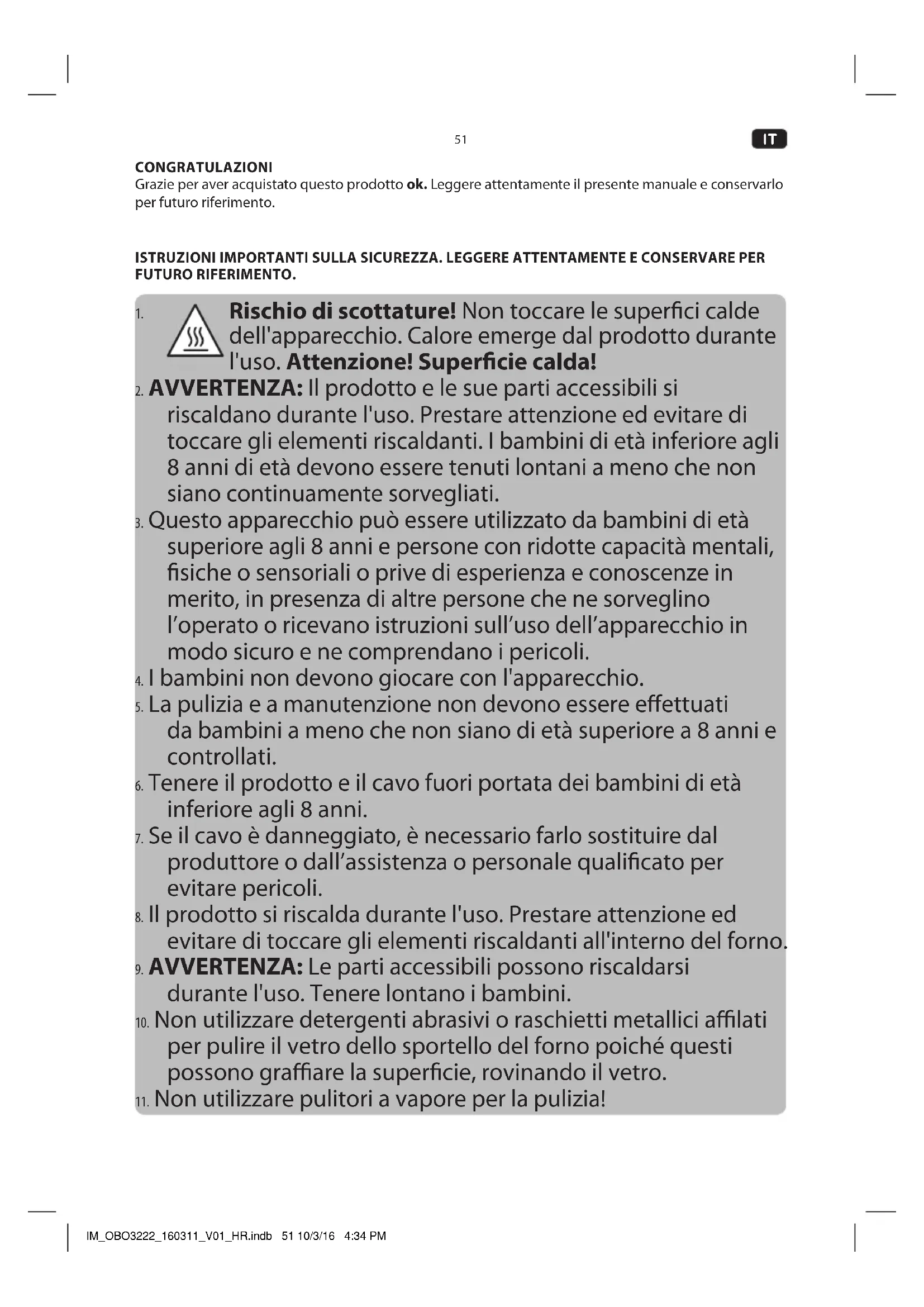

Grazie per aver acquistato questo prodotto ok. Leggere attentamente il presente manuale e conservarlo per futuro riferimento.

ISTRUZIONI IMPORTANTI SULLA SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURO RIFERIMENTO.

1.

Rischio di scottature! Non toccare le superfici calde dell'apparecchio. Calore emerge dal prodotto durante l'uso. Attenzione! Superficie calda!

1. AVVERTENZA: Il prodotto e le sue parti accessibili si riscaldano durante l'uso. Prestare attenzione ed evitare di toccare gli elementi riscaldanti. I bambini di età inferiore agli 8 anni di età devono essere tenuti lontani a meno che non siano continuamente sorvegliati.

2. Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l'operato o ricevano istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendano i pericoli.

3. I bambini non devono giocare con l'apparecchio.

4. La pulizia e a manutenzione non devono essere effettuati da bambini a meno che non siano di età superiore a 8 anni e controllati.

5. Tenere il prodotto e il cavo fuori portata dei bambini di età inferiore agli 8 anni.

6. Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.

7. Il prodotto si riscalda durante l'uso. Prestare attenzione ed evitare di toccare gli elementi riscaldanti all'interno del forno.

8. AVVERTENZA: Le parti accessibili possono riscaldarsi durante l'uso. Tenere lontano i bambini.

9. Non utilizzare detergenti abrasivi o raschietti metallici affiliati per pulire il vetro dello sportello del forno poiché questi possono graffiare la superficie, rovinando il vetro.

10. Non utilizzare pulitori a vapore per la pulizia!

IT

1. Seguire le istruzioni nel capitolo Pulizia e cura.
2. AVVERTENZA: Assicurarsi che l'apparecchio sia spento prima di sostituire la lampadina al fine di evitare la possibilità di scosse elettriche.
3. Inserire la teglia da forno o la griglia direttamente nelle scanalature del forno. Assicurarsi di non capovolgerla.
4. Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.
5. Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.
6. Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
7. Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo sotto acqua corrente.
8. Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.
9. Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.
10. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
11. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.
12. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
13. Usare questo prodotto in ambienti chiusi e mai all'aperto.
14. Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.
15. Pulire l'apparecchio e gli altri accessori dopo ciascun utilizzo.

USO PREVISTO

Questo prodotto è progettato per riscaldare, cucinare e infonare i cibi su una teglia da forno, griglia o padella adatta.

Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

COMPONENTI

A. Maniglie per trasporto e montaggio

B. Spia indicatore di stato

C. Manopola (controllo) della temperatura

D. Display

E. Pulsante funzione +/-

F. Manopola selezione modalità

G. Fori di montaggio

H. Teglia da forno

I. Griglia

J. Sportello del forno

K. Maniglia dello sportello del forno

L. Struttura frontale con guarnizione

M. Scanalature per teglia da forno

N. Base della cavità con riscaldamento inferiore

O. Riscaldamento superiore / grill

P. Ventola con elemento riscaldante (non mostrata)

Q. Luce del forno (non mostrata)

R. Viti con distanziatori e tappi

S. Ventola posteriore

PRIMA MESSA IN FUNZIONE

• Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti.
• Ispezionare i contenuti della consegna per verificarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.
• Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.
• Per eliminare eventuali residui di lavorazione e odori nel forno prima del primo utilizzo, far funzionare il forno incorporato per 15 minuti a 200 °C. Seguire le istruzioni nel capitolo UTILIZZO.

INSTALLAZIONE

Nota: Il forno incorporato è dotato di cavo e spina di alimentazione. Prima dell'installazione, assicurarsi che la presa a muro sia nel luogo desiderato per l'installazione.

1 Considerare le dimensioni del prodotto (in mm) e l'apertura per l'installazione. Assicurarsi di aver a disposizione un recesso corrispondente nella parte posteriore del vano cucina.
2 Posizionare il prodotto di fronte all'apertura e posizionare la spina con il cavo di alimentazione attraverso il foro nella parte posteriore del vano cucina.
3 Inserire il prodotto nell'apertura per l'installazione. Inserire le viti con i distanziatori nei relativi fori nella struttura frontale ad avvitare il forno al mobiletto. Quindi inserire i tappi sulle teste delle viti
4 Collegare la spina di alimentazione ad una presa a muro adeguata. Dopo un breve segnale acustico, l'ora 12:30 lampeggia sul display. Impostare l'ora corretta prima del primo utilizzo.

IT

54

FUNZIONAMENTO

Accendere e spegnere il forno

Se il forno è in modalità standby, accenderlo prima dell'uso.

5 Premere il tasto funzione per almeno 3 secondi finché l'icona appare sul display. Il forno è pronto all'uso.

Impostare l'ora

6 Premere i tasi e contemporaneamente per almeno 3 secondi. Il display lampeggia. Impostare l'ora / i minuti utilizzando i pulsanti e confermare ciascuna impostazione utilizzando il tasto funzione il forno passa alla modalità standby.

Timer e sveglia

Questa funzione può essere utilizzata come timer da cucina.

Nota: Questa funzione può essere usata solamente quando il forno è pronto all'uso e non può essere utilizzata in modalità standby. L'icona, deve essere visualizzata sul display.

7 Premere il tasto funzione finché appare il simbolo Il simbolo lampeggia. Impostare le ore / i minuti utilizzando i pulsanti confermare ogni impostazione utilizzando il tasto funzione Il simbolo lampeggia ed il tempo impostato scorre.

Nota: Quando il tempo si esaurisce, si sentirà un segnale acustico. Fermare la sveglia premendo un pulsante qualsiasi per qualche istante.

USO NORMALE

Selezionare modalità e temperatura

8 Impostare la manopola della modalità e della temperatura come desiderato.

Modalità Funzione Temperatura
	Luce del forno accesa	--
	Scongelamento: Questa funzione è utilizzata per scongelare delicatamente il cibo congelato. Nota: Nella camera di cottura circola aria a temperatura ambiente senza ulteriore riscaldamento.	--
	Riscaldamento rapido tramite doppio riscaldamento superiore e ventola: Questa funzione è adatta per grigliare grandi pezzi di carne (es. rolata di maiale,pollo arrosto). Nota: L'elemento riscaldante griglia per il riscaldamento superiore e la ventola sono accesi (ON).	50 - 250 °C
	Riscaldamento rapido con doppio riscaldamento superiore: Questa funzione è adatta per grigliare rapidamente piccoli e grandi pezzi di carne, es. bistecche, e per gratinare ad alte temperature. Suggerimento: Posizionare i pezzi più piccoli più in alto ed i pezzi più grandi più in basso nella camera di cottura. Nota: La griglia e l'elemento riscaldante superiore funzionano contemporaneamente. La temperatura predefinita è 210 °C.Riscaldamento griglia attivo (ON):Questa funzione è adatta per grigliare piccoli e grandi pezzi di carne, es. bistecche e per gratinare.Suggerimento:Posizionare i pezzi più piccoli più in alto ed i pezzi più piccoli più in basso nella cavità.Nota:L'elemento riscaldante griglia si accende/ spegne automaticamente per mantenere la temperatura impostata. La temperatura predefinita è 210 °C.	50 - 250 °C50 - 250 °C
	Riscaldamento superiore ed inferiore con ventola:Questa funzione è afatta per arrostire pezzi di carne più grandi a temperaure più alte.Nota:Riscaldamento più uniforme della cavità. Il cibo è abbrustolito all'esterno e rimane succoso all'interno.	50 - 250 °C
	Riscaldamento superiore e inferiore:Questa funzione è adatta per cuocere in forno e per friggere.Nota:Posizionare il cibo al centro della cavità.	50 - 250 °C
	Riscaldamento inferiore:Questa funzione è adatta per cottura a basse temperatura di cibi in casseruola, dolci o pizze dove si desidera una base o una crosta croccante.Nota:Il cibo viene riscaldato solamente dalla parte inferiore e la parte superiore non viene dorata.	50 - 250 °C
	Ventola con riscaldatore (ventola con riscaldamento ad anello):Questa modalità è adatta per la cottura al forno e la frittura.Suggerimento:E' possibile usare simultaneamente vari livelli della camera di cottura.	50 - 250 °C

9 Il forno si sta riscaldanto e la spia indicatore di stato è accesa. Una volta raggiunta la temperatura impostata, la luce si spegne.

Nota: Per mantenere la temperatura impostata, gli elementi riscaldanti e quindi la spia di stato si accendono e si spengono durante l'uso.

10 Per spegnere il prodotto, impostare il selettore della temperatura a 0 e l'interruttore di selezione della modalità a ▼.

Premere il tasto funzione ed il pulsante e contemporaneamente per almeno 3 sec., il forno passerà alla modalità standby.

IT

MODALITA' DI PROGRAMMAZIONE

Modalità semi-automatica - impostare il tempo di cottura

11 Questa funzione è utilizzata per impostare un tempo di cottura. Il tempo massimo di cottura che si può impostare è 10 ore. L'impostazione e l'attivazione possono essere effettuati durante la cottura o prima.

1. Premere il tasto funzione ☐ finché il display non visualizza il testo dur. Il testo lampeggia.
2. Impostare le ore / i minuti con i pulsanti ✅ e donfermare ogni impostazione con il tasto funzione

Una A è visualizzata sul display, la funzione è attivata e il tempo impostato scorre.

1. Selezionare la modalità di funzionamento e la temperatura desiderate.

Nota: Il forno si spegne una volta esaurito il tempo di cottura preimpostato.

Modalità semi-automatica - impostare il tempo di fine cottura

12 Questa funzione è usata per impostare un tempo di fine cottura. L'impostazione e l'attivazione possono essere effettuate durante la cottura o prima.

1. Premere il tasto funzione ☐ finché il display non visualizza il tasto End (Fine). Il testo lampeggia.
2. Impostare le ore / i miuti con i pulsanti ☑ e konfermare ogni impostazione con il tasto funzione ☑

Una A è visualizzata sul display, la funzione è attivata ed il tempo di fine cottura è impostato.

1. Selezionare la modalità di funzionamento e la temperatura desiderate.

Nota: Il forno si spegne una volta raggiunto il tempo di fine cottura.

Modalità automatica - preimpostare il tempo di cottura ed il tempo di fine cottura

13 Questa funzione è usata per impostare il tempo di cottura ed il tempo di fine cottura.

1. Premere il tasto funzione finché il display non visualizza il testo dur. Il testo lampeggia. Impostare le ore / i minuti con i pulsanti confermare ogni impostazione con il tasto funzione

Una A viene visualizzata sul display.

1. Premere di nuovo il tasto funzione finché il display non visualizza il testo End (Fine). Il testo lampeggia. Impostare le ore / i minuti con i pulsanti confermare ogni impostazione con il tasto funzione.

L'ora corrente ed un A sono visualizzati sul display.

Il tempo di cottura ed il tempo di fine cottura sono impostati e la funzione è attivata.

Nota: Il forno incorporato si spegne una volta raggiunto il tempo di fine cottura.

1. 1. Selezionare la modalità di funzionamento e la temperatura desiderate.

Nota: Il tempo di fine cottura può essere impostato solamente per un periodo di 23 ore e 59 minuti.

INSERIRE LA TEGLIA DA FORNO O LA GRIGLIA

14 Inserire la teglia da forno o la griglia direttamente nelle scanalature del forno. Assicurarsi di non capovolgerla.

PULIZIA E CURA

Attenzione! Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.

Non utilizzare pulitori a vapore per la pulizia!

Avvertenza! Spegnere il forno e lasciarlo raffreddare completamente prima della pulizia.

15 Pulire la cavità con un panno umido. Asciugare il forno accuratamente in modo da non lasciare residui. Assicurarsi che non entri acqua all'interno del prodotto (es. attraverso la ventola). Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far attenzione a non far entrare acqua all'interno del prodotto (ad esempio, attraverso l'interruttore).

Suggerimento: Le macchie ostinate possono essere ammorbidite per un certo periodo prima di rimuoverle. Se necessario, utilizzare liquidi sgrassanti per la pulizia.

16 Pulire la griglia e la teglia da forno con acqua tiepida ed un detergente delicato. Asciugare tutte le parti accuratamente.

SOSTITUZIONE DELLA LAMPADINA

AVVERTENZA: Assicurarsi che l'apparecchio sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.

Attenzione! Prima di sostituire la luce interna del vorno, la cavità e la lampadina devono essersi raffreddate completamente.

17 Rimuovere il coperchio della lampadina e rimuovere la lampadina difettosa. Inserire una nuova lampadina di tipo E14 ed avvitare il coperchio della lampadina.

Assicurarsi di smontare i relativi componenti come indicato nel manuale d'uso per le finalità di manutenzione non distruttive. Proteggere le parti in modo da facilitare la reinstallazione ed evitare danni.

RISPARMIO ENERGETICO

• Se possibile, usare solamente teglie da forno scure, verniciate in nero o smaltate. Assorbono particolarmente bene il calore.
  • Pre-riscaldare il forno solo se indicato nella ricetta
  • Non aprire lo sportello del forno troppe volte durante il funzionamento
• In caso di lughe cotture, spegnere il forno 10 minuti prima ed utilizzare il calore residuo per completare la cottura.

IT

58

SPECIFICHE TECNICHE

Modello OBO 3222
Design Forno incorporato
Fonte di calore Elettricità
Tensione nominale 220-240V~, 50/60Hz
Potenza nominale max. 3000 W
Classe di protezione I
Temperatura max. 250 °C
Volume cavità 70 L
Dimensioni 595 x 575 x 595 mm
Tipo lampadina cavità Lampada alogena, E14
Consumo energetico
Riscaldamento convenzionale (EC electric cavity) 0,99	kWh/ciclo
Riscaldamento ventilato/ riscaldamento aconvezione (EC electric cavity)	0,89 kWh/ciclo
Indice di efficienza energetica (EEI cavity) 94,5
Numero di cavità 1
Peso netto 37,8 kg

• Questo è un forno incorporato.
  • Il metodo di test Erp è secondo EN 60350-1:2013.
• Far riferimento al sito Web di seguito per informazioni tecniche o contattare il produttore per la documentazione tecnica:

www.ok-online.com

SMALTIMENTO

Il simbolo del cassonetto dell'immondizia barrato richiede una raccolta separata di rifiuti elettrici e di equipaggiamento elettronico (WEEE). l'equipaggiamento elettrico ed elettronico può contenere delle sostanze nocive. non smaltire questi apparecchi con i rifiuti domestici. consegnarlo presso un punto di raccolta per il riciclo WEEE. così aiutate a risparmiare le risorse ed a proteggere l'ambiente. contattare le autorità o il rivenditore locale per ulteriori informazioni.
