OBO 3222 - Oven OK - Gratis gebruiksaanwijzing en handleiding

Type product	Inbouwoven
Merk	OK
Model	OBO 3222
Afmetingen (B x H x D)	595 x 595 x 575 mm
Nettogewicht	37,8 kg
Voeding	220-240 V ~ 50/60 Hz
Max. nominaal vermogen	3000 W
Beschermingsklasse	I
Inhoud	70 L
Maximale temperatuur	250 °C
Lampsoort	Halogeen, E14
Energieverbruik - conventionele warmte	0,99 kWh/cyclus
Energieverbruik - hetelucht	0,89 kWh/cyclus
Energie-efficiëntie-index	94,5
Kookstanden	Hetelucht, boven- en onderwarmte, grill, ontdooien, onderwarmte, snelverwarming
Programmeerbare functies	Timer, automatische uitschakeling, halfautomatisch en automatisch koken
Display	Digitaal scherm met klok
Meegeleverde accessoires	Rooster, bakplaat
Reiniging	Handmatige reiniging met vochtige doek, geen stoomreiniger of schurende middelen gebruiken
Veiligheid	Hete oppervlakte, kinderbeveiliging (toezicht vereist), automatische uitschakeling na programma
Onderdelen en repareerbaarheid	Vervangbare lamp (E14), stroomkabel via erkende service

Veelgestelde vragen - OBO 3222 OK

Hoe stel ik de klok in op de OBO 3222 oven?

Druk tegelijkertijd op de toetsen ⊕ en √ gedurende minstens 3 seconden. Het scherm knippert. Gebruik ⊕ en √ om de uren in te stellen, bevestig met de functietoets ⊖, stel vervolgens de minuten op dezelfde manier in. De oven gaat in standby.

Hoe gebruik ik de timer (programmeur)?

Zorg dat de oven aan staat (pictogram weergegeven). Druk op de functietoets tot het timersymbool verschijnt. Stel uren/minuten in met ⊕ en √, bevestig met de functietoets. De aftelling start. Aan het einde klinkt er een alarm.

Welke kookstanden zijn beschikbaar?

De oven biedt verschillende standen: hetelucht, boven- en onderwarmte, grill, ontdooien, onderwarmte, snelverwarming (boven+grill), en snelverwarming met ventilatie. Elke stand heeft een temperatuurbereik van 50 tot 250 °C.

Hoe reinig ik de oven correct?

Schakel de oven uit en laat hem afkoelen. Reinig de binnenkant met een vochtige doek. Gebruik nooit een stoomreiniger, oplosmiddelen of schurende middelen. De buitenoppervlakken kunnen ook met een vochtige doek worden gereinigd. Het rooster en de bakplaat kunnen worden gewassen met warm water en een mild afwasmiddel.

Wat te doen als de ovenlamp niet meer werkt?

Zorg dat het apparaat uit en afgekoeld is. Verwijder de lampafdekking, draai de oude lamp los (type E14 halogeen) en vervang deze door een nieuwe. Draai de afdekking weer vast.

Hoe stel ik een automatische kooktijd in?

In de halfautomatische modus drukt u op de functietoets tot dur op het scherm verschijnt. Stel de gewenste duur in met ⊕ en √, bevestig. Er verschijnt een A. Stel daarna de stand en temperatuur in. De oven schakelt aan het einde automatisch uit.

Hoe start ik de oven voor de eerste keer?

Na installatie sluit u de oven aan. Er klinkt een piep en de klok knippert. Stel de klok in. Verwarm vervolgens de lege oven op 200 °C gedurende 15 minuten om fabricagegeuren te verwijderen. Gebruik de heteluchtstand.

Welke veiligheidsvoorzorgsmaatregelen zijn belangrijk?

Raak hete oppervlakken niet aan. Houd toezicht op kinderen. Gebruik geen stoomreiniger. Dompel het apparaat niet onder in water. Gebruik alleen aanbevolen accessoires. Haal de stekker uit het stopcontact voordat u de lamp vervangt.

Hoe bespaar ik energie met deze oven?

Gebruik donkere of geëmailleerde bakvormen. Verwarm alleen voor indien nodig. Open de deur zo min mogelijk. Schakel de oven 10 minuten voor het einde van de kooktijd uit om gebruik te maken van de restwarmte.

Welke accessoires worden meegeleverd met de oven?

De oven wordt geleverd met een rooster en een bakplaat. Deze worden in de gleuven van de binnenruimte geplaatst door ze recht naar binnen te schuiven.

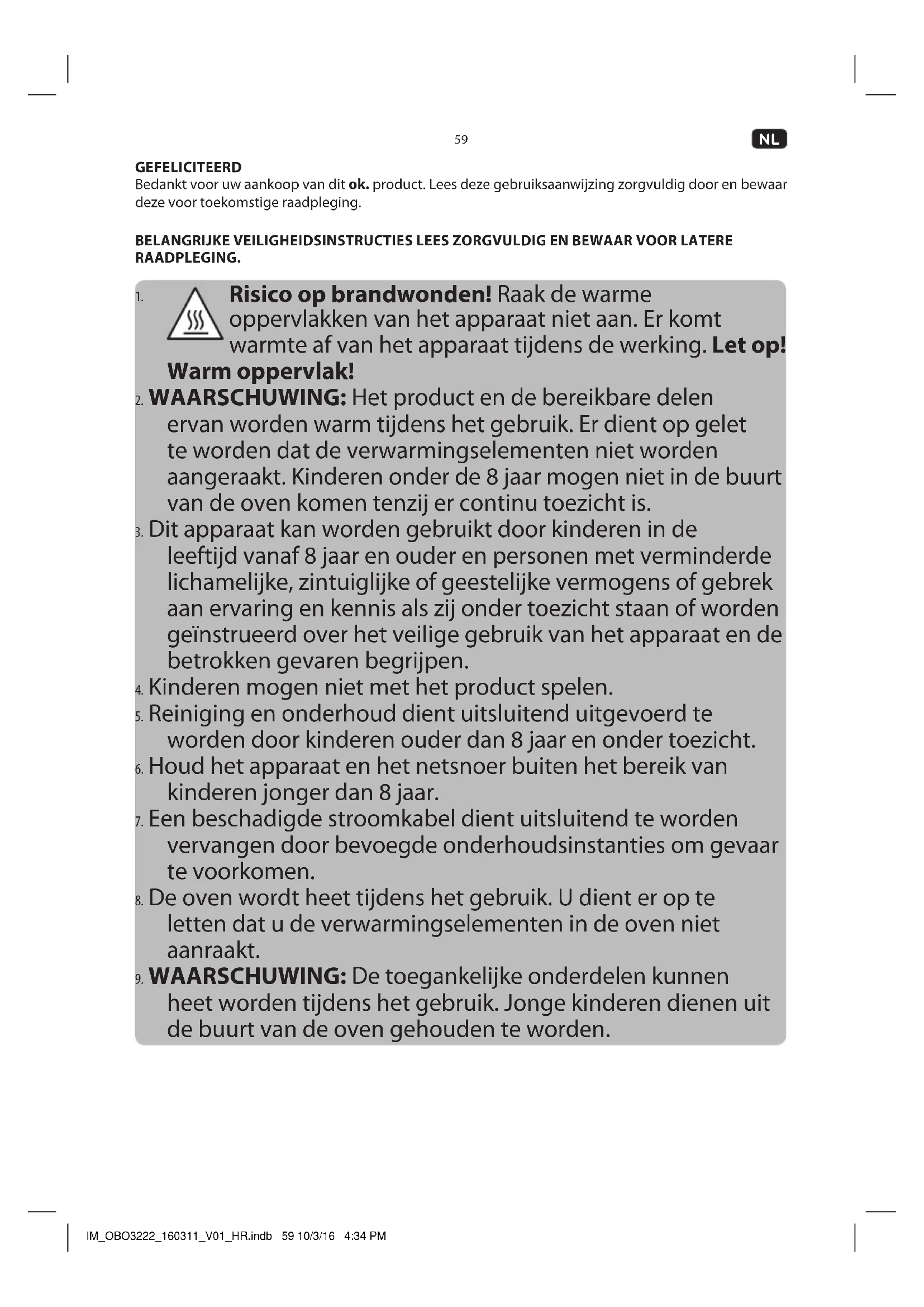

GEBRUIKSAANWIJZING OBO 3222 OK

Bedankt voor uw aankoop van dit ok. product. Lees deze gebruiksaanwijzing zorgvuldig door en bewaar deze voor toekomstige raadpleging.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES LEES ZORGVULDIG EN BEWAAR VOOR LATERE RAADPLEGING.

1. Risico op brandwonden! Raak de warme oppervlakken van het apparaat niet aan. Er komt warmte af van het apparaat tijdens de werking. Let op! Warm oppervlak!

2. WAARSCHUWING: Het product en de bereikbare delen ervan worden warm tijdens het gebruik. Er dient op gelet te worden dat de verwarmingselementen niet worden aangeraakt. Kinderen onder de 8 jaar mogen niet in de buurt van de oven komen tenzij er continu toezicht is.

3. Dit apparaat kan worden gebruikt door kinderen in de leeftijd vanaf 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of worden geïinstrueerd over het veilige gebruik van het apparaat en de betrokken gevaren begrijpen.
4. Kinderen mogen niet met het product spelen.
5. Reiniging en onderhoud dient uitsluitend uitgevoerd te worden door kinderen ouder dan 8 jaar en onder toezicht.
6. Houd het apparaat en het netsnoer buiten het bereik van kinderen jonger dan 8 jaar.
7. Een beschadigde stroomkabel dient uitsluitend te worden vervangen door bevoegde onderhoudsinstanties om gevaar te voorkomen.
8. De oven wordt heet tijdens het gebruik. U dient er op te letten dat u de verwarmingselementen in de oven niet aanraakt.
9. WAARSCHUWING: De toegankelijke onderdelen kunnen heet worden tijdens het gebruik. Jonge kinderen dienen uit de buurt van de oven gehouden te worden.

NL

1. Gebruik geen agressieve schoonmaakmiddelen of scherpe metalen schrapers om het glas van de ovendeur te reinigen omdat dit het oppervlak kan beschadigen. Dit kan resulteren in het barsten van het glas.
2. Gebruik geen stoomreiniger voor het schoonmaken!
3. Volg de aanwijzingen in het hoofdstuk Reiniging en zorg.
4. WAARSCHUWING: Zorg ervoor dat de oven is uitgeschakeld voordat u de lamp vervangt om het risico op een elektrische schok te vermijden.

5. Schuif de bakplaat of het rooster recht in de oven op de richels. Zorg ervoor dat hij niet scheef zit.

6. Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding staan vermeld, in acht. De waarschuwingen bevatten belangrijke informatie voor uw veiligheid en voor het gebruik en onderhoud van het apparaat.

7. Gebruik het product uitsluitend voor het beoogde gebruik en met de aangeraden accessoires en onderdelen. Oneigenlijk gebruik of een verkeerde bediening kan leiden tot risico's op gevaar.
8. Laat het apparaat nooit zonder toezicht als het is ingeschakeld.
9. Dompel de elektrische onderdelen van het apparaat nooit onder water tijdens het reinigen of de bediening. Houd het apparaat nooit onder stromend water.
10. Probeer onder geen beding om het product (bijv. bij schade aan de stroomkabel, als het product is gevallen, enz.) zelf te repareren. Voor onderhoud en reparaties dient u contact op te nemen met een geautoriseerde servicedienst.
11. De netspanning dient overeen te komen met de informatie die staat vermeld op het kenplaatje van het apparaat.
12. Vermijd schade aan de stroomkabel door knikken of contact met scherpe hoeken.
13. Houd dit apparaat, met inbegrip van de stroomkabel en de stekker, uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproducerende apparaten/ voorwerpen.
14. Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.
15. Gebruik dit apparaat uitsluitend op droge plaatsen en binnen, niet geschikt voor gebruik buiten.
16. Dit product is niet geschikt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk gebruik.
17. Reinig het product en andere onderdelen na elk gebruik.

BEOOGD GEBRUIK

Dit apparaat is ontworpen voor het verwarmen, koken en bakken van voedsel op een bakplaat, een rooster of in een geschikte pan.

Imtron GmbH aanvaardt geen aansprakelijkheid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product, of gebruik van het product die niet voldoet aan het doel opgegeven door de fabrikant.

ONDERDELEN

A. Transport en montagebeugels

B. Statusindicator lampje

C. Temperatuurregelknop

D. Scherm

E. +/- en functieknop

F. Functiekeuzeknop

G. Montageopeningen

H. Bakplaat

I. Rooster

J. Ovendeur

K. Handvat ovendeur

L. Voorste frame met afdichting

M. Richels bakplaat

N. Bodem ovenruimte met onderwarmte

O. Bovenwarmte / grill

P. Circulatieventilator met verwarmingselement (niet getoond)

Q. Oven verlichting (niet getoond)

R. Schroeven met ringen en afdekkapje

• Verwijder het apparaat en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum.
• Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct contact op te nemen met uw lokale verkooppunt.
• Raadpleeg het hoofdstuk 'Reiniging en zorg' nadat u de verpakking heeft verwijderd.
• Om eventuele fabricageresten en geuren in de oven te verwijderen voor het eerste gebruik, zet u de ingebouwde oven gedurende 15 minuten aan op 200 °C. Volg de instructies van het hoofdstuk BEDIENING.

INSTALLATIE

Let op: De inbouwoven heeft een netsnoer en stekker. Zorg voor de installatie dat er een stopcontact op de gewenste plaats zit.

1 Houd rekening met de afmetingen (in mm) van de oven en de installatie-opening. Zorg er voor dat er een corresponderende uitsparing achterin het keukenkastje zit.
2 Plaats het apparaat voor de opening en trek het netsnoer met stekker door de opening in de achterkant van het keukenkastje.
3 Plaats het apparaat in de installatie-opening. Plaats de schroeven met de ringen in de openingen in het voorste frame en schroef de oven in het kastje. Plaats dan de afdekkapjes op de kopjes van de schroeven.
4 Steek de stekker in een geschikt stopcontact. Er klinkt nu een piep en de tijd 12:30 knippert op het scherm. Stel de juiste tijd in voor het eerste gebruik.

NL

62

BEDIENING

De oven AAN en UIT zetten

Als de oven in stand-by staat dient u deze AAN te zetten voor gebruik.

5 Druk op de functieknop 📄 gedurende minstens 3 seconden tot het icoon 📋p het scherm verschijnt. De oven is klaar voor gebruik.

Tijd instellen

6 Druk op de + en de toets gedurende minstens 3 seconden. Het scherm knippert. Stel de uren / minuten in met de + knoppen en bevestig alles met de functieknop . De ovenschakelaar schakelt nu naar stand-by.

Timer en het alarm

Deze functie kan worden gebruikt als keukenwekker.

Let op: Deze functie is alleen beschikbaar als de oven klaar voor gebruik is en niet als de oven in stand-by staat. Het icoon ⚪, moet op het scherm getoond worden.

7 Druk op de functieknop tot het symbool verschijnt. Het symbool knippert. Stel de uren / minuten in met de knappen en bevestig alles met de functieknop . Het symbool is continu zichtbaar en de ingestelde tijd telt af.

Let op: Als de tijd verstreken is klinkt er een alarm. Stop het alarm door kort op een willekeurige knop te drukken.

CONVENTIONEEL GEBRUIK

Stand en temperatuurselectie

8 Stel de stand en temperatuur die u wilt in.

Stand Functie Temperatuur
	Ovenlicht AAN	--
	Ontdooien:Deze functie is voor het langzaam ontdooien van bevroren voedsel.Let op:Lucht op kamertemperatuur zonder extra verwarming circuleert in de ovenruimte.	--
	Snel verwarmen met dubbele bovenwarmte en ventilator:Deze functie is geschikt voor het grillen van grotere stukken vlees (bijv. rollades en kip).Let op:Het verwarmingselement van de grill, verwarmingselement voor de bovenwarmte en de ventilator zijn AAN.	50 - 250 °C
	Snel verwarmen met dubbele bovenwarmte:Deze functie is geschikt voor het snel grillen van kleine en grote platte stukken vlees, bijv. biefstuk en voor het gratineren bij hoge temperaturen.Tip:Leg de kleinere stukken wat hoger en grotere stukken wat lager in de ovenruimte.Let op:De grill en de bovenwarmte werken gelijktijdig. De standaardtemperatuur is 210 °C.	50 - 250 °C
Stand Functie	Temperatuur
	Grill AAN:Deze functie is geschikt voor het grillen van kleine en grote platte stukken vlees, bijv. biefstuk en voor het gratineren.Tip: Leg de kleinere stukken wat hoger en grotere stukken wat lager in de ovenruimte.Let op: Het grillelement schakelt automatisch aan /uit om de ingestelde temperatuur te handhaven. De standaardtemperatuur is 210 °C.	50 - 250 °C
	Boven- en onderwarmte met ventilator:Deze functie is geschikt voor het roosteren van grotere stukken vlees bij hogere temperaturen.Let op: De ovenruimte wordt gelijkmatiger verwarmd.Voedsel wordt bruin aan de buitenkant en blijft sappig.	50 - 250 °C
	Boven- en onderwarmte:Deze functie is geschikt voor bakken en braden.Let op: Plaats het voedsel in het midden van de ovenruimte.	50 - 250 °C
	Onderwarmte:Deze functie is geschikt voor het op lage temperatuur koken van een stoofschotel en voor gebak of pizza's waar een knapperige bodem of korst vereist is.Let op: Voedsel wordt alleen van onderaf verwarmd en de bovenkant wordt niet bruin.	50 - 250 °C
	Hete lucht (ventilator met ringverwarming):Deze functie is geschikt voor bakken en braden.Tip: Er kunnen meerdere niveaus tegelijk gebruikt worden in de ovenruimte.	50 - 250 °C

9 De oven is aan het verwarmen en het statusindicator lampje brandt. Als de ingestelde temperatuur bereikt is gaat het lampje uit.

Let op: Om de ingestelde temperatuur te handhaven, gaan de verwarmingselementen en dus ook het lampje, aan en uit tijdens de bereiding.

10 Om het apparaat uit te zetten stelt u de temperatuurregelaar in op 0 en de functieschakelaar op ▼. Druk op de functieknop een tegelijk op de knop gedurende minimaal 3 seconden. De oven schakelt nu naar stand-by.

NL

64

STANDEN

Semiautomatisch - instellen bereidingstijd

11 Deze functie wordt gebruikt om de resterende bereidingstijd in te stellen. De maximaal instelbare resterende bereidingstijd is 10 uur. Het instellen en het activeren kunnen tijdens of voor het bereiden gedaan worden.

1. Druk op de functieknop ☐ tot het scherm de tekst dur toont. De tekst knippert.
2. Stel de uren / minuten in met de ➤ knoppen en bevestig alles met de functieknop .
   Er wordt een A getoond op het scherm, de functie is geactiveerd en de ingestelde tijd loopt.
3. Stel de gewenste stand en temperatuur in.

Let op: De oven schakelt uit wanneer de ingestelde bereidingstijd verstreken is.

Semiautomatisch - instellen tijd voor gereed gerecht

12 Deze functie wordt gebruikt om de eindtijd van de bereiding in te stellen. Het instellen en het activeren kunnen tijdens of voor het bereiden gedaan worden.

1. Druk op de functieknop ☐ tot het scherm de tekst End toont. De tekst knippert.
2. Stel de uren / minuten in met de ➤ knoppen en bevestig alles met de functieknop .
   Er wordt een A getoond op het scherm, de functie is geactiveerd en de eindtijd is ingesteld.
3. Stel de gewenste stand en temperatuur in.

Let op: De oven schakelt uit wanneer de gewenste eindtijd bereikt is.

Automatisch - instellen bereidingstijd en de tijd voor gereed gerecht

13 Deze functie wordt gebruikt om de bereidingstijd en de eindtijd van de bereiding in te stellen.
1. Druk op de functieknop ☐ tot het scherm de tekst dur toont. De tekst knippert. Stel de uren / minuten in met de ☐ knappen en bevestig alles met de functieknop . ☐ Er wordt een A getoond op het scherm.
2. Druk weer op de functieknop tot het scherm de tekst End toont. De tekst knippert. Stel de uren / minuten in met de knippen en bevestig alles met de functieknop.
De huidige tijd en een A worden getoond op het scherm.
De bereidingstijd en de tijd wanneer het gerecht gereed is zijn ingesteld en de functie is geactiveerd.
Let op: De inbouwoven schakelt uit wanneer de gewenste eindtijd bereikt is.

1. Stel de gewenste stand en temperatuur in.

Let op: De tijd dat het gerecht klaar moet zijn kan alleen worden ingesteld voor de komende periode van 23 uur en 59 minuten.

HET PLAATSEN VAN EEN BAKPLAAT OF ROOSTER

14 Schuif de bakplaat of het rooster recht in de oven op de richels. Zorg ervoor dat hij niet scheef zit.

REINIGING EN ZORG

Waarschuwing! Gebruik tijdens het reinigen nooit oplosmiddelen, schurende materialen, harde borstels, metalen voorwerpen of scherpe voorwerpen. Oplosmiddelen zijn schadelijk voor de gezondheid en kunnen de kunststof onderdelen van het apparaat aantasten, terwijl schurende reinigingsmiddelen krassen kunnen veroorzaken op het oppervlakte/de oppervlaktes.

Gebruik geen stoomreiniger voor het schoonmaken!

Waarschuwing! Zet de oven uit en laat deze volledig afkoelen voor u hem schoonmaakt.

15 Reinig de ovenruimte met een vochtige doek. Veeg de oven goed schoon zodat er geen resten achterblijven. Zorg ervoor dat er geen water in de oven terecht kan komen (bijvoorbeeld via de ventilator).
Reinig de buitenvlakken van het apparaat met een vochtige doek en droog ze vervolgens volledig af.
Zorg ervoor dat er geen water het apparaat (bijvoorbeeld via de schakelaar) binnendringt.

Tip: Hardnekkige vlekken kunnen verwijderd worden door deze langere tijd te laten weken voor u ze wegveegt. Indien nodig gebruikt u een vet oplossend middel.

16 Reinig de bakplaat en rooster met warm water en een mild reinigingsmiddel. Droog alle onderdelen zorgvuldig af.

VERVANGEN LAMPJE

WAARSCHUWING: Zorg ervoor dat de oven uit staat voordat u de lamp vervangt om het risico op een elektrische schok te vermijden.

Voorzichtig! Voordat u het lampje in de ovenruimte vervangt, moet het lampje volledig afgekoeld zijn.

17 Verwijder de afdekplaat van de lamp en verwijder de defecte lamp. Plaats een nieuwe lamp van het type E14 en plaats de afdekplaat terug.

Zorg ervoor dat u voor het onderhoud de betreffende onderdelen demonteert volgens de aanwijzingen in de handleiding zodat het apparaat niet beschadigt. Bescherm de onderdelen zodat deze niet beschadigen en eenvoudig weer teruggeplaatst kunnen worden.

ENERGIE BESPAREN

• Gebruik indien mogelijk donkere, zwart gespoten of emaille bakvormen. Deze absorberen de warmte uitermate goed.
• Verwarm de oven alleen voor als dit wordt aangegeven in het recept.
  • Voorkom het te vaak openen van de ovendeur tijdens de bereiding.
• Als de bereiding lang duurt, zet dan 10 minuten voor het eind van de bereidingstijd de oven uit en gebruik de restwarmte om de bereiding te voltooien.

NL

66

SPECIFICATIES

Model OBO 3222
Ontwerp Ingebouwde oven
Hittebron Elektriciteit
Voltage 220-240V~, 50/60Hz
Vermogen max. 3000 W
Beschermingsklasse I
Max. Temperatuur 250 °C
Ovenruimte volume 70 L
Afmetingen 595 x 575 x 595 mm
Verlichting ovenruimte, type Halogeenlamp, E14
Energieverbruik
Conventioneel verwarmen (EC electric cavity) 0,99 kWh/cyclus
Heteluchtverwarming/ convectieverwarming (EC electric cavity) 0,89 kWh/cyclus
Energiebesparingsindex (EEI cavity) 94,5
Aantal ruimtes	1
Netto gewicht	37,8 kg

• Dit is een inbouwoven.
- De Erp test methode is uitgevoerd volgens EN 60350-1:2013.
- Raadpleeg de onderstaande website voor gedetailleerde technische informatie, of neem contact op met de fabrikant voor een technisch document:

www.ok-online.com

AFVALVERWERKING

Het logo geeft aan dat afgedankte elektrische en elektronische apparatuur gescheiden moet worden ingeleverd. Elektrische en elektronische apparatuur bevatten mogelijk gevaarlijke stoffen. Gooi dit apparaat niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie.
