Caratteristiche tecniche	Dettagli
Tipo di forno	Forno elettrico
Capacità	XX litri (da specificare)
Potenza	XX watt (da specificare)
Modalità di cottura	Ventilato, grill, cottura tradizionale (da specificare)
Dimensioni	XX cm x XX cm x XX cm (da specificare)
Peso	XX kg (da specificare)
Classe energetica	A, A+, A++ (da specificare)
Utilizzo	Facilità d'uso con comandi intuitivi
Manutenzione	Pulizia facile con rivestimento interno antiaderente
Manutenzione	Controllo regolare delle guarnizioni e degli elementi riscaldanti
Sicurezza	Sistema di blocco porta, protezione da surriscaldamento
Informazioni generali	Garanzia di XX anni (da specificare), assistenza post-vendita disponibile

Domande frequenti - OBO 2111 OK

Come regolare la temperatura del mio forno OK OBO 2111?

Per regolare la temperatura, ruotare la manopola di selezione della temperatura sul pannello di controllo fino a raggiungere la temperatura desiderata. Verificare il display digitale per confermare l'impostazione.

Perché il mio forno non si riscalda?

Verificare innanzitutto che il forno sia correttamente collegato e che la presa funzioni. Quindi assicurarsi che il termostato sia impostato correttamente. Se il problema persiste, potrebbe trattarsi di un elemento riscaldante difettoso.

Come pulire l'interno del mio forno OK OBO 2111?

Utilizzare un detergente per forni non abrasivo e un panno morbido. Evitare spugne ruvide che potrebbero graffiare l'interno. Per una pulizia profonda, è possibile utilizzare anche la funzione di pulizia ad alta temperatura se il modello lo consente.

Il mio forno emette un rumore strano, cosa fare?

I rumori possono provenire da una ventola difettosa o da un elemento riscaldante che funziona male. Verificare se ci sono oggetti che ostruiscono la ventola. Se il rumore persiste, contattare un tecnico qualificato.

Come utilizzare la funzione di cottura a vapore nel mio forno?

Per utilizzare la funzione di cottura a vapore, riempire il serbatoio dell'acqua secondo le istruzioni del manuale d'uso, quindi selezionare la funzione di cottura a vapore sul pannello di controllo.

Quali accessori devo utilizzare con il mio forno OK OBO 2111?

Utilizzare solo accessori compatibili, come teglie e griglie progettate per il vostro modello. Evitare accessori in metallo non adatti, poiché potrebbero danneggiare il forno.

Come resettare il mio forno OK OBO 2111?

Per resettare il forno, spegnerlo e scollegarlo per circa 5 minuti. Ricollegarlo e riaccenderlo. Questo può risolvere alcuni problemi minori.

Il forno mostra un codice di errore, cosa significa?

I codici di errore indicano generalmente un problema specifico. Consultare il manuale d'uso per conoscere il significato del codice visualizzato e seguire le istruzioni per risolverlo.

Il forno non si spegne, cosa fare?

Se il forno non si spegne, provare a scollegare l'apparecchio per qualche minuto. Se il problema persiste, potrebbe indicare un problema elettrico o un difetto dell'interruttore. Contattare un professionista per assistenza.

Posso cuocere più piatti contemporaneamente nel mio forno?

Sì, è possibile cuocere più piatti contemporaneamente, ma assicurarsi di non sovraccaricare il forno. Lasciare spazio sufficiente tra i piatti per permettere una corretta circolazione dell'aria calda.

MANUALE UTENTE OBO 2111 OK

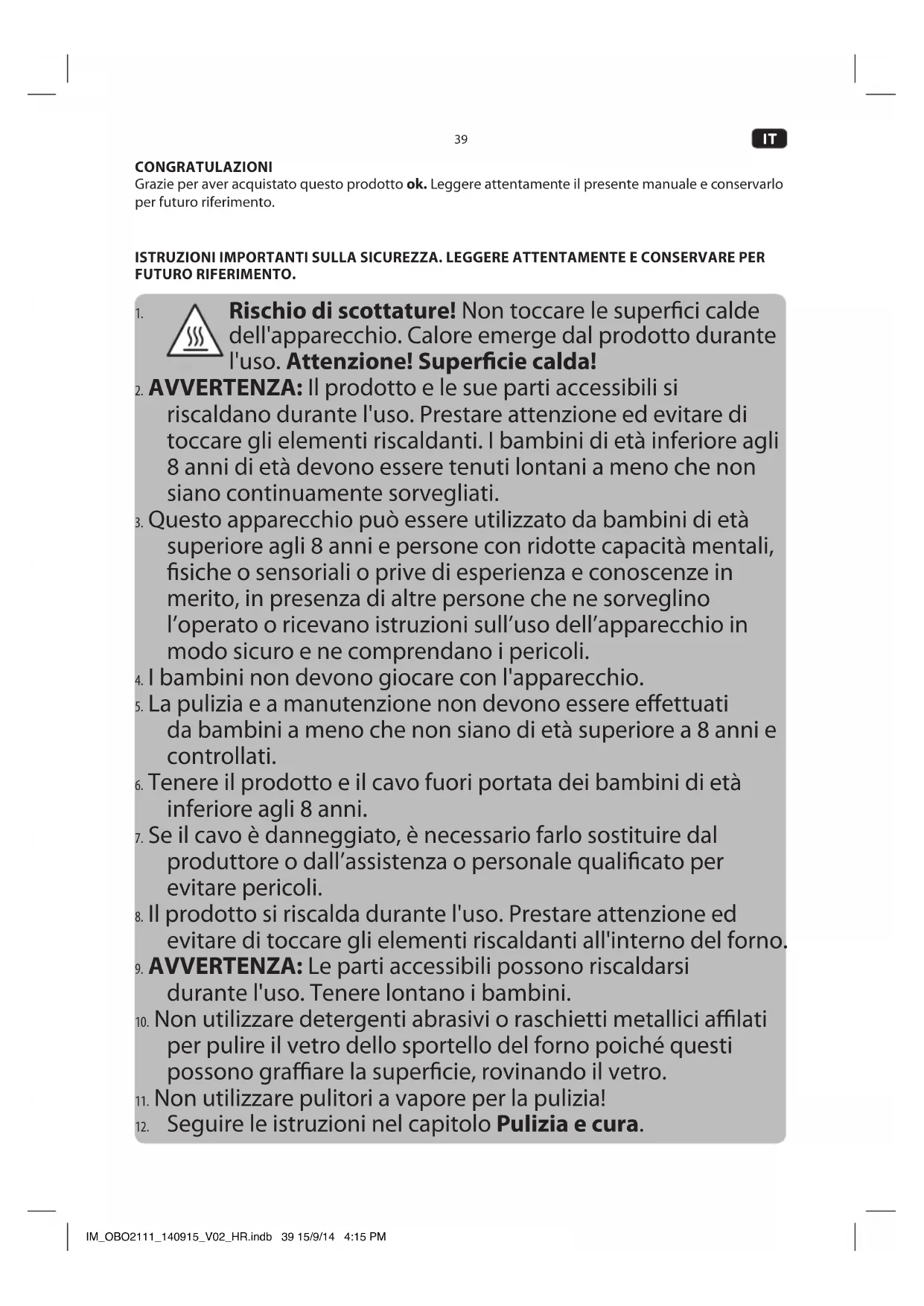

CONGRATULAZIONI Grazie per aver acquistato questo prodotto ok. Leggere attentamente il presente manuale e conservarlo per futuro riferimento. ISTRUZIONI IMPORTANTI SULLA SICUREZZA. LEGGERE ATTENTAMENTE E CONSERVARE PER FUTURO RIFERIMENTO.

Rischio di scottature! Non toccare le superci calde dell'apparecchio. Calore emerge dal prodotto durante l'uso. Attenzione! Supercie calda!

2. AVVERTENZA: Il prodotto e le sue parti accessibili si

riscaldano durante l'uso. Prestare attenzione ed evitare di toccare gli elementi riscaldanti. I bambini di età inferiore agli 8 anni di età devono essere tenuti lontani a meno che non siano continuamente sorvegliati.

3. Questo apparecchio può essere utilizzato da bambini di età

superiore agli 8 anni e persone con ridotte capacità mentali, siche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l’operato o ricevano istruzioni sull’uso dell’apparecchio in modo sicuro e ne comprendano i pericoli.

4. I bambini non devono giocare con l'apparecchio.

5. La pulizia e a manutenzione non devono essere eettuati

da bambini a meno che non siano di età superiore a 8 anni e controllati.

6. Tenere il prodotto e il cavo fuori portata dei bambini di età

inferiore agli 8 anni.

7. Se il cavo è danneggiato, è necessario farlo sostituire dal

produttore o dall’assistenza o personale qualicato per evitare pericoli.

8. Il prodotto si riscalda durante l'uso. Prestare attenzione ed

evitare di toccare gli elementi riscaldanti all'interno del forno.

9. AVVERTENZA: Le parti accessibili possono riscaldarsi

durante l'uso. Tenere lontano i bambini.

10. Non utilizzare detergenti abrasivi o raschietti metallici alati

per pulire il vetro dello sportello del forno poiché questi possono graare la supercie, rovinando il vetro.

11. Non utilizzare pulitori a vapore per la pulizia!

12. Seguire le istruzioni nel capitolo Pulizia e cura.

13. AVVERTENZA: Assicurarsi che l'apparecchio sia spento

prima di sostituire la lampadina al ne di evitare la possibilità di scosse elettriche.

14. Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto.

Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.

15. Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L’uso

improprio o funzionamento sbagliato possono determinare pericoli.

16. Non lasciare mai l’apparecchio incustodito durante l’utilizzo.

17. Non immergere mai le parti elettriche in acqua durante la pulizia. Non tenere mai il dispositivo

sotto acqua corrente.

18. Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto

da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.

19. Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.

20. Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.

21. Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e

altri dispositivi/oggetti che producono calore.

22. Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.

23. Usare questo prodotto in ambienti chiusi e mai all'aperto.

24. Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso

25. Pulire l'apparecchio e gli altri accessori dopo ciascun utilizzo.

USO PREVISTO Questo prodotto è progettato per riscaldare, cucinare e infonare i cibi su una teglia da forno, griglia o padella adatta. COMPONENTI A. Maniglie per trasporto e montaggio B. Spia indicatore di stato C. Manopola (controllo) della temperatura D. Scanalature per teglia da forno E. Manopola selezione modalità F. Fori di montaggio G. Teglia da forno H. Griglia

I. Sportello del forno

J. Maniglia dello sportello del forno K. Struttura frontale con guarnizione L. Riscaldamento superiore / grill M. Cavità N. Base della cavità con riscaldamento inferiore O. Ventola con elemento riscaldate P. Luce del forno (non mostrata) Q. Viti con distanziatori e tappi

PRIMA MESSA IN FUNZIONE

• Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l’immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei riuti.

• Ispezionare i contenuti della consegna per vericarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.

• Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

• Per eliminare eventuali residui di lavorazione e odori nel forno prima del primo utilizzo, far funzionare il forno incorporato per 15 minuti a 200 °C. Seguire le istruzioni nel capitolo UTILIZZO. INSTALLAZIONE Nota: Il forno incorporato è dotato di cavo e spina di alimentazione. Prima dell'installazione, assicurarsi che la presa a muro sia nel luogo desiderato per l'installazione.

Considerare le dimensioni del prodotto (in mm) e l'apertura per l'installazione. Assicurarsi di aver a disposizione un recesso corrispondente nella parte posteriore del vano cucina.

Posizionare il prodotto di fronte all'apertura e posizionare la spina con il cavo di alimentazione attraverso il foro nella parte posteriore del vano cucina.

Inserire il prodotto nell'apertura per l'installazione. Inserire le viti con i distanziatori nei relativi fori nella struttura frontale ad avvitare il forno al mobiletto. Quindi inserire i tappi sulle teste delle viti

Collegare la spina di alimentazione ad una presa a muro adeguata. Dopo un breve segnale acustico, l'ora 12:30 lampeggia sul display. Impostare l'ora corretta prima del primo utilizzo. IM_OBO2111_140915_V02_HR.indb 41 15/9/14 4:15 PM42

USO NORMALE Selezionare modalità e temperatura

Impostare la manopola della modalità e della temperatura come desiderato. Modalità Funzione Temperatura Luce del forno accesa

Riscaldamento superiore e inferiore: Questa funzione è adatta per cuocere in forno e per friggere. Suggerimento: Posizionare il cibo al centro della cavità.

Riscaldamento inferiore: Questa funzione è adatta per cottura a basse temperatura di cibi in casseruola, dolci o pizze dove si desidera una base o una crosta croccante. Nota: Il cibo viene riscaldato solamente dalla parte inferiore e la parte superiore non viene dorata.

Riscaldamento superiore: Questa funzione è adatta per abbrustolire e gratinare il cibo. Nota: Solo l'elemento riscaldante della parte superiore è in funzione.

Riscaldamento griglia attivo (ON): Questa funzione è adatta per grigliare piccoli e grandi pezzi di carne, es. bistecche e per gratinare. Suggerimento: Posizionare i pezzi più piccoli più in alto ed i pezzi più piccoli più in basso nella cavità. Nota: L'elemento riscaldante griglia si accende/ spegne automaticamente per mantenere la temperatura impostata. La temperatura predenita è 210 °C.

Riscaldamento rapido con doppio riscaldamento superiore: Questa funzione è adatta per grigliare rapidamente piccoli e grandi pezzi di carne, es. bistecche, e per gratinare ad alte temperature. Suggerimento: Posizionare i pezzi più piccoli più in alto ed i pezzi più grandi più in basso nella camera di cottura. Nota: La griglia e l'elemento riscaldante superiore funzionano contemporaneamente. La temperatura predenita è 210 °C.

Il forno si sta riscaldanto e la spia indicatore di stato è accesa. Una volta raggiunta la temperatura impostata, la luce si spegne. Nota: Per mantenere la temperatura impostata, gli elementi riscaldanti e quindi la spia di stato si accendono e si spengono durante l'uso.

Per spegnere il prodotto, impostare la temperatura e l'interruttore di selezione della modalità a 0. IM_OBO2111_140915_V02_HR.indb 42 15/9/14 4:15 PM43

Inserire la teglia da forno o la griglia diretttamente nelle scanalature del forno. Assicurarsi di non capovolgerla.

Attenzione! Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graare la supercie. Non utilizzare pulitori a vapore per la pulizia! Avvertenza! Spegnere il forno e lasciarlo rareddare completamente prima della pulizia.

Pulire la cavità con un panno umido. Asciugare il forno accuratamente in modo da non lasciare residui. Assicurarsi che non entri acqua all'interno del prodotto (es. attraverso la ventola). Suggerimento: Le macchie ostinate possono essere ammorbidite per un certo periodo prima di rimuoverle. Se necessario, utilizzare liquidi sgrassanti per la pulizia.

Pulire la griglia e la teglia da forno con acqua tiepida ed un detergente delicato. Asciugare tutte le parti accuratamente.

Pulire le superci esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far attenzione a non far entrare acqua all’interno del prodotto (ad esempio, attraverso l’interruttore).

SOSTITUZIONE DELLA LAMPADINA

AVVERTENZA: Assicurarsi che l'apparecchio sia spento prima di sostituire la lampadina per evitare la possibilità di scosse elettriche. Attenzione! Prima di sostituire la luce interna del vorno, la cavità e la lampadina devono essersi rareddate completamente.

Rimuovere il coperchio della lampadina e rimuovere la lampadina difettosa.

Inserire una nuova lampadina di tipo E14 ed avvitare il coperchio della lampadina. Assicurarsi di smontare i relativi componenti come indicato nel manuale d'uso per le nalità di manutenzione non distruttive. Proteggere le parti in modo da facilitare la reinstallazione ed evitare danni. RISPARMIO ENERGETICO

• Se possibile, usare solamente teglie da forno scure, verniciate in nero o smaltate. Assorbono particolarmente bene il calore.

• Pre-riscaldare il forno solo se indicato nella ricetta

• Non aprire lo sportello del forno troppe volte durante il funzionamento

• In caso di lughe cotture, spegnere il forno 10 minuti prima ed utilizzare il calore residuo per completare la cottura. IM_OBO2111_140915_V02_HR.indb 43 15/9/14 4:15 PM44

SPECIFICHE TECNICHE Modello OBO 2111 Design Forno incorporato Fonte di calore Elettricità Tensione nominale 220-240 V~, 50/60 Hz Potenza nominale max. 3000 W Classe di protezione I Temperatura max. 250 °C Volume cavità 70 L Dimensioni 595 x 575 x 595 mm Tipo lampadina cavità Lampada alogena, E14 Consumo energetico Riscaldamento convenzionale (EC electric cavity) 0,99 kWh/ciclo Indice di ecienza energetica (EEI cavity) 114,4 Numero di cavità 1 Peso netto 30,3 kg

• Questo è un forno incorporato.

• Il metodo di test Erp è secondo EN 60350-1:2013.

• Far riferimento al sito Web di seguito per informazioni tecniche o contattare il produttore per la documentazione tecnica: www.ok-online.com SMALTIMENTO Il simbolo del cassonetto dell’immondizia barrato richiede una raccolta separata di riuti elettrici e di equipaggiamento elettronico (WEEE). l’equipaggiamento elettrico ed elettronico può contenere delle sostanze nocive. non smaltire questi apparecchi con i riuti domestici. consegnarlo presso un punto di raccolta per il riciclo WEEE. così aiutate a risparmiare le risorse ed a proteggere l’ambiente. contattare le autorità o il rivenditore locale per ulteriori informazioni. IM_OBO2111_140915_V02_HR.indb 44 15/9/14 4:15 PM45

• Il numero di vani: 1

• Le sorgenti di calore per cavità: elettricità

• Il volume di cavità 1: 70 L

• Consumo di energia per ciclo in movalità convenzionale (per cavità 1): 0,99 kWh

• L’indice di ecienza energetica per cavità 1: 114,4

• La classe di ecienza energetica per cavità 1: Classe B
