OBO 2112 - Forno OK - Manual de utilização gratuito

Tipo de produto	Forno embutível elétrico
Marca	OK
Modelo	OBO 2112
Dimensões (L x A x P)	595 x 595 x 575 mm
Peso líquido	30,3 kg
Alimentação elétrica	220-240 V~, 50/60 Hz, 3000 W
Classe de proteção	I
Temperatura máxima	250 °C
Volume da cavidade	70 L
Número de cavidades	1
Funções de cozimento	Calor rotativo, calor superior, calor inferior, calor superior e inferior, grill, aquecimento rápido (grill + calor superior)
Tipo de lâmpada	Halógena E14
Consumo energético (convencional)	0,89 kWh/ciclo
Índice de eficiência energética	94,1
Acessórios fornecidos	Grelha, placa de cozimento, parafusos de fixação com calços e tampas
Limpeza	Não utilizar limpador a vapor nem produtos abrasivos; utilizar um pano húmido e detergente suave
Segurança	Superfícies quentes sinalizadas; desligar antes da limpeza; supervisão de crianças
Instalação	Embutível; necessita de uma tomada de parede acessível
Reparabilidade	Lâmpada substituível pelo utilizador; cabo de alimentação substituível pelo SAV autorizado

Perguntas frequentes - OBO 2112 OK

Como ajustar a hora no forno OBO 2112?

Na primeira ligação, a hora pisca às 12:30. Para ajustar a hora, utilize os botões de ajuste (não detalhados no manual, mas geralmente com os seletores de modo e temperatura). Consulte a secção UTILIZAÇÃO do manual para o procedimento exato.

Como usar a função grill?

Rode o botão de modo para a posição 'Grill' (símbolo de grill). A temperatura predefinida é de 210 °C. Coloque os alimentos na grelha, pedaços pequenos em cima, grandes em baixo. O grill liga e desliga automaticamente para manter a temperatura. Consulte a tabela de modos.

Qual é a temperatura máxima do forno?

A temperatura máxima é de 250 °C para a maioria dos modos (exceto grill predefinida a 210 °C). Não exceda esta temperatura.

Como limpar o interior do forno?

Desligue o forno e deixe-o arrefecer completamente. Limpe a cavidade com um pano húmido e um detergente suave. Nunca use limpador a vapor, produtos abrasivos ou raspadores metálicos. Para manchas persistentes, deixe de molho por muito tempo.

Como substituir a lâmpada do forno?

Certifique-se de que o forno está desligado e completamente arrefecido. Retire a tampa da lâmpada, desenrosque a lâmpada defeituosa e substitua por uma lâmpada nova do tipo E14 halogéneo. Recoloque a tampa.

O que fazer em caso de falta de energia?

O forno não tem memória. Após uma falha de energia, a hora terá de ser ajustada novamente (pisca às 12:30). As configurações de cozimento em curso serão perdidas. Reinicie o cozimento se necessário.

O forno não aquece, o que verificar?

Verifique se o forno está ligado e se a tomada de parede está com tensão. Certifique-se de que os seletores de modo e temperatura não estão em 0. Se o indicador de estado não acender, contacte o SAV autorizado para um diagnóstico.

Posso usar sprays de limpeza para o forno?

Não é recomendado usar sprays ou produtos químicos agressivos. Use apenas um pano húmido com um detergente suave. Os sprays podem danificar as superfícies e deixar resíduos nocivos.

Como instalar o forno embutível?

Respeite as dimensões da abertura (595 x 595 x 575 mm). Ligue a ficha pela parte traseira do móvel. Deslize o forno no espaço, aparafuse os calços de espaçamento nos orifícios do chassis frontal e fixe as tampas. Certifique-se de que a tomada está acessível.

Como economizar energia com este forno?

Use formas escuras ou esmaltadas que absorvem melhor o calor. Pré-aqueça apenas se a receita exigir. Evite abrir a porta frequentemente. Desligue o forno 10 minutos antes do fim para usar o calor residual.

MANUAL DE UTILIZADOR OBO 2112 OK

Obrigado por ter adquirido um produto ok.. Por favor leia este manual atenciosamente e guarde-o para referência futura.

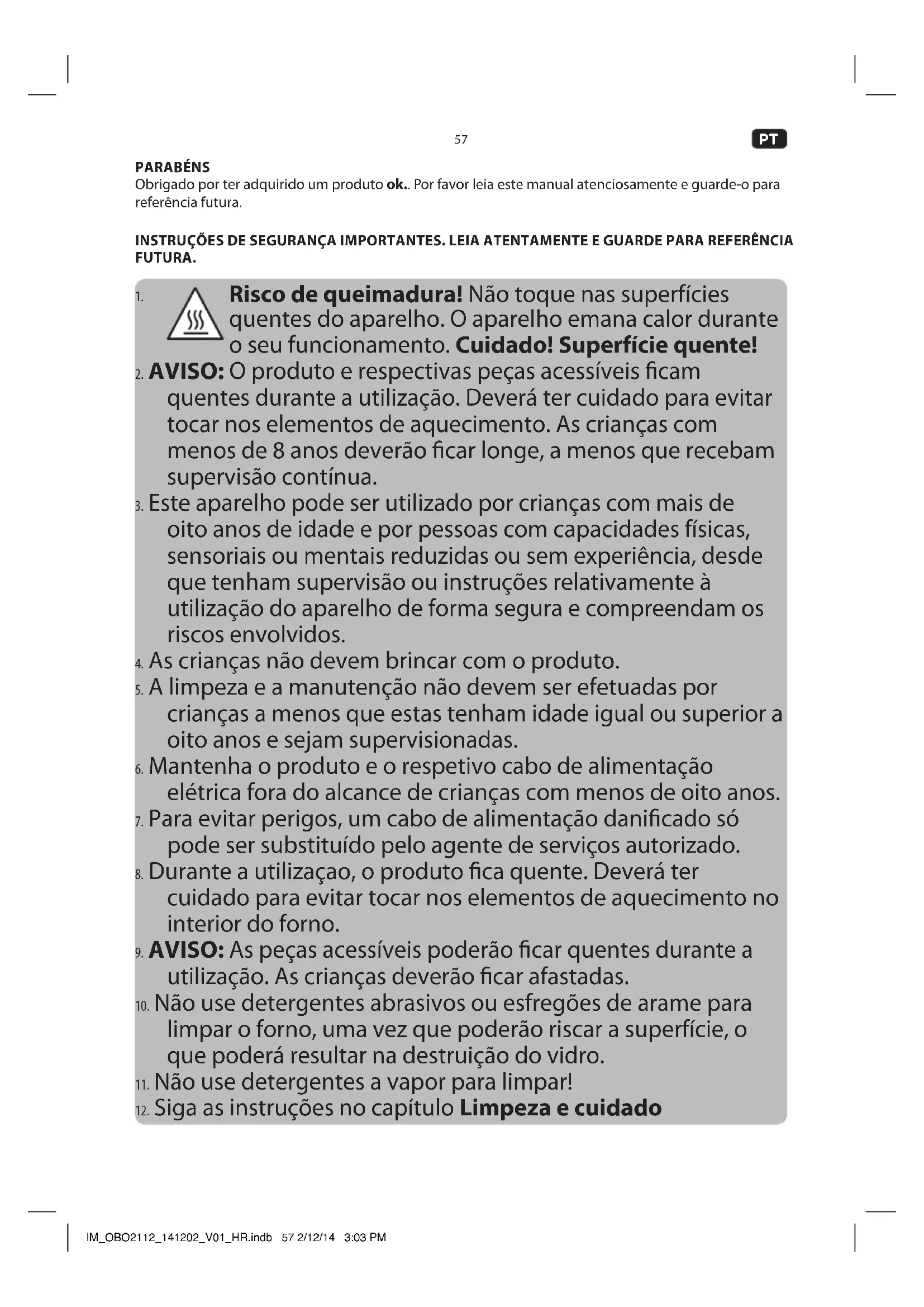

INSTRUÇÕES DE SEGURANÇA IMPORTANTES. LEIA ATENTAMENTE E GUARDE PARA REFERÊNCIA FUTURA.

Risco de queimadura! Não toque nas superfícies quentes do aparelho. O aparelho emana calor durante o seu funcionamento. Cuidado! Superfície quente!
2. AVISO: O produto e respectivas peças acessíveis ficam quentes durante a utilização. Deverá ter cuidado para evitar tocar nos elementos de aquecimento. As crianças com menos de 8 anos deverão ficar longe, a menos que recebam supervisão contínua.
3. Este aparelho pode ser utilizado por crianças com mais de oito anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência, desde que tenham supervisão ou instruções relativamente à utilização do aparelho de forma segura e compreendam os riscos envolvidos.
4. As crianças não devem brincar com o produto.
5. A limpeza e a manutenção não devem ser efetuadas por crianças a menos que estas tenham idade igual ou superior a oito anos e sejam supervisionadas.
6. Mantenha o produto e o respetivo cabo de alimentação elétrica fora do alcance de crianças com menos de oito anos.
7. Para evitar perigos, um cabo de alimentação danificado só pode ser substituído pelo agente de serviços autorizado.
8. Durante a utilização, o produto fica quente. Deverá ter cuidado para evitar tocar nos elementos de aquecimento no interior do forno.
9. AVISO: As peças acessíveis poderão ficar quentes durante a utilização. As crianças deverão ficar afastadas.
10. Não use detergentes abrasivos ou esfregões de arame para limpar o forno, uma vez que poderão riscar a superfície, o que poderá resultar na destruição do vidro.
11. Não use detergentes a vapor para limpar!
12. Siga as instruções no capítulo Limpeza e cuidado

1. AVISO: Certifique-se de que o aparelho está desligado antes de substituir a lâmpada para evitar a possibilidade de choque eléctrico.

2. Leia atentamente este manual do utilizador antes da primeira utilização e ceda-o juntamente com o produto. Preste atenção aos avisos existentes no produto e no manual do utilizador. Contém informações importantes para a sua segurança, bem como para a utilização e manutenção do equipamento.

3. Utilize o produto apenas para o fim a que se destina e com os acessórios e componentes recomendados. A utilização indevida ou incorreta pode dar origem a perigos.
4. Nunca deixe o produto sem supervisão enquanto estiver ligado.
5. Nunca mergulhe peças eléctricas do produto na água durante a respectiva limpeza ou funcionamento. Nunca segure o produto debaixo de chuva.
6. Não tente reparar o produto por si próprio, sob nenhuma circunstância (por exemplo, danos no cabo de alimentação, se o produto cair, etc.). Para fins de assistência e reparação, contacte um agente de assistência autorizado.
7. A tensão do sector tem de corresponder às informações na etiqueta de classificação do produto.
8. Evite danos no cabo de alimentação que possam ser originados por nós ou pelo contacto com extremidades pontíagudas.
9. Mantenha este produto, incluindo o cabo de alimentação, longe de todas as fontes de calor como, por exemplo, fornos, placas quentes e outros dispositivos/objectos que produzam calor.
10. Desligue apenas o cabo de alimentação através da respectiva ficha. Não puxe o cabo.
11. Utilize este produto apenas em áreas internas e secas e nunca no exterior.
12. Este produto não é adequado para uso comercial. Foi concebido apenas para uso doméstico.
13. Limpe o aparelho e os respectivos acessórios após cada utilização.

UTILIZAÇÃO PRETENDIDA

Este produto foi concebido para aquecer e cozinhar alimentos no tabuleiro de cozedura, grelha ou recepiente de culinária adequado.

COMPONENTES

A. Manípulos de transporte e montagem

C. Botão de temperatura

D. Ranhuras do tabuleiro de cozedura

E. Botão de modo

F. Orifícios de montagem

G. Tabuleiro de cozedura

H. Grelha

I. Porta do forno

J. Manípulo da porta do forno

K. Estrutura anterior com vedação

L. Grelha superior

M. Cavidade

N. Parte inferior da cavidade com aquecimento mais baixo

O. Ventoinha de circulação com elemento de aquecimento

P. Luz do forno (não mostrada)

Q. Parafusos com espaçadores e tampa

ANTES DE UTILIZAR PELA PRIMEIRA VEZ

• Remova o produto e os acessórios com cuidado da embalagem original. Recomenda-se que guarde a embalagem original para armazenamento. Se pretender eliminar a embalagem original, cumpra os regulamentos legais aplicáveis. Se tiver qualquer questão relativamente à eliminação correcta, contacte o seu centro de gestão de resíduos local.
• Inspeccione o conteúdo fornecido e verifique se está completo e sem danos. Se o conteúdo fornecido estiver incompleto ou com danos, contacte imediatamente o seu ponto de venda.
• Depois de desembalar, consulte o capítulo Limpeza e cuidado.
• Para remover quaisquer resíduos e odores de fábrica no forno antes da primeira utilização, opere o forno encastrado durante 15 minutos a 200 °C. Siga as instruções do capítulo FUNCIONAMENTO.

INSTALAÇÃO

Nota: O forno encastrado está equipado com cabo de alimentação e ficha. Certifique-se de que a tomada de parede está no local de instalação pretendido antes da instalação.

1 Considere a dimensão (em mm) do produto e a abertura de instalação. Certifique-se de que o recesso correspondente na parte posterior do armário da cozinha está disponível.
2 Coloque o produto em frente à abertura e passe a ficha de alimentação com o cabo de alimentação pelo orifício na parte posterior do armário da cozinha.
3 Coloque o produto na abertura de instalação. Insira os parafusos com espaçadores nos orifícios, na estrutura anterior, e aparafuse o forno no armário. Em seguida, coloque as tampas nas cabeças dos parafusos.
4 Ligue a ficha de alimentação a uma tomada de parede adequada. É emitido um som e a hora 12:30 começa a piscar no ecrã. Defina a hora correcta antes de utilizar pela primeira vez.

PT

60

UTILIZAÇÃO CONVENCIONAL

Selecção do modo e temperatura

5 Defina o botão do modo e temperatura como preferir.

Modo Função	Temperatura
	Luz do forno LIGADA	--
	Aquecimento superior e inferior:Esta função é adequada para cozer e fritar.Sugestão:Coloque os alimentos no centro da cavidade.	50 - 250 °C
	Aquecimento inferior:Esta função é adequada para cozedura a temperaturas baixas na caçarola de massas ou pizzas sempre que se pretende uma base crocante.Nota:Os alimentos só são aquecidos a partir da parte inferior e o lado superior não fica escurece.	50 - 250 °C
	Aquecimento superior:Esta função é adequada para aloirar o lado superior e para gratinar alimentos.Nota:Só é operado o elemento de aquecimento superior.	50 - 250 °C
	Aquecimento da grelha LIGADO:Esta função é adequada para grelhar peças grandes e pequenas de carne achatada, por ex., bifes, e para gratinar.Sugestão:Coloque as peças mais pequenas mais acima e as peças maiores mais abaixo na cavidade.Nota:O elemento de aquecimento da grelha liga/desliga automaticamente para manter a temperatura definida. A temperatura predefinida é de 210 °C.	50 - 250 °C
	Aquecimento rápido pelo aquecedor duplo superior:Esta função é adequada para grelhar rapidamente peças de carne achatada pequenas e grandes, por ex., bifes, e para gratinar a temperaturas elevadas.Sugestão:Coloque as peças mais pequenas mais acima e as peças maiores mais abaixo na câmara de cozedura.Nota:A grelha e o elemento de aquecimento superior funcionam em simultâneo. A temperatura predefinida é de 210 °C.	50 - 250 °C

6 O forno está a aquecer e a luz indicadora de estado está acesa. Quando a temperatura definida for atingida, a luz apagará.

Nota: Para manter a temperatura definida, os elementos de aquecimento e o interruptor da luz de estado ligam e desligam durante o funcionamento.

7 Para desligar o produto, defina a temperatura e o interruptor de seleção do modo como 0.

INSERIR O TABULEIRO DE COZEDURA OU A GRELHA

8 Deslize o tabuleiro de cozedura ou a grelha pelas ranhuras do forno. Certifique-se de que não fica inclinado.

LIMPEZA E MANUTENÇÃO

Aviso! Durante a limpeza, nunca utilize solventes, materiais abrasivos, escovas duras nem objetos metálicos ou afiados. Os solventes são prejudiciais à saúde humana e podem danificar as peças de plástico, enquanto os materiais e instrumentos de limpeza abrasivos podem deixar riscos na(s) superfície(s).

Não use detergentes a vapor para limpar!

Aviso! Desligue o forno e deixe-o arrefecer totalmente antes de o limpar.

9 Limpe a cavidade com um pano húmido. Limpe o forno minuciosamente para que não fiquem resíduos. Certifique-se de que não entra água no interior do produto (por ex., através da ventoinha de circulação).
Sugestão: As manchas difícieis podem ficar empregnadas durante muito tempo antes de serem removidas. Se for necessário, use líquidos dissolventes de gorduras para limpar.
10 Limpe a grelha e o tabuleiro de cozedura com água quente e um detergente suave. Seque minuciosamente todas as peças.
11 Limpe as superfícies exteriores do aparelho com um pano húmido e, em seguida, seque-as totalmente. Certifique-se de que não se infiltra água no produto (por exemplo, através do interruptor).

SUBSTITUIÇÃO DA LÂMPADA

AVISO: Certifique-se de que o aparelho está desligado antes de substituir a lâmpada, para evitar a possibilidade de choque eléctrico.

Atenção! Antes de mudar a luz interior do forno, a cavidade e a lâmpada têm de estar totalmente arrefecidos.

12 Retire a lâmpada com falha.
13 Insira um novo tipo de lâmpada E14 e aparafuse a tampa da lâmpada.

Certifique-se de que desmonta os componentes relacionados de acordo com o manual do utilizador para fins de manutenção não destrutivos. A protecção das peças para reiniciar o trabalho poderá ser favorável e evitar danos.

POUPANÇA DE ENERGIA

• Se for possível, use apenas tabuleiros escuros, pintados a preto ou de esmalte. Estes absorvem o calor especialmente bem.
• Pré-aqueça o forno apenas se estiver indicado na receita.
• Evite abrir a porta do forno demasiadas vezes durante a preparação.
• Quando cozinhar durante muito tempo, desligue o forno 10 minutos mais cedo e use o calor residual para concluir a cozedura.

PT

62

ESPECIFICAÇÕES

Modelo OBO 2112
Design Fogão embutido
Fonte de calor Electricidade
Tensão nominal 220-240 V~, 50/60 Hz
Potência nominal max. 3000 W
Classe de protecção I
Temperatura máx. 250 °C
Volume da cavidade 70 L
Dimensões 595 x 575 x 595 mm
Âmpola da cavidade, tipo Lâmpada de halogénio, E14
Consumo de energia
Aquecimento convencional (EC electric cavity) 0,89 kWh/ciclo
Índice de eficiência energética (EEI cavity) 94,1
Número de cavidades 1
Peso líquido 30,3 kg

• Trata-se de um forno encastrado.
• O método de teste Erp está de acordo com EN 60350-1:2013.
• Por favor, consulte a página de internet abaixo indicada para informações técnicas detalhadas, ou contate o fabricante para obter o documento técnico:

www.ok-online.com

ELIMINAÇÃO

O símbolo do contentor de lixo riscado determina que os equipamentos eléctricos e electrónicos usados (WEEE) sejam recolhidos de forma separada. Tais equipamentos podem conter substâncias perigosas e prejudiciais. Não elimine o aparelho no lixo doméstico não separado. Retorne-o a um ponto de recolha destinado à reciclagem de lixo electrónico (WEEE). Dessa forma, estará ajudando a preservar recursos e proteger o meio ambiente. Para mais informações, entre em contacto com o seu revendedor ou as autoridades locais.
