Marca	OK
Modelo	OSF 441-W
Tipo de produto	Ventilador de pé
Altura máxima	130 cm
Diâmetro das pás	40 cm
Peso	4,2 kg
Alimentação	220-240 V ~ 50 Hz
Potência nominal	45 W
Níveis de velocidade	3
Oscilação	Sim, ângulo 90°
Temporizador	Não
Controle remoto	Não
Grade de proteção	Sim, removível
Nível sonoro máximo	65 dB(A)
Material das pás	Plástico ABS
Cor	Branca
Manutenção e limpeza	Desligar antes da limpeza. Limpar com um pano úmido. Não imergir.
Segurança	Proteção contra superaquecimento, grade de proteção conforme as normas.
Peças de reposição e reparabilidade	Grade, pás, motor e pé disponíveis como peças de reposição. Reparo possível por um profissional.

Perguntas frequentes - OSF 441-W OK

Como montar o ventilador OSF 441-W?

Siga os passos no manual: fixe o pé na base, insira o tubo telescópico, depois fixe o motor e a grade traseira, as pás, e por fim a grade frontal. Aperte os parafusos fornecidos.

Como limpar as pás do ventilador?

Desligue o aparelho. Remova a grade frontal desapertando o anel. Limpe as pás com um pano macio levemente úmido. Deixe secar antes de remontar.

O ventilador não gira mais, o que fazer?

Verifique se o aparelho está ligado e se o fusível não queimou. Se o problema persistir, contate o serviço pós-venda. Não tente reparar o motor por conta própria.

O ventilador faz um barulho anormal, é grave?

Pare o aparelho. Verifique se as pás não estão deformadas e se a grade está bem fixada. Um leve ruído de funcionamento é normal, mas um estalo pode indicar afrouxamento.

Posso usar o ventilador ao ar livre?

Este ventilador é projetado apenas para uso interno. Não o utilize sob chuva ou em ambiente úmido como banheiro sem tomada adequada.

Como ajustar a altura do ventilador?

Desaperte o botão de ajuste no tubo telescópico, ajuste a altura desejada, depois aperte o botão. Não ultrapasse a altura máxima indicada.

A oscilação não funciona mais, como consertar?

Verifique se o botão de oscilação está bem pressionado. Se o mecanismo estiver travado, desligue o aparelho e retire o plugue. Se o problema persistir, contate um profissional.

Qual é o consumo elétrico do ventilador?

A potência nominal é de 45 W, o que corresponde a um consumo de cerca de 0,045 kWh por hora na velocidade máxima. É econômico.

Posso deixar o ventilador ligado a noite toda?

Sim, o ventilador pode funcionar continuamente, mas tome cuidado para não obstruir as entradas de ar e colocá-lo fora do alcance de crianças. Não há temporizador integrado.

Onde encontrar peças de reposição para este modelo?

Você pode encomendar as peças (grade, pás, motor, pé) junto ao serviço pós-venda OK ou no site deles. Use a referência OSF 441-W para identificar a peça.

MANUAL DE UTILIZADOR OSF 441-W OK

FUNCIONAMIENTO DEL OSF441-W

FUNCIONAMIENTO DEL OSF441-W

• Este produto não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e / ou falta de conhecimento, a menos que sejam supervisionadas por uma pessoa responsável para sua segurança ou que tenham recebido instruções sobre como utilizar o produto.
• As crianças devem ser supervisionadas para garantir que não brincam com o produto.

- Para evitar perigos, um cabo de alimentação danificado só pode ser substituído pelo agente de serviços autorizado.

• Leia este manual na íntegra antes de utilizar o produto pela primeira vez. Contém informações importantes para sua segurança, bem como para a utilização e manutenção do equipamento.
• Mantenha estas instruções para referência futura e transmita-as juntamente com o produto.
• Tome especial atenção aos avisos que se encontram no produto e neste manual.
• Utilize o produto apenas para a finalidade a que se destina. A utilização incorrecta poderá conduzir a perigos.
• No caso de funcionamento inadequado ou incorrecto, não aceitamos qualquer responsabilidade pelos danos resultantes.
• A utilização de acessórios e componentes não recomendados expressamente pelo fabricante poderá resultar em ferimentos ou danos e anula r a garantia.
• Nunca deixe o produto sem supervisão enquanto estiver ligado.
• Não coloque objectos pesados sobre o produto.
• Nunca mergulhe peças eléctricas do produto na água durante a respectiva limpeza ou funcionamento. Nunca segure o produto debaixo de chuva.
• Não tente, em nenhuma circunstância, reparar o produto sozinho. Para serviço e reparações, consulte um agente de serviços autorizado.
• A tensão do sector tem de corresponder às informações na etiqueta de classificação do produto.
• O cabo de alimentação é utilizado como dispositivo de desligamento. Certifique-se de que o cabo de alimentação se encontra em condições de funcionamento.
• Só desligando da tomada é que é possível separar o produto completamente da rede.
• Evite danos no cabo de alimentação que possam ser originados por nós ou pelo contacto com extremidades pontíagudas.
• Mantenha este produto, incluindo o cabo de alimentação, longe de todas as fontes de calor como, por exemplo, fornos, placas quentes e outros dispositivos/objectos que produzam calor.
• Desligue apenas o cabo de alimentação através da respectiva ficha. Não puxe o cabo.

• Desligue o produto quando este não estiver a ser utilizado, em caso de funcionamento incorrecto, antes de ligar ou remover acessórios e antes de cada limpeza.

• Se o cabo de alimentação ou a caixa do produto estiver danificado ou se o produto cair, não poderá ser utilizado antes de ser examinado por um agente de serviços autorizado.

• Coloque o produto numa superfície lisa, firme e anti-deslizante.
• Utilize este produto apenas em áreas interiores secas e nunca no exterior.
• Aviso! Não utilize este produto próximo da água ou elevada humidade; por ex., numa cave húmida ou ao lado de uma piscina ou banheira.
• Mantenha este produto longe de qualquer fonte de calor como, por exemplo, fornos, placas quentes ou dispositivos/objectos de produção de calor.
• Proteja este produto do calor e frio extremos, bem como da luz solar directa e pó.
• Não remova a protecção nem insira nenhum objecto durante o funcionamento.
• Antes de limpar, permita sempre que o produto pare totalmente e desligue-o da tomada.
• Para evitar o sobreaquecimento, não tape o produto.
• As crianças pequenas e as pessoas mais velhas não devem ser expostas às correntes de ar frio durante muito tempo.
• Mantenha o produto longe de objectos soltos, como plantas, cortinas, etc.
• O produto só pode ser ligado à tomada depois de ser totalmente montado.

Pilhas

- Atenção! Existe perigo de explosão se colocar incorrectamente as pilhas. Substitua as pilhas por pilhas do mesmo tipo.

- Mude sempre o conjunto total de pilhas. Não misture pilhas antigas com pilhas novas ou pilhas com um estado de carregamento diferente.

- Certifique-se de que as pilhas estão correctamente inseridas. Respeite a polaridade (+) positivo / (-) negativo na pilha e compartimento. A inserção incorrecta das pilhas poderá originar fuga ou, em casos extremos, explosão ou incêndio.

- Nunca exponha as pilhas ao calor excessivo (por ex. sol ou fogo) e nunca as atire para o fogo. As pilhas poderão explodir.

- As ligações não devem estar em curto-circuito.

- Remova as pilhas usadas. Remova as pilhas se souber que não irá usar o dispositivo durante muito tempo. Caso contrário, poderá ocorrer fuga ou danos nas pilhas.

- Mantenha as pilhas fora do alcance das crianças. Se as pilhas forem engolidas, procure imediatamente um médico.

- As pilhas não recarregáveis não deverão ser recarregadas.

- As pilhas recarregáveis deverão ser removidas do dispositivo antes de serem recarregadas.

- Se ocorrer fuga nas pilhas, remova-as com um pano e elimine-as em conformidade. Evite que o ácido das pilhas entre em contacto com a pele e os olhos. Se o ácido entrar em contacto com os olhos, lave-os com muita água e consulte imediatamente um médico. Se o ácido das pilhas entrar em contacto com a pele, lave a área afectada com muita água e sabão.

PARABÉNS

Obrigado por ter adquirido um produto ok. . Por favor leia este manual atenciosamente e guarde-o para referência futura.

FINALIDADE DA UTILIZAÇÃO

O produto destina-se apenas para circulação do ar da sala. Utilize-o apenas de acordo com estas instruções. Qualquer outra utilização poderá originar danos no produto ou ferimentos.

COMPONENTES

1. Protecção anterior
2. Lâmina da ventoinha
3. Protecção posterior
4. Pólo de extensão
5. Anel de ajuste da altura
6. Pés
7. Tampa do suporte
8. Cabo de alimentação
9. Parafuso de aletas
10. Botões de controlo
11. Botão de oscilação
12. Unidade do motor
13. Porca de parafuso de plástico
14. Veio do motor
15. Rotor
16. Controlo remoto (só OSF 441-W)

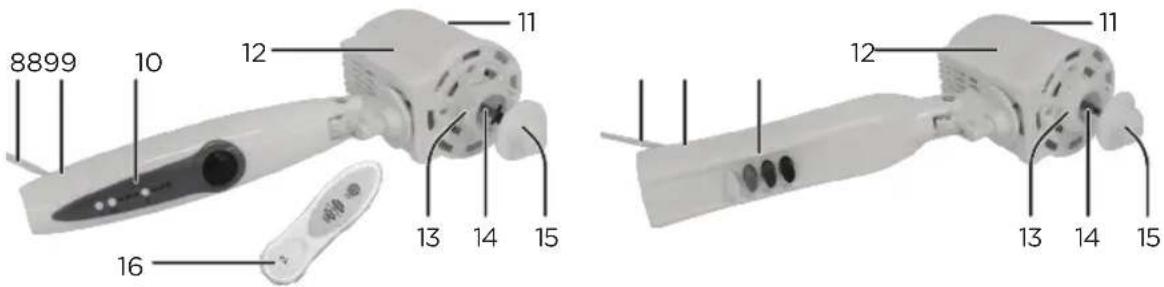

UNIDADE DO MOTOR / OSF 441-W UNIDADE DO MOTOR / OSF 401-W

MONTAGEM

Monte os dois pés em cruz.

Remova os quatro parafusos dos pés.

Utilize os quatro parafusos para montar o polo de extensão nos pés.

Em seguida, remova o anel de ajuste da altura.

Deslize o suporte sobre o pólo de extensão e em direcção aos pés.

Retire o pólo de extensão e fixe-o instalando e apertando o anel de ajuste da altura.

Ligue a unidade do motor ao pólo de extensão e fixe-a com o parafuso de aletas.

Remova o rotor e a porca de parafuso de plástico da unidade do motor.

Prenda a protecção posterior à unidade do motor.

MONTAGEM

Fixe a protecção posterior com a porca de parafuso de plástico.

Deslize a lâmina da ventoinha para o veio do motor para que o pino fique travado na ranhura.

Fixe a lâmina da ventoinha apertando o rotor no veio.

Abra os grampos metálicos na protecção anterior.

Prenda a protecção anterior à protecção posterior, alinhando os orifícios dos parafusos na parte superior das protecções. Instale o parafuso e a porca de parafuso para prender as protecções.

Certifique-se de que todos os grampos metálicos estão fechados.

Coloque numa superfície nivelada estável.

FUNCIONAMENTO OSF401-W

2
Ligue o produto. Para ligar a ventoinha, selecione as velocidades 1-3. Para desligar a ventoinha, prima 0.

3
Prima o botão de oscilação para activar a função de oscilação. Prima novamente o botão para parar a oscilação.

OPERATION OSF441-W

2
Ligue o produto. Prima ON/SPEED (LIGAR/VELOCIDADE) para ligar a ventoinha. Prima ON/SPEED (LIGAR/VELOCIDADE) repetidamente para percorrer as velocidades da ventoinha.

3
Prima TIMER (TEMPORIZADOR) para temporizar o funcionamento. Prima TIMER (TEMPORIZADOR) repetidamente para definir as horas após as quais a ventoinha deverá desligar.

FUNCIONAMENTO OSF441-W

Prima o botão de oscilação para activar a função de oscilação. Prima novamente o botão para parar a oscilação.

Prima Off (Desligar) para desligar a ventoinha.

ATENÇÃO

• O produto só pode ser ligado à tomada depois de estar totalmente montado.
• O aparelho não pode ser desmontado durante o funcionamento, manutenção geral, limpeza e manutenção do utilizador.
• O produto nunca pode ser colocado em funcionamento sem o suporte ou numa posição horizontal.
• Desligue o produto antes de ajustar a altura ou o ângulo pretendido.
• A protecção deve estar totalmente fechada quando o produto estiver em funcionamento.
• Durante o funcionamento, não coloque os dedos nem outros objectos na protecção.
• Desligue o aparelho se não o for utilizar durante algum tempo.

MUDAR AS PILHAS OSF441-W

Deslize a tampa do compartimento do controlo remote para o abrir.

Insira 2 pilhas(não incluída) de tipo R03 (AAA) cumprindo as polaridades + e -, conforme indicado nas pilhas e no interior do compartimento das pilhas.

Deslize a tampa do compartimento até a encaixar.

LIMPEZA E MANUTENÇÃO

• Aviso! Antes de limpar, deixe sempre que o aparelho pare totalmente e desligue-o da tomada.
• Utilize um pano macio para limpar. Se não conseguir retirar a sujidade, utilize um detergente suave.
• Não use solventes nem abrasivos, utensílios metálicos nem escovas duras para limpar.
• Não mergulhe a ventoinha na água ou outros líquidos. Não permite que caia água para o compartimento do motor da ventoinha.
• Seque todas as peças antes de guardar.
• Guarde o aparelho num local fresco, seco e limpo e fora do alcance das crianças e animais de estimação.

PT

92

ESPECIFICAÇÃO

Tensão nominal: 220 - 240 V\~, 50 Hz / Potência nominal: 50 W / Diâmetro da ventoinha: 400 mm / Peso: aprox. 2,5 kg (OSF401-W) / 2,6 kg (OSF441-W)

Descrição Símbolo Valor		OSF401-W	Valor OSF441-W	Unidade
Fluxo máximo de produção da ventoinha	F46.72 36	56 m		^3 /min
Potência de entrada da ventoinha P41.1 41.9 W
Valor do service SV 1.14 0.87 (m				^3 /min)/W
Consumo de energia em modo de espera (standby)	P_SB	00.453 W
Nível de potência de som da ventoinha	L_WA	54.7 59.4	dB(A)
Velocidade máxima do ar	c	2.47	2.22	m/s
Norma para valor do serviço COMMIS	SION REGULATION (EU) No 206/2012IEC 60879:1986EN 50564:2011EN 60704-2-7:1998EN 60704-1:2010
Detalhes de contacto para obtenção de mais informações	Imtron GmbHWankelstrasse 5D-85046

ELIMINAÇÃO

Não elimine o aparelho no lixo doméstico não separado. Retorne-o a um ponto de recolha destinado à reciclagem de lixo electrónico (WEEE). Dessa forma, estará ajudando a preservar recursos e proteger o meio ambiente. Para mais informações, entre em contacto com o seu revendedor ou as autoridades locais.
