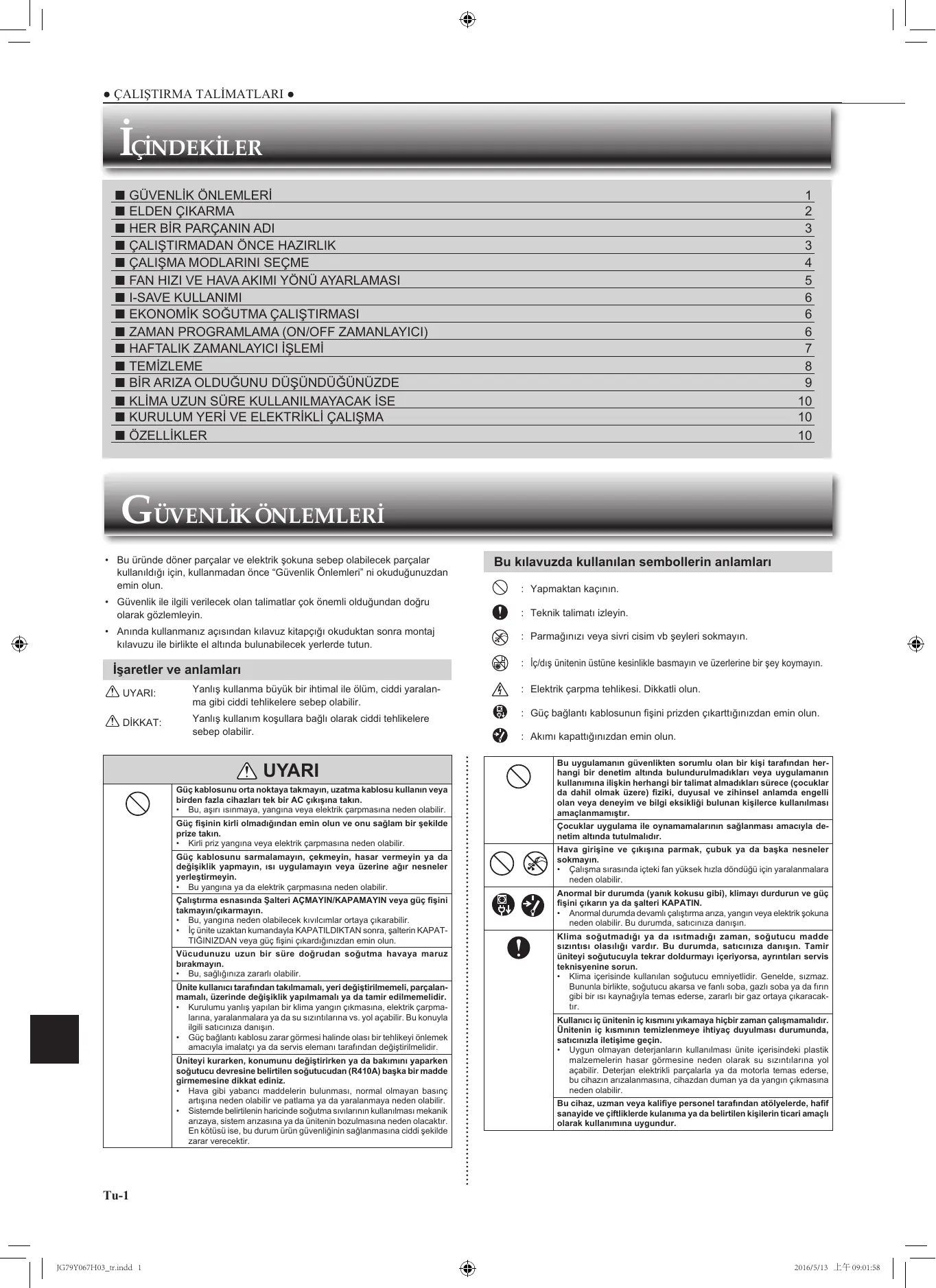

KULLANIM KILAVUZU MSZ-SF25VE3 MSZ-SF35VE3 MSZ-SF42VE3 MSZ-SF50VE3 SF 2500W MITSUBISHI
- Bu üniteyi doğru ve güvenli bir biçimde kullanmak için, kullanmadan önce bu işletim talimatlarını okuduğunuzdan emin olun.
■ GÜVENLİK ÖNLEMLERİ 1
■ ELDEN ÇIKARMA 2
■ HER BİR PARÇANIN ADI 3
■ ÇALIŞTIRMADAN ÖNCE HAZIRLIK 3
■ ÇALIŞMA MODLARINI SEÇME 4
■ FAN HIZI VE HAVA AKIMI YÖNÜ AYARLAMASI 5
■ I-SAVE KULLANIMI 6
■ EKONOMİK SOĞUTMA ÇALIŞTIRMASI 6
■ ZAMAN PROGRAMLAMA (ON/OFF ZAMANLAYICI) 6

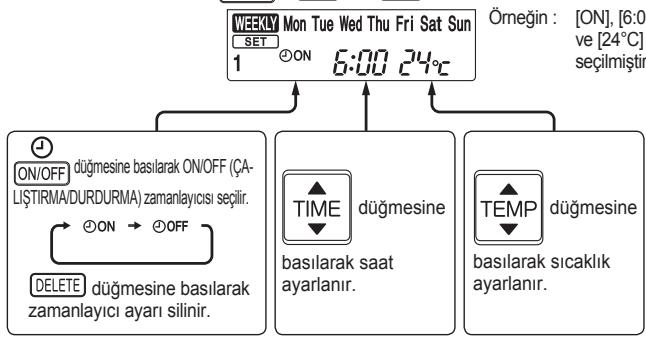

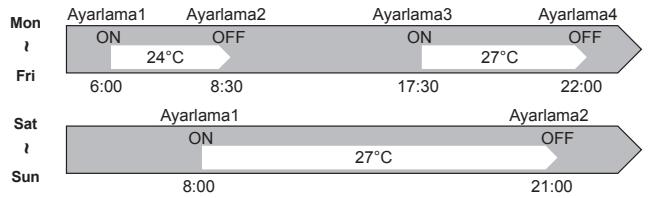

■ HAFTALIK ZAMANLAYICI İŞLEMİ 7

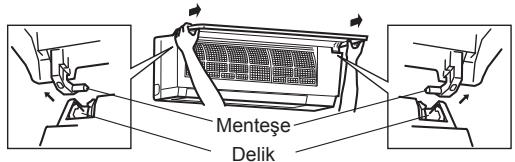

■ TEMİZLEME 8
■ BİR ARIZA OLDUĞUNU DÜŞÜNDÜĞÜNÜZDE 9
■ KLİMA UZUN SÜRE KULLANILMAYACAK İSE 10

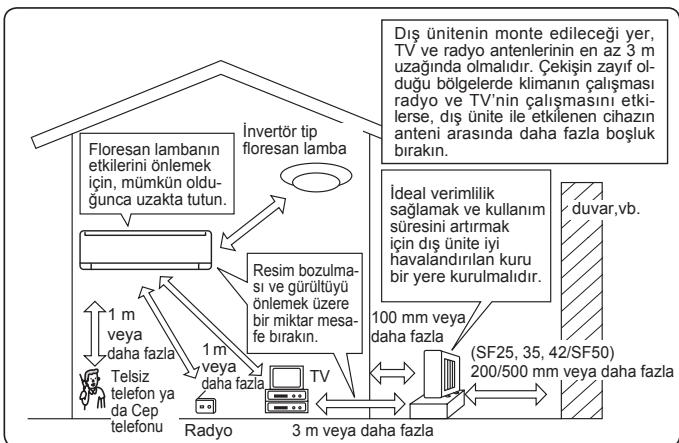

■ KURULUM YERİ VE ELEKTRİKLİ ÇALIŞMA 10
■ ÖZELLİKLER 10
GÜVENLİK ÖNLEMLERİ
- Bu üründe döner parçalar ve elektrik şokuna sebep olabilecek parçalar kullanıldığı için, kullanmadan önce “Güvenlik Önlemleri” ni okuduğunuzdan emin olun.
- Güvenlik ile ilgili verilecek olan talimatlar çok önemli olduğundan doğru olarak gözlemleyin.
- Anında kullanmanız açısından kılavuz kitapçığı okuduktan sonra montaj kılavuzu ile birlikte el altında bulunabilecek yerlerde tutun.
işaretler ve anlamları
| ⚠️ UYARI: | Yanlış kullanma büyük bir ihtimal ile ölüm, ciddi yaralanma gibi ciddi tehlikelere sebep olabilir. |
| ⚠️ DİKKAT: | Yanlış kullanım koşullara bağlı olarak ciddi tehlikelere sebep olabilir. |
| ⚠️ UYARI |
| Güç kablosunu orta noktaya takmayın, uzatma kablosu kullanın veya birden fazla cihazları tek bir AC çıkışına takın. • Bu, aşırı ısınmaya, yangına veya elektrik çarpmasına neden olabilir. |
| Güç fişinin kirli olmadığından emin olun ve onu sağlam bir şekilde prize takın. • Kirli priz yangına veya elektrik çarpmasına neden olabilir. |
| Güç kablosunu sarmalamayın, çekmeyin, hasar vermeyin ya da değişiklik yapmayın, ısı uygulamayın veya üzerine ağır nesneler yerleştirmeyin. • Bu yangına ya da elektrik çarpmasına neden olabilir. |
| Çalıştırma esnasında Şalteri AÇMAYIN/KAPAMAYIN veya güç fişini takmayın/çıkarmayın. • Bu, yangına neden olabilecek kıvılcımlar ortaya çıkarabilir. • İç ünite uzaktan kumandayla KAPATILDIKTAN sonra, şalterin KAPATTIĞİNIZDAN veya güç fişini çıkardığınızdan emin olun. |
| Vücudunuzu uzun bir süre doğrudan soğutma havaya maruz bırakmayın. • Bu, sağlığınıza zararlı olabilir. |
| Ünite kullanıcı tarafından takılmamalı, yeri değiştirilmemeli, parçalanmamalı, üzerinde değişiklik yapılmamalı ya da tamir edilmemelidir. • Kurulumu yanlış yapılan bir klima yangın çıkmasına, elektrik çarpmalarına, yaralanmalara ya da su sızıntılarına vs. yol açabilir. Bu konuyla ilgili satıcınıza danışın. • Güç bağlantı kablosu zarar görmesi halinde olası bir tehlikeyi önlemek amacıyla imalatçı ya da servis elemanı tarafından değiştirilmelidir. |
| Üniteyi kurarken, konumunu değiştirirken ya da bakımını yaparken soğutucu devresine belirtilen soğutucudan (R410A) başka bir madde girmemesine dikkat ediniz. • Hava gibi yabancı maddelerin bulunması, normal olmayan basınç artışına neden olabilir ve patlama ya da yaralanmaya neden olabilir. • Sistemde belirtilenin haricinde soğutma sıvılarının kullanılması mekanik arızaya, sistem arızasına ya da ünitenin bozulmasına neden olacaktır. En kötüsü ise, bu durum ürün güvenliğinin sağlanmasına ciddi şekilde zarar verecektir. |
Bu kılavuzda kullanılan sembollerin anlamları
☐ : Yapmaktan kaçının.
: Teknik talimatı izleyin.
: Parmağınızı veya sivri cisim vb şeyleri sokmayın.
: İç/dış ünitenin üstüne kesinlikle basmayın ve üzerineine bir şey koymayın.
: Elektrik çarpma tehlikesi. Dikkatli olun.
: Güç bağlantı kablosunun fişini prizden çıkarttlığınızdan emin olun.
: Akımı kapattığınızdan emin olun.
| Bu uygulamanın güvenlikten sorumlu olan bir kişi tarafından herhangi bir denetim altında bulundurulmadıkları veya uygulamanın kullanımına ilişkin herhangi bir talimat almadıkları sürece (çocuklar da dahil olmak üzere) fiziki, duyusal ve zihinsel anlamda engelli olan veya deneyim ve bilgi eksikliği bulunan kişilerce kullanılması amaçlanmamıştır. |
| Çocuklar uygulama ile oynamamalarının sağlanması amacıyla denetim altında tutulmalıdır. |
| Hava girişine ve çıkışına parmak, çubuk ya da başka nesneler sokmayın.Çalışma sırasında içteki fan yüksek hızla döndüğü için yaralanmalara neden olabilir. |
| Anormal bir durumda (yanık kokusu gibi), klimayı durdurun ve güç fişini çıkarın ya da salteri KAPATIN.Anormal durumda devamlı çalıştırma arıza, yangın veya elektrik şokuna neden olabilir. Bu durumda, satıciniza danışın. |
| Klima soğutmadığı ya da ısıtmadığı zaman, soğutucu madde sızıntısı olasılığı vardır. Bu durumda, satıciniza danışın. Tamir üniteyi soğutucuyla tekrar doldurmayı içeriyorsa, ayrıntıları servis teknisyenine sorun.Klima içerisinde kullanılan soğutucu emniyetlidir. Genelde, sizmaz. Bununla birlikte, soğutucu akarsa ve fanlı soba, gazlı soba ya da firing gibi bir ısı kaynağıyla temas ederse, zararlı bir gaz ortaya çıkaracaktır. |
| Kullanıcı iç ünitenin iç kısmını yıkamaya hiçbir zaman çalışmamalıdır. Ünitenin iç kısmının temizlenmeye ihtiyaç duyulması durumunda, satıcinizla iletişime geçin.Uygun olmayan deterjanların kullanılması ünite içerisindeki plastik malzemelerin hasar görmesine neden olarak su sızıntılarına yol açabilir. Deterjan elektrikli parçalarla ya da motorla temas ederse, bu cihazın arızalanmasına, cihazdan duman ya da yangın çıkmasına neden olabilir. |
| Bu cihaz, uzman veya kalifiye personel tarafından atölyelerde, hafif sanayide ve çiftliklerde kulanıma ya da belirtilen kişilerin ticari amaçlı olarak kullanımına uygundur. |
GÜVENLİK ÖNLEMLERİ
 |
| Hava girişi veya iç/dış ünitenin alüminyum kanatlarına dokunmayın.Bu, yaralanmalara neden olabilir. |
| Ünitede böcek öldürücüler veya yanıcı spreyler kullanmayın.Yangına ya da ünitenin deforme olmasına sebep olabilir. |
| Hayvanları ya da ev bitkilerini doğrudan hava akımına maruz bırak-mayın.Bu, hayvanlara veya bitkilere zarar verebilir. |
| İç/dış ünitenin altına başka elektrik cihazları ya da eşya yerleştirmeyin.Üniteden su damlayabilir ve bu, hasara yada zarara neden olabilir. |
| Üniteyi hasarlı kurulum durumunda bırakmayın.Ünite düşebilir ve bu, yaralanmaya neden olabilir. |
| Üniteyi çalıştırmak ya da temizlemek için dengesiz bir banka çık-mayın.Düşerseniz yaralanmanıza neden olabilir. |
| Güç bağlantı kablosunu çekmeyin.Bu, içteki kablonun bir kısmının kırılmasına neden olabilir ve bu da aşırı ısınmaya veya yangına sebebiyet verebilir. |
| Pilleri sökmeyin, şarj etmeyin ve ateşe atmayın.Bu pillerin akmasına veya yangın ya da patlamaya neden olabilir. |
| Üniteyi yüksek nemde (%80 RH ya da daha fazla) ve/veya pencere ya da kapi açık halde 4 saatten daha uzun bir süre çalistirmayın.Bu durum klimada yoğunlaşmaya neden olabilir ve oluşan su damlayarak eşyaları ıslatabilir ya da bunlara zarar verebilir.Klimadaki yoğunlaşma küf gibi mantarların oluşmasına neden olabilir. |
| Üniteyi gıda saklama, kalkan hayvanlar, yetişen bitkiler veya koru-yucu duyarlık cihazları veya sanat eşyaları gibi özel amaçlar için kullanmayın.Bu, kalitenin bozulmasına veya hayvanlar ve bitkilerin zarar görmesine neden olabilir. |
| Yanıcı cihazları doğrudan hava akımına maruz bırakmayın.Bu eksik yanmaya neden olabilir. |
| Yanlıslıkla yutmamak için pilleri hiçbir nedenle asla ağzınıza sok-mayın.Pil yutmak boğulmaya ve/veya zehirlenmeye neden olabilir. |
| Üniteyi temizlemeden önce, KAPATIN ve güç fişini çıkarın veya şalteri KAPATIN.Bu, çalıştırma esnasında içteki fan yüksek hızla döndüğü için yaralan-maya neden olabilir. |
| Ünite uzun bir süre kullanılmayacak olduğunda, güç fişini çıkarın veya şalteri KAPATIN.Bu ünite kir birktirebilir ve bu, aşırı ısınma veya yangına neden olabi-lir. |
| Uzaktan kumandadaki tüm pilleri aynı tipte yenileriyle değiştirin.Eski pili yenisiyle beraber kullanmak aşırı ısınma, sizıntı veya patlamaya neden olabilir. |
| Pil sıvısı derinize ya da kıyafetlerinize temas ederse, onları temiz suyla iyice yıkayın.Pil sıvısı gözlerle temas ederse, onları temiz suyla iyice yıkayın ve hemen tıbbi yardım çağırın. |
| Ünite, yakma cihazlarıyla birlikte çalıştırıldığında alanın iyi havalan-dırıldığından emin olun.Yetersiz havalandırma oksijenin azlığına neden olabilir. |
| Gök gürültüsü duyduğunuzda ve şimşek çakması olduğunda şalteri KAPATIN.Ünite şimşek çakarsa zarar görebilir. |
| Klima birkaç mevsim kullanıldıktan sonra, normal temizlemeye ek olarak muayene ve bakım yapın.Ünitedeki kir ya da toz nahoş bir koku oluşturabilir, küf gibi mantarların oluşumunu sağlayabilir ya da boşaltma kanalında tıkanıklık oluşturabilir ve iç üniteden suyun sizmasına neden olabilir. Uzmanlaşmış bilgi ve yetenekler gerektiren muayene ve bakım için satıcınıza danışın. |
 | Düğmeleri ıslak ellerle çalıştırmayın. • Bu elektrik çarpmasına neden olabilir. |
| Klimayı suyla temizlemeyin veya üstüne çiçek vazosu gibi su içeren bir nesne koymayın. • Bu yangına veya elektrik şokuna neden olabilir. |
| [HD03] | Dış ünitenin üstüne basmayın veya herhangi bir nesne yerleştirme-yin. • Siz ya da nesne düşerse yaralanmaya neden olabilir. |
ÖNEMLİ
| ÖNEMLİ |
| Kirli filtreler, klimada yoğunlaşmaya ve sonuç olarak küf gibi mantarların oluşmasına neden olur. Bu nedenle hava filtrelerinin 2 haftada bir temizlenmesi tavsiye edilir. |
| İşleme başlamadan önce yatay kanatların kapalı konumda olduğundan emin olun. Yatay kanatlar açık konumdayken işleme başlanması durumunda, kanatlar doğru konumlarına dönemeyebilir. |
Tesisatı için
| ⚠️ UYARI |
| [cZSW] | Klimayı takmak için saticınıza danışın.Kurulum özel bilgi ve yetenekler gerektirdiği için kullanıcı tarafından kurulmamalıdır. Yanlış kurulan bir klima su sızıntısına, yangına veya elektrik çarpmasına neden olabilir. |
| Klima için tahsis edilmiş bir güç kaynağı sağlayın.Tahsis edilmemiş bir güç kaynağı aşırı ısınmaya veya yangına neden olabilir. |
| Üniteyi yanıcı gaz sızıntısının olduğu yerlere tesis etmeyin.Diş ünite etrafında gaz sızarsa veya birikirse, bu patlamaya neden olabilir. |
| [x555] | Üniteyi doğru topraklayın.Topraklama kablosunu gaz borusu, su borusu, yıldırım çubuğu veya telefon topraklama kablosuna bağlamayın. Yanlış topraklama elektrik çarpmasına neden olabilir. |
| ⚠️ DİKKAT |
 | Klimanın kurulum yerine bağlı olarak(yüsek nemli alanlar gibi) toprak kaçağına karşı devre kesici şalteri takın.Toprak kaçağına karşı devre kesici takılmaması halinde elektrik çarpması meydana gelebilir. |
| Atık suyun doğru bir şekilde boşaltıldığından emin olun.Boşaltım deliği yanlışa, su iç/dış üniteden damlayabilir, eşyaları islatabilir ve onlara zarar verebilir. |
| Anormal koşuldaKlimanın çalışmasını hemen durdurun ve satıcınıza danışın. |
ELDEN ÇIKARMA
Fig. 1
Bu ürünü elden çıkarmak için satıcınıza başvurun. AEEE Yönetmeliğine Uygundur.
Not:
Bu sembol işareti sadece AB ülkeleri içindir.
Bu sembol 2012/19/EU sayılı direktif, Madde 14 Kullanıcılar için bilgiler ve Ek IX'a ve/veya 2006/66/EC sayılı direktif Madde 20 son kullanıcılar için bilgiler ve Ek Il'ye uygundur.
Her Bir Parçanin ADI

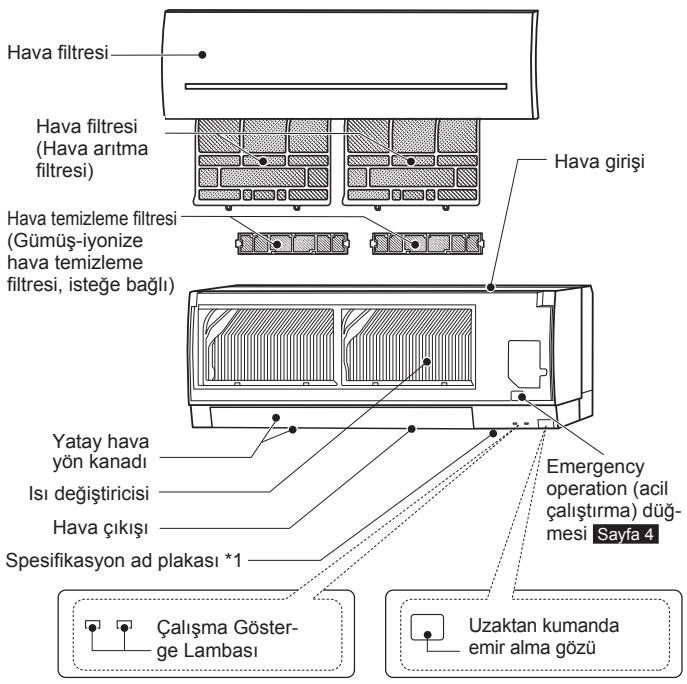

İç ünite
Hava filtresi
(Hava aritma
filtresi)
Hava temizleme filtresi
(Gümüş-iyonize
hava temizleme
filtresi, isteğe bağlı)
Hava girişi
Yatay hava
yön kanadı
Isı değiştiricisi
Hava çıkışı
Spesifikasyon ad plakası *1
Emergency
operation (acil
çalıştırma) düğ-
mesi Sayfa 4
Çalışma Göster-
ge Lambası
Uzaktan kumanda
emir alma gözü
Dış ünite
Spesifikasyon ad plakası *1
Soğutma gazı borusu
Pis su borusu
Hava çıkışı
Pis su çıkışı
Dış üniteler görünüm olarak farklılık gösterebilir.
*1 Üretim yılı ve ayı Spesifikasyon ad plakasında belirtilir.

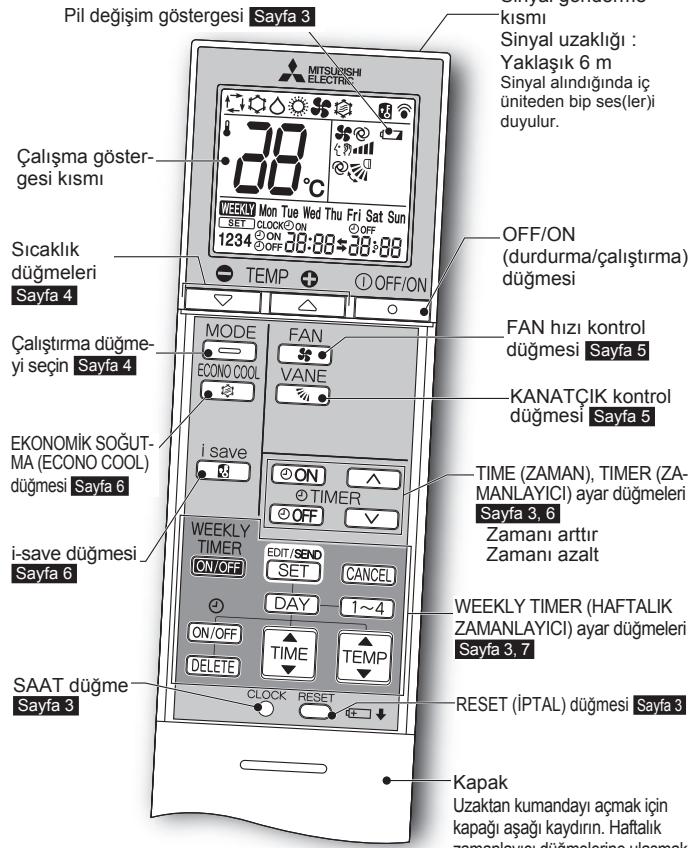

Uzaktan kumanda
kismi
Sinyal uzaklığı : Yaklaşık 6 m
Sinyal alındığında iç üniteden bip ses(ler)i duyulur.
Çalışma göster-
gesi kısmı
SET CLOCK ON
1234 OFF ON
30:88:88:88
TEMP
OFF/ON
(durdurma/çalıştırma) düğmesi
FAN hızı kontrol düğmesi Sayfa 5
KANATÇIK kontrol düğmesi Sayfa 5
Çalıştırma düğme-
yi seçin Sayfa 4
MODE
ECONO COOL
FAN
VANE
i save
ON
TIMER
OFF
TIME (ZAMAN), TIMER (ZA-
MANLAYICI) ayar düğmeleri Sayfa 3, 6
Zamanı arttır Zamanı azalt
EKONOMİK SOĞUT-

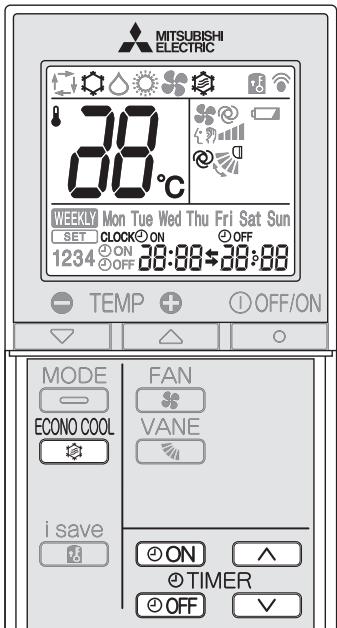

MA (ECONO COOL) düğmesi Sayfa 6

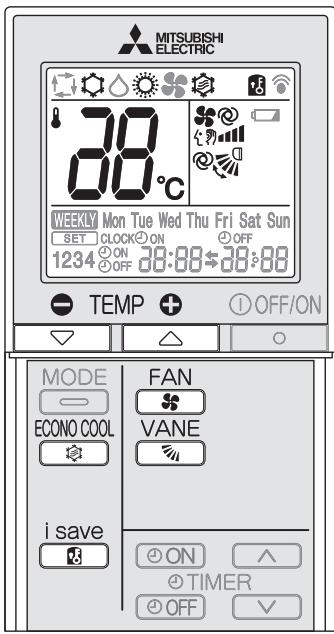

i-save düğmesi Sayfa 6
WEEKLY TIMER ON/OFF
EDIT/SEND SET
CANCEL DAY
1~4
ON/OFF
TIME
TEMP
DELETE
CLOCK RESET

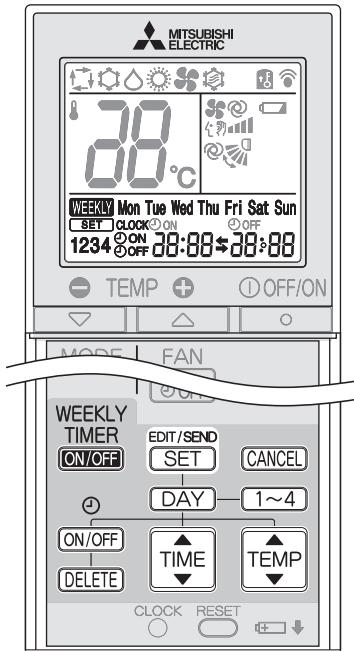

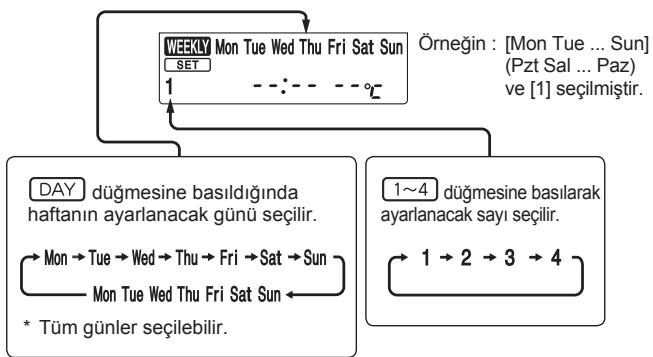

WEEKLY TIMER (HAFTALIK ZAMANLAYICI) ayar düğmeleri Sayfa 3, 7
RESET (İPTAL) düğmesi Sayfa 3
SAAT düğme Sayfa 3
Kapak Uzaktan kumandayı açmak için kapağı aşağı kaydırın. Haftalık zamanlayıcı düğmelerine ulaşmak
Uzaktan kumanda yuvası
Yalnızca üniteyle birlikte verilen uzaktan kumandayı kullanın.
Başka uzaktan kumandaları kullanmayın. İki veya daha fazla iç mekan ünitesi birbirine yakın olarak monte edilirse, çalıştırılmak istenmeyen bir iç mekan ünitesi uzaktan kumandaya tepki verebilir.
ÇALIŞTIRMADAN ÖNCE HAZIRLIK
Çalıştırmadan önce: Güç kaynağı fişini güç prizine takın ve/veya şalteri açın.

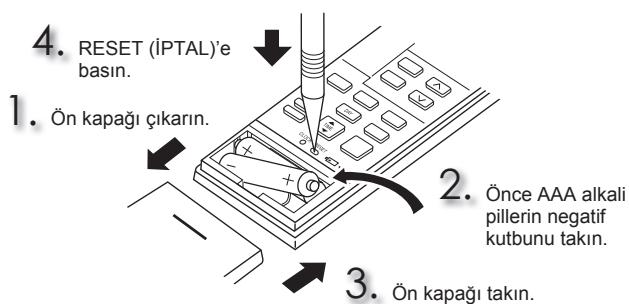

Uzaktan kumanda pillerini takma
basın.
1. Ön kapağı çıkarın.
2. Önce AAA alkali
pillerin negatif
kutbunu takın.
3. Ön kapağı takın.
- Pillerin kutuplarının doğru olduğundan emin olun.
- Manganezli ve sızıntı yapan pilleri kullanmayın. Uzaktan kumanda arızalanabilir.
- Şarj edilebilir tipteki pilleri kullanmayın.
- Pil zayıfladığında ekranda pil değişim göstergesi belirir. Gösterge ekranda belirdikten sonra yaklaşık 7 gün içinde uzaktan kumanda çalışmayı keser.
- Tüm pilleri aynı tipte yenileriyle değiştirin.
- Piller yaklaşık 1 yıl kullanılabilir. Bununla birlikte, raf ömrü biten piller daha kısa süre kullanılır.
- İnce bir alet kullanarak hafifçe RESET (İPTAL) düğmesine basın. RESET (İPTAL) düğmesine basılmamış ise uzaktan kumanda doğru çalışmayabilir.

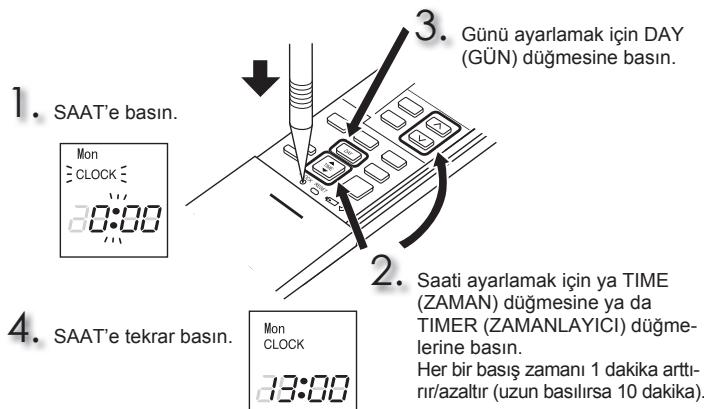

Mevcut zamanı ayarlama
Mon
CLOCK
3:00
2. Saati ayarlamak için ya TIME (ZAMAN) düğmesine ya da TIMER (ZAMANLAYICI) düğme-lerine basin.
Her bir basış zamanı 1 dakika arttir-ır/azaltır (uzun basılırsa 10 dakika).
3. Günü ayarlamak için DAY (GÜN) düğmesine basin.
4. SAAT'e tekrar basin.
Mon
CLOCK
3:00
- İnce bir alet kullanarak hafifçe SAAT düğmesine basın.

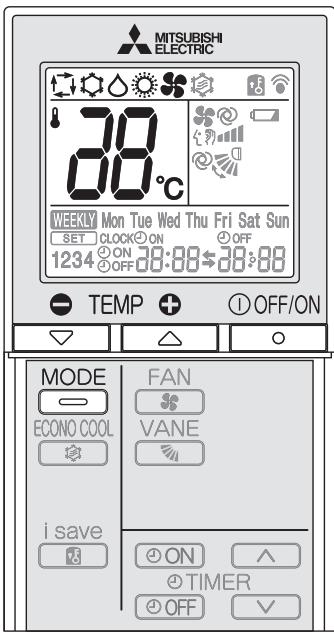

ÇALIŞMA MODLARINI SEÇME
38°C
WEEKLY Mon Tue Wed Thu Fri Sat Sun
SET CLOCK ON OFF
1234 ON 38:00-38:00
TEMP OFF/ON
MODE FAN
ECONO COOL VANE
i save ON
TIMER
OFF
1 Çalışmayı başlatmak için ① OFF/ON e basın.
2 Çalışma modunu seçmek için MODE e basın. Her bir basis, modu aşağıdaki sırada değiştirir:
3 Sıcaklığı ayarlamak için + e ya da - e basın. Her bir basis sıcaklığı 1°C arttırır ya da azaltır.
Çalıştırmayı durdurmak için ① OFF/ON e basın.
Çalışma Gösterge Lambası
Çalıştırma gösterge lambası ünitenin çalışma durumunu gösterir.
| Gösterge | Çalışma durumu | Oda sıcaklığı |
| Ayarlama sıcaklığına ulaşmak için ünite çalışır | Ayarlama sıcaklığından yaklaşık 2 °C veya daha fazla |
| Oda sıcaklığı ayarlama sıcaklığına yaklaşıyor | Ayarlama sıcaklığından-yaklaşık 1 ila 2 °C |
| Bekleme modu (sadece çoklu sistem çalışması esnasında) | — |
Yanıyor
Yanıp sönüyor
Yanmiyor
Not: Çoklu sistem çalıştırması
İki ya da daha fazla iç ünite bir dış ünite tarafından çalıştırılır. Birkaç iç ünite eş zamanlı olarak çalıştırılırsa, soğutma/fan ve isıtma çalışmaları aynı anda yapılamaz. Bir ünitede SOĞUTMA/FAN ve bir diğer ünitede ISITMA seçildiğinde ya da tam tersi durumlarda, son seçilen ünite bekleme moduna geçer.
AUTO modu (Otomatik Geçiş)
Ünite çalışma modunu oda sıcaklığı ile ayarlanan sıcaklık arasındaki farklılığa göre seçer. OTOMATİK (AUTO) modu esnasında, oda sıcaklığı 15 daki-kadan fazla süre için ayarlanan sıcaklığın 2°C dışında kalırsa ünite modu değiştirir (SOĞUTMA↔ISITMA).
Not:
Bu iç ünitenin bir MXZ tipi dış üniteye bağlanmış olduğu durumda Auto Modu tavsiye edilmez. Birkaç iç ünite aynı anda çalıştırıldığında, ünite SOĞUTMA ve ISITMA çalışma modları arasında geçiş yapamayabilir. Bu durumda, iç ünite bekleme moduna geçer (Çalışma gösterge lambası tablosuna başvurun).
SOĞUTMA modu
İstediğiniz sıcaklıkta soğutma havanın keyfini çıkarın.
Not:
Dış sıcaklığın çok düşük (-10 C'den az) olduğu koşullarda SOĞUTMA modunu çalıştırmayın. Ünitede yoğunlaşan su damlayabilir ve eşyaları ve benzeri şeyleri islatabilir ya da onlara zarar verebilir.
KURUTMA modu
Odanızın nemini alın. Oda hafifçe serinletilebilir.
KURUTMA modu sırasında sıcaklık ayarlanamaz.
ISITMA modu
İstediğin sıcaklıkta sıcak havanın keyfini çıkarın.
FAN modu
Odanızdaki havayı devindirir.
Not:
COOL/DRY (Soğuk/Kuru) modundan çalıştırdıktan sonra iç üniteyi kurutmak için FAN modunda çalıştırılmasını tavsiye ederiz.
Acil çalıştırma
Uzaktan kumanda kullanılamadığında...
Acil çalıştırma iç unitedeki emergency operation (acil çalıştırma) düğmesine basarak etkinleştirilebilir.
E.O.SW basılan her seferde, çalışma aşağıdaki şekilde değişir:
Çalışma Gösterge Lambası
Sıcaklığı ayarlayın : 24°C
Fan hızı : Orta
Yatay hava yön kanadı : Auto
Not:
- Çalıştırmanın ilk 30 dakikası deneme çalıştırmasıdır. Sıcaklık kontrolü çalışmaz ve fan hızı Yükseğe ayarlanır.
- Acil durum ısıtma işlemi durumunda fan hızı, sıcak havayı dışarı atmak üzere dereceli olarak artar.
- Acil durum soğutma işlemi sırasında, yatay kanatların konumları yaklaşık bir dakika içerisinde sıfırlanır, ardından işlem başlar.
Otomatik yeniden çalıştırma fonksiyonu
Eğer bir güç kesilmesi olursa ya da ana güç çalıştırma sırasında kapatılırsa, "Otomatik yeniden çalıştırma fonksiyonu", ana güç kapatılmadan hemen önce uzaktan kumanda ile ayarlanmış olan çalışma modu ile aynı modda çalıştırmaya başlar. Zamanlayıcı ayarlandığında, zamanlayıcı ayarı iptal edilir ve güç yeniden çalıştırıldığında ünite çalışmaya başlar.
Bu fonksiyonu kullanmak istemiyorsanız, lütfen servis temsilcisine danışın çünkü ünite ayarının değiştirilmesi gerekir.

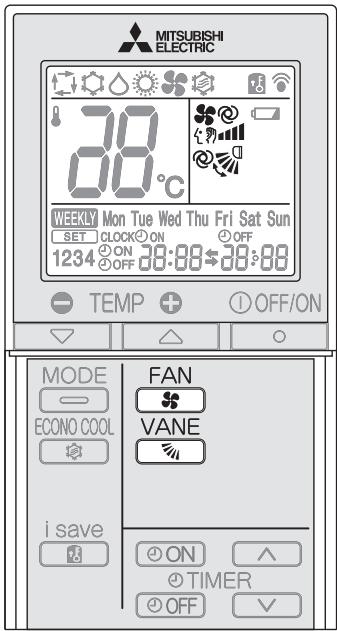

FAN HIZI VE HAVA AKIMI YÖNÜAYARLAMASI
38°C
WEEKLY Mon Tue Wed Thu Fri Sat Sun
SET CLOCK ON OFF
1234 ON 28:00-28:00
TEMP OFF/ON
MODE FAN
ECONO COOL VANE
i save ON
TIMER
OFF
Fan hızını seçmek için FAN e basın. Her bir basis fan hızını aşağıdaki sırada değiştirir:
- AUTO'ya ayarlandığında iç üniteden iki kısa bip sesi duyulur.
- Odayı daha hızlı şekilde soğutmak/ısıtmak için yüksek fan hızını kullanın. Oda soğuduktan/ısındıktan sonra fan hızının düşürülmesi önerilir.
- Sessiz çalışma için düşük fan hızını kullanın.
Not:
Çoklu sistem çalıştırması
Isıtma işlemi için bir dış ünite tarafından birkaç iç ünite eş zamanlı olarak çalıştırılırsa, hava akışı sıcaklığı düşük olabilir. Bu durumda, fan hızını AUTO (Otm.) olarak ayarlamanız önerilir.
VANE
Hava akımı yönünü seçmek için düğmesine basın. Her bir basis hava akımını aşağıdaki sırada değiştirir:
- AUTO'ya ayarlandığında iç üniteden iki kısa bip sesi duyulur.
- Hava akışının yönünü değiştirirken her zaman uzaktan kumandayı kullanın. Yatay kanatları elinizle oynatmak arızalanmalarına yol açar.
- Şalter açıldığında, yatay kanatların konumları yaklaşık bir dakika içerisinde sıfırlanır ve ardından işlem başlar. Aynı durum, acil durum soğutma işlemi için de geçerlidir.
- Yatay kanatlar anormal bir konumdaymış gibi görünüyorlarsa, bkz.
sayfa 9
Hava akımı yönü
(AUTO)......Kanat, en verimli hava akımı yönüne ayarlanır. SOĞUTMA/KURUTMA/FAN: yatay konum. ISITMA: konum (4).
(Manuel)......Verimli havalandırma sağlamak adına, SOĞUTMA/KURUTMA için yukarı konumunu ve ISITMA için aşağı konumunu seçin. ISITMA/KURUTMA (COOL/DRY) esnasında alt konum seçili ise, kanat oluşan yoğuşmanın damlamasını önlemek için 0,5 ila 1 saat sonrasında otomatik olarak yukarı konuma hareket eder.
(Esinti)......Yön kanadı aralıklı olarak yukarı aşağı hareket eder.
■ Yatay hava akımı yönünü değiştirmek için.
Çalıştırmaya başlamadan önce düşey yön kanatçıklarını elle hareket ettirin.
Dikey kanatlar ayarlandıysa, yatay kanatların orijinal kapalı konumlarına geri döndüklerinden emin olun.
I-SAVE KULLANIMI
38°C
WEEKLY Mon Tue Wed Thu Fri Sat Sun
SET CLOCK ON
1234 ON OFF
OFF 28:00-28:00
TEMP +
OFF/ON
MODE
ECONO COOL
i save
FAN
VANE
ON
TIMER
OFF
1
SOĞUTMA, ECONO COOL (EKONOMİK SOĞUTMA)
veya ISITMA modunda i-save modunu seçmek için
i save
[Non-Text]
düğmesine basın.
2
Sıcaklığı, fan hızını ve hava akış yönünü ayarlayın.
- Aynı ayarlar sonraki seferde save düğmesine basılarak seçilir.
- İki ayar kaydedilebilir. (COOL/ECONO COOL (SOĞUK/EKONOMİK SOĞUTMA) için bir, HEAT (ISITMA) için bir)
- Odanıza bağlı olarak uygun sıcaklığı, fan hızını ve hava akış yönünü ayarlayın.
- Normal olarak ISITMA modunda asgari sıcaklık ayarı 16°C dir. Ancak, yalnızca i-save çalışması sırasında asgari sıcaklık 10°C olur.
i-save çalışmasını iptal etmek için tekrar i save düğmesine basın.
- i-save çalışması MODE (MOD) düğmesine basıldığında da iptal edilir.
i-save kullanımı
- Basitleştirilmiş bir geri çağırma işlevi, save düğmesine bir kez dokunularak tercih edilen ayarı (ön ayar) geri çağırmayı sağlar. Düğmeye tekrar bastığınızda, hemen önceki ayara dönebilirsiniz.
- i-save özelliği haftalık olarak ayarlanamaz.
Kullanıma örnek:
- Düşük enerji modu
SOĞUTMA modunda sıcaklığı 2°C ila 3°C derece artırın ve ISITMA modunda azaltın.
Bu ayar, boş bir oda için ve uyumanız sırasında idealdir.
- Sık kullanılan ayarların kaydedilmesi
COOL/ECONO COOL (SOĞUK/EKONOMİK SOĞUTMA) ve HEAT (ISITMA) için tercih ettiğiniz ayarı kaydedin. Bu durum, düğmeye tek bir dokunmanız ile tercih ettiğiniz ayarı seçebilmenizi sağlar.
Not:
Çoklu sistem MXZ-8A140 kullanılırken, sıcaklık 10°C olarak ayarlanamaz. Sıcaklık 10°C olarak ayarlansa bile, klima 16°C de çalışacaktır.
EKONOMİK SOĞUTMA
ÇALIŞTIRMASI
38°C
WEEKLY Mon Tue Wed Thu Fri Sat Sun
SET CLOCK ON
1234 ON 28:08-28:08
OFF
TEMP OFF/ON
MODE FAN
ECONO COOL VANE
i save ON ↑
TIMER
OFF √
ECONO COOL (EKONOMİK SOĞUTMA) çalışmasını başlat-
mak için sayfa 4 SOĞUTMA modu sırasında 'e basın.
Ünite, esinti çalışmasını hava akımı sıcaklığına göre çeşitli devirlerde dikey olarak yapar.
ECONO COOL (EKONOMİK SOĞUTMA) çalışmasını
iptal etmek için tekrar basin.
- ECONO COOL (EKONOMİK SOĞUTMA) çalışması VANE (KANATÇIK) düğmelerine basıldığında da iptal edilir.
“EKONOMİK SOĞUTMA (ECONO COOL)” nedir?
Esintili hava akımı (hava akımı değişimi) sabit hava akımından daha soğutucu bir his yaratır. Ayarlanan sıcaklık ve hava akışı yönü otomatik olarak mikroişlemci tarafından değiştirilir. Rahatınızı bozmadan soğutma yapmak mümkündür. Böylece enerji tasarrufu mümkün olmaktadır.
ZAMANPROGRAMLAMA
(ON/OFF ZAMANLAYICI)
1
Zamanlayıcıyı ayarlamak için çalışma sırasında ON veya OFF' basın.
ON(ON zamanlayıcı): Ünite ayarlama süresinde AÇILACAKTIR.
OFF (OFF zamanlayıcı): Ünite ayarlama zamanında KAPANACAKTIR.
* ⏻ON veya ⏻OFF yanıp söner.
* Mevcut saat ve tarihin doğru ayarlandığından emin olun. Sayfa 3
2
Zamanlayıcının zamanını ayarlamak için △’e (Arttırma) ve √’e (Azaltma) basın.
Her basis, ayarlanan zamanı 10 dakika artırır ya da azaltır.
- ON ya da OFF yanıp sönerken zamanlayıcıyı ayarlayın.
3
Zamanlayıcıyı iptal etmek için ON veya OFF'e basın.
Not:
- ON (ÇALIŞTIRMA) ve OFF (DURDURMA) zamanlayıcılar birlikte ayarlanabilir. ➕ işareti zamanlayıcı işlemlerinin sırasını gösterir.
- ON/OFF zamanlayıcısı ayarlanırken güç kesilmesi meydana gelirse, bkz. sayfa 4 "Otomatik yeniden çalıştır fonksiyonu".
H AFTALIK ZAMANLAYICI İŞLEMI
- Haftanın her günü için en fazla 4 tane ON (ÇALIŞTIRMA) ve OFF (DURDURMA) zamanlayıcısı ayarlanabilir.
- Bir hafta için en fazla 28 tane ON (ÇALIŞTIRMA) ve OFF (DURDURMA) zamanlayıcısı ayarlanabilir.
Örneğin: Hafta içi, uyandıktan sonra evden çıkana kadar 24°C 'de ve eve geldikten sonra uyuyana kadar 27°C 'de çalışır. Hafta sonu ise geç uyanma saatinden uyuyana kadar 27°C 'de çalışır.
line
| Mon/Fri | Time | AYarlama1 | AYarlama2 | AYarlama3 | AYarlama4 |
|---------|------|-----------|-----------|-----------|-----------|
| Mon | 6:00 | ON | OFF | ON | OFF |
| Mon | 8:30 | ON | OFF | ON | OFF |
| Mon | 17:30| ON | OFF | ON | OFF |
| Mon | 22:00| ON | OFF | ON | OFF |
| Sat | 8:00 | AYarlama1 | AYarlama2 | AYarlama3 | AYarlama4 |
| Sat | 21:00| AYarlama1 | AYarlama2 | AYarlama3 | AYarlama4 |
| Sun | 8:00 | ON | OFF | ON | OFF |
| Sun | 21:00| ON | OFF | ON | OFF |
Not:
Haftalık zamanlayıcı açıklken basit ON/OFF (ÇALIŞTIRMA/DURDURMA) zamanlayıcı ayarı mevcuttur. Bu durumda, ON/OFF (ÇALIŞTIRMA/DURDURMA) zamanlayıcısı haftalık zamanlayıcıya göre önceliklidir; haftalık zamanlayıcı işlemi basit ON/OFF (ÇALIŞTIRMA/DURDURMA) zamanlayıcısı tamamlandıktan sonra yeniden başlayacaktır.
Haftalık zamanlayıcının ayarlanması
* Mevcut saat ve tarihin doğru ayarlandığından emin olun.
Haftalık zamanlayıcı ayarlama moduna girmek için düğmesine basın.
* SET düğmesi yanıp söner.
Ayar yapılacak günü ve sayıyı seçmek için DAY ve 1\~4 düğmelerine basın.
ON/OFF (ÇALIŞTIRMA7DURDURMA), saat ve sıcaklığı ayarlamak için ⏻ [ON/OFF], [TIME] ve [TEMP] düğmelerine basın.
* Saati hızlica değiştirmek için düğmeye basılı tutun.
* Sıcaklık, haftalık zamanlayıcıya göre 16°C ile 31°C arasında ayarlanabilir.
Zamanlayıcıyı başka günler ve/veya sayılar için ayarlamaya devam etmek için DAY ve 1\~4 düğmelerine basın.
Haftalık zamanlayıcı ayarlama modunu tamamlamak ve göndermek için EDIT/SEND SET düğmesine basın.
Yanıp sönmekte olan SET gider ve geçerli zaman görüntülenir.
Not:
- Haftalık zamanlayıcının ayar bilgilerini iç üniteye göndermek için EDIT/SEND SET düğmesine basın. Uzaktan kumandayı 3 saniye süreyle iç üniteye doğru tutun.
- Haftanın birden fazla günü için veya birden fazla sayı için zamanlayıcıyı ayarlarken, her ayar için EDIT/SEND SET düğmesine basılması zorunlu değildir. Tüm ayarlar için EDIT/SEND SET tamamlandıktan sonra bir kere basın. Tüm haftalık zamanlayıcı ayarları kaydedilecektir.
- Haftalık zamanlayıcı moduna girmek için SET düğmesine basın ve tüm haftalık zamanlayıcı ayarlarını silmek için DELETE düğmesine 5 dakika süreyle basılı tutun. Uzaktan kumandayı iç üniteye doğru tutun.
Haftalık zamanlayıcıyı açmak için WEEKLY TIMER ON/OFF düğmesine basın. ( WEEKLY düğmesi yanar.)
* Haftalık zamanlayıcı açıldığında, haftanın zamanlama ayarı tamamlanan günü yanacaktır.
Haftalık zamanlayıcıyı kapatmak için WEEKLY TIMER DWGDFD düğmesine basın. (WEEKLY düğmesi söner.)
Not:
Haftalık zamanlayıcı kapatıldığında kaydedilen ayarlar temizlenmeyecektir.
Haftalık zamanlayıcı ayarının kontrolü
Haftalık zamanlayıcı ayarlama moduna girmek için düğmesine basın.
* SET düğmesi yanıp söner.
Her bir gün ve sayıya ait ayarı görüntülemek için DAY veya 1\~4 düğmesine basın.
Haftalık zamanlayıcı ayarlama modundan çıkmak için
CANCEL düğmesine basın.
Not:
Ayarları görüntülemek üzere haftanın tüm günleri seçildikten sonra, - - - - - °C görüntülenecektir.

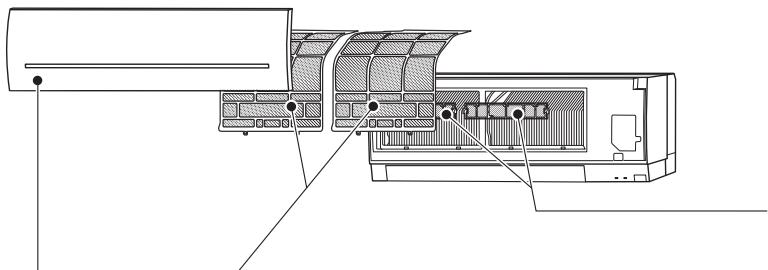

TEMIZLEME
Talimatlar:
- Temizlemeden önce güç kaynağınlı kapatın veya şalteri indirin.
• Metal parçalara ellerinizle dokunmamaya dikkat edin.
- Benzin, tiner, cilalama tozları veya böcek öldürücü kullanmayın.
- Sadece sulandırılmış yumuşak deterjanları kullanın.
-
Ovma fırçası, sert sünger veya benzer bir alet kullanmayın.
-
Yatay hava kanadını ıslatmayın veya yıkamayın.
- 50°C'den daha sıcak su kullanmayın.
- Parçaları kuruması için doğrudan güneş ışığına, sıcağa veya ateşe maruz bırakmayın.
- Çatlaklara ya da kırılmaya neden olabileceğinden fana aşırı kuvvet uygulamayın.
• 2 haftada bir temizleyin
- Tozu elektrikli süpürgeyle temizleyin veya suyla yıkayın.
- Suyla yıkadıktan sonra gölgede iyice kurutun.
Ön panel
Delik
- Bir "tık" sesi duyulana kadar ön paneli kaldırın.
- Menteşeleri tutun ve çıkarmak için yukarıdaki resimdeki gibi çekin.
- Yumuşak kuru bir bezle silin veya suyla yıkayın.
- İki saatten fazla suya batırmayın.
• Gölgede iyice kurutun.
- Ön paneli, aşağıdaki çıkarma işlemini ters yönde izleyerek takın. Ön paneli sıkı bir şekilde kapatın ve oklarla gösterilen yerlere basın.
Hava temizleme filtresi
(Gümüş-iyonize hava temizleme filtresi, isteğe bağlı)
Her 3 ayda bir:
- Tozu bir elektrikli süpürgeyle alın.
Tozun elektrikli süpürgeyle alınamaması durumunda:
- Filtreyi ve çerçevesini ılık suya batırıp yıkayın.
- Yıkadıktan sonra gölgede iyice kurutun. Hava filtresinin bütün sekme- lerini takin.
Her yıl:
- İyi performans için filtreyi yenisiyle değiştirin.
• Parça Numarası MAC-2370FT-E
Hava filtresinden çıkarmak için çekin
Önemli
- İyi performans elde etmek ve güç tüketimini azaltmak için filtreyi düzenli olarak temizleyin.
- Kirli filtreler, klimada yoğunlaşmaya ve sonuç olarak küf gibi mantarların oluşmasına neden olur. Bu nedenle hava filtrelerinin 2 haftada bir temizlenmesi tavsiye edilir.
Bu bilgiler YÖNETMELİK (EU) No 528/2012'ye dayalıdır
| MODEL ADI | İlgili Madde (Parça adı) | Aktif Maddeler (CAS No.) | Özellik | Kullanım talimatları (Güvenli kullanım bilgileri) |
| MSZ-SF25/35/42/50VE3 | FİLTRE | Gümüş sodyum hidrojen zirkonyum fosfat (265647-11-8) 2-oktil-2H-izotiyazol-3-on (OIT) (26530-20-1) | Antibakteriyel Antiküf | Bu ürünü kullanım kılavuzu uyarılarına göre ve amacına uygun şekilde kullanın.Ağza sokmayın. Çocuklardan uzak tutun. |
| MAC-2370FT-E | FİLTRE | Gümüş çinko zeolit (130328-20-0) | Antibakteriyel | Bu ürünü kullanım kılavuzu uyarılarına göre ve amacına uygun şekilde kullanın.Ağza sokmayın. Çocuklardan uzak tutun. |
BİR ARIZA OLDUĞUNU DÜŞÜNDÜĞÜNÜZDE
Bu öğeler kontrol edilse bile, ünitedeki sorun giderilmezse, klimayı kullanmayı bırakın ve satıcınıza danışın.
| Belirti | Açıklama & Kontrol noktaları |
| İç Ünite |
| Ünite çalıştırılamıyor. | Şalter açık mı?Güç kaynağı fisi takılı mı?ON zamanlayıcı ayarlı mı?Sayfa 6 |
| Yatay kanat hareket etmiyor. | Yatay kanat ve dikey kanat doğru şekilde takılmış mı?Fan muhafazası deforme olmuş mu?Şalter açıldığında, yatay kanatların konumları yaklaşık bir dakika içerisinde sıfırlanır. Sifırlama işlemi tamamlandıktan sonra, normal yatay kanatların işleyişi kaldığı yerden devam eder. Aynı durum acil durum soğutma işlemi için de geçerlidir. |
| Ünite, tekrar başlatıldığında yaklaşık 3 dakika çalıştırılamaz. | Bu, mikroişlemcideki talimatlara göre üniteyi korur. Lütfen bekleyin. |
| İç ünitenin hava çıkışından buğu çıkıyor. | Üniteden gelen soğutma hava hızla oda içerisindeki nemi alır ve buğuya dönüşür. |
| YATAY KANAT salınım işlemi bir süre duruyor ve daha sonra tekrar başlıyor. | Bu, YATAY HAVA YÖNÜ KANATÇIĞI'NIN salınım işleminin doğru bir şekilde gerçekleştirilmesi için gereklidir. |
| SOĞUTMA/KURUTUMA/FAN modunda SWING (ESİNTİ) seçildiğinde, alt yatay kanat hareket etmez. | SOĞUTMA/KURUTUMA/FAN modunda SWING (ESİNTİ) seçildiğinde, alt yatay kanadın hareket etmemesi normaldir. |
| Çalışma esnasında hava akımı yönü değişiyor.Yatay hava kanatçıgının yönü uzaktan kumanda ile kontrol edilemiyor. | Ünite SOĞUTMA ve KURUTMA modunda çalıştırıldığında, çalışma 0,5 ila 1 saat boyunca hava uflemesiyle devam ederse, suyun yoğunlaşmasını ve damlamasını önlemek için hava akımının yönü otomatik olarak dikey konuma gelir.Isıtma çalışmasında, hava akım sıcaklığının çok düşükken ya da buz çözme sırasında yatay kanatçık pozisyonu otomatik olarak yatay konuma ayarlanır. |
| Isıtma uygulamasında çalışma yaklaşık 10 dakika boyunca durur. | Dış ünite buz çözme işlemi gerçekleştirmektedir.Bu uygulama maks. 10 dakikada gerçekleştirilir, lütfen bekleyin. (Dış sıcaklık çok düşük ve nem çok yüksekken, buz oluşur.) |
| Uzaktan kumandadan sinyal almamasına rağmen, ana güç açıldığında ünite kendiliğinden çalışmaya başlıyor. | Bu modeller otomatik yeniden çalıştırma fonksiyonuna sahiptir. Ünite uzaktan kumanda ile kapatılmadan ana güç kesildiğinde ve tekrar verildiğinde ünite otomatik şekilde gücün kesilmesinden önce uzaktan kumanda ile ayarlanan aynı modda çalışmaya başlayacaktır. "Otomatik yeniden başlat fonksiyonu".Sayfa 4 |
| İki yatay kanat birbirine temas ediyor. Yatay kanatlar anormal bir konumda. Yatay kanatlar doğru "kapalı konuma" dönmüyor. | Şunlardan birisini uygulayın:Şalteri kapayın ve tekrar açın. Yatay kanatların doğru "kapalı konuma" hareket ettiklerinden emin olun.Acil durum soğutma işlemini başlatın ve durdurun, ardından yatay kanatların doğru "kapalı konuma" hareket ettiklerinden emin olun. |
| SOĞUTMA/KURUTMA modunda, oda sıcaklığı belirlenen sıcaklığaylaştığında, dış mekan ünitesi durur ve ardından iç ünite alçak hızda çalışır. | Oda sıcaklığı belirlenen dereceden uzaklaştığında, iç mekan fanı uzaktan kumada üzerinde belirlenen ayarlara göre çalışmaya başlar. |
| İç mekan ünitesi zamanla renk değiştirir. | Ultraviyole işinları ve sıcaklık gibi etkenler nedeniyle plastiğin rengi sariya dönse bile, bu durumun ürünün işlevi üzerinde herhangi bir etkisi yoktur. |
| Çoklu sistem |
| Çalışmayan iç ünite ısınıyor ve üniteden su akışına benzer bir ses geliyor. | İç ünite çalışmasa bile bir miktar soğutkan iç üniteye akmaya devam eder. |
| Isıtma çalıştırması seçildiğinde, çalıştırma hemen başlamıyor. | Dış ünitenin buzunun çalışması esnasında çalıştırma başlatıldığında, sıcak havayı uflemesi birkaç dakika alır (maks. 10 dakika). |
| Dış Ünite |
| Kompresör calışsa bile dış ünitenin fanı dönmüyor. Fan dönmeye başlasa bile, hemen duruyor. | Soğutma çalıştırması sırasında dışarıdaki sıcaklık düşük olduğunda, fan yeterli soğutma kapasitesini sürdürmek için kesik kesik çalışır. |
| Dış üniteden su sızıyor. | COOL (SOĞUTMA) ve DRY(KURU) çalışmalarında; boru ya da boru bağlantı kısımlar soğur ve bu suyun yoğunlaşmasına neden olur.Isıtma çalışmasında, ısı değiştirici üzerinde yoğunlaşan su aşağıya damlar.Isıtma çalışmasında, buz çözme uygulaması dış ünitedeki donmuş suyun erimesine ve aşağıya damlamasına neden olur. |
| Dış üniteden beyaz duman çıkıyor. | Isıtma çalışmasında, buz çözme uygulaması ile ortaya çıkan buhar beyaz dumana benzer. |
| Belirti | Açıklama & Kontrol Noktaları |
| Uzaktan kumanda |
| Uzaktan kumanda ekranı boş ya da sönük. İç ünite, uzaktan ku-manda sinyaline cevap vermiyor. | Piller bitti mi?Sayfa 3Pillerin kutupları (+,-) doğru mu?Sayfa 3Diğer elektrikli cihazların uzaktan kumanda düğme-lerine basılmış mı? |
| Soğutmaz ya da ısıtmaz |
| Oda etkin bir şekilde soğutulup ısıtlamıyor. | Sıcaklık ayarı doğru mu?Sayfa 4Fan ayarı uygun mu? Fan hızını Yüksek ya da Süper Yüksek olarak değiştirin.Sayfa 5Filtreler temiz mi?Sayfa 8Fan ya da iç ünitenin ısı değiştiricisi temiz mi?İç ya da dış ünitenin hava giriş ya da çıkışını tıkayan herhangi bir engel var mı?Açık bir pencere ya da kapı var mı?Ayar sıcaklığına erişim biraz zaman alabilir ya da oda boyutu, ortam sıcaklığı, vb. nedenlerle buna hiç erişilemeyebilir. |
| Oda yeterince soğutulamıyor. | Bir oda içerisinde havalandırma vantilatörü ya da gaz ocağı kullanılırsa, soğutma yükü artar ve yetersiz bir soğutma etkinliği ile sonuçlanır.Dışarıdaki sıcaklığın yüksek olması durumunda, soğutma işlemi yeterli olmayabilir. |
| Oda yeterince ısıtlamıyor. | Dışarıdaki sıcaklığın düşük olması durumunda, ısıtma işlemi yeterli olmayabilir. |
| Isıtma uygulamasında dışarıya hemen hava üflenmiyor. | Ünite sıcak hava üflemek için hazırlanırken lütfen bekleyin. |
| Hava akımı |
| İç üniteden gelen hava garip kokuyor. | Filtreler temiz mi?Sayfa 8Fan veya iç ünitenin ısı değiştiricisi temiz mi?Ünite; duvar, halı, mobilya, elbise vb. üzerine sinmiş bir kokuyu emip havayla beraber dışarıya verebilir. |
| Ses |
| Çatırdama sesi duyuluyor. | Bu ses ön panelin vb. sıcaklık değişimi sonucu genleşmesi/kısalması sonucu oluşur. |
| "Mırıltı" sesi duyulur. | Bu ses, aralık başlığı veya havalandırma vantilatörü açıldığında boşaltma hortumundan dışarıdaki hava emildiğinde, boşaltma hortumu içinde akan suyu dışarıya püskürtüğünde duyulur.Bu ses dışarıda güçlü bir rüzgar olması ve boşaltma hortumuna dışarıdaki havanın girmesi durumunda da duyulur. |
| İç üniteden mekanik sesler çıkıyor. | Bu ses, fan ya da kompresörün açılıp/kapanma düzme sesidir. |
| Su akma sesi duyuluyor. | Bu, soğutucu veya ünitede akan yoğun suyun sesi-dir. |
| Bazen tıslama sesi duyuluyor. | Bu ses, ünite içerisindeki soğutucu sivının akış yönü değiştiğinde duyulur. |
| Zamanlayıcı |
| Haftalık zamanlayıcı ayarlara uygun şekilde çalışmıyor. | ON/OFF (ÇALIŞTIRMA/DURDURMA) zamanlayıcısı ayarlanmış mı?Sayfa 6Haftalık zamanlayıcının ayar bilgilerini iç üniteye yeni-den gönderin. Bilgi başarıyla alındığında, iç üniteden uzun bir bip sesi gelecektir. Bilgi alınamazsa, 3 kısa bip sesi duyulacaktır. Bilginin başarıyla alındığından emin olun.Sayfa 7Elektrik kesintisi meydana geldiğinde ve ana güç kapandığında iç ünite dahili saati yanlış olacaktır. Sonuç olarak da haftalık zamanlayıcı normal şekilde çalışmayabilir.Uzaktan kumandayı sinyalin iç ünite tarafından alınabildiği bir yere koyduğunuzdan emin olun.Sayfa 3 |
| Ünite kendi kendine çalışıyor/ duruyor. | Haftalık zamanlayıcı ayarlandı mı?Sayfa 7 |
Aşağıdaki durumlarda, klimayı kullanmayı bırakın ve bayiinize başvurun.
- İç üniteden su sızıntısı veya damlaması olduğunda.
- Üst çalışma gösterge lambası yanıp söndüğünde.
- Devre kesici sık sık kapandığında.
- Elektronik ON/OFF tipi floresan lambaların (sık frekans yapıli vb.) kullanıldığı odalarda uzaktan kumanda sinyali alınmaz.
- Klimanın çalışması radyo veya TV alışını engeller. Etkilenen cihaza yükseltici takılması gerekebilir.
• Anormal bir ses duyulduğunda.
- Soğutucu akışkan kaçağı olduğunda.
KLİMA UZUN SÜRE KULLA-NILMAYACAK İSE
1
En yüksek sıcaklık ayarıyla SOĞUTMA modunda veya FAN modunda 3 ila 4 saat çalıştırın. Sayfa 4
- Bu, ünitenin içinde kurur.
- Klimada bulunan nem, mantar ve küf gibi maddelerin oluşumu için uygun koşullar yaratır.
2
Çalıştırmayı durdurmak için ①OFF/ON
o’a basın.
3
Şalteri kapatın ve/veya güç kablosunun fişini prizden çıkartın.
4
Uzaktan kumandanın içerisindeki tüm pilleri çıkartın.
Klimayı tekrar kullanırken:
1
Hava filtresini temizleyin. Sayfa 8
2
İç ve dış ünitelerin hava girişi ve çıkışının tıkalı olup olmadığını kontrol edin.
3
Topraklama kablosunun bağlı olup olmadığını kontrol edin.
4
"ÇALIŞTIRMADAN ÖNCE HAZIRLIK" bölümüne bakın ve talimatları uygulayın. Sayfa 3
KURULUM YERİVE ELEKTRİK- LİÇALISMA
Tesis edilecek bölge
Klimayı aşağıdaki bölgelere tesis etmekten kaçının.
- Makine yağlarının çok bulunduğu yerler.
- Deniz kıyısı gibi tuzlu yerler.
- Kaplıca, kanalizasyon, atık su gibi sülfür gazının üretildiği yerler.
- Yağ sıçrayan ya da bölgenin yağlı dumanla kaplandığı yerler (pişirme alanları ve fabrikalar gibi plastik özelliklerinin değiştirilebildiği ve hasar gördüğü yerlerde).
- Yüksek frekanslı veya telsiz cihazlarının bulunduğu yerler.
- Dış üniteden gelen havanın olduğu yerde hava çıkışı tikalı.
- Dış üniteden gelen çalışma sesinin veya havanın komşuyu rahatsız ettiği yerler.
- İç ünite montaj yüksekliği olarak 1,8 m ila 2,3 m önerilir. Mümkün değilse, bayinize danışın.
- Klimayı, iç mekanda yapılan inşaat veya boya işleri sırasında veya zemin cilalanırken çalıştırmayın. Bu tip işlerden sonra klimayı çalıştırmadan önce odayı iyice havalandırın. Aksi takdirde, uçucu maddeler klimanın içine yapışabilir ve bu durum su sızıntısına veya çiyin yayılmasına neden olur.
Elektrikle ilgili çalışmalar
- Klima güç kaynağı için ayrı bir güç devresi kullanın.
- Devre kesici kapasitesini gözden geçirin.
Herhangi bir sorunuz olduğunda bayinize başvurun.
ÖZELLİKLER
| Model | Cihazın adı | MSZ-SF25VE3(H) | MSZ-SF35VE3(H) | MSZ-SF42VE3(H) | MSZ-SF50VE3(H) |
| İç | MSZ-SF25VE3 | MSZ-SF35VE3 | MSZ-SF42VE3 | MSZ-SF50VE3 |
| Dış | MUZ-SF25VE(H) | MUZ-SF35VE(H) | MUZ-SF42VE(H) | MUZ-SF50VE(H) |
| Fonksiyon | Soğutma | Isıtma | Soğutma | Isıtma | Soğutma | Isıtma | Soğutma | Isıtma |
| Güç kaynağı | ~ /N, 230 V, 50 Hz |
| Kapasite | kW | 2,5 | 3,2 | 3,5 | 4,0 | 4,2 | 5,4 | 5,0 | 5,8 |
| Giriş | kW | 0,60 | 0,78 | 1,08 | 1,03 | 1,34 | 1,58 | 1,66 | 1,70 |
| Ağırlık | İç | kg | 10 |
| Dış | kg | 31 | 31 | 35 | 55 |
| Soğutucu doldurma kapasitesi (R410A) | kg | 0,70 | 0,80 | 1,15 | 1,55 |
| IP kodu | İç | IP 20 |
| Dış | IP 24 |
| İzin verilebilir aşırı calıstirma basıncı | LP ps | MPa | 1,64 |
| HP ps | MPa | 4,15 |
| Gürültü seviyesi | İç (Çok Yüksek/Yüksek/Orta/Düşük/Sessiz) | dB(A) | 42/36/30/24/19 | 45/39/34/24/19 | 42/36/30/24/19 | 46/40/34/24/19 | 42/38/34/31/26 | 47/42/36/31/26 | 45/40/36/33/28 | 49/43/38/33/28 |
| Dış | dB(A) | 47 | 48 | 49 | 50 | 50 | 51 | 52 | 52 |
Garantili çalışma aralığı
| iç | Diş |
| MUZ-SF25/35/42/50VE | MUZ-SF25/35/42/50VEH |
| Soğutma | Üst limit | 32°C DB23°C WB | 46°C DB— | 46°C DB— |
| Alt limit | 21°C DB15°C WB | -10°C DB— | -10°C DB— |
| Isıtma | Üst limit | 27°C DB— | 24°C DB18°C WB | 24°C DB18°C WB |
| Alt limit | 20°C DB— | -15°C DB-16°C WB | -20°C DB-21°C WB |
DB: Kuru Termometre
WB: Yaş Termometre
Not:
Değerlendirme koşulu
Soğutma — İç: 27°C DB, 19°C WB
Diş: 35°C DB
Isıtma — İç: 20°C DB
Diş: 7°C DB, 6°C WB
Bu uyarının içeriği sadece Türkiye'de geçerlidir.
- Şirketimizdeki geliştirme faaliyetlerinden dolayı ürün özelliklerinin, haber verilmeksizin değiştirilme hakkı tarafımızda saklıdır.
- Anma değerleri için TS EN 14511 / TS EN 14825 deki iklim şartları ile tarif edilen koşullar esas alınmıştır.
- İç ve dış ortam sıcaklıklarının standartlarda esas alınan değerlerin dışına çıkması durumunda klimanızın ısıtma ve soğutma kapasitelerinin etkilenmesi doğaldır.
- Ürünün üzerinde bulunan işaretlemelerde veya ürünle birlikte verilen diğer basılı dokümanlarda beyan edilen değerler, ilgili standartlara göre laboratuvar ortamında elde edilen değerlerdir. Bu değerler, ürünün kullanım ve ortam şartlarına göre değişebilir.
- Satın almış olduğunuz ürünün kullanım ömrü 10 yıldır. Bu, ürünün fonksiyonunu yerine getirebilmesi için gerekli yedek parça bulundurma süresidir.
Ürünün montajı için Mitsubishi Electric Turkey Elektrik Ürünleri A.Ş. yetkili servisine / bayisine başvurunuz.
Servis İstasyonları ve Yedek Parça Temini :
Cihazınızın bakım, onarım ve yedek parça ihtiyaçları için klimanızı satın aldığınız yetkili satıcı-ya başvurunuz. Yetkili Servislerimizin listesine URL: http://klima.mitsubishielectric.com.tr adresinden veya 444 7 500 numaralı telefondan ulaşabilirsiniz.
Ünitenin ihtiyaç duyacağı bakım ve onarım parçaları 10 yıl boyunca üretilecektir.
İthalatcı Firma:
Merkez Ofis (Head Office)
Mitsubishi Electric Turkey Elektrik Ürünleri A.Ş.
Şerifali Mah. Kale Sok. No:41 34775 Ümraniye/ İstanbul / Türkiye
Tel: + 90 216 969 25 00 Faks: + 90 216 661 44 47
klima@tr.mee.com
URL: http://klima.mitsubishielectric.com.tr
SICIL NO : 845150
MERSİS NO : 0 621047840100014
Üretici Firma:
Şerifali Mah. Kale Sok. No:41 34775 Ümraniye, İstanbul/Turkey
EC DECLARATION OF CONFORMITY
EG-KONFORMITÄTSERKLÄRUNG
DÉCLARATION DE CONFORMITÉ CE
EG-CONFORMITEITSVERKLARING
DECLARACIÓN DE CONFORMIDAD CE
DICHIARAZIONE DI CONFORMITÀ CE
ΔΗΛΩΣΗ ΠΙΣΤΟΤΗΤΑΣ ΕΚ
DECLARAÇÃO DE CONFORMIDADE CE
EU-OVERENSSTEMMELSESERKLÆRING
EG-DEKLARATION OM ÖVERENSSTÄMMELSE
EC UYGUNLUK BEYANI
ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ
CE-ERKLÆRING OM SAMSVAR
EY-VAATIMUSTENMUKAISUUSVA-
KUUTUS
