MSZ-SF25VE3 MSZ-SF35VE3 MSZ-SF42VE3 MSZ-SF50VE3 SF 2500W - климатик MITSUBISHI - Безплатно ръководство за потребителя

Тип продукт	Климатик сплит
Марка	Mitsubishi Electric
Модели	MSZ-SF25VE3, MSZ-SF35VE3, MSZ-SF42VE3, MSZ-SF50VE3 (налични H опции)
Захранване	Еднофазно 230 V, 50 Hz
Охлаждаща мощност (kW)	2,5 (SF25) / 3,5 (SF35) / 4,2 (SF42) / 5,0 (SF50)
Отоплителна мощност (kW)	3,2 (SF25) / 4,0 (SF35) / 5,4 (SF42) / 5,8 (SF50)
Консумация на електроенергия (охлаждане, kW)	0,60 (SF25) / 1,08 (SF35) / 1,34 (SF42) / 1,66 (SF50)
Консумация на електроенергия (отопление, kW)	0,78 (SF25) / 1,03 (SF35) / 1,58 (SF42) / 1,70 (SF50)
Тегло на вътрешното тяло (kg)	10
Тегло на външното тяло (kg)	31 (SF25) / 31 (SF35) / 35 (SF42) / 55 (SF50)
Хладилен агент	R410A (зареждане: 0,70 kg SF25 / 0,80 kg SF35 / 1,15 kg SF42 / 1,55 kg SF50)
Ниво на шум вътрешно (много високо, dB(A))	42 (SF25) / 45 (SF35) / 42 (SF42) / 45 (SF50) при охлаждане
Ниво на шум външно (dB(A))	47-52 в зависимост от модела и режима
Режими на работа	Автоматичен, Охлаждане, Отопление, Изсушаване, Вентилация
Специални функции	ECONO COOL, i-save, седмичен таймер, автоматично рестартиране
Филтри	Въздушен филтър (почистване на всеки 2 седмици); опционален филтър за пречистване на въздух (MAC-2370FT-E)
Дистанционно управление	Безжично с дисплей и програмиране
Поддръжка	Редовно почистване на филтрите; подвижен преден панел за почистване
Безопасност	Защита от изтичане на хладилен агент, автоматично спиране при аномалия, препоръчва се прекъсвач за утечка към земя
Работна температура (охлаждане) външна	-10 °C до 46 °C (в зависимост от модела)
Работна температура (отопление) външна	-15 °C до 24 °C (в зависимост от модела)

Често задавани въпроси - MSZ-SF25VE3 MSZ-SF35VE3 MSZ-SF42VE3 MSZ-SF50VE3 SF 2500W MITSUBISHI

Как да почистя въздушните филтри?

Изключете уреда и го извадете от контакта. Отворете предния панел, извадете филтрите. Почистете ги с прахосмукачка или с топла вода. Оставете ги да изсъхнат напълно на сянка, преди да ги поставите обратно. Препоръчва се почистване на филтрите на всеки 2 седмици.

Какво да направя, ако климатикът не отоплява правилно?

Проверете настройката на температурата (16-31°C в режим отопление). Уверете се, че вентилаторът е настроен на висока скорост. Ако външната температура е много ниска (под -15°C), отоплението може да бъде по-малко ефективно. Почистете филтрите и проверете дали входовете/изходите на въздуха не са запушени.

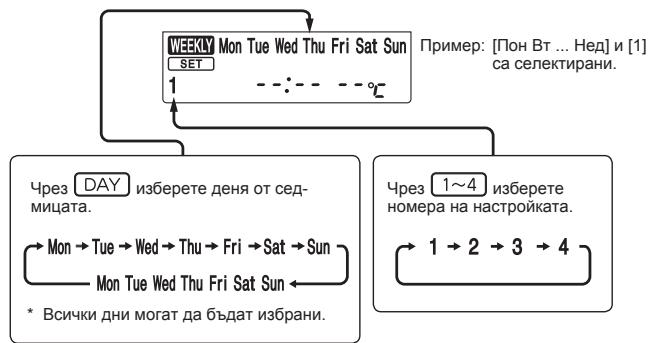

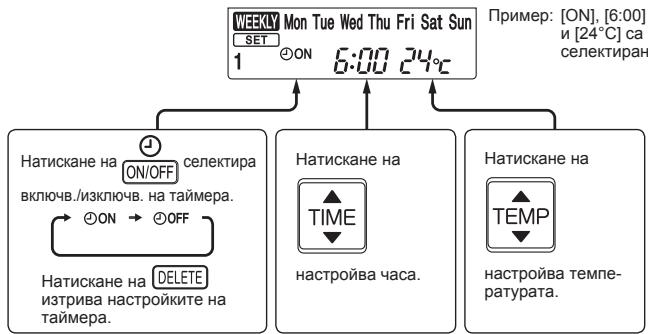

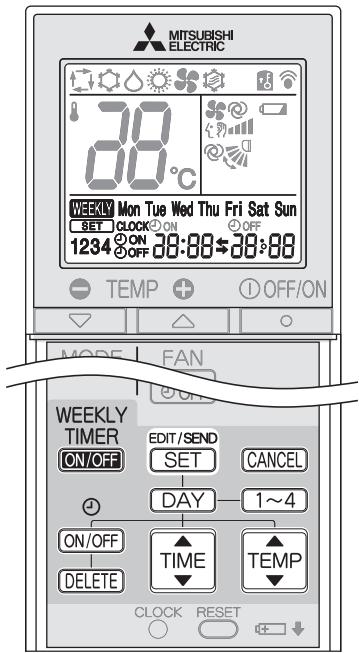

Как да настроя седмичния таймер?

Натиснете бутона EDIT/SEND SET, за да влезете в режим на настройка. Изберете деня с DAY и номера на програмата (1-4) с бутоните 1~4. Настройте часа (ON или OFF) и температурата с бутоните TIME и TEMP. Потвърдете с EDIT/SEND SET. Активирайте таймера с WEEKLY TIMER ON/OFF.

Защо от външното тяло изтича вода?

В режим охлаждане или изсушаване кондензацията по тръбите е нормална. В режим отопление водата идва от размразяването на външното тяло. Това е нормално явление. Ако водата капе от вътрешното тяло, спрете уреда и се свържете с оторизиран дилър.

Какво означават миганията на индикатора за работа?

Индикаторът мига, когато стайната температура е близка до зададената (разлика около 1-2°C). Той е изгасен в режим на готовност (multi-система). Ако индикаторът мига бързо или необичайно, вижте ръководството или се консултирайте с техник.

Мога ли да използвам климатика без дистанционното управление?

Да, можете да използвате аварийния превключвател (E.O.SW) на вътрешното тяло. Натиснете го, за да превключвате между изключване, аварийно охлаждане и аварийно отопление. Скоростта на вентилатора е фиксирана на висока за първите 30 минути.

Как да активирам режим ECONO COOL?

В режим охлаждане натиснете бутона ECONO COOL на дистанционното управление. Уредът ще осцилира вертикално, за да освежава стаята по-ефективно и икономично. Натиснете отново бутона или VANE, за да анулирате.

Какво да направя при странна миризма от издухвания въздух?

Почистете въздушните филтри. Ако миризмата продължава, може да е от околните миризми (стена, килим), абсорбирани от климатика. Проверете и състоянието на топлообменника. Обмислете използването на опционален филтър за пречистване на въздух.

Как да сменя батериите на дистанционното управление?

Извадете задния капак на дистанционното управление. Поставете две алкални батерии AAA, като спазвате полярността (+/-). Сложете капака и натиснете бутона RESET с тънък предмет. Не използвайте презареждащи се или манганови батерии.

Защо вътрешното тяло не стартира след прекъсване на захранването?

Климатикът е оборудван с функция за автоматично рестартиране. Ако захранването се възстанови, той ще продължи режима, използван преди прекъсването. Ако таймерът е бил програмиран, той ще бъде анулиран. За деактивиране на тази функция се свържете с оторизиран дилър.

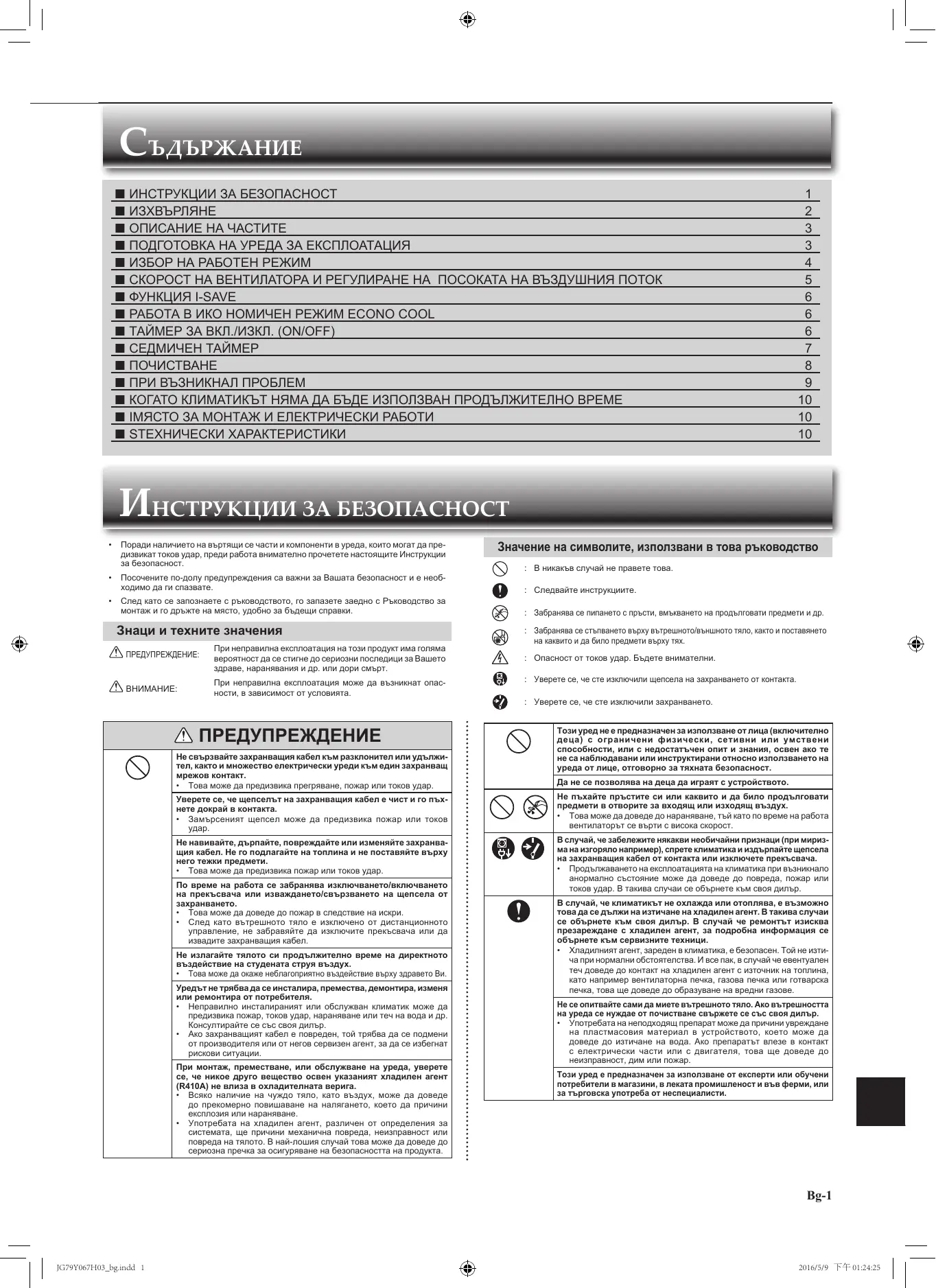

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ MSZ-SF25VE3 MSZ-SF35VE3 MSZ-SF42VE3 MSZ-SF50VE3 SF 2500W MITSUBISHI

Версията на английски език е оригинал.

- За правилната и безопасна употреба на уреда, прочетете настоящото ръководство за експлоатация преди употреба.

INSTRUKCJA OBSŁUGI

• Поради наличието на въртящи се части и компоненти в уреда, които могат да предизвикат токов удар, преди работа внимателно прочетете настоящите Инструкции за безопасност.
• Посочените по-долу предупреждения са важни за Вашата безопасност и е необходимо да ги спазвате.
• След като се запознаете с ръководството, го запазете заедно с Ръководство за монтаж и го дръжте на място, удобно за бъдещи справки.

При неправилна експлоатация на този продукт има голяма вероятност да се стигне до сериозни последици за Вашето здраве, наранявания и др. или дори смърт.

⚠️ ВНИМАНИЕ:

При неправилна експлоатация може да възникнат опасности, в зависимост от условията.

⚠️ ПРЕДУПРЕЖДЕНИЕ
	Не свързвайте захранващия кабел към разклонител или удължител, както и множество електрически уреди към един захранващ мрежов контакт.• Това може да предизвика прегряване, пожар или токов удар.
	Уверете се, че щепселът на захранващия кабел е чист и го пъхнете докрай в контакта.• Замърсеният щепсел може да предизвика пожар или токов удар.
	Не навивайте, дърпайте, повреждайте или изменяйте захранващия кабел. Не го подлагайте на топлина и не поставяйте върху него тежки предмети.• Това може да предизвика пожар или токов удар.
	По време на работа се забранява изключването/включването на прекъсвача или изваждането/свързването на щепсела от захранването.• Това може да доведе до пожар в следствие на искри.• След като вътрешното тяло е изключено от дистанционното управление, не забравяйте да изключите прекъсвача или да извадите захранващия кабел.
	Не излагайте тялото си продължително време на директното въздействие на студената струя въздух.• Това може да окаже неблагоприятно въздействие върху здравето Ви.
	Уредът не трябва да се инсталира, премества, демонтира, изменя или ремонтира от потребителя.• Неправилно инсталираният или обслужван климатик може да предизвика пожар, токов удар, нараняване или теч на вода и др. Консултирайте се със своя дилър.• Ако захранващият кабел е повреден, той трябва да се подмени от производителя или от негов сервизен агент, за да се избегнат рискови ситуации.
	При монтаж, преместване, или обслужване на уреда, уверете се, че никое друго вещество освен указаният хладилен агент (R410A) не влиза в охладителната верига.• Всяко наличие на чуждо тяло, като въздух, може да доведе до прекомерно повишаване на налягането, което да причини експлозия или нараняване.• Употребата на хладилен агент, различен от определения за системата, ще причини механична повреда, неизправност или повреда на тялото. В най-лошия случай това може да доведе до сериозна пречка за осигуряване на безопасността на продукта.

Значение на символите, използвани в това ръководство

: В никакъв случай не правете това.

: Следвайте инструкциите.

: Забранява се пипането с пръсти, вмъкването на продълговати предмети и др.

: Забранява се стъпването върху вътрешното/външното тяло, както и поставянето на каквито и да било предмети върху тях.

: Опасност от токов удар. Бъдете внимателни.

: Уверете се, че сте изключили щепсела на захранването от контакта.

: Уверете се, че сте изключили захранването.

	Този уред не е предназначен за използване от лица (включително деца) с ограничени физически, сетивни или умствени способности, или с недостатъчен опит и знания, освен ако те не са наблюдавани или инструктирани относно използването на уреда от лице, отговорно за тяхната безопасност.
	Да не се позволява на деца да играят с устройството.
	Не пъхайте пръстите си или каквито и да било продълговати предмети в отворите за входящ или изходящ въздух.• Това може да доведе до нараняване, тъй като по време на работа вентилаторът се върти с висока скорост.
	В случай, че забележите някакви необичайни признаки (при миризма на изгоряло например), спрете климатика и издърпайте щепсела на захранвация кабел от контакта или изключете прекъсвача.• Продължаването на експлоатацията на климатика при възникнало анормално състояние може да доведе до повреда, пожар или токов удар. В такива случаи се обърнете към своя дилър.
	В случай, че климатикът не охлажда или отоплява, е възможно това да се дължи на изтичане на хладилен агент. В такива случаи се обърнете към своя дилър. В случай че ремонтът изисква презареждане с хладилен агент, за подробна информация се обърнете към сервизните техници.• Хладилният агент, зареден в климатика, е безопасен. Той не изти-ча при нормални обстоятелства. И все пак, в случай че евентуален тек доведе до контакт на хладилен агент с източник на топлина, като например вентилаторна печка, газова печка или готварска печка, това ще доведе до образуване на вредни газове.
	Не се опитвайте сами да миете вътрешното тяло. Ако вътрешността на уреда се нуждае от почистване свържете се със своя дилър.• Употребата на неподходящ препарат може да причини увреждане на пластмасовия материал в устройството, което може да доведе до изтичане на вода. Ако препаратът влезе в контакт с електрически части или с двигателя, това ще доведе до неизправност, дим или пожар.
	Този уред е предназначен за използване от експерти или обучени потребители в магазини, в леката промишленост и във ферми, или за търговска употреба от неспециалисти.

ВНИМАНИЕ
	Не докосвайте входните отвори за въздух или алуминиевите ребра на вътрешното/външното тяло.• Това може да доведе до нараняване.
	Не използвайте инсектициди или запалителни спрейове върху уреда.• Това може да доведе до пожар или деформация на уреда.
	Не излагайте домашни любимци или растения на прякото въздушната струя.• Това може да доведе до заболяване на растенията или животните.
	Не поставяйте електроуреди или мебели под вътрешното/външното тяло.• От телата може да прокапе вода, която да доведе до повреда или неизправност.
	Не оставяйте уреда върху повредена инсталационна стойка.• Уредът може да падне и да причини нараняване.
	Не стълвайте върху нестабилна плоскост за обслужване или почистване на уреда.• В случай на падане можете да получите наранявания.
	Не дърпайте захранващия кабел.• Това може да предизвика разкъсване на проводника на кабела и да доведе до прегряване или пожар.
	Не зареждайте или разглобявайте батериите и не ги изхвърляйте в огън.• Това може да доведе до протичане на батериите, да причини пожар или експлозия.
	Не оставяйте уреда да работи над 4 часа в условия на висока влажност (80% относителна влажност или повече), например при отворена врата или прозорец.• Кондензиралата вода в климатика може да започне да капе и да причини овлажняване или повреда на мебелите.• Кондензацията на вода в климатика може да доведе до развитието на гъбички, като мухъл.
	Не използвайте уреда за специализирани цели като съхранение на хранителни продукти, отглеждане на животни, растения, опзване на прецизна апаратура или произведения на изкуството.• Това може да доведе до вплошаване на качеството или неблагоприятно въздействие върху животни и растения.
	Не излагайте съоръжения, използващи процеси на горене, на прякото въздействие на въздушна струя.• Това може да доведе до непълно изгаряне.
	При никакви обстоятелства не поставяйте батериите в устата си, за да не ги погълнете.• Това може да доведе до задавяне и/или натравяне.
	Преди почистване на уреда е необходимо да го изключите, да издърпате захранващия щепсел от контакта или да поставите прекъсвача в положение ИЗКЛ.• Това може да доведе до нараняване, тъй като по време на работа вентилаторът се върти с висока скорост.
	Когато уредът няма да бъде използван за продължителен период от време, издърпайте захранващия щепсел от контакта или поставете прекъсвача в положение ИЗКЛ.• Уредът може да акумулира замърсявания, които да причинят прегряване или пожар.
	Винаги заменяйте едновременно всички батерии на дистанционното управление с нови батерии от един и същи тип.• Едновременното използване на стари и нови батерии може да предизвика прегряване, теч или експлозия.
	В случай на контакт на течност от батерията с кожата или дрехите е необходимо замърсяването да се отмие с обилно количество вода.• В случай на контакт на течност от батерията с очите е необходимите да се изплакнат с обилно количество чиста вода и незабавно да се потърси лекарска помощ.
	При съвместна работа на уреда с апарат, използващ процес на горене, вземете мерки за доброто проветряване на помещението.• Лошата вентилация може да доведе до понижаване на концентрацията на кислород.
	В случай че чуете звука на гръмотевици или има опасност от светкавица, поставете прекъсвача в положение ИЗКЛ.• Токовият удар от светкавицата може да повреди уреда.

ВНИМАНИЕ

[BD74]	След като климатикът е използван в продължение на няколкoseзона,в допълнение на обичайните процедури за почистване,извършете проверка и обслужване.Замърсяване или прах в уреда могат причинят неприятен мириси да допринесат за развитието на гъбички, като мухъл, както и запушат канала за оттичане и да причинят изтичане на вода отвътрешното тяло. Консултирайте се със своя дилър за проверка иподдръжка, която изисква специализирани знания и умения.
[88ND]	Не работе с превключвателите с мокри ръце.Това може да доведе до токов удар.
	Не почиствайте климатика с вода и не поставяйте върху негосъдове с вода, като вази например.Това може да предизвика пожар или токов удар.
[OWT6]	Не стъпвайте и не поставяйте предмети върху външното тяло.В случай че Вие или предметът паднете, е възможно да получитенаранявания.

ВАЖНО

Мръсните филтри водят до конденз в климатика, което допринася за развитието на гъбички, като мухъл. Затова се препоръчва филтрите да се почистват на всеки 2 седмици.

Преди започване на работа се уверете, че хоризонталните ламели са в затворено положение. Ако системата се включи, докато хоризонталните ламели са в отворено положение, те може да не се върнат в правилната позиция.

За инсталиране

⚠️ ПРЕДУПРЕЖДЕНИЕ
[x36w]–	За инсталиране на климатика се обърнете към своя дилър.Инсталацията на климатика изисква специализирани познания и умения, поради което тя не може да бъде извършена от потребителя.Неправилно инсталираният климатик може да предизвика течове на вода, пожар или токов удар.
	Осигурете електрозахранване, специално предназначено за климатика.Захранване, което не е специално предназначено за климатика, може да предизвика прегряване или пожар.
	Не инсталирайте уреда в участъци, в които е възможно изтичане на възпламеним газ.В случай че изтече газ, той се натрупва по цялото външно тяло и така може да се получи експлозия.
[8cZX]	Правилно заземете уреда.Не свързвайте заземяването към газопроводи, водопроводи, гръмоотводи или към заземителни кабели на телефонната мрежа.Неправилното заземяване може да доведе до токов удар.
⚠️ ВНИМАНИЕ
[474k]	Инсталирайте дефектнотокова защита, в зависимост от мястото, където ще бъде монтиран климатикът (например в участьци с висока влажност).В случай че не бъде инсталирана дефектнотокова защита, може да се получи токов удар.
	Уверете се, че всичката вода се оттича правилно през отводнителния канал.При неправилно изграден отводнителен канал, водата може да прокапе от външното/вътрешното тяло, вследствие на което да овлажни и повреди мебелировката.

При анормално състояние

Незабавно спрете климатика и се свържете със своя дилър.

Изхвърляне

Фиг. 1

Преди да изхвърлите уреда се консултирайте със своя дилър.

Забележка:

Този символ се отнася само за страните от Европей- ския съюз.

Този символ е в съответствие с директивата 2012/19/EC Член 14 Информация за потребителя и Анекс IX, и/или в съгласие с директивата 2006/66/EO Член 20 Информация за крайните потребители и Анекс II.

Вашият уред MITSUBISHI ELECTRIC е проектиран и произведен с висококачествени материали и елементи, които могат да се рециклират и/или да се използват отново.

Този символ означава, че електрическото и електронното оборудване, батерии и акумулатори, които не могат да се употребяват повече и „животът им е изтекъл“, трябва да се изхвърлят отделно от Вашия битов отпадък.

Ако химично обозначение е отпечатано под символа (Фиг. 1), то означава, че батерията или акумулаторът съдържат тежък метал с определена концентрация. Това ще бъде посочено по следния начин:

Hg: живак (0,0005%), Cd: кадмий (0,002%), Pb: олово (0,004%)

В страните от Европейския съюз има системи за разделно събране на употребявани електрически и електронни продукти, батерии и акумулатори.

Моля, изхвърлете това оборудване, батерии и акумулатори във вашето местно сметище за събiranе/рециклиране на отпадъци.

Призоваваме Ви да запазим планетата чиста – тя е нашият дом!

ОПИСАНИЕ НА ЧАСТИТЕ

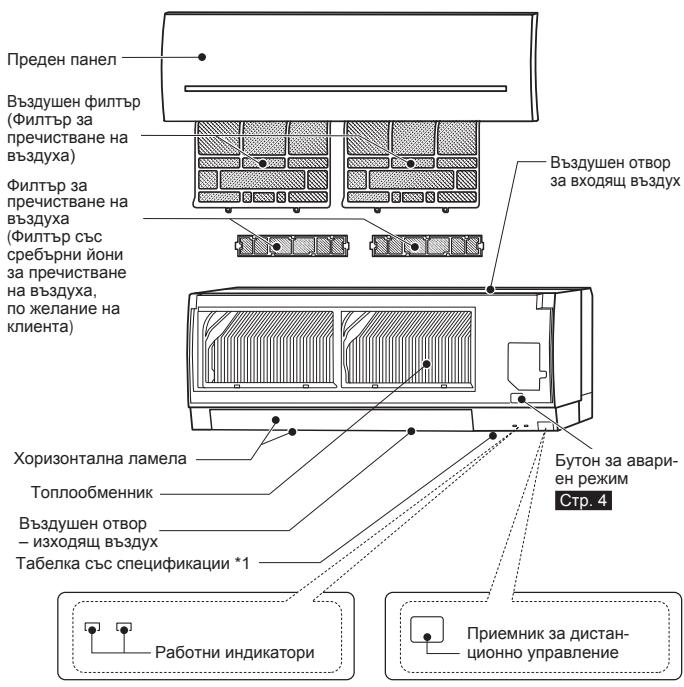

Вътрешно тяло

Преден панел Въздушен филтър (Филтър за пречистване на въздуха) Филтър за пречистване на въздуха (Филтър със сребърни йони за пречистване на въздуха, по желание на клиента) Хоризонтална ламела Топлообменник Въздушен отвор – изходящ въздух Табелка със спецификации *1 Работни индикатори Въздушен отвор за входящ въздух Бутон за авари- ен режим Стр. 4 Приемник за дистан- ционно управление

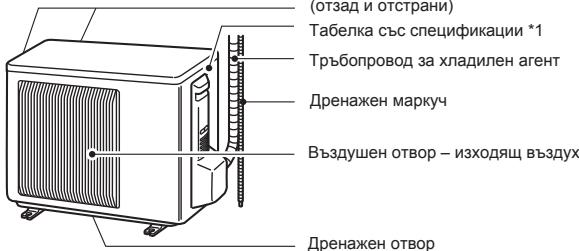

Външно тяло

(отзад и отстрани) Табелка със спецификации *1 Тръбопровод за хладилен агент Дренажен маркуч Въздушен отвор – изходящ въздух Дренажен отвор

Външните тела може да са с различен външен вид.
*1 Годината и месецът на производство са обозначени на табелката със спецификации.

Индикатор за смяна на батерията Стр. 3 Секция за излъчване на сигнала Разстояние на сигнала: около 6 m Вътрешното тяло издава звукови сигнали (бийп) при получаване на сигнал. Дисплей Bутони за контрол на тем- пературата Стр. 4 Бутон за избор на операционен режим Стр. 4 Бутон за функция ECONO COOL Стр. 6 Бутон за функ- ция i-save Стр. 6 Бутон за настройка на час (CLOCK) Стр. 3 MODE ECONO COOL i save FAN VANE ON TIMER OFF WEEKLY TIMER EDIT/SEND SET CANCEL DAY 1~4 ON/OFF TIME TEMP DELETE CLOCK RESET Капак Плъзнете капака надолу, за да отворите дистанционното управление. Плъзнете го по- надолу, за да попучите дос-

Поставка за дистанционно управление

- Инсталирайте поставката за дистанционно-то управление на място, където сигналът може да бъде получен от вътрешното тяло. - Когато дистанционно-то управление не е в употреба, поставете го в поставката.
Използвайте единствено това дистанционно управление, което сте получили заедно с климатичното тяло.
Не използвайте други дистанционни управления.

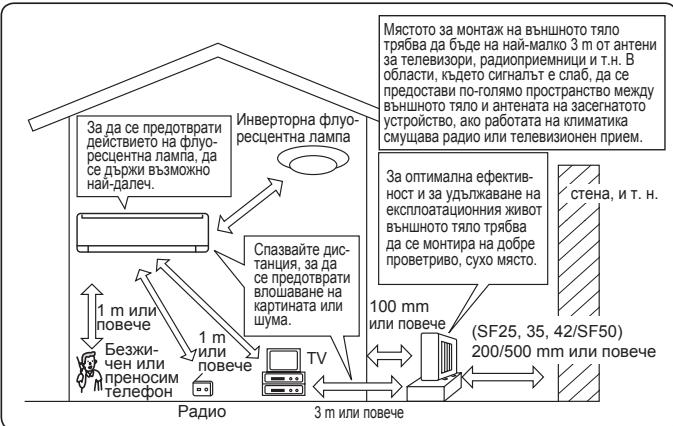

Ако две или повече вътрешни тела са инсталирани в близост едно до друго, има вероятност сигналът от дистанционното управление да достигне до тяло, което не е предвидено за употреба в дадения момент.

Преди включване в работен режим: Вкарайте щепсела за захранване в контакта и/или включете прекъсвача.

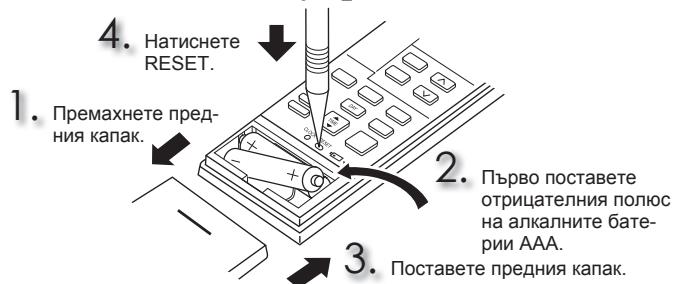

Поставяне на батериите в дистанционното управление

4. Натиснете RESET. 1. Премахнете пред- ния капак. 2. Първо поставете отрицателния полюс на alkalните бате- рии AAA. 3. Поставете предния капак.

- Не използвайте манганови или течащи батерии. Те могат да причинят повреда на дистанционното управление.

• Не използвайте презареждащи се батерии.

- Индикаторът за смяна на батерията светва, когато батерията е изтощена. В рамките на около 7 дни след светване на индикатора дистанционното управление спира да работи. - Подменяйте всички батерии с нови от същия вид.

- Животът на батериите е около една година. Батерии с изтекъл срок на годност имат по-кратък живот.

- Натиснете бутона RESET внимателно, използвайки тънък предмет. Ако бутоньт RESET не бъде натиснат, дистанционното управление може да не функционира правилно.

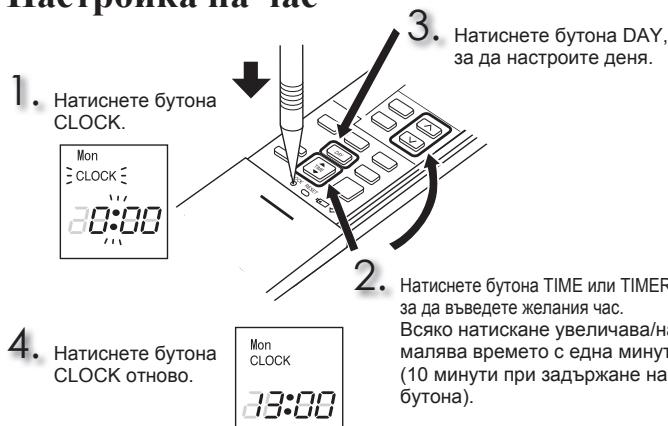

Настройка на час

Настронка на -ас 1. Натиснете бутона CLOCK. Mon CLOCK 0:00 2. Натиснете бутона DAY, за да настроите дена. 2. Натиснете бутона TIME или TIMER за да въведете желания час. Всяко натискане увеличава/на малява времето с една минут (10 минути при задържане на бутона). 4. Натиснете бутона CLOCK отново. Mon CLOCK 13:00

• Натиснете бутона CLOCK внимателно, използвайки тънък предмет.

1 Натиснете ① OFF/ON， за да стартирате работен режим.
2 Натиснете MODE, за да изберете режим на работа. Всяко натискане сменя режима в следния ред:

3 Натиснете + или - , за да настроите температурата. Всяко натискане повишава или понижава температурата с 1°C.

Натиснете ①OFF/ON， за да спрете работа.

Работен индикатор

Работният индикатор показва работното състояние на тялото.

Показание	Работно състояние	Стайна температура
	Тялото е в процес на достигане на желаната температура	Около 2^ или повече разлика от зададената температура
	Стайната температура е близо до желаната температура	Между 1^ и 2^ разлика от зададената температура
	Режим на готовност (само по време на мулти системна работа)	—

Свети

Мига

Не свети

Забележка:

Режим на работа при мултисплит системи

Две или повече вътрешни тела могат да работят с едно външно тяло. Когато няколко вътрешни тела работят едновременно, работниките режими на охлаждане/вентилатор и отопление не могат да работят по едно и също време. Когато се избере COOL/FAN с един уред и HEAT с друг или обратно, уредът, избран последен, преминава в режим на изчакване (standby).

Автоматичен режим (Auto change over)

Тялото само избира работния режим в зависимост от разликата между стайната температура и желаната температура. По време на режим AUTO тялото променя режима (COOL←HEAT), когато разликата между зададената и стайната температура е около 2°C за повече от 15 мин.

Забележка:

Автоматичният режим не се препоръчва, когато вътрешното тяло е свързано към външно тяло тип MXZ. Когато няколко вътрешни тела работят едновременно, тялото може да не успее да превключи между режим на отопление и охлаждане. В този случай вътрешното тяло преминава в режим на изчакване (вижте таблицата за работни индикатори).

Режим на охлаждане (COOL)

Наслаждавайте се на прохладен въздух с избрана от Вас температура.

Забележка:

Не използвайте режим COOL при много ниска външна температура (под -10°C). Вода, кондензирала се в тялото, може да покапе и намокри или нанесе щети на интериора и т. н.

⚠️ Режим на изсушаване на въздуха (DRY)

Елиминирайте влагата в своя дом. Стайната температура може леко да се понижи. По време на режим DRY не може да се настройва температура.

Наслаждавайте се на приятен топъл въздух с желаната от Вас температура.

Режим на вентилатор (FAN)

Гарантира перфектна циркулация на въздуха.

Забележка:

След работа в режим на ОХЛАЖДАНЕ/ИЗСУШАВАНЕ НА ВЪЗДУХА се препоръчва работа в режим ВЕНТИЛАТОР, за да се изсуши вътрешното тяло.

Авариен режим

Когато дистанционното управление не може да се използва...

Функцията за Авариен режим може да бъде активирана при натискане на бутона EMERGENCY OPERATION (E.O.SW) на вътрешното тяло.

При всяко натискане на E.O.SW бутона режимът на работа се променя в следния ред:

Работен индикатор

Аварийно ОХЛАЖДАНЕ (Emergency COOL)

Аварийно ОТОПЛЕНИЕ (Emergency HEAT)

Стоп (Stop)

Зададена температура: 24°C Скорост на вентилатора: средна Хоризонтална ламела:

Автоматичен режим

Забележка:

• Първите 30 минути от работата на тялото са тестов период. Температурният контрол не работи, а скоростта на вентилатора е настроена към висока.
• В режим на аварийно отопление скоростта на вентилатора постепенно се повишава, за да разпространи топлия въздух.
• В режим на аварийно охлаждане позицията на хоризонталните ламели ще се промени след около минута, след което тялото ще започне работа.

Функция за автоматично рестартиране

В случай на прекъсване на електрическото захранване по време на работа, с функцията за автоматично рестартиране тялото директно възстановява операционния режим, на който е бил настроен климатикът чрез дистанционното управление преди прекъсването. Когато има настроен таймер, настройките се отменят и тялото възстановява режима на работа щом електрическото захранване бъде възобновено.

Ако не желаете да се възползвате от тази функция, моля консултирайте се със сервизен представител, извършващ монтажа на Вашата система, за промяна на настройките на тялото.

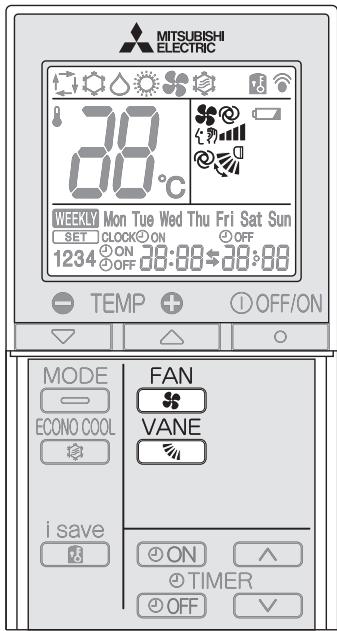

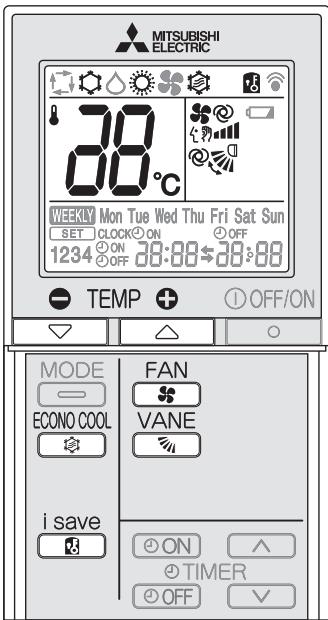

СКОРОСТ НА ВЕНТИЛАТОРА И РЕГУЛИРАНЕ НА ПОСОКАТА НА ВЪЗДУШНИЯ ПОТОК

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON OFF 1234 ON 28:00-28:00 TEMP OFF/ON MODE FAN ECONO COOL VANE i save ON TIMER OFF

Натиснете FAN , за да изберете скорост на вентилатора. Всяко натискане променя скоростта на вентилатора в следния ред:

• Вътрешното тяло произвежда два кратки звукови сигнала (бийп) при настройка на автоматичен режим.
• Използвайте по-висока скорост на вентилатора, за да затопли-те/охладите помещението по-брзо. Препоръчваме да намалите скоростта на вентилатора, щом въздухът в помещението достигне желаната температура.
• Използвайте по-ниска скорост на вентилатора за безшумен режим на работа.

Забележка:

Режим на работа при мултисплит системи

Когато няколко вътрешни тела са свързани едновременно с едно външно тяло в режим на отопление, температурата на въздушния поток може да е ниска. В такъв случай препоръчваме да настроите вентилатора на автоматичен режим.

VANE

Натиснете 📄, за да изберете посока на въздушния поток. Всяко натискане променя посоката на въздушния поток в следния ред:

• Вътрешното тяло произвежда два кратки звукови сигнала (бийп) при настройка на автоматичен режим.
• При промяна на посоката на въздушния поток винаги използвайте дистанционното управление. Местенето на хоризонталните ламели ръчно може да доведе до повреда.
• Когато прекъсвачът бъде включен, разположението на хоризонталните ламели ще се нулира след около минута, след което работата ще започне. Същото важи и за режима на аварийно охлаждане.
• Ако хоризонталните ламели изглеждат в неестествено разположение, вижте стр. 9.

Посока на въздушния поток

Автоматичен режим (AUTO)

Ламелата е настроена, за да осигури най-ефективната посока на въздушния поток. COOL/DRY/FAN:хоризонтално положение. HEAT:положение (5).

Ръчни настройки (Manual)

За ефективна климатизация изберете горна позиция при охлаждане/изсушаване и долна позиция за отопление. Ако доллата позиция е селектирана в режим COOL/DRY, ламелата автоматично преминава в горна позиция след 0,5 до 1 час, за да предотврати изтичане на конденз.

Режим на вертикално люлеене (Swing)

Ламелата се движи нагоре-надолу без прекъсване.

■ За промяна на хоризонталната посока на въздушния поток:

Преместете ръчно вертикалната ламела преди включване на работен режим.

След настройването на вертикалните ламели, не забравяйте да възстановите оригиналната затворена позиция на хоризонталните ламели.

Функция I-SAVE

MITSUBISHI ELECTRIC 38°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON 1234 ON OFF 38:08:38:08 TEMP ① OFF/ON MODE ECONO COOL i save FAN VANE ON TIMER OFF

1

Натиснете i save по време на режим COOL, ECONO COOL или HEAT, за да изберете режим i-save.

2

Настройте температурата, скоростта на вентилиране и посоката на въздушния поток.

• Същата настройка се избира следващия път просто при натиска- не на i save .
• Могат да се запаметят две настройки. (една за режим COOL/ECONO COOL и една за режим HEAT).
• Изберете подходящите за Вашето помещение температура, скорост на вентилиране и посока на въздушния поток.
• Минималната температура, която може да бъде избрана в режим HEAT, е 16°C. Единствено при функция i-save минималната температура е 10°C.

Натиснете i save отново, за да откажете режим i-save.

- Можете да излезете от функция i-save и когато натиснете бутон MODE.

Функция i-save

• Опростената функция за възстановяване на предпочитаните предварително зададени настройки може да бъде активирана с едно натискане на бутона save. При повторно натискане на бутона ще се върнете към предишните настройки.
• Операцията i-save не може да бъде зададена за седмичния таймер.
• Нискоенергиен режим
  Настройте температурата с 2-3°C по-висока в режим COOL и с 2-3°C по-ниска в режим HEAT. Тази настройка е подходяща за празно помещение и докато спите.
• Запазване на често използваните настройки
  Запазете предпочтаните настройки за COOL/ECONO COOL и HEAT. Това позволява избор на предпочтаните настройки с едно натискане.

Пример:

Забележка:

При употреба на мултисплит система MXZ-8A140 температурата не може да бъде настроена към 10°C. Дори когато тя е настроена към 10°C, климатикът ще работи при 16°C.

Тялото изпълнява вертикално люлеене в различни цикли съгласно температурния въздушен поток.

ECONO COOL

Натиснете ⚙️ отново, за да изключите функция ECONO COOL.

- Функция ECONO COOL се изключва и при натискане на бутон VANE.

Какво е функция „ECONO COOL“?

Люлеещият се въздушен поток (промяната на въздушния поток) създава усещане за по-ниска температура от стационарния поток. Зададената температура и посоката на въздушния поток се променят автоматично от микропроцесора. Възможно е да се извърши охлаждане на помещението със запазване на комфорта. Като резултат се спестява енергия.

ТАЙМЕР ЗА ВКЛ./ИЗКЛ. (ON/OFF)

1

Натиснете ⏻ON или ⏻OFF по време на работа, за да настроите таймера.

ON (ON таймер):

Тялото се включва в зададеното време.

OFF (OFF таймер):

Тялото се изключва в зададеното време.

* ⏻ON или ⏻OFF мигат.
* Уверете се, че настоящият час и ден са зададени коректно. Стр. 3

2

Натиснете △ (увеличаване) и ▼ (намаляване), за да настроите времето на таймера.

Всяко натискане увеличава/намалява зададеното време с 10 мин.

Натиснете ⏻ON или ⏻OFF отново, за да изключите таймера.

Забележка:

• Таймерите за вкл./изкл. (ON/OFF) могат да бъдат настроени заедно. ⇨ обозначава реда на действия на таймера.
• Ако възникне прекъсване в електрозахранването, докато ON/OFF таймерът е настроен, вижте стр. 4 „Функция за автоматично рестартиране“.

Седмичен таймер

• Максимум 4 таймера за включване изключване могат да бъдат настроени за различните дни от седмицата.
  • Максимум 28 таймера за включване/изключване могат да бъдат настроени за една седмица.

Пример: Работи при 24°C от момента на събуждане до напускане на дома и при 27°C от момента на прибиране до момента на лягане през делничните дни. Работи при 27°C от късното събуждане до момента на ранно лягане през уикенда.

Обикновената настройка ON/OFF е налична, когато е включен седмичният таймер. В този случай таймерът за включ./изкл. (ON/OFF) има приоритет в сравнение със седмичния таймер. Действието на седмичния таймер ще стартира отново, след като обикновеният таймер за включ./изкл. (ON/OFF) завърши действието си.

Настройка на седмичния таймер

* Уверете се, че текущият ден и час са въведени коректно.

1

Натиснете EDIT/SEND SET, за да влезете в режима за настройка на седмичния таймер.

2

Натиснете DAY и 1\~4, за да изберете ден и номер.

3

Натиснете ON/OFF, TIME и TEMP, за да настроите включване/изключване, час и температура.

* Задръжте бутона, за да смените часа по-бързо.
* Температурата може да се настрои между 16°C и 31°C на седмичния таймер.

Натиснете DAY и 1\~4, за да настроите часа за други дни и/или номера.

4

Натиснете EDIT/SEND SET, за да завършите и изпатите настройките на седмичния таймер.

* SET което до момента мигаше, изгасва, и на екрана се изписва текущият час.

Забележка:

• Натиснете SET, за да изпратите информацията от седмичния таймер към вътрешното тяло. Насочете дистанционното управление към вътрешното тяло за 3 секунди.
• Когато настройвате таймера за повече от един ден от седмицата или един номер, не трябва да натискате EDIT/SEND SET за всяка настройка. Натиснете EDIT/SEND SET веднъж, след като завършите всички настройки. Всички настройки на седмичния таймер ще бъдат запазени.
• Натиснете EDIT/SEND SET, за да влезете в режима за настройка на седмичния таймер, и натиснете и задръжте DELETE за 5 секунди, за да изтриете всички негови настройки. Насочете дистанционното управление към вътрешното тяло.

5

WEEKLY

Натиснете ON/OFF, за да включите седмичния таймер. ( WEEKLY светва.)

* Когато седмичният таймер е включен, денят от седмицата, чиято таймер настройка е завършена, ще светне.

WEEKLY

Натиснете TIMER ON/OFF отново, за да изключите таймера. ( WEEKLY се изключва.)

Забележка:

Запазените настройки няма да бъдат изтрити, когато седмичният таймер бъде изключен.

Проверка настройките на седмичния таймер

1

Натиснете EDIT/SEND SET, за да влезете в режима за настройка на седмичния таймер. * SET мига.

2

Натиснете DAY или 1\~4, за да прегледате настройките на определен ден или номер.

Натиснете CANCEL, за да излезете от настройките на седмичния таймер.

Забележка:

Когато всички дни от седмицата са селектирани, за да прегледате настройките, и сред тях има различна настройка, ще се покаже - - - - - - °C.

ПОЧИСТВАНЕ

Инструкции:

• Преди почистване изключете захранването или прекъсвача.
  • Внимавайте да не докосвате металлите части с ръце.
• Не използвайте бензин, разредител, полиращ прах или инсектицид.
• За почистване използвайте само слаби, разредени препарати.

• Не използвайте абразивна четка, твърда гъба или подобен предмет.

• Не накисвайте и не изплаквайте хоризонталната ламела.

• Не използвайте вода по-топла от 50°C.
• При изсушаване не излагайте частите на въздействието на пряка слънчева светлина, топлина или пламък.
• Не упражнявайте твърде голям натиск върху вентилатора, тъй като това може да доведе до напукване или счупване.

Въздушен филтър (Филтър за пречистване на въздуха)

• Почиствайте на всеки 2 седмици
- Отстранете замърсяването с прахосмукачка или измийте с вода.
- След измиване с вода подсушете добре на сянка.

Филтър за пречистване на въздуха (Филтър със сребърни йони за пречистване на въздуха, по желание на клиента)

На всеки 3 месеца:

- Отстранете замърсяването с прахосмукачка.

Когато замърсяването не може да бъде отстранено с прахосмукачка:

• Накиснете филтъра и рамката му в хладка вода, преди да го изплакнете.
• След измиване го подсушете добре на сянка. Монтирайте всички табелки на филтъра.

Всяка година:

• Заменете с нов филтър за пречистване на въздуха за по-добра работа.

• Номер на част MAC-2370FT-E

Издърпайте, за да премахнете от въздушния филтър

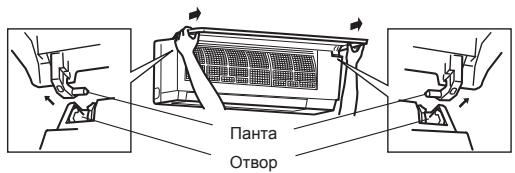

Преден панел

Панта Отвор

1. Повдигнете предния панел, докато се чуе щракване.
2. Задръжте пантите и изтеглете, за да го свалите, както е показано на илюстрацията по-горе.
3. Избършете с мека, суха кърпа или го изплакнете с вода.
4. Не накисвайте във вода за повече от два часа.
5. Изсушете на сянка.
6. Инсталирайте предния панел, като изпълните в обратен ред процедурата за неговото демонтиране. Затворете предния панел и натиснете на местата, обозначени със стрелки.

Тази информация се основава на РЕГЛАМЕНТ (ЕС) № 528/2012

ИМЕ НА МОДЕЛ	Третирани артикули(Име на части)	Активни субстанции(CAS No)	Свойство	Инструкции за употреба(Информация за безопасно боравене)
MSZ-SF25/35/42/50VE3	ФИЛТЪР	Водороден натриев сребърен циркониев фосфат(265647-11-8)2-октил-2Н-изотиазол-3-он (ОІТ)(26530-20-1)	АнтибактериаленПротив мухъл	Използвайте този продукт само в съответствие с указанията в ръководството и за предвидената цел.Да не се поставя в устата. Да се съхранява на място, недостъпно за деца.
MAC-2370FT-E	ФИЛТЪР	Сребърно-цинков зеолит(130328-20-0)	Антибактериален	Използвайте този продукт само в съответствие с указанията в ръководството и за предвидената цел.Да не се поставя в устата. Да се съхранява на място, недостъпно за деца.

Важно

• Почиствайте редовно филтрите, за да представят найдобрата си производителност и да намалите консумацията на енергия.
• Мръсните филтри водят до конденз в климатика, кое-то допринася за развитието на гъбички, като мухъл. Затова се препоръчва филтрите да се почистват на всеки 2 седмици.

При възникнал проблем

Дори когато тези елементи са проверени, ако тялото не се възстанови от проблема, спрете да използвате климатика и се свържете със своя дилър.

Проблем	Обяснение и проверка
Вътрешно тяло
Тялото не функционира.	• Включен ли е прекъсвачът?• Включен ли е захранващият кабел?• Настроен ли е таймерът за включване (ON)?Стр. 6
Хоризонталната ламела не се дввижи.	• Правилно ли са инсталирани хоризонталната и вертикалната ламела?• Деформирана ли е защитната решетка на вентилатора?• Когато прекъсвачът е включен, позицията на хоризонталната ламела ще бъде нулирана за около минута. След това нормалната работа на ламелата се подновява. Същото важи и за режима на аварийно охлаждане.
В продължение на 3 минути след стартиране тялото не функционира.	• В съответствие с инструкциите, подавани от микропроцесора, това е предвидено за защита на вътрешното тяло. Моля, изчакайте.
От въздуховода на вътр. тяло се освобождава влажна пара.	• Студеният въздух от тялото рязко охлажда влагата във воздуха в стята и я превръща в мъгла.
Режимът за вертикално люлеене на ХОРИЗОНТАЛНАТА ЛАМЕЛА се преустановява за известно време и след това се подновява.	• Това е необходимо за нормалната функция на ХОРИЗОНТАЛНАТА ЛАМЕЛА.
Когато функцията ВЕРТИКАЛНО ЛЮЛЕЕНЕ НА ЛАМЕЛАТА е селектирана в режим COOL/DRY/FAN, долната хоризонтална ламела не се двжики.	• Нормално е долната хоризонтална ламела да не се двжики при избрана функция SWING в режим COOL/DRY/FAN.
По време на работа посоката на въздушния поток се променя. Посоката на хоризонталната ламела не може да се регулира с дистанционното управление.	• Когато тялото работи в режим COOL или DRY, ако работата продължи с продукване на въздух в продължение на 0,5 до 1 час, посоката на въздушния поток автоматично се настройва в положение нагоре, за да се предотврати про-капване на кондензирала вода.• При работа в режим на отопление, ако температурата на въздушния поток е твърде ниска или се изпълнява цикъл на размразяване, хоризонталната ламела автоматично се настройва в хоризонтално положение.
В режим на отопление работата спира за период от около 10 минути.	• Изпълнява се цикъл на размразяване на външното тяло.Той ще приключи след максимум 10 мин., моля изчакайте. (Когато външната температура е твърде ниска, а влажността твърде висока, външното тяло се заскрежава.)
Уредът сам започва работа при включване на захранването, независимо, че не е задействан от дистанционното управление.	• Моделите са оборудвани с функция за автоматично рестартиране. При изключване и повторно включване на захранването, без уредът да е бил спрян предварително, той автоматично започва работа в същия режим, който е бил зададен с дистанционното управление непосредствено преди прекъсване на захранването. Вижте „Функция за автоматично рестартиране“.Стр. 4
Двете хоризонтални ламели се докосват. Хоризонталните ламели са в неестествена позиция. Хоризонталните ламели не застават в правилна затворена позиция.	Направете едно от следните решения:• Изключете и отново включете прекъсвача. Уверете се, че хоризонталните ламели застават в правилна затворена позиция.• Включете и отново изключете режима за аварийно охлаждане. Уверете се, че хоризонталните ламели застават в правилна затворена позиция.
В режим COOL/DRY, когато стайната температура се доблихи до желаната температура, външното тяло спира работа, а вътрешното тяло работи на ниски обороти.	• Когато стайната температура се различава от зададената температура, вътрешното тяло започва да работи според настройките на дистанционното управление.
Вътрешното тяло променя цвета си с времето.	• Въпреки че е възможно пластмасата да пожълтее с времето под влиянието на някои фактори като температура и улправиолетова светлина, това на влияне на функциите на продукта.
Мултисплит системи
Вътрешното тяло, което не работи, се загрява и от него се чува звук, наподобяващ течаща вода.	• Малко количество фреон продължава да тече през вътрешното тяло дори когато то не работи.
При избор на режим на отопление, уредът не започва веднага да работи.	• Когато вътрешното тяло започне да работи, докато се извършва размразяване на външното тяло, са необходими няколко минути (макс. 10 минути), за да започне да издухва топъл въздух.
Външно тяло
Вентилаторът на външното тяло не работи, независимо от факта, че компресорът функционира. Дори ако вентилаторът започне да се върти, скоро след това той спира.	• Когато по време на работа в режим на охлаждане външната температура е ниска, вентилаторът работи с прекъсвания, за да осигури достатъчен охлаждащ капацитет.

Проблем	Обяснение и проверка
Външно тяло
От външното тяло изтича вода.	По време на работа в режим на охлаждане (COOL) и сушене (DRY), тръбите и тръбните съединения се охлаждат и това води до кондензиране на вода.в режим на отопление водата, кондензирала върху топлообменника, започва да капе.в режим на отопление, цикълът на размразяване води до стопяване на замръзналата вода и образуване на капки.
Външното тяло изпуска бял дим.	В режим на отопление парите, образувани при операцията на размразяване, могат да изглеждат като бял дим.
Дистанционно управление
Дисплеят на дистанционното управление не се чете или е твърде блед. Вътрешното тяло не реагира на сигнала на дистанционното управление.	Не са ли изтощени батериите?Стр. 3Спазен ли е поляритетът на (+, -) батериите?Стр. 3Натиснати ли са някои от бутоните на дистанционното управление на други уреди?
Тялото не затопля/охлажда
Стаята не може да бъде охладена/отоплена достатъчно.	Правилна ли е настройката за температура?Стр. 4Правилна ли е настройката за скорост на вентилатора? Променете скоростта на вентилатора на висока или много висока.Стр. 5Чисти ли са филтрите?Стр. 8Почистени ли са вентилаторът или топлообменникът на вътрешното тяло?Има ли нещо, което да блокира входа/изхода за въздух на вътрешното или външното тяло?Има ли отворен прозорец или врата?Може да отнеме известно време за достигане на зададената температура или последната да не бъде достигната в зависимости от размера на помещението, температурата на околната среда и други подобни фактори.
Стаята не може да се охлади достатъчно.	Когато в стаята се използва вентилатор или газова печка, натоварването при охлаждане нараства, което води до недостатъчен охлаждащ ефект.Когато външната температура е висока, охлаждацият ефект може да се окаже недостатъчен.
Стаята не може да се затопли достатъчно.	Когато външната температура е твърде ниска, ефекът на отоплението може да се окаже недостатъчен.
В режим на отопление има забавено издухване на въздух.	Моля, изчакайте докато уредът е готов за издухване на топъл въздух.
Въздушен поток
Въздухът от вътрешното тяло има странен мирис.	Чисти ли са филтрите?Стр. 8Почистени ли са вентилаторът или топлообменникът на вътрешното тяло?Възможно е уредът да засмуква миризми, свързани със стените, килима, мебелировката, дрехи и пр. и да ги смесва с входящия въздух.
Звук
Чува се пукащ звук.	Звукът е породен от разширяване/свиване на предния панел и пр. вследствие на промени в температурата.
Чува се „гърогрещ“ звук.	Такъв звук може да се чуе при абсорбиране на външния въздух от дренажния маркуч при отваряне на клапата за проветряване или включване на вентилатора, което кара водата в маркуча да се излива с бълбукане.Такъв звук се чува и когато, вследствие на силен вятър, външен въздух се вдухва в дренажния маркуч.
От вътрешното тяло се чува механичен звук.	Това е звукът на превключване на вентилатора или компресора в състояние ВКЛ/ИЗКЛ.
Чува се звук на течаща вода.	Това е звукът на кондензирал фреон или вода, течащи през тялото.
Понякога се чува съскащ звук.	Това е звукът на включване на поток от фреон в уреда.
Таймер
Седмичният таймер не работи според настройките.	Настроен ли е ON/OFF таймерът?Стр. 6Изпратете настройките на седмичния таймер отново към вътрешното тяло. Щом информацията бъде успешно получена, тялото ще произведе дълъг звуков сигнал (бийп). В противен случай ще чуете три кратки звукови сигнала. Уверете се, че информацията е получена.Стр. 7След спиране на електрическото захранване, вграденийт часовник на вътрешното тяло ще бъде неточен. В резултат седмичният таймер може да не функциона правилно.Уверете се, че дистанционното управление се намира на място, от което вътрешното тяло може да долови сигнала.Стр. 3
Тялото стартира/спира работа само.	Настроен ли е седмичният таймер?Стр. 7

В следните случаи спрете да използвате климатика и се консултирайте със своя дилър. • Когато тече или капе вода от вътрешното тяло.

• Когато мига левият работен индикатор.
• Когато прекъсвачът се задейства често.
• Възможно е сигналът на дистанционното управление да не се предава в помещения, където се използва електронна флуоресцентна лампа с ON/OFF прекъсвач (инверторна флуоресцентна лампа и др.).
• Работата на климатика може да пречи на работата на радио или телевизионни приемници. Може да се наложи използването на усилвател за съответния приемник.
• При наличие на необичаен звук.
• Когато бъде открит теч на хладилен агент.

Когато климатикът няма да бъде ИЗПОЛЗВАН ПРОДЪЛЖИТЕЛНО ВРЕМЕ

1

Включете в режим COOL при зададена най-висока температура или в режим FAN за 3 до 4 часа. Стр. 4

• Това ще изсуши вътрешността на уреда.
- Влагата в климатика води до формиране на гъбични образувания, като плесен и др.

2

Натиснете ☐, за да спрете работата.

3

Изключете прекъсвача и/или извадете щепсела за захранването от контакта.

4

Извадете всички батерии от дистанционното управление.

При повторно използване на климатика:

1

Почистете въздушния филтър. Стр. 8

2

Проверете дали входът и изходът за въздух на вътрешното и външното тяло не са блокирани.

3

Проверете правилното заземяване.

4

Избягвайте инсталация на климатика на следните места.

• Места с наличие на твърде много машинно масло.
• Места със солена работна среда, например морския бряг.
- На места, където се отделя сулфиден газ, например горещи извори, канализация, отпадни води.
- Места с пръски масло или наситени с маслени изпарения (например зони за готвене и фабрики, в които свойствата на пластмасата могат да се променят или увредят).
• Места с високочестотно или безжично комуникационно оборудване.
- Места с блокиран достъп на въздух от изхода на външното тяло.
- На места, където шумът от функционирането или въздухът от външното тяло безпокои съседите.
- Препоръчва се височина на монтаж на вътрешното тяло от 1,8 м до 2,3 м. Ако това е невъзможно, моля, консултирайте се с вашия дилър.
- Не включвайте климатика по време на извършване на вътрешна строителна или довършителна работа, или по време на полиране на пода. Преди да включите климатика, проветrete помещението добре след извършването на такава работа. В противен случай летливи вещества може да полепнат по вътрешността на климатика и в результат на това да възникне теч на вода или разпърскване на капки.

Електрически работи

- Осигурете захранваща верига, специално предназначена за климатика.

- Проверете дали сте спазили капацитета на електропрекъсвача.

Ако имате въпроси, консултирайте се със своя дилър.

Модел	Име на комплекта		MSZ-SF25VE3(H)		MSZ-SF35VE3(H)		MSZ-SF42VE3(H)		MSZ-SF50VE3(H)
	Вътрешно тяло		MSZ-SF25VE3		MSZ-SF35VE3		MSZ-SF42VE3		MSZ-SF50VE3
	Външно тяло		MUZ-SF25VE(H)		MUZ-SF35VE(H)		MUZ-SF42VE(H)		MUZ-SF50VE(H)
Функция			Охлаждане	Отопление	Охлаждане	Отопление	Охлаждане	Отопление	Охлаждане	Отопление
Захранване			~/N, 230 V, 50 Hz
Мощност		kW	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Входяща мощност		kW	0,60	0,78	1,08	1,03	1,34	1,58	1,66	1,70
Тегло	Вътрешно	kg	10
	Външно	kg	31		31		35		55
Количество хладилен агент (R410A)		kg	0,70		0,80		1,15		1,55
IP код	Вътрешно		IP 20
	Външно		IP 24
Допустимо работ-но налягане	LP ps	MPa	1,64
	HP ps	MPa	4,15
Шум	Вътр. (Мн. висок/Висок/Ср./Нисък/Тих)	dB(A)	42/36/30/24/19	45/39/34/24/19	42/36/30/24/19	46/40/34/24/19	42/38/34/31/26	47/42/36/31/26	45/40/36/33/28	49/43/38/33/28
	Външно	dB(A)	47	48	49	50	50	51	52	52

Гарантиран работен диапазон

		Вътрешно	Външно
			MUZ-SF25/35/42/50VE	MUZ-SF25/35/42/50VEH
Охлаждане	Горна граница	32°C DB23°C WB	46°C DB—	46°C DB—
	Долна граница	21°C DB15°C WB	-10°C DB—	-10°C DB—
Отопление	Горна граница	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	Долна граница	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

Забележка:

Експлоатационни параметри

Охлаждане — Вътрешно: 27°C DB, 19°C WB

Външно: 35°C DB

Отопление — Вътрешно: 20°C DB

Външно: 7°C DB, 6°C WB

DB: Сух балон

WB: Мокър балон

SPIS TREŚCI

■ ZALECENIA BEZPIECZEŃSTWA 1
■UTYLIZACJA 2
■ NAZWY POSZCZEGÓLNYCH CZĘŚCI 3
■ PRZYGOTOWANIE DO PRACY 3
■ WYBÓR TRYBU PRACY 4
■ REGULACJA OBROTÓW WENTYLATORA I KIERUNKU NAWIEWU 5
■ TRYB I-SAVE 6
■ TRYB ECONO COOL 6
■ TRYB PROGRAMATORA (PROGRAMATOR WŁ./WYŁ.) 6
■ TRYB PROGRAMATORA TYGODNIOWEGO 7
■ CZYSZCZENIE 8
■ W RAZIE PODEJRZENIA WYSTAPIENIA PROBLEMU 9
■ KIEDY KLIMATYZATOR NIE BĘDZIE UŻYWANY PRZEZ DŁUŻSZY CZAS 10
■ MIEJSCE INSTALACJI I PRACE ELEKTRYCZNE 10
■ DANE TECHNICZNE 10

ZALECENIA BEZPIECZEŃSTWA
