MSZ-SF25VE3 MSZ-SF35VE3 MSZ-SF42VE3 MSZ-SF50VE3 SF 2500W - Aircondition MITSUBISHI - Gratis brugsanvisning og manual

Produkttype	Split-klimaanlæg
Mærke	Mitsubishi Electric
Modeller	MSZ-SF25VE3, MSZ-SF35VE3, MSZ-SF42VE3, MSZ-SF50VE3 (H-muligheder tilgængelige)
Strømforsyning	Enfaset 230 V, 50 Hz
Kølekapacitet (kW)	2,5 (SF25) / 3,5 (SF35) / 4,2 (SF42) / 5,0 (SF50)
Varmekapacitet (kW)	3,2 (SF25) / 4,0 (SF35) / 5,4 (SF42) / 5,8 (SF50)
Elforbrug (køling, kW)	0,60 (SF25) / 1,08 (SF35) / 1,34 (SF42) / 1,66 (SF50)
Elforbrug (opvarmning, kW)	0,78 (SF25) / 1,03 (SF35) / 1,58 (SF42) / 1,70 (SF50)
Vægt indendørsenhed (kg)	10
Vægt udendørsenhed (kg)	31 (SF25) / 31 (SF35) / 35 (SF42) / 55 (SF50)
Kølemiddel	R410A (fyldning: 0,70 kg SF25 / 0,80 kg SF35 / 1,15 kg SF42 / 1,55 kg SF50)
Indendørs lydniveau (meget høj, dB(A))	42 (SF25) / 45 (SF35) / 42 (SF42) / 45 (SF50) ved køling
Udendørs lydniveau (dB(A))	47-52 afhængigt af model og tilstand
Driftstilstande	Auto, Køling, Opvarmning, Affugtning, Ventilation
Særlige funktioner	ECONO COOL, i-save, ugentlig timer, automatisk genstart
Filtre	Luftfilter (rengøring hver 2. uge); valgfrit luftrensefilter (MAC-2370FT-E)
Fjernbetjening	Trådløs med display og programmering
Vedligeholdelse	Regelmæssig rengøring af filtre; aftageligt frontpanel til rengøring
Sikkerhed	Beskyttelse mod kølemiddellækage, automatisk stop ved fejl, jordfejlafbryder anbefales
Driftstemperatur (køling) udendørs	-10 °C til 46 °C (afhængigt af model)
Driftstemperatur (opvarmning) udendørs	-15 °C til 24 °C (afhængigt af model)

Ofte stillede spørgsmål - MSZ-SF25VE3 MSZ-SF35VE3 MSZ-SF42VE3 MSZ-SF50VE3 SF 2500W MITSUBISHI

Hvordan rengør jeg luftfiltrene?

Sluk for apparatet og træk stikket ud. Åbn frontpanelet, fjern filtrene. Rengør dem med en støvsuger eller lunkent vand. Lad dem tørre helt i skyggen, før de sættes i igen. Det anbefales at rengøre filtrene hver 2. uge.

Hvad gør jeg, hvis klimaanlægget ikke opvarmer korrekt?

Kontroller temperaturindstillingen (16-31°C i opvarmningstilstand). Sørg for, at ventilatoren er indstillet på høj hastighed. Hvis udetemperaturen er meget lav (under -15°C), kan opvarmningen være mindre effektiv. Rengør filtrene, og kontrollér, at luftindtag/-udtag ikke er blokeret.

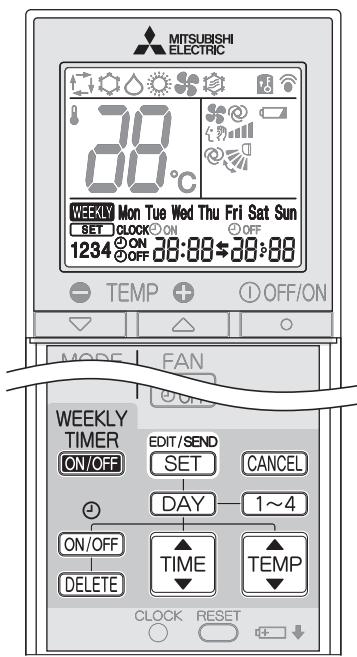

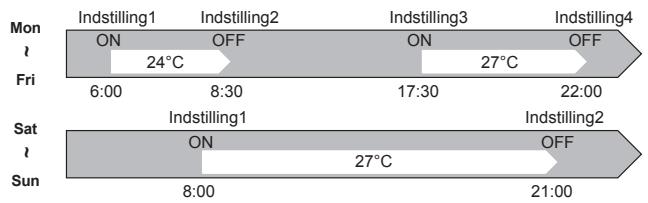

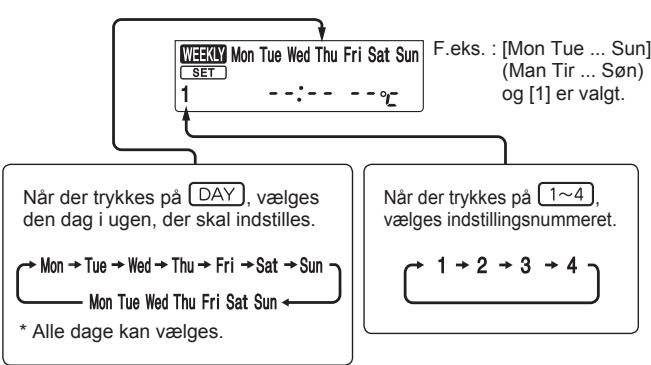

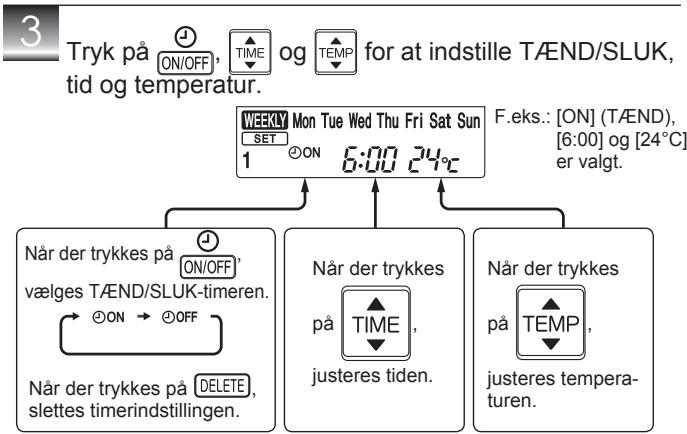

Hvordan indstiller jeg den ugentlige timer?

Tryk på EDIT/SEND SET-knappen for at gå ind i indstillingsmodus. Vælg dagen med DAY og programnummeret (1-4) med tasterne 1~4. Indstil tidspunktet (ON eller OFF) og temperaturen med tasterne TIME og TEMP. Bekræft med EDIT/SEND SET. Aktivér timeren med WEEKLY TIMER ON/OFF.

Hvorfor løber der vand fra udendørsenheden?

I køle- eller affugtnings-tilstand er kondens på rørene normalt. I opvarmnings-tilstand kommer vandet fra afrimning af udendørsenheden. Det er et normalt fænomen. Hvis der løber vand fra indendørsenheden, skal du stoppe apparatet og kontakte en autoriseret forhandler.

Hvad betyder blinkene fra driftsindikatoren?

Indikatoren blinker, når rumtemperaturen er tæt på den indstillede temperatur (forskel på ca. 1-2°C). Den er slukket i standby-tilstand (multi-system). Hvis indikatoren blinker hurtigt eller unormalt, se i vejledningen eller kontakt en tekniker.

Kan jeg bruge klimaanlægget uden fjernbetjeningen?

Ja, du kan bruge nødafbryderen (E.O.SW) på indendørsenheden. Tryk på den for at skifte mellem stop, nødkøling og nødoppvarmning. Ventilatorhastigheden er indstillet på høj i de første 30 minutter.

Hvordan aktiverer jeg ECONO COOL-tilstand?

I køle-tilstand skal du trykke på ECONO COOL-knappen på fjernbetjeningen. Enheden svinger lodret for at afkøle rummet mere effektivt og økonomisk. Tryk på knappen igen eller på VANE for at annullere.

Hvad gør jeg, hvis der kommer en mærkelig lugt fra luftstrømmen?

Rengør luftfiltrene. Hvis lugten fortsætter, kan det være omgivelseslugte (væg, tæppe), der er blevet optaget af klimaanlægget. Kontroller også varmeveksleren. Overvej at bruge et valgfrit luftrensefilter.

Hvordan udskifter jeg batterierne i fjernbetjeningen?

Fjern bagcoveret på fjernbetjeningen. Indsæt to alkaline AAA-batterier med korrekt polaritet (+/-). Sæt coveret på igen, og tryk på RESET-knappen med en tynd genstand. Brug ikke genopladelige eller manganbatterier.

Hvorfor starter indendørsenheden ikke efter et strømsvigt?

Klimaanlægget er udstyret med en automatisk genstart-funktion. Hvis strømmen vender tilbage, genoptager det den tilstand, der blev brugt før afbrydelsen. Hvis timeren var indstillet, annulleres den. For at deaktivere denne funktion skal du kontakte en autoriseret forhandler.

BRUGSANVISNING MSZ-SF25VE3 MSZ-SF35VE3 MSZ-SF42VE3 MSZ-SF50VE3 SF 2500W MITSUBISHI

Oversættelse af den originale tekst

- Læs denne betjeningsvejledningen før brug, så enheden bruges korrekt og sikkert.

BRUKSANVISNING

För användaren

• Da dette produkt indeholder roterende dele og dele der kan give elektrisk stød, skal man læse "Sikkerhedsforskrifter", før produktet tages i brug.
• Da nedenstående sikkerhedsforskrifter har stor betydning for sikkerheden, er det vigtigt at de overholdes.
• Læs først brugsanvisningen, og opbevar den derefter sammen med installationsmanualen på et tilgængeligt sted, så den altid er let tilgængelig.

Mærker og deres betydning

⚠️ ADVARSEL:

Forkert anvendelse kan, afhængig af omstændighederne, medføre risiko for alvorlige uheld.

⚠ ADVARSEL
	Sæt ikke nedledningen i et mellemstik, brug ikke en forlængerledning, og slut ikke flere enheder til en enkelt stikkontakt.Det kan forårsage overophedning, brand eller elektrisk stød.
	Hold stikket fri for snavs, og sæt det helt ind i kontakten.Et snavset stik kan forårsage brand eller elektrisk stød.
	Rul ikke netledningen sammen, træk ikke i den, undgå at beskadige den, foretag ikke ændringer ved den, og sæt ikke tunge ting på den.Det kan forårsage brand eller elektrisk stød.
	Undgå at tænde og slukke på afbryderen eller tage stikket ud af stikkontakten eller sætte det i igen, mens anlægget er kører.Der kan dannes gnister, som kan forårsage brand.Når der er slukket for indendørsenheden med fjernbetjeningen, skal du huske at slukke på afbryderen eller tage stikket ud af stikkontakten.
	Undgå køligt luft direkte mod kroppen i længere tid.Dit helbred kan tage skade.
	Brugeren må ikke installere, flytte, adskille, modificere eller reparere enheden.Et forkert håndteret airconditionanlæg kan forårsage brand, elektrisk stød, tilskadekomst eller vandlækage. Kontakt forhandleren.Hvis den strømførende ledning beskadiges, skal den af sikkerhedsmæssige grunde udskiftes af forhandleren eller dennes servicerepræsentant.
	Sørg for, at der ikke kommer nogen masse udover det angivne kølemiddel (R410A) ind i kølemediets kredsløb, når enheden installeres, omplaceres eller serviceres.Tilstedeværelsen af fremmede substanser, f.eks. luft, kan forårsage unormal trykstigning og forårsage eksplosion eller tilskadekomst.Brug af andre kølemidler end det, der er specificeret for systemet, vil forårsage mekanisk fejl, systemfejl eller ødelæggelse af enheden. I værste fald kan det medføre en alvorlig reduktion af produktsikkerheden.
	Dette apparat er ikke beregnet til at blive brugt af personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, medmindre det sker under overvägning, eller de vejledes i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.
	Børn skal holdes under opsyn, så det sikres, at de ikke leger med apparatet.

Betydningen af symboler, der anvendes i denne vejledning

: Må ikke gøres.

: Følg vejledningen.

: Stik ikke figre, pinde eller lignende ind.

: Stå ikke på indendørs/undendørsenheden og anbring ikke noget ovenpå dem.

: Risiko for stød. Vær forsigtig.

: Husk at tage netstikkket ud af stikkontakten.

: Sørg for at afbryde strømmen.

	Stik ikke fingre, pinde eller lignende ind i luftindsugningen/-udledningen.Det kan forårsage personskade, da ventilatoren inde i enheden roterer med høj hastighed under drift.
	I tilfælde af unormale forhold (f.eks. en brændt lugt) skal du stoppe airconditionanlægget, tage stikket ud af stikkontakten eller slukke på afbryderen.Fortsat drift under unormale forhold kan forårsage fejlfunktion, brand eller elektrisk stød. Henvend dig i så tilfælde til forhandleren.
[586V]	Hvis airconditionanlægget ikke køler eller varmer, kan det skyldes en kølemiddellækage. Henvend dig i så tilfælde til forhandleren. Hvis en reparation medfører, at der skal fyldes kølemiddel på enheden, skal du spørge serviceteknikeren til råds.Det påfyldte kølemiddel i airconditionanlægget udgør ingen risiko. Normalt opstår der ikke lækager. Men hvis der løber kølemiddel ud, og det kommer i kontakt med en varmeflade som f.eks. en varmeblæser, en petroleumsovn eller et komfur, dannes der skadelige gasser.
	Brugeren må aldrig forsøge at vaske indersiden af indendørsenheden. Kontakt forhandleren, hvis indersiden af enheden kræver rengøring.Uegnet rengøringsmiddel kan beskadige plastikmaterialet inde i enheden, så der opstår vandlækage. Hvis rengøringsmiddel kommer i kontakt med elektriske dele eller motoren, opstår der fejlfunktion, røg eller brand.
	Dette apparat skal bruges af ekspertbrugere eller uddannede brugere i butikker, i let industri og på bedrifter eller til kommercielt brug af lægmand.
[0028]	Rør ikke ved luftindtaget eller aluminiumlamellen på indendørs-/udendørsenheden.Det kan forårsage personskade.
	Brug ikke insektspray eller sprays med brandfarligt indhold på enheden.Dette indebærer risiko for brand og/eller at enheden deformeres.

SIKKERHEDSFORSKRIFTER

[WE77]	⚠ FORSIGTIG
	Udsæt ikke kæledyr eller stueplanter for en direkte luftstrøm.• De kan tage skade.
	Stil ikke andre elapparater eller møbler under indendørs-/ udendørsenheden.• Der kan dryppe vand fra enheden, som kan forårsage skade eller fejl- funktion.
	Lad ikke airconditionanlægget stå på et stativ, der er beskadiget.• Enheden kan falde ned og forsage personskade.
	Træd ikke op på en ustabil bænk for at betjene eller rengøre enheden.• Du kan komme til skade, hvis du falder ned.
	Træk ikke i netledningen.• Det kan få en del af kerneledningen til at knække, hvilket kan medføre overophedning eller brand.
	Batterierne må hverken oplades, demonteres eller kastes på åben ild.• Det kan få batterierne til at lække eller forårsage brand eller eksplosion.
	Lad ikke enheden køre i mere end 4 timer ved høj luftfugtighed (80% relativ fugtighed eller mere) og/eller ved åbne vinduer eller yderdør.• Det kan forårsage vandkondensering inde i airconditionanlægget, som drypper, så møbler bliver våde og tager skade.• Vandkondenseringen i airconditionanlægget kan være medvirkende til svampevækst som f.eks. skimmel.
	Brug ikke enheden til specielle formål, f.eks. til opbevaring af fødeva- rer, dyrebur, væksthus eller opbevaring af præcisionenheder eller kunstgenstande.• Dette kan forringe kvaliteten eller skade dyr og planter.
	Udsæt ikke forbrændingsenheder for en direkte luftstrøm.• Dette kan medføre ufuldstændig forbrænding.
	Put aldrig batterier i munden uanset årsag, du kan komme til at sluge dem.• Hvis batterier sluges, kan det medføre kvælning og/eller forgiftning.
	Sluk for enheden før rengøring, og tag stikket ud af stikkontakten eller sluk på afbryderen.• Det kan forårsage personskade, da ventilatoren inde i enheden roterer med høj hastighed under drift.
	Hvis enheden ikke skal bruges i længere tid, skal stikket tages ud af kontakten, og der skal slukkes på afbryderen.• Enheden kan samle snavs, hvilket kan medføre overophedning eller brand.
	Udskift alle batterier i fjernbetjeningen med nye af samme type.• Hvis du bruger gamle batterier sammen med nye, kan det medføre overophedning, lækage eller eksplosion.
	Skyl grundigt med rent vand, hvis du får batterivæske på huden eller på tojet.• Hvis du får batterivæske i øjnene, skal du skylle dem grundigt med rent vand og omgående søge læge.
	Sørg for at området er veludluftet, hvis enheden bruges sammen med en forbrændingsenhed.• Utilstrækkelig ventilation kan forårsage iltmange.
	Sluk på afbryderen, hvis du hører torden og der er risiko for lynnedslag.• Enheden kan tage skade, hvis lynet slår ned.
	Når airconditionanlægget har været i brug i flere sæsoner, skal der ud over rengøring udføres eftersyn og vedligeholdelse.• Snavs eller stov på enheden kan forårsage en ubehagelig lugt, svam- pevækst som f.eks. skimmel eller tilstoppe afløbet, så der lækker vand fra indendørsenheden. Kontakt forhandleren vedrørende eftersyn og vedligeholdelse, som kræver specialviden og -kendskab.

[5BYG]	Betjen ikke kontrollerne med våde hænder.• Det kan forårsage elektrisk stød.
	Rengørikke airconditionanlægget med vand, og sæt ikke objekter, der indeholder vand, f.eks. en blomstervase, på det.• Det kan forårsage brand eller elektrisk stød.
[3DSW]	Træd ikke op på, og sæt ikke objekter på udendørsenheden.• Du kan komme til skade, hvis du eller objektet falder ned.

VIGTIGT

Snavsede filtre forårsager kondensering i airconditionanlægget, som medvirker til svampevækst som f.eks. skimmel. Det anbefales derfor at rengøre luftfiltrene hver 2. uge.

Kontroller, at de vandrette vinger er i lukket position, før enheden startes. Hvis enheden startes, mens de vandrette vinger er i åben position, vender de muligvis ikke tilbage til den korrekte position.

Vedrørende installation

⚠ ADVARSEL
	Kontakt forhandleren vedrørende installation af airconditionanlægget.Det må ikke installeres af brugeren, da installationen kræver specialviden og -kendskab. Et forkert installeret airconditionanlæg kan forårsage vandlækage, brand eller elektrisk stød.
	Slut airconditionanlægget til en separat strømforsyning.I modsat fald kan der opstå overophedning eller brand.
	Installer ikke airconditionanlægget på et sted, hvor der kan forekomme udsivning af brændbar gas.Hvis der siver gas ud, som samler sig i nærheden af enheden, er der fare for eksplosion.
	Foretag jordforbindelsen korrekt.Forbind ikke jordledningen til et gasrør, vandrør, en lynafleder eller et telefonjordkabel. Forkert jordforbindelse kan forårsage elektrisk stød.
⚠ FORSIGTIG
	Monter en fejlstrømsafbryder afhængig af installationsstedet for airconditionanlægget (f.eks. meget fugtige områder).Hvis der ikke installeres en fejlstrømsafbryder, vil der være risiko for elektrisk stød.
	Kontroller, at afløbsvandet løber korrekt fra.Hvis afløbet ikke er i orden, kan der dryppe vand ned fra indendørs-/uden-dørsenheden, så møbler bliver våde og tager skade.

I tilfælde af unormale forhold

Stop omgående brugen af airconditionanlægget, og kontakt forhandleren.

BORTSKAFFELSE

Fig. 1

Henvend dig til forhandleren for råd vedrørende bortskaffelse af produktet.

Bemærk:

Dette symbol gælder kun for EU-lande.

Dette symbol er i overensstemmelse med direktiv 2012/19/EU paragraf 14 Oplysninger til brugere og tillæg IX, og/eller med direktiv 2006/66/EF paragraf 20 Oplysninger til slutbrugere og tillæg II.

Dit produkt fra MITSUBISHI ELECTRIC er designet og fremstillet med kvalitets-materialer og komponenter, der kan genindvindes og/eller genbruges. Dette symbol viser, at elektrisk eller elektronisk udstyr, batterier og akkumulato-rer ikke må bortskaffes sammen med almindeligt husholdningsaffald efter endt levetid.

Hvis der er trykt et kemisk symbol under symbolet (Fig. 1), betyder det, at batteriet eller akkumulatoren indeholder en bestemt koncentration af et tungmetal. Dette angives som følger:

Hg: kviksølv (0,0005 %), Cd: cadmium (0,002 %), Pb: bly (0,004 %)

I EU er der særlige indsamlingsordninger for brugte elektriske og elektroniske produkter, batterier og akkumulatorer.

Bortskaf udstyret, batterier og akkumulatorer korrekt på en lokal affalds-/genbrugsplads.

Hjælp os med at bevare det miljø, vi lever i!

DELENES BETEGNELSE

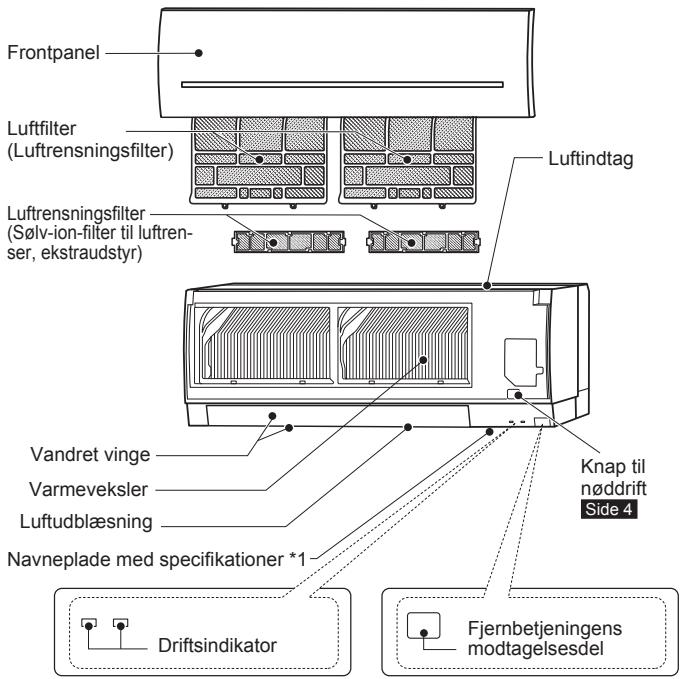

Indendørsenhed

Frontpanel Luftfilter (Luftrensningsfilter) Luftrensningsfilter (Sølv-ion-filter til luftren- ser, ekstraudstyr) Luftindtag Vandret vinge Varmeveksler Luftudblæsning Navneplade med specifikationer *1 Driftsindikator Fjernbetjeningens modtagelsesdel Knap til nøddrift Side 4

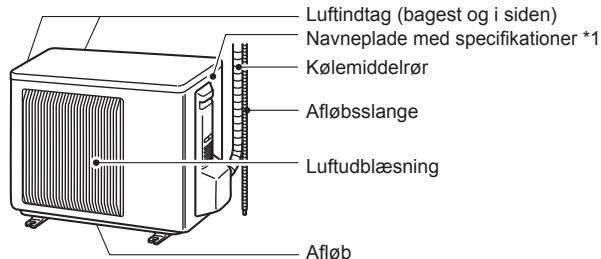

Udendørsenhed

Luftindtag (bagest og i siden) Navneplade med specifikationer *1 Kølemiddelrør Afløbsslange Luftudblæsning Afløb

Udendørsenheder kan have forskelligt udseende.
*1 Produktionsår og -måned er angivet på navnepladen med specifikationer.

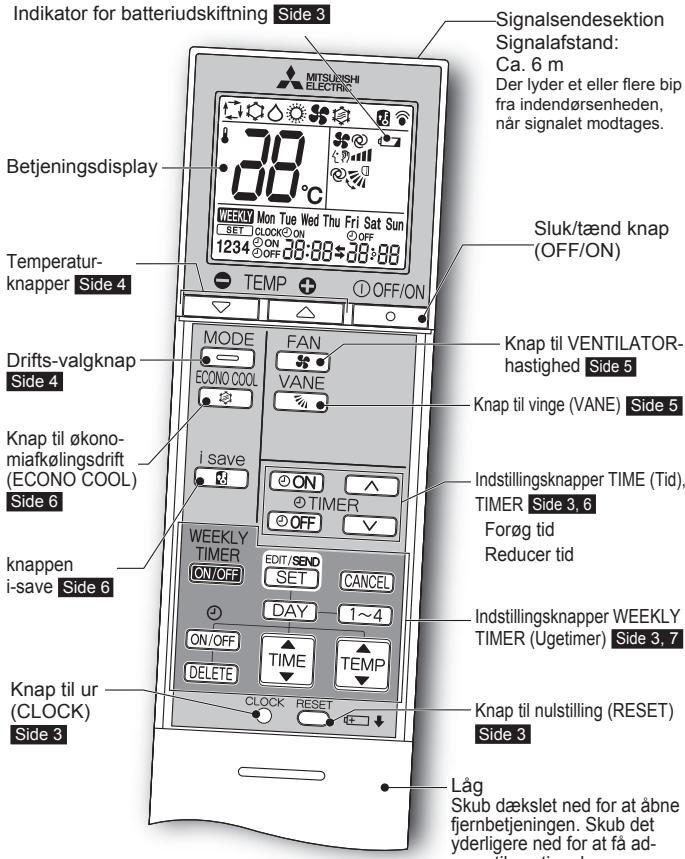

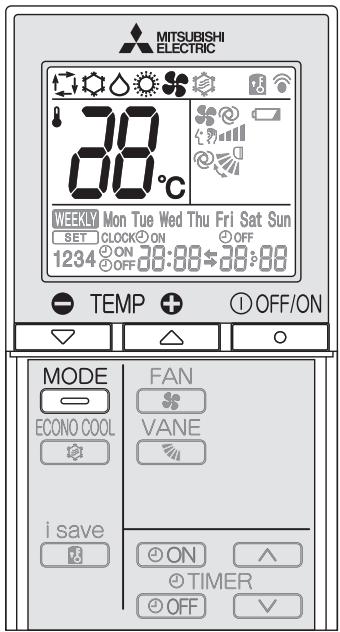

Fjernbetjening

Indikator for batteriudskiftning Side 3 Betjeningsdisplay Temperature-knapper Side 4 Drifts-valgknap Side 4 Knap til økonomiafkølingsdrift (ECONO COOL) Side 6 knappen i-save Side 6 Knap til ur (CLOCK) Side 3 Signalendesektion Signalafstand: Ca. 6 m Der lyder et eller flere bip fra indendørsenheden, när signalet modtages. Sluk/tænd knap (OFF/ON) MODE ECONO COOL i save FAN VANE ON TIMER OFF WEEKLY TIMER ON/OFF EDIT./SEND SET CANCEL DAY 1~4 TIME TEMP CLOCK RESET Sluk/tænd knap (OFF/ON) Knap til VENTILATOR-hastighed Side 5 Knap til vinge (VANE) Side 5 Indstillingsknapper TIME (Tid), TIMER Side 3, 6 Forøg tid Reducer tid Indstillingsknapper WEEKLY TIMER (Ugetimer) Side 3, 7 Knap til nulstilling (RESET) Side 3 Låg Skub dækslet ned for at åbne fjernbetjeningen. Skub det yderligere ned for at få ad-

• Monter holderen til fjernbetjeningen på et sted, hvor signalet kan modtages af indendørsenheden.
• Anbring fjernbetjeningen i holderen, när den ikke er i brug.

Brug kun den fjernbetjening, der følger med enheden.

Brug ikke andre fjernbetjeninger. Hvis to eller flere indendørsenheder installeres i nærheden af hinanden, vil en indendørsenhed, der ikke skal betjenes, muligvis reagere på fjernbetjeningen.

KLARG∅RING F∅R ANVENDELSEN

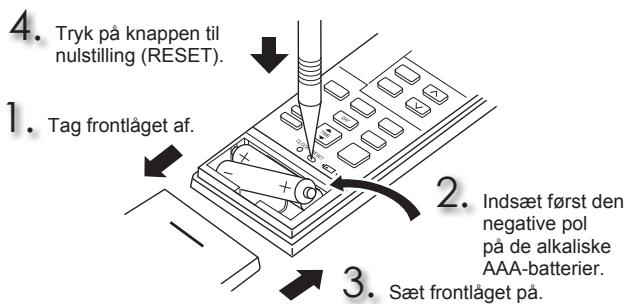

Installation af fjernbetjeningens batterier

4. Tryk på knappen til nulstilling (RESET). 1. Tag frontlåget af. 2. Indsæt først den negative pol på de alkaliske AAA-batterier. 3. Sæt frontlåget på.

- Kontroller, at batterierne vender rigtigt.

- Brug ikke manganbatterier eller lækkende batterier. Derved kan fjernbetjeningen fungere forkert. - Brug ikke genopladelige batterier.

- Indikatoren for batteriudskiftning lyser, når batteriopladningen er lav. Cirka 7 dage efter at indikatoren begynder at lyse, holder fjernbetjeningen op med at fungere. - Udskift batterierne med nye af samme type.

- Batterierne holder i ca. 1 år. Men batterier med uløbet holdbarhedstid holder kortere. - Tryk forsigtig på knappen til nulstilling (RESET) med en tynd pind.

Hvis knappen til nulstilling (RESET) ikke trykkes ind, er det ikke sikkert, at fjernbetjeningen fungerer som den skal.

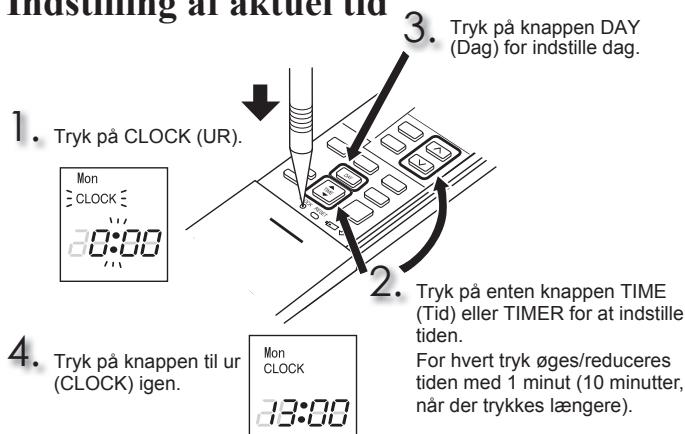

Indstilling af aktuel tid

1. Tryk på CLOCK (UR). 2. Tryk på enten knappen TIME (Tid) eller TIMER for at indstille tiden. 3. Tryk på knappen DAY (Dag) for indstille dag. 4. Tryk på knappen til ur (CLOCK) igen. Mon CLOCK 3:00 Mon CLOCK 3:00 For hvert tryk øges/reduceres tiden med 1 minut (10 minutter, när der trykkes længere).

• Tryk forsigtig på knappen til ur (CLOCK) med en tynd pind.

VALG AF DRIFTSTILSTANDE

2 Tryk på MODE for at vælge driftstilstand. Ved hvert tryk ændres tilstanden i følgende rækkefølge:

3 Tryk på □ eller ▼ for at indstille temperaturen. Ved hvert tryk hæves temperaturen med 1°C.

Tryk på ① OFF/ON for at stoppe driften.

Indikation	Driftstilstand	Rumtemperatur
	Enheden arbejder på at nå den indstillede temperatur	Ca. 2°C eller mere fra den indstillede temperatur
	Rumtemperaturen nærmer sig den indstillede temperatur	Ca. 1 til 2°C fra den indstillede temperatur
	Standby-tilstand (kun under multi-systemdrift)	—

Lyser

Blinker

○ Lyser ikke

Bemærk:

Multisystemdrift

Der kan bruges to eller flere indendørsenheder sammen med én udendørsenhed. Hvis flere indendørsenheder bruges samtidigt, kan afkøling/ventilation og opvarmning ikke ske samtidigt. Når der er valgt afkøling/ventilation (COOL/FAN) på den ene enhed og opvarmning (HEAT) på en anden eller omvendt, går den sidst indstillede enhed i standbytilstand.

AUTO-tilstand (Automatisk skift)

Enheden vælger driftstilstand afhængig af forskellen mellem rumtemperaturen og den indstillede temperatur. I AUTO-tilstand skifter enheden tilstand mellem afkøling og opvarmning (COOL↔HEAT), når rumtemperaturen ligger ca. 2°C fra den indstillede temperatur i mere end 15 minutter.

Bemærk:

Automatisk tilstand anbefales ikke, hvis indendørsenheden er forbundet med en udendørsenhed af MXZ-typen. Når flere indendørsenheder bruges samtidig, kan enheden ikke skifte mellem COOL (Afkøling) og HEAT (Opvarmning). I så fald går indendørsenheden i standby-tilstand (se skemaet over driftsindikatorlampe).

Afkølingstilstand (COOL)

Nyd den kølige luft ved den ønskede temperatur.

Bemærk:

Brug ikke afkølingstilstanden (COOL) ved meget lave udetemperaturer (lavere end -10°C). Vand, der kondenserer i enheden, kan dryppe og gøre møbler våde og forårsage skader, etc.

Tørringstilstand (DRY)

Affugt rummet. Rummet kan afkøles en smule.

Temperaturen kan ikke indstilles i tørringstilstand (DRY).

Opvarmningstilstand (HEAT)

Nyd den varme luft ved den ønskede temperatur.

✿ Ventilatorstilstand (FAN)

Cirkulerer luften i rummet.

Bemærk:

Efter drift i afkølings-/tørringstilstand anbefales at lade enheden køre i ventilatordrift (FAN) for at tørre indendørsenheden inden i.

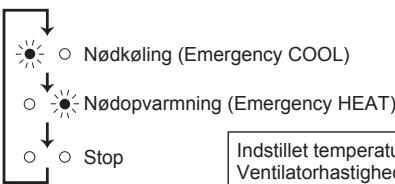

Nøddrift

Nøddrift kan aktiveres ved at trykke på nøddriftknappen (E.O.SW) på indendørsenheden.

Hver gang der trykkes på E.O.SW (nøddriftknappen), ændres tilstanden i følgende rækkefølge:

Driftsindikator
    note right of C Indstillet temperatu
    note right of D Ventilatorhastighed

Bemærk:

• De første 30 minutters drift er en testkørsel. Temperaturstyringen arbejder ikke, og ventilatorhastigheden er indstillet til Høj.
• I nødopvarmningsfunktionen øges ventilatorhastigheden gradvist for at blæse varm luft ud.
• I nødkølingsfunktion nulstilles de vandrette vingers position i ca. et minut, hvorefter driften starter.

Automatisk genstartsfunktion

Hvis der sker et strømsvigt, eller strømmen slås fra under drift, sørger den "automatiske genstartsfunktion" for, at driften genoptages som indstillet med fjernbetjeningen før strømafbrydelsen. Når timeren er indstillet, annulleres tidsindstillingen, og enheden starter driften, når strømmen vender tilbage.

Hvis du ikke ønsker at bruge denne funktion, spørg da servicerepræsenstanten, idet enhedens indstillinger skal ændres.

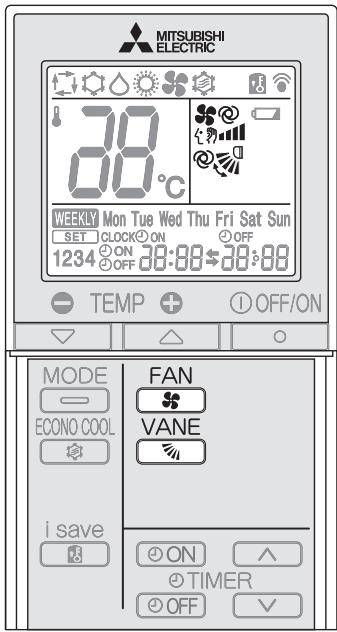

JUSTERING AF VENTILATORHASTIGHED OG LUFTSTRÖMMENS RETNING

MITSUBISHI ELECTRIC 30°C WEEKLY Mon Tue Wed Thu Fri Sat Sun SET CLOCK ON 1234 ON OFF OFF:88:88:88:88 TEMP + OFF/ON MODE ECONO COOL i save FAN VANE ON TIMER OFF

Tryk på FAN for at vælge ventilatorhastighed. Ved hvert tryk ændres ventilatorhastigheden i følgende rækkefølge:

• Der lyder to korte bip fra indendørsenheden, när den indstilles til AUTO.
• Brug en højere ventilatorhastighed for at afkøle/opvarme rummet hurtigere. Det anbefales at reducere ventilatorhastigheden, når rummet er kølet/opvarmet.
• Brug en lavere ventilatorhastighed til stille drift.

Bemærk:

Multisystemdrift

Når flere indendørsenheder køres samtidig af én udendørsenhed i opvarmningsdrift, kan luftstrømmens temperatur være lav. I så tilfælde anbefales det at indstille ventilatorhastigheden til AUTO.

VANE

Tryk på for at vælge luftstrømmens retning. Ved hvert tryk ændres luftstrømmens retning i følgende rækkefølge:

• Der lyder to korte bip fra indendørsenheden, när den indstilles til AUTO.
• Brug altid fjernbetjeningen til ændring af luftstrømmens retning. Hvis du flytter på de vandrette vinger med hænderne, opstår der fejlfunktion.
• Når der tændes på kontakten, nulstilles de vandrette vingers position i ca. et minut, hvorefter driften starter. Det samme gør sig gældende i nødkølingsfunktion.
• Hvis de vandrette vingers position forekommer unormal, se da side 9.

Luftstrømmens retning

(AUTO)......Vingen indstilles til den mest effektive luftstrømsretning. Afkøling/tørring/ventilation (COOL/DRY/FAN): Vandret position. Opvarmning (HEAT): position (4).

(Manuel)......Vælg den øverste position for afkøling/opvarmning (COOL/DRY) og nederste position for opvarmning (HEAT) for at opnå en effektiv aircondition. Hvis den nederste position vælges under afkøling/tørring (COOL/DRY), flyttes vingen automatisk til opadrettet position efter 0,5 til 1 time for at forhindre kondensdryp.

■ Sådan ændres den vandret luftstrøms retning.

Hvis de lodrette vinger justeres, skal de vandrette vinger sættes tilbage til den oprindelige lukkede position.

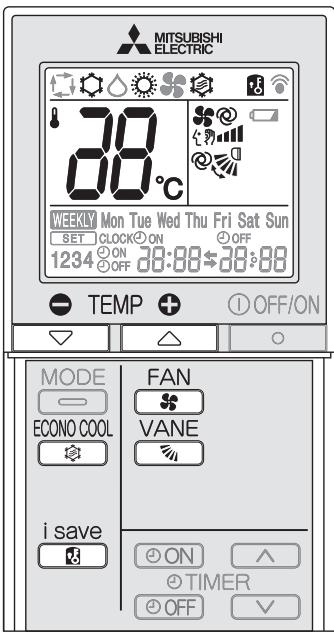

I- SAVE-DRIFT

Tryk på 📄 under afkølingsdrift (COOL), økonomi-afkølingsdrift (ECONO COOL) eller opvarmningsdrift (HEAT) for at vælge i-save-drift.

2 Indstil temperatur, ventilatorhastighed og luftstrømmens retning.

• Samme indstilling vælges næste gang blot ved at trykke på i save.
• To indstillinger kan gemmes. (Én for afkøling/økonomiafkøling (COOL/ECONO COOL), én for opvarmning (HEAT))
• Vælg den relevante temperatur, ventilatorhastighed og luftstrømsretning i forhold til rummet.
• Normalt er indstillingen for minimumtemperatur i opvarmningsdrift (HEAT) 16°C. Kun i i-save-drift er indstillingen for minimumtemperatur 10°C.

Tryk på i save

Tryk på i save igen for at annullere i-save-drift.

- i-save-drift annulleres også, när der trykkes på knappen MODE (tilstand).

i-save-drift

• Et forenklet sæt tilbagefunktioner gør det muligt at hente den foretrukne (forudindstillede) indstilling igen med et enkelt tryk på knappen save. Tryk på knappen igen for at gå tilbage til den foregående indstilling med det samme.
• i-save-drift kan ikke indstilles på ugetimeren.

Indstil temperaturen 2°C til 3°C varmere i afkølingsdrift (COOL) og køligere i opvarmningsdrift (HEAT).

Denne indstilling er egnet til ubeboede rum, samt når du sover.

1. Lagring af hyppigt anvendte indstillinger

Gem dine foretrukne indstillinger for afkøling/økonomiafkøling (COOL/ECO-NO COOL) og opvarmning (HEAT). Det giver dig mulighed for at vælge din foretrukne indstilling med et enkelt tryk på en knap.

Bemærk:

Ved brug af multisystemet MXZ-8A140 kan temperaturen ikke indstilles til 10°C. Selvom temperaturen indstilles til 10°C, kører airconditionanlægget ved 16°C.

Tryk på i afkølingstilstand (COOL) side 4 for at starte økonomiafkølingsdrift (ECONO COOL).

Enheden udfører lodret svingfunktion i forskellige cyklusser i overensstemmelse med luftstrømmens temperatur.

ECONO COOL

Tryk på 📄 igen for at annullere økonomiafkølingsdrift (ECONO COOL).

- ECONO COOL (∅konomiafkøling) annulleres, när der trykkes på knappen VANE (Vinge).

Hvad er "∅KONOMIAFK∅LING (ECONO COOL)"?

Svingende luftstrøm (ændring af luftstrøm) får dig til at føle dig mere afkølet end ved stillestående luftstrøm. Den indstillede temperatur og luftstrømmens retning ændres automatisk af mikroprocessoren. Det er muligt at idriftsætte køling med en behagelig temperatur. Det betyder, at der kan spares energi.

TIMERSTYRET ANVENDELSE (ON/OFF-TIMER)

1 Tryk på ON eller OFF under drift for at indstille timeren.

ON (ON timer): Enheden starter på det indstillede tidspunkt.

OFF (OFF timer): Enheden stopper på det indstillede tidspunkt.

* ⏻ON eller ⏻OFF blinker.
* Kontroller, at det aktuelle klokkeslæt og dag er indstillet korrekt. Side 3

2 Tryk på △ (forøg) og ∨ (reducer) for at indstille tiden for timeren.

Hvert tryk forøger eller reducerer den indstillede til med 10 minutter.

- Indstil timeren, mens ⏻ON eller ⏻OFF blinker.

3 Tryk på ⏻ON eller ⏻OFF igen for at annullere timeren.

Bemærk:

• Timerne ON og OFF kan indstilles samtidigt. ←-mærket viser rækkefølgen af timeroperationerne.
• Se side 4 "Automatisk genstartsfunktion", hvis strømmen svigter under indstilling af ON/OFF-timer.

DRIFT MED UGETIMER (WEEKLY TIMER)

- Der kan maks. indstilles 4 TÆND- eller SLUK-timere for enkelte dage i ugen. - Der kan maks. indstilles 28 TÆND- eller SLUK-timere for en uge.

F.eks.: Kører ved 24°C fra du vågner, til du forlader hjemmet, og kører ved 27°C fra du kommer hjem, til du går i seng på hverdage. Kører ved 27°C fra du vågner sent, til du går i seng tidligt i weekenden.

Den enkle TÆND/SLUK-timerindstilling er tilgængelig, mens ugetimeren er aktiveret. I dette tilfælde har TÆND/SLUK-timeren prioritet over ugetimeren; ugetimeren starter igen, når den enkle TÆND/SLUK-timer er udført.

Indstilling af ugetimeren

* Kontroller, at det aktuelle klokkeslæt og dag er indstillet korrekt.

1 Tryk på EDIT/SEND SET for at gå til ugetimerindstilling.

2 Tryk på DAY og 1\~4 for at vælge indstillingsdag og nummer.
    (Man Tir ... Søn)
og["1"] er valgt.
    A --> C
    C --> D["Når der trykkes på DAY, vælges den dag i ugen, der skal indstilles.<br>    Mon → Tue → Wed → Thu → Fri → Sat → Sun<br>    Mon Tue Wed Thu Fri Sat Sun ←<br>* Alle dage kan vælges.<br>    Når der trykkes på 1~4, vælges indstillingsnummeret.<br>    1 → 2 → 3 → 4<br>   "]

* Hold knappen nede for hurtigt at ændre tiden.
* Temperaturen kan indstilles til mellem 16°C og 31°C på en ugentlig timer.

Tryk på DAY og 1\~4 for at fortsætte indstillingen af timeren til andre dage og/eller numre.

4 Tryk på EDIT/SEND SET for at afslutte og sende ugetimerindstillingen.

* Det blinkende SET slukkes, og den aktuelle tid vises.

Bemærk:

• Tryk på EDIT/SEND SET for at sende indstillingsoplysningerne for ugetimeren til indendørsenheden. Ret fjernbetjeningen mod indendørsenheden i 3 sekunder.
• Når timeren indstilles til mere end én dag om ugen eller til mere end ét nummer, er det ikke nødvendigt at trykke på EDIT/SEND SET for hver indstilling. Tryk på EDIT/SEND SET en enkelt gang, när alle indstillinger er foretaget. Alle ugetimerindstillingerne gemmes.
• Tryk på EDIT/SEND SET for at gå til ugetimerindstilling, og tryk på DELETE i 5 sekunder for at slette alle ugetimerindstillinger. Ret fjernbetjeningen mod indendørsenheden.

* Når ugetimeren er aktiveret, lyser den dag i ugen, der er foretaget timerindstillinger for.

Tryk på WEEKLY TIMER for at deaktivere ugetimeren. (WEEKLY slukkes).

Bemærk:

De gemte indstillinger slettes ikke, när ugetimeren deaktiveres.

Kontrol af ugetimerindstilling

1 Tryk på EDIT/SEND SET for at gå til ugetimerindstilling. * SET blinker.

2 Tryk på DAY eller 1\~4 for at se indstillingen for en bestemt dag eller et nummer.
Tryk på CANCEL for at forlade ugetimerindstilling.

Bemærk:

Når alle dage i ugen er valgt til visning af indstillingerne, og der er en anden indstilling blandt dem, vises - - - - - °.

RENG∅RING

Vejledning:

• Sluk for strømtilførslen eller på afbryderen før rengøringen.
• Pas på ikke at røre ved metaldelene med hænderne.
• Brug ikke rensebenzin, fortynder, skurepulver eller insektmidler.
• Brug kun fortyndede milde rengøringsmidler.

• Brug ikke en skurebørste, hård svamp eller lignende.

• Undlad at lade den vandrette vinge ligge i vand eller skylle den.

• Brug ikke vand, der er varmere end 50°C.
• Udsæt ikke dele for direkte sollys, varme eller åben ild for at tørre dem.
• Vær forsigtig, da ventilatoren ellers kan revne eller gå i stykker på anden vis.

• Rengøres hver 2. uge
- Fjern snavs med en støvsuger, eller skyl filteret med vand.
- Tør det omhyggeligt i skyggen efter afvaskning med vand.

Luftrensningsfilter (Sølv-ion-filter til luftrenser, ekstraudstyr)

Hver 3. måned:

• Fjern snavs med en støvsuger.
  Hvis snavset ikke kan fjernes vha. en støvsuger:
• Læg filteret og dets ramme i blød i lunkent vand, og skyl det bagefter.
• Tør det omhyggeligt i skyggen efter vask. Monter alle tappe på luftfilteret.

Hvert år:

- Udskift det med et nyt luftrensningsfilter for at opnå den bedste ydeevne.

• Delnummer MAC-2370FT-E

Træk for at fjerne luftfilteret

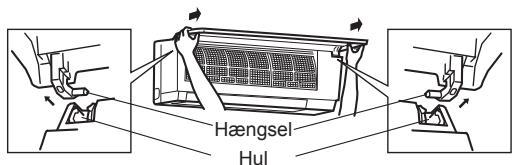

Frontpanel

Hængsel Hul

1. Løft frontpanelet, til der høres en kliklyd.
2. Tag fat i hængslerne, og træk for at fjerne det som vist i illustrationen herover.
3. Tør det af med en blød, tør klud, eller skyl det med vand.

4. Lad det ikke ligge i vand i mere end to timer.
   • Tør det omhyggeligt i skyggen.

5. Monter frontpanelet i omvendt rækkefølge af afmonteringen. Luk frontpanelet omhyggeligt, og tryk på de steder, der er angivet med pilene.

Vigtigt

• Rengør filtrene med jævne mellemrum for at opnå den bedste ydeevne og reducere strømforbruget.
• Snavsede filtre forårsager kondensering i airconditionanlægget, som medvirker til svampevækst som f.eks. skimmel. Det anbefales derfor at rengøre luftfiltrene hver 2. uge.

Disse oplysninger er baseret på RÅDETS FORORDNING (EU) Nr. 528/2012

MODELNAVN	Behandlet artikel (Delnavne)	Virksomme stoffer (CAS-nummer)	Egenskab	Brugsanvisning (Information om sikker håndtering)
MSZ-SF25/35/42/50VE3	FILTER	Sølvnatriumhydrogenzirconiumfosfat (265647-11-8)2-octyl-2H-isothiazol-3-one (OIT) (26530-20-1)	Antibakteriel Antiskimmel	Dette produkt må kun anvendes i overensstemmelse med anvisningerne i brugsanvisningen og til det tilsigtede formål.Tag ikke produktet i munden. Opbevares utilgængeligt for børn.
MAC-2370FT-E	FILTER	Sølv-zink-zeolit (130328-20-0)	Antibakteriel	Dette produkt må kun anvendes i overensstemmelse med anvisningerne i brugsanvisningen og til det tilsigtede formål.Tag ikke produktet i munden. Opbevares utilgængeligt for børn.

Hvis der er TEGN på, at der er OPSTÅET PROBLEMER

Hvis enheden stadig ikke fungerer, selv efter at dette er kontrolleret, skal du ophøre med at anvende airconditionanlægget og kontakte forhandleren.

Symptom	Forklaring og kontrolpunkter
Indendørsenhed
Enheden kan ikke betjenes.	Er afbryderen aktiveret?Er strømforsyningsstikket sat i?Er ON-timeren indstillet?Side 6
Den vandrette vinge bevæger sig ikke.	Er den vandrette og den lodrette vinge monteret korrekt?Er ventilatorens beskyttelsesdæksel deformeret?Når der tændes på kontakten, nulstilles de vandrette vingers position i ca. et minut. Efter nulstillingen genoptages normal drift af de vandrette vinger. Det samme gør sig gældende i nødkølingsfunktion.
Enheden kan ikke bruges i ca. 3 minutter, efter at den er startet igen.	Dette beskytter enheden via instruktioner fra mikro-processoren. Vent.
Der udsendes tåge fra udblæsningen på indendørsenheden.	Den kølige luft fra enheden nedkøler hurtigt fugten i rummets luft, hvorved der dannes tåge.
Svingfunktionen af den VAND-RETTE VINGE afbrydes et øjeblik og startes så igen.	Dette sker for at svingfunktionen af den VAND-RETTE VINGE kan fungere normalt.
Når SWING (SVING) vælges i funktionen afkøling/tørring/ventilation (COOL/DRY/FAN), bevæger den nederste vandrette vinge sig ikke.	Det er normalt, at den nederste vandrette vinge ikke bevæger dig, når SWING (SVING) vælges i funktionen afkøling/tørring/ventilation (COOL/DRY/FAN).
Luftstrømmens retning ændres under anvendelsen.Retningen af den vandrette vinge kan ikke indstilles med fjernbetjeningen.	Når enheden arbejder i afkølingstilstand (COOL) eller tørretilstand (DRY), og driften fortsætter med luftstrømmen rettet nedad i 0,5 til 1 time, sættes retningen af luftstrømmen automatisk til opadrettet position for at forhindre, at kondenseret vand drypper ned.Hvis luftgennemstrømningstemperaturen er for lav under opvarmning, eller når der udføres afrimning, indstilles den vandrette vingeposition automatisk til vandret.
Funktionen stoppes i ca. 10 minutter i opvarmningsfunktionen.	Udendørsenheden er i optøningstilstand.Dette sker i løbet af maks. 10 minutter, så vent venligst. (Når udendørstemperaturen er for lav, eller luftfugtigheden er for høj, dannes der frost.)
Enheden begynder selv at arbejde, når der tændes for strømmen, selvom den ikke modtager signal fra fjernbetjeningen.	Disse modeller er udstyret med en automatisk genstartsfunktion. Når hovedafbryderen slukkes, uden at enheden er stoppet med fjernbetjeningen, og derefter tændes igen, vil enheden automatisk starte i den samme tilstand, som var indstillet med fjernbetjeningen, lige inden hovedafbryderen blev slukket. Se “Automatisk genstartsfunktion”.Side 4
De to vandrette vinger rører ved hinanden. De vandrette vinger er i en unormal position. De vandrette vinger vender ikke tilbage til korrekt “lukket position”.	Gør et af følgende:Sluk og tænd på afbryderen. Kontroller, at de vandrette vinger flyttes til korrekt “lukket position”.Start og stop nødkølingsfunktionen, og kontroller, at de vandrette vinger flyttes til korrekt “lukket position”.
Når rumtemperaturen når den indstillede temperatur i funktionen afkøling/tørring (COOL/DRY) , stopper udendørsenheden, og indendørsenheden kører med lav hastighed.	Når rumtemperaturen afviger fra den indstillede temperatur, begynder indendørsventilatoren at køre i henhold til indstillingerne på fjernbetjeningen.
Indendørsenheden bliver misfarvet med tiden.	Selvom plastik bliver gult som følge af påvirkning af faktorer som ultraviolet lyd og temperatur har dette ingen virkning på produktets funktioner.
Multisystem
Den indendørsenhed, som ikke arbejder, bliver varm, og fra enheden kommer en lyd af rindende vand.	Der løber konstant en lille smule kølevæske ind i indendørsenheden, selvom den ikke er i drift.
Når der vælges opvarmningsdrift, starter driften ikke med det samme.	Hvis driften startes under afrimning af udendørsenheden, tager det nogle få minutter (maks. 10 minutter), før der blæses varm luft ud.
Udendørsenhed
Ventilatoren i udendørsenheden roterer ikke, selvom kompressoren kører. Selvom ventilatoren begynder at rotere, stopper den hurtigt.	Når udetemperaturen er lav under afkølingsdrift, kører ventilatoren periodisk for at opretholde en tilstrækkelig kølekapacitet.
Der siver vand ud af udendørsenheden.	Under funktionerne AFK∅LING og T∅R er rør eller rørforbindelsessektionerne kolde, hvorfor der dannes kondens.Under opvarmningsfunktionen drypper der kondens-vand fra varmeveksleren.Under opvarmningsfunktionen tør optøningsfunktionen det frose vand på udendørsenheden, så det drypper ned.
Der kommer hvid rør fra udendørsenheden.	I opvarmningsdrift opstår der ved optøningsfunktionen damp, som ligner hvid røg.

Symptom	Forklaring og kontrolpunkter
Fjernbetjening
Displayet på fjernbetjeningen fremkommer ikke eller svagt. Indendørsenheden reagerer ikke på fjernbetjeningssignalet.	Er batterierne brugt op?Side 3Er polariteten (+, -) på batterierne korrekt?Side 3Er der blevet trykket på en knap på fjernbetjeningen til et andet elektrisk apparat?
Køler eller varmer ikke
Rummet kan ikke køles eller opvarmes tilstrækkeligt.	Er temperaturindstillingen i orden?Side 4Er ventilatorindstillingen korrekt? Skift ventilatorha-stigheden til Høj eller Superhøj.Side 5Er filtrene rene?Side 8Er ventilatoren eller varmeveksleren på indendør-senheden ren?Er der nogen genstande, der blokerer luftindsugning eller luftudledning på indendørs- eller udendørsenheden?Er der et vindue eller en dør åben?Det kan tage nogen tid at opnå indstillingstempera-turen, eller den opnås muligvis slet ikke afhængigt af rummets størrelse, den omgivende temperatur osv.
Rummet kan ikke afkøles tilstræk-keligt.	Når der anvendes en ventilator eller et gaskomfur i dette rum, øges afkølingsbehovet, og dette medfører utilstrækkelig afkølingseffekt.Når udetemperaturen er høj, kan køleeffekten være utilstrækkelig.
Rummet kan ikke opvarmes tilstrækkeligt.	Når udetemperaturen er lav, kan varmeeffekten være utilstrækkelig.
Luftstrømmen blæses ikke hurtigt ud i opvarmningsfunktionen.	Vent mens enheden forbereder at blæse varm luft ud.
Luftstrøm
Luften fra indendørsenheden lugter mærkeligt.	Er filtrene rene?Side 8Er ventilatoren eller varmeveksleren på indendør-senheden ren?Enheden kan indsuge lugten af vægge, tæpper, møbler, stoffer osv. og blæse den ud med luften.
Lyd
En knasende lyd høres.	Denne lyd frembringes af udvidelse/sammentrækning af frontpanelet etc. på grund af ændringer i tempera-turen.
Der høres en "rislende" lyd.	Denne lyd høres, når udeluften trækkes ind fra drænslangen, når hætten eller ventilatoren starter, og det får vandet i afløbsslangen til at sprøjte ud.Denne lyd høres også, når udeluften blæser ind i afløbsslangen i stærk blæst.
Der høres en mekanisk lyd fra indendørsenheden.	Det er lyden af relæet, der tænder/slukker kompres-sorens ventilator.
En lyd af rindende vand høres.	Dette er lyden af kølemiddel eller kondensvand, der løber inde i enheden.
Nogle gange kan man høre hvæselyde.	Dette er lyden, der høres, når kølemiddelflowet let i enheden skifter.
Timer
Ugetimeren virker ikke, som den er indstillet til.	Er TÆND/SLUK-timeren indstillet?Side 6Send indstillingsoplysningerne for ugetimeren til indendørsenheden igen. Der lyder et langt bip fra indendørsenheden, når oplysningerne er korrekt modtaget. Der lyder 3 korte bip, hvis oplysningerne ikke er korrekt modtaget. Vær opmærksom på, at oplysningerne modtages korrekt.Side 7Efter et strømsvigt med strømudfald til følge er det indbyggede ur i indendørsenheden ikke korrekt. Derfor virker ugetimeren muligvis ikke normalt.Monter holderen til fjembetjeningen på et sted, hvor signalet kan modtages af indendørsenheden.Side 3
Enheden starter/stopper selv.	Er ugetimeren indstillet?Side 7

I følgende tilfælde skal du slukke for airconditionanlægget og henvende dig til forhandleren.

• Hvis der siver vand ud, eller det drypper fra indendørsenheden.
• Hvis den øvre driftsindikator blinker.
  • Hvis afbryderen udløses ofte.
• Signalet fra fjernbetjeningen modtages ikke i et værelse, hvor et lysstofrør af elektronisk tænd/sluk type (lysstofrør af invertertypen) anvendes.
• Driften af airconditionanlægget forstyrrer radio- eller TV-modtagelse. Det kan være nødvendigt at installere en forstærker til påvirkede apparat.
  • Når der høres en unormal lyd.
• Hvis der konstateres kølemiddellækage.

Hvis KLIMAANLæGGET IKKE SKAL ANVENDES I LÆNGERE TID

1

Anvend afkølingstilstand (COOL) med den højeste temperatur indstillet eller ventilatortilstand (FAN) i 3-4 timer. Side 4

• Det tørrer enheden indvendig.
• Fugt i airconditionanlægget giver gode betingelser for svampevækst som f.eks. skimmel.

2

Tryk på ① OFF/ON for at stoppe driften.

3

Sluk på afbryderen, og/eller tag stikket ud af stikkontakten.

4

Tag alle batterierne ud af fjernbetjeningen.

Når airconditionanlægget skal bruges igen:

1

Rengøring af luftfilteret. Side 8

2

Kontrollér at indendørs- og udendørsenhedens luftind-sugning og luftudledning ikke er blokerede.

3

Kontroller, at jordledningen er korrekt forbundet.

4

Se "KLARG∅RING F∅R ANVENDELSEN", og følg vejledningen. Side 3

INSTALLATIONSSTED OG ELEKTRISK ARBEJDE

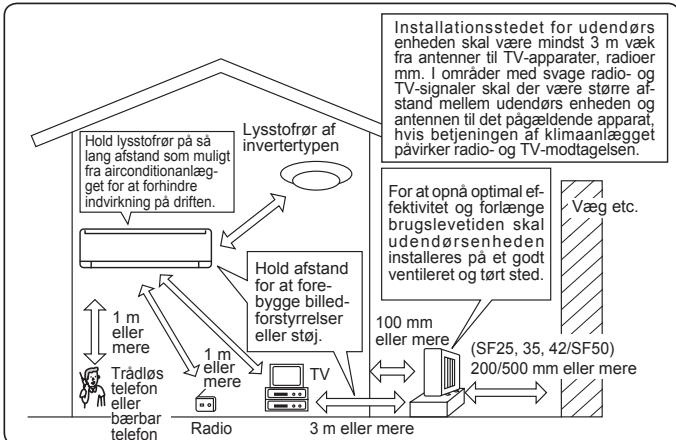

Installationssted

Installer ikke airconditionanlægget på følgende steder:

• Hvor der er meget maskinolie.
• Hvor salt forekommer, f.eks. i kystområder.
- Hvor der frembringes sulfidgas, f.eks. i områder med varme kilder, kloakvand, spildevand.
- Hvor der forekommer oliestænk eller olieholdig røg (f.eks. madlavningsområder og fabrikker, hvor plastikegenskaberne kunne blive ændret og dermed beskadiget).
- Hvor der er højfrekvensapparater eller trådløse apparater.
- Hvor luften fra udendørsenhedens luftudblæsning er blokeret.
- Hvor driftslyden eller luft fra udendørsenheden kan genere naboer.
- En monteringshøjde for indendørsenheden på 1,8 m til 2,3 m anbefales. Kontakt forhandleren, hvis dette ikke er muligt.
- Anvend ikke airconditionanlægget under indendørs byggearbejde, renovering eller voksbehandling af gulve. Før airconditionanlægget anvendes, skal rummet udluftes, när sådan arbejde er udført. Hvis der ikke udluftes, kan der komme fremmedlegemen i airconditionanlægget, hvilket kan medføre vandlækage eller spredning af kondens.
    L["Installationsstedet for udendørs enheden skal være mindst 3 m væk fra antener til TV-apparater, radioer mm. I områder med svage radio- og TV-signaler skal der være større afstand mellem udendørs enheden og antennen til det pågældende apparat, hvis betjeningen af klimaanlægget påvirker radio- og TV-modtagelsen."]

Elektrisk installation

• Sørg for et specielt kredsløb til strømforsyning af airconditionanlægget.
• Sørg for at afbryderens kapacitet er korrekt.

Henvend dig til forhandleren, hvis du har spørgsmål.

SPECIFICATIONER

Model	Indstil navn		MSZ-SF25VE3(H)		MSZ-SF35VE3(H)		MSZ-SF42VE3(H)		MSZ-SF50VE3(H)
	Indendørs		MSZ-SF25VE3		MSZ-SF35VE3		MSZ-SF42VE3		MSZ-SF50VE3
	Udendørs		MUZ-SF25VE(H)		MUZ-SF35VE(H)		MUZ-SF42VE(H)		MUZ-SF50VE(H)
Funktion			Afkøling	Opvarmning	Afkøling	Opvarmning	Afkøling	Opvarmning	Afkøling	Opvarmning
Strømforsyning			~ /N, 230 V, 50 Hz
Kapacitet		kW	2,5	3,2	3,5	4,0	4,2	5,4	5,0	5,8
Indgang		kW	0,60	0,78	1,08	1,03	1,34	1,58	1,66	1,70
Vægt	Indendørs	kg	10
	Udendørs	kg	31		31		35		55
Kølevæskekapacitet (R410A)		kg	0,70		0,80		1,15		1,55
IP-kode	Indendørs		IP 20
	Udendørs		IP 24
Tilladt overdriftstryk	LP ps	MPa	1,64
	HP ps	MPa	4,15
Støjniveau	Indendørs (superhøj/høj/med./langsom/Stille)	dB(A)	42/36/30/24/19	45/39/34/24/19	42/36/30/24/19	46/40/34/24/19	42/38/34/31/26	47/42/36/31/26	45/40/36/33/28	49/43/38/33/28
	Udendørs	dB(A)	47	48	49	50	50	51	52	52

Garanteret operationsområde

		Indendørs	Udendørs
			MUZ-SF25/35/42/50VE	MUZ-SF25/35/42/50VEH
Afkøling	∅vre grænse	32°C DB23°C WB	46°C DB—	46°C DB—
	∅vre grænse	21°C DB15°C WB	-10°C DB—	-10°C DB—
Op-varmning	∅vre grænse	27°C DB—	24°C DB18°C WB	24°C DB18°C WB
	∅vre grænse	20°C DB—	-15°C DB-16°C WB	-20°C DB-21°C WB

DB: Tørtemperatur
WB: Vådtemperatur

Bemærk:

Nominel effekt
Afkøling —	Indendørs:	27°C DB, 19°C WB
	Udendørs:	35°C DB
Opvarmning —	Indendørs:	20°C DB
	Udendørs:	7°C DB, 6°C WB

INNEHÅLL

■ SÄKERHETSFÖRESKRIFTER 1
■ KASSERING 2
■ DELARNAS NAMN 3
■ FÖRBEREDELSER FÖRE ANVÄNDNING 3
■ VAL AV DRIFTLÄGEN 4
■ FLÄKTHASTIGHET OCH JUSTERING AV LUFTFLÖDETS RIKTNING 5
■ I-SAVE-DRIFT 6
■ EKONOMIKYLFUNKTIONENS (ECONO COOL) 6
■ TIMERFUNKTION (ON/OFF-TIMER) 6
■ ANVÄNDA VECKOTIMERN 7
■ RENGÖRING 8
■ NÄR DU TROR ATT DET HAR UPPSTÄTT PROBLEMV 9
■ NÄR LUFTKONDITIONERINGEN INTE SKA ANVÄNDAS UNDER LÄNGRE TID 10
■ INSTALLATIONSPLATS OCH ELARBETE 10
■ SPECIFICATIONER 10

SÄKERHETSFÖRESKRIFTER
