KULLANIM KILAVUZU PFZ 500 E BOSCH

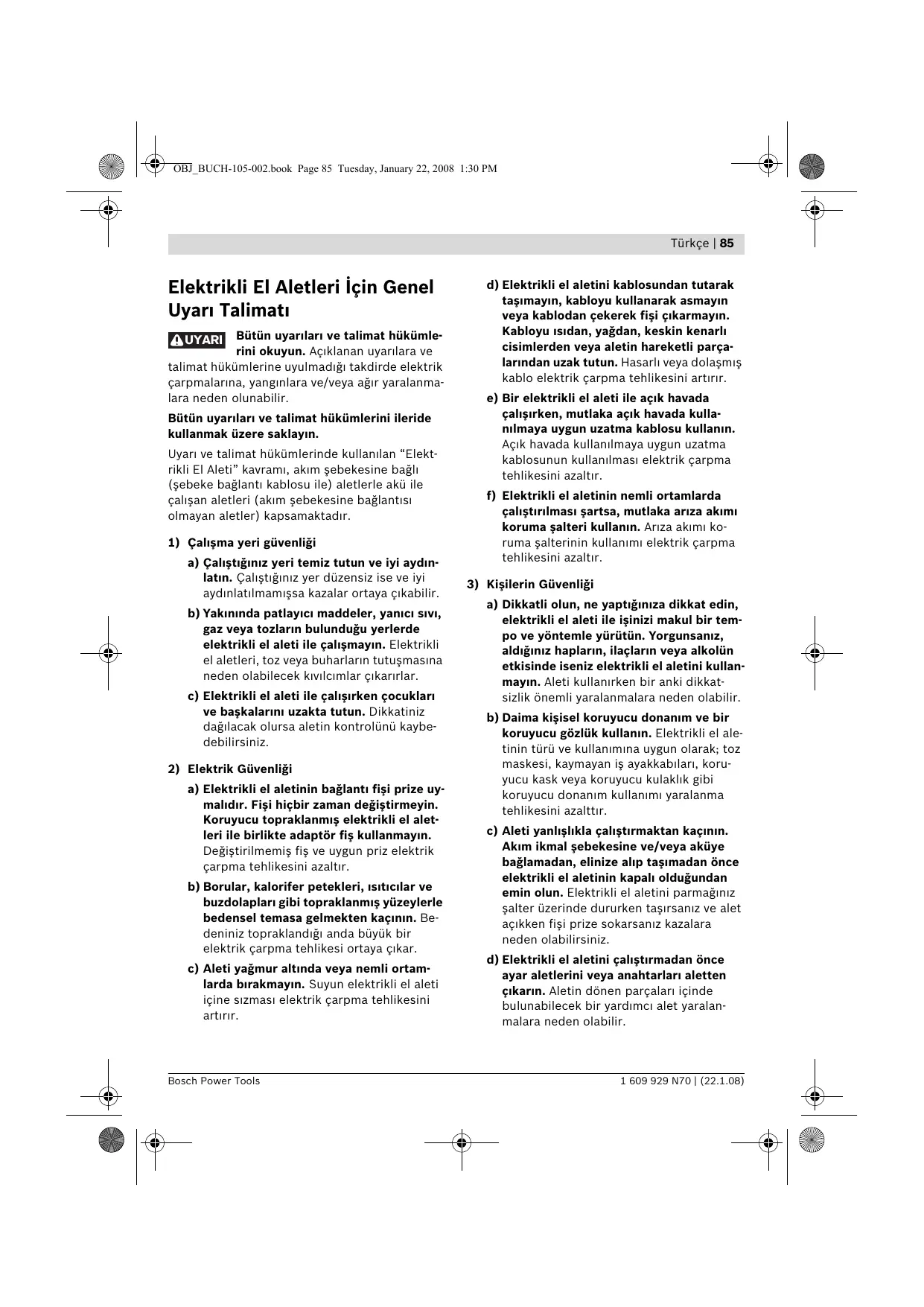

Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir. UYARI Bütün uyarlar ve talimat hükümlerini ileride kullanmak üzere saklayn. Uyar ve talimat hükümlerinde kullanlan “Elektrikli El Aleti” kavram, akm şebekesine bağl (şebeke bağlant kablosu ile) aletlerle akü ile çalşan aletleri (akm şebekesine bağlants olmayan aletler) kapsamaktadr.

1) Çalşma yeri güvenliği

a) Çalştğnz yeri temiz tutun ve iyi aydnlatn. Çalştğnz yer düzensiz ise ve iyi aydnlatlmamşsa kazalar ortaya çkabilir. b) Yaknnda patlayc maddeler, yanc sv, gaz veya tozlarn bulunduğu yerlerde elektrikli el aleti ile çalşmayn. Elektrikli el aletleri, toz veya buharlarn tutuşmasna neden olabilecek kvlcmlar çkarrlar. c) Elektrikli el aleti ile çalşrken çocuklar ve başkalarn uzakta tutun. Dikkatiniz dağlacak olursa aletin kontrolünü kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlant fişi prize uymaldr. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmş elektrikli el aletleri ile birlikte adaptör fiş kullanmayn. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltr. b) Borular, kalorifer petekleri, stclar ve buzdolaplar gibi topraklanmş yüzeylerle bedensel temasa gelmekten kaçnn. Bedeniniz topraklandğ anda büyük bir elektrik çarpma tehlikesi ortaya çkar. c) Aleti yağmur altnda veya nemli ortamlarda brakmayn. Suyun elektrikli el aleti içine szmas elektrik çarpma tehlikesini artrr. Bosch Power Tools d) Elektrikli el aletini kablosundan tutarak taşmayn, kabloyu kullanarak asmayn veya kablodan çekerek fişi çkarmayn. Kabloyu sdan, yağdan, keskin kenarl cisimlerden veya aletin hareketli parçalarndan uzak tutun. Hasarl veya dolaşmş kablo elektrik çarpma tehlikesini artrr. e) Bir elektrikli el aleti ile açk havada çalşrken, mutlaka açk havada kullanlmaya uygun uzatma kablosu kullann. Açk havada kullanlmaya uygun uzatma kablosunun kullanlmas elektrik çarpma tehlikesini azaltr. f) Elektrikli el aletinin nemli ortamlarda çalştrlmas şartsa, mutlaka arza akm koruma şalteri kullann. Arza akm koruma şalterinin kullanm elektrik çarpma tehlikesini azaltr.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptğnza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanz, aldğnz haplarn, ilaçlarn veya alkolün etkisinde iseniz elektrikli el aletini kullanmayn. Aleti kullanrken bir anki dikkatsizlik önemli yaralanmalara neden olabilir. b) Daima kişisel koruyucu donanm ve bir koruyucu gözlük kullann. Elektrikli el aletinin türü ve kullanmna uygun olarak; toz maskesi, kaymayan iş ayakkablar, koruyucu kask veya koruyucu kulaklk gibi koruyucu donanm kullanm yaralanma tehlikesini azalttr. c) Aleti yanlşlkla çalştrmaktan kaçnn. Akm ikmal şebekesine ve/veya aküye bağlamadan, elinize alp taşmadan önce elektrikli el aletinin kapal olduğundan emin olun. Elektrikli el aletini parmağnz şalter üzerinde dururken taşrsanz ve alet açkken fişi prize sokarsanz kazalara neden olabilirsiniz. d) Elektrikli el aletini çalştrmadan önce ayar aletlerini veya anahtarlar aletten çkarn. Aletin dönen parçalar içinde bulunabilecek bir yardmc alet yaralanmalara neden olabilir. 1 609 929 N70 | (22.1.08) OBJ_BUCH-105-002.book Page 86 Tuesday, January 22, 2008 1:30 PM 86 | Türkçe e) Çalşrken bedeniniz anormal durumda olmasn. Çalşrken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve tak takmayn. Saçlarnz, giysileriniz ve eldivenlerinizi aletin hareketli parçalarndan uzak tutun. Bol giysiler, uzun saçlar veya taklar aletin hareketli parçalar tarafndan tutulabilir. g) Toz emme donanm veya toz tutma tertibat kullanrken, bunlarn bağl olduğundan ve doğru kullanldğndan emin olun. Toz emme donanmnn kullanm tozdan kaynalanabilecek tehlikeleri azaltr.

4) Elektrikli el aletlerinin özenle kullanm ve

bakm a) Aleti aşr ölçede zorlamayn. Yaptğnz işe uygun elektrikli el aletleri kullann. Uygun performansl elektrikli el aleti ile, belirlenen çalşma alannda daha iyi ve güvenli çalşrsnz. b) Şalteri bozuk olan elektrikli el aletini kullanmayn. Açlp kapanamayan bir elektrikli el aleti tehlikelidir ve onarlmaldr. c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çkarmadan önce, herhangi bir aksesuar değiştirirken veya aleti elinizden brakrken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlşlkla çalşmasn önler. d) Kullanm dş duran elektrikli el aletlerini çocuklarn ulaşamayacağ bir yerde saklayn. Aleti kullanmay bilmeyen veya bu kullanm klavuzunu okumayan kişilerin aletle çalşmasna izin vermeyin. Deneyimsiz kişiler tarafndan kullanldğnda elektrikli el aletleri tehlikelidir. e) Elektrikli el aletinizin bakmn özenle yapn. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadğn, hareketli parçalarn kusursuz olarak işlev görüp görmediklerini ve skşp skşmadklarn, 1 609 929 N70 | (22.1.08) parçalarn hasarl olup olmadğn kontrol edin. Aleti kullanmaya başlamadan önce hasarl parçalar onartn. Birçok iş kazas elektrikli el aletlerinin kötü bakmndan kaynaklanr. f) Kesici uçlar daima keskin ve temiz tutun. Özenle bakm yaplmş keskin kenarl kesme uçlarnn malzeme içinde skşma tehlikesi daha azdr ve daha rahat kullanm olanağ sağlarlar. g) Elektrikli el aletini, aksesuar, uçlar ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullann. Bu srada çalşma koşullarn ve yaptğnz işi dikkate aln. Elektrikli el aletlerinin kendileri için öngörülen alann dşnda kullanlmas tehlikeli durumlara neden olabilir.

a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartn. Bu sayede aletin güvenliğini sürekli hale getirirsiniz. Alete özgü güvenlik talimat f Ellerinizi kesme yaplan yerden uzak tutun. İş parçasn alttan kavramayn. Testere bçağ ile temas yaralanmalara neden olabilir. f Aleti daima çalşr durumda iş parçasna temas ettirin. Aksi takdirde dişler iş parçasna taklabilir ve geri tepme kuvveti oluşabilir. f İşiniz bittikten sonra aleti kapatn ve testere bçağ tam olarak durduktan sonra kesme yerinden çkarn. Bu yolla geri tepme kuvvetinin oluşmasn engellersiniz ve aleti güvenli bir biçimde elinizden brakabilirsiniz. f Sadece hasar görmemiş, kusursuz testere bçaklar kullann. Eğilmiş veya körelmiş testere bçaklar krlabilir veya geri tepme kuvvetlerine neden olabilir. f Aleti kapattktan sonra testere bçağn yan taraftan bastrarak frenlemeyin. Testere bçağ hasar görebilir, krlabilir veya bir geri tepme kuvveti oluşabilir. Bosch Power Tools OBJ_BUCH-105-002.book Page 87 Tuesday, January 22, 2008 1:30 PM Türkçe | 87 f Malzemeyi iyi biçimde skn. İş parçasn eliniz veya ayağnzla desteklemeyin. Döner haldeki testereyi hiçbir nesneye veya yere temas ettirmeyin. Geri tepme tehlikesi vardr. f Görünmeyen ikmal hatlarn tespit etmek üzere uygun tarama cihazlar kullann veya mahalli ikmal şirketlerinden yardm aln. Elektrik kablolaryla temas yanklara ve elektrik çarpmasna neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasna neden olabilir. f Çalşrken alet ucunun görünmeyen elektrik akm ileten kablolara veya aletin kendi şebeke kablosuna temas etme olaslğ varsa elektrikli el aletini sadece izolasyonlu tutamağndan tutun. Elektrik gerilimi ileten kablolarla temasa gelinince elektrikli el aletinin metal parçalar da elektrik gerilimine maruz kalr ve elektrik çarpmasna neden olunur. Fonksiyon tanm Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir. Usulüne uygun kullanm Bu alet; sabit bir danayamak yardm ile ahşap, plastik, metal ve yap malzemelerinin kesilmesi için geliştirilmiştir. Bu alet ayn zamanda düz kesme işlerine de uygundur. Ancak testere bçağ tavsiyelerine uyulmaldr. Şekli gösterilen elemanlar Şekli gösterilen elemanlarn numaralar grafik sayfasndaki elektrikli el aleti resmindeki numaralarla ayndr. f Çalşrken elektrikli el aletini iki elinizle skca tutun ve duruş pozisyonunuzun güvenli olmasna dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanlr. 1 Testere bçağ* f İş parçasn emniyete aln. Bir germe tertibat veya mengene ile sabitlenen iş parças elle tutmaya oranla daha güvenli tutulur. 5 Açma/kapama şalteri emniyeti f Çalşma yerinizi daima temiz tutun. Malzeme karşmlar özellikle tehlikelidir. Hafif metal tozlar yanabilir veya patlayabilir. 2 Klavuz dayamak 3 El koruma parças 4 Açma/kapama şalteri 6 SDS-testere bçağ yuvas 7 SDS-testere bçağ yuvas sürgüsü *Şekli gösterilen veya tanmlanan aksesuar standart teslimat kapsamnda değildir. f Elinizden brakmadan önce elektrikli el aletinin tam olarak durmasn bekleyin. Alete taklan uç skşabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. f Elektrikli el aletinizi hasarl kablo ile kullanmayn. Çalşma srasnda kablo hasar görecek olursa, dokunmayn ve kabloyu hemen prizden çekin. Hasarl koblolar elektrik çarpma tehlikesini artrr. Bosch Power Tools 1 609 929 N70 | (22.1.08) OBJ_BUCH-105-002.book Page 88 Tuesday, January 22, 2008 1:30 PM 88 | Türkçe

temel kullanm alanlarn temsil eder. Ancak elektrikli el aleti başka kullanm alanlarnda kullanlrken, farkl uçlarla kullanlrken veya yetersiz bakmla kullanlrken, titreşim seviyesi belirtilen değerden farkl olabilir. Bu da toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde artrabilir. Titreşim yükünü tam olarak tahmin edebilmek için aletin kapal olduğu veya çalştğ halde kullanlmadğ süreler de dikkate alnmaldr. Bu, toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir. Titreşimin kullancya bindirdiği yük için önceden ek güvenlik önlemleri aln. Örneğin: Elektrikli el aletinin ve uçlarn bakm, ellerin scak tutulmas, iş aşamalarnn organize edilmesi.

2,0 Teknik veriler Tilki kuyruğu PFZ 500 E Ürün kodu 3 603 C98 0..

Strok says kontrolü Strok Maks. kesme derinliği – Ahşapta – Çelikte, alaşmsz – Plastikte (maksimum boru çap) Ağrlğ EPTA-Procedure 01/2003’e göre Koruma snf / II Veriler [U] 230/240 V’luk anma gerilimleri için geçerlidir. Daha düşük gerilimlerde ve ülkelere özgü tiplerde bu veriler değişebilir. Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir. Gürültü/Titreşim bilgisi Ölçüm değerleri EN 60745’e göre tespit edilmiştir. Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basnc seviyesi 88 dB(A); gürültü emisyonu seviyesi 99 dB(A). Tolerans K=3 dB. Koruyucu kulaklk kullann! Toplam titreşim değeri (üç yönün vektör toplam) EN 60745'e göre tespit edilmiştir: Ahşabn kesilmesi: Titreşim emisyon değeri ah =8,0 m/sn2, tolerans K=2,0 m/sn2. Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandrlmş bir ölçme yöntemi ile tespit edilmiştir ve elektrikli el aletlerinin karşlaştrlmasnda kullanlabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin 1 609 929 N70 | (22.1.08) Tek sorumlu olarak “Teknik veriler” bölümünde tanmlanan bu ürünün: 2004/108/EG ile 98/37/EG yönetmelikleri hükümleri uyarnca (28.12.2009 tarihine kadar) ve 2006/42/EG yönetmelikle hükümleri uyarnca da (29.12.2009 tarihinden itibaren) EN 60745 normlarna veya bu normlara ait normatif belgelere uygunluğunu beyan ederiz. Teknik belgelerin bulunduğu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification

11.12.2007, Robert Bosch GmbH, Power Tools Division

D-70745 Leinfelden-Echterdingen Montaj Testere bçağnn taklmas/değiştirilmesi f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. Bosch Power Tools OBJ_BUCH-105-002.book Page 89 Tuesday, January 22, 2008 1:30 PM Türkçe | 89 f Testere bçağn takarken koruyucu eldiven kullann. Testere bçağna temas yaralanmalara neden olabilir. f Testere bçaklarn değiştirirken testere bçağ kovannda ahşap veya metal parçack kalntlarnn bulunmamasna dikkat edin. Testere bçağnn seçilmesi Sadece işlenecek malzmemeye uygun testere bçaklar kullann. Tavsiye edilen testere bçağ genel görünüşünü bu talimatan sonunda bulabilirsiniz. Sadece M-şaftl testere bçaklar kullann. İşletim Çalştrma f Şebeke gerilimine dikkat edin! Akm kaynağnn gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmaldr. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalştrlabilir. Açma/kapama Testere bçağnn taklmas (Baknz: Şekil A) Elektrikli el aletini çalştrmak için önce kapama/şalteri emniyetine basn 5 ve sonra açma kapama şalterine basn ve açma/kapama şalterini 4 basl konumda tutun. Testere bçağn 1 kilitleme yapncaya kadar SDS-testere bçağ kovanna 6 sürün. Elektrikli el aletini kapamak için açma/kapama şalterini 4 brakn. f Testere bçağnn yerine skca oturup oturmadğn kontrol edin. Gevşek testere bçağ dşar frlayabilir ve sizi yaralayabilir. Strok says kontrolü Testere bçağnn çkarlmas (Baknz: Şekil B) SDS-testere bçağ sürgüsünü 7 ok yönüne itin ve testere bçağn 1 çekerek çkarn. Toz ve talaş emme f Kurşun içeren boyalar, baz ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çkan toz sağlğa zararl olabilir. Bu tozlara temas etmek veya bu tozlar solumak allerjik reaksiyonlara ve/veya kullancnn veya onun yaknndaki kişilerin nefes alma yollarndaki hastalklara neden olabilir. Kayn veya meşe gibi baz ağaç tozlar kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanlan katk maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafndan işlenmelidir. – Çalşma yerinizi iyi bir biçimde havalandrn. – P2 filtre snf filtre takl soluk alma maskesi kullanmanz tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun. Bosch Power Tools Açma/kapama şalteri 4 üzerine uyguladğnz bastrma kuvvetini artrarak veya azaltarak çalşr durumdaki aletin strok saysn kademesiz olarak ayarlayabilirsiniz. Gerekli strok says işlenen malzeme ve çalşma koşullarna bağl olup, deneme yolu ile belirlenebilir. Testere bçağn iş parças üzerine oturturken ve alüminyum ile plastikleri keserken düşük strok says tavsiye edilir. Çalşrken dikkat edilecek hususlar Öneriler f Hafif yap malzemelerini keserken malzeme üreticisinin yasal uyarlarna ve tavsiyelerine uyun. f Bu elektrikli el aleti ile içten kesme işleri yapmayn. Aksi takdirde geri tepme tehlikesi doğar. Ahşap, yonga levha, yap malzemesi ve benzerlerini kesmeye başlamadan önce bunlar içinde çivi veya vida gibi yabanc maddelerin bulunup bulunmadğn kontrol edin ve varsa bunlar çkarn. Uygun testere bçaklar ile çivili tahtalar da kesebilirsiniz. 1 609 929 N70 | (22.1.08) OBJ_BUCH-105-002.book Page 90 Tuesday, January 22, 2008 1:30 PM 90 | Türkçe Elektrikli el aletini açn ve işlenecek olan iş parçasna yaklaştrn. Elektrikli el aletini ki elinizle skca tutun ve klavuz dayamağ 2 iş parçasna daydktan sonra makul bir bastrma ve tempo ile malzemeyi kesin. Hzl ve temiz bir kesme yapabilmek için elektrikli el aletini geleneksel el testeresi gibi ileri geri hareket ettirin. (Baknz: Şekil C). Kesme işi sona erince elektrikli el aletini kapatn. Testere bçağ skşacak olursa aleti hemen kapatn. Uygun bir aletle testere bçağn biraz gevşetin ve sonra testereyi malzemeden dşar çekin. Hizal kesme (Baknz: Şekil D) Esnek bimetal testere bçaklar ile örneğin su borular ve benzeri çkntl malzemeler duvarla ayn hizada kesilebilir. f Testere bçağ uzunluğunun kesilecek iş parças çapndan daima daha uzun olmasna dikkat edin. Geri tepme tehlikesi vardr. Testere bçağn doğrudan duvara dayayn ve yana doğru hafifçe bastrarak taban levhasnn duvara bütün yüzeyi ile dayanmasn sağlayn. Testereyi çalştrn ve yana doğru sabit bastrma kuvveti uygulayarak iş parçasn kesin. Soğutma ve yağlama maddesi Metalleri keserken malzemenin snmas nedeniyle kesme hattna soğutma veya yağlama maddesi sürmelisiniz. Bakm ve servis Bakm ve temizlik f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. f İyi ve güvenli çalşabilmek için elektrikli el aletini ve havalandrma deliklerini daima temiz tutun. Testere bçağ kovann basnçl hava veya yumuşak bir frça ile temizleyin. Temizliğe başlamadan önce testere bçağn elektrikli el aletinden çkarn. Testere bçağ kovann uygun yağlama maddesi kullanarak her zaman işlevsel tutun. Elektrikli el aleti aşr ölçüde kirlenirse işlev bozukluklar ortaya çkabilir. Bu nedenle çok toz çkaran malzemeyi alttan veya baş üzerinde kesmeyin. Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arza yapacak olursa, onarm Bosch elektrikli aletleri için yetkili bir serviste yaplmaldr. Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz. Müşteri servisi ve müşteri danşmanlğ Müşteri servisleri ürününüzün onarm ve bakm ile yedek parçalarna ait sorularnz yantlandrr. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz: www.bosch-pt.com Bosch müşteri servisi timi satn alacağnz ürünün özellikleri, bu ürünün kullanm ve ayar işlemleri hakkndaki sorularnz ile yedek parçalarna ait sorularnz memnuniyetle yantlandrr. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Müşteri Danşman: +90 (0212) 335 06 66 Müşteri Servis Hatt: +90 (0212) 335 07 52 1 609 929 N70 | (22.1.08) Bosch Power Tools OBJ_BUCH-105-002.book Page 91 Tuesday, January 22, 2008 1:30 PM Türkçe | 91 Tasfiye Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanm merkezine gönderilmelidir. Sadece AB üyesi ülkeler için: Elektrikli el aletini evsel çöplerin içine atmayn! Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayl Avrupa Birliği yönetmeliği ve bunlarn tek tek ülkelerin hukuklarna uyarlanmas uyarnca, kullanm ömrünü tamamlamş elektrikli el aletleri ayr ayr toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanm merkezlerine gönderilmek zorundadr. Değişiklik haklarmz sakldr. Bosch Power Tools 1 609 929 N70 | (22.1.08) OBJ_BUCH-105-002.book Page 92 Tuesday, January 22, 2008 1:30 PM 92 | 1 609 929 N70 | (22.1.08) Bosch Power Tools
