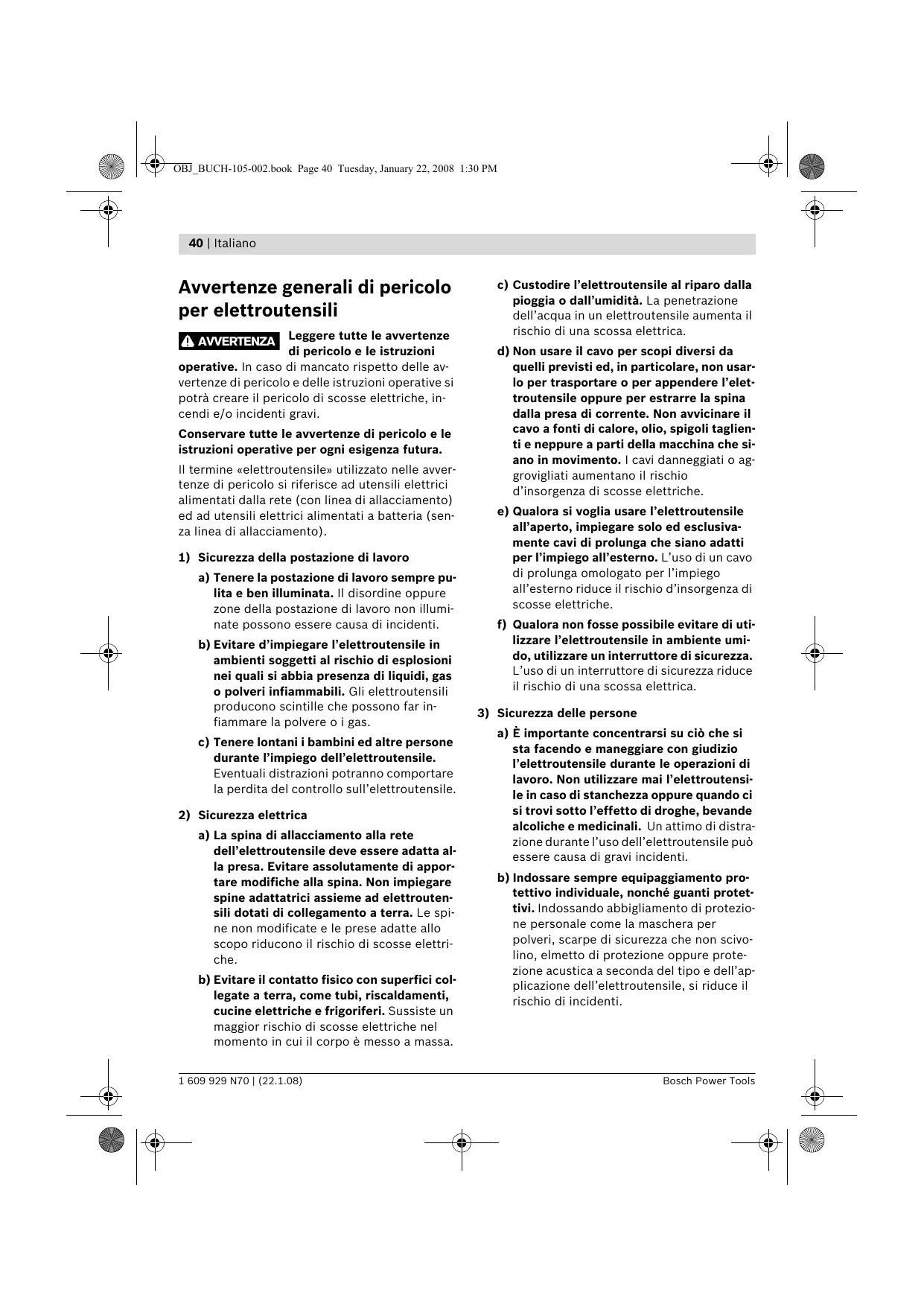

Avvertenze generali di pericolop er eletttroutensili

AVERTENZA Leggere tutte le avvertenze di pericol o le istruzioni

operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si può create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

Il termine «elettroutensile» utilizzato nelle avventenze di pericolò si riferisce ad utensili elettrici alimentati alla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) Sicurezza della postazione di lavoro

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che possono far in-fiammare la polvere o i gas.
c) Tenere lontani i bambini ed altri persone durante l'impiego dell'elettroutensile. Eventuali restrazioni potranno comportare la perdita del controllo sull'elettroutensile.

2) Sicurezza elettrica

a) La spina di allacciamento alla rete dell'elettroutensile delve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettROUTENSili dotati di collegamento a terra. Le spi ne non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici col- tegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l'eletttroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un eletttroutensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'electroutensile oppure per estrarre la spina dalla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o agrovigliati augmentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare I'eletroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per I'impiego all'esterno. L'uso di un cavodi prolunga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido,utilizzare un interrottore di sicurezza. L'uso di un interrottore di sicurezza riduce il rischio di una scossa elettrica.

3) Sicurezza delle persone

a) É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile più essere causa di gravi incidenti.
b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protetivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'application dell'eletttroutensile, si riduce il rischio di incidenti.

Italiano | 41

c) Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore nelle strasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserto, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in agli situazione. In quello modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lentti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) Trattamento accurato ed uso corretto degli eletttroutensili

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile escludamente previsto per il caso. Con un elettroutensile adatto si lavora in modo giigliere e più sicuro nell'ambito della sua potenza di prestazione.

b) Non utilizzato mai elettroutensili con intertturitori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggustato.
c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostitui re parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essereMESSO in funzione involontariamente.
d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano lo to le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengo-no utilizzati da persona non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della machine funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata molto accuratamente.
f) Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentlymente e sono più facile da condurre.
g) Utilizzare l'elettroutensile, gli accessori optionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Cosi facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quali consentiti potra dar luogo a situazioni di pericolo.

42 | Italiano

5) Assistenza

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettroutensile.

Istruzioni di sicurezza specifiche per la macchina

• Tenere le mani sempre lontane alla zona operativa. Mai afferrare con le mani la parte inferiore del pezzo in lavorazione. Toccando la lama vi è un serio rischio di incidente.
  Avvincare l'eeltroutensile alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se l'utensile ad innesto si inceppa nel pezzo in lavorazione.
• Una volta terminata l'operazione di lavoro, spegnere l'elettroutensile ed estrarre la lamai dal taglio eseguito soltanto quando si sarefmina completeness. In quello modo si evita di provocare un contraccolpo e si cui posare l'elettroutensile perché nessun pericolo.
  Utilizzare esclusivamente lame intatte ed in perfetto stato. Lame piegate oppure non affilate possono rompersi oppure provocare un contraccolpo.
  Dopo aver spento la macchina, non cercare di fermare la lama esercitando pressione lateralmente. La lama può subire dei danni, rompersi oppure provocare un contraccolpo.
  Fissare sempre ben saldamente il materiale. Non cercare di tenere il pezzo in lavorazione con la mano o con il piede. Mai toccare oggetti oppure il pavimento con la lama in movimento. Vi è concreto pericolo di contraccollo.
  Al fine di rilevare linee di alimentazione nascoste,utilizzare adatte appearechiature di ricerca oppure rivolgersi alla locale socià erogatrice. Un contatto con linee elettrichecould provocare lo sviluppo di incendi e di scos

se elettriche. Danneggiando linee del gas sicouldere il pericolo di esplosioni.Penetrandouna tubazione dell'acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.

Quando si esuguono lavori in cui vi è pericolo che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppureanche il cavo elettrico della macchina stessa, tenere l'elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche le parti in metallo dell'elettroutensile e provoca quindi una scossa elettrica.
Durante le operazioni di lavoro è necessario tenere l'elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambé le mani.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposto dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono ris-. sultare particolarmente pericolose. La polvere di metalli leggeri cui sono infiammabile ed esplosiva.
Prima di posare l'elettroutensile, attendere sempre fino a quando si sare fermato completamente. L'accessorio cui incepparsi e comportare la perdita di controllo dell'elettroutensile.
Mai utilizzato l'elettroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo nelle scuora. Cavi danneggiati augmentano il rischio di una scossa di corrente elettrica.

Italiano | 43

Descrizione del funzionamento

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo

di scosse elettriche, incendi e/o incidenti gravi.

Uso conforme alle norme

In combinazione con una guida fissa la macchina è idonea per tagliare legname, materiali plastici, metallo e materiali da costruzione. É adatta per eseguire tagli diritti. Attenersi sempre alle indicatezioni relative alle lame.

Componenti illustrati

La numeroazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Lama*
2 Battuta di guida
3 Protezione mano
4 Interrupttore di avvio/arresto
5 Pulsante di sicurezza dell'interruttore di avvio/arresto
6 Attacco SDS per la lama
7 Leva per lo sblocco SDS della lama

*L'accessorio illustrato o descririto nelle istruzioni per l'uso non è compreso nella fornitura standard.

Dati tecnici

Sega a gattuccio		PFZ 500 E
Codice prodotto		3 603 C98 0..
Potenza nominale assorbita	W	500
Numero di corse a vuoto n0	min-1	0-2700
Mandrino portautensile		SDS
Controllo del numero di corse		●
Corsa	mm	23
Max. profondità di taglio - nel legno	mm	150
- nell'acciaio, non legato	mm	10
- in materiale sintetico (max. diametro di tubo)	mm	150
Peso in funzione della EPTA-Procedure 01/2003	kg	2,0
Classe di sicurezza		□/II

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

Si prega di tenere presente il codice prodotto applicativo sulla targhetta di costruzione del Vostro elettROUTensile. Le descrizioni commerciali di singoli elettROUTensili sono variate.

Informazioni sulla rumorosità e sulla vibrazione

Valori misurati conformamente alla norma EN 60745.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 88 dB(A); livello di potenza acustica 99 dB(A). Incertezza della misura K = 3 dB.

Usare la protezione acustica!

Valori totali delle oscillazioni (somma di vettori in tre direzioni) misurati conformmente alla norma EN 60745:

Taglio di legname: Valore di emissione dell'oscillazione a_h = 8,0 ~m / s^2 , Incertezza della misura K = 2,0 ~m / s^2 .

44 | Italiano

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma EN 60745 e più essere utilizzato per confrontare gli elettrottensili. Lo stesso è idoneoanche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'elettroutensile. Qualora

I'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, Il livello di vibrazioni cui differire. Questo cui augmentare sensibilmente la sollecitatione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitatione da vibrazioni bisognerebbe considerare ancê i tempi in cui l'apparecchio è spento oppure è accesso ma non è utilizzato effettivement. Questo può ridurre chiaramente la sollecitatione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operaatore dall'effetto delle vibrazioni come p. es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Dichiarazione di conformità (C)

Assumendone la piena responsabilità, dichiariamo che il prodotto descripto nei «Dati tecnici» è conforme alle seguenti normative ed ai relativi documenti: EN 60745 in base alle prescrizioni delle direttive 2004/108/CE, 98/37/CE (fino al 28.12.2009), 2006/42/CE (a partire dal 29.12.2009).

Fascicolo technique:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Inserimento/sostituzione della lama

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
Montando la lama portare sempre quanti di protezione. Toccando la lama vi è il pericolo di incidenti.
In caso di sostituzione della lama assicurarsi che l'attacco per la lama sua completeness libera da resti di materiale come p. es. trucioli di legno o di metallo.

Selezione della lama

Utilizzare esclusivamente lame per sega che siano adatte al materiale da lavorare.

Una visione d'insieme delle lame consigliate si trova alla fine di queste istruzioni. Applicare esclusivamente lame con un gambo a M.

Inserimento della lama (vedi figura A)

Infilare la lama 1 sino a quando se ne percepisce I'incastro nell'attacco SDS per la lama 6.

Controllare che la lama sia insertita correttamente. Una lama allentata può cadere fuori alla sede e ferire l'opereatore.

Rimozione della lama (vedi figura B)

Premere la leva per lo sblocco SDS della lama 7 in direzione della freccia ed estrarre la lama 1 ti-randola versuso l'esterno.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'operaatore oppure delle persone che si trovano nelle vicinanze. Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particulare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contente amianto delve essere lavorato esclusivamente da personale specializzato.

Italiano | 45

• Provedere per una buona aerazione delippo di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le(norme in vigore nel Vostro paese per i materiali da lavorare.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete deve corrispondere a quella indicata sulla targhetta dell'eletttroutensile. Gli eletttroutensili con l'indicazione di 230 V possono essere collegatianche alla rete di 220 V.

Accendere/spegnere

Per accendere l'elettrottensile azionare prima il pulsante di sicurezza 5 e premere poi l'interruttore di avvio/arresto 4 tenendolo premuto.

Per spegnere l'elettroutensile rilasciare di nuovo l'interruttore di avvio/arresto 4.

Controllo del numero di corse

Aumentando oppure diminuendo la pressione sull'interruttore di avvio/arresto 4 è possible controllare in continuo il numero corse dell'elettroutensile acceso.

Il numero di corse necessario dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e più essere ducque determinato a seconda del caso eseggendo delle prove pratiche.

Si consiglia una riduzione del numero corse all'atto di applicare la lama sul pezzo in lavorazione nonché tagliando materiale in plastica ed alluminio.

Indicazioni operative

Suggerimenti

In caso di lavori di taglio di materiali leggeri da costruzione, rispetto le vigenti norme legislative e le raccomandazioni della casa costruttrice del materiale.

Non eseguire tagli dal centro con l'elettrou-tensile. Vi è concreto pericolo di contraccol-

Prima di eseguire tagli nel legno, pannello di masonite, materiali da costruzione, etc. assicurarsi che non vi siano corpi estranei come chiodi, viti, o simili e, se il caso, rimuoverli.

Utilizzando lame adatte è possibile tagliare ancè legname con chiodi.

Accendere l'eletttroutensile ed avvincinarlo al pezzo in lavorazione. Impugnare l'eletttroutensile saldamente con entramble le mani, applicare la battuta di guida 2 sulla superficie del materiale da lavorare ed eseguire il taglio nel materiale esercitando una pressione uniforme ed avanzando in maniera conforme.

Per eseguire un taglio veloc e pulito, spostare l'elettroutensile da una parte all'altra comme una sega tradizionale. (vedi figura C).

Una volta conclusa l'operazione di lavoro, spe-gnere l'elettroutensile.

Spagnere immediatamente l'elettroutensile quando la lama di taglio si blocca. Utilizzando un utensile adatto, allargare leggermente la fessura di taglio ed estrarre l'elettroutensile.

Taglio a filo (vedi figura D)

Con lame bimetalliche elastiche è possibile p. es. tagliare direttamente a filo di parete elementi costruttivi sporgenti come tubazioni dell'acqua, etc..

Accertarsi che la lama di taglio sia sempre più lunga del diametro del pezzo in lavorazione. Vi è concreto pericolò di contraccolpo.

Poggiare la lama di taglio direttamente alla parete e piegarla leggermente esercitando una leggera pressione sull'elettroutensile, fino a quando il piedino sare arrivato a poggiare sulla parete. Ascendere l'elettroutensile ed eseguire il taglio completo del pezzo in lavorazione esercitando una costante pressione laterale.

Liquido refrigerante/lubrificante

In caso di operazioni di taglio del metallo, al fine di evitare il riscaldamento del materiale si dovrebbe applicare liquido refrigerante oppure lubrificante lungo la linea di taglio.

46 | Italiano

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettrou-tensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.

Pulire preferibilmente l'alloggiamo lo lam con aria compressa oppure con un pennello morbido. Per effettuare la pulizia rimuovere la lam daall'elettroutensile.Mantenere funzionante I'alloggiamo della lamutilizzando un lubrificante adatto.

Forti accumuli di sporcizia dell'eletttroutensile\ puo implicare disturbi del funzionamento. Per\ questo dato, non eseguire tagli alla parte inferiore oppure sovrta testa in caso di materiali che producono molta polvere.

Se nonostante gli accurati procedimenti di produzione e di controllo l'elettroutensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetto di fabbricazione dell'elettroutensile!

Servizio di assistenza ed assistenza clienti

Il servizio di assistenza risponde alle Vostre domane relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabilianche sul sito:

www.bosch-pt.com

Il team assistenza clienti Bosch è a Vostra disposizione per rispondere alle domande relative all'acquisto, impiego e regolazione di apparecchi ed accessori.

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

20156 Milano

Tel.: [phone]

Fax: [phone]

Tel.: Filo diretto con Bosch: [phone] www.Bosch.it

Svizzera

Tel.: [phone]

Fax: [phone]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettROUTensili dismessi tra i rifiuti domestici!

Conformmente alla norma della direttiva CE 2002/96 sui rifui di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione

del receimiento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.
