Produkttyp	Sticksåg
Märke	BOSCH
Modell	PFZ 500 E
Artikelnummer	3 603 C98 0..
Nominell upptagen effekt	500 W
Slagtal i tomgång	0 – 2700 min⁻¹
Slaglängd	23 mm
Max skärdjup i trä	150 mm
Max skärdjup i olegerat stål	10 mm
Max skärdjup i plast	150 mm
Vikt (enligt EPTA 01/2003)	2,0 kg
Skyddsklass	II (dubbelisolerad)
Verktygsfäste	SDS
Elektronisk slagtalsreglering	Ja, variabel via tryck på strömbrytare
Strömförsörjning	Nät, 230/240 V ~ 50/60 Hz
Säkerhet	Startspärr, handskydd, parallellanslag
Underhåll	Rengör ventilationsöppningar, använd tryckluft för bladhållaren, lämplig smörjning
Ljudtrycksnivå	88 dB(A)
Ljudeffektnivå	99 dB(A)
Vibration (sågning i trä)	a_h = 8,0 m/s², incertitud K = 2,0 m/s²
Reservdelar och kundtjänst	Finns hos Boschs kundtjänst (gratisnummer: 0800 05 50 51)

Vanliga frågor - PFZ 500 E BOSCH

Hur byter man sågbladet på PFZ 500 E?

För att byta blad, koppla först bort maskinen. Tryck SDS-spaken (7) framåt för att låsa upp bladet, ta bort det, sätt sedan i ett nytt M-skaftsblad i SDS-bladhållaren (6) tills det klickar. Kontrollera att det sitter ordentligt.

Vilken typ av blad ska man använda för att skära metall?

Använd ett sågblad som är lämpligt för metall, helst bimetal. Se tabellen över rekommenderade blad i slutet av bruksanvisningen. För metall, applicera smörjmedel eller kylmedel längs skärlinjen.

Hur justerar man skärhastigheten?

Hastigheten är variabel beroende på trycket på På/Av-brytaren (4). Lätt tryck ger låg hastighet, kraftigt tryck ökar hastigheten. Anpassa hastigheten efter materialet (t.ex. minska för plast eller aluminium).

Kan jag göra sticksågningar med denna såg?

Nej, bruksanvisningen avråder från sticksågning med denna modell på grund av risk för bakslag. Använd sågen endast för snitt som börjar vid arbetsstyckets kant.

Hur underhåller man sticksågen?

Innan underhåll, koppla bort maskinen. Rengör ventilationsöppningarna med en pensel eller tryckluft. För bladhållaren, ta bort bladet och rengör den med tryckluft, smörj sedan med lämpligt smörjmedel.

Vad är max skärdjup i trä?

Max skärdjup i trä är 150 mm. För olegerat stål är det 10 mm och för plast (rör) 150 mm.

Är sågen utrustad med varvtalsreglering?

Ja, PFZ 500 E har elektronisk slagtalsreglering: från 0 till 2700 slag per minut, steglöst inställbar via strömbrytaren.

Hur undviker man risken för elektrisk stöt?

Använd endast lämpliga uttag, hantera inte maskinen med våta händer, och om kabeln är skadad, koppla omedelbart bort den. Håll maskinen i isolerade greppytor när bladet kan komma i kontakt med dolda ledare.

Vilka tillbehör medföljer sågen?

Bruksanvisningen listar inte exakt vilka tillbehör som ingår i standardförpackningen. Vanligtvis medföljer ett sågblad. Kontrollera produktspecifikationen eller återförsäljaren för exakt innehåll.

Var hittar man reservdelar och kundtjänst?

Kontakta Boschs kundtjänst på telefonnummer 0800 05 50 51 (Frankrike) eller via e-post till [e-mail]. Du kan också besöka webbplatsen www.bosch.fr för sprängskisser och reservdelar.

BRUKSANVISNING PFZ 500 E BOSCH

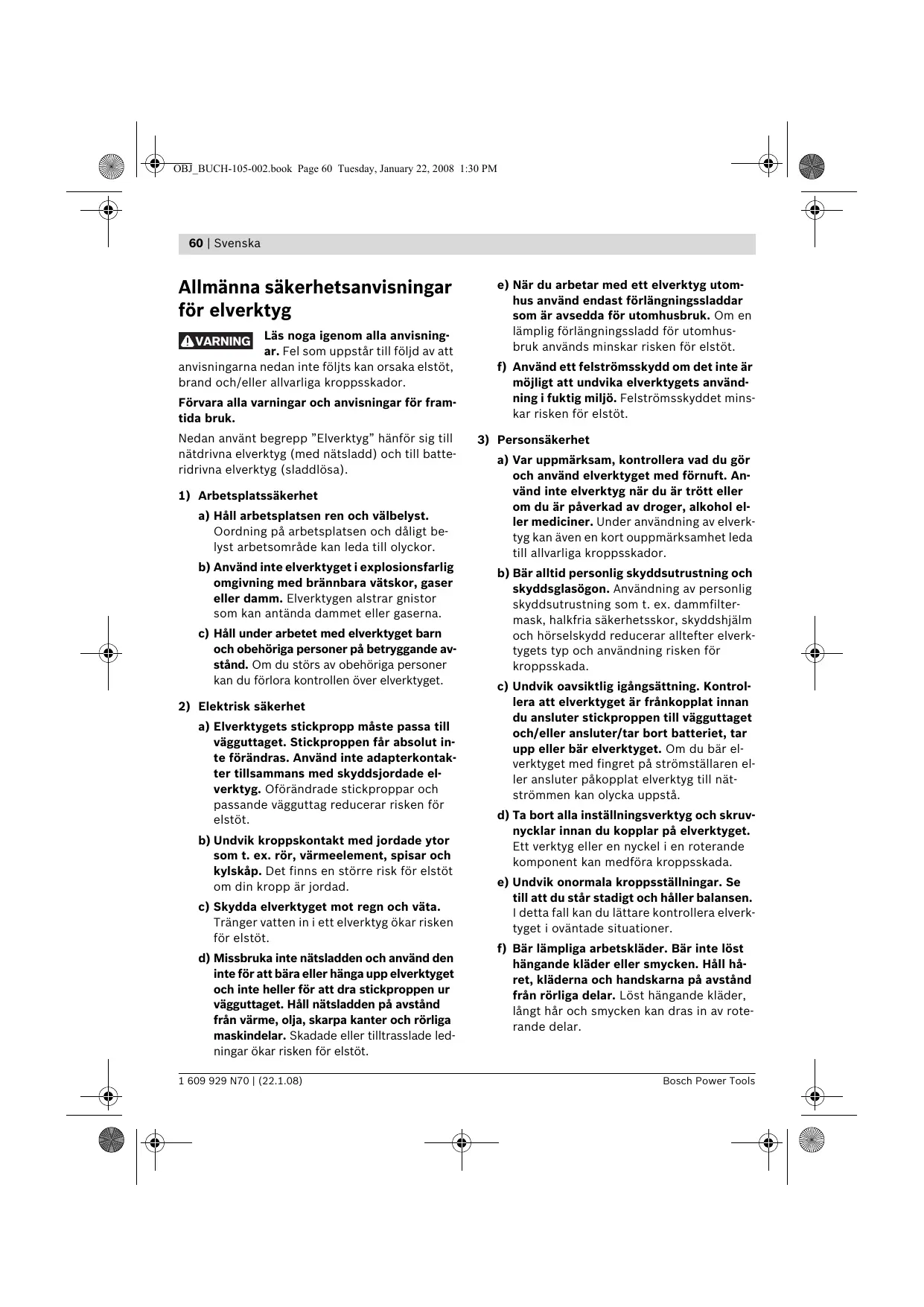

Allmänna säkerhetsanvisningar för elverktyg

VARNING

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att

anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik onormala kroppställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterad och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

5) Service

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Verktygsspecifika säkerhetsanvisningar

▸ Håll händerna utanför sågområdet. För inte in handen under arbetsstycket. Kontakt med sågbladet medför risk för personskada. Elverktyget ska vara påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket. ▸ Slå från elverktyget när arbetsmomentet är avslutat och dra sågbladet ur sågsnittet först när sågbladet har stannat. Därigenom undviks bakslag och elverktyget kan säkert läggas åt sidan. Använd endast oskadade, felfria sågblad. Deformerade eller oskarpa sågblad kan brytas eller orsaka bakslag. Sågbladet får inte bromsas efter frånkopplingen med tryck från sidan. Sågbladet kan skadas, brytas eller orsaka bakslag. - Spänn ordentligt fast materialet. Stöd arbetsstycket med handen eller foten. Berör inte främmande föremål eller marken med påkopplad såg. Risk för bakslag. Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador på föremål eller elstöt. Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller egen nätsladd. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt.

Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetalldamm kan brinna och explodera. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Elverktyget får inte användas med defekt sladd. Berör inte skadad nätsladd, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätsladdar ökar risken för elstöt.

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ändamålsenlig användning

Elverktyget är avsett för sågning i trä, plast, metall och byggmaterial när arbetsstycket är uppspänt. Verktyget är lämpligt för raka skär. Rekommendation av sågblad ska beaktas.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

1 Sågblad* 2 Styrningsanslag 3 Handskydd 4 Strömställare Till/Från 5 Inkopplingsspärr för strömställaren Till/Från 6 SDS-sågbladsfäste 7 Slid för SDS-sågbladsupplåsning

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen.

Tekniska data

Tigersåg		PFZ 500 E
Produktnummer		3 603 C98 0..
Upptagen märkeffekt	W	500
Tomgängsslagtal n0	min-1	0-2700
Verktygsfäste		SDS
Slagtalsreglering		●
Slagländ	mm	23
max. sägdjup
- i trä	mm	150
- i stål, olegerat	mm	10
- i plast (max. rördiameter)	mm	150
Vikt enligt
EPTA-Procedure 01/2003	kg	2,0
Skyddsklass		☐/II

Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid lägre spänning och utföranden i vissa länder kan uppgifterna variera.

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Buller-/vibrationsdata

Mätvärdena har bestämts baserande på EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 88 dB(A); ljudeffektnivå 99 dB(A). Onoggrannhet K = 3 dB.

Använd hörselskydd!

Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: sågning i trä: Vibrationsemissionsvärde a_h = 8,0 m/s², onoggrannhet K = 2,0 m/s².

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål

och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Försäkran om överensstämmelse

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (från 29.12.2009).

Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Insättning och byte av sågblad

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Använd skyddshandskar vid montering av sågblad. Beröring av sågbladet medför risk för personskada. Kontrollera vid sågbladsbyte att sågbladsfästet rensats från alla materialrester som t.ex. trä- eller metallspån.

Val av sågblad

Använd endast sågblad som är lämpliga för aktuellt material.

En översikt av rekommenderade sågblad finns i slutet av denna bruksanvisning. Använd endast sågblad med M-skaft.

Sågbladets montering (se bild A)

Skjut in sågbladet 1 tills det snäpper fast i SDS-sågbladsfästet 6.

Kontrollera att sågbladet sitter fast. Ett löst sågblad kan falla ut och orsaka personskada.

Tryck sliden för SDS-sågbladsupplåsningen 7 i pilens riktning och dra ut sågbladet 1.

Damm-/spånutsugning

Dammet från material som t.ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar att andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

64 | Svenska

In- och urkoppling

För start av elverktyget tryck först på inkopplingsspärren 5 och därefter på strömställaren Till/Från 4 och håll den nedtryckt.

För frånkoppling av elverktyget släpp strömställaren Till/Från 4.

Slagtalsreglering

Genom att öka eller minska trycket på strömställaren Till/Från 4 kan slagtalet regleras steglöst. Elverktyget är påslaget.

Lämpligt slagtal beror på material och arbetsförhållanden. Prova fram den bästa inställningen genom praktiska försök.

En sänkning av slagtalet rekommenderas när sågbladet läggs an mot arbetsstycke liksom vid sågning i plast och aluminium.

Arbetsanvisningar

Tips

Vid sågning av lätt byggmaterial beakta lagbestämmelserna och materialtillverkarens rekommendationer. Elverktyget är inte avsett för insågning. Risk för bakslag.

Kontrollera före sågning i trä, spånskivor, byggmaterial mm att alla främmande partiklar som t.ex. spikar, skruvar har avlägsnats.

Med lämpliga sågblad kan även trävirket med spikar sågas.

Koppla på elverktyget och för det mot arbetsstycket. Håll stadigt fast elverktyget med båda händerna, lägg upp styrningsanslaget 2 på arbetsstyckets yta och såga sedan med jämnt mottryck resp. matningshastighet.

För ett snabbt och rent snitt skjut och dra elverktyget fram och tillbaka som en vanlig handsåg. (se bild C).

Koppla från elverktyget efter avslutat arbete.

Om sågbladet kommer i kläm ska elverktyget genast kopplas från. Spärra en aning ut sågspåret med ett lämpligt verktyg och dra ut elverktyget.

Plansågning (se bild D)

Med elastiska bi-metallsågblad kan t.ex. utskjutande byggelement som t.ex. vattenrör kapas plant längs väggen.

Se till att sågbladet är längre än diametern på bearbetat arbetsstycke. Risk för bakslag.

Lägg an sågbladet direkt mot väggen och böj bladet en aning genom att trycka elverktyget i sidled tills fotplattan ligger an mot väggen. Koppla på elverktyget och såga genom arbetsstycket med konstant tryck i sidled.

Kyl- och smörjmedel

Använd kyl- resp. smörjmedel längs snittlinjen vid sågning i metall på grund av materialets uppvärmning.

Underhåll och service

Underhåll och rengöring

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Rengör sågbladsfästet helst med tryckluft eller en mjuk pensel. Före rengöring ta bort sågbladet ur elverktyget. Smörj sågbladsfästet för att hålla det funktionsdugligt.

En kraftig nedsmutsning av elverktyget kan orsaka funktionsstörningar. Undvik därför att såga i kraftigt dammbildande material underifrån eller uppåt över huvudet.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Tel.: [phone]

Fax: [phone]

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall!

Enligt europeiska direktivet

2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt

ka och elektroniska apparater och dess modifiering till nationell rätt

Maste oanvändbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.
