PFZ 500 E - Rompecabezas BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra de calar
Marca	BOSCH
Modelo	PFZ 500 E
N.º de artículo	3 603 C98 0..
Potencia absorbida nominal	500 W
Número de carreras en vacío	0 – 2700 min⁻¹
Carrera	23 mm
Profundidad de corte máx. en madera	150 mm
Profundidad de corte máx. en acero no aleado	10 mm
Profundidad de corte máx. en materiales plásticos	150 mm
Peso (según EPTA 01/2003)	2,0 kg
Clase de protección	II (doble aislamiento)
Portaútiles	SDS
Control electrónico del número de carreras	Sí, variable mediante presión en el interruptor
Alimentación	Red, 230/240 V ~ 50/60 Hz
Seguridad	Bloqueo de encendido, protector de mano, tope de guía
Mantenimiento	Limpiar las ranuras de ventilación, usar aire comprimido para el portaútiles, lubricación adecuada
Nivel de presión acústica	88 dB(A)
Nivel de intensidad acústica	99 dB(A)
Vibración (aserrado de madera)	a_h = 8,0 m/s², incertidumbre K = 2,0 m/s²
Piezas de repuesto y servicio postventa	Disponibles a través del servicio postventa Bosch (N.º Verde: 0800 05 50 51)

Preguntas frecuentes - PFZ 500 E BOSCH

¿Cómo cambiar la hoja de sierra en la PFZ 500 E?

Para cambiar la hoja, primero desconecte la herramienta. Empuje la palanca SDS (7) hacia adelante para desbloquear la hoja, retírela, luego inserte una nueva hoja con vástago M en el portaútiles SDS (6) hasta que encaje. Verifique que esté bien apretada.

¿Qué tipo de hoja usar para cortar metal?

Use una hoja de sierra adecuada para metal, preferiblemente bimetal. Consulte la tabla de hojas recomendadas al final del manual. Para el metal, aplique un lubricante o refrigeración a lo largo de la línea de corte.

¿Cómo ajustar la velocidad de corte?

La velocidad es variable según la presión ejercida sobre el interruptor de encendido/apagado (4). Una presión ligera da una velocidad baja, una presión fuerte aumenta la velocidad. Adapte la velocidad al material (ej.: reduzca para plásticos o aluminio).

¿Puedo hacer cortes de inmersión con esta sierra?

No, el manual desaconseja los cortes de inmersión con este modelo debido al riesgo de contragolpe. Use la sierra solo para cortes que comiencen en el borde de la pieza.

¿Cómo mantener la sierra de calar?

Antes de cualquier mantenimiento, desconecte la herramienta. Limpie las ranuras de ventilación con un cepillo o aire comprimido. Para el portaútiles, retire la hoja y límpielo con aire comprimido, luego lubríquelo con un lubricante adecuado.

¿Cuál es la profundidad de corte máxima en madera?

La profundidad de corte máxima en madera es de 150 mm. Para acero no aleado, es de 10 mm, y para materiales plásticos (tubos) de 150 mm.

¿La sierra está equipada con un variador de velocidad?

Sí, la PFZ 500 E dispone de un control electrónico del número de carreras: de 0 a 2700 carreras por minuto, ajustable sin tirones mediante el interruptor.

¿Cómo evitar los riesgos de descarga eléctrica?

Use solo tomas de corriente adecuadas, no manipule la herramienta con las manos mojadas, y si el cable está dañado, desconéctelo inmediatamente. Sujete la herramienta por las superficies de agarre aislantes cuando la hoja pueda tocar conductores ocultos.

¿Qué accesorios se suministran con la sierra?

El manual no enumera específicamente los accesorios incluidos en el embalaje estándar. Generalmente, se suministra una hoja de sierra. Consulte la ficha del producto o el distribuidor para el contenido exacto.

¿Dónde encontrar piezas de repuesto y servicio postventa?

Contacte al servicio postventa Bosch al N.º Verde 0800 05 50 51 (Francia) o por correo electrónico a [e-mail]. También puede consultar el sitio www.bosch.fr para las vistas explosionadas y las piezas.

MANUAL DE USUARIO PFZ 500 E BOSCH

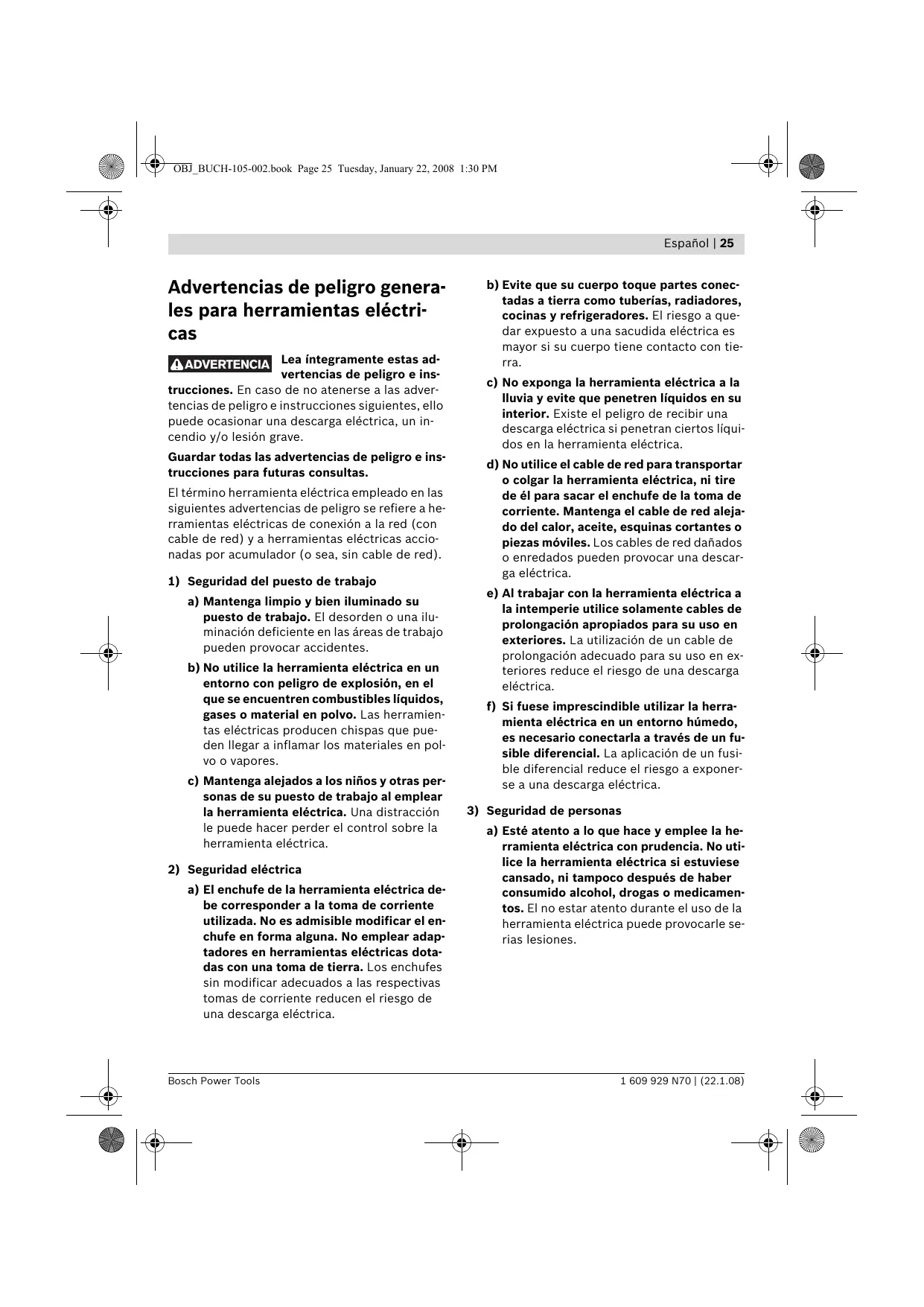

Advertencias de peligro generales para herramientas eléctricas.

ADVERTENCIA

Lea íntegramente estas advertencias de peligro e instrucciones.

En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guarde todas las advertencias de peligro e instrucciones para futuras consultas.

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie, utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco antes de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarles serias lesiones.

b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c) Evite una puesta en marcha fortuita. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si introduce el enchufe en la toma de corriente con la herramienta eléctrica conectada, ello puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilizar equipos de aspiración o captación de polvo, asegúrese de que estos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas eléctricas

a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambio de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funciona correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f) Mantenga los útiles limpios y afilados. Los útiles sostenidos correctamente se dejan guiar y controlar mejor.

g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y el área a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

Instrucciones de seguridad específicas del aparato

• Mantenga alejadas las manos del área de corte. No toque debajo de la pieza de trabajo. Podría accidentarse al tocar la hoja de sierra. Solamente aproxime la herramienta eléctrica en funcionamiento contra la pieza de trabajo. En caso contrario, puede que sea rechazado el aparato al engancharse el útil en la pieza de trabajo. Al terminar de aserrar, desconecte la herramienta eléctrica y espere a que esta se haya detenido completamente antes de sacar la hoja de sierra de la ranura de corte. Ello le permite depositar de forma segura la herramienta eléctrica sin peligro de que sea rechazada. Solamente utilice hojas de sierra sin dañar y en perfecto estado. Las hojas de sierra deformadas o melladas pueden romperse o ser rechazadas al trabajar.
• Después de desconectar el aparato no trate de frenar la hoja de sierra presionándola lateralmente contra la pieza. La hoja de sierra podría dañarse, romperse o ser rechazada.

Sujete firmemente con un dispositivo adecuado el material. No soporte la pieza de trabajo ni con la mano ni con el pie. Evite que la hoja de sierra en funcionamiento choque contra objetos o el suelo. Podría ser rechazada violentamente. - Utilice aparatos de exploración adecuados para detectar posibles tuberías de agua y gas o cables eléctricos ocultos, o consulte a la compañía local que le abastece con energía. El contacto con cables eléctricos puede electrocutarle o causar un incendio. Al alcanzar las tuberías de gas, algo puede dar lugar a una explosión. La perforación de una tubería de agua puede redundar en daños materiales o provocar una electrocución. - Únicamente sujete el aparato por las empuñaduras aisladas al realizar trabajos en los que la herramienta pueda tocar conductores eléctricos ocultos o el propio cable del aparato. El contacto con conductores portadores de tensión podría hacer que las partes metálicas del aparato le provoquen una descarga eléctrica. - Trabaje sobre una base firme sujetando la herramienta eléctrica con ambas manos. La herramienta eléctrica es guiada de forma más segura con ambas manos. Asegure la pieza de trabajo. Una pieza de trabajo fijada con todos los dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. ► Mantenga limpio su punto de trabajo. La mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar. ► Antes de depositarla, espere a que se haya detenido la herramienta eléctrica. La herramienta puede engancharse y hacerle perder el control sobre la herramienta eléctrica. No utilice la herramienta eléctrica si el cable está dañado. No toque un cable dañado, y desconecte el enchufe de la red, si el cable se daña durante el trabajo. Un cable dañado conlleva un mayor riesgo de electrocución.

Descripción del funcionamiento

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una

descarga eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

El aparato ha sido diseñado para serrar, asentándolo firmemente contra el tope, madera, plástico, metal y materiales de construcción. Es adecuado para efectuar cortes rectos. Observar las recomendaciones sobre las hojas de sierra.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

1 Hoja de sierra* 2 Tope guía 3 Protección para las manos 4 Interruptor de conexión/desconexión 5 Bloqueo de conexión para interruptor de conexión/desconexión 6 Alojamiento SDS de la hoja de sierra 7 Corredera SDS para extracción de la hoja de sierra

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.

Datos técnicos

Serrucho electrico	PFZ 500 E
No de articulo	3 603 C98 0..
Potencia absorbida nominal	W	500
No de carreras en vacío n0	min-1	0-2700
Alojamento delutil		SDS
Regulación del no de ca- rreras		●
Carrera	mm	23
Profundidad de corte max.
- en madera	mm	150
- en acero, sin alear	mm	10
- en plástico (Ø de tubo max.)	mm	150
Peso según
EPTA-Procedure 01/2003	kg	2,0
Clase de protección		☐/II

Estos datos son válidos para tensiones nominales de [U] 230/240 V. Los valores pueden variar si la tensión fuese inferior, y en las ejecuciones especiales para ciertos países.

Preste atención al número de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.

Información sobre ruidos y vibraciones

Determinación de los valores de medición según EN 60745.

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 88 dB(A); nivel de potencia acústica 99 dB(A). Tolerancia K = 3 dB.

¡Colóquese un protector de oídos!

Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: Serrado de madera: Valor de vibraciones generadas a_h = 8,0m / s² , tolerancia K = 2,0m / s²

El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. Internacionalmente es ade

cuado para estimar provisionalmente la solicitación experimentada por las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Declaración de conformidad (C)

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados: EN60745 de acuerdo con las regulaciones 2004/108/CE, 98/37/CE (hasta el 28.12.2009), 2006/42/CE (a partir del 29.12.2009).

Expediente técnico no:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Montaje y cambio de la hoja de sierra

► Antes de cualquier manipulación en la herramienta eléctrica, sacar el enchufe de red de la toma de corriente. Al montar la hoja de sierra, utilice unos guantes de protección. Podría accidentarse en caso de tocar la hoja de sierra. Al cambiar la hoja de sierra, preste atención a que en el alojamiento de la hoja de sierra no existan restos de material como, p. ej., virutas de madera o metal.

Selección de la hoja de sierra

Solamente utilice hojas de sierra adecuadas para el material a trabajar.

Al final de estas instrucciones encontrará una relación de las hojas de sierra recomendadas. Solamente utilice hojas de sierra con vástago tipo M.

Montaje de la hoja de sierra (ver figura A)

Inserte la hoja de sierra 1 en el alojamiento SDS de la hoja de sierra 6 hasta que quede retenida.

► Controle la sujeción firme de la hoja de sierra. Una hoja de sierra floja puede llegar a salirse de su alojamiento y lesionarle.

Desmontaje de la hoja de sierra (ver figura B)

Empuje la corredera SDS para extracción de la hoja de sierra 7 en dirección de la flecha y saque la hoja de sierra 1.

Aspiración de polvo y virutas

• El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos puede provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, es-

pecialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deben ser procesados por especialistas.

• Observe que esté bien ventilado el puesto de trabajo.
• Se recomienda una mascarilla protectora con un filtro de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

Operación

Puesta en marcha

¡Observe la tensión de red! La tensión de la fuente de energía debe coincidir con las indicaciones en la placa de características de la herramienta eléctrica. Las herramientas eléctricas marcadas con 230 V pueden funcionar también a 220 V.

Para la puesta en marcha de la herramienta eléctrica, accione primero el bloqueo de conexión 5 y presione a continuación el interruptor de conexión/desconexión 4 y manténgalo accionado.

Para desconectar la herramienta eléctrica, suelte el interruptor de conexión/desconexión 4.

Regulación del número de carreras

Variando la presión ejercida contra el interruptor de conexión/desconexión 4 puede variarse de forma continua el número de carreras de la herramienta eléctrica.

El número de carreras precisado depende del material y condiciones de trabajo, siendo conveniente determinarlo probando.

Es recomendable reducir el número de carreras al aplicar la hoja de sierra en funcionamiento contra la pieza de trabajo, así como al aserrar plástico y aluminio.

Instrucciones para la operación

Consejos prácticos

Al aserrar materiales de construcción ligeros, aténgase a las prescripciones legales y a las recomendaciones del fabricante del material. No efectúe cortes por inmersión con la herramienta eléctrica. Podría ser rechazada violentamente.

Antes de serrar madera, tablas de aglomerado de madera, materiales de construcción, etc., inspeccione si existen en ellos cuerpos extraños como clavos, tornillos o similares y, en caso afirmativo, retírelos.

Empleando las hojas de sierra adecuadas es posible serrar también madera con clavos.

Conecte la herramienta eléctrica y aproxímela a la pieza a trabajar. Sujete firmemente la herramienta eléctrica con ambas manos, apoye el tope guía 2 contra la superficie de la pieza y sierre la pieza con una presión de aplicación o avance uniforme.

Para realizar un corte rápido y limpio, guíe la herramienta eléctrica de la misma forma que un serrucho de mano. (ver figura C).

Al terminar el trabajo, desconecte la herramienta eléctrica.

Si la hoja de sierra llega a atascarse en el material, desconecte inmediatamente la herramienta eléctrica. Abra la ranura de corte con una herramienta adecuada y saque la hoja de sierra.

Serrado enrasado (ver figura D)

Con las elásticas hojas de sierra bimetálicas pueden serrarse al ras de la pared piezas sobresalientes como, p. ej., tuberías, etc.

Observe que la longitud de la hoja de sierra siempre sea mayor que el diámetro de la pieza de trabajo a cortar. Podría ser rechazada violentamente.

Apoye la hoja de sierra directamente contra la pared, de manera que presionando lateralmente la hoja hasta doblarla ligeramente, la placa base alcance a tocar la pared. Conecte la herramienta eléctrica y corte la pieza ejerciendo una presión lateral constante contra la hoja de sierra.

Refrigerante/lubricante

Al aserrar metal se recomienda aplicar un líquido refrigerante o lubricante a lo largo de la línea de corte para reducir el calentamiento del material.

Mantenimiento y servicios

Mantenimiento y limpieza

• Antes de operar, lea atentamente las instrucciones.
• Antes de operar, lea atentamente las instrucciones.
• Antes de operar, lea atentamente las instrucciones.
• Antes de operar, lea atentamente las instrucciones. Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.

En lo posible, limpie el alojamiento de la hoja de sierra con aire comprimido, o bien, con un pincel blando. Para ello, desmonte primero la hoja de sierra de la herramienta eléctrica. Aplique un lubricante apropiado al alojamiento de la hoja de sierra para mantenerlo en buenas condiciones de funcionamiento.

Un ensuciamiento excesivo de la herramienta eléctrica puede provocar su funcionamiento deficiente. Por ello, no sierre materiales que produzcan mucho polvo cuando la herramienta esté boca abajo.

Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación debe encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el número de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las cuales puede obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Sólo para los países de la UE:

¡No arroje las herramientas eléctricas a la basura!

Conforme a la Directriz Europea

2002/96/CE sobre aparatos eléctricos y electrónicos inservibles,

tras su transposición en ley nacio

nal, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.
