MODE D'EMPLOI PFZ 500 E BOSCH

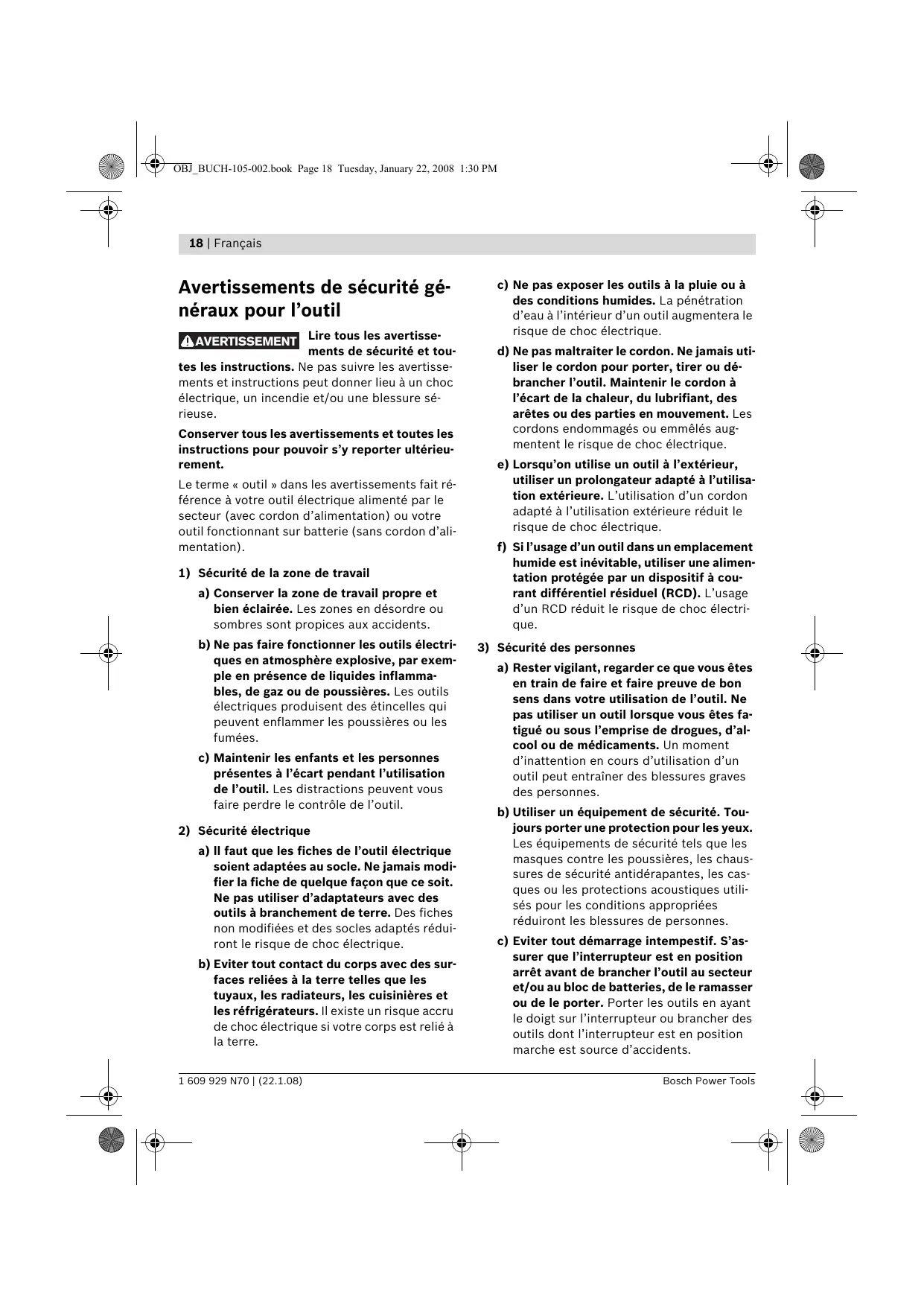

Avertissements de sécurité généraux pour l'outil
AVERAGEMENT
Lire tous les averissements de sécurité et tou
tes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sétrieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou certains sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmophère explosive, par exemple en présence de liquides inflammbles, de gaz ou de poussières. Les outils électriques produit des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes presents à l'ecart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
2) Sécurité électrique
a) Il faut que les fiches de l'outil électricque soient adaptées au socle. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de chocoléctrique.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigerateurs. Il existe un risque accru de chic électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de chocolélectrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommages ou emmélés augmentent le risque de chocoléctrique.
e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapte à l'utilisation extérieure réduit le risque de chic électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de chocoléctrique.
3) Sécurité des personnes
a) Rester vigilant, regarder ce que vous etes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous etes fatigue ou sous l'emprise de drogues, d'alcool ou de medicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaus-sures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
Français | 19
d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'equipements pour l'extraction et la récapération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4) Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapte à votre application. L'outil adapté réalisera moins le travail et de manière plus sère au régime pour lequel il a été construit.
b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les générées instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pieces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
f) Gardner affués et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus facies à contrôle.
g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
5) Maintenance et entretien
a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pieces de rechange identiques. Cela assurera que la sécurité de l'outil est maintainue.
Instructions de sécurité spécifiques à l'appareil
Garder les mains à distance de la zone de sciage. Ne pas passer les mains sous la pièce à travailler. Lors d'un contact avec la lame de scie, il y a risque de blessures.
Ne guider l'outil electroportatif contre la pièce à travailler que quand l'appareil est en marche. Sinon, il y a risquè d'un contrecoup, au cas où l'outil se coince dans la pièce.
- Une fois l'opération terminée, arrêté l'outil electroportatif et ne retirer la lame de scie du tracé que lorsqu'elle est complètement à l'arrêt. Ainsi, un contrecoup est empêché et l'outil electroportatif peut être déposé de manière sûre.
20 | Français
N'utiliser que de lames de scie en parfait etat. Les lames de scie deformées ou émoussées peuvent se casser ou causer un contre-coup.
- Une fois l'appareil arrêté, ne pas freiner la larme de scie en exerçant une pression latérale. La lame de scie peut être endommagée, se casser ou causeur un contrecoup.
Bien serrer le matériel dans l'etu. Ne pas soutenir la pierce à travailler avec la main ou le pied. Ne pas toucher d'objets ou le sol avec la scie en fonctionnement. Il y a risque de contre-coup.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locaies. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électric. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégats matériels et peut provoquer un choc électric.
- Tenir l'outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre cable. Le contact de l'accessaire coupant avec un fil « sous tension » peut égalementmettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur.
Toujours bien tener l'outil electroportatif des deux mains et veiller à tous jours garder une position de travail stable. Avec les deux mains, l'outil electroportatif est guidé de manière plus sûre.
Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sure que tenue dans les mains.
- Tenir propre la place de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables.
Avant de déposer l'outil électroportatif, attende que celui-ci soit complètement à l'arret. L'outil risque de se coincer, ce qui entraîne une perte de contrôle de l'outil électroportatif.
Ne jamais utiliser un outil électroportatif dont le cable est endommagé. Ne pas toucher à un cable endommagé et-retirer la fiche du cable d'alimentation de la prise du courant, au cas où le cable serait endommagé lors du travail. Un cable endommagé augmente le risque d'un chocoléctrique.
Description du fonctionnement
Lire tous les averissements et indications. Le non-respect des averissements et instructions indiqués ci-après peut entraîner un choc électric, un incendie et/ou de graves blessures sur les personnes.
Utilisation conforme
L'appareil muni d'une plaque de base rigide est concu pour le sciage de matériaux tels que le bois, les matières plastiques, le métal et les matériaux de construction. Il est approprié pour des coupes droites. Respecter les recommendations d'utilisation des lames de scie.
Eléments de l'appareil
La numérotation des éléments de l'appareil se référate à la représentation de l'outil électroportatif sur la page graphique.
1 Lame de scie*
2 Butée de guidage
3 Protège-main
4 Interrupteur Marche/Arrêt
5 Verrouillage de mise en fonctionnement de l'interrupteur Marche/Arrêt
6 Porte-lame SDS
7 Levier pour déverrouillage SDS de la lame de scie
*Les accessoires décrites ou montrés ne sont pas compris dans l'emballage standard.
Français | 21
\section*{Caracteristiques techniques}
| Scie égoîne | PFZ 500 E | |
| N° d'article | 3 603 C98 0.. | |
| Puisssance absorbée nominale | W | 500 |
| Nombre de courses à vi-de n₀ | min-1 | 0-2700 |
| Porte-outil | SDS | |
| Commande du nombre de courses | ● | |
| Course | mm | 23 |
| Profondeur de coupe max. | ||
| - dans le bois | mm | 150 |
| - dans l'acier, non-allié | mm | 10 |
| - dans les matières plas-tiques (diamètre max. de tuyau) | mm | 150 |
| Poids suivant EPTA-Procédure 01/2003 | kg | 2,0 |
| Classe de protection | □/II | |
Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.
Respectez impératifement le numéro d'article se trouvant sur la plaque signalétique de l'outil électroportatif. Les désignations commerciales des différents outils électroportatifs peuvent varier.
Bruits et vibrations
Valeurs de mesure déterminées conformément à EN 60745.
Les mesures réelles (A) des niveaux sonores de l'appareil sont : Niveau de pression acoustique 88 dB(A); niveau d'intensité acoustique 99 dB(A). Incertitude K = 3 dB.
Porter une protection acoustique!
Total des valeurs de vibration (somme vectorielle des trois directions) déterminée selon EN 60745 : Sciage du bois : Coefficient d'émissivité des vibrations a_h = 8,0 m/s^2 , aléas K = 2,0 m/s^2
L'amplitude d'oscillation indiquée dans ces instructions d'utilisation a ete mesurée conformement à la norme EN 60745 et peut etre utilisee pour une comparaison d'outils electroportatifs. Elle est egalement appropriee pour une estimation preliminaire de la sollicitation vibratoire. L'amplitude d'oscillation represeste les utilisations principales de I'util elecroportatif. Si I'outil elecroportatif est cependant utilise pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, l'amplitude d'oscillation peut etre différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée de travail. Pour une estimation précise de la sollicitation vibratoire, il est recommendé de prendre aussi en considération les espaces de temps pendant lesquels I'appareil est eteint ou en fonctionnement, mais pas vraiment utilise. Ceci peut réduire considérablement la sollicitation vibratoire pendant toute la durée de travail. Determinez des mesures de protection supplémentaires pour protegger I'utilisateur des effets de vibrations, telles que par exemple : Entretien de I'outil elecroportatif et des outils de travail, maintainir les mains chaudes, organisation des opérations de travail.
Déclaration de conformité
CE
Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caracteristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).
Dossier technique auprès de: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterding
Montage/changement de la lame de scie
Avant d'effectuer des travaux sur l'outil electropotatif, retirez la fiche de la prise de courant.
Porter tousjours des gants de protection pour monter la lame de scie. Lors d'un contact avec la lame de scie, il y a risque de blessures.
Lors du changement de la lame de scie, veiller à ce que le système de fixation de la lame de scie soit exempt de tout résidu de matériel, par ex. copeaux de bois ou de métal.
Choix de la lame de scie
N'utilise que des lames de sciage appropriées au matériel à travailler.
Vous trouvrez un tableau des lames de scie recommandees à la fin de ces instructions d'utilisation. Ne monter que des lames de scie à queue M.
Montage de la lame de scie (voir figure A)
Introduire la lame de scie 1 dans le portelame SDS 6 jusqu'à ce qu'elle s'encliquette.
Contrôler si la lame de scie est bien serrée. Une lame de scie qui n'est pas bien serrée peut tomber et risque de vous blesser.
Sortir la lame de scie (voir figure B)
Pousser le levier SDS pour de déverrouillage SDS de la lame de scie 7 vers le sens de la flèche etPTRirer la lame de scie 1.
Aspiration de poussières/de copeaux
- Les poussières de matérielaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Toucher ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires auprès de l'utilisateur ou de personnes se trouvant à proximité. Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées cancellée.
rigénes, surtout en connexion avec des additi-fis pour le traitement de bois (chromate, la-zure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.
- Veillez à bien aérer la zone de travail.
- Il est recommandé de porter un masque respiratoire de la classe de filtré P2.
Respectez les règlements en vigueur dans vos-.
tre pays spécifiques aux matérieliaux a traiter.
Mise en marche
Mise en service
Tenez compte de la tension du réseau! La tension de la source de courant doit coïncider avec les indications se trouvant sur la plaque signalétique de l'outil electroportatif. Les outils electroportatifs marqués 230 V peuvent également être mis en service sous 220 V.
Mise en Marche/Arrêt
Pour la mise en service de l'outil électroportatif, d'abord pousser le verrouillage de mise en marche 5 vers l'arrière et ensuite appuyer sur l'interrupteur Marche/Arrêt 4 et le maintainir appuyé.
Pour arrêté l'outil électroportatif vous relâchez l'interrupteur Marche/Arrêt 4.
Commandedu nombre de courses
La pression plus ou moins importante exercée sur l'interrupteur Marche/Arrêt 4 permet de régler sans à-coupés le nombre de courses de l'outil électroportatif en opération.
Le nombre de courses dépend du matériel à travailler et des conditions de travail et peut être déterminée par des essais pratiques.
Il est recommendé de réduire le nombre de courses quand la lame de scie est placée sur la pièce à travailler ainsi que pour scier des matières plastiques et de l'aluminium.
Français | 23
Instructions d'utilisation
Conseils
Lors du sciage de matériel aux de construction légers, respecter les dispositions légales ainsi que les recommendations du fabricant du matériel.
Ne pas effectuer des coupes en plongée avec cet outil electroportatif. Il y a risque de contre-coup.
Avant de scier dans le bois, les panneux d'agglomerés, les matériaux de construction etc., vérifier si ceux-ci contiennent des corps étrangers tels que clous ou vis etc., et, le cas échéant, les enlever.
Avec les lames de scie appropriées, il est possible de scier du bois avec des clous.
Mettre l'outil électroportatif en marche et l'approcher de la pierce à travailler. Bien tener l'outil électroportatif des deux mains, placer la butée de guidage 2 sur la surface de la pierce et scier complètement le matériel en appliquant une pression et/ou avance régulière.
Pour obtenir une coupe rapide et lisse, guider l'outil électroportatif de façon régulière comme une scie manuelle conventionnelle. (voir figure C).
Une fois l'opération de travail terminée, arrêté l'outil électroportatif.
Arrête immédiatement l'util electroportatif lorsque la lame de scie se coince. A l'aide d'un outil approprié, écarter légèrement la fente de scie etPTRirer l'outil electroportatif.
Sciage à bord franc (voir figure D)
Les lames de scie bimétals souples permettent par exemple de scier au ras des murs des éléments de construction en saillie tels que les conduites d'eau, etc.
Veiller à ce que la lame de scie soit toujours plus longue que le diamètre de la pièce à travailler. Il y a un risque de contre-coup.
Placer la lame de scie directement sur le mur et la plier un peu pour la presser sur l'outil electropotatif en appliquant une pression laterale jusqu'à ce que la plaque de base repose sur le mur. Mettre l'outil electropotatif en marche et scier complètement la piece en appliquant une pression laterale constante.
Refroidissement/lubrifiant
Lors du sciage de métal, appliquer un lubrifiant ou un refroidissement le long du tracé de coupe.
Entretien et service après-venture
Nettoyage et entretien
Avant d'effectuer des travaux sur l'outil electroportatif, retirez la fiche de la prise de courant.
Tenez toujours propres l'outil electroportatif ainsi que les ouies de ventilation afin d'obtenir un travail impeccable et sur.
Nettoyez the porte-lame de préférence à l'aide de l'air compré ou d'un pinceau couple. Pour ce faire, enlevez la lame de scie de l'outil electroporatif. Maintenez la fonctionnalité du porte-lame en utilisant des lubrifiants appropriés.
Un fort encrassement de l'outil electroportatif risque d'entraver le bon fonctionnement de celui-ci. Pour cette raison, ne pas scier les matériaux générant beaucoup de poussières par dessous ou par-dessus de la tete.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agrée pour outillage Bosch.
Pour toute commande de renseignement ou commande de pieces de rechange, précisez-nous imperativement le numero d'article à dix chiffres de l'outil electroportatif indiqué sur la plaque signalétique.
24 | Français
Service après-vente et assistance des clients
Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pieces de rechange. Vous trouvez des vues éclatées ainsi que des informations concernant les pieces de rechange également sous :
www.bosch-pt.com
Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.
France
ServiceAprès-VenteElectroportatif
126, rue de Stalingrad
93705 DRANCY Cedex
Tel.: +33 (0143) 11 90 06
Fax: +33 (0143) 11 90 33
E-Mail:
sav.outillage-electroportatif@fr.bosch.com
N° Vert : +33 (0800) 05 50 51
www.bosch.fr
Belgique, Luxembourg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Suisse
Tel.: +41 (044) 847 15 12
Fax:+41(044)8471552
Elimination des déchets
Les outils electroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chaque une voie de recyclage appropriée.
Seulement pour les pays de l'Union
Européenne :
Ne jetez pas votre apparéil électroportatif avec les ordures menagères!
Conformément à la directive européen 2002/96/CE relative aux déchets d'équipements electri
ques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.
Sous réserve de modifications.
