Produkttype	Stikksag
Merke	BOSCH
Modell	PFZ 500 E
Artikkelnr.	3 603 C98 0..
Nominell opptatt effekt	500 W
Tomgangsslag	0 - 2700 min⁻¹
Slaglengde	23 mm
Maks. skjæredybde i tre	150 mm
Maks. skjæredybde i ulegert stål	10 mm
Maks. skjæredybde i plastmaterialer	150 mm
Vekt (iht. EPTA 01/2003)	2,0 kg
Beskyttelsesklasse	II (dobbelt isolasjon)
Verktøyholder	SDS
Elektronisk slagregulering	Ja, variabel via brytertrykk
Strømforsyning	Nett, 230/240 V ~ 50/60 Hz
Sikkerhet	Startspærre, håndbeskytter, føringsstopp
Vedlikehold	Rengjør ventilasjonsåpningene, bruk trykkluft for sagbladholderen, passende smøring
Lydtrykknivå	88 dB(A)
Lydeffektnivå	99 dB(A)
Vibrasjon (saging av tre)	a_h = 8,0 m/s², usikkerhet K = 2,0 m/s²
Reservedeler og service	Tilgjengelig via Bosch kundeservice (Gratisnummer: 0800 05 50 51)

Ofte stilte spørsmål - PFZ 500 E BOSCH

Hvordan bytte sagblad på PFZ 500 E?

For å skifte blad, koble først verktøyet fra strømmen. Skyv SDS-spaken (7) fremover for å låse opp bladet, fjern det, sett så inn et nytt M-skafteblad i SDS-bladholderen (6) til det klikker på plass. Kontroller at det er godt festet.

Hvilken type blad skal brukes for å skjære metall?

Bruk et sagblad som er egnet for metall, helst bimetallisk. Se tabellen over anbefalte blader på slutten av bruksanvisningen. For metall, påfør smøremiddel eller kjøling langs skjærelinjen.

Hvordan justere skjærehastigheten?

Hastigheten er variabel avhengig av trykket på på/av-bryteren (4). Lett trykk gir lav hastighet, hardt trykk øker hastigheten. Tilpass hastigheten til materialet (for eksempel reduser for plast eller aluminium).

Kan jeg gjøre dykkekutt med denne sagen?

Nei, bruksanvisningen fraråder dykkekutt med denne modellen på grunn av fare for tilbakeslag. Bruk sagen kun for kutt som starter i kanten av arbeidsstykket.

Hvordan vedlikeholde stikksagen?

Før alt vedlikehold, koble verktøyet fra strømmen. Rengjør ventilasjonsåpningene med en børste eller trykkluft. For bladholderen, fjern bladet og rengjør med trykkluft, smør deretter med et egnet smøremiddel.

Hva er maksimal skjæredybde i tre?

Maksimal skjæredybde i tre er 150 mm. For ulegert stål er den 10 mm, og for plastmaterialer (rør) 150 mm.

Er sagen utstyrt med en variabel hastighetsregulator?

Ja, PFZ 500 E har elektronisk slagfrekvensregulering: fra 0 til 2700 slag per minutt, trinnløst justerbart via bryteren.

Hvordan unngå risikoen for elektrisk støt?

Bruk kun egnede stikkontakter, ikke håndter verktøyet med våte hender, og hvis kabelen er skadet, koble den umiddelbart fra. Hold verktøyet i de isolerte gripeflatene når bladet kan komme i kontakt med skjulte ledere.

Hvilke tilbehør leveres med sagen?

Bruksanvisningen lister ikke nøyaktig hvilket tilbehør som følger med i standardpakken. Vanligvis følger ett sagblad med. Sjekk produktarket eller forhandleren for nøyaktig innhold.

Hvor finner jeg reservedeler og kundeservice?

Kontakt Bosch kundeservice på gratistelefon 0800 05 50 51 (Frankrike) eller på e-post til [e-mail]. Du kan også besøke www.bosch.fr for eksplosjonstegninger og deler.

BRUKSANVISNING PFZ 500 E BOSCH

1 Savklinge* 2 Føringsanslag 3 Håndbeskytter 4 Start-stopp-kontakt 5 Kontaktspære til start-stopp-kontakt 6 SDS-savklinge-holder 7 Udløserpal til SDS-system

Vedlikehold og service

Vedlikehold og rengjøring

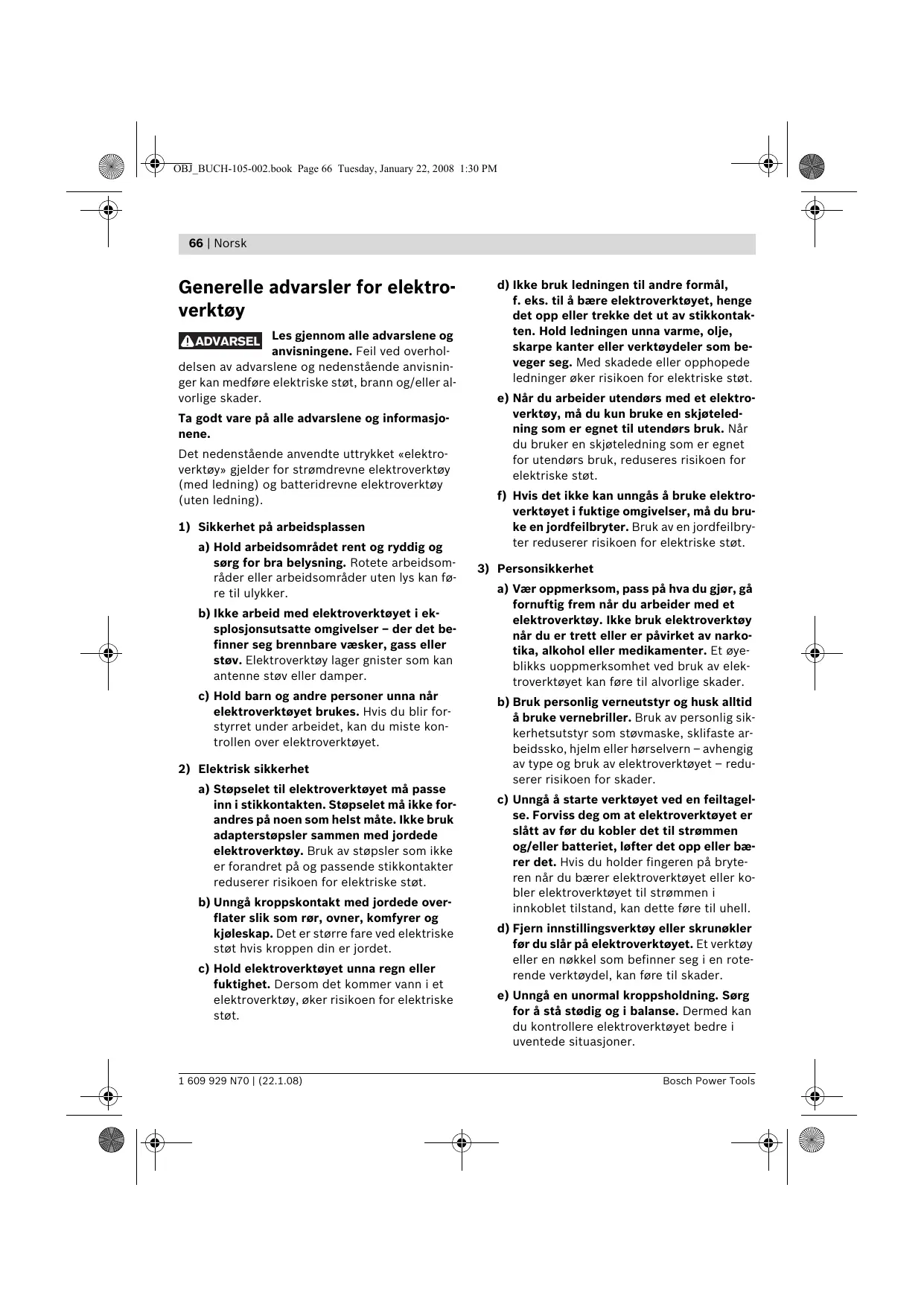

Generelle advarsler for elektroverktøy

ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelse av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

delen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

a) Hold arbeidsområdet rent og ryddig og sørg for god belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker. b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper. c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt. b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet. c) Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt. e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt. f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) Personsikkerhet

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader. b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselsvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader. c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader. e) Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

4) Omhyggelig bruk og håndtering av elektroverktøy

a) Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. b) Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. c) Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet start av elektroverktøyet. d) Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer. e) Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner. 5) Service a) Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Maskinavhengig sikkerhetsinformasjon

Hold hendene unna sagområdet. Ikke grip under arbeidsstykket. Ved kontakt med sagbladet er det fare for skader. Elektroverktøyet må kun føres inn mot arbeidsstykket i innkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i arbeidsstykket. Slå verktøyet av når arbeidet er ferdig og trekk først sagbladet ut av snittet når sagbladet er helt stanset. Slik unngår du tilbakeslag og kan legge elektroverktøyet sikkert ned. Bruk kun ikke skadede, feilfrie sagblad. Bøyde eller sløve sagblad kan brekke eller forårsake tilbakeslag. Spenn materialet godt fast. Ikke støtt arbeidsstykket med hånden eller foten. Ikke berør gjenstander eller bakken med sagen så lenge den går. Det er fare for tilbakeslag. Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Inntrenging i en vannledning forårsaker materielle skader og kan medføre elektriske støt.

Ta kun tak i elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger eller den egne strømledningen. Kontakt med en spenningsførende ledning setter også elektroverktøyets metalldeler under spenning og fører til elektriske støt. Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender. Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. Hold arbeidsplassen ren. Materialblandinger er spesielt farlige. Lettmetallstøv kan brenne eller eksplodere. Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. Bruk aldri elektroverktøyet med skadet ledning. Ikke berør den skadede ledningen og trekk støpselet ut hvis ledningen skades i løpet av arbeidet. Med skadet ledning øker risikoen for elektriske støt.

Funksjonsbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Formålsmessig bruk

Maskinen er beregnet til saging av tre, kunststoff, metall og bygningsmaterialer med fast anslag. Den er egnet til rette snitt. Ta hensyn til sagblad-anbefalingene.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Sagblad* 2 Føringsanlegg 3 Håndbeskyttelse 4 På-/av-bryter 5 Innkoblingssperre for på-/av-bryter 6 SDS-sagblad-feste 7 Skyver for SDS-sagbladlås

Informasjonene gjelder for nominell spenning [U] 230/240 V. Ved lavere spenning og på visse nasjonale modeller kan disse informasjonene variere noe.

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøyene kan variere.

Støy-/vibrasjonsinformasjon

Måleverdier funnet i henhold til EN 60745.

Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 88 dB(A); lydeffektnivå 99 dB(A). Usikkerhet K=3 dB.

Bruk hørselvern!

Totale svingningsverdier (vektorsum fra tre retninger) beregnet jf. EN 60745:

Saging av tre: Svingningsemisjonsverdi a_h = 8,0m / s² , usikkerhet K = 2,0m / s²

Vibrasjonsnivået som er angitt i disse anvisningene er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg til en foreløpig vurdering av svingningsbelastninger.

Det angitte svingningsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig økning av svingningsbelastningen over hele arbeidstidsrommet.

Til en nøyaktig vurdering av svingningsbelastninger skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastninger over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Samsvarserklæring

C€

Vi erklærer som eneansvarlig at produktet som beskrives under «Tekniske data» stemmer overens med følgende normer eller normative dokumenter: EN 60745 i henhold til bestemmelsene i direktiv 2004/108/EF, 98/37/EF (frem til 28.12.2009), 2006/42/EF (fra 29.12.2009).

Tekniske underlag hos:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Innsetting/utskifting av sagblad

For alle arbeider på elektroverktøyet utføres. Bruk vernehansker ved montering av sagbladet. Ved berøring av sagbladet er det fare for skader. Ved sagbladskifte må du passe på at sagbladfestet er fritt for materialrester, f.eks. tre- eller metallspon.

Valg av sagblad

Bruk kun sagblad som er egnet for materialet som skal bearbeides.

En oversikt over anbefalte sagblad finner du bak i denne instruksen. Sett kun inn sagblad med M-skaft.

Innsetting av sagblad (se bilde A)

Skyv sagbladet 1 helt inn i SDS-sagblad-festet 6.

Kontroller om sagbladet sitter godt fast. Et løst sagblad kan falle ut og skade deg.

Fjerning av sagbladet (se bilde B)

Trykk skyveren for SDS-sagblåsen 7 i pilretningen og trekk sagbladet 1 ut.

Støv-/sponavsuging

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv som eik- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

• Sørg for god ventilasjon av arbeidsplassen.
• Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Bruk

Igangsetting

Ta hensyn til strømspenningen! Spenningen til strømkilden må stemme overens med angivelsene på elektronverktøyets typeskilt. Elektronverktøy som er merket med 230 V kan også brukes med 220 V.

Inn-/utkobling

Til igangsetting av elektroverktøyet trykker du først på innkoblingsperren 5 og trykker deretter inn på-/av-bryteren 4 og holder den trykt inne.

Til utkobling av elektroverktøyet slipper du på-/av-bryteren 4.

Styring av slagtall

Med sterkere eller svakere trykk på på-/av-bryteren 4 kan du styre slagtallet til innkoblet elektroverktøy trinnløst.

Det nødvendige slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til med praktiske forsøk.

En reduksjon av slagtallet anbefales når sagbladet settes på arbeidsstykket og ved saging av kunststoff og aluminium.

Arbeidshenvisninger

Tips

▷ Ved saging av lette bygningsmaterialer må du følge lover og bestemmelser og materialprodusentens anbefalinger. ▷ Ikke utfør dykksnitt med elektroverktøyet.

Det er fare for tilbakeslag.

Før du sager i tre, sponplater, bygningsmateriell etc. må du sjekke om det finnes spikre, skruer e.l. og eventuelt fjerne dem.

Slå på elektroverktøyet og før det inn mot arbeidsstykket som skal bearbeides. Hold elektroverktøyet godt fast med begge hendene, sett føringsanlegget 2 på arbeidsstykkeoverflaten og sag gjennom materialet med jevnt trykk hhv. fremføring.

Til et hurtig og rent snitt beveger du elektroverktøyet frem og tilbake som en vanlig håndsag. (se bilde C).

Når arbeidet er over slår du av elektroverktøyet.

Hvis sagbladet er fastklemt, må du straks slå av elektroverktøyet. Sprik sagespalten litt med et egnet verktøy og trekk ut elektroverktøyet.

Kantsaging (se bilde D)

Med elastiske bi-metall-sagblad kan for eksempel bygningselementer som peker ut, slik som vannrør, kappes direkte langs veggen.

Pass på at sagbladet alltid er lengre enn diameteren på arbeidsstykket som skal bearbeides. Det er fare for tilbakeslag.

Legg sagbladet direkte mot veggen og bøy det litt med sidetrykk på elektroverktøyet til fotplaten ligger mot veggen. Slå på elektroverktøyet og sag gjennom arbeidsstykker med konstant sidetrykk.

Kjøle-/smøremiddel

Påfør kjøle- eller smøremidler langs skjærelinjen ved saging av metall e.l. fordi materialet oppvarmes.

Service og vedlikehold

Vedlikehold og rengjøring

Før alle arbeider på elektroverktøyet utføres, må støpselet trekkes ut av stikkontakten. Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.

Rengjør sagbladfestet helst med trykkluft eller med en myk pensel. Ta da sagbladet ut av elektroverktøyet. Hold sagbladfestet funksjonsdyktig ved bruk av egnede smøremidler.

En sterk tilsmussing av elektroverktøyet kan føre til funksjonsfeil. Sag derfor ikke sterkt støvutviklende materialer nedenfra eller over hodet.

Hvis elektroverktøyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Ikke kast elektroverktøy i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpasningen til nasjonale lover må

gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Rett til endringer forbeholdes.

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Deltegninger og informasjoner om reservedeler finner du også under:

www.bosch-pt.com

Bosch-kunderådgiverteamet gjerne til hjelp ved spørsmål om kjøp, bruk og innstilling av produkter og tilbehør.
