| Produkttype | Trådløs stikksag |
| Merke | BOSCH |
| Modell | POWER4ALL PST18LI |
| Nominell spenning | 18 V |
| Variabel hastighetsinnstilling | Ja, kontinuerlig justerbar |
| Pendelbevegelse | Ja, 4 justerbare posisjoner |
| Tomgangsturtall | 0 – 2400 o/min |
| Slaglengde | 20 mm |
| Maks. skjæredybde i tre | 80 mm |
| Maks. skjæredybde i aluminium | 12 mm |
| Maks. skjæredybde i stål (ulegert) | 5 mm |
| Maks. gjæringsskjærevinkel | 45° (venstre/høyre) |
| Vekt | 1,9 kg (i henhold til EPTA-prosedyre 01/2003) |
| Strømforsyning | Litium-ion-batteri 18 V (PBA 18V...) |
| Anbefalt lader | AL 22..CV / AL 18..CV |
| Lydtrykknivå | 81 dB(A) |
| Lydeffektnivå | 92 dB(A) |
| Vibrasjon (saging i tre) | a_h = 8 m/s², K = 1,5 m/s² |
| Belysning | Integrert Power Light-lampe |
| Støvavsugssystem | Tilkobling for støvsuger (tilbehør) |
| Batteribeskyttelse | Electronic Cell Protection (ECP) mot dyp utladning |
| Driftstemperaturområde | -20 til +50 °C |
Ofte stilte spørsmål - POWER4ALL PST18LI BOSCH
Brukerspørsmål om POWER4ALL PST18LI BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Stikksag i PDF-format gratis! Finn veiledningen din POWER4ALL PST18LI - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. POWER4ALL PST18LI av merket BOSCH.
BRUKSANVISNING POWER4ALL PST18LI BOSCH
Norsk ...... Side 70
Suomi....Sivu 76
Ελληνικά. Σελίδα 83
Türkçe Sayfa 90
عربي 98 صفحة
4|
13 Sokkel til snitlinjekontrol „Cut Control“
14 Savklinge*
15 Kontrolvindue til snitlinjekontrol „Cut Control“
16 Berøringsbeskyttelse
17 Savklingeholder
18 Lampe „Power Light“
Overensstemmelseserklæring
Støvsugeren skal være egnet til det materiale, som skal opsuges.
Snitlinjekontrol ved geringssnit (se Fig. J)
Det anbefales at reducere slagantallet, når savklingen sættes på emnet og når der saves i plast og aluminium.
Beskyttelse mod dybdeafladning
Vedligeholdelse og service
Vedligeholdelse og rengøring
Anslutning av dammutsugning
Sikkerhetsinformasjon
Generelle advarsler for elektroverktøy
ADVARSEL
Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av ad-
varslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Ta godt vare på alle advarslene og informasjonene.
Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).
Sikkerhet på arbeidsplassen
▶ Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
▶ Hold barn og andre personer unna når elektroverktøy-et brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.
Elektrisk sikkerhet
▶ Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
▶ Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
▶ Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med ska- dede eller opphopede ledninger øker risikoen for elektriske støt.
Norsk | 71
Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.
Personsikkerhet
Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.
Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
▶ Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.
Omhyggelig bruk og håndtering av elektroverktøy
Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
- Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
▶ Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøy-et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
Omhyggelig bruk og håndtering av batteridrevne verktøy
▶ Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
▶ Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
▶ Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontakte. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
▶ Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
Service
▶ Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.
Sikkerhetsinformasjoner for stikksager
▶ Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte strømledninger. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.
▶ Hold hendene unna sagområdet. Ikke grip under arbeidsstykket. Ved kontakt med sagbladet er det fare for skader.
▶ Elektroverktøyet må kun føres inn mot arbeidsstykket i innkoblet tilstand. Det er ellers fare for tilbakeslag, hvis innsatsverktøyet henger seg opp i arbeidsstykket.
▶ Pass på at fotplaten 9 ligger godt på under sagingen. Et sagblad som har kilt seg fast kan brekke eller føre til tilbakeslag.
Slå verktøyet av når arbeidet er ferdig og trekk først sagbladet ut av snittet når sagbladet er helt stanset. Slik unngår du tilbakeslag og kan legge elektroverktøyet sikkert ned.
72 | Norsk
▶ Bruk kun ikke-skadede og feilfrie sagblad. Bøyde eller butte sagblad kan brekke, påvirke skjæringen negativt eller forårsake et tilbakeslag.
▶ Brems ikke sagbladet etter utkobling ved å trykke mot dette fra siden. Sagbladet kan ta skade, brekke eller forårsake et tilbakeslag.
▶ Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.
▶ Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
▶ Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.
Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.
▶ Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene.
▶ Bruk batteriet kun i kombinasjon med Bosch el-verktøyet. Kun slik beskyttes batteriet mot farlig overbelastning.
▶ Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
Produkt- og ytelsesbeskrivelse
Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.
Formålsmessig bruk
Maskinen er beregnet til å utføre kappinger og utskjæringer i tre, kunststoff, metall, keramikkplater og gummi på faste underlag. Den er egnet til rette og kurve-snitt med en gjæringsvinkel på opp til 45°. Ta hensyn til sagbladanbefalingene.
Lyset til dette elektroverktøyet brukes til å belyse selve arbeidsområdet, og er ikke egnet som rombelysning i boliger.

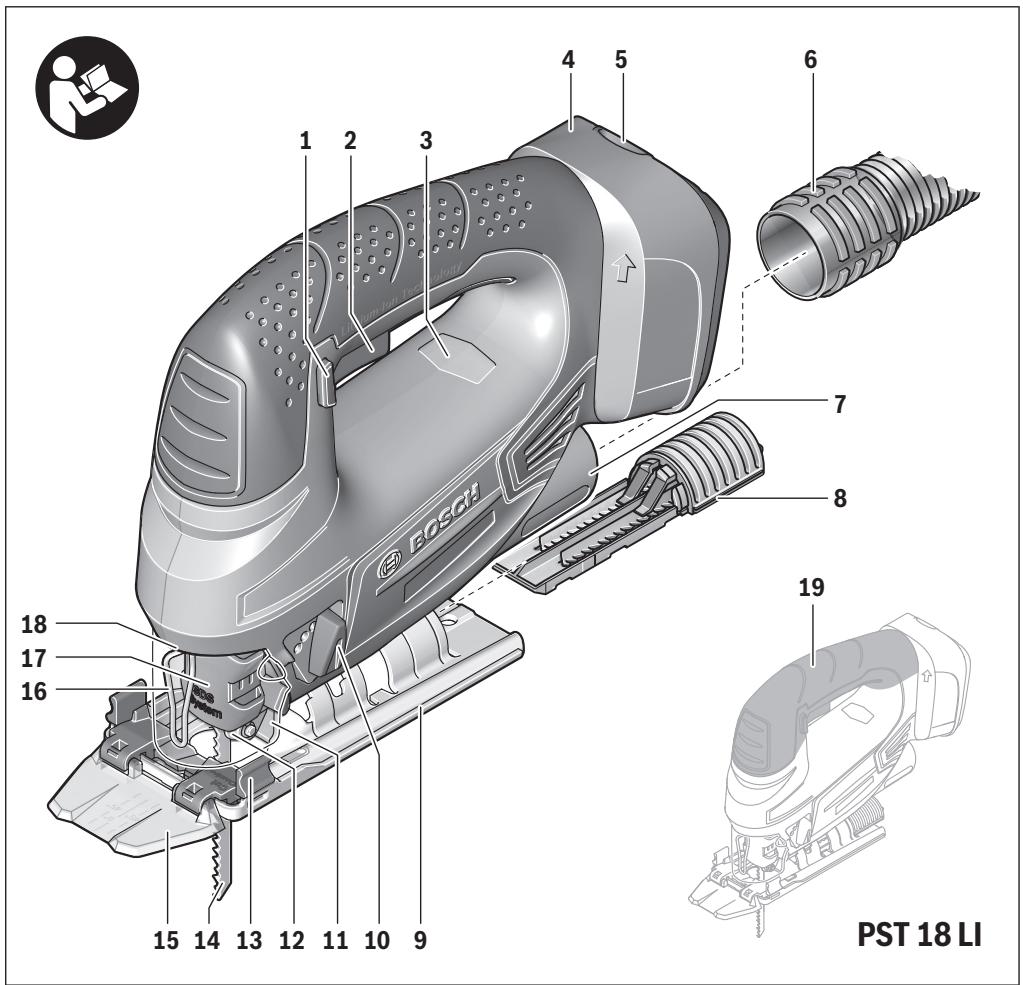

Illustrerte komponenter
Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.
1 Innkoblingssperre for på-/av-bryter
2 På-/av-bryter
3 Batteri-ladeindikator
4 Batteri*
5 Batteri-låsetast
6 Avsugslange*
7 Avsugstuss
8 Sagbladdepot
9 Fotplate
10 Innstillingsspak for pendelbevegelse
11 Vernedeksel for avsugingen
12 Føringsrull
13 Sokkel for skjærelinjekontrollen «Cut Control»
14 Sagblad*
15 Vindu for skjærelinjekontrollen «Cut Control»
16 Berøringsvern
17 Sagblad-feste
18 Lampen «Power Light»
19 Håndtak (isolert grepflate)
20 Flisvern
21 Føring for parallellanlegget
22 Skala gjæringsvinkel
23 Skrue
24 Snittmarkering 0°
25 Snittmarkering 45°
26 Låseskrue for parallellanlegget*
27 Parallellanlegg med sirkelføring*
28 Sentreringsspiss for sirkelføringen
| Stikksag | PST 18 LI | |
| Produktnummer | 3 603 K11 0.. | |
| Nominell spenning | V= | 18 |
| Slagtallstyring | ● | |
| Pendling | ● | |
| Tomgangsslagtall n_0 | min ^-1 | 0–2 400 |
| Slag | mm | 20 |
| Max. skjæredybde | ||
| - i tre | mm | 80 |
| - i aluminium | mm | 12 |
| - i stål (ulegert) | mm | 5 |
| Skjærevinkel (venstre/høyre) max. | ° | 45 |
| Vekt tilsvarende EPTA-Procedure 01/2003 | kg | 1,9 |
| Tillatt omgivelsestemperatur | ||
| - ved lading | °C | 0...+45 |
| - ved drift ^1) og lagring | °C | -20...+50 |
| Anbefalte batterier | PBA 18V...VPBA 18V...W | |
| Anbefalte ladere | AL 22..CVAL 18..CV | |
| 1) Redusert ytelse ved temperatur < 0 °C | ||
Norsk | 73
Støy-/vibrasjonsinformasjon
Støyutslippsverdier målt i henhold til EN 60745-2-11.
Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 81 dB(A); lydeffektnivå 92 dB(A). Usikkerhet K = 3 dB.
Bruk hørselvern!
Totale svingningsverdier a_h (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745:
Saging av sponplate: a_h=8 m/s^2 , K=1,5 m/ s^2 ,
Saging av metallplater: a_h=5 m/s^2 , K=1,5 m/ s^2 .
Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.
Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over hele arbeidstidsrommet.
Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.
Samsvarserklæring CE
Vi erklærer under eneansvar at produktet som er beskrevet under «Tekniske data» er i overensstemmelse med alle relevante bestemmelser i direktivene 2009/125/EC
(forordning 1194/2012), 2011/65/EU, til 19. april 2016:
2004/108/EC, fra 20. april 2016: 2014/30/EU,
2006/42/EC inkludert endringer, og følgende standarder: EN 60745-1, EN 60745-2-11.
Tekniske data (2006/42/EC) hos:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
▶ Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy-skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.
▶ Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse ladeapparatene er tilpasset til Litium-ion-batteriet som er innebygget i elektroverktøyet.
Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.
Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.
Litium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.
▶ Trykk etter automatisk utkobling av elektroverktøyet ikke videre på på-/av-bryteren. Batteriet kan ta skade.

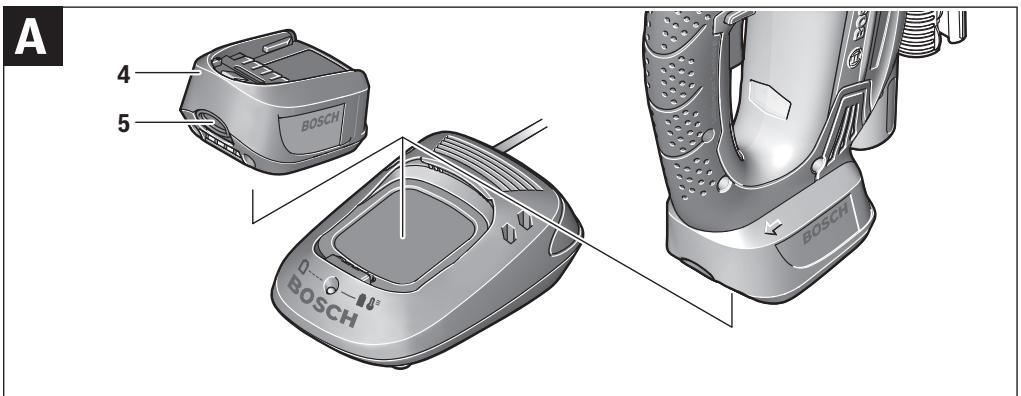

Til fjerning av batteriet 4 trykker du opplåsingstasten 5 og trekker batteriet oppover ut av elektroverktøyet. Ikke bruk makt.
Følg informasjonene om kassering.
Innsetting/utskifting av sagblad
▶ Bruk vernehansker ved montering av sagbladet. Ved berøring av sagbladet er det fare for skader.
Valg av sagblad
En oversikt over anbefalte sagblad finner du bak i denne instruksen. Sett kun inn sagblad av T-tange-typen eller med 1/4"-universalskaft (U-skaft). Sagbladet bør ikke være lengre enn kuttet det skal lage.
Bruk et smalt sagblad til saging i smale kurver.

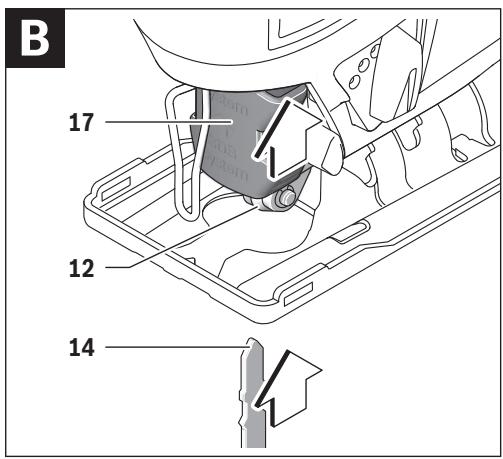

Innsetting av sagblad (se bilde B)
▶ Rengjør skaftet til sagbladet før innsetting. Et tilsmusset skaft kan ikke festes sikkert.
Ta eventuelt vernedekselet 11 av (se «Vernedeksel»).
Skyv sagbladfestet 17 oppover i pilretning. Skyv sagbladet 14 med tennene i skjæreretning helt inn i sagbladfestet.
Ved innsetting av sagbladet må du passe på at sagbladryggen befinner seg i sporet til føringsrullen 12.
- Kontroller om sagbladet sitter godt fast. Et løst sagblad kan falle ut og skade deg.

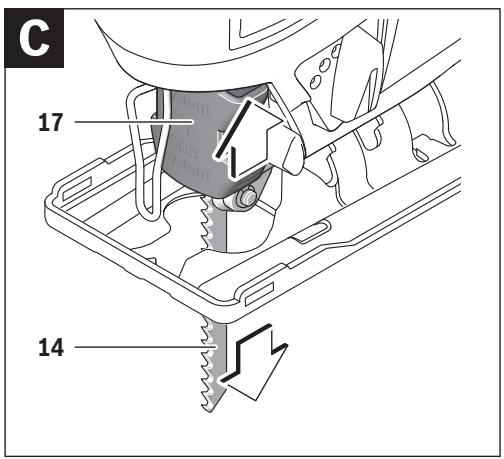

Fjerning av sagbladet (se bilde C)
Skyv sagbladfestet 17 oppover i pilretning og ta sagbladet ut 14.

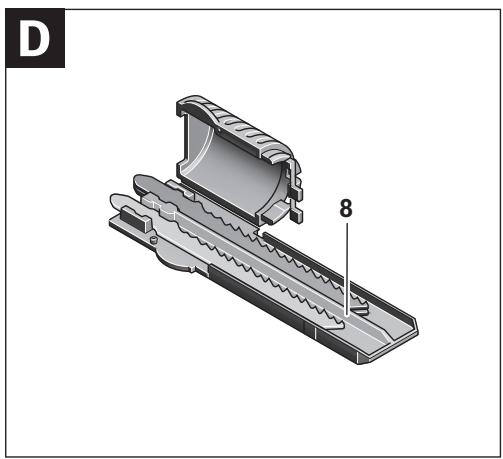

Sagbladdepot (se bilde D)
I sagbladdepotet 8 kan du oppbevare opp til seks sagblad med en lengde på ef. 110 mm. Legg sagbladene med T-tange inn i den passende utsparingen i sagbladdepotet. Opp til tre sagblad kan ligge over hverandre.
Lukk sagbladdepotet og skyv det frem til anslaget inn i utsparingen på fotplaten 9.
74 | Norsk
Flisvern (se bilde E)
Flisvernet 20 (tilbehør) kan forhindre at overflaten revner ved saging av tre. Flisvernet kan kun brukes ved visse sagbladtyper og kun i en skjærevinkel på 0°. Fotplaten 9 må ved saging med flisvern ikke settes bakover til saging nær kanter.
Trykk flisvernet 20 nedenfra inn i fotplaten 9 (som vist på bildet med kjervet oppover).
Skjærelinjekontroll «Cut Control»
Skjærelinjekontrollen «Cut Control» muliggjør en presis føring av elektroverktøyet langs en skjærelinje som er avmerket på arbeidsstykket. Byggesettet «Cut Control» inneholder også et vindu 15 med snittmarkeringer og en sokkel 13 til festing av elektroverktøyet.
Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.
Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler).
Asbestholdig materiale må kun bearbeides av fagfolk.
- Bruk helst et støvavsug som er egnet for dette materialet.
- Sørg for god ventilasjon av arbeidsplassen.
- Det anbefales å bruke en støvmaske med filterklasse P2.
Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.
▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.
Vernedeksel (se bildene G - H)
Monter vernedekselet 11 før du kobler elektroverktøyet til et støvavsug.
Sett vernedekselet 11 slik på elektroverktøyet at den mellomste holderen går i lås på berøringsbeskyttelsen 16 og de to ytre holderne går i lås i utsparingene på huset.
Ta vernedekselet 11 av til arbeid uten støvavsug og til gjæringssnitt. Trykk da dekselet sammen på høyden av de ytre holderne og trekk det av fremover.
Tilkobling av støvavsuget
Sett en avsugslange 6 (tilbehør) inn på avsugstussen 7. Forbind avsugslangen 6 med en støvsuger (tilbehør). En oversikt over tilkobling til forskjellige støvsugere finner du på slutten av denne instruksen.
Til en optimal avsuging setter du inn flisvernet 20.
Støvsugeren må være egnet til materialet som skal bearbeides.
Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger.
Bruk
Driftstyper
▶ Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy-skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.
Innstilling av pendelbevegelsen
Pendelbevegelsen som kan innstilles i fire trinn muliggjør en optimal tilpasning av skjærehastighet, skjæreytelse og snittbilde til materialet som skal bearbeides.
Med innstillingsspaken 10 kan pendelbevegelsen også innstilles under drift.
Ingen pendelbevegelse Liten pendelbevegelse Middels pendelbevegelse Stor pendelbevegelse
Det optimale pendeltrinnet til enhver bruk kan finnes frem til med praktiske forsøk. Følgende anbefalinger finnes:
- Velg et mindre pendeltrinn hhv. slå pendelbevegelsen helt av, hvis skjærekanten skal bli enda finere og renere.
- Slå pendelbevegelsen helt av ved bearbeidelse av tynne materialer (f. eks. metallplater).
- Arbeid med liten pendelbevegelse i harde materialer (f. eks. stål).
- I myke materialer og ved saging av tre i fiberretning kan du arbeide med maksimal pendelbevegelse.
Innstilling av gjæringsvinkelen (se bilde I)
Fotplaten 9 svinges opp til 45° mot høyre eller venstre til gjæringssnitt.
- Ta av vernedekselet 11 og avsugstussene 7.
- Trekk sagbladdepotet 8 ut av fotplaten 9.
- Løsne skruen 23 og skyv fotplaten 9 litt i retning av-sugstussen 7.
- Til innstilling av presise gjæringsvinkler har fotplaten på høyre og venstre side låsepunkter ved 0°, 22,5° og 45°. Sving fotplaten 9 i henhold til skalaen 22 til ønsket posisjon. Andre gjæringsvinkler kan innstilles med en vinkelmåler.
- Sving deretter fotplaten 9 frem til anslaget i retning sagbladet 14.
- Trekk skruen 23 fast igjen.
Vernedekselet 11, avsugstussen 7 og flisvernet 20 kan ikke brukes ved gjæringssnitt.
Skjærelinjekontroll ved gjæringssnitt (se bilde J)
Til skjærelinjekontroll finnes det på vinduet for «Cut Control» 15 en markering 24 for et rettvinklet snitt med 0° og en markering 25 hver for gjæringssnitt mot høyre eller venstre med 45° i henhold til skalaen 22.
Snittmarkeringen for gjæringsvinkelen mellom 0° og 45° oppstår proporsjonalt. Den kan i tillegg avmerkes med en ikke permanent marker på vinduet for «Cut Control» 15 og lett fjernes igjen.
Utfør helst en prøveskjæring for nøyaktig arbeid.
Norsk | 75
Justering av fotplaten (se bilde I)
Til saging nær kanter kan fotplaten 9 settes bakover.
Løsne skruen 23 og skyv fotplaten 9 frem til anslaget i retning av avsugstussen 7.
Trekk skruen 23 fast igjen.
Saging med forskjøvet fotplate 9 er kun mulig i en gjæringsvinkel på 0°. Dessuten må skjærelinjekontrollen «Cut Control» med sokkelen 13, parallellanlegget med sirkelføringen 27 (tilbehør) og flisvernet 20 ikke brukes.
Igangsetting
Innsetting av batteriet
▶ Bruk kun original Bosch litium-ion-batterier med en spenning som er angitt på typeskiltet til elektroverktøyet ditt. Bruk av andre batterier kan medføre skader og brannfare.
Inn-/utkobling
Til igangsetting av elektroverktøyet trykker du først på inn-koblingssperren 1 og trykker deretter inn på-/av-bryteren 2 og holder den trykt inne.
Lampen 18 lyser ved litt eller helt inntrykket på-/av-bryter 2 og muliggjør opplysing av arbeidsområdet ved ugunstige lysforhold.
Til utkobling av elektroverktøyet slipper du på-/av-bryteren 2.
Merk: Av sikkerhetsgrunner kan på-/av-bryteren 2 ikke låses, men må stadig holdes trykt inne i løpet av driften.
Slå elektroverktøyet kun på när du bruker det for å spare energi.
Styring av slagtall
Med sterkere eller svakere trykk på på/-av-bryteren 2 kan du styre slagtallet til innkoblet elektroverktøy trinnløst.
Et svakt trykk på på-/av-bryteren 2 fører til et lavt slagtall. Slagtallet økes med økende trykk.
Det nødvendige slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til med praktiske forsøk.
En reduksjon av slagtallet anbefales när sagbladet settes på arbeidsstykket og ved saging av kunststoff og aluminium.
Til arbeid over lengre tid med lavt slagtall kan elektroverktøy et varme seg sterkt opp. Ta sagbladet ut av elektroverktøyet og la elektroverktøyet gå til avkjøling i ca. 3 min. med maksimalt slagtall.
Batteri-ladeindikator
Batteri-ladetilstandsindikatoren 3 viser batteriets ladetilstand ved innkoplet elektroverktøy og består av 3 grønne LEDer.
| LED | Kapasitet |
| Kontinuerlig lys 3 x grønn | ≥ 66 % |
| Kontinuerlig lys 2 x grønn | 34 – 65 % |
| Kontinuerlig lys 1 x grønn | 11 – 33 % |
| Langsomt blinklys 1 x grønn | ≤ 10 % |
Temperaturavhengig overlastbeskyttelse
Ved forskriftsmessig bruk kan ikke elektroverktøyet overbelastes. Hvis belastningen blir for stor eller batteritemperaturen ikke er i samsvar med spesifikasjonene, reduseres turtallet, eller elektroverktøyet slås av. Ved redusert turtall går ikke elektroverktøyet med fullt turtall igjen før batteriet har tillatt temperatur eller belastningen reduseres. Ved automatisk utkobling slår du av elektroverktøyet, lar batteriet avkjøles og slår deretter på elektroverktøyet igjen.
De 3 LEDene til batteri-ladetilstandsindikatoren 3 blinker hurtig når batteriets temperatur er utenfor driftstemperaturområdet på -20 til +50 °C og/eller overlastsikringen har reagert.
Beskyttelse mot total utlading
Lithium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.
Arbeidshenvisninger
▶ Ved bearbeidelse av små eller tynne arbeidsstykker må du alltid bruke et stabilt underlag hhv. en sagstasjon (Bosch PLS 300).
Dykksaging (se bilde K)
Det må kun bearbeides myke materialer som tre, gipskartong o.l. med dykksagemetoden!
Sett elektroverktøyet med den fremre kanten til fotplaten 9 på arbeidsstykket uten at sagbladet 14 berører arbeidsstykket og slå det på. Velg maksimalt slagtall for elektroverktøy med slagtallstyring. Trykk elektroverktøyet godt fast mot arbeidsstykket og la sagbladet dykke langsomt inn i arbeidsstykket.
Så snart fotplaten 9 ligger med hele flaten mot arbeidsstykket, sager du videre langs ønsket skjærelinje.
Parallellanlegg med sirkelføring (tilbehør)
Til arbeid med parallellanlegg med sirkelføring 27 (tilbehør) må tykkelsen på arbeidsstykket være maksimalt 30 mm.
Fjern sokkelen for «Cut Control» 13 fra fotplaten 9. Trykk da sokkelen svakt sammen og ta den ut av føringen 21.
Parallellsnitt (se bilde L): Løsne skruen 26 og skyv skalaen til parallellanlegget gjennom føringen 21 i fotplaten. Innstill ønsket skjærebredde som skalaverdi på indre kant på fotplaten. Skru låseskruen 26 fast.
Sirkelskjæringer (se bilde M): Bor et hull på skjærelinjen innenfor kretsen som skal sages; hullet må være tilstrekkelig stort til å stikke inn sagbladet. Bearbeid boringen med en fres eller en fil, slik at sagbladet kan ligge kant i kant mot skjærelinjen. Sett låseskruen 26 på den andre siden av parallellanlegget. Skyv skalaen til parallellanlegget gjennom føringen 21 i fotplaten. Bor et hull i midten av utskjæringen som skal sages på arbeidsstykket. Sett sentreringsspissen 28 gjennom indre åpning på parallellanlegget og inn i det borede hullet. Innstill radius som skalaverdi på indre kant på fotplaten. Trekk låseskruen 26 fast.
76|Suomi
Kjøle-/smøremiddel
Påfør kjøle- hhv. smøremidler langs skjærelinjen ved saging av metall e. l. fordi materialet oppvarmes.
Service og vedlikehold
Vedlikehold og rengjøring
▶ Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy-skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på-/av-bryteren ved en feiltagelse.
- Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.
Rengjør sagbladfestet med jevne mellomrom. Ta da sagbladet ut av elektroverktøyet og bank elektroverktøyet svakt på en plan flate.
En sterk tilsmussing av elektroverktøyet kan føre til funksjonsfeil. Sag derfor ikke sterkt støvutviklende materialer nedenfra eller over hodet.
Smør føringsrullen 12 av og til med en dråpe olje.
Kontroller føringsrullen 12 med jevne mellomrom. Hvis den er slitt, må den skiftes ut av en autorisert Bosch-kundeservice.
Kundeservice og rådgivning ved bruk
Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Sprengskisser og informasjon om reservedeler finner du også på:
www.bosch-pt.com
Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.
Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på elektroverktøyets typeskilt.
Norsk
Robert Bosch AS
Postboks 350
1402 Ski
Tel.: 64 87 89 50
Faks: 64 87 89 55
Transport
Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.
Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.
Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen.
Ta også hensyn til eventuelle videreførende nasjonale forskrifter.
Deponering
Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Elektroverktøy og batterier må ikke kastes i vanlig søppel!
Kun for EU-land:
Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.
Batterier/oppladbare batterier:
Li-ion:
Ta hensyn til informasjonene i avsnittet «Transport», side 76.
Rett til endringer forbeholdes.
