POWER4ALL PST18LI - Rompecabezas BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra de calar inalámbrica
Características técnicas principales	Sierra de calar con movimiento pendular, sistema de cambio de hoja sin herramientas
Alimentación eléctrica	Batería de litio-ion
Tipo de batería	Batería Power4All 18V
Tensión	18 V
Potencia	Máx. 2 500 SPM (golpes por minuto)
Dimensiones aproximadas	Longitud: 23,5 cm, Ancho: 10,5 cm, Altura: 20,5 cm
Peso	1,6 kg (sin batería)
Funciones principales	Corte recto, corte en ángulo, corte curvo
Mantenimiento y limpieza	Limpie regularmente el filtro de polvo y verifique el estado de las hojas
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio postventa Bosch
Seguridad	Equipado con un interruptor de seguridad y una protección de hoja
Compatibilidades	Compatible con todas las baterías Power4All 18V
Información general	Ideal para trabajos de bricolaje y renovación, garantía de 2 años

Preguntas frecuentes - POWER4ALL PST18LI BOSCH

¿Cómo cargar la batería del BOSCH POWER4ALL PST18LI?

Para cargar la batería, insértela en el cargador proporcionado y conecte el cargador a una toma de corriente. La luz LED indica el estado de carga.

¿Qué hacer si la sierra no arranca?

Verifique que la batería esté correctamente cargada e instalada. Asegúrese también de que el bloqueo de seguridad no esté activado.

¿Cómo reemplazar la hoja de la sierra?

Desconecte la herramienta, luego use la llave proporcionada para aflojar el tornillo de la hoja. Retire la hoja antigua e instale la nueva siguiendo el mismo proceso en sentido inverso.

¿Qué tipos de materiales puedo cortar con la BOSCH POWER4ALL PST18LI?

La sierra está diseñada para cortar madera, plásticos y algunos metales ligeros. Asegúrese de usar la hoja adecuada para cada material.

¿Cómo mantener mi sierra BOSCH POWER4ALL PST18LI?

Limpie regularmente la herramienta después de usarla, verifique el estado de la hoja y de la batería, y guarde la herramienta en un lugar seco.

La batería de mi sierra ya no retiene carga, ¿qué hacer?

Si la batería ya no retiene carga, intente cargarla completamente. Si el problema persiste, considere reemplazar la batería.

¿Puedo usar hojas de sierra de otras marcas con la BOSCH POWER4ALL PST18LI?

Sí, siempre que las hojas sean compatibles con el sistema de fijación de la sierra y adecuadas para los materiales que desea cortar.

¿Dónde puedo encontrar piezas de repuesto para mi sierra?

Las piezas de repuesto se pueden comprar a través de distribuidores autorizados de BOSCH o en el sitio oficial de BOSCH.

¿Cuál es el nivel de ruido de la BOSCH POWER4ALL PST18LI?

El nivel de ruido es de aproximadamente 85 dB. Se recomienda usar protección auditiva durante su uso.

¿La garantía de mi sierra es transferible?

La garantía es generalmente personal y no transferible. Verifique las condiciones específicas en el manual de usuario.

MANUAL DE USUARIO POWER4ALL PST18LI BOSCH

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Página

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Pagina

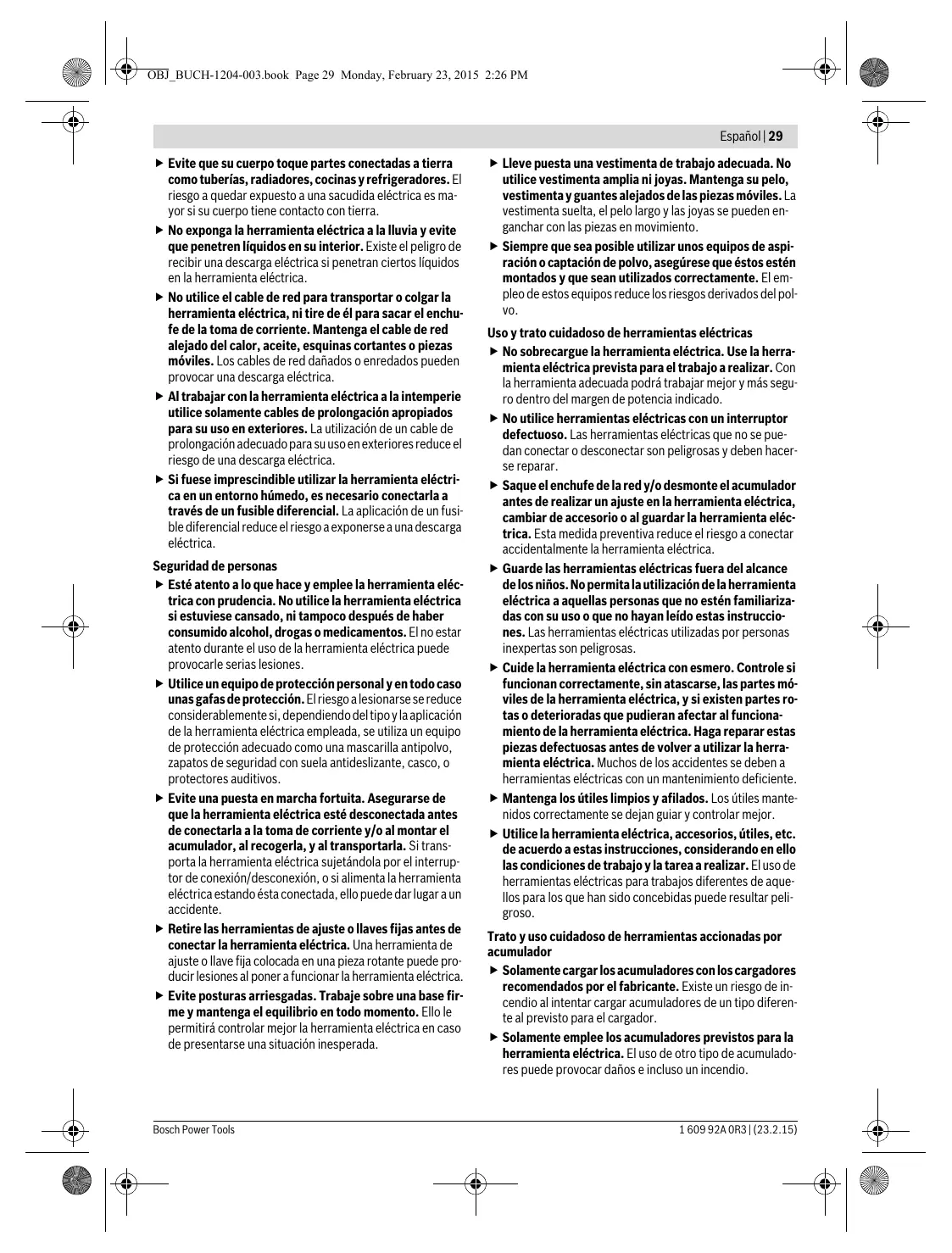

Español Instrucciones de seguridad Advertencias de peligro generales para herramientas eléctricas Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas. El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red). ADVERTENCIA Seguridad del puesto de trabajo Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica. Seguridad eléctrica El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. Español | 29 Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica. Seguridad de personas Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo. Uso y trato cuidadoso de herramientas eléctricas No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor. Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso. Trato y uso cuidadoso de herramientas accionadas por acumulador Solamente cargar los acumuladores con los cargadores recomendados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador. Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. 1 609 92A 0R3 | (23.2.15) 30 | Español Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras. Servicio Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica. Instrucciones de seguridad para sierras de calar Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el útil pueda llegar a tocar conductores eléctricos ocultos. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica. Mantenga alejadas las manos del área de corte. No toque debajo de la pieza de trabajo. Podría accidentarse al tocar la hoja de sierra. Solamente aproxime la herramienta eléctrica en funcionamiento contra la pieza de trabajo. En caso contrario puede que retroceda bruscamente el aparato al engancharse el útil en la pieza de trabajo. Cuide en mantener firmemente asentada la placa base 9 contra la pieza al serrar. Una hoja de sierra ladeada puede romperse o provocar un retroceso brusco del aparato. Al terminar de serrar, desconecte la herramienta eléctrica y espere a que ésta se haya detenido completamente antes de sacar la hoja de sierra de la ranura de corte. Ello le permite depositar de forma segura la herramienta eléctrica sin peligro de que ésta retroceda de forma brusca. Solamente utilice hojas de sierra sin dañar y en perfecto estado. Las hojas de sierra deformadas o melladas pueden romperse, mermar la calidad de corte, o provocar un retroceso brusco del aparato. Después de desconectar el aparato no trate de frenar la hoja de sierra presionándola lateralmente contra la pieza. La hoja de sierra podría dañarse, romperse o provocar un retroceso brusco del aparato. Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales. 1 609 92A 0R3 | (23.2.15) Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. Antes de depositarla, esperar a que se haya detenido la herramienta eléctrica. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica. No intente abrir el acumulador. Podría provocar un cortocircuito. Proteja el acumulador del calor excesivo como, p. ej., de una exposición prolongada al sol, del fuego, del agua y de la humedad. Existe el riesgo de explosión. Si el acumulador se daña o usa de forma inapropiada puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los vapores pueden llegar a irritar las vías respiratorias. Únicamente utilice el acumulador en combinación con su herramienta eléctrica Bosch. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa. Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse. Descripción y prestaciones del producto Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Utilización reglamentaria El aparato ha sido diseñado para serrar y recortar sobre una base firme, madera, plástico, metal, cerámica y caucho. Es adecuado para efectuar cortes rectos y en curva con un ángulo de inglete de hasta 45°. Utilice las hojas de sierra recomendadas. La luz de esta herramienta eléctrica está concebida para iluminar directamente el área de alcance de la herramienta y no para iluminar las habitaciones de una casa. Componentes principales La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada. 1 Bloqueo de conexión para interruptor de conexión/ desconexión 2 Interruptor de conexión/desconexión 3 Indicador del estado de carga del acumulador 4 Acumulador * 5 Botón de extracción del acumulador 6 Manguera de aspiración* 7 Boquilla de aspiración Bosch Power Tools Información sobre ruidos y vibraciones Depósito para hojas de sierra Placa base Palanca para ajuste del movimiento pendular Cubierta para aspiración Rodillo guía Soporte del control del corte “Cut Control” Hoja de sierra* Mirilla del control del corte “Cut Control” Protección contra contacto Alojamiento de la hoja de sierra Bombilla “Power Light” Empuñadura (zona de agarre aislada) Protección para cortes limpios Guía para el tope paralelo Escala para el ángulo de inglete Tornillo Marca de posición para 0° Marca de posición para 45° Tornillo de fijación del tope paralelo* Tope paralelo con cortador de círculos* Punto de centrado del cortador de círculos *Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios. Datos técnicos Sierra de calar Nº de artículo Tensión nominal Regulación del nº de carreras Movimiento pendular Nº de carreras en vacío n0 Carrera Profundidad de corte máx. – en madera – en aluminio – en acero, sin alear Ángulo de corte (izquierda/ derecha), máx. Peso según EPTA-Procedure 01/2003 Temperatura ambiente permitida – al cargar – durante el servicio1) y el almacenamiento Acumuladores recomendados Cargadores recomendados Valores de emisión de ruidos determinados según EN 60745-2-11. El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 81 dB(A); nivel de potencia acústica 92 dB(A). Tolerancia K=3 dB. ¡Usar unos protectores auditivos! Nivel total de vibraciones ah (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60745: Serrado de tabla de aglomerado de madera: ah =8 m/s2, K=1,5 m/s2, Serrado de chapa de metal: ah =5 m/s2, K=1,5 m/s2. El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones. El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con accesorios diferentes, con útiles divergentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo. Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo. Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo. Declaración de conformidad Declaramos bajo nuestra exclusiva responsabilidad, que el producto descrito en los “Datos técnicos” cumple con todas las disposiciones correspondientes de las directivas 2009/125/CE (Reglamento 1194/2012), 2011/65/UE, hasta el 19 de abril de 2016: 2004/108/CE, desde el 20 de abril de 2016: 2014/30/UE, 2006/42/CE inclusive sus modificaciones y está en conformidad con las siguientes normas: EN 60745-1, EN 60745-2-11. Expediente técnico (2006/42/CE) en: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 Montaje Desmonte el acumulador antes de manipular en la herramienta eléctrica (p.ej. en el mantenimiento, cambio de útil, etc.), así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión. Carga del acumulador (ver figura A) Utilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica. Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador. El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador. El acumulador de iones de litio va protegido contra altas descargas por “Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)”. Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse. En caso de una desconexión automática de la herramienta eléctrica no mantenga accionado el interruptor de conexión/desconexión. El acumulador podría dañarse. Para desmontar el acumulador 4 presione el botón de extracción 5 y saque el acumulador de la herramienta eléctrica tirando de él hacia arriba. No proceda con brusquedad. Observe las indicaciones referentes a la eliminación. Montaje y cambio de la hoja de sierra Al montar la hoja de sierra utilice unos guantes de protección. Podría accidentarse en caso de tocar la hoja de sierra. Selección de la hoja de sierra Al final de estas instrucciones encontrará una relación de las hojas de sierra recomendadas. Solamente utilice hojas de sierra de una sola leva (vástago tipo T) o de vástago universal de 1/4" (vástago tipo U). La longitud de la hoja de sierra no debe ser mayor que aquella precisada para el corte. Para efectuar cortes en curva de radio pequeño emplear una hoja de sierra estrecha. Montaje de la hoja de sierra (ver figura B) Limpie el vástago de la hoja de sierra antes de su montaje. Un vástago sucio no permite una sujeción firme del mismo. Si procede, desmonte la cubierta 11 (ver “Cubierta”). Desplace hacia arriba, en dirección de la flecha, el alojamiento de la hoja de sierra 17. Inserte hasta el tope la hoja de sierra 14 en el alojamiento de la misma, con los dientes orientados hacia el sentido de corte. 1 609 92A 0R3 | (23.2.15) Al insertar la hoja de sierra cuide que su lomo quede alojado en la ranura del rodillo guía 12. Controle la sujeción firme de la hoja de sierra. Una hoja de sierra floja puede llegar a salirse de su alojamiento y lesionarle. Desmontaje de la hoja de sierra (ver figura C) Desplace hacia arriba, en dirección de la flecha, el alojamiento de la hoja de sierra 17, y retire la hoja de sierra 14. Depósito para hojas de sierra (ver figura D) En el depósito para hojas de sierra 8 puede Ud. guardar hasta seis hojas de sierra con una longitud máxima de 110 mm. Aloje las hojas de sierra con el vástago de una leva (vástago T) en el rebaje previsto para tal fin en el depósito. En éste pueden guardarse apiladas hasta tres hojas de sierra. Cierre el depósito para hojas de sierra y empújelo hasta el tope en la abertura de la placa base 9. Protección para cortes limpios (ver figura E) La protección para cortes limpios 20 (accesorio especial) evita el astillamiento de los bordes del corte al aserrar madera. Solamente puede usarse la protección para cortes limpios con ciertos tipos de hojas de sierra y además con un ángulo de corte de 0°. Al emplear la protección para cortes limpios tampoco deberá desplazarse hacia atrás la placa base 9 para serrar cerca de un reborde. Meta a presión desde abajo en la placa base 9 la protección para cortes limpios 20 (según se muestra en la figura con el rebaje mirando hacia arriba). Control del corte “Cut Control” El control del corte “Cut Control” permite el guiado exacto de la herramienta eléctrica a lo largo de la línea de corte trazada sobre la pieza de trabajo. El “Cut Control” se compone de la mirilla 15 con las marcas de posición y del soporte 13 para su fijación a la herramienta eléctrica. Fijación del “Cut Control” a la placa base (ver figura F) Meta a presión la mirilla del “Cut Control” 15 en los alojamientos del soporte 13. Seguidamente, comprima levemente el soporte de manera que quede enclavado en la guía 21 de la placa base 9. Aspiración de polvo y virutas El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias. Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas. – A ser posible utilice un equipo para aspiración de polvo apropiado para el material a trabajar. – Observe que esté bien ventilado el puesto de trabajo. Bosch Power Tools Español | 33 – Se recomienda una mascarilla protectora con un filtro de la clase P2. Observe las prescripciones vigentes en su país sobre los materiales a trabajar. Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente. Cubierta (ver figuras G – H) Monte la cubierta 11, antes de conectar la herramienta eléctrica a un equipo para aspiración de polvo. Monte la cubierta 11 en la herramienta eléctrica cuidando que el clip central encastre en la protección contra contacto 16 y ambos clips exteriores en los orificios de la carcasa. Desmonte la cubierta 11 para trabajar sin un equipo de aspiración y para efectuar cortes a inglete. Para ello, comprima la cubierta a la altura de ambos clips exteriores y sáquela hacia delante. Conexión del equipo para aspiración de polvo Inserte la manguera de aspiración 6 (accesorio especial) en la boquilla de aspiración 7. Conecte la manguera de aspiración 6 a un aspirador (accesorio especial). Una relación de los elementos para la conexión a diversos aspiradores la encuentra al final de estas instrucciones. Para obtener una aspiración óptima, siempre que sea posible, emplee la protección para cortes limpios 20. El aspirador debe ser adecuado para el material a trabajar. Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco utilice un aspirador especial. Operación Modos de operación Desmonte el acumulador antes de manipular en la herramienta eléctrica (p.ej. en el mantenimiento, cambio de útil, etc.), así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión. Ajuste del movimiento pendular El movimiento pendular, ajustable en cuatro niveles, permite adaptar de forma óptima la velocidad, el rendimiento y la calidad del corte, al material a trabajar. La palanca de ajuste 10 le permite seleccionar el nivel del movimiento pendular incluso durante la operación del aparato. Sin movimiento pendular Movimiento pendular pequeño Movimiento pendular mediano Movimiento pendular grande El nivel de movimiento pendular para una aplicación concreta conviene determinarlo probando. Tener en cuenta aquí las siguientes recomendaciones: – Reducir, o incluso anular, el nivel del movimiento pendular cuanto más fino y limpio deba ser el canto cortado. – Desconecte el movimiento pendular al serrar materiales delgados (p.ej. chapas). – Al trabajar materiales duros (p.ej. acero) utilice un movimiento pendular pequeño. Bosch Power Tools – Al serrar materiales blandos, o madera en sentido de la fibra, puede utilizarse el nivel de movimiento pendular máximo. Ajuste del ángulo de inglete (ver figura I) La placa base 9 puede inclinarse hasta 45° hacia la derecha o izquierda para realizar cortes a inglete. – Desmonte la cubierta 11 y la boquilla de aspiración 7. – Desmonte el depósito para hojas de sierra 8 de la placa base 9. – Afloje el tornillo 23 y desplace ligeramente la placa base 9 hacia la boquilla de aspiración 7. – Para ajustar con exactitud unos ángulos de inglete definidos, la placa base dispone a la derecha e izquierda de unas muescas a 0°, 22,5° y 45°. Incline la placa base 9 a la posición deseada de acuerdo a la escala 22. Para ajustar ángulos de inglete diferentes puede emplearse un transportador de ángulos. – Seguidamente desplace hasta el tope la placa base 9 en dirección a la hoja de sierra 14. – Apriete el tornillo 23. La cubierta 11, la boquilla de aspiración 7, y la protección para cortes limpios 20 no pueden utilizarse al efectuar cortes a inglete. Control del corte en cortes a inglete (ver figura J) Para el control del corte, la mirilla del “Cut Control” 15 dispone de una marca 24 para el corte perpendicular a 0° y de sendas marcas 25 para los respectivos cortes a inglete hacia la derecha o izquierda de 45°, según la escala 22. La marca de posición para un ángulo de inglete entre 0° y 45° se obtiene proporcionalmente. Puede marcarse en la mirilla del “Cut Control” 15 con un rotulador de tinta no permanente para que pueda volver a borrarse fácilmente. Si el corte debe ser muy exacto se recomienda realizar primero un corte de prueba. Desplazamiento de la placa base (ver figura I) Para poder serrar cerca de un reborde es posible echar hacia atrás la placa base 9. Afloje el tornillo 23 y desplace hasta el tope la placa base 9 en dirección hacia la boquilla de aspiración 7. Apriete el tornillo 23. Estando desplazada la placa base 9 solamente es posible serrar teniendo ajustado un ángulo de inglete de 0°. Además, no deberán utilizarse el control del corte “Cut Control” con el soporte 13, el tope paralelo con el cortador de círculos 27 (accesorio opcional), así como la protección para cortes limpios

Puesta en marcha Montaje del acumulador Solamente utilice acumuladores de iones de litio originales Bosch de la tensión indicada en la placa de características de su herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. 1 609 92A 0R3 | (23.2.15) 34 | Español Conexión/desconexión Para la puesta en marcha de la herramienta eléctrica accionar primero el bloqueo de conexión 1 y presionar a continuación el interruptor de conexión/desconexión 2 y mantenerlo accionado. La bombilla 18 se enciende al presionar levemente, o del todo, el interruptor de conexión/desconexión 2, lo cual permite iluminar el área de trabajo en lugares con poca luz. Para desconectar la herramienta eléctrica soltar el interruptor de conexión/desconexión 2. Observación: Por motivos de seguridad, no es posible enclavar el interruptor de conexión/desconexión 2, por lo que deberá mantenerse accionado durante todo el tiempo de funcionamiento. Para ahorrar energía, solamente conecte la herramienta eléctrica cuando vaya a utilizarla. Regulación del número de carreras Variando la presión ejercida contra el interruptor de conexión/desconexión 2 puede variarse de forma continua el número de carreras de la herramienta eléctrica. Apretando levemente el interruptor de conexión/desconexión 2 se obtiene un número de carreras reducido. Incrementando paulatinamente la presión va aumentando el número de carreras en igual medida. El número de carreras precisado depende del material y condiciones de trabajo, siendo conveniente determinarlo probando. Es recomendable reducir el número de carreras al aplicar la hoja de sierra en funcionamiento contra la pieza de trabajo, así como al serrar plástico y aluminio. Al trabajar prolongadamente con un nº de carreras reducido, puede que la herramienta eléctrica se caliente fuertemente. Retire la hoja de sierra y deje trabajar la herramienta eléctrica durante aprox. 3 min a las revoluciones máximas, para que se refrigere. Indicador del estado de carga del acumulador Estando conectada la herramienta eléctrica, el indicador del estado de carga del acumulador 3, formado por 3 LED verdes, muestra el estado de carga del acumulador. LED 3 LED verdes encendidos 2 LED verdes encendidos 1 LED verde encendido 1 LED verde con lento parpadeo Capacidad ≥ 66 % 34–65 % 11–33 % ≤ 10 % Protección contra sobrecarga térmica La herramienta eléctrica no puede sobrecargarse si se realiza un uso apropiado y conforme a lo descrito. En el caso de una carga pronunciada o al abandonar el margen admisible de temperatura del acumulador, se reduce el número de revoluciones o se desconecta la herramienta eléctrica. Con un número de revoluciones reducido, la herramienta eléctrica vuelve a funciona con pleno número de revoluciones recién tras alcanzar la temperatura admisible del acumulador o con carga reducida. En el caso de una desconexión automática, desco1 609 92A 0R3 | (23.2.15) necte la herramienta eléctrica, deje enfriar el acumulador y conecte de nuevo la herramienta eléctrica. Los 3 LED del indicador del estado de carga del acumulador 3 parpadean rápidamente si la temperatura del acumulador se encuentra fuera del margen admisible de –20 a +50 °C y/o en caso de haberse activado la protección contra sobrecarga. Protección contra altas descargas El acumulador de iones de litio va protegido contra altas descargas por “Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)”. Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse. Instrucciones para la operación Siempre utilice una base de asiento firme o una mesa de corte (Bosch PLS 300) al serrar piezas pequeñas o delgadas. Serrado por inmersión (ver figura K) ¡El procedimiento de serrado por inmersión solamente deberá emplearse al trabajar materiales blandos como la madera, placas de pladur, etc.! Únicamente usar hojas de sierra cortas para el aserrado por inmersión. Éste solamente puede realizarse con un ángulo de inglete de 0°. Incline hacia delante la herramienta eléctrica de manera que el canto anterior de la placa base 9 asiente contra la pieza de trabajo, cuidando que la hoja de sierra 14 no toque ésta, y conecte el aparato. En las herramientas eléctricas con un número de carreras regulable, ajustar el número de carreras máximo. Presione firmemente la herramienta eléctrica contra la pieza de trabajo y deje ir penetrando lentamente la hoja de sierra en la pieza de trabajo. En el momento en que la placa base 9 asiente completamente sobre la pieza de trabajo, continúe serrando a lo largo de la línea de corte. Tope paralelo con cortador de círculos (accesorio especial) Únicamente usar el tope paralelo con el cortador de círculos 27 (accesorio especial) en piezas con un grosor máximo de 30 mm. Desmonte el soporte del “Cut Control” 13 de la placa base 9. Para ello, comprima levemente el soporte y sáquelo de la guía Corte paralelo a un borde (ver figura L): Afloje el tornillo de fijación 26 e inserte la escala del tope paralelo por la guía 21 de la placa base. Ajuste el ancho de corte deseado según la escala en el canto interior de la placa base. Apriete el tornillo de fijación 26. Cortes en círculo (ver figura M): Taladre cerca de la línea de corte, por el lado de desperdicio, un taladro de diámetro suficiente para poder introducir la hoja de sierra. Frese o lime el sector del taladro cercano al trazo de corte, de manera que pueda enrasar con éste la hoja de sierra. Monte el tornillo de fijación 26 al otro lado del tope paralelo. Introduzca la escala del tope paralelo por la guía 21 de la placa base. Taladre en la pieza de trabajo un orificio en el centro del círculo a realizar. Bosch Power Tools Español | 35 Introduzca el punto de centrar 28 por la abertura interior del tope paralelo en el orificio previamente taladrado. Ajuste el radio al valor de la escala indicado en el canto interior de la placa base. Apriete el tornillo de fijación 26. Refrigerante/lubricante Al serrar metal se recomienda aplicar un líquido refrigerante o lubricante a lo largo de la línea de corte para reducir el calentamiento del material. Mantenimiento y servicio Mantenimiento y limpieza Desmonte el acumulador antes de manipular en la herramienta eléctrica (p.ej. en el mantenimiento, cambio de útil, etc.), así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión. Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad. Si el acumulador fuese inservible diríjase a un servicio técnico autorizado para herramientas eléctricas Bosch. Limpie periódicamente el alojamiento de la hoja de sierra. Para ello desmonte la hoja de sierra de la herramienta eléctrica y golpee ligeramente ésta contra una superficie plana. Un ensuciamiento excesivo de la herramienta eléctrica puede provocar que ésta funcione deficientemente. Por ello, no guíe la herramienta manteniéndola boca arriba, si sierra materiales que produzcan mucho polvo. Lubrique de vez en cuando el rodillo guía 12 con unas gotas aceite. Controle periódicamente el rodillo guía 12. Si estuviese excesivamente desgastado es necesario hacerlo sustituir por un servicio técnico Bosch autorizado. Servicio técnico y atención al cliente El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo: www.bosch-pt.com Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios. Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el nº de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica. España Robert Bosch Espana S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net. Tel. Asesoramiento al cliente: 902 531 553 Fax: [phone] Bosch Power Tools Venezuela Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: [phone] México Robert Bosch S. de R.L. de C.V. Calle Robert Bosch No. 405 C.P. 50071 Zona Industrial, Toluca - Estado de México Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: [e-mail] Argentina Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: [phone] E-Mail: [e-mail] Perú Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: [phone] Chile Robert Bosch S.A. Calle El Cacique 0258 Providencia – Santiago Tel.: [phone] Transporte Los acumuladores de iones de litio incorporados están sujetos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones. En el envío por terceros (p. ej., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío. Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos cúbralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país. Eliminación Las herramientas eléctricas, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente. ¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura! 1 609 92A 0R3 | (23.2.15) 36 | Português Sólo para los países de la UE: Las herramientas eléctricas inservibles, así como los acumuladores/pilas defectuosos o agotados deberán acumularse por separado para ser sometidos a un reciclaje ecológico tal como lo marcan las Directivas Europeas 2012/19/UE y 2006/66/CE, respectivamente. Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch: España Servicio Central de Bosch Servilotec, S.L. Polig. Ind. II, 27 Cabanillas del Campo Tel.: [phone] Acumuladores/pilas: Iones de Litio: Observe las indicaciones comprendidas en el apartado “Transporte”, página 35. Reservado el derecho de modificación. El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.
