| Tipo de produto | Serra tico-tico sem fio |
| Marca | BOSCH |
| Modelo | POWER4ALL PST18LI |
| Tensão nominal | 18 V |
| Variador de velocidade | Sim, ajustável continuamente |
| Movimento pendular | Sim, 4 posições ajustáveis |
| Número de cursos em vazio | 0 – 2400 rpm |
| Amplitude de curso | 20 mm |
| Profundidade de corte máx. na madeira | 80 mm |
| Profundidade de corte máx. no alumínio | 12 mm |
| Profundidade de corte máx. no aço (não ligado) | 5 mm |
| Ângulo de corte bisel máx. | 45° (esquerda/direita) |
| Peso | 1,9 kg (conforme EPTA-Procedure 01/2003) |
| Alimentação | Bateria de íon de lítio 18 V (PBA 18V...) |
| Carregador recomendado | AL 22..CV / AL 18..CV |
| Nível de pressão sonora | 81 dB(A) |
| Nível de intensidade sonora | 92 dB(A) |
| Vibrações (corte madeira) | a_h = 8 m/s², K = 1,5 m/s² |
| Iluminação | Lâmpada Power Light integrada |
| Sistema de aspiração | Conexão para aspirador (acessório) |
| Proteção da bateria | Electronic Cell Protection (ECP) contra descarga profunda |
| Faixa de temperatura de operação | -20 a +50 °C |
Perguntas frequentes - POWER4ALL PST18LI BOSCH
Perguntas dos utilizadores sobre POWER4ALL PST18LI BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra tico-tico em formato PDF gratuitamente! Encontre o seu manual POWER4ALL PST18LI - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. POWER4ALL PST18LI da marca BOSCH.
MANUAL DE UTILIZADOR POWER4ALL PST18LI BOSCH

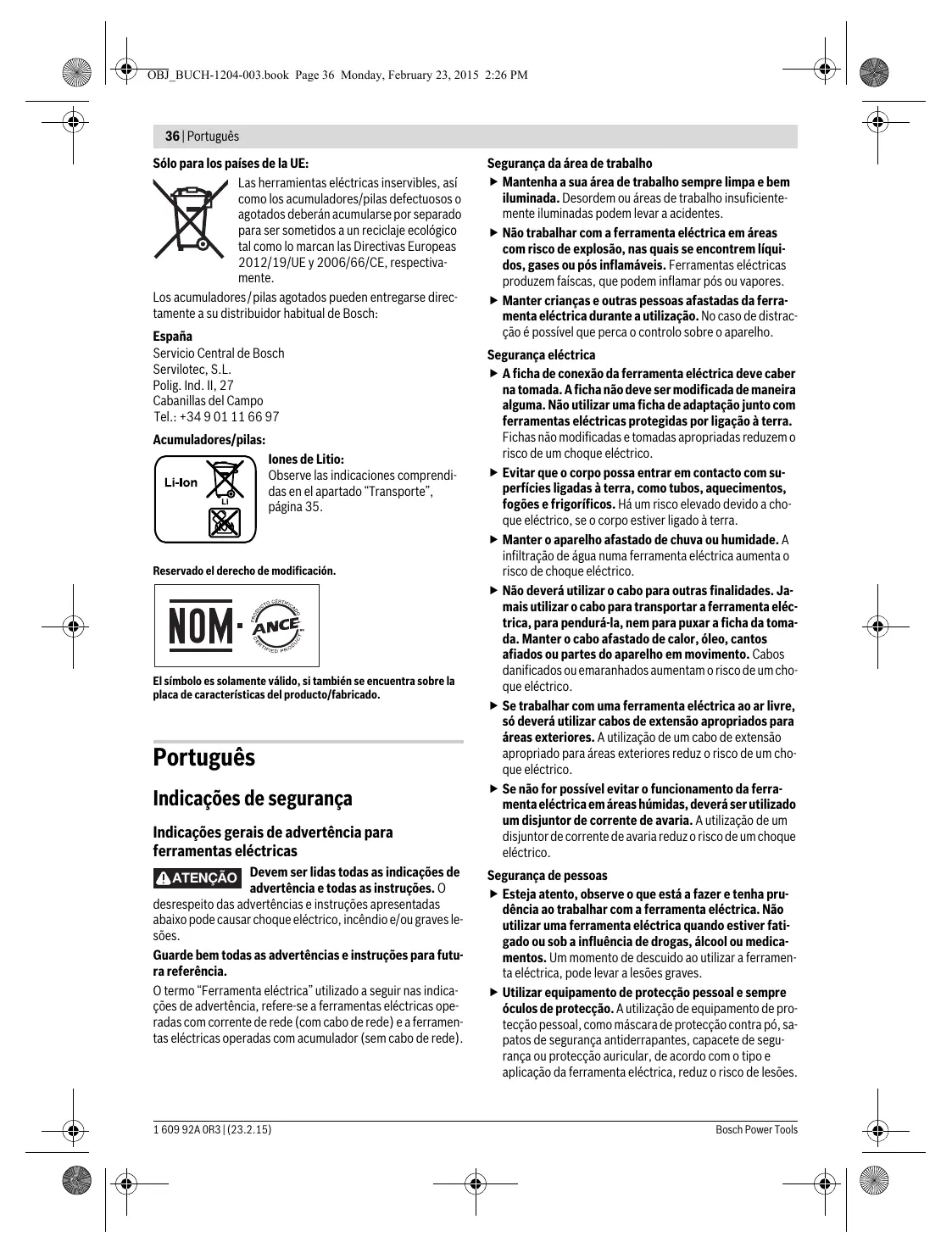

Português....Página 36
Italiano....Pagina 43
Indicações de segurança
Indicações gerais de advertência para ferramentas eléctricas
!ATENÇÃO
Devem ser lidas todas as indicações de advertência e todas as instruções. O
desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.
Guarde bem todas as advertências e instruções para futura referência.
O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
▶ Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.
Segurança eléctrica
A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
▶ Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferra- menta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Português | 37
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
Utilização e manuseio cuidadoso de ferramentas eléctricas
▶ Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes.
Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Manuseio e utilização cuidadosos de ferramentas com acumuladores
Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos.
- Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Indicações de segurança para serras verticais
Ao executar trabalhos durante os quais possam ser atingidos cabos eléctricos, deverá sempre segurar a ferramenta eléctrica pelas superfícies isoladas do punho. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas da ferramenta eléctrica e levar a um choque eléctrico.
▶ Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado de baixo. Há perigo de lesões no caso de contacto com a lâmina de serra.
Só conduzir a ferramenta eléctrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada.
▶ Observe que a placa de base 9 sempre esteja firmemente apoiada enquanto serrar. Uma lâmina de serra emperrada pode quebrar ou provocar um contra-golpe.
▶ Após encerrado o processo de trabalho, deverá desligar a ferramenta eléctrica e apenas puxar a lâmina de serra do corte, quando a ferramenta eléctrica estiver parada. Desta forma são evitados contragolpes e é possível apoiar a ferramenta eléctrica com segurança.
38 | Português
Só utilizar lâminas de serra que estejam em perfeito estado e que não apresentem danos. Lâminas de serrar tortas e não suficiente afiadas podem quebrar, influenciar negativamente o corte ou causar um contra-golpe.
- Não frenar a lâmina de serra através de pressão lateral após desligar o aparelho. A lâmina de serra pode ser danificada, ser quebrada ou causar um contragolpe.
▶ Utilizar detectores apropriados, para encontrar cabos escondidos, ou consultar a companhia eléctrica local. O contacto com cabos eléctricos pode provocar incêndio e choques eléctricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
▶ Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode em-perrar e levar à perda de controlo sobre a ferramenta eléctrica.
▶ Não abrir o acumulador. Há risco de um curto-circuito.
Proteger o acumulador contra calor, p. ex. também contra uma permanente radiação solar, fogo, água e humidade. Há risco de explosão.
Em caso de danos e de utilização incorrecta do acumulador, podem escapar vapores. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias.
Só utilizar o acumulador junto com a sua ferramenta eléctrica Bosch. Só assim é que o seu acumulador é protegido contra perigosa sobrecarga.
Os objectos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar a bateria. Podem causar um curto-circuito interno e a bateria pode ficar queimada, deitar fumo, explodir ou sobreaquecer.
Descrição do produto e da potência
Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões.
Utilização conforme as disposições
O aparelho é destinado para realizar sobre uma base firme, cortes e recortes em madeira, plástico, metal, placas de cerâmica e borracha. Ele é apropriado para cortes rectos e curvados com um ângulo de chanfradura de até 45°. Observar as recomendações da lâmina de serra.
A luz desta ferramenta eléctrica serve para iluminar a área de trabalho directa da ferramenta eléctrica e não é adequada para a iluminação ambiente no âmbito doméstico.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas.
1 Bloqueio de ligação para o interruptor de ligar-desligar
2 Interruptor de ligar-desligar
3 Indicação do estado de carga do acumulador
4 Acumulador*
5 Tecla de destravamento do acumulador
6 Mangueira de aspiração*
7 Bocais de aspiração
8 Depósito de lâminas de serra
9 Placa de base
10 Alavanca para ajuste do movimento pendular
11 Capa de aperto para aspiração
12 Rolo de guia
13 Base para o controle da linha de corte "Cut Control"
14 Lâmina de serra*
15 Visor para o controle da linha de corte "Cut Control"
16 Protecção contra contacto
17 Admissão da lâmina de serra
18 Lâmpada "Power Light"
19 Punho (superfície isolada)
20 Protecção contra formação de aparas
21 Guia para o esbarro paralelo
24 Marcação de corte de 0°
25 Marcação de corte de 45°
26 Parafuso de fixação do esbarro paralelo*
27 Esbarro paralelo com cortador circular*
28 Ponta de centragem do cortador circular
* Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
| Serrote de ponta | PST 18 LI | |
| No do produto | 3 603 K11 0.. | |
| Tensão nominal | V= | 18 |
| Comando do no de cursos | ● | |
| Movimento pendular | ● | |
| No de cursos em vazio n_0 | min ^-1 | 0-2400 |
| Curso | mm | 20 |
| máx. profundidade de corte | ||
| - em madeira | mm | 80 |
| - em alumínio | mm | 12 |
| - em aço (sem liga) | mm | 5 |
| máx. ângulo de corte (esquerda/direita) | ° | 45 |
| Peso conforme | ||
| EPTA-Procedure 01/2003 | kg | 1,9 |
| 1) potência limitada a temperaturas < 0 °C | ||
Português | 39
| Serrote de ponta | PST 18 LI | |
| Temperatura ambiente admissível– ao carregar– em funcionamento1) e durante o armazenamento | °C | 0...+45 |
| °C | -20...+50 | |
| Baterias recomendadas | PBA 18V...VPBA 18V...W | |
| Carregadores recomendados | AL 22.. CVAL 18.. CV | |
| 1) potência limitada a temperaturas < 0 °C | ||
Informação sobre ruídos/vibrações
Os valores de emissão de ruído determinados de acordo com EN 60745-2-11.
O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 81 dB(A); Nível de potência acústica 92 dB(A). Incerteza K = 3 dB.
Usar protecção auricular!
Totais valores de vibrações a_h (soma dos vectores de três direcções) e incerteza K averiguada conforme EN 60745: Serrar placa de aglomerado: a_h = 8 m/s^2 , K = 1,5 m/s^2 , Serrar placa de metal: a_h = 5 m/s^2 , K = 1,5 m/s^2 .
O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se, contudo, a ferramenta eléctrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho.
Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.
Declaração de conformidade CE
Declaramos sob nossa inteira responsabilidade que o produto descrito nos “Dados técnicos” está em conformidade com todas as disposições pertinentes das Directivas 2009/125/CE (regulamento de 1194/2012), 2011/65/EU, até 19 de Abril de 2016: 2004/108/CE, a partir de 20 de Abril de 2016: 2014/30/UE, 2006/42/CE incluindo suas alterações, e em conformidade com as seguintes normas: EN 60745-1, EN 60745-2-11.
Processo técnico (2006/42/CE) em: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY
▶ O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta eléctrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente.
Carregar o acumulador (veja figura A)
▶ Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os acumuladores de iões de lítio utilizados para a sua ferramenta eléctrica.
Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a completa potência do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização.
O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.
O acumulador de iões de lítio está protegido por “Electronic Cell Protection (ECP)” contra descarga total. A ferramenta eléctrica é desligada através de um disjuntor de protecção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.
- Não continuar a premir o interruptor de ligar-desligar após o desligamento automático da ferramenta eléctrica. O acumulador pode ser danificado.
Para retirar o acumulador da ferramenta eléctrica 4, deverá premir a tecla de destravamento 5 e puxar o acumulador para cima. Não forçar.
Observar a indicação sobre a eliminação de forma ecológica.
Introduzir/substituir a lâmina de serra
Para a montagem da lâmina de serra é necessário usar luvas de protecção. Há perigo de lesões no caso de um contacto com a lâmina de serra.
Seleccionar a lâmina de serra
No final desta instrução de serviço encontra-se uma vista geral das lâminas de serra recomendadas. Só introduzir lâminas de serra com haste de um ressalto (haste em forma de T) ou com haste universal de 1/4" (haste em forma de U). A lâmina de serra não deveria ser mais comprida do que necessário para o corte previsto.
Para serrar curvas apertadas devem ser utilizadas lâminas de serra estreitas.
40 | Português
Introduzir a lâmina de serra (veja figura B)
- Limpar o encabadouro da lâmina de serra antes de introduzí-la. Um encabadouro sujo não pode ser fixo de forma correcta.
Se necessário deverá retirar a tampa 11 (veja “Tampa”).
Empurrar a fixação da lâmina de serra 17 para cima, no sentido da seta. Empurrar a lâmina de serra 14, com os dentes no sentido de corte, completamente na fixação da lâmina de serra.
Ao introduzir a lâmina de serra, deverá observar que o lado posterior da lâmina de serra esteja na ranhura do rolo de guia 12.
▶ Controlar a posição firme da lâmina de serra. Uma lâmina de serra solta pode cair e ferí-lo.
Retirar a lâmina de serra (veja figura C)
Empurrar a fixação da lâmina de serra 17 para cima no sentido da seta e retirar a lâmina de serra 14.
Depósito de lâminas de serra (veja figura D)
No depósito de lâminas de serra 8 podem ser guardadas até seis lâminas de serra, com um comprimento de até 110 mm. Introduzir as lâminas de serra, com haste de um came (haste em T), no entalhe do depósito de lâminas de serra previsto para tal. Podem ser empilhadas até três lâminas de serra.
Fechar o depósito de lâminas de serra e deslocá-lo completamente até o entalhe da placa de base 9.
Protecção contra formação de aparas (veja figura E)
A protecção contra formação de aparas 20 (acessório) pode evitar que ao serrar a superfície de madeira apresente lascas. A protecção contra formação de aparas só pode ser utilizada para certos tipos de lâminas de serra e apenas num ângulo de corte de 0°. A placa de base 9 não deve ser deslocada para trás para serrar rente ao canto ao serrar com a protecção contra formação de aparas.
Premir a protecção contra formação de aparas 20 por baixo, para dentro da placa de base 9 (como indicado na figura, com o entalhe para cima).
Controle da linha de corte "Cut Control"
O controle da linha de corte “Cut Control” possibilita a condução precisa da ferramenta eléctrica ao longo de uma linha desenhada sobre a peça a ser trabalhada. O conjunto de montagem “Cut Control” contem um visor 15 com marcações de corte e a base 13 para a fixação na ferramenta eléctrica.
Fixar "Cut Control" na placa de base (veja figura F)
Prender o visor “Cut Control” 15 nos suportes na base 13. Em seguida deverá comprimir levemente a base e permitir que engate no guia 21 da placa de base 9.
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível deverá usar um dispositivo de aspiração apropriado para o material.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de protecção respiratória com filtro da classe P2.
Observe as directivas para os materiais a serem trabalhados, vigentes no seu país.
- Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição.
Tampa (veja figuras G - H)
Montar a tampa 11, antes de conectar a ferramenta eléctrica a uma aspiração de pó.
Colocar a capa de cobertura 11 sobre a ferramenta eléctrica de modo que o dispositivo de fixação central engate na protecção contra contacto 16 e que os dois dispositivos de fixação laterais engatem nos entalhes da carcaça.
Retirar a capa de cobertura 11 para trabalhos sem aspiração de pó, assim como para cortes de chanfradura. Para tal é necessário comprimir a capa na altura dos dispositivos de fixação laterais puxar pela frente para retirá-la.
Conectar a aspiração de pó
Colocar uma mangueira de aspiração 6 (acessório) no bocal de aspiração 7. Conectar a mangueira de aspiração 6 com um aspirador de pó (acessório). Uma vista geral sobre a conexão a diversos aspiradores de pó encontram-se no final desta instrução de serviço.
Para uma aspiração optimizada deverá de preferência colocar a protecção contra formação de aparas 20.
O aspirador de pó deve ser apropriado para o material a ser trabalhado.
Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.
Funcionamento
Tipos de funcionamento
▶ O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta eléctrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente.
Ajustar o movimento pendular
O movimento pendular ajustável em quatro níveis possibilita uma adaptação optimizada da velocidade de corte, da potência de corte e do resultado de corte ao material a ser trabalhado.
Português | 41
Com a alavanca de ajuste 10 é possível ajustar o movimento pendular necessário durante o funcionamento.
nenhum movimento pendular pequeno movimento pendular médio movimento pendular grande movimento pendular
O nível optimizado do movimento pendular para cada aplicação pode ser averiguado através de um ensaio prático. São válidas as seguintes recomendações:
- Quanto mais fino ou mais perfeito o lado de corte, tanto menor o movimento pendular a ser seleccionado; eventualmente o movimento pendular deverá ser completamente desligado.
- Para trabalhar em materiais finos (p. ex. chapas metálicas) deverá desligar o movimento pendular.
- Trabalhar em materiais duros (p. ex. aço) com pequeno movimento pendular.
- Em materiais macios, e para serrar madeira no sentido da fibra, é possível trabalhar com máximo movimento pendular.
Ajustar ao ângulo de chanfradura (veja figura I)
A placa de base 9 pode ser virada para a direita ou para a esquerda para ângulos de chanfradura de até 45°.
- Retirar a capa de cobertura 11 e o bocal de aspiração 7.
- Puxar o depósito de lâminas de serra 8 da placa de base 9.
- Soltar o parafuso 23 e deslocar a placa de base 9 levemente no sentido do bocal de aspiração 7.
- Para ajustar ângulos de chanfradura exactos, encontram-se à direita e à esquerda da placa de base pontos de engate em 0°, 22,5° e 45°. Deslocar a placa de base 9 de acordo com a escala 22, para a posição desejada. Outros ângulos de chanfradura podem ser ajustados com auxílio de um goniómetro.
- Empurrar em seguida a placa de base 9 completamente no sentido da lâmina de serra 14.
- Reapertar o parafuso 23.
A capa de cobertura 11, o bocal de aspiração 7 e a protecção contra formação de aparas 20 não podem ser utilizados para efectuar cortes em meia-esquadria.
Controle da linha de corte em cortes de meia-esquadria (veja figura J)
Para o controle da linha de corte encontram-se no visor para "Cut Control" 15 uma marcação 24 para o corte perpendicular com 0° e uma marcação 25 para o corte de meia-esquadria, inclinado para direita ou para a esquerda, com 45°, de acordo com a escala 22.
A marcação de corte para ângulos de meia-esquadria de 0° e 45° resulta-se proporcional. Adicionalmente ela também pode ser marcada sobre o visor para “Cut Control” 15 com um marcador de tinta não permanente e pode ser removida facilmente.
Para um trabalho preciso, deverá executar, de preferência, um corte de ensaio.
Deslocar a placa de base (veja figura I)
Para serrar próximo ao canto é possível deslocar a placa de base 9 para trás.
Soltar o parafuso 23 e deslocar a placa de base 9 completamente no sentido do bocal de aspiração 7.
Reapertar o parafuso 23.
Com a placa de base 9 deslocada só é possível serrar com um ângulo de meia-esquadria de 0°. Além disso, o controle da linha de corte “Cut Control” com a base 13, o limitador paralelo com cortador circular 27 (acessórios), assim como a protecção contra formação de aparas 20 não devem ser usados.
Colocação em funcionamento
Só utilizar acumuladores de iões de lítio Bosch com a tensão indicada no logotipo da sua ferramenta eléctrica. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
Ligar e desligar
Para a colocação em funcionamento da ferramenta eléctrica, deverá primeiramente premir o bloqueio de ligação 1 para trás e premir em seguida o interruptor de ligar-desligar 2 e mantê-lo premido.
A lâmpada 18 ilumina-se quando o interruptor de ligar-desligar 2 está parcialmente ou completamente premido e ilumina o local de trabalho se a luz ambiente não for suficiente.
Para desligar a ferramenta eléctrica, deverá soltar novamente o interruptor de ligar-desligar 2.
Nota: Por motivos de segurança o interruptor de ligar-desligar 2 não pode ser travado, mas deve permanecer premido durante o funcionamento.
Para poupar energia só deverá ligar a ferramenta eléctrica quando ela for utilizada.
Comandar o n° de cursos
Aumentando ou reduzindo a pressão sobre o interruptor de ligar-desligar 2 é possível comandar sem escalonamento o n° de cursos da ferramenta eléctrica ligada.
Uma leve pressão sobre o interruptor de ligar-desligar 2 proporciona um número de cursos baixo. Aumentando a pressão, é aumentado o número de cursos.
O n° de cursos necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.
Uma redução do n° de cursos é recomendada ao colocar a lâmina de serra sobre a peça a ser trabalhada, assim como ao serrar plásticos e alumínio.
Durante prolongados trabalhos com um n° de cursos reduzido, é possível que a ferramenta eléctrica seja fortemente aquecida. Retirar a lâmina de serra e permitir que a ferramenta eléctrica ainda funcione durante aprox. 3 min com máximo n° de cursos para que possa arrefecer.
42 | Português
Indicação do estado de carga do acumulador
A indicação do estado de carga do acumulador 3 mostra, quando a ferramenta eléctrica está ligada, o estado de carga do acumulador e possui 3 LED verdes.
| LED | Capacidade |
| Luz permanente 3 x verde | ≥ 66 % |
| Luz permanente 2 x verde | 34 – 65 % |
| Luz permanente 1 x verde | 11 – 33 % |
| Luz intermitente lenta 1 x verde | ≤ 10 % |
Protecção contra sobrecarga em dependência da temperatura
Numa utilização correcta, a ferramenta eléctrica não pode ser sobrecarregada. Em caso de sobrecarga ou saída fora da faixa de temperatura permitida para a bateria, a número de rotações é reduzido ou a ferramenta desliga-se. No caso de um número de rotações reduzido, a ferramenta eléctrica só volta ao número de rotações plenas depois de atingida a temperatura da bateria permitida. Em caso de desligamento automático, desligue a ferramenta eléctrica, deixe a bateria arrefecer e depois volte a ligar a ferramenta eléctrica.
Os 3 LEDs do acumulador da indicação do estado de carga 3 piscam rapidamente, quando a temperatura do acumulador está além da faixa de temperatura operacional de -20 a +50 °C e/ou a protecção contra sobrecarga foi activada.
Protecção contra descarga total
O acumulador de iões de lítio está protegido por “Electronic Cell Protection (ECP)” contra descarga total. A ferramenta eléctrica é desligada através de um disjuntor de protecção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.
Indicações de trabalho
Para processar peças a serem trabalhadas pequenas ou finas, deverá sempre ser utilizada uma base firme ou uma estação de serrar (Bosch PLS 300).
Serrar por imersão (veja figura K)
▶ No processo de serrar por imersão só devem ser processados materiais macios como madeira, gesso encartonado!
Só utilizar lâminas de serra curtas ao serrar por imersão. Serrar por imersão só é possível com um ângulo de chanfradura de 0°.
Apoiar a ferramenta eléctrica com o lado dianteiro da placa de base 9 sobre a peça a ser trabalhada, sem que a lâmina de serra 14 toque na peça a ser trabalhada, e então ligá-la. Para ferramentas eléctricas com comando de nº de cursos, deverá seleccionar o máximo nº de cursos. Pressionar a ferramenta eléctrica firmemente contra a peça a ser trabalhada e deixar a lâmina de serra mergulhar lentamente na peça a ser trabalhada.
Logo que a placa de base 9 estiver apoiada com toda a superfície sobre a peça a ser trabalhada, deverá continuar a serrar ao longo da linha de corte desejada.
Esbarro paralelo com cortador circular (acessório)
Para trabalhos com o esbarro paralelo com cortador circular 27 (acessório), a espessura da peça a ser trabalhada deve ser no máximo 30 mm.
Remover a base para “Cut Control” 13 da placa de base 9. Para tal deverá comprimir levemente a base e retirá-la do guia 21.
Cortes paralelos (veja figura L): Soltar o parafuso de fixação 26 e deslocar a escala do esbarro paralelo pelo guia 21 na placa de base. Ajustar a largura de corte desejada como valor de escala no canto interior da placa de base. Aparafusar o parafuso de fixação 26.
Cortes circulares (veja figura M): Fazer um furo na linha de corte, dentro do círculo a ser serrado, que seja suficiente para enfiar a lâmina de serra. Aumentar o furo com uma fresa ou com uma lima, para que a lâmina de serra possa estar alinhada à linha de corte. Colocar o parafuso de fixação 26 no outro lado do limitador paralelo. Enfiar a escala do limitador paralelo pelo guia 21 da placa de base. Fazer um buraco no centro do recorte a ser realizado na peça a ser trabalhada. Enfiar a ponta de centragem 28 pela abertura interior do limitador paralelo e no orifício. Ajustar o raio como valor de escala no can-to interior da placa de base. Apertar o parafuso de fixação 26.
Meio de arrefecimento e de lubrificação
Ao serrar metal, deveria aplicar um meio de lubrificação ou de arrefecimento ao longo da linha de corte, devido ao aquecimento do material.
Manutenção e serviço
Manutenção e limpeza
▶ O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transportar ou de guardar a ferramenta eléctrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for accionado involuntariamente.
- Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
O acumulador não funciona mais; dirija-se a um serviço pós-venda autorizado para ferramentas eléctricas Bosch.
Limpar regularmente a admissão da lâmina de serra. Para isto deverá retirar a lâmina de serra da ferramenta eléctrica e dar umas leves pancadinhas na ferramenta eléctrica numa superfície plana.
Uma forte sujidade da ferramenta eléctrica pode levar a falhas de funcionamento. Portanto não deverá serrar materiais que produzam muito pó, por debaixo nem serrá-los por cima da cabeça.
Lubrificar o rolo de guia 12 de quando em quando com uma gota de óleo.
Controlar o rolo de guia 12 regularmente. Se apresentar des-gastes, deverá ser substituido por um serviço pós-venda autorizado Bosch.
Italiano | 43
Serviço pós-venda e consultoria de aplicação
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
www.bosch-pt.com
A nossa equipa de consultoria de aplicação Bosch esclarecem com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: (0800) 7045446
www.bosch.com.br/contacto
Transporte
Os acumuladores de iões de lítio, contidos, estão sujeitos ao direito de materiais perigosos. Os acumuladores podem ser transportados na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex.: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.
Só enviar acumuladores se a carcaça não estiver danificada. Colar contactos abertos e embalar o acumulador de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais directivas nacionais suplementares.
Eliminação
As ferramentas eléctricas, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.
Não deitar ferramentas eléctricas e acumuladores/pilhas no lixo doméstico!
Apenas países da União Europeia:
Conforme as Directivas Europeias 2012/19/UE relativa aos resíduos de ferramentas eléctricas europeias 2006/66/CE é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzí-los a uma reciclagem ecológica.
Accumuladores/pilhas:
lões de lítio:
Observar as indicações no capítulo
"Transporte", página 43.
Sob reserva de alterações.
Italiano
Norme di sicurezza
Ideal Eletronik Bobinaj
