POWER4ALL PST18LI - Stiksåg BOSCH - Gratis bruksanvisning och manual
Hitta enhetens manual gratis POWER4ALL PST18LI BOSCH i PDF-format.
| Produkttyp | Trådlös sticksåg |
| Märke | BOSCH |
| Modell | POWER4ALL PST18LI |
| Märkspänning | 18 V |
| Hastighetsregulator | Ja, kontinuerligt inställbar |
| Pendelrörelse | Ja, 4 justerbara lägen |
| Tomgångsvarvtal | 0–2400 varv/min |
| Slaglängd | 20 mm |
| Max skärdjup i trä | 80 mm |
| Max skärdjup i aluminium | 12 mm |
| Max skärdjup i stål (olegerat) | 5 mm |
| Max geringsvinkel | 45° (vänster/höger) |
| Vikt | 1,9 kg (enligt EPTA-Procedure 01/2003) |
| Strömförsörjning | Lithiumjonbatteri 18 V (PBA 18V...) |
| Rekommenderad laddare | AL 22..CV / AL 18..CV |
| Ljudtrycksnivå | 81 dB(A) |
| Ljudeffektnivå | 92 dB(A) |
| Vibrationer (sågning i trä) | a_h = 8 m/s², K = 1,5 m/s² |
| Belysning | Inbyggd Power Light-lampa |
| Dammutsugningssystem | Anslutning för dammsugare (tillbehör) |
| Batteriskydd | Electronic Cell Protection (ECP) mot djupurladdning |
| Driftstemperaturområde | -20 till +50 °C |
Vanliga frågor - POWER4ALL PST18LI BOSCH
Användarfrågor om POWER4ALL PST18LI BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Stiksåg i PDF-format gratis! Hitta din manual POWER4ALL PST18LI - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. POWER4ALL PST18LI av märket BOSCH.
BRUKSANVISNING POWER4ALL PST18LI BOSCH
Til kantnær savning kan fodpladen 9 forskydes bagud.

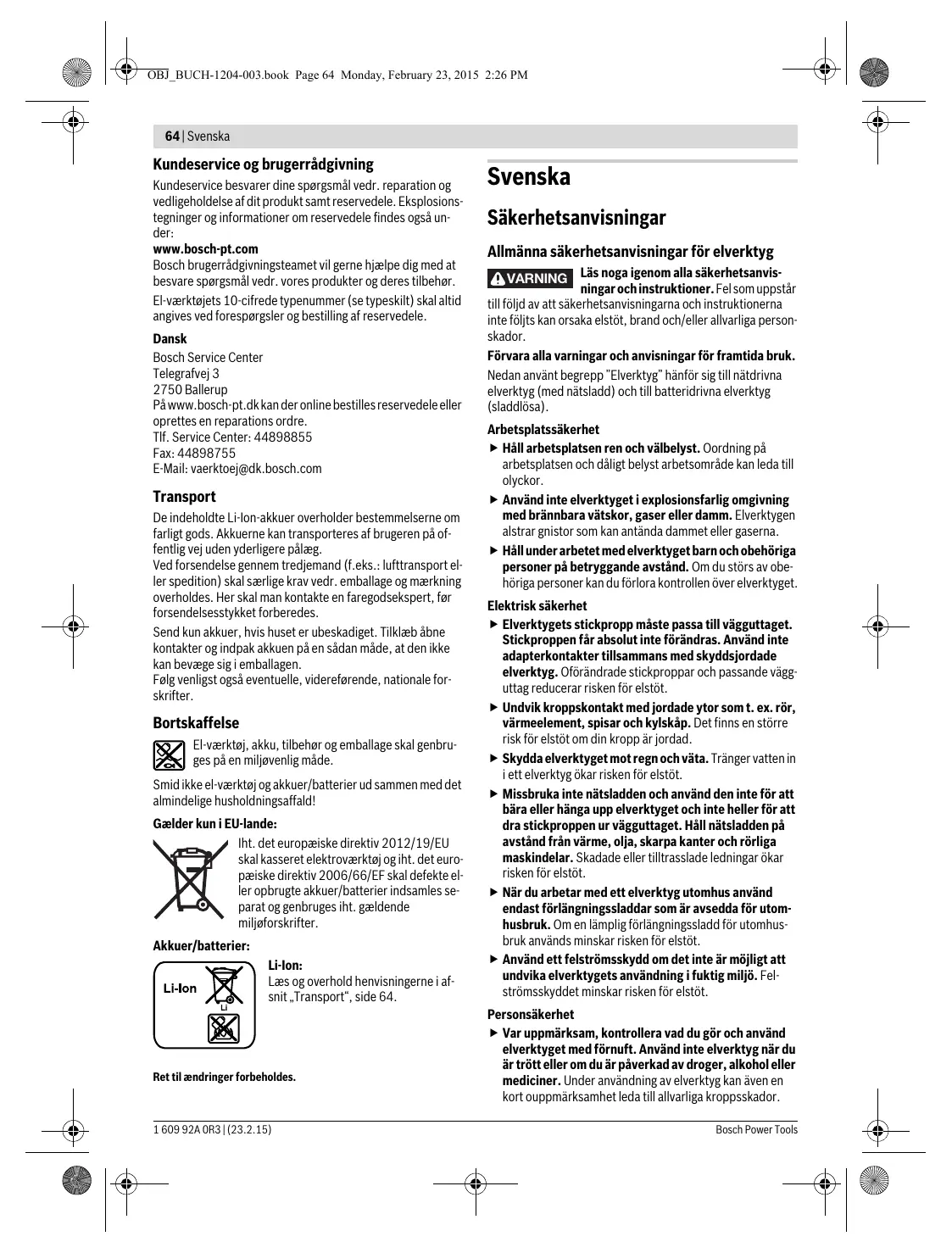

Allmänna säkerhetsanvisningar för elverktyg
! WARNING
Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår
till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person-skador.
Förvara alla varningar och anvisningar för framtida bruk.
Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
▶ Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
▶ Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
- Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhus-bruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
▶ Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Svenska | 65
Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är fränkopplat innan du ansluter stickpropen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
▶ Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och-uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Korrekt användning och hantering av elverktyg
▶ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
▶ Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Omsorgsfull hantering och användning av sladdlösa elverktyg
▶ Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
- Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för sticksågar
Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning och leda till elstöt.
Se till att hålla händerna utanför sågområdet. För inte in handen under arbetsstycket. Kontakt med sågbladet medför risk för personskada.
▶ Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket.
Se till att fotplattan 9 ligger säkert an under sågningen. Ett snedställd sågblad kan brytas eller orsaka bakslag.
Slå från elverktyget när arbetsmomentet är avslutat och dra sågbladet ur sågsnittet först när sågbladet har stannat. Därigenom undviks bakslag och elverktyget kan säkert läggas åt sidan.
Använd endast oskadade, felfria sågblad. Deformerade eller oskarpa sågblad kan brytas, negativt påverka snittet eller orsaka bakslag.
Sågbladet får inte bromsas efter frånkopplingen med tryck från sidan. Sågbladet kan skadas, brytas eller orsaka bakslag.
Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
▶ Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
66 | Svenska
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
- Öppna inte batteriet. Detta kan leda till kortslutning.
Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger.
I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna.
▶ Använd batteriet endast med Bosch elverktyget. Detta skyddar batteriet mot farlig överbelastning.
▶ Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Produkt- och kapacitetsbeskrivning
Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Ändamålsenlig användning
Sticksågen är avsedd för att på fast underlag såga genom och göra urtag i trä, plast, metall, keramikplattor och gummi. Den är lämplig för raka och böjda snitt med en geringsvinkel upp till 45°. Beakta rekommendationen av sågblad.
Belysningen i detta elverktyg är avsett för att belysa verktygets direkta arbetsområde och är inte lämpligt för att lysa upp rum i bostaden.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.
1 Inkopplingsspärr för strömställaren Till/Från
2 Strömställare Till/Från
3 Indikering av batteriets laddningstillstånd
4 Batteri*
5 Batteriets upplåsningsknapp
6 Utsugningsslang*
7 Utsugningsadapter
8 Sågklingsmagasin
9 Fotplatta
10 Inställningsspak för pendling
11 Dammskydd för utsugning
12 Styrrulle
13 Sockel för såglinjekontroll "Cut Control"
14 Sågblad*
15 Fönster för såglinjekontroll "Cut Control"
16 Beröringsskydd
17 Sågbladsfäste
18 Lampa "Power Light"
19 Handgrepp (isolerad greppyta)
20 Spjälkningsskydd
21 Styrning för parallellanslaget
22 Skala för geringsvinkel
23 Skruv
24 Märkning av snittlinje 0°
25 Märkning av snittlinje 45°
26 Parallellanslagets lässkruv*
27 Parallellanslag med cirkelskärare*
28 Cirkelskärarens centreringsspets
*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.
Tekniska data
| Sticksåg | PST 18 LI | |
| Produktnummer | 3 603 K11 0.. | |
| Märkspänning | V= | 18 |
| Slagtalsreglering | ● | |
| Pendling | ● | |
| Tomgångsslagtal n_0 | min ^-1 | 0–2 400 |
| Slaglängd | mm | 20 |
| max. sågdjup | ||
| - i trä | mm | 80 |
| - i aluminium | mm | 12 |
| - i stål (olegerat) | mm | 5 |
| Snittvinkel (vänster/höger) max. | ° | 45 |
| Vikt enligt | ||
| EPTA-Procedure 01/2003 | kg | 1,9 |
| Tillåten omgivningstemperatur | ||
| - vid laddning | °C | 0...+45 |
| - vid drift ^1) och lagring | °C | -20...+50 |
| Rekommenderade batterier | PBA 18V...VPBA 18V...W | |
| Rekommenderade laddare | AL 22.. CVAL 18.. CV | |
| 1) Begränsad effekt vid temperaturer <0 °C | ||
Buller-/vibrationsdata
Bullernivåvärde förmedlas enligt EN 60745-2-11.
Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 81 dB(A); ljudeffektnivå 92 dB(A). Onoggrannhet K = 3 dB.
Använd hörselskydd!
Totala vibrationsemissionsvärden a_h (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745: Sågning i spånskiva: a_h = 8 m/s^2 , K = 1,5 m/s^2 , Sågning i plåt: a_h = 5 m/s^2 , K = 1,5 m/s^2 .
Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
Svenska | 67
Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Försäkran om överensstämmelse CE
Vi intygar under ensamt ansvar att den produkt som beskrivs under "Tekniska data" uppfyller alla gällande bestämmelser i direktiven 2009/125/EG (förordning 1194/2012), 2011/65/EU, till 19 april 2016: 2004/108/EG, från 20 april 2016: 2014/30/EU, 2006/42/EG inklusive ändringar och stämmer överens med följande standarder: EN 60745-1, EN 60745-2-11.
Teknisk tillverkningsdokumentation (2006/42/EG) fås från: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
▶ Ta bort batteriet innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Batteriets laddning (se bild A)
Använd endast de laddare, som anges i de tekniska data. Endast denna typ av laddare är anpassad till det litium-jonbatteri som används i elverktyget.
Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren.
Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.
Litium-jonbatteriet är med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.
▶ Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas.
Ta bort batterimodulen 4 genom att trycka på upplåsningsknappen 5 och dra sedan batterimodulen uppåt ur elverktyget. Bruka inte våld.
Beakta anvisningarna för avfallshantering.
Insättning och byte av sågblad
▶ Använd skyddshandskar vid montering av sågblad. Beröring av sågbladet medför risk för personskada.
Val av sågblad
En översikt av rekommenderade sågblad finns i slutet av denna bruksanvisning. Använd endast sågblad med enkamsskaft (T-skaft) eller med 1/4"-universalskaft (U-skaft). Sågbladet ska inte vara längre än vad som behövs för avsett snitt. Använd ett smalt sågblad för sågning av tvära kurvor.
Sågbladets montering (se bild B)
▶ Rengör sågbladets skaft innan det skjuts in. Ett nedsmutsats skaft kan inte infästas tillförlitligt.
Ta vid behov bort dammskyddet 11 (se "Dammskydd").
Skjut sågbladsfästet 17 uppåt i pilens riktning. Skjut in sågbladet 14 mot anslaget i sågbladsfästet med tänderna i skär- riktning.
Kontroller när sågbladet läggs i att sågbladets rygg ligger i spåret på styrrullen 12.
- Kontrollera att sågbladet sitter fast. Ett löst sågblad kan falla ut och orsaka personskada.
Så här tas sågbladet ut (se bild C)
Skjut sågbladsfästet 17 uppåt i pilens riktning och ta bort sågbladet 14.
Sågbladsmagasin (se bild D)
I sågbladsmagasinet 8 kan sex sågblad med en längd upp till 110 mm förvaras. Lägg in sågbladen med enkamsskaftet (T-skaft) i det avsedda urtaget i sågbladsmagasinet. Upp till tre sågblad kan ligga på varandra.
Stäng sågbladsmagasinet och skjut in det till anslaget i urtaget i fotplattan 9.
Spjälkningsskydd (se bild E)
Spjälkningsskyddet 20 (tillbehör) kan förhindra att ytan rivs vid sågning i trä. Spjälkningsskyddet kan endast användas med vissa sågbladstyper och endast med snittvinkeln 0°. Fotplattan 9 får inte vid sågning med spjälkningsskydd ställas in bakåt för kantnära sågning.
Tryck in spjälkningsskyddet 20 underifrån i fotplattan 9 (som bilden visar med hacket uppåt).
Såglinjekontroll "Cut Control"
Såglinjekontrollen "Cut Control" ger möjlighet till exakt styrning av elverktyget längs en såglinje som ritas upp på arbetsstycket. I byggsatsen "Cut Control" ingår fönstret 15 med märkning av såglinjen och sockeln 13 för montering av elverktyget.
68 | Svenska
Fäst "Cut Control" på fotplattan (se bild F)
Kläm fast fönstret för "Cut Control" 15 i hållaren på sockeln 13. Tryck sedan ihop sockeln lätt och för in den i styrningen 21 på fotplattan 9 så att den snäpper fast.
Damm-/spånutsugning
▶ Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
- Använd om möjligt en för materialet lämplig dammut-sugning.
- Se till att arbetsplatsen är väl ventilerad.
- Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.
Dammskydd (se bilder G - H)
Montera dammskyddet 11 innan elverktyget kopplas till dam-mutsugningen.
Lägg upp dammskyddet 11 på elverktyget så att det mittersta fästet snäpper fast på beröringsskyddet 16 och de båda yttre fästena i motorhusets urtag.
Ta bort dammskyddet 11 för sågning utan dammutsugning samt för geringssnitt. Tryck ihop dammskyddet upp mot de yttre fästena och dra bort skyddet framåt.
Koppla utsugningsslangen 6 (tillbehör) till utsugningsadaptern 7. Anslut utsugningsslangen 6 till en dammsugare (tillbehör). En översikt över anslutning till olika dammsugare finns i slutet av denna bruksanvisning.
Använd för optimal utsugning spjälkningsskyddet 20.
Dammsugaren måste vara lämplig för det material som ska bearbetas.
Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare.
Drift
Driftsätt
▶ Ta bort batteriet innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Inställning av pendling
Den i fyra steg inställbara pendlingen medger en optimal anpassning av snitthastighet, snitteffekt och snittbild för aktuellt bearbetat material.
Med inställningsspaken 10 kan önskad pendling väljas även under drift.
Prova dig fram till optimalt pendlingssteg för aktuell användning. Följande rekommendation gäller:
- Välj låg pendling eller koppla bort pendlingen om en fin och snygg snittkant krävs.
- Koppla bort pendlingen vid bearbetning av tunt material (t. ex. plåtar).
- Såga i hårt material (t. ex. stål) med låg pendling.
- I mjukt material och vid sågning i trävirkets fiberriktning kan maximal pendling användas.
Inställning av geringsvinkel (se bild I)
Fotplattan 9 kan vridas för geringssnitt upp till 45° åt höger eller vänster.
- Ta bort dammskyddet 11 och utsugningsadaptern 7.
- Dra ut sågbladsmagasinet 8 ur fotplattan 9.
- Lossa skruven 23 och skjut fotplattan 9 lätt i riktning mot utsugningsadaptern 7.
- För inställning av exakt geringsvinkel har fotplattan till höger och vänster spärrlägen vid 0°, 22,5° och 45°. Sväng fotplattan 9 med hjälp av skalan 22 till önskat läge. Andra geringsvinklar kan ställas in med hjälp av en geotriangel.
- Skjut därefter fotplattan 9 till anslaget i riktning mot sågbladet 14.
- Skruva fast skruven 23 på nytt.
Dammskyddet 11, utsugningsadaptern 7 och spjälkningsskyddet 20 kan inte användas vid geringssnitt.
Såglinjekontroll vid geringssnitt (se bild J)
För såglinjekontrollen finns på fönstret för "Cut Control" 15 en markering 24 för vinkelräta snitt med 0° och en markering 25 för geringssnitt åt höger eller vänster med 45° enligt skalan 22.
En snittmarkering för geringsvinklar mellan 0° och 45° kan märkas ut proportionellt. Använd en icke permanent märkning och gör en tilläggsmärkning på fönstret för "Cut Control" 15. Märkningen kan sedan lätt avlägsnas.
Det är bäst att göra en provsågning för arbetsstycken som kräver exakta mått.
Fotplattans förskjutning (se bild I)
För kantnära sågning kan fotplattan 9 skjutas bakåt.
Lossa skruven 23 och skjut fotplattan 9 till anslaget i riktning mot utsugningsadaptern 7.
Skruva fast skruven 23 på nytt.
Sågning med förskjuten fotplatta 9 är möjlig endast med en geringsvinkel på 0°. När såglinjekontrollen "Cut Control" används med sockel 13 är det inte nödvändigt att använda parallellanslag med cirkelskärare 27 (tillbehör) och inte heller spjälkningsskydd 20.
Svenska | 69
Driftstart
Insättning av batteri
- Använd endast original Bosch litiumjonbatterier med den spänning som anges på elverktygets typskylt.
Används andra batterier finns risk för kroppsskada och brand.
In- och urkoppling
För start av elverktyget tryck först på inkopplingsspärren 1 och därefter på strömställaren Till/Från 2 och håll den nedtryckt.
Lampan 18 lyser vid lätt eller helt nedtryckt strömställare Till/Från 2 och belyser arbetsområdet vid ogynnsamma belysningsförhållanden.
För fränkoppling av elverktyget släpp strömställaren Till/Från 2.
Anvisning: Av säkerhetsskäl kan elverktygets strömställare Till/Från 2 inte låsas, utan måste under drift hållas nedtryckt. För att spara energi, koppla på elverktyget endast när du vill använda det.
Slagtalsreglering
Genom att öka eller minska trycket på strömställaren Till/Från 2 kan slagtalet regleras steglös när elverktyget är påslaget.
Ett lätt tryck på strömställaren Till/Från 2 ger ett lågt slagtal. Med tilltagande tryck ökar slagtalet.
Lämpligt slagtal beror på material och arbetsförhållande.
Prova fram den bästa inställningen genom praktiska försök.
En sänkning av slagtalet rekommenderas när sågbladet läggs an mot arbetsstycke liksom vid sågning i plast och aluminium.
Vid långtidssågning med lågt slagtal kan elverktyget bli mycket varmt. Ta bort sågbladet och låt elverktyget för avkylning gå ca 3 minuter på högsta slagtal.
Batteriets laddningsindikering
Batteriladdningsindikatorn 3 visar vid påkopplat elverktyg batteriets laddningstillständ med 3 gröna LED.
| Lysdiod | Kapacitet |
| Permanent ljus 3 gröna | ≥ 66 % |
| Permanent ljus 2 gröna | 34 – 65 % |
| Permanent ljus 1 grönt | 11 – 33 % |
| långsam blinkning 1 grönt ljus | ≤ 10 % |
Temperaturberoende överbelastningsskydd
Elverktyget kan inte överbelastas om användning sker enligt föreskrifterna. Vid för kraftig belastning eller om tillåtet batteritemperaturintervall inte beaktas reduceras varvtalet, eller elverktyget stängs av. Vid reducerat varvtal går elverktyget med fullt varvtal igen först då tillåten batteritemperatur har uppnåtts. Vid automatisk avstängning, stäng av elverktyget, låt batteriet svalna och slå på elverktyget igen.
De 3 lysdioderna i batteriladdningsindikatorn 3 blinkar i snabb takt när batteriets temperatur ligger utanför driftstemperaturområdet mellan -20 och +50 °C och/eller överlastskyddet löst ut.
Djupurladdningsskydd
Litium-jonbatteriet är med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.
Arbetsanvisningar
Använd ett stabilt underlag vid bearbetning av små eller tunna arbetstycken eller en sågstation (Bosch PLS 300).
Insågning (se bild K)
Det är endast tillåtet att använda insågning i mjuka material såsom trä, gipskartong etc.
Använd endast kort sågblad vid insågning. Insågning är endast möjlig med geringsvinkel 0°.
Placera elverktyget med fotplattans 9 främre kant på arbetsstycket så att sågbladet 14 inte berör arbetsstycket och koppla på. På elverktyg med slagtalsreglage välj högsta slagtal. Tryck elverktyget kraftigt mot arbetsstycket och kör långsamt ned sågbladet i arbetsstycket.
När fotplattan 9 ligger an med hela ytan mot arbetsstycket kan sågningen fortsätta längs önskad snittlinje.
Parallellanslag med cirkelskärare (tillbehör)
Vid arbete med parallellanslag med cirkelskärare 27 (tillbehör) får arbetsstyckets tjocklek uppgå till högst 30 mm.
Ta bort sockeln för "Cut Control" 13 från fotplattan 9. Tryck ihop sockeln lätt och ta ut den ur styrningen 21.
Parallellsnitt (se bild L): Lossa lässkruven 26 och skjut in parallellanslagets skala genom styrningen 21 i fotplattan. Ställ in önskad snittbredd som skalvärde vid innerkanten av fotplattan. Skruva fast lässkruven 26.
Cirkelsnitt (se bild M): Borra ett hål som är tillräckligt stort för att sticka ned sågbladet vid snittlinjen innanför den cirkel som sågas. Bearbeta hålet med en fräs eller fil så att sågbladet ligger an mot snittlinjen Ställ in lässkruven 26 på andra sidan av parallellanslaget. Skjut parallellanslagets skala genom styrningen 21 i fotplattan. Borra ett hål i arbetsstycket i mitten av urtaget. Skjut centreringsspets 28 genom den inre öppningen på parallellanslaget och i det förborrade hålet. Ställ in radien som skalvärde mot den inre kanten av fotplattan. Dra fast lässkruven 26.
Kyl- och smörjmedel
Använd kyl- resp. smörjmedel längs snittlinjen vid sågning i metall på grund av materialets uppvärmning.
Underhåll och service
Underhåll och rengöring
▶ Ta bort batteriet innan åtgärder utförs på elverktyget (t. ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
▶ Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
70 | Norsk
Kontakta en auktoriserad serviceverkstad för Bosch-elverktyg när batteriet inte längre är funktionsdugligt.
Rengör sågbladsinfästningen regelbundet. Ta sågbladet ur elverktyget och knacka elverktyget lätt mot en jämn yta.
En kraftig nedsmutsning av elverktyget kan orsaka funktionsstörningar. Undvik därför att såga i kraftigt dammbildande material underifrån eller uppåt över huvudet.
Smörj styrrullen 12 då och då med några droppar olja.
Kontrollera styrrullen 12 regelbundet. Om styrrullen är sliten måste den bytas ut vid en auktoriserad Bosch serviceverkstad.
Kundtjänst och användarrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:
www.bosch-pt.com
Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.
Svenska
De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.
Vid transport genom tredje person (t. ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.
Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen.
Beakta även tillämpliga nationella föreskrifter.
Avfallshantering
Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg och inte heller batterier i hushållsavfall!
Endast för EU-länder:
Enligt europeiska direktivet 2012/19/EU måste obrukbara elverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.
Beakta anvisningarna i avsnittet
"Transport", sida 70.
Ändringar förbehålles.
Norsk
Opplading av batteriet (se bilde A)
Festing av «Cut Control» på fotplaten (se bilde F)
Klem vinduet for «Cut Control» 15 fast i holderne på sokkelen 13. Trykk så sokkelen svakt sammen og den smekke i lås i føringen 21 på fotplaten 9.
