BRUKSANVISNING PST18LI BOSCH

Tilslutning af stovudsgninq

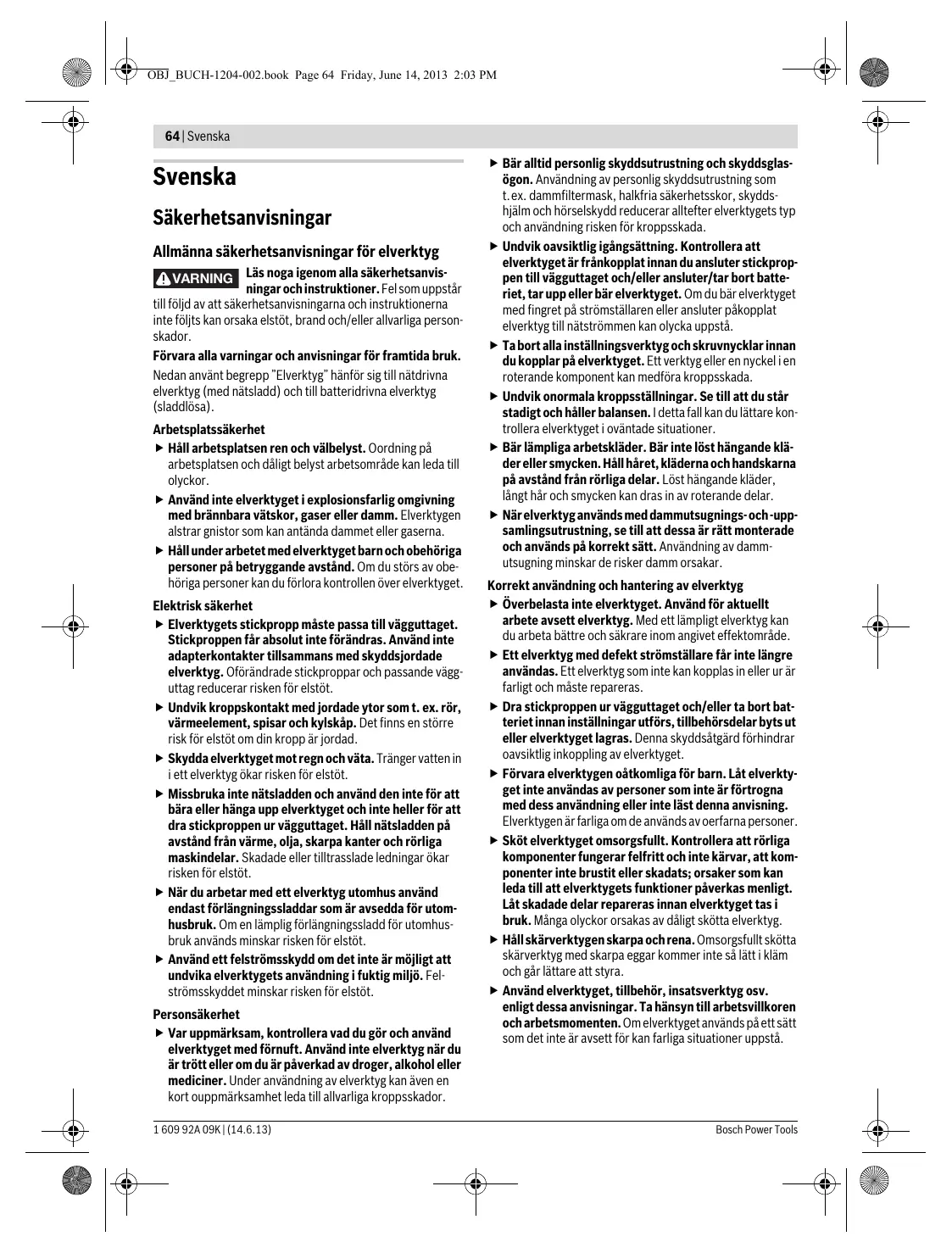

Allmanna sakerhetsanvisningar for elverktyg

A VARNING Läs noga igenom alla sakerhetsanvis- ningar och instruktioner. Felsom uppSTAR

till foljd av att sakerhetsanvisingarna och instruktionerna inte foljts kan orsaka elstot, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar for framtida bruk.

Nedan använ begrepp "Elverktyg" hänfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

Arbetsplatssakerhet

Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dāligt belyst arbetsområde kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig ompigving med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet aller gaserna.
Häll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrotten over elverktyget.

Elektrisk sakerhet

• Elverktygets stickpropp mäste passa till vagguttaget. Stickproppen fär absolut inte forändras. Använd inte adapterkontakter tillsamms med skyddsjordade elverktyg. Oförändrade stickproppar och passande vagguttag reducera risiken for elastöt.

  Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spasar och kylskap. Det finns en större risk for elstöt om din kropp är jordad.
  Skydda elverktyget mot regn och vata. Tranger vatten in i ett elverktyg okar risken for elstot.
  Missbruka inte natsladden och använd den inte for att bärä eller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Häll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risiken for elstöt.
  När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som és avsedda für utomhusbruk. Om en lamplig förlängningssladd für utomhus-bruk används minskar risken für elstöt.
  Använd ett felströmsskydd om det inte är möjgigt att undvika elverktygets användning i faktig miljö. Felströmsskyddet minskar risiken for elstöt.

Personsakerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyg när du ar tröttller om du ar paverkad av droger, alkohol ell mediciner. Under användning av elverktyg kan även en kort ouppmärskamhet leda till allvarliga kroppsskador.

Bär alltid personlig skyddsutrustning och skyddsglasögon. Använding av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria sakerhetsskor, skyddshjälm och horselskydd reducrar alltefter elverktygets typ och använding risken for kroppsskada.
Undvik oavsiktig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp eller elverktyget. Om du bar elverktyget med fingret på strömställaren eller ansluter pökopplat elverktyg til natströmmen kan olycka uppstä.
Ta bort alla inställningsverktyg och skruvnycklar innan du koplar pa elverktyget. Ett verktyg ell er nyckel i en roterande component kan medfora kroppsskada.
Undvik onormala kroppställningar. Se till att du stär stadigt och häller balansen. I detta fall kan du lättare kon-trollera elverktyget ioväntade situationer.
Bär lämpiga arbetskläder. Bär inte lost hängande kläder eller smycken. Hårl haret, kläderna och handskarna på avstand frän rörliga delar. Lõst hängande kläder, langt här och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och-uppsamlingsutrustning, se till att dessa ar ratt monterade och används på korrekt satt. Använding av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

Overbelasta inte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
Ett elverktyg med defekt stromställare fär inte längre användas. Ett elverktyg sominte kan koplas in erer ur ar farligt och mäste repareras.
Dra stickproppen ur vagguttaget och/eller ta bort batteriet innan inställninger utfors, tillbehördsdar byts ut ell er leverktyget lagras. Denna skyddsätgär fordhindrar oavsiktlig inkoppling av elverktyget.
Forvara elverktygen oatkomlga for barn. Låt elverktyget inte användas av personer som inte ár förtrognamed dess använding eller inte LAST denna anvisning. Elverktygen ár farliga om de används av oerfarna personer.
Skot elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenteinte brustit aller skadats; orsaker som kan leda till att elverktygets functioner päverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Mänga olyckor orsakas av däligt skötta elverktyg.
Häll skärverktygen skarpa och rena. Omsorgsfullt sköttar skärverktyg med skarpa eggar kommer inte sä lätt i kläm och gär lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren ocharbetsmomenten. Om elverktyget används på att satt som det inte är avsett für kan farliga situationer uppstä.

Svenska|65

Omsorgsfull hantering och användning av sladdlösa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som ar avsedd for en visst typ av batterier anvands for andra batterityper finns risk for brand.
Använd endast batterier som ar avsedda for aktuellt elverktyg. Används andra batterier finns risk for kroppsskada och brand.
Häll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ frän reservationbatterier for att undvika en bygling av kontakterna. En kortslutting av batteriets kontakter kan leda till brännskador erlor brand.
Om batteriet anvands på fel satt finns risk for att vatska rinner ur batteriet. Undvik kontakt med vatskan. Vid oavsiklig kontakt spel a med vatten. Om vatska kommer i kontakt med ogonen uppsok dessutom låkare. Batterivatskan kan medfora hudirritation och brännskada.

Service

Låt endast kvalificerad fackpersonal reparera elverkyget och endast med originalreservdilar. Detta garanterar att elverkygets sakerhet uppräthàlls.

Sakerhetsanvisningar for sticksågar

Häll e lverktyget endast vid de isolerade greppytorna när arbeten utförns på ställen där insatsverkyteget kan skada dolda elledninger. Kontakt med en spanningsförende ledning kan sätta maskinens metallidelar under spanning och leda till elstöt.
Se till att hälla handernautanfor sagområdet. For inte in handen under arbetsstycket. Kontakt med sagbladet medfor risk for personskada.
Elverktyget skara i paskaget naret det fors mot arbetsstcket. Risk for bakslag uppstar om insatsverktyget fastnar i arbetsstcket.
Settatt fotplattan 9 ligger sakert an under sagningen. Ett snedstalld sagblad kan brytas ell orsaka bakslag.
Sla frän elverktyget nar arbetsmomentet ar avsutat och dra sagbladet ur sagsnittet forst nar sagbladet har stannat. Därigenom undviks bakslag och elverktyget kan sakert laggas at sidan.
Använd endast oskadade, felfria sāgblad. Deformerade aller oskarpa sāgblad kan brytas, negativ paverka snittet aller orsaka bakslag.
Sagbladet fär inte bromsas after frankopplingen med tryck frän sidan. Sagbladet kan skadas, brytas eller orsaka basklag.
Använd lämpiga detektorer für lokalisierung av dolda försörjningsledninger erller konsultera loktal distribu tionsföretag. Kontakt med elldingner kan fororsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borning i vattenledning kan fororsaka sakskador.
Säkarabetsstyccket. Ett arbetsstycke som ar fastspant i en upppanningsanordning ellert skruvstycke halls sakrare an med handen.

Häll arbetsplaten ren. Materialblandninger ar särskilt farliga. Lättmetalldamm kan brinna och explodera.
Vänta tills elverktyget stannat welt innandul lagger bort det. Insatsverktyget kan haka upp sig och leda till att du kan forlora kontrollen over elverktyget.
Oppnaintebatteriet.Detta kan leda tillkortslutng.

Skydda batteriet mot hög varme som t. ex.
längre solbesträning, eld, vatten och fukt.
Explosionsrisk foreligger.

1 Skadat eller felanvont batteri kan angor uppsta. Tillfor friskluft och uppsok likare vid akommor. Angorna kan leda till irritation i andningsvagarna.
Använd batteriet endast med Bosch elverktyget. Detta skyddar batteriet mot farlig overbelastning.
Använd endast originalbatterier frän Bosch med den spanning som anges på elverktygets typskylt. Om andra batterier används, t. ex. kopierade batterier, renoverade batterier erller batterier av fremmande fabrikat, finns risk for att batteriet exploderar och orsakar personoch materialskador.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla sakerhetsanvis- ningar och instruktioner. Fel som uppstår till foljd av att sakerhetsanvisingarna och instruktionerna inte följt's kan orsaka elstöt, brand och/eller allvarliga persorskador.

Ändamälsenig användning

Sticksägen ar avsedd for att pa fast underlag saga genom och góra urtagi trea, plast, metall, keramikplattor och gummi. Den ar lamplig for raka och BOjda snitt med en geringsvinkel upp till 45^ . Beakta rekommendationen av sāgblad.

Belysningen i detta elverktyg ar avsett for att belysa verktygets direkta arbetsomrade och ante lampligt for att lya spp rum i bostaden.

Illustrerade komponenter

Nummeringen av componenterna hänvisar till illustration av elverktyget på grafiksida.

1 Inkopplingssparr for stromstallaren Till/Fran
2 Strömställare Till/Frå
3 Indikering av batteriets laddningsstillstand
4 Batteri
5 Batteriets upplasningsknapp
6 Utsugningsslang
7 Utsugningsadapter
8 Sagklingsmagasin
9 Fotplatta

10 Installningsspak for pendling

11 Dammskydd for utsugning
12 Styrrulle
13 Sockel for saglinjekontroll "Cut Control"
14 Sagblad*

66 | Svenska

15 Fönster für saglinjekontroll "Cut Control"
16 Beröringsskydd
17 Sågbladsfaste
18 Lampa "Power Light"
19 Handgrepp (isolerad greppyta)
20 Spjalkningssskydd
21 Styrning for parallellanslaget
22 Skala for geringsvinkel
23 Skruv
24 Märkning av snittlinje 0^
25 Märkning av snittlinje 45^
26 Parallellanslagets lasskruv
27 Parallellanslag med cirkelskarare
28 Cirkelskararenc centeringsspets

*I bruskanvisingen avbildat och beskrivet tillbehör ingar inte i standardleveransen. I vårt tillbehörprogram beskrivs allt tillbehör som finsns.

Tekniska data

Sticksåg		PST 18 LI
Produktnummer		3 603 K11 0..
Märkspänning	V=	18
Slagtalsreglering		●
Pending		●
Tomgangsslagtal n0	min-1	0 - 2400
Slagländed	mm	20
max. sagsdjup
- i trä	mm	80
- i aluminium	mm	12
- i stål (olegerat)	mm	5
Snittvinkel (vänster/höger) max.	°	45
Vikt enligt EPTA-Procedure 01/2003	kg	1,9

Buller-/vibrationsdata

Mātvdārdena for ljdvnivān an ges enlgt EN 60745.

Maskinens A-vagda ljudniva uppnar itypiska fall: Ljudtrycksniva 81 dB(A); ljudeffektniva 92 dB(A). Onogrannhet K = 3 dB.

Använd hörsskydd!

Totala vibrationsemissionsvarden a_h (vektorsumma ur tre riktnaring) och onoggrannhet K fremtaget enigt EN 60745: Sagnig i spanskiva: a_h = 8m / s^2 K = 1,5m / s^2 Sagnig i plat: a_h = 5m / s^2 K = 1,5m / s^2

Mätningen av den vibrationsnivå som anges ienna anvising har utförs enigt en matmetod som ar standardiserad i EN 60745 och kan anvandas vid jämförelse av olika elverktyg. Matmetoden ar även lamplig for preliminar bedömning av vibrationsbelastningen.

Den angivna vibrationsnivan representar den huvudsakliga anvandingen av elverkyget. Om daremot elverkyget anvands forandraandamolchmedandrainsatsverkygller inte underhalleits ordentigt kan vibrationsnivan avvika.Harvidkan vibrationsbelastningen under arbeitsperiodenoka betydligt.

För en exakt bedömming av vibrationsbelastningen bör även de

tider beaktas nar elverktyget ar frankopplat ellar igang, men inte anvands. Detta reducerar tydligt vibrationsbelastninger for den totala arbetsperioden.

Bestam extra sakerhetsatgärder for att skydda operatoren mot vibrationernas inverkan t. ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbetsforloppen.

Forsakran om overensstammelse

Vi intygar under ansamt ansvar att den produit som beskrivs under "Tekniska data" stämmer överens med foljande standarder och dokument: EN 60745 entigt bestammelserna i direktiven 2009/125/EG (förörding 1194/2012), 2011/65/EU, 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation (2006/42/EG) fãs frãn: Robert Bosch GmbH, Postfach 10 01 56, D-70745 Leinfelden-Echterdingen

Henk Becker Helmut Heinzelmann

Ta bort batteriet innan atgärder utförs på elverktyget samtFore transport och lagring. Om stromställaren

Till/Fræn oavsktligt paverkas finns risk for persorskada.

Batteriets laddning (se bild A)

Använd endast de laddare som anges på tillbehörssidan.

Endastenna typ av laddare ar anpassad till det litium batteri som anvands i elverktyget.

Anvising: Batteriet levereras ofullstandigt uppladdat. For full effekt ska batteriet fore forsta anvandningen laddas upp i laddaren.

Lithiumbonbatteriet kan när som helst laddas upp eftersom detta inte päverkar livslängden. Batteriet skadas inte om laddning avbryts.

Lithium-jonbatteriet ar med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri koplar skyddskopplingen fran elverktyget: Insatsverktyget roterar inte langre.

Undvik att trycka på strömställaren Till/Från after en automatisk fränkoppling av elverktyget. Batteriet kan skadas.

Ta bort batterimodulen 4 genom att trycka på upplasningsknappen 5 och dra sedan batterimodulen uppåt ur elverkty-get. Bruka inte vald.

Batteriet ar forsedd med en NTC-temperaturovvakning som endast tillater uppladdning inom ett temperaturomrde mellan 0^ och 45^ . Harvid uppnar batteriet en lang bruksid.

Beakta anvisiningarna for avfallshantering.

Svenska|67

Insätting och byte av sagblad

Använd skyddshandskar vid montering av sāgblad.

En översikt av rekommenderade sāgblad finns i slutet av dennabruksanvisning.Använd endast sāgblad med enkamskaft (T-skaft)llermed 1 / 4" -universalsaft (U-skaft).Sagbladet skate nite varra langre an vad som behovs for avsett snitt. Användett smalt sāgbladfor sāgningav tvära kurvor.

Sagbladets montering (se bild B)

Rengör sāgbladets skaat innan det skjuts in. Ett nedsmutsats skaat kan inte infästas tillförtlitigt.

Ta vid behov bort dammskyddet 11 (se "Dammskydd").

Skjut sāgbladsfästet 17 uppāt i pilens riktning. Skjut in sāgbladet 14 mot anslaget i sāgbladsfästet med tänderna i skärrikting.

Kontroller'nar sagbladet laggs i att sagbladets rygg ligger i sparet pa styrrullen 12.

Kontrolera att sagbladet sitter fast. Ett lost sagblad kan falla ut och orsaka persorskada.

Sà hār tas sāgbladet ut (se bild C)

Skjut sāgbladsfästet 17 uppāt i pilens riktning och ta bort sāg bladet 14.

Sagbladsmagasin(sebildD)

I sāgbladsmagasinet 8 kan sex sāgblad med en langd upp till 110 mm forvaras. Lagg in sāgbladen med enkamsskaftet (T-skaft) i det avsedda urtaget i sāgbladsmagasinet. Upp till tre sāgblad kan ligga på varandra.

Stång sāgbladsmagasinet och skjut in det till anslaget i urtaget i fotplattan 9.

Spjalkningssskydd (se bild E)

Spjalkningskyddet 20 (tillbehör) kan forhindra att ytan rives vid sängng i tra. Spjalkningskyddet kan endast anvandas med vissa sagbladstyper och endast med snittvinkeln 0^ . Fotplattan 9 fär inte vid sängng med spjalkningskydd ställas in bakät für kantnära sängng.

Tryck in spjalkningskyddet 20 underifrān i fotplattan 9 (som bilden visar med hacket uppāt).

Saglinjekontroll "Cut Control"

Saglinjekontrollen "Cut Control" ger mölighet till exakt styrning av elverktyget längs en sāglinje som ritas upp på arbetsystcket. I byggsaten "Cut Control" ingar fönstret 15 med markning av sāglinjen och sockeln 13 for montering av elverktyget.

Fäst "Cut Control" på fotplattan (se bild F)

Klām fast fönstret für "Cut Control" 15 i hällaren på sockeln
13. Tryck sedan ihop sockeln lätt och für in den i styrningen
21 på fotplattan 9 sä att den snapper fast.

Damm-/spanutsugning

Dammet frän material som t. ex. blyhaltig mälning, vissa träslag, mineraler och metall kan vara hälsovändigt. Berö

ring aller inandning av dammet kan orsaka allergiska reak-tioner och/eller andningsbesvär hos användaren aller per-soner som uppehäller sig i narhen.

Vissa damr fran ek eller bok anses vara cancerogena, spe ciell d'forbindelse med tillsatsammen for trabehandling (kromat, trakonserveringsmedel). Endast ykesman farr bearbeta asbesthaltigt material.

• Använd om möjlig en für materialet lamplig dammutsugning.
• Se till att arbetsplatsen ar vãl ventilerad.
• Vi rekommender ett andningsskydd i filterklass P2.

Beakta de foreskrifter som i aktuellt land gäller for bearat material.

Dammskydd

Montera dammskyddet 11 innan elverktyget koplas till dam-mutsugningen.

Lagg up dammskyddet 11 på elverktyget sä att det mittersta fästet snapper fast på beröringskyddet 16 och de båda yttre fästena i motorhusets urtag.

Ta bort dammskyddet 11 for ságning utan dammutsugning samt for geringsnitt. Tryck ihop dammskyddet upp mot de yttre fästena och dra bort skyddet framåt.

Koppla utsugningsslangen 6 (tillbehör) till utsugningsadaptern 7. Anslut utsugningsslangen 6 till en dammsugare (tillbehör). En översikt über anslutting till oika dammsugare finns i slutet av denna braksanvising.

Använd for optimal utsugning spjalkningskyddet 20.

Dammsugaren måste vara lámplig für det material som ská bearetas.

Använd für utsugning av hälsovändigt och cancerframkallande.
eller torrt damm en specialdammsugare.

Drift

Driftsatt

Ta bort batteriet innan atgärder utförs på elverktyget samtForentransport och lagring.Om stromstallaren

Till/Fran oavsiktigt paverkas finns risk for persorskada.

Inställning av pending

Den i fya steg inställbara pendlingen medger en optimal anpassning av smittastigthet, snitteffekt och snittbild for aktuellt bearbetat material.

Med inställningsspaken 10 kan önskad pendling väljas även under drift.

ingenpending

lag pending

medelhög pendling

hög pendling

Prova dig fram till optimal pendlingssteg for aktuell använding. Följande rekommendation gäller:

• Väljåg pendling eller koppla bort pendlingen om en fin och snygg snittkant kravs.
• Koppla bort pendlingen vid bearbetning av sunt material (t.ex.platar).

68 | Svenska

Sagai harto material (t.ex.stal) medlag pendling.
- I mjukt material och vid sāgning i trävirkets fiberriktning kan maximal pendling användas.

Inställning av geringsvinkel (se bild I)

Fotplattan 9 kan vridas for geringssnitt upp till 45^ at hoger.
eller vander.

• Ta bort damskyddet 11 och utsugningsadaptern 7.
  Dra ut sagbladsmagasinet 8 ur fotplattan 9.
• Lossa skruven 23 och skjut fotplattan 9ätt i riktning mot utsugningsadaptern 7.
• För INSTALLING av exakt geringsvinkel har fotplattan till höger och vänster spärlägen vid 0^ , 22.5^ och 45^ . Sväng fotplattan 9 med hjälp av skalan 22 till onskat lage. Andrea geringsvinklar kan ställas in med hjälp av en geo-triangel.
• Skjut direfter fotplattan 9 till anslaget i riktning mot sagbladet 14.
• Skruva fast skruven 23 på nytt.

Dammskyddet 11, utsugningsadaptern 7 och spjalkningskyddet 20 kan inte anvandas vid geringsnitt.

Saglinjekontroll vid geringssnitt (se bild J)

För saglinjekontrollen finns på fönstret für "Cut Control" 15 en markering 24 für vinkelrata snitt med 0^ och en markering 25 for geringssnitt at Höger eller vänster med 45^ enigt skalan 22.

En snittmarkering for geringsvinklar mellan 0^ och 45^ kan markas ut proportionell. Använd en icede permanent markning och gör en tillaggsmärkning på fönstret für "Cut Control" 15. Markningen kan sedan lätt avlågsnas.

Det ar böst att góra en provságning for arbetsstycken som kraver exakta mätt.

Fotplattans forskjutning (se bild I)

För kantnära ságning kan fotplattan 9 skjutas bakat.

Lossa skruven 23 och skjut fotplattan 9 till anslaget i riktning mot utsugningsadaptern 7.

Skruva fast skruven 23 på nytt.

Sångning med forskjuten fotplatta 9 ar möjlig endast med en geringsvinkel på 0^ . När sāglinjekontrollen "Cut Control" används med sockel 13 ar det inte nödvändigt att använda parallellanslag med cirkelskärare 27 (tillbehör) och inte heller spjalkningssskydd 20.

Driftstart

Insättnig av batteri

Använd endast original Bosch litiumjonbatterier med den spanning som anges på elverktygets typskylt.

Används andra batterier finns risk für kroppsskada och brand.

In- och urkoppling

För start av elverktyget tryck Först på inkopplingsparren 1 och direfter på stromstellaren Till/Frän 2 och häll den nedtryckt.

Lampan 18 lyser vid latt erller helt nedtryckt stromstallare Till/Fran 2 och belyser arbetsomradet vid ogynnsamma belyningsforhällanden.

För frankoppling av elverktyget slapp stromstellaren Till/Frän 2.

Anvisning: Av sakerhetsskal kan elverktygets stromstellare Till/Frän 2 inte lásas, utan maste under drift hallas nedtryckt.

Slagtalsreglering

Genom att öka eller minska trycket på stromställaren Till/Frän 2 kan slagtalet regleras steglós nar elverktyget ar påslaget. Ettätt tryck på stromställaren Till/Fræn 2 ger att lægt slagtal. Med tilltagande tryck ökar slagtalet.

Lampligt slagtal beror på material och arbetsforhållande. Prova fram den basta inställningen genom praktiska forsök. En sankning av slagtalet rekommenderas nar sägbladet laggs an mot arbetsstyckel liksom vid sagning i plast och aluminium.

Vid langtidssågning med lågt slagtal kan elverktyget bli mycket varmt. Kasta ut sagbladet och låt elverktyget for avkylinng gá ca 3 minuter på högsta slagtal.

Batteriets laddningsindikering

Batteriladdningsindikatorn 3 visar vid paksiplat elverktyg batteriets laddningstillstand med 3 grona LED.

Lysdiod	Kapacitet
Permanent ljus 3 gröna	≥ 66%
Permanent ljus 2 gröna	34–65%
Permanent ljus 1 grönt	11–33%
Långsam blinking 1 grönt ljus	≤ 10%

Temperaturberoende überbelastningsskydd

Ett andamalsenigt anvant elverktyg kan inte overbelastas. Vid for hog belastning erler narr batteriets temperaturomrade pa 0- 70^ over-ller underskrids reduceras varvtalet och elverktyget koplar fran. Elverktyget garr vid reducerat varvta1 upi full varvat forst sedan foreskriven batteritemateratur upnatts erller minskad belastning. Vid automatisk frankoppling slas elverktyget fran, latt batteriet avkylas och koppla sedan ater pa elverktyget.

De 3 lysdioderna i batteriladdningsindikatorn 3 blinkar i snabb takr narr batteriets temperatur ligger utanfor driftstemperaturomradyet mellan -30 och +65 ^ C och/eller overlastskyddet lost ut.

Djupurladdningskydd

Lithium-jonbatteriet ar med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri koplar skyddskopplingen fran elverktyget: Insatsverktyget roterar inte langre.

Arbetsanvisningar

Använd ett stabilt underlag vid bearbetning av små eller tunna arbetstycken aller en sagsstation (Bosch PLS 300).

Insågning (se bild K)

Det ar endast tillatet att anvanda insagning imjuka material sasom tra, gipskartong etc.

Använd endast kort sagblad vid insägning. Insägnning are endast möjlig med geringsvinkel 0^ .

Svenska|69

Placera elverktyget med fotplattans 9 främre Kant på arbetsstychet s àt att sāgbladet 14 inte berör arbetsstychet och koppla på. Pá elverktyg med slagtalsreglage välj högsta slag-tal. Tryck elverktyget kraftigt mot arbetsstychet och kör lang-samt ned sāgbladet i arbetsstychet.

När fotplattan 9 ligger an med hela ytan mot arbeitsstycket kan sāgningen fortösatta langs önskad snittlinje.

Parallellanslag med cirkelskarare (tillbehör)

Vid arbete med parallellanslag med cirkelskarare 27 (tillbehör) fär arbetsstyckets tjocklek uppgä till höst 30 mm.

Ta bort sockeln für "Cut Control" 13—from fotplattan 9. Tryck ihop sockeln lätt och ta ut den ur styrningen 21.

Parallellsnitt (se bild L): Lossa lasskruven 26 och skjut in parallellanslagets skala genom styrningen 21 i fotplattan. Ställ in önskad snittbredd som skalvarde vid innerkanten av fotplattan. Skruva fast lasskruven 26.

Cirkelsnitt (se bild M): Borra ett hal som ar tillrackligt stort for att sticka ned sagbladet vid snittlinjen innanfor den cirkel som sagsas. Bearbeta hallet med en fras eller fil sa att sagblade tiger an mot snittlinjen Stall in lasskruven 26 pa andere sidan av parallellanslaget. Skjut parallellanslagets skala genom styrninger 21 i fotplattan. Borra ett hal i arbetsstycket i mitten av urtaget. Skjut centeringsspets 28 genom den inre oppngen na parallellanslaget och i det forborrade hallet. Stall in radien som skalvarde mot den inre kanten av fotplattan. Dra fast laskruven 26.

Kyl- och smörjmedel

Använd kyl- resp. smörjmedel langs snittlinjen vid ságning i metall på grund av materialets uppvärming.

Underhäll och service

Underhalb och rengöring

Ta bort batteriet innan atgärder utförs på elverktyget samtFore transport och lagring. Om stromställaren Till/Fran oavsiktlig paverkas finns risk for persorskada.
Häll elverktyget och dess ventilationsöppninger rena für bra och säkert arbete.

Kontakta en auktoriserad serviceverkstad for Bosch-elerktyg nar batteriet inte langre ar faktionsdugligt.

Rengör sāgbladsinfästningen regelbundet. Ta sāgbladet ur elverktyget och knacka elverktyget latt mot en{jännyta.

En kraftig nedsmutsning av elverktyget kan orsaka Funktionstörninger. Undvik dārfor att saga i kraftigt dammbildende material underifran eller uppåt over huvudet.

Smörj styrullen 12 då och då med nagra droppar olja.

Kontrollera styrullen 12 regelbundet. Om styrullen ar sliten maste den bytas ut vid en auktoriserad Bosch serviceverkstad.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstä, bör reparation utforas av auktoriserad serviceverkstad for Bosch elverktyg.

Angé alltid vid Förfrånginar och reservdelsbeställninger det 10-siffrigaproduktnumret som finns på elverktygets typskylt.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhäll avprodukter och reservdeler. Sprängskisser och information om reservdeler hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våraprodukter och tillbehör.

Svenska

Vid transport genom tredje person (t. ex. flygfrakt erller spedition) ska speciella villkor for forpackning och markning beaktas. I detta fall bor vid forberedelse av transport en expert for farligt gods konsulteras.

Batterier fär fösändas endast om höjlet ar oskadat. Tejpa öppna kontakter och forpacka batteriet sä att det inte kan röras i forpackningen.

Beakta även tillampliga nationella foreskrifter.

Avfallshantering

Elverktyg, tillbehör och forpackning ska omhändertas på miljövänligt sätt für Återvinning.

Enligt europeiska direktivet 2012/19/EU
für kasserade elektriska och elektroniska
apparater och dess modifiering till nationell
rätt maste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas
in for Återvinning.

Beakta anvisingarna i avsnittet

"Transport", sida 69.

Ändringar forbehalles.

70|Norsk

Norsk

Opplading av batteriet (se bilde A)

Bruk kun ladeapparatene som er angitt pa tilbehorsiden. Kun disse ladeapparatene er tilpasset til Lithium-ionbatteriet som er innebygget i elektroverktoyet.

Merk: Batteriet leveres delvis oppladet. For a sikre full effekt fra batteriet, ma du lade det fullstendig opp i ladeapparatet førfrostgangs bruk.

Festing av «Cut Control» på fotplaten (se bilde F)

Klem vinduet for «Cut Control» 15 fast i holderne på sukkelen 13. Trykk sa sukkelen svakt sammen og den smekke i las i føringen 21 på fotplaten 9.

Stov-/sponavsuging
