GEBRUIKSAANWIJZING PST18LI BOSCH

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

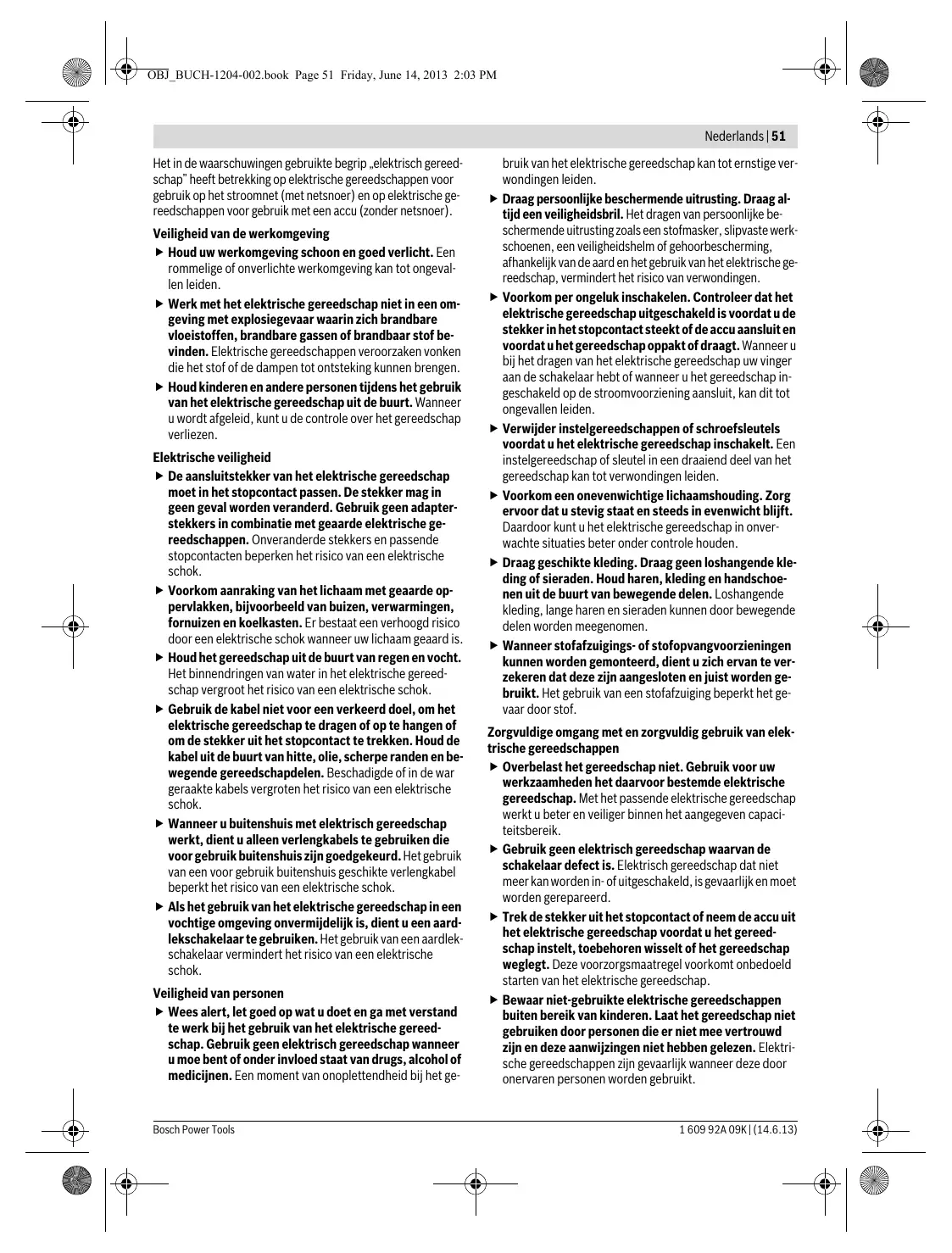

Nederlands | 51

Het in de waarschuwingen gebruekte begrip „elektrisch gereed-schap" hierft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligkeit van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.
Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het gereedschapuit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereed-schap vergroot het risico van een elektrische schok.
Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanner u buitenhuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenhuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlangkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar verminder het risico van een elektrische schok.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het ge

bruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.

▶ Draag persoonlijke beschemmende uitrusting. Draag al-tijd een veiligheidsbril. Het dragen van persoonlijke beschemmende uitrusting zoals een stofmasker, slipvaste werk-schoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordatu het gereedschap oppakt of draagt. Wanneru bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneru het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in onverwachtete situatuies beter onder controle houden.
Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenenuit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden können door bewegende delen worden meegenomen.
Wannerstofafzugings-ofstofopvangvoorzieingenkunnenorden gemonteerd,dientu zich ervan te verzekeren datdezeaangesloten enjuist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Nieteer kan worden in- ofuitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er nicht mee vertrouwd zijn en deze aanwijzingen Niet hebden gelezen. Elektrische gereedschappen zijn gaavarlijk wanner.Deze door onervaren personen worden gebruikt.

52|Nederlandsls

Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zo-danig gebroken of beschadigerd因其 dat de werkung van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevallen haben hun orzaak in slecht onderhoven elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snug vast en zich gemakkelijker te geleiden.
Gebruik elektrisch gereedschap, toebehoren, inzet-gereedschappen en dergelijke volgens deze aanwijzin. Letসaar bij op de arbeidsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toe-passingen kan tot gevaarlijke situaties leiden.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadappaarat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wonneer het met andere accu's worden gebruikt.
Gebruik alleen de waarvoord bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
Voorkom aanraking van de Niet-gebruekte accu met paperclips, Munten, sleutels, spijkers, schroeven en anderekleine metalen voorwerpen die overbrugging van de contacten kannenveroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accu vloeistof kan tot huidriraties en verbrandingen leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veilighheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor decoupeerzagen

Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Houd uw handen uit de buurt van deplaats waar wordt gezaagd. Grijp Niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.
Beweeg het elektrische gereedschap alleen ingeschakeldaar het werkstuk.Andersbestaat er gevaar voor

een terugslag als het inzetgereedschap in het werkstuk vasthaakt.

Let erop dat de voetplaat 9 bij het zagen stabel ligt. Een schuin zaagblad kan breken of tot een terugslag leiden.
Schakel het elektrische gereedschap na beeindiging van de werkzaamhedenuit en trek het zaagblad pasuit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen.
Gebruik alleen onbeschadigde zaagbladen die helemaal in orde+zijn. Verbogen of Niet-scherpe zaagbladenkunnen breken, het zagen negatief beinvloeden of een terugslag verroorzaken.
Rem het zaagblad na het uitschakelen Niet af door er aan de zijkant gegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag verooorzaken.
Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrivf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingverooraakt materielle schade.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand kutn doe.
Houd uw werkplek schoon. Materialmengsels bij bij-zonder gevaarlijk. Stof van lichte metalen kan ontvlammen of explodingen.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

Open de accu Niet. Er bestaat gevaar voor kortsluiting.

Beschem de accu gegen hitte, bijvoorbeeld ook gegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

Bij beschadigingenonjuistgebruikvan de accu kunnen er dampen vrijkomen.Zorg voor frisse lucht en raadpleeg bij klachten een arts.De dampen kuren de luchtwegen irriteren.
Gebruik de accu alleen in combinatie met uw Bosch elektrische gereedschap. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.
Gebruik alleen originele Bosch-accu's met de op het typeplaatje van het elektrische gereedschap aangegeven spanning. Bij gebruik van andere accu's, bijvoorbeeld imitations, opgeknapte accu's of accu's van andere merken, bestaat gevaar voor personlijk letsel en materiaiele schade door explodingende accu's.

Nederlands | 53

Product- en vermogensbeschrijving

Lees alle veiligehideswaarschuwingen en alle voerschriften. Als de waarschuwingen en voerschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsettot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt omrecht en in bochten te zagen met een verstekoek tot 45^ . De adviezen voor zaagbladen要去en in acht worden genommen.

Hetlicht van dit elektrische gereedschap is bestemd om het directe werkbereik van het elektrische gereedschap te verlichten en is nicht geschikt voor ruimteverlichting in het huishonden.

Afebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Inschakelblokkering voor aan/uit-schakelaar
2 Aan/uit-schakelaar
3 Accu-oplaadindicatie
4 Accu*
5 Accu-ontgrendelingsknop
6 Afzuigslang
7 Afzuaansluiting
8 Zaoglabendepot
9 Voetplaat
10 Instelhendelpeldebeweging
11 Beschermkap voor afzuiiging
12 Steunwiel
13 Voet voor zaaglijncontrole „Cut Control"
14 Zaagblad
15 Kijkvenster voor zaaglijncontrole „Cut Control"
16 Bescherming gegen aanraken
17 Zaagbladopname
18 Lamp „Power Light"
19 Handgreep (geisoleerd greepvlak)
20 Antisplinterplaatje
21 Geleiding voor de parallegeleider
22 Schaalverdeling verstekhoek
23 Schroef
24 Zaagmarkering 0^
25 Zaagmarkering 45^
26 Vastzetschroef van de parallelgeber
27 Parallelgeleider met circelsnjider
28 Centreerpunt van cirkelsnjider
Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-programma.

Technische gegevens

Decoupeeeraag	PST 18 LI
Productnummer	3 603 K11 0..
Nominate spanning	V= 18
Regeling aantal zaagbewegingen	●
Pendelbeweging	●
Onbelast aantal zaagbewegingen n0	min-10 - 2400
Zaagbeweging	mm 20
Max. zaagdiepte
- in hout	mm 80
- in aluminium	mm 12
- in staal (ondegeerd)	mm 5
Zaaghoek (links/rechts) max.	° 45
Gewicht volgens
EPTA-Procedure 01/2003	kg 1,9

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 81 dB(A); geluidsvermogen-niveau 92 dB(A). Onzekerheid K = 3dB

Draag een gehoorbescherming.

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:

Zagen van spaanplaat: a_h = 8 m/s^2 , K = 1.5 m/s^2

Zagen van metaalplaat: a_h = 5m / s^2 K = 1,5m / s^2

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkden. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gezogen den met de是怎样 het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zaals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organiseatie van het arbeidsproces.

Conformiteitsverklaring

C

We verklaren op unsere verantwoordelijkheid dat het onder „Technische gevevens" beschreiben product met de volgende normen of normatieve documenten overeenstemt: EN 60745 conform de bepalingen van de richtlijnen 2009/125/EG

54|Nederlandsl

(Verordening 1194/2012), 2011/65/EU, 2004/108/EG, 2006/42/EG.

Technisch dossier (2006/42/EG) bij:

Neem aktijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wissenelen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedieren van de aan/uitschakelaar bestaat verwondingsgevaar.

Accu opladen (zie afbeelding A)

Gebruik alleen de oplaadapparaten die op de toebehorenpagina vermeld staan. Alleen deze oplaadapparaten zich afgestemd op de bij het elektrische gereedschap gebrukke lithiumionaccu.

Opmerking: De accu worden gedeeltelijk opgeladen geleverd.

Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.

De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaatd de accu Niet.

De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)” beschermd gegen te sterk ontladen. Als de accu leeg is, worden het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Her inzetgereedschap beweegt nicht meer.

Druk na het automatisch uitschakelen van het elektrische gereedschap Niet meer op de aan/uit-schakelaar.

De accu kan anders beschadigd worden.

Als u de accu 4 wilt verwijderen, drukt u op de ontgrendelingsknop 5 en trekt u de accu omhooguit het elektrische gereedschap. Forceer waar bij Niet.

De accu is voorzien van een thermische beveiliging (NTC) die opladen alleen in het temperatuurbereik:tussen 0^ en 45^ toelaat. Daardoor wordt een lange levensduur van de accu bereikt.

Neem de voorschriften ten aanzien van de afvalverwijdering inucht.

Zaagblad inzetten of verrangen

Draag werkhandsschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Zaagblad kiezen

Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaanwijzing. Gebruik alleen zaagbladen met enkelnokkenschacht (T-schacht) of met 1 / 4 "universe schacht (U-schacht). Het zaagblad mag nicht longer zich dan nodig is voor de gewenste zaagsnede.

Gebruik voor het zagen van nauwe bochten een smal zaagblad.

Zaoglabinzetten (zieaefbeeldingB)

Reinig de schacht van het zaagblad voor het inzetten.

Een verwulde schacht kan nicht stevig worden bevestigd. Verwijder indien nodig de beschemkap 11 (zie „Beschemkap").

Duw de zaagbladopname 17 in de richting van de pijl omhoog. Duw het zaagblad 14, met de tanden in de zaagrichting, in de zaagbladopname tot het Nieteerverder kan.

Let er bij het inzetten van het zaagblad op dat de rug van het zaagblad in de groef van het steunwiel 12 ligt.

Controller of het zaagblad stevig vastzit. Een los zaagblad kan uit de zaaghouder vallen en kan u verwonden.

Zaagblad verwijderen (zie afbeelding C)

Duw de zaagbladopname 17 in de richting van de pijl omhoog en verwijder het zaagblad 14.

Zaoglabendepot (zie afbeelding D)

In het zaagbladendepot 8 kunt u zes zaagbladen met een lengte van 110mm bewaren. Leg de zaagbladen met de enkelnokkenschacht (T-schacht) in de waaroor voorziene uitsparing van het zaagbladendepot. Er kan den drie zaagbladen boven elkaar liggen.

Sluit het zaagbladendepot en duw het tot aan de aanslag in de uitsparing van de voetplaat 9.

Antisplinterplaatje (zie afbeelding E)

Het antisplinterplaatje 20 (toebehoren) kan uitsplinteren van het oppervlak bij het zagen van hout voorkomen. Het antisplinterplaatje kan alleen bij bepaalde zaagbladtypen en alleen bij een zaaghoek van 0^ worden gebruikt. De voetplaat 9 mag bij het zagen met het antisplinterplaatje Niet maar afterwards worden verplaatst voor het zagen tot aan opstaande randen.

Duw het antisplinterplaatje 20 van onderen in de voetplaat 9 (zoals op de afbeelding getoond met de inkeping omhoog).

Zaaglijncontrole „Cut Control"

De zaaglijncontrole „Cut Control" maakt nauwkeurige geleiding van het elektrische gereedschap langs een op het werkstuk getekende zaaglijk möglichk. Bij de bouwset „Cut Control" horen het kijkvenster 15 met zaagmarkeringen en de voet 13 ter bevestiging aan het elektrische gereedschap.

Nederlands | 55

"Cut Control" aan de voetplaat bevestigen (zie afbeeling F)

Klem het kijkvenster voor „Cut Control" 15 in de houders aan de voet 13 vast. Druk verzolgens de voetiets samen en LAST deze in de geleiding 21 van de voetplaat 9 vastklikken.

Afzuing van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal hunnen schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of Personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemmingsmiddelen). Asbestoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien möglich een voor het materiaal geschikte stofafzuiig.
  Zorg voor een goede ventilatie van de werkplek.
  Er wordt geadviseerd om een ademasker met filter-klasse P2 te dragen.

Neem de in uw land geldende voerschriften voor de te bewerken materialen in acht.

Beschemkap

Monteer de beschemkap 11 voordat u het elektrische ge-ereedschap op een stofafzuiigingesluit.

Plaats de beschermkap 11 zodanig op het elektrische gereed-schap dat de middelste houder op de aanraakbescherming 16 en de beiden buitenste holders in de uitsparing van het machinehuis vastklikken.

Verwijder de beschemkap 11 voor werkzaamheden zichonder stofafzuiigeng en voor verstkzaagwerkzaamheden. Druk waar voor de beschemkap ter hoogte van de buitenste houders samen en trek deze maar voren los.

Stofafzuing aansluten

Steek een afzuigslang 6 (toebehoren) op de afzuigadapter 7. Verbind de afzuigslang 6 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van.dequeue gebruiksaanwijzing.

Gebruik voor een optimale afzuiig indien möglich het anti-splinterplaatje 20.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal. Gebruik bij het afzigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Gebruik

Functies

Neem altijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals hetuitvoeren en onderhoud en het wisselen van inzetgereedschap) en voor het verroeren en opbergen van het

gereedschap. Bij per ongeluk bedieren van de aan/uitschakelaar bestaat verwondingsgevaar.

Pendelbeweging instellen

Dankzij de in vier standen instelbare pendelbeweging kenn den zaagsnelheid, zaagcapaciteit en zaagbeeld optimaal worden aangepast aan het te bewerken materiaal.

Met de instelhendel 10 kunt u de pendelbeweging ook verwijl het elektrische gereedschap loopt instellen.

geen pendelbeweging
kleine pendelbeweging
gemiddelde pendelbeweging
grote pendelbeweging

De optimale pendelbeweging voor de gewenste toepassing kunt u proefondervindelijk bepalen. Daar bij gelden de volgende adviezen:

Hoe fjirner en schoner de zaagrand moet worden, hoe kleiner de pedelbeweging moet worden ingesteld, ofdezemoot eventueeel helemaal worden uitgeschakeld.
- Schakel bij de bewerking van dunne materialen (bijv. metaalpaat) de pendelbeweging UIT.
- Werk in harde materialen (bijv. staal) met eenkleine pendelbeweging.
- In zacht materialen en bij het zagen van hout in de richting van de nerf kunt u met maximale pendelbeweging werken.

Verstekhoek instellen (zie afbeelding I)

De voetplaat 9 kan voor verstkzaagsneden tot 45^ maar rechts ofaar links worden gedraaid.

• Verwijder de beschermkap 11 en de afzuigaansluiting 7.
  Trek het zaagbladendepot 8uit de voetplaat 9.
  Draai de schroef 23 los en duw de voetplaat 9 iets in derichting van de afzuiigadapter 7.
  Voor het instellen van nauwkeurige verstekhoeken hebdt de voetplaat rechts en links vastklopponents bij 0^ 22,5 en 45^ Draai de voetplaat 9 volgens de schaalverdeling 22 in de gewenste stand. Andere verstekhoeken kunt u met een hoekmeter instellen.
  Duw de voetplaat 9 cervolgens tot aan de aanslag in de richting van het zaagblad 14.
  Draai de schroef 23 weer vast.

De beschermkap 11, de afzuigaansluiting 7 en het antisplinterplaatje 20+kennen bij verstkzaagwerkzaamheden nicht worden gebruikt.

Zaaglijncontrole bij het zagen van verstek (zie afbeelding J)

Voor de zaaglijncontrole zich op het kijkvenster voor „Cut Control" 15 een marketing 24 voor haaks zagen (0^) en een marketing 25 links en rechts voor het zagen van verstek (45^) maar links ofaarrechtsvolgensde schaalverdeling 22 aanwezig.

De zaagmarkering voor verstekhoekenussen 0^ en 45^ is proportioneel. Deze kan op het kijkvenster voor „Cut Control" 15 met een Niet-permanente markeerstift aangegeven en gemakkelijk waar verwijderd worden.

Als u maatuiver wilt werken, kunt het best eerst proefzagen.

56|Nederlandsl

Voetplaat verstellen (zie afbeelding I)

Voor het zagen tot aan opstaande randen(Int u de voetplaat 9aar achteren verplaatsen.

Draai de schroef 23 los en duw de voetplaat 9 cervolgens tot aan de aanslag in de richting van de afzuigadapter 7.

Draai de schroef 23 wee vast.

Zagen met verplaatste voetplaat 9 is alleen möglichk met een verstekhoek van 0^ .Bovendien mogen de zaaglijncontrole "Cut Control" met de voet 13, de parallellegeider met cirkelenijder 27 (toebehoren) en het antisplinterplaatje 20 Niet worden gezruikt.

Ingebruikneming

Accuplaatsen

• Gebruik alleen originele Bosch-lithiumionaccu's met de op het typeplaatje van het elektrische gereedschap aangegeven spanning. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschakelen bedient u erst de inschakelblokkering 1 en drukt u cervolgens de aan/uit-schakelaar 2 in en houdt u deze ingedrukt.

De lamp 18 brandt als de aan/uit-schakelaar 2 Licht of volledig is ingedrukt. Met de lamp kan de plaats waar wordt gewerkt bij ongunstige lichtomstandigheden worden verlicht.

Als u het elektrische gereedschap wilt uitschakelen laut u de aan/uit-schakelaar 2 los.

Opmerking: Om veiligheidsreden kan de aan-/uitschaklaar 2 van de machine Niet worden vergrendeld, maar要去 dezeijdens het grabuik voortdurend ingedrukt blijven.

Aantal zaagbewegingen instellen

Door toe-of afemende druk op de aan/uit-schakelaar 2 kunt u het aaal zaagbewegingen van het ingeschakelde elektrische gereedschap traploos regelen.

Lichte druk op de aan/uit-schakelaar 2 heeft eenklein aantal zaagbewegingen tot gevolg. Met toenemende druk worden het aantal zaagbewegingen groter.

Het vereiste aantal zaagbewegingen is afhankelijk van het materiaaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld.

Geadviseerd worden om het aantal zaagbewegingen te verminderen als het zaagblad op het werkstuk worden geplaatst en bij het zagen van kunststof en aluminium.

Bij langdurige werkzaamheden met eenklein aantal zaagbewegingen kan het elektrische gereedschap zeer heet worden. Werp het zaagblad uitenaat het elektrische gereedschap ca. 3 min met het maximale aantal zaagbewegingen lopen om het te laten afkoelen.

Accu-oplaadindicatie

De accuoplaadindicatie 3 geeft bij een ingeschakeld elektrisch gereedschap de oplaadtoestand van de accu aan en bestaatuit drie groene LED's.

LED	Capaciteit
Permanentlicht 3 x groen	≥ 66%
Permanentlicht 2 x groen	34–65%
Permanentlicht 1 x groen	11–33%
Langzaam knipperlicht 1 x groen	≤ 10%

Temperatuurafhankelijkbeveiligingtegenoverbelasting

Bij gebruik volgens de voorschriften kan het elektrische gereedschap Niet worden overbelast. Bij te sterke belasting of verlaten van het togetestane accutemperatuurbereiek van 0 - 70^ wordt het toenental verminderd of wordt het elektrische gereedschapuitgeschakeld. Bij verlaagd toenental loopt het elektrische gereedschap pas na het bereiken van de togetestane accutemperatuur of bij verminderde belasting wee met volledig toenental. Bij automatische uitschakeling schaktu het elektrische gereedschap uit, laat u de accu afkoelen en schakelt u het elektrische gereedschap weer in.

De drie LED's van de accuoplaadindicatie 3 knipperen nsel als de temperatuur van de accu buiten het bedrijsttemperatuurbereik van -30 tot +65^ ligt en/of de beveiliging gegen overbelasting geactiveerd is.

De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)“ beschermd gegen te sterk ontladen. Als de accu leeg is, worden het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Her inzetgereedschap beweegt nicht meer.

Tips voor de werkzaamheden

• Gebruik bij het bewerken vankleine of dunne werkstukken altijd een stabiele ondergrond of een zaagstation (Bosch PLS 300).

Invalendzagen (zieafbeeldingK)

Alleen zachte materialen als hout en gipskartonogens invallend worden gezaagd.

Gebruik voor invalidend zagen alleen korte zaagbladen. Invalid zagen is alleen möglichk met een verstekhoek van 0^

Zet het elektrische gereedschap met de voorste rand van de voetplaat 9 op het werkstuk, zonder dat het zaagblad 14 het werkstuk aanraakt, en schakel het in. Kies het maximale aantal zaagbewegingen bij elektrisch gereedschap met een regeling van het aantal zaagbewegingen. Duw het elektrische gereedschap stevig gegen het werkstuk en laat het zaagblad langzaam in het werkstuk invaliden.

Zodra de voetplaat 9 met het hele oppervlak op het werkstuk ligt, zaagt uangs de gewenste zaaglijn verder.

Parallelgeleider met cirkelsnijder (toebehoren)

Voor werkzaamheden met de parallelgeleider met circelsnijder 27 (toebehoren) mag de dikte van het werkstuk maximaal 30mm bedragen.

Verwijder de voet voor „Cut Control" 13uit de voetplaat 9. Druk verzvolgens de voet iets samen en neem deze uit de geleiding 21.

Parallel zagen (zie afbeelding L): Draai de vastzetschroef 26 los en duw de schaalverdeling van de parallegeider door de geleiding 21 in de voetplaat. Stel de gewenste zaagbreedte

Nederlands | 57

als schaalverdelingswaarde aan de binnenkant van de voet-plaat in. Draai de vastzetschroef 26 vast.

Cirkels zagen (zie afbeelding M): Boor bij de zaaglij binnen de te zagen cirkel een gat dat groot genoeg is om het zaagblad erdoor te steken. Bewerkt het boorgat met een frees of vijl, zoat het zaagblad op de zaaglij aansluit. Zet de vastzetschroef 26 aan de andere,zijde van de parallelgeleider.Duw de schaalverdeling van de parallelgeleider door de geleiding 21 in de voetplaat.Boor een gat in het midden van de uitsparing die u in het werkstuk wilt zagen.Steek de centreerpunt 28 door de inwendige opening van de parallelgeleider en in het geboorde gat.Stel de radius als schaalverdelingswaarde aan de bennenkant van de voetplaat in.Draai de vastzetschroef 26 vast.

Koel-en smeermiddel

Bij het zagen van metaal dient u vanwege de verwarming van het materiaalangs de zaaglijk koel- resp. smeermiddel aan te brengen.

Onderhoud en service

Onderhoud en reiniging

Neem aktijd de accuuit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhouden en het wissenelen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedieren van de aan/uitschakelaar bestaat verwondingsgevaar.
Houd het elektrische gereedschap en de ventilatieopenningen.altijd schoon om goed en veilig te werken.

Neem contact op met een erkende klantenservicewerkplaats voor Bosch elektrische gereedschappen als de accu Niet meer maar behoren werkt.

Reinig de zaagbladopname regelmatig. Neem waaroor het zaagblad uit het elektrische gereedschap en klop het gereed-schaplicht op een egaal oppervlakuit.

Sterke verontreiniging van het elektrische gereedschap kan tot functiestoringen leiden. Zaag waarom materiaalen waar bij veel stof vrijkomt Niet van onderen of boven het hoofd.

Smeer het steunwiel 12 af en toe met een druppel olie.

Controleer het steunwiel 12 regelmatig. Als het steunwiel versluten is, moet het door een erkende Bosch-klantenservice worden verrangen.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verwangingsonder-delen algid het uit tien cijfers bestaande productnummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekingen en informatie over verrangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadwiezen helpt u graag bij vra-gen over荃 ozone producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Vervoer

Op de meegeleverde lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zichere verdere voorwaarden over de weg worden vervoerd.

Bij de verzending door derden (bijv. luchtvervoer of expeditièbedrivij)要去en bijzondere eisen ten aanzien van verpakking en markings in acht worden genommen. In deze gevallen要去 bij de Voorbereiding van de verzending eeneskundige voor gevaarlijke goederen worden geraadpleegd.

Verzend accu's alleen als de behuizing onbeschadig is. Plak blootliggende contacten af en verpak de accu zodanig dat deze Niet in de verpakking beweegt.

Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen要去 op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Volgens de Europese richtig 2012/19/EU over elektrische en elektronische oude apparaten en de omzetting van de richtlij in nationaalrecht moeten Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu ver-antwoorde wijze worden hergebnuikt.

Accu's en batterijen:

Li-ion:

Lees de aanwijzingen in het gedeelte "Vervoer", paging 57 en neem.Deze inacht.

Wijzigingen voorbehonden.

58|Dansk

Dansk
