| Type de produit | Scie sauteuse sans fil |
| Marque | BOSCH |
| Modèle | PST 18 LI |
| Alimentation | Batterie Lithium-ion 18 V |
| Nombre de courses à vide | 0 - 2400 tr/min (variable) |
| Amplitude de course | 20 mm |
| Mouvement pendulaire | Oui, 4 positions réglables |
| Profondeur de coupe max. (bois) | 80 mm |
| Profondeur de coupe max. (aluminium) | 12 mm |
| Profondeur de coupe max. (acier non allié) | 5 mm |
| Angle de coupe biais max. | 45° (gauche/droite) |
| Poids (selon EPTA) | 1,9 kg |
| Niveau de pression acoustique | 81 dB(A) |
| Niveau d'intensité acoustique | 92 dB(A) |
| Vibrations (sciage panneau aggloméré) | 8 m/s² (K=1.5 m/s²) |
| Vibrations (sciage tôle métallique) | 5 m/s² (K=1.5 m/s²) |
| Système de changement de lame | Sans outil (SDS) |
| Type de queue de lame | Queue en T (tige T) ou universelle 1/4" (tige U) |
| Éclairage | Lampe Power Light LED |
| Dispositif anti-éclats | Oui (pare-éclats en option) |
| Contrôle de trace | Cut Control (guidage laser) |
| Raccord d'aspiration | Oui, avec tuyau d'aspiration |
| Capacité de stockage des lames | Jusqu'à 6 lames dans le logement intégré |
| Entretien et nettoyage | Nettoyer régulièrement les ouïes de ventilation et le porte-lame ; graisser le guide-lame à rouleau |
| Pieces detachees et reparabilite | Service après-vente Bosch : pièces de rechange disponibles, réparation par centre agréé |
FOIRE AUX QUESTIONS - PST18LI BOSCH
Questions des utilisateurs sur PST18LI BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Scie sauteuse au format PDF gratuitement ! Retrouvez votre notice PST18LI - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PST18LI de la marque BOSCH.
MODE D'EMPLOI PST18LI BOSCH

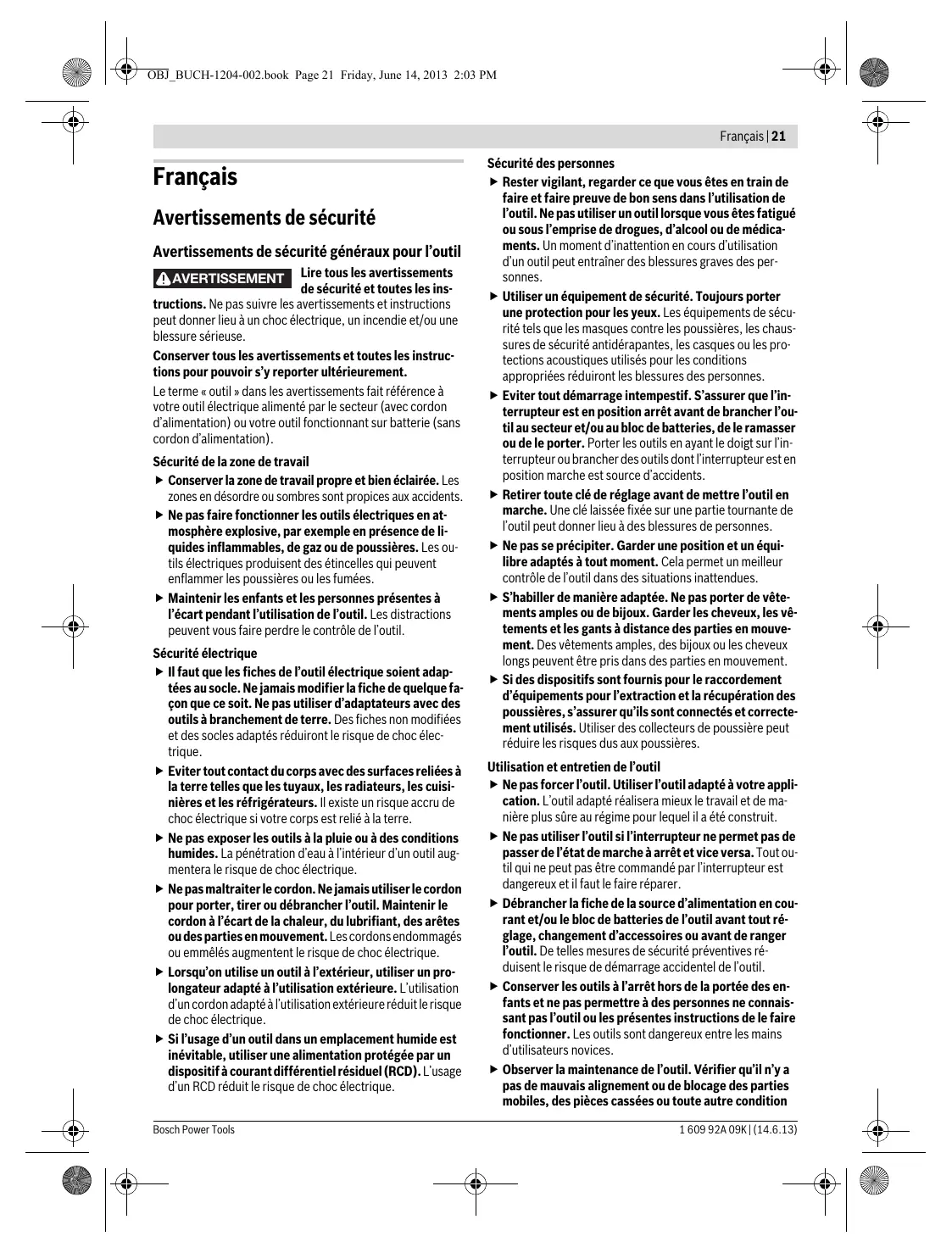

Lire tous les avertissements de sécurité et toutes les ins
instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.
Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
Sécurité de la zone de travail
Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
Sécurité électrique
Il faut que les fiches de l'utilisation électrique soient adaptées au socle. Ne jamais modifier la fiche de chaque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptations réduiront le risque de choc électrique. - Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. - Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.
Sécurité des personnes
Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l'utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué, sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes. Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. Ne pas se précipiter. Garder une position et un équilibre libre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
Utilisation et entretien de l'outil
Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera moins le travail et de manière plus sûre au régime pour lequel il a été construit. Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le faire réparer. Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices. Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.
Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
Utilisation des outils fonctionnant sur batteries et précautions d'emploi
Ne recharger qu’avec le chargeur spécifié par le fabricant. Un chargeur qui est adapté à un type de bloc de batteries peut créer un risque de feu lorsqu’il est utilisé avec un autre type de bloc de batteries. N’utiliser les outils qu’avec des blocs de batteries spécifiquement désignés. L’utilisation de tout autre bloc de batteries peut créer un risque de blessure et de feu. Lorsqu’un bloc de batteries n’est pas utilisé, le maintenir à l’écart de tout autre objet métallique, par exemple trombones, pièces de monnaie, clés, clous, vis ou autres objets de petite taille qui peuvent donner lieu à une connexion d’une borne à une autre. Le court-circuit des bornes d’une batterie entre elles peut causer des brûlures ou un feu. Dans de mauvaises conditions, du liquide peut être éjecté de la batterie; éviter tout contact. En cas de contact accidentel, nettoyer à l’eau. Si le liquide entre en contact avec les yeux, rechercher en plus une aide médicale. Le liquide éjecté des batteries peut causer des irritations ou des brûlures.
Maintenance et entretien
Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'utilisateur est maintenue.
Instructions de sécurité pour scies sauteuses
- Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une opération au cours de laquelle l'organe de coupe peut entrer en contact avec un câblage non apparent. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur. Garder les mains à distance de la zone de sciage. Ne pas passer les mains sous la pièce à travailler. Lors d'un contact avec la lame de scie, il y a risque de blessures. N'approcher l'outil electroportatif de la pièce à travailler que quand l'appareil est en marche. Sinon, il y a risque d'un contrecoup, au cas où l'outil se coincerait dans la pièce.
Veiller à ce que la plaque de base 9 repose bien sur le matériel lors du sciage. Une lame de scie coincée peut casser ou entraîner un contrecoup. - Une fois l'opération terminée, arrêtez l'outil electroportatif et ne retirez la lame de scie de sa ligne de coupe que lorsque celle-ci est complètement à l'arrêt. Ainsi, un contrecoup est évité et l'outil electroportatif peut être retiré en toute sécurité. N'utiliser que des lames de scie en parfait état. Les lames de scie déformées ou émoussées peuvent se casser, avoir des effets négatifs sur la qualité de la coupe ou causer un contrecoup. - Une fois l'appareil arrêté, ne pas stopper la lame de scie en exerçant une pression latérale sur celle-ci. La lame de scie peut être endommagée, se casser ou causer un contrecoup. Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des conduites d'électricité peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels. Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un état est fixée de manière plus sûre que tenue dans les mains. Maintenir propre l'espace de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. Avant de déposer l'outil électroportatif, attendre que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraînerait une perte de contrôle de l'outil électroportatif. Ne pas ouvrir l'accu. Risque de court-circuit.
Protégerez l'accu de toute source de chaleur, comme p. ex. l'exposition directe au soleil, au feu, à l'eau et à l'humidité. Il y a risque d'explosion.
En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires. N'utiliser l'accu qu'avec votre outil electroportatif Bosch. Seulement ainsi l'accu est protégé contre une surcharge dangereuse. N'utiliser que des accus d'origine Bosch qui ont la tension indiquée sur la plaque signalétique de l'outil electroportatif. Lors de l'utilisation d'autres accus, p. ex. d'accus non authentiques, d'accus modifiés ou d'autres fabricants, il y a danger de blessures et de dommages matériels causés par des accus qui explosent.
Français | 23
Description et performances du produit
Il est impératif de dire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.
Utilisation conforme
L'appareil est conçu pour effectuer, sur un support rigide, des découpes et coupes dans le bois, les matières plastiques, le métal, le caoutchouc et les plaques en céramique. Il est approprié pour des coupes droites et curvilignes ainsi que des coupes biaisées jusqu'à. Respecter les recommandations d'utilisation des lames de scie.
L'éclairage de cet outil électroportatif est destiné à éclairer l'espace de travail de l'outil. Il n'est pas conçu pour servir de source d'éclairage ambiant dans une pièce.
Éléments de l'appareil
La numérotation des éléments de l'appareil se réfère à la représentation de l'outil electroportatif sur la page graphique.
1 Déverrouillage de mise en fonctionnement de l'interrupteur Marche/Arrêt 2 Interrupteur Marche/Arrêt 3Voyant lumineux indiquant I'etat de charge de I'accu 4 Accu* 5 Touche de déverrouillage de l'accumulateur 6 Tuyau d'aspiration 7 Raccord d'aspiration des poussieres 8 Logement des lames de scie 9 Plaque de base 10 Levier de sélection du mouvement pendulaire 11 Capot pour aspiration 12 Guide-lame à rouleau 13 Socle pour le contrôle de trace « Cut Control » 14 Lame de sce* 15 Voyant de contrôle pour le contrôle de trace « Cut Control » 16 Protège-mains 17 Porte-lame 18 Lampe « Power Light » 19 Poignée (surface de préhension isolante) 20 Pare-éclats 21Guidage pour la butée parallele 22 Echelle de graduation des angles de coupes biases 23 Vis 24 Marquage de la coupe 25 Marquage de la coupe 26 Vis de blocage pour la butée parallele 27 Butée parallèle avec dispositif pour coupes circulaires* 28 Tige de centrage de la butée pour coupes circulaires
*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouvez les accessoires complets dans notre programme d'accessoires.
Caractéristiques techniques
| Scie sauteuse | PST 18 LI | |
| N° d'article | 3 603 K11 0.. | |
| Tension nominale | V= | 18 |
| Variateur de vitesse | ● | |
| Mouvement pendulaire | ● | |
| Nombre de courses à vide n0 | tr/min | 0-2400 |
| Amplitude de course | mm | 20 |
| Profondeur de coupe max. | ||
| - dans le bois | mm | 80 |
| - dans l'aluminium | mm | 12 |
| - dans l'acier (non-allié) | mm | 5 |
| Angle de coupe bioise(gauche/droite) max. | ° | 45 |
| Poids suivant EPTA-Procedure01/2003 | kg | 1,9 |
Niveau sonore et vibrations
Valeurs de mesure du niveau sonore relevantes conformément à la norme EN 60745. Valeurs de mesure du niveau sonore rélevantes conformément à la norme EN 60745.
Les mesures réelles (A) des niveaux sonores de l'appareil sont : niveau de pression acoustique 81 dB(A) ; niveau d'intensité acoustique 92 dB(A). Incertitude K = 3 dB.
Porter une protection acoustique!
Valeurs totales des vibrations a_h (somme vectorielle des trois axes directionnels) et incertitude K relevantes conformément à la norme EN 60745 :
Sciage de panneau aggloméré: a_h = 8 m/s^2, K = 1.5 m/s^2, Sciage de tôle métallique: a_h = 5 m/s^2, K = 1.5 m/s^2.
Le niveau d'oscillation indiqué dans ces instructions d'utilisation a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d'outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire.
Le niveau d'oscillation correspond aux utilisations principales de l'outil électroportatif. Si l'outil électrique est cependant utilisé pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, le niveau d'oscillation peut être différent. Ceci peut augmenter considérablement la charge vibratoire pendant toute la durée de travail.
Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'appareil est éteint ou en fonctionnement, mais pas juste utilisé. Ceci peut réduire considérablement la charge vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets de vibrations, telles que par exemple : entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, organisation judicieuse des opérations de travail.
Déclaration de conformité
Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des directives 2009/125/CE (règlement 1194/2012), 2011/65/UE, 2004/108/CE, 2006/42/CE.
Dossier technique (2006/42/CE) auprès de :
Avant d'effectuer des travaux sur l'appareil (p. ex. travaux d'entretien, changement d'outils, etc.) et pour le transporter ou le stocker, retirez l'accu de l'appareil electroportatif. Il y a risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.
Chargement de l'accu (voir figure a)
N'utilisez que les chargeurs indiqués sur la page des accessoires. Seuls ces chargeurs sont adaptés à l'accu à ions lithium utilisé dans votre outil electroportatif.
Note: L'accu est fourni en état de charge faible. Afin de garantir la puissance complète de l'accu, chargez complètement l'accu dans le chargeur avant la première mise en service.
La batterie Lithium-ion peut être rechargée à tout moment, sans que sa durée de vie n'en soit réduite. Le fait d'interr compromise le processus de charge n'endommage pas la batterie. Grâce à la Protection Electronique des Cellules « Electronic Cell Protection (ECP) », l'accu à ions lithium est protégé contre une décharge profonde. Lorsque l'accumulateur est déchargé, l'outil électroportatif s'arrête grâce à un dispositif d'arrêt de protection : L'outil de travail ne tourne plus.
À propos de la mise hors fonctionnement automatique de l'outilé electroportatif, n'appuyez plus sur l'interrupteur Marche/Arrét. Ceci pourrait endommager l'accu.
Pour retirer l'accu 4, appuyez sur la touche de déverrouillage 5 et dessortez l'accu de l'outil electroportatif en le tirant vers l'arrière. Ne forcez pas.
L'accu est équipé d'une surveillance NTC de température qui ne permet de charger l'accu que sur une plage de température entre 0°C et 45°C. La durée de vie de l'accu s'en trouve ainsi augmentée.
Respectez les indications concernant l'élimination.
Montage/changement de la lame de scie
- Portez toujours des gants de protection pour monter la lame de scie. Lors d'un contact avec la lame de scie, il y a risque de blessures.
Choix de la lame de scie
Vous trouverez un tableau des lames de scie recommandées à la fin de ces instructions d'utilisation. Ne monter que des lames de scie à queue à une courbe (tige T) ou des lames de scie à tige universelle 1/4 (tige U). La lame de scie ne devrait pas être plus longue que nécessaire pour la coupe prévue.
Pour le sciage de courbes serrées, utilisez des lames de scie fines à chantourner.
Montage de la lame de scie (voir figure b)
Nettoyez la queue de la lame de scie avant de la mettre en place. Une queue sale ne peut pas être fixe de manière sure et ferme.
Si nécessaire, enlevez le capot 11 (voir « Capot »).
Poussez le porte-lame 17 vers le haut dans le sens de la flèche. Introduisez la lame de scie 14 à fond dans le porte-lame (les dents dans le sens de la coupe).
Lors du montage de la lame de scie, veillez à ce que le dos de la lame se positionne dans la rainure du guide-lame à rouleau 12.
Contrôlez si la lame de scie est bien verrouillée. Une lame de scie qui n'est pas correctement verrouillée peut se décrocher et risque de vous blesser.
Ejection de la lame de scie (voir figure c)
Poussez le porte-lame 17 vers le haut dans le sens de la flèche et enlevez la lame de scie 14.
Logement des lames de scie (voir figure d)
On peut loger jusqu'à six lames de scie d'une longueur allant jusqu'à 110 mm dans le logement des lames de scie 8. Introduisez les lames de scie avec l'empanchement en T (tige T) dans l'encoche du logement des lames de scie prévue à cet effet. On peut superposer jusqu'à trois lames de scie.
Fermez le logement des lames de scie et poussez-le à fond dans l'encoche de la plaque de base 9.
Pare-éclats (voir figure e)
Le pare-éclats 20 (accessoire) peut éviter que la surface ne se détache par éclats lors du sciage de bois. Le pare-éclats ne peut être utilisé que pour certains types de lames de scie et pour un angle de coupe de. Lors d'un sciage avec le pare-éclats, la plaque de base 9 ne doit pas être reculée pour un sciage près du bord.
Montez le pare-éclats 20 dans la plaque de base 9 (conformément à la figure, de sorte que l'encoche se trouve au-dessus) en y accédant par le dessous.
Contrôle du trace « cut control
Le contrôle du trace « Cut Control » permet un guidage avec précision de l'outil electroportatif le long d'un trace de coupe marqué sur la pièce. Le voyant de contrôle 15 avec les marquages du tracé de coupe et le socle 13 pour les fixer sur l'outil electroportatif font partie du kit « Cut Control »
Français|25
Fixation du « cut control » sur la plaque de base (voir figure f)
Serrez le voyant de contrôle pour le « Cut Control » 15 dans les fixations se trouvant sur le socle 13. Effectuez ensuite une légère pression sur le socle et laissez-le s'encliqueter dans le guidage 21 de la plaque de base 9.
Aspiration de poussières/de copeaux
- Les poussières de matériaux tels que peintures contenant du plomb, certains bois, minéraux ou métaux, peuvent être nuisibles à la santé. Entrer en contact ou aspirer les poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires approchées de l'utilisateur ou de personnes se trouvant à proximité.
Certaines poussières telles que les poussières de chêne ou de hêtre sont considérées comme cancérigènes, surtout en association avec des additifs pour le traitement du bois (chromate, lasure). Les matériaux contenant de l'amiante ne doivent être travaillés que par des personnes qualifiées.
- Si possible, utilisez un dispositif d'aspiration des poussières approprié au matériel.
- Veillez à bien aérer la zone de travail.
- Il est recommandé de porter un masque respiratoire avec un niveau de filtration de classe P2.
Respectez les règlements spécifiques aux matériels à traiter en vigueur dans votre pays.
Capot
Montez le capot 11 avant de raccorder l'outil electroportatif à un dispositif d'aspiration.
Montez le capot 11 sur l'outil electroportatif de sorte que la fixation centrale sur le protège-mains 16 et les deux fixations extérieures s'encliquettent dans les encoches sur le carter.
Pour les travaux sans aspiration de poussières ainsi que pour les coupes d'onglet, retirez le capot 11. À cet effet, pressez le capot au niveau des deux fixations extérieures et retirez-le par l'avant.
Raccordement de l'aspiration des poussières
Montez le tuyau d'aspiration 6 (accessoire) sur la tubulure d'aspiration 7. Raccordez le tuyau d'aspiration 6 à un aspirateur (accessoire). Vous trouverez un tableau pour le raccordement aux différents aspirateurs à la fin de ces instructions d'utilisation.
Si possible, montez le pare-éclats 20 pour obtenir une aspiration optimale.
L'aspirateur doit être approprié au matériel à travailler.
Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spécifiques.
Modes opératoires
Avant d'effectuer des travaux sur l'appareil (p. ex. travaux d'entretien, changement d'outils, etc.) et pour le transporter ou le stocker, retirez l'accu de l'appareil.
électroportatif. Il y a risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt.
Réglage du mouvement pendulaire
Le mouvement pendulaire régable sur quatre positions permet d'adapter parfaitement l'amplitude de la lame, l'avance de l'outil de coupe ainsi que la qualité du travail sur les matériaux à travailler.
Le levier de sélection 10 permet de sélectionner l'amplitude du mouvement pendulaire même durant l'utilisation de l'appareil.
sans mouvement pendulaire
petit mouvement pendulaire
mouvement pendulaire moyen
mouvement pendulaire important
L'amplitude optimale du mouvement pendulaire pour chaque utilisation peut être déterminée par des essais pratiques. Les recommandations suivantes s'appliquent :
- Plus le tracé doit être fin et précis, plus l'amplitude du mouvement pendulaire doit être réduite ou, le cas échéant, le mouvement pendulaire doit être désactivé.
- Pour travailler des matériaux fins (par ex. des tôles), n'utilise pas de mouvement pendulaire.
- Pour le travail de matériaux durs (par ex. l'acier), utilisez le mouvement pendulaire avec une petite amplitude.
- Dans des matériaux tendres et dans les coupes de bois dans le sens des fibres, il est possible de travailler en appliquant le mouvement pendulaire avec une amplitude maximale.
Réglage des angles de coupe biais (voir figure 1)
La plaque de base 9 peut s'orienter vers la droite ou vers la gauche pour le réglage des angles de coupe jusqu'à, dans le cas de coupes biais.
- Retirez le capot 11 et la tubulure d'aspiration 7.
- Retirez le logement des lames de scie 8 de la plaque de base 9.
- Desserrez la vis 23 et repoussez la plaque de base 9 légèrement en direction de la tubulure d'aspiration 7. Pour le réglage des angles de coupes biais avec précision, la plaque de base dispose à gauche et à droite de crans préréglés à 22,5° et. Basculez la plaque de base 9 suivant l'échelle de graduation 22 dans la position souhaitée. D'autres angles de coupes biais peuvent être sélectionnés à l'aide d'un rapporteur.
- Repoussez ensuite la plaque de base 9 à fond en direction de la lame de scie 14.
- Resserrez la vis 23.
Le capot 11, la tubulure d'aspiration 7 et le pare-éclats 20 ne peuvent pas être utilisés pour les coupes biaises.
Contrôle du tracé pour coupes biais (voir figure j)
Pour le contrôle du tracé, un marquage 24 pour la coupe rectangulaire de et un marquage 25 pour la coupe biaisée vers la droite ou vers la gauche de, conformément à la graduation 22, se trouvent sur l'voyant de contrôle pour le « Cut Control » 15.
Le marquage du tracé pour coupes biaises entre et est proportionnel. Il est possible de l'appliquer sur l'évoyant de contrôle pour le « Cut Control » 15 à l'aide d'un marqueur non-permanent qui se laisse facilement enlever.
Pour effectuer des travaux avec précision, nous recommandons d'effectuer une coupe d'essai.
Avancement de la plaque de base (voir figure i)
Pour un sciage près du bord, il est possible de reculer la plaque de base 9.
Desserrez la vis 23 et repoussez la plaque de base 9 à fond en direction de la tubulure d'aspiration 7.
Resserrez la vis 23.
Lorsque la plaque de base 9 est déplacée, on ne peut scier qu'avec un angle de coupe. En outre, il ne faut pas utiliser le contrôle du tracé « Cut Control » avec le socle 13, la bute parallèle avec butée pour coupe circulaire 27 (accessoire) tout autant que le pare-éclats 20.
Montage de l'accu
N'utilise que des accus à ions lithium d'origine BOSCH dont la tension correspond à cette indication sur la plaque signalétique de l'utile electroportatif. L'utilisation de tout autre accumulateur peut entrainer des blessures et des risques d'incendie.
Mise en marche/arret
Pour la mise en service de l'outil electroportatif, poussez d'abord le dispositif de déverrouillage de mise en marche 1 vers l'arrière ; appuyez ensuite sur l'interrupteur Marche/Arrêt 2 et maintenez-le appuyé.
La lampe 18 s'allume lorsque l'interrupteur Marche/Arrêt 2 est enfoncé un peu ou complètement et permet d'éclairer la zone de travail lorsque l'éclairage est mauvais.
Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt 2.
Note: Pour des raisons de sécurité, il n'est pas possible de verrouiller l'interrupteur Marche/Arrêt 2, mais celui-ci doit rester constamment appuyé pendant le travail de sciage.
Réglage du variateur de vitesse
La pression plus ou moins importante exercée sur l'interrupteur Marche/Arrêt 2 permet de régler en continu le nombre de courses de l'outil électroportatif en marche.
Une légère pression sur l'interrupteur Marche/Arrêt 2 entraîne un nombre de courses réduit. Plus la pression sur l'interrupteur augmente, plus le nombre de courses est élevé.
Le nombre de courses dépend du matériel à travailler et des conditions de travail et peut être déterminé par des essais pratiques.
Il est recommandé de réduire la vitesse quand la lame de scie est placée au contact de la pièce à travailler ainsi que pour découper des matières plastiques ou de l'aluminium.
En cas de travaux assez longs avec une vitesse réduite, l'outilélectroportatif risque de s'échauffer fortement. Retirez la lame de scie et faites tourner l'outilélectroportatif à sa vitesse maximale pendant une durée de 3 minutes environ afin de laisser le moteur se ventiler et refroidir.
Voyant lumineux indiquant l'état de charge de l'accu
Quand l'outil electrolytique est en marche, le voyant lumineux 3 indique l'état de charge de l'accu; il consiste de 3 LED vertes.
| LED | Capacité |
| Lumière permanente 3 x verte | ≥ 66% |
| Lumière permanente 2 x verte | 34-65% |
| Lumière permanente 1 x verte | 11-33% |
| Lumière clignotante lente 1 x verte | ≤ 10% |
Protection contre surcharge en fonction de la température
Si vous utilisez l'outil electroportatif conformément à sa conception, il ne peut pas subir de surcharge. Lors d'une sollicitation trop élevée ou lors d'un dépassement de la plage de température d'accumulateur admissible de 0 - 70°C, la vitesse de rotation est réduite ou bien l'util electroportatif s'arrête. Lorsque la vitesse est réduite, l'util electroportatif ne tourne de nouveau à pleine vitesse qu'après avoir atteint la température d'accu admissible ou après réduction de la sollicitation. Lorsque l'outil electroportatif s'arrête automatiquement, mettez-le hors marche, laissez refroidir l'accumulateur et remettez en marche l'outil electroportatif.
Les 3 LED duvoyant lumineux indiquant I'etat de charge de I'accu 3 clignotent rapidement, lorsque la température de I'accu se situe en dehors de la plage de température de service de -30à +65^ et/ou le dispositif de protection contre les surcharges est déclenché.
Protection contre une décharge profonde
Grâce à la Protection Electronique des Cellules « Electronic Cell Protection (ECP) », l'accu à ions lithium est protégé contre une décharge profonde. Lorsque l'accumulateur est déchargé, l'out electrolytique s'arrête grâce à un dispositif d'arrêt de protection : L'out de travail ne tourne plus.
Instructions d'utilisation
Pour travailler de petites pièces ou des pièces minces, utilisez un support stable ou une station de sciage (Bosch PLS 300).
Coupes en plongée (voir figure k)
Le procédé de coupes en plongée ne peut être appliqué que pour des matériaux tendres tels que le bois, les plaques de plâtre, etc. !
N'utilisez pour les coupes en plongée que des lames de scie courtes. Les coupes en plongée ne sont possibles qu'avec un angle de coupe de.
Positionnez l'outil electroportatif avec le bord avant de la plaque de base 9 sur la pièce à travailler sans que la lame de scie 14 ne vienne en contact avec la pièce, et mettez-le en marche. Si l'outil electroportatif dispose d'un variateur de vitesse, sélectionnez la vitesse maximale. Avec l'outil electroportatif exercez une pression contre la pièce à travailler et plongez lentement la lame de scie dans la pièce.
Dès que la plaque de base 9 repose de toute sa surface sur la pièce à travailler, continuez à scier le long du tracé souhaité.
Butée parallèle avec dispositif pour coupes circulaires (accessoire)
Lors de travaux avec la butée parallèle pour coupes circulaires 27 (accessoire), l'épaisseur de la pièce à travailler ne doit pas dépasser 30 mm.
Retirez le socle du « Cut Control » 13 de la plaque de base 9. À cet effet, effectuez une légère pression sur le socle et retirez-le du guidage 21.
Coupe en parallèle (voir figure L) : Desserrez la vis de blocage 26 et faites passer la graduation de la butée parallèle à travers le guidage 21 se trouvant dans la plaque de base. Réglez l'épaissieur de coupe souhaitée
Coupe circulaires (voir figure M) : Percez sur le tracé de coupe à l'intérieur du cercle à scier un trou d'une dimension permettant le passage de la lame de scie. Travailliez l'alésage à l'aide d'une fraise ou d'une lime pour permettre à la lame de scie de reposer correctement sur le tracé de coupe. Placez la vis de blocage 26 sur l'autre côte de la butée parallèle. Faites passer la graduation de la butée parallèle à travers le guidage 21 se trouvant dans la plaque de base. Percez un trou dans la pièce à travailler au centre de la surface à découvrir. Faites passer la tige de centrage 28 à travers l'ouverture intérieure de la butée parallèle et dans le trou percé. Réglez le rayon
Liquides de refroidissement/lubrifiant
Lors du sciage de métal, appliquez un lubrifiant ou un liquide de refroidissement le long du tracé de coupe.
Nettoyage et entretien
Avant d'effectuer des travaux sur l'appareil (p. ex. travaux d'entretien, changement d'outils, etc.) et pour le transporter ou le stocker, retirez l'accu de l'appareil electroportatif. Il y a risque de blessure lorsqu'on appuie par mégarde sur l'interrupteur Marche/Arrêt. Veillez à ce que l'outil electroportatif ainsi que les ouïes de ventilation soient toujours propres afin d'obtenir un travail impeccable et sûr.
Au cas où l'accu ne fonctionnerait plus, veuillez vous adresser à une station de Service APRÈS-Vente agréée pour outillage BOSCH.
Nettoyez régulièrement le porte-lame. Pour ce faire, retirez la lame de scie de l'outil electroportatif et donnez de légers coups sur l'outil electroportatif sur une surface plane pour décolmater les poussières.
Un fort encrassement de l'outil electroportatif risque d'entraver le bon fonctionnement de celui-ci. Pour cette raison, ne sciez pas les matériaux qui produisent beaucoup de poussières par dessous ou dans une position en hauteur.
Graissez de temps en temps le guide-lame à rouleau 12 avec une goutte d'huile.
Contrôlez le guide-lame à rouleau 12 régulièrement. S'il est used, il doit être remplacé par une station de Service ÀPRES-Vente pour outillage Bosch/agréée.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci dépéctait un défaut, la réparation ne doit être confiée qu'à une station de Service Àpè- Vente agrée pour outillage Bosch.
Pour toute commande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil electroportatif indiqué sur la plaque signalétique.
Service après-vente et assistance
Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouvez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :
Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.
Vous êtes un utilisateur, contactez
Le Service Clientèle Bosch Outillage Electroportatif
Tel.: 0811360122
(coût d'une communication locale)
Fax:(01)49454767
E-Mail: contact.outillage-electroportatif@fr.bosch.com
Vous êtes un revendeur, contactez
Service Après-Vente Électroportatif
126, rue de Stalingrad
93705 DRANCY Cedex
Tel.: (01) 43119006
Fax:(01)43119033
E-Mail: sav.outillage-electroportatif@fr.bosch.com
Tel.: +32 25880589
Fax: +3225880595
E-Mail: outillage.gereedschap@be.bosch.com
Tel.: (044) 8471512
Fax: (044) 8471552
E-Mail: Aftersales-service@de.bosch.com
Transport
Les batteries Lithium-ion sont soumises aux règlements de transport des matières dangereuses. L'utilisateur peut transporter les batteries par voie routière sans mesures supplémentaires.
Lors d'une expulsion par tiers (par ex. : transport aérien ou entreprise de transport), les mesures à prendre spécifiques à l'emballage et au marquage doivent être observées. Dans un tel cas, lors de la préparation de l'envoi, il est impératif de faire appel à un expert en transport des matières dangereuses.
N'expédiez les accus que si le carter n'est pas endommagé. Recouvre les contacts non protégés et emballez l'accu de manière à ce qu'il ne puisse pas se déplacer dans l'emballage. Veuillez également respecter les règlementations supplémentaires éventuelles en vigueur.
Élimination des déchets
Les outils electroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Seulement pour les pays de l'union européenne :
Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et sa mise en vigueur conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.
Batteries/piles :
Respectez les indications données dans le chapitre « Transport », page 27.
Sous réserve de modifications.
juin juillet août septembre
45° 111111111
