BRUKSANVISNING PST18LI BOSCH

Skub savklingeholderen 17 op i pilens retning og tag savklin gen ud 14.

Savklingedepot (se Fig. D)

Stovsugen skal vare egnet til det materiale, som skal opsuges.

Snitlinjekontrol ved geringsnit (se Fig. J)

Beskytelse mod dybdeafladning

Vedligeholdelse og service

Vedligeholdelse og rengoring

Beröring av sagbladet medfor risk for persorskada.

Val av sagblad

Anslutning av dammutsugning

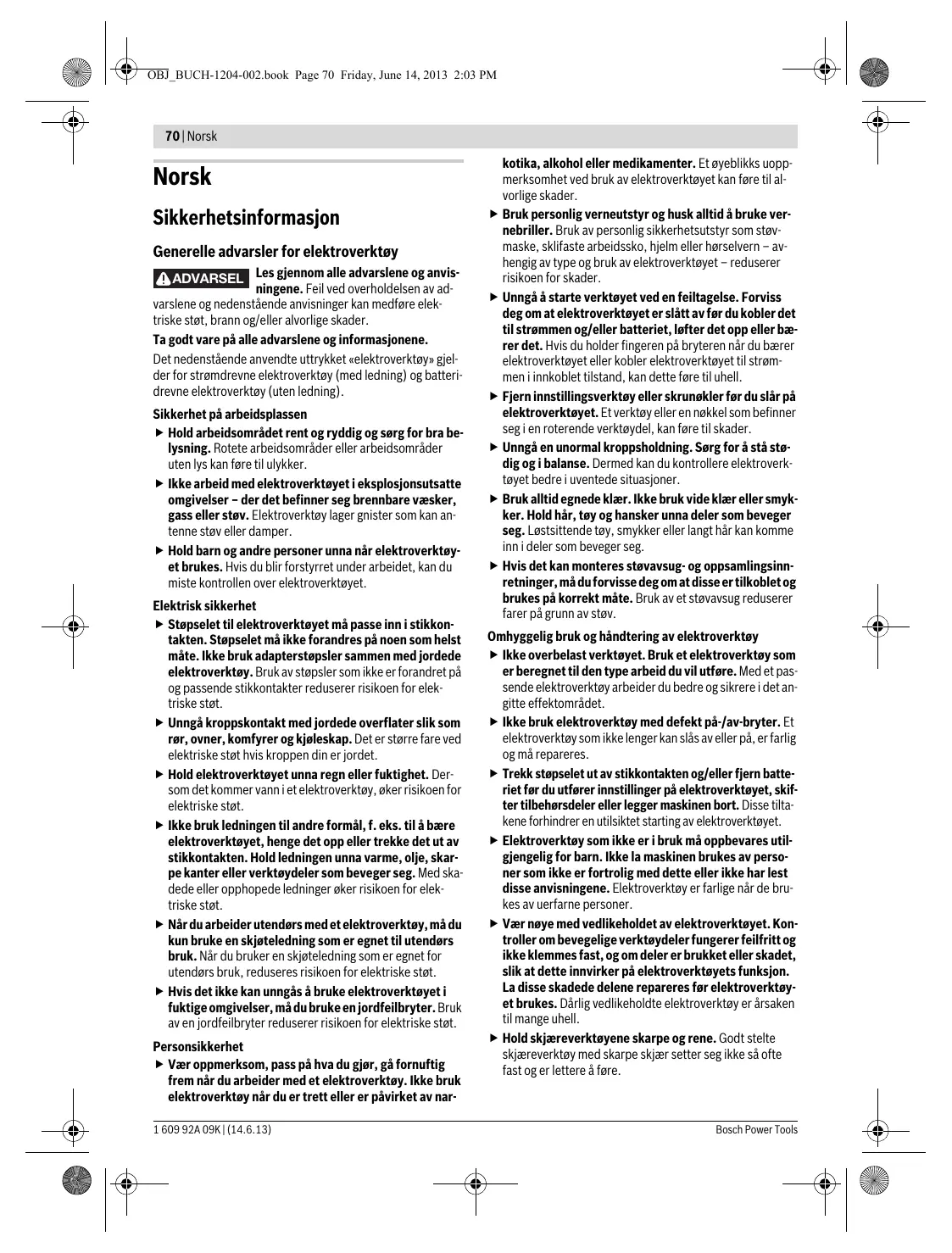

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

ADVARSEL Les gjennom alle advarslene og anvis- ningene. Feil ved overholdelsen av ad

varslene og nedenstaende anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare pa alle advarslene og informasjonene.

Det nedenstaende anvendte uttrykkek «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

Sikkerhet på arbeidsplassen

Hold arbeidsområdet rent og ryddig og sorg for bra belysning. Rotete arbeidsområder eller arbeidsområder uten lys kan före til ulykker.
Ikke arbeid med elektroverktoyet i eksplosjonsutsatte omgivelser - der det befinner seg brennbare vasker, gass aller stov. Elektroverktoylager gnister som kan ante- nenne stovller damper.
Hold barn og andre personer unna när elektroverktøy et brukes. Hvis du blir forstyret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Stöpselet til elektronkctøyet på passerinn i stikkontakten. Stöpselet pågressive forandres på noen som helst mæte. Ikkebruikadapterstöpsler sammen med jordede elektronkctøy. Bruk av stöpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

Unngå kroppskontakt med jorde de overflater sik som rør, owner, komfyrer og kjoleskap. Det er størefare ved elektriske støt hvis kroppen din er jordet.
Hold elektroverktøyet unna regn eller fuktighet. Der som detkommen vanni etelektroverktoy, ±b ker risikoen for elektriske stot.
Ikke bruk ledningen til andre formål, f. eks. til a bære elektroverktøyet, henge det opp erler trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med skade der erller opphopede ledninger øker risikoen for elektriske støt.
Nar du arbeider utendors med et elektroverktoy, ma du kun bruke en skjoteledning som er egnet til utendors bruk. Nar du bruker en skjoteledning som er egnet for utendors bruk, reduseres risikoen for elektriske stat.
Hvis det/DD kean unngas abruke elektroverktoyet i fuktige omgivelser,ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske stot.

Personsikkerhet

Vær oppmerksom, pass pa hva du gjor, gə fornuftig frem nar du arbeider med et elektroverktoy. Ikke bruk elektroverktoy nar du er trett erer pavirket av nar

kotika, alkohol ell er medikamenter. Et oyeblikks uopp merksomhet ved bruk av elektroverktyet kan fore til alvorlige skader.

▶ Bruk personlig verneutstyr og husk alltid á bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støv-maske, skilasta arbeidssko, hjelm erller hørselvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader.
Unngå Å starte verktøyet ved en feitagelse. Forviss deg om at elektroverktøyet er slätt av För du kober det til strømmen og/eller batteriet, lfterdet det opp eller bærer det. Hvis du holderfinger p a bryteren nár du bærer elektroverktøyet ell kober elektroverktøyet til strømmen iinnkoblet tilstand, kan dette fere til uhell.
Fjern instillingsverktoy erller skrunokler for du slar pa elektroverktoyet. Et verktoy erller en nokkel som befinner seg i en roterende verktoydel, kan fore til skader.
Unngå en unnormal kroppsholding. Sørg for á stå stødig og i balanse. Dermen kan du kontrollere elektroverk'tøyet bedre i uventede situasjoner.
Bruk alltid egnede klær. Ikke bruik vide klær erller smykker. Hold har, toy og hansker unna deler som beveger seg. Løstsittende toy, smykker ellr langt hare kan kommeinn i deler som beveger seg.
Hvis det kan monteres stovavsug- og oppsmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug reduserer farer pagsgrnn av stov.

Omyggelig bruk og handtering av elektroverktøy

Ikke overbelast verktoyet. Bruk et elektroverktoy som er beregnet til den type arbeid du vil utfore. Med et pas-sende elektroverktoy arbeider du bedre og sikrere i det an-gitte effektomradyet.
Ikke bruk elektroverktøy med defekt på-/av-bryter. Et elektroverktøy som ikke longer kan slås av eller på, er farlig og mä repareres.
Trekk stapselet ut av stikkontakten og/eller fjern batteriet for du utfroer innstlinger på elektroverktøyet, skifter tilbehorsdeler erler legger maskinen bort. Disse tilakene forbinder en utilisiktet starting av elektroverktøyet.
Elektroverktoy som ikke er i bruk på oppbevares utilgiengelig for barn. Ikke la maskinenBrukes av person som ikke er fortrolig med dette eller ikke har lest disse anvisinene. Elektroverktoy er farlige nár debrukes av uerfarne personer.
Vær naye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, sik at dette innvirker på elektroverktøyes fungsjon. La disse skadede delene repareres for elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er ørsaken til mange uhell.
Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg ikke sa ofte fast og er lettere Å føre.

Norsk|71

▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisingene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formal enn det som er angitt kan fore til farlige situasjoner.

Omyggelig bruk og handtering av batteridrevne verktoy

Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestem type batterier, brukes med andre batterier.
▶ Bruk derfor kun riktig type batterier for elektroverktoyene. Bruk av andre batterier kan medfrole skader og brannfare.

Hold batteriet som ikke er i bruk unna binders, mynter, nokler, spikre, skruer eller andre mindfulness metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutting melmom batterikkontaktene kan före til forbrenninger erllerbrann.
Ved gal bruk kan det lekke vanske ut av batteriet. Unngå kontakt med dette vasken. Ved tilfeldig kontakt på det skyles med vann. Hvis det kommer vanske iøynene, malu i tillegg oppseke en lege. Batterivæske som renner ut kan före til irritasjoner på huden eller forbrenninger.

Service

Elektroverktoyet ditt skal alltid kun repareres av kvalisert fagpersonale og kun med originale resedeler. Slik opprettholdes verktoyets sikkerhet.

Sikkerhetsinformasjoner for stikksager

Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der innsatsverktøyet kan treffe på skjulte stromlednimer. Kontakt med en spenningsførende ledning kan ogsette elektroverktøyets metalldeper under spensing og före til elektriske støt.
Hold hendene unna sagområdet. Ikke grip under arbeidsstykke. Ved kontakt med sagbladet er det fare for skader.
Elektroverktoyet maku kun fores inn mot arbeidsstykket iinnkoblet tilstand.Det er ellers fare for tilbakeslag,hvis innsatsverktoyet henger seg oppi arbeidsstykket.
Pass på fotplaten 9 ligger godt på under sagingen. Et sagblad som har kilt seg fast kan brekke aller före til tilbakeslag.
Slaverkoyet av nara arbeidet er Ferdig og trekk forst sagbladet ut av snittet nara sagbladet er helt stanset. Slik unngar du tilbakeslag og kan legge elektroverktoyet sikkert ned.
Bruk kun ikke-skadede og feilfrie sagblad. Bovyde eller butte sagblad kan brekke, pavarke skjæringen negativ eler forarsake et tilbakeslag.
Brems设施建设 - Brems设施建设 - Brems设施建设 - Brems设施建设
▶ Bruk egnede detektorer til ä finne skjulte strøm-/gass-/ vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medfore brann og elektrisk støt. Skader på en gassledning kan före

til eksplosjon. Hull i en vannledning forarsaker materielle skader.

Sikre arbeidsstykket. Et arbeidsstykke som holds fast med spenninnretninger erller en skrustike, holdes sikrere enn med handen.

Hold arbeitsplassen ren. Materialblandinger spesielt farlige. Lettmetalstov kan brenne eller eksplodere.
Vent tile elektroverktøyet er stanset welt før du legger det ned. Innsatsverktøyet kan kile seg fast og fore til at du mister kontrollen over elektroverktøyet.
Batteriet mä ikke apnes. Det er fare for kortslutning.

Beskytt batteriet mot varme, f. eks. ogsa mot permanent solinnvirkning, ild, vann og fuktig het. Det er fare for eksplosjoner.

Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfor frisk luft og g til lege hisdet oppstar helseproblemer. Dampene kan irritere andedrettssorganene.
▶ Bruk batteriet kun i kombinasjon med Bosch el-verktøyt. Kun sik beskytttes batteriet mot farlig overbelastning.
▶ Bruk kun originale Bosch batterier med en spentning som er angitt pà typeskitet til elektroverktøyet ditt. Ved Bruk av andre batterier, f. eks. etterligninger, resirku-lerte batterier eller batterier fra andre produsenter, er det fare for fysiske og materiaille skader hvis batteriene eksplo-derer.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisinngene. Feil ved overholdelsen av advarslene og ndenstaende anvisninger kan medferelektriske stot,brann og/eller alvorlige skader.

Formalsmessig bruk

Maskinen er beregnet til ä utføre kappinger og utskjæringer i tre, kunststoff, metall, keramikkplat er gummi pa feste underlag. Den er egnet til rette og kurve-snitt med en gjaerings-vinkel pa opp til 45^ . Ta hensyn til sagbladanbefalingene.

Lyset til dette elektroverktoyet brukes til a belyse delve arbeidsomrddet, og er ici egnet som rombelysning i boliger.

Illustrertekomponenter

Nummereringen av de illustrrente componentene gelder for bildet av elektroverktøyet på illustrrasjonssiden.

1 Innkoblingssperre for pa-/av-bryter
2 På-/av-bryter
3 Batteri-ladeindikator
4 Batteri
5 Batteri-lasetast
6 Avsugslange
7 Avsugstuss
8 Sagbladdepot
9 Fotplate

10 Instillingsspak for pendelbevegelse

72 | Norsk

11 Vernedeksel for avsugingen
12 Føringsrull
13 Sokkel for skjaerlinjekontroll «Cut Control»
14 Sagblad
15 Vindu for skjaerlinjekontrollen «Cut Control»
16 Beringsvern
17 Sagblad-feste
18 Lampen «Power Light»
19 Handtak (isolert greplate)
20 Flisvern
21 Foring for parallelanlegget
22 Skala gjaeringsvinkel
23 Skrue
24 Snittmarkering 0^
25 Snittmarkering 45^
26 Laseskrue for parallellanlegget
27 Parallellanlegg mad sirkelforing*
28 Sentreringsspiss for sirkelforingen

Stoy-/vibrasjonsinformasjon

Måleverdier for lyden funnet i henhold til EN 60745.

Maskinens typiske A-bedomte stynivare: Lydtrykkniva 81 dB(A); lydeffektniva 92 dB(A). Usikkerhet K = 3 dB.

Bruk hørselvern!

Totale swingningsverdier a_h (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745:

Saging av sponplate: a_h = 8m / s^2 K = 1,5m / s^2

Saging av metallplater: a_h = 5m / s^2 K = 1,5m / s^2

Vibrasjonsivået som er angitt ippe anvisingene er mål't. h. en målemetode som er standardisert i EN 60745 og kan brukes tilammenligning av elektroverktøy med haverandre. Den egner seg til en foreløbig vurdering av svingningsbelast-ningen.

Det angitte svingningsnivæt representer de hovedsakelige anvendelsene til elektroverktøyet. Men his elektroverktøyet

brukes til andre anvendelser, med avvikende innsatsverktoy.
ellerutilstrekkeligvedlikehold,kan svingningsnivaret vvike.
Dette kan fore til en tydelig 0king av svingningsbelastningen over hele arbeidstidsrommet.

Til en nøyaktig vindering av svingningsbelastningen.skal det ogsåt hensyn til de tidene maskinen er slätt av ellerr,gár, men ikke virkelig brukes. Dette kan tydelig redusere svingningsbelastningen over—hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot svingningenes virkning, som for eksempel: Vedlikehold av elektroverktoy og innsatsverktoy, holde hendene varme, organisere arbeidsforlopene.

Samsvarserklæring

C

Vi erklær med eneansvar at produktet som er beskret und under «Tekniske data» er i overensstemmelse med følgende standarder eller normale dokumenter: EN 60745 iht. bestemmelseni direktivene 2009/125/EC (forording 1194/2012), 2011/65/EU, 2004/108/EC, 2006/42/EC.

Tekniske data (2006/42/EC) hos: Robert Bosch GmbH, Postfach 10 01 56, D-70745 Leinfelden-Echterdingen

Henk Becker

Ta batteriet ut av elektroverktoyet før alle arbeider pa elektoverktoyet utfores (f. eks. vedlidgehold, verktoyskife osv.) hvh. ved transport og oppbevaring. Det er fare for skader hvis du trykker på-/av-bryteren ved en feiltagelse.

Lithium-ion-batteriet kan lades opp tilt enhver tid uten at levetiden forkortes. Det skader ikke batteriet Å avbryte oppladingen. Lithium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Nár batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskoblig: Innsatsverktøyet beveger seg ikke longer.

Trykk etter automatisk utkobling av elektroverktoyet\ ikke videre på pa-/av-bryteren. Batteriet kan ta skade.

Til fjerning av batteriet 4 trykker du opplasingslasten 5 og trekker batteriet oppover ut av elektroverktøyet. Ikke bruk makt.

Batteriet er utstyrt med en NTC-temperaturoveråking, som kun aksepterer en opplading i i temperaturområdet mellom 0^ og 45^ . Slik oppnås en lang levetid for batteriet.

Følg informasjonene om kassering.

Innsetting/utskifting av sagblad

▶ Bruk vernehansker ved montering av sagbladet. Ved berøring av sagbladet er det fare for skader.

Valg av sagblad

En oversikt over anbefalte sagblad finner du bak i/DDne instruksen. Sett kun inn sagblad av T-tange-typen erer med 1/4"-universalsaft (U-skaft). Sagbladet bRIkke vare lengre enn kuttet det skal lage.

Bruk et smalt sagblad til saging i smale kurver.

Innsetting av sagblad (se bilde B)

Rengjor skaatet til sagbladet for innsetting. Et tilsmus-set skaat kan/DDke festes sikkert.

Ta eventuelt vernedekselet 11 av (se «Vernedeksel»).
Skyv sagbladfestet 17 oppover i pilretning. Skyv sagbladet 14 med tennene i skjaereretning helt inn i sagbladfestet.
Ved insetting av sagbladet ma du passer pa at sagbladryggen befinner seg i sporet til foringsrullen 12.
Kontroller om sagbladet sitter godt fast. Et Iost sagblad kan falle ut og skade deg.

Fjerning av sagbladeet (se bilde C)

Skyv sagbladfestet 17 oppover i pilretning og ta sagbladet ut 14.

Sagbladdepot (se bilde D)

I sagbladdepotet 8 kan du oppbevare opp til sekss saglad med en lengde på ef. 110 mm. Legg sagbladene med T-tangeinn i den passende utsparingen i sagbladdepotet. Opp til tre saglabd kan ligge over haverande.

Lukk sagbladdepotet og skyv det frem til anslaget inn i utspa- ringen pa fotplaten 9.

Flisvern (se bilde E)

Flisvernet 20 (tilbehör) kan forbindre at overflaten revner ved saging av tre. Flisvernet kan kun brukes ved visse sagblad-typer og kun i en skjærevinkel på 0^ . Fotplaten 9 mA ved saging med flisvern ikke settes bakover til saging'nær kanter.

Trykk flisvernet 20 nedenfra inn i fotplaten 9 (som vist på bildet med kjervet oppover).

Skjaerlinjekontroll «Cut Control»

Skjaerlinjekontrollen «Cut Control» muligjør en presis faring av elektroverktøyet langs en skjaerlinje som er avmerket på arbeidsstykket. Byggesenet «Cut Control» inneholder øgså et vindu 15 med snittmarkeringer og en sukkel 13 til festing av elektroverktøyet.

Stov fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan vare helsefarlige. Beroring erler innanding av stov kan utlase allergiske reaksjoner og/eller andedrettssykdomer hos brukeren eller personer som befinner seg iærhenet.

Visse typ er stov som eik- eller bokstov gjelder som kreft-fremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesemidler).

Asbestholdig materiale mä kun bearides av fagfolk.

• Bruk helst et støvavsug som er egnet for dette materi- alet.
• Sorg for god ventilasjon av arbeidsplassen.
• Det anbefales à bruke en støvmaske med filterklasse P2.

Folg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

Vernedeksel

Monter vernaldekselet 11 for du kobler elektroverktyet til et stovavsug.

Sett vernaldekselet 11 sik pa elektronverktoyet at den mellomste holderen gär i lás pa beröringsbeskyttelsen 16 og de toytre holderne gär i lás i utsparinge na huset.

Ta vernaldekselet 11 av til arbeid uten stovavsug og til gja-ringssnitt. Trykk da dekselet sammen pa hoyden av de ytre holderne og trekk det av fremover.

Tilkobling av støvavsuget

Sett en avsugslange 6 (tilbehør) inn på avsugstussen 7. Forbinder avsugslangen 6 med en støvsuger (tilbehør). En oversikt over tilkobling til forskjellige støvsugere finner du på slutten av deutsche instruksen.

Til en optimal avsuging setter du inn flisvernet 20.

Støvsugeren ma vare egnet til materialet som skal bearbeides.

Ved avsuging av spesielt helsefarlig, kreftfremkallende aller tørstøv mà du bruke en spezialstøvsuger.

Bruk

Driftstyper

Ta batteriet ut av elektronverktøyet før alle arbeider pa elektronverktøyet utføres (f. eks. vedlikehold, verktoyskiffe osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker pa/p-/av-bryteren ved en feiltagelse.

Innstilling av pendelbevegelsen

Pendelbevegelsen som kan innstilles i fire trinn muliggjor en optimal tilpasning av skjarehestiget, skjareytelse og snitt-bilde til materialet som skal bearides.

Med innstillingsspaken 10 kan pendelbevegelsen ogsa innstilles under drift.

Ingen pendelbevegelse

Liten pendelbevegelse

Middels pendelbevegelse

Stor pendelbevegelse

74 | Norsk

Det optimale pendeltrinnet tilenhver bruk kan finnes frem til med praktiske forsok. Følgende anbefalinger finnes:

• Velg etindre pendeltrinn hvh. sla pendelbevegelsen welt av, hvis skjaerekanten skal bl enda finere og renere.
• Slå pendelbevegelsen welt av vedbearbeitelse av tynnematerialier (f.eks.metallplater).
  Arbeid med liten pendelbevegelse i harde materialer (f.eks.stal).
  I myke materialer og ved saging av tre i fiberretning kan du arbeide med maksimal pendelbevegelse.

Innstilling av gjaeringsvinkelen (se bilde I)

Fotplaten 9 svinges opp til 45^ mot høyre eller venstre til gjaeringsnitt.

-Ta av vernenedekselet 11 og avsugstussene 7.
Trekk sagbladdepotet 8 ut av fotplaten 9.
- Løsne skruen 23 og skyv fotplaten 9 litt i retning avsugstussen 7.
- Til innstilling av presise gjaeringsvinkler har fotplaten pa hayre og venstre side lasepunktter ved 0^ , 22,5^ og 45^ . Sving fotplaten 9 i henhold til skalaen 22 til onsket pos-sjon. Andre gjaeringsvinkler kan innstilles med en vinkel-maler.
- Sving deretter fotplaten 9 frem til anslaget i retning sagbla-det 14.
Trekskruen 23 fast igjen.

Vernedekselet 11, avsugstussen 7 og flisvernet 20 kan/DDe brukes ved gjaeringsnitt.

Skjaerlinjekontroll ved gjaeringsnitt (se bilde J)

Til skjærlinjekontroll finnes det på vinduet for «Cut Control» 15 en markering 24 for et rettvinklet snitt med 0^ og en markering 25 haver for gæringsnitt mot hoyre eller venstre med 45^ i henhold til skalaen 22.

Snittmarkeringen for gjaeringsvinkelen mellom 0^ og 45^ oppstar proporsjonalt. Den kan i tillegg avmerkes med en ikke permanent marker på vinduet for «Cut Control» 15 oglett fjernes igjen.

Utforhelst en proveskjaering for noyaktig arbeid.

Justering av fotplaten (se bilde I)

Til saging nær kanter kan fotplaten 9 settes bakover.

Løsne skruen 23 og skyv fotplaten 9 frem til anslaget i retning av avsugstussen 7.

Trekk skruen 23 fast igjen.

Saging med forskjøvet fotplate 9 er kun mulig i en gæringsvinke på 0^ . Dessuten ma skjærlinjekontrollen «Cut Control» med sukkelen 13, parallellanlegget med sirkelfrøringen 27 (til behør) og flisvernet 20 ikke brukes.

Igangsetting

Insetting av batteriet

▶ Bruk kun original Bosch litium-ion-batteri med en spentning som er angitt på typeskitet til elektroverktøyet ditt. Bruk av andre batterier kan medføre skader og brannfare.

Inn-/utkobling

Til igangsetting av elektroverktøyet trykker du først painnkoblingsssperren 1 og trykker deretter inn pa-/av-bryteren 2 og holder den tryktinne.

Lampen 18 lyser ved litt ell er helt inntrykket pa-/av-bryter 2 og muliggjor opplysing av arbeidsomradet ved ugunstige lysforhold.

Til utkobling av elektroverktøyet slipper du pa-/av-bryteren 2.

Merk: Av sikkerhetsgrunner kan pa-/av-bryteren 2 ikke lases, men ma stadig holdes trykt innate i Iøpet av driften.

Styring av slagtall

Med sterkere eller svakere trykk på pa-/av-bryteren 2 kan du styre slagtallet til innkoblet elektroverktoy trinnløst.

Et svakt trykk pa pã-/av-bryteren 2 fører til et lavn slagtall. Slagtallet okes med økende trykk.

Det nødvendige slagtallet er avhengig av materiale og arbeidsvilkårene og kan finnes frem til med praktiske forsøk.

En reduksjon av slagtallet anbefales nár sagbladet settes på arbeidsstykket og ved saging av kunststoff og aluminium.

Til arbeid over lengre tid med lavt slagtall kan elektroverktøyet varme seg sterkt opp. Ta sagbladet ut av elektroverktøyet og la elektroverktøyet gå til avkjøling i ca. 3 min. med maksi-malt slagtall.

Batteri-ladeindikator

Batteri-ladetilstandsindikatoren 3 viser batteriets ladetilstand ved innkoplet elektroverktøy og bestar av 3 grønne LEDer.

LED	Kapasitet
Kontinuerlig lys 3 x grønn	≥ 66%
Kontinuerlig lys 2 x grønn	34–65%
Kontinuerlig lys 1 x grønn	11–33%
Langsomt blinklys 1 x grønn	≤ 10%

Temperaturhengig overlastbeskyttelse

Ved formåsmessig bruk kan elektroverktøyet ikke overbelastes. Ved for sterk belastning eller hvis det tillatte batteritemperaturområdet på 0 - 70 °C ikke overholds reduseres turtalletller elektroverktøyet kopies ut. Ved redusetrtullar starter elektroverktøyet frorst igjen med fullt turtall nr den godkjente batteritematuren er naddl erderusert belastning. Ved automatisk utkopling kopler du ut elektroverktøyet, lar batteriet avkjøle og kopler elektroverktøyet inn igjen.

De 3 LEDene til batteri-ladetilstandsindikatoren 3 blinker hurtig nár batterietis temperatur er utenfor driftstemperaturområdet på -30 til +65 °C og/eller overlastsikringen har reagert.

Beskyttele mot total utlading

Lithium-ion-batteriet er beskyt tet av «Electronic Cell Protection (ECP)» mot total utlading. När batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskoblig: Innsatsverkøyet beveger seg ikke longer.

Norsk|75

Arbeidshenvisninger

Ved bearbeidelse av småller tynne arbeidsstykker ma du alltid bruke et stabilt underlag hhv. en sagstason (Bosch PLS 300).

Dyksaging (se bilde K)

Det mä kun bearides myke materialer som tre, gipskartong o.l. med dykksagemetoden!

Sett elektroverktøyet med den fremre kanten til fotplaten 9 pa arbeidsstykket uten at sagbladet 14 berørere arbeidsstykket og slå det pa. Velg(Maxsimalt slagtall for elektroverktøy med slagtallstyring. Trykke elektroverktøyet godt fast mot arbeidsstykket og la sagbladet dykke langsom in i arbeidsstykket.

Sà snart fotplaten 9 ligger med hele flaten mot arbeidsstyk-ket, sager du videre langs ønsket skjaerelinje.

Parallellanlegg med sirkelforing (tilbehør)

Til arbeid med parallellanlegg med sirkelforing 27 (tilbehør)
må tykkelsen på arbeidsstyktket vare maksimalt 30mm .

Fjern sukkenlen for «Cut Control» 13 fra fotplaten 9. Trykk da sukkenlen svakt sammen og ta den ut av føringen 21.

Parallellsnitt (se bilde L): Løsne skruen 26 og skyv skalaen til parallellanlegget gjennom føringen 21 i fotplaten. Innstill ønsket skjæbrebredde som skalaverdi på indre kant på fotplaten. Skru læseskruen 26 fast.

Sirkelskjæringer (se bilde M): Bor et hull på skjærolinjen innenfor kretsen som skal sages; hullet mæ vare tilstrekkelig stort tilå stipkke inn sagbladet. Bearbeid boringen med en fres aller en fil, sik at sagbladet kan ligge kant i kant mot skjærolinjen. Sett laseskruen 26 på den andre sideren av parallellanlegget. Skyv skalaen til parallellanlegget gjennom føringen 21 i fotplaten. Ber et hull i midten av utskæringen som skal sages på arbeidsstykket. Sett sentreringsspissen 28 gjennom indre apnning på parallellanlegget og inn i det borede hullet. Innstill radius som skalaverdi på indre kant på fotplaten. Trekk laseskruen 26 fast.

Kjole/-smoremiddel

Pafor kjole- hvv. smoremidler lungs skjaerelinjen ved saging av metall e.l. fordi materialet oppvarmes.

Service og vedlikehold

Vedlikehold og rengjøring

Ta batteriet ut av elektroverktoyet før alle arbeider pa elektroverktoyet utfores (f. eks. vedlikehold, verktyskifte osv.) hvh. ved transport og oppbevaring. Det er fare for skader hvis du trykker pa-/av-bryteren ved en feiltagelse.
Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for á kunne arbeide bra og sikkert.

Rengjør sagbladfestet med jevne mellomrom. Ta da sagbladet ut av elektroverktøyet og bank elektroverktøyet svakt på en plan flate.

En sterk tilsmussing av elektroverktøyet kan føre til funksjons-feil. Sag derfor ikke sterkt støvutviklende materialer nedenfra eller over hodet.

Smør føringsrullen 12 av og til med en dråpe olje.

Kontroller føringsrullen 12 med javne mellomrom. Hvis den er slitt, ma den skiftes ut av en autorisert Bosch-kundeservice.

Hvis elektronektøyet til tross for omhyggeligeproduksjonsog kontrollmetoder en gang skulle sviktke, ma reparasjonen utfores av et autorisert serviceverksted for Bosch-elektronketøy.

Ved alle forespondsler og resededsbestillinger ma du oppgi det 10-sifrede produktnummeret som er angitt pa elektroverktoyets typeskilt.

Kundeservice og rådgivning vedBruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold avprodukteramt om resededeleler. Sprengskisser og informasjon om resedeler finner du ogsså på:

www.bosch-pt.com

Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan Transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom tredje personer (f. eks.: Luft-transport eller spedisjon) ma det oppfylles spesielle krav til emballasje og merking. Du ma da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de Åpne kontaktene og pakk batteriet sik at det ikke beveger seg i emballasjen.

Ta også hensyn til eventuelle videreførende nasjonale forskritter.

Deponering

Elektroverktøy, tilbehør og emballasje på leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Jf. det europeiske direktvet 2012/19/EU vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover ma gammelt elektroverktoy som ikke longer kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

76 | Suomi

Batterier/oppladbare batterier:

Li-ion:

Ta hensyn til informasjonene i avsnitet «Transport», side 75.

Rett til endringer forbeholdes.

Suomi
