| Tipologia di prodotto | Sega a gattuccio a batteria |
| Marca | BOSCH |
| Modello | POWER4ALL PST18LI |
| Tensione nominale | 18 V |
| Variatore di velocità | Sì, regolabile in continuo |
| Movimento pendolare | Sì, 4 posizioni regolabili |
| Numero di corse a vuoto | 0 – 2400 giri/min |
| Ampiezza di corsa | 20 mm |
| Profondità di taglio max. nel legno | 80 mm |
| Profondità di taglio max. nell'alluminio | 12 mm |
| Profondità di taglio max. nell'acciaio (non legato) | 5 mm |
| Angolo di taglio obliquo max. | 45° (sinistra/destra) |
| Peso | 1,9 kg (secondo EPTA-Procedure 01/2003) |
| Alimentazione | Batteria Lithium-Ion 18 V (PBA 18V...) |
| Caricabatterie raccomandato | AL 22..CV / AL 18..CV |
| Livello di pressione sonora | 81 dB(A) |
| Livello di intensità sonora | 92 dB(A) |
| Vibrazioni (taglio legno) | a_h = 8 m/s², K = 1,5 m/s² |
| Illuminazione | Lampada Power Light integrata |
| Sistema di aspirazione | Raccordo per aspirapolvere (accessorio) |
| Protezione batteria | Electronic Cell Protection (ECP) contro scarica profonda |
| Campo di temperatura di funzionamento | -20 a +50 °C |
Domande frequenti - POWER4ALL PST18LI BOSCH
Domande degli utenti su POWER4ALL PST18LI BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Sega a gattuccio in formato PDF gratuitamente! Trova il tuo manuale POWER4ALL PST18LI - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. POWER4ALL PST18LI del marchio BOSCH.
MANUALE UTENTE POWER4ALL PST18LI BOSCH
Control del corte "Cut Control"
Avvertenze generali di pericolo per elettroutensili
AVVERTENZA
Leggere tutte le avvertenze di pericolo e le istruzioni operative. In
caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).
Sicurezza della postazione di lavoro
▶ Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.
Sicurezza elettrica
La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.

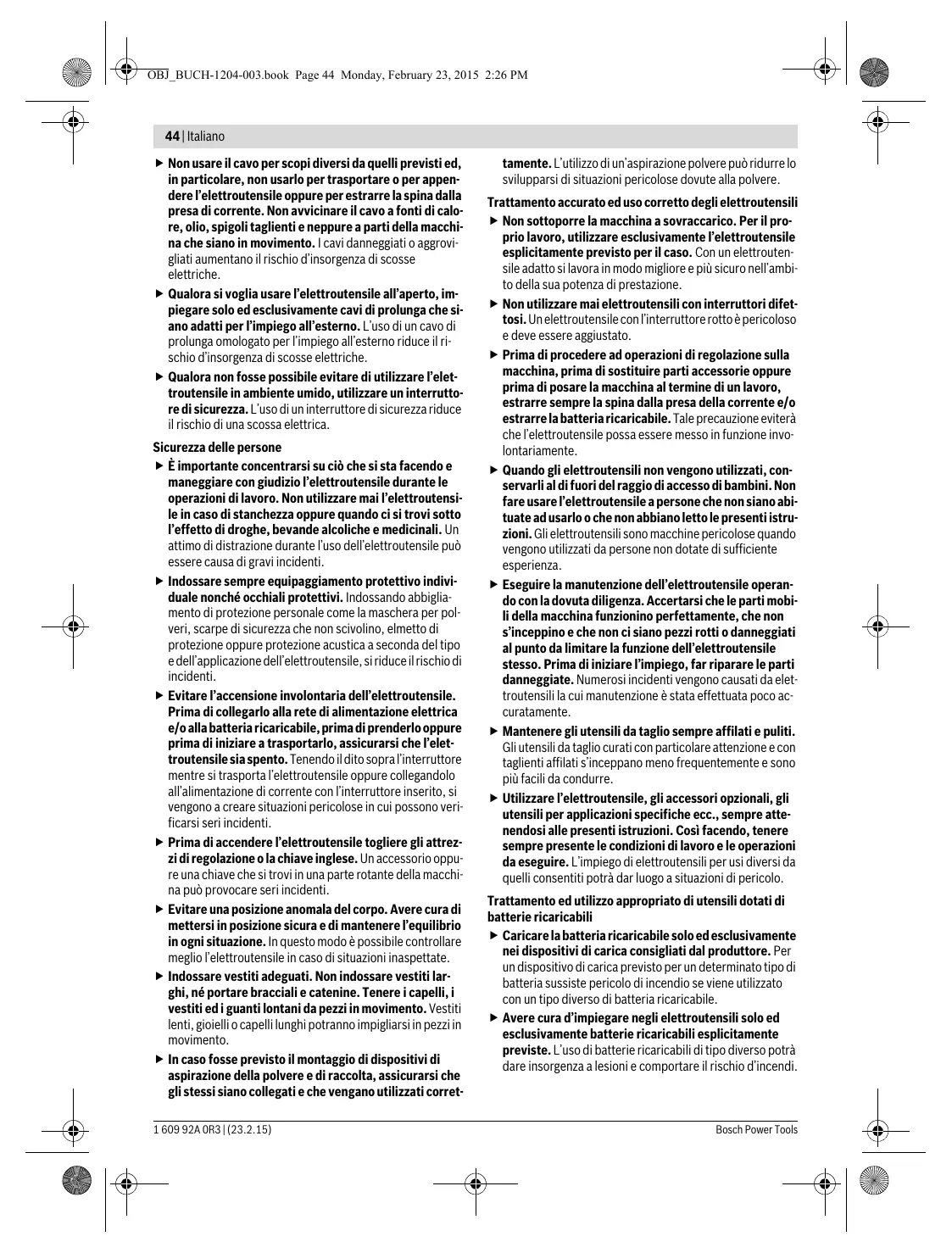

44 | Italiano
Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettROUTENSILE oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elet-troutensile in ambiente umido, utilizzare un interrutto-re di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.
Sicurezza delle persone
▶ È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elet-troutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
▶ Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati corret-
tamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
Trattamento accurato ed uso corretto degli elettroutensili
▶ Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
▶ Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
▶ Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
▶ Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
▶ Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.
▶ Avere cura d'impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili
Italiano | 45
Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.
Assistenza
Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.
Indicazioni di sicurezza per seghetti alternativi
Tenere l'apparecchio per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.
▶ Tenere le mani sempre lontane dalla zona operativa. Mai afferrare con le mani la parte inferiore del pezzo in lavorazione. Toccando la lama vi è un serio rischio di incidente.
Avvicinare l'elettroutensile alla superficie in lavorazione soltanto quando è in azione. In caso contrario vi è il pericolo di provocare un contraccolpo se l'utensile ad innesto si inceppa nel pezzo in lavorazione.
Accertarsi che durante l'operazione di taglio il piedino 9 sia ben posato. Una lama con un'angolatura impropria può rompersi oppure provocare un contraccolpo.
Una volta terminata l'operazione di lavoro, spegnere l'elettroutensile ed estrarre la lama dal taglio eseguito soltanto quando si sarà fermata completamente. In questo modo si evita di provocare un contraccolpo e si può posare l'elettroutensile senza nessun pericolo.
▶ Utilizzare esclusivamente lame integre ed in perfette condizioni. Lame deformate oppure non affiliate possono rompersi, influenzare negativamente il taglio oppure causare un contraccolpo.
Dopo aver spento la macchina, non cercare di fermare la lama esercitando pressione lateralmente. La lama può subire dei danni, rompersi oppure provocare un contraccolpo.
Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali.
▶ Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
▶ Prima di posare l'elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elettroutensile.
▶ Non aprire la batteria. Vi è il pericolo di un corto circuito.
Proteggere la batteria ricaricabile dal calore, p. es. anche dall'irradiamento solare continuo, dal fuoco, dall'acqua e dall'umidità. Esiste pericolo di esplosione.
In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie.
▶ Utilizzare la batteria ricaricabile esclusivamente insieme all'elettroutensile Bosch. Solo in questo modo la batteria ricaricabile viene protetta da sovraccarico pericoloso.
Se si usano oggetti appuntiti, come ad es. chiodi o un cacciavite, oppure se si esercita forza dall'esterno, la batteria ricaricabile può danneggiarsi. Può verificarsi un cortocircuito interno e la batteria può incendiarsi, emettere fumo, esplodere o surriscaldarsi.
Descrizione del prodotto e caratteristiche
Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.
Uso conforme alle norme
In caso di appoggi fissi, la macchina è idonea per l'esecuzione di tagli di troncatura e di tagli dal pieno nel legno, in materie plastiche, nel metallo, nella piastra ceramica e nella gomma. Essa è adatta per tagli diritti e curvi con un angolo obliquo fino a 45°. Osservare sempre le indicazioni relative alle lame.
L'illuminazione di questo elettroutensile è concepita per illuminare l'area di lavoro dell'elettroutensile stesso e non è adatta per illuminare l'ambiente domestico.
Componenti illustrati
La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.
1 Pulsante di sicurezza dell'interruttore di avvio/arresto
2 Interruttore di avvio/arresto
3 Indicatore dello stato di carica della batteria
4 Batteria ricaricabile *
5 Tasto di sbloccaggio della batteria ricaricabile
6 Tubo di aspirazione*
46 | Italiano
7 Innesto per aspirazione
8 Deposito per lame
9 Piedino
10 Levetta di regolazione dell'oscillazione
11 Paratrucioli per aspirazione
12 Rullo di guida
13 Base per controllo della linea di taglio «Cut Control»
14 Lama*
15 Finestrella per controllo della linea di taglio «Cut Control»
16 Frontalino di protezione
17 Attacco per la lama
18 Illuminazione del punto di avvitatura «Power Light»
19 Impugnatura (superficie di presa isolata)
20 Dispositivo antistrappo
21 Guida per la guida parallela
22 Scala angolo obliquo
23 Vite
24 Marcatura del taglio 0°
25 Marcatura del taglio 45°
26 Vite di fissaggio della guida parallela*
27 Guida parallela con guida per tagli circolari*
28 Punta di centraggio della guida per tagli circolari
*L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.
Dati tecnici
| Seghetto alternativo | PST 18 LI | |
| Codice prodotto | 3 603 K11 0.. | |
| Tensione nominale | V= | 18 |
| Controllo del numero di corse | ● | |
| Oscillazione | ● | |
| Numero di corse a vuoto n_0 | min ^-1 | 0–2 400 |
| Corsa | mm | 20 |
| Max. profondità di taglio | ||
| - nel legno | mm | 80 |
| - nell'alluminio | mm | 12 |
| - nell'acciaio (non legato) | mm | 5 |
| Angolo di inclinazione del taglio(sinistra/destra) max. | ° | 45 |
| Peso in funzione dellaEPTA-Procedure 01/2003 | kg | 1,9 |
| Temperatura ambiente consentita | ||
| - durante la carica | °C | 0...+45 |
| - durante il funzionamento ^1) e perlo stoccaggio | °C | -20...+50 |
| Batterie raccomandate | PBA 18V...VPBA 18V...W | |
| Caricabatteria raccomandati | AL 22.. CVAL 18.. CV | |
| 1) prestazioni limitate in presenza di temperature <0 °C | ||
Informazioni sulla rumorosità e sulla vibrazione
Valori di emissione acustica rilevati conformemente a EN 60745-2-11.
Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 81 dB(A); livello di potenza acustica 92 dB(A). Incertezza della misura K = 3 dB.
Usare la protezione acustica!
Valori complessivi di oscillazione a_h (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745:
Taglio di pannello di truciolato: a_h=8 m/s^2 , K=1,5 m/s^2 , Taglio di lamiera di metallo: a_h=5 m/s^2 , K=1,5 m/s^2 .
Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p. es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.
Dichiarazione di conformità
CE
Dichiariamo sotto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2009/125/CE (Disposizione 1194/2012), 2011/65/UE, fino al 19 aprile 2016: 2004/108/CE, dal 20 aprile 2016: 2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 60745-1, EN 60745-2-11.
Fascicolo tecnico (2006/42/CE) presso:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
▶ Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.
Caricare la batteria (vedi figura A)
▶ Utilizzare esclusivamente i caricabatteria indicati nei dati tecnici. Soltanto questi caricabatteria sono adatti alle batterie agli ioni di litio utilizzate nel vostro elettroutensile.
Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.
La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.
La batteria ricaricabile agli ioni di litio è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica l'elettrousile si spegne attraverso un interruttore automatico: Il portautensile od accessorio non si muove più.
▶ Dopo la disattivazione automatica dell'elettroutensile non continuare a premere l'interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni.
Per la rimozione della batteria ricaricabile 4 premere il tasto di sbloccaggio 5 e togliere la batteria dall'elettroutensile tirandola verso l'alto. Durante questa operazione prestare la dovuta cautela al fine di non danneggiare l'utensile.
Si prega di attenersi alle indicazioni relative allo smaltimento.
Inserimento/sostituzione della lama
▶ Montando la lama portare sempre guanti di protezione. Toccando la lama vi è il pericolo di incidenti.
Selezione della lama
Una vista generale relativa alle lame consigliate è riportata alla fine delle presenti istruzioni. Impiegare esclusivamente lame con gambo ad una comma (gambo a T) oppure con gambo universale 1/4" (gambo a U). La lama non dovrebbe essere più lunga del necessario per il taglio previsto.
Per il taglio di curve strette utilizzare una lama stretta.
Inserimento della lama (vedi figura B)
▶ Prima dell'inserimento pulire il gambo della lama di taglio. Un gambo sporco non può essere fissato in modo sicuro.
Se necessario, togliere il paratrucioli 11 (vedere «Paratrucioli»).
Spingere l'attacco per la lama 17 verso l'alto in direzione della freccia. Spingere la lama 14, con i denti in direzione del taglio, fino all'arresto nell'attacco per la lama.
Inserendo la lama accertarsi che il dorso della lama si trovi bene nella scanalatura del rullo di guida 12.
- Controllare che la lama sia inserita correttamente. Una lama allentata può cadere fuori dalla sede e ferire l'operatore.
Rimozione della lama (vedi figura C)
Spingere l'attacco per la lama 17 verso l'alto in direzione della freccia e rimuovere la lama 14.
Deposito per lame (vedi figura D)
E' possibile conservare fino a sei lame di una lunghezza massima di 110 mm nel deposito per lame 8. Inserire le lame con attacco a T nell'apposito incavo del deposito per lame. Possono essere messe fino a tre lame l'una sopra l'altra.
Chiudere il deposito per lame e spingerlo fino alla battuta di arresto nell'incavo del piedino 9.
Dispositivo antistrappo (vedi figura E)
Il dispositivo antistrappo 20 (accessorio opzionale) può evitare strappi alla superficie durante l'operazione di taglio di legname. Il dispositivo antistrappo può essere utilizzato solo in caso di determinati tipi di lame e solo in caso di angolo di inclinazione del taglio pari a 0°. In caso di operazioni di taglio con il dispositivo antistrappo, il piedino 9 non può essere sposta-to posteriormente per effettuare tagli in prossimità di bordi. Inserire dal basso il dispositivo antistrappo 20 nel piedino 9 (come illustrato nella figura con la tacca verso l'alto).
Controllo della linea di taglio «Cut Control»
Il controllo della linea di taglio «Cut Control» permette una guida precisa dell'elettroutensile lungo una linea di taglio tracciata sul pezzo da lavorare. Il kit «Cut Control» contiene la finestrella 15 con marcature di taglio e la base 13 per il fissaggio all'elettroutensile.
Fissaggio del «Cut Control» al piedino (vedi figura F)
Fissare la finestrella per «Cut Control» 15 ai supporti della base 13. Poi comprimere leggermente la base e farla scattare nella guida 21 del piedino 9.
Aspirazione polvere/aspirazione trucioli
▶ Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.
- Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
- Provvedere per una buona aerazione del posto di lavoro.
- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.
48 | Italiano
▶ Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente.
Paratrucioli (vedere figure G - H)
Montare il paratrucioli 11 prima di collegare l'elettroutensile ad un sistema di aspirazione polvere.
Applicare il paratrucioli 11 sull'elettroutensile in modo che il supporto centrale sul frontalino di protezione 16 ed entrambi i supporti esterni scattino in posizione nelle rientranze del corpo.
Togliere il paratrucioli 11 per lavori senza aspirazione polvere e per tagli obliqui. Per la rimozione comprimere il paratrucioli all'altezza dei supporti esterni ed estrarlo in avanti.
Collegamento dell'aspirazione polvere
Inserire un tubo di aspirazione 6 (accessorio opzionale) sul montante di aspirazione 7. Collegare il tubo di aspirazione 6 con un aspirapolvere (accessorio opzionale). Una visione d'insieme relativa al collegamento con diversi tipi di aspirapolvere si trova alla fine di queste istruzioni.
Per permettere un'aspirazione ottimale applicare il dispositivo antistrappo 20.
L'aspirapolvere deve essere adatto per il materiale da lavorare.
Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.
Uso
Modi operativi
▶ Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.
Regolazione dell'oscillazione
L'oscillazione regolabile in quattro stadi permette un adattamento ottimale della velocità di taglio, della prestazione di taglio e dei risultati di taglio al materiale da sottoporre a lavorazione.
Tramite la levetta di regolazione 10 è possibile regolare l'oscillazione anche durante la fase di funzionamento.
senza oscillazione oscillazione piccola oscillazione media oscillazione alta
Il livello ottimale di oscillazione per la rispettive applicazione deve essere rilevata eseguendo delle prove pratiche. Per tale operazione si tenga presente quanto segue:
- Quanto più fine e pulito deve essere il taglio richiesto, tanto minore deve essere il livello di oscillazione regolato event. fino a disattivarlo completamente.
-
In caso di lavorazione di materiali sottili come (p. es. lamiere) disattivare l'oscillazione.
-
In caso di materiali duri (p. es. acciaio) lavorare con una bassa oscillazione.
- In caso di materiali teneri e durante l'operazione di taglio di legname nella direzione delle fibre è possibile lavorare al massimo livello di oscillazione.
Impostazione dell'angolo obliquo (vedi figura I)
In caso di tagli obliqui fino a 45°, il piedino 9 può essere spostato verso destra o verso sinistra.
- Rimuovere il paratrucioli 11 e l'innesto per aspirazione 7.
- Estrarre il deposito per lame 8 dal piedino 9.
- Allentare la vite 23 e spingere il piedino 9 leggermente in direzione del montante di aspirazione 7.
- Per una precisa regolazione dell'angolo obliquo, sul lato destro e su quello sinistro del piedino sono disponibili punti di scatto in posizione a 0°, 22,5° e 45°. Basandosi sulla scala 22 graduata ribaltare il piedino 9 alla posizione richiesta. Altri angoli obliqui possono essere regolati utilizzando un goniometro.
- Una volta conclusa questa operazione, spingere il piedino 9 fino alla battuta di arresto in direzione della lama 14.
- Avvitare di nuovo bene la vite 23.
Paratrucioli 11, innesto per aspirazione 7 e dispositivo anti-strappo 20 non possono essere impiegati per tagli obliqui.
Controllo della linea di taglio per tagli obliqui (vedi figura J)
Per il controllo della linea di taglio, la finestrella per «Cut Control» 15 ha una marcatura 24 per il taglio perpendicolare a 0° ed una marcatura 25 per il taglio obliquo destro o sinistro a 45° secondo la scala 22.
La marcatura di taglio per angoli obliqui tra 0° e 45° è proporzionale. Questa marcatura di taglio può essere applicata in modo non permanente sulla finestrella per «Cut Control» 15 con un evidenziatore e può essere cancellata facilmente.
Eseguire un taglio di prova per verificare la precisione del taglio.
Spostamento del piedino (vedi figura I)
Per effettuare tagli in prossimità di bordi è possibile spostare posteriormente il piedino 9.
Allentare la vite 23 e spingere il piedino 9 fino alla battuta di arresto in direzione del montante di aspirazione 7.
Avvitare di nuovo bene la vite 23.
Il taglio con piedino spostato 9 è possibile soltanto con un angolo obliquo di 0°. Inoltre, il controllo della linea di taglio «Cut Control» con la base 13, la guida parallela con guida per tagli circolari 27 (accessorio) nonché il dispositivo antistrappo 20 non devono essere utilizzati.
Messa in funzione
Applicazione della batteria ricaricabile
Utilizzare esclusivamente batterie agli ioni di litio originali Bosch dotate della tensione riportata sulla targhetta di costruzione dell'elettroutensile in dotazione. L'impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d'incendio.
Italiano | 49
Accendere/spegnere
Per accendere l'elettroutensile azionare prima il pulsante di sicurezza 1 e premere poi l'interruttore di avvio/arresto 2 tenendolo premuto.
La lampadina 18 è illuminata in caso di interruttore di avvio/arresto 2 premuto leggermente oppure premuto completamente e consente l'illuminazione del settore di lavoro in caso di condizioni di luce sfavorevoli.
Per spegnere l'elettroutensile rilasciare di nuovo l'interrutto-re di avvio/arresto 2.
Nota bene: Per motivi di sicurezza non è possibile bloccare l'interruttore avvio/arresto 2 che deve essere tenuto sempre premuto durante l'esercizio.
Per risparmiare energia accendere l'elettroutensile solo se lo stesso viene utilizzato.
Controllo del numero di corse
Aumentando oppure diminuendo la pressione sull'interrutto-re di avvio/arresto 2 è possibile controllare in continuo il numero corse dell'elettroutensile acceso.
Premendo leggermente sull'interruttore di avvio/arresto 2 si riduce il numero di corse. Aumentando la pressione si aumenta il numero di corse.
Il numero di corse necessario dipende dal tipo di materiale in lavorazione e dalle specifiche condizioni operative e può essere dunque determinato a seconda del caso eseguendo delle prove pratiche.
Si consiglia una riduzione del numero corse all'atto di applicare la lama sul pezzo in lavorazione nonché tagliando materiale in plastica ed alluminio.
In caso di lavori lunghi con numero di corse basso, l'elettroutensile si può riscaldare notevolmente. Togliere la lama e per il raffreddamento far funzionare l'elettroutensile ca. 3 minuti al numero di corse massimo.
Indicatore dello stato di carica della batteria
L'indicatore dello stato di carica della batteria 3 indica, ad elettroutensile acceso, lo stato di carica della batteria ed è co-stituito da 3 LED verdi.
| LED | Autonomia |
| Luce continua 3 x verde | ≥ 66 % |
| Luce continua 2 x verde | 34 – 65 % |
| Luce continua 1 x verde | 11 – 33 % |
| Segnale luminoso intermittente lento1 x verde | ≤ 10 % |
Protezione termosensibile contro sovraccarichi
Se impiegato in modo conforme, l'elettroutensile non può subire sovraccarichi. In caso di carico eccessivo, o qualora venga utilizzato oltre il campo di temperatura consentito per la batteria, il numero di giri viene ridotto oppure l'elettroutensile si disattiva. In caso di numero di giri ridotto, l'elettroutensile entra in funzione solamente al raggiungimento della temperatura consentita per la batteria o, in caso di carico ridotto, nuovamente con il massimo numero di giri. In caso di disinserimento automatico, disattivare l'elettroutensile, lasciare raffreddare la batteria e mettere nuovamente in funzione l'elettroutensile.
I 3 LED dell'indicatore dello stato di carica della batteria 3 lampeggiano velocemente se la temperatura della batteria ricaricabile si trova al di fuori del campo della temperatura d'esercizio da -20 a +50 °C e/o è scattata la protezione contro sovraccarichi.
Protezione contro lo scaricamento totale
La batteria ricaricabile agli ioni di litio è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica l'elettroutensile si spegne attraverso un interruttore automatico: Il portautensile od accessorio non si muove più.
Indicazioni operative
Utilizzare sempre un supporto stabile oppure una stazione di taglio (Bosch PLS 300) per lavorare pezzi piccoli e sottili.
Taglio dal centro (vedi figura K)
▶ Seguendo il procedimento di taglio dal centro possono essere lavorati solo materiali teneri con legno, lastre di carton gesso o simili!
Per l'esecuzione di tagli dal centro utilizzare esclusivamente lame corte. Tagli dal centro sono possibili soltanto con un angolo obliquo di 0°.
Applicare l'elettroutensile con il bordo anteriore del piedino 9 sul pezzo in lavorazione evitando che la lama di taglio 14 tocchi il pezzo in lavorazione ed accenderlo. In caso di elettroutensili dotati di controllo del numero di corse, selezionare il numero massimo di corse. Spingere forte l'elettroutensile contro il pezzo in lavorazione ed iniziare lentamente il taglio sul materiale.
Non appena il piedino 9 arriva a poggiare completamente sul pezzo in lavorazione, continuare a tagliare lungo la linea di taglio richiesta.
Guida parallela con guida per tagli circolari (accessori)
Per lavori con la guida parallela con guida per tagli circolari 27 (accessorio opzionale) lo spessore del pezzo in lavorazione può essere al massimo di 30 mm.
Rimuovere la base per «Cut Control» 13 dal piedino 9. Per fare questo comprimere leggermente la base ed estrarla dalla guida 21.
Tagli paralleli (vedi figura L): Allentare la vite di fissaggio 26 e spingere la scala della guida parallela attraverso la guida 21 nel piedino. Regolare la larghezza del taglio richiesta come valore della scala al bordo interno del piedino. Avvitare bene la vite di arresto 26.
Tagli circolari (vedere figura M): Eseguire alla linea di taglio nel cerchio da tagliare un foro, sufficiente per passare con la lama. Lavorare il foro con una fresa o lima per permettere un contatto ottimale della lama alla linea di taglio. Applicare la vite di fissaggio 26 sull'altro lato della guida parallela. Spingere la scala della guida parallela attraverso la guida 21 nel piedino. Eseguire nel pezzo in lavorazione un foro nel centro della parte in cui è richiesto il taglio dal pieno. Applicare la punta di centraggio 28 attraverso l'apertura interna della guida parallela e nel foro eseguito. Regolare il raggio come valore della scala al bordo interno del piedino. Avvitare bene la vite di fissaggio 26.
50 | Italiano
Liquido refrigerante/lubrificante
In caso di operazioni di taglio del metallo, al fine di evitare il riscaldamento del materiale si dovrebbe applicare liquido refrigerante oppure lubrificante lungo la linea di taglio.
Manutenzione ed assistenza
Manutenzione e pulizia
▶ Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.
▶ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.
Se la batteria ricaricabile non dovesse più funzionare, rivolgersi ad un Centro per il Servizio Clienti elettroutensili Bosch autorizzato.
Pulire ad intervalli regolari l'alloggiamento lama. A tal fine, estrarre la lama dall'elettroutensile e battere leggermente l'elettroutensile su un piano orizzontale.
Forti accumuli di sporcizia dell'elettroutensile può implicare disturbi del funzionamento. Per questo motivo, non eseguire tagli dalla parte inferiore oppure sovra testa in caso di materiali che producono molta polvere.
Lubrificare il rullo di guida 12 occasionalmente con una goccia di olio.
Controllare il rullo di guida 12 ad intervalli regolari. In caso dovesse essere usurato, deve essere sostituito da un punto di assistenza autorizzato per gli elettroutensili Bosch.
Assistenza clienti e consulenza impieghi
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:
www.bosch-pt.com
Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.
In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile!
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersales.Service@de.bosch.com
Trasporto
Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.
In caso di spedizione tramite terzi (es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.
Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo.
Vi preghiamo di osservare anche eventuali ulteriori norme nazionali.
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie ricaricabili, accessori ed imballaggi non più impiegabili.
Non gettare elettroutensili e batterie ricaricabili/batterie tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla direttiva europea 2012/19/UE gli elettroutensili diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:
Italia
Ecoelit
Viale Misurata 32
20146 Milano
Tel.: +39 02 / 4 23 68 63
Fax: +39 02 / 48 95 18 93
Svizzera
Batrec AG
3752 Wimmis BE
Batterie ricaricabili/Batterie:
Li-Ion:
Si prega di tener presente le indicazioni riportare nel paragrafo «Trasporto», pagina 50.
Con ogni riserva di modifiche tecniche.
