| Tuotetyyppi | Akkupistosaha |
| Merkki | BOSCH |
| Malli | POWER4ALL PST18LI |
| Nimellisjännite | 18 V |
| Nopeudensäätö | Kyllä, jatkuvasti säädettävä |
| Heiluriliike | Kyllä, 4 säädettävää asentoa |
| Tyhjäkäyntiiskujen määrä | 0 – 2400 1/min |
| Iskunpituus | 20 mm |
| Suurin leikkaussyvyys puussa | 80 mm |
| Suurin leikkaussyvyys alumiinissa | 12 mm |
| Suurin leikkaussyvyys teräksessä (seostamaton) | 5 mm |
| Suurin viistoleikkauskulma | 45° (vasen/oikea) |
| Paino | 1,9 kg (EPTA-proseduurin 01/2003 mukaan) |
| Virtalähde | Litiumioniakku 18 V (PBA 18V...) |
| Suositeltava laturi | AL 22..CV / AL 18..CV |
| Äänenpainetaso | 81 dB(A) |
| Äänitehotaso | 92 dB(A) |
| Tärinä (puun sahaus) | a_h = 8 m/s², K = 1,5 m/s² |
| Valaistus | Sisäänrakennettu Power Light -lamppu |
| Imujärjestelmä | Pölynimurin liitäntä (lisävaruste) |
| Akun suojaus | Elektroninen kennosuojaus (ECP) syväpurkautumista vastaan |
| Käyttölämpötila-alue | -20 – +50 °C |
Usein kysytyt kysymykset - POWER4ALL PST18LI BOSCH
Käyttäjien kysymyksiä aiheesta POWER4ALL PST18LI BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Pistosaha PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi POWER4ALL PST18LI - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. POWER4ALL PST18LI merkiltä BOSCH.
KÄYTTÖOHJE POWER4ALL PST18LI BOSCH
Sähkötyökalujen yleiset turvallisuusohjeet
!VAROITUS
Lue kaikki turvallisuus- ja muut ohjeet.
Turvallisuusohjeiden noudattamisen
laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.
Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku-käyttöisiä sähkötyökaluja (ilman verkkojohtoa).
Työpaikan turvallisuus
▶ Pidä työskentelyalue puhtaana ja hyvin valaistuna.
Työpaikan epäjärjestys tai valaisemattomat työalueet voi- vat johtaa tapaturmiin.
- Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
- Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle.
Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

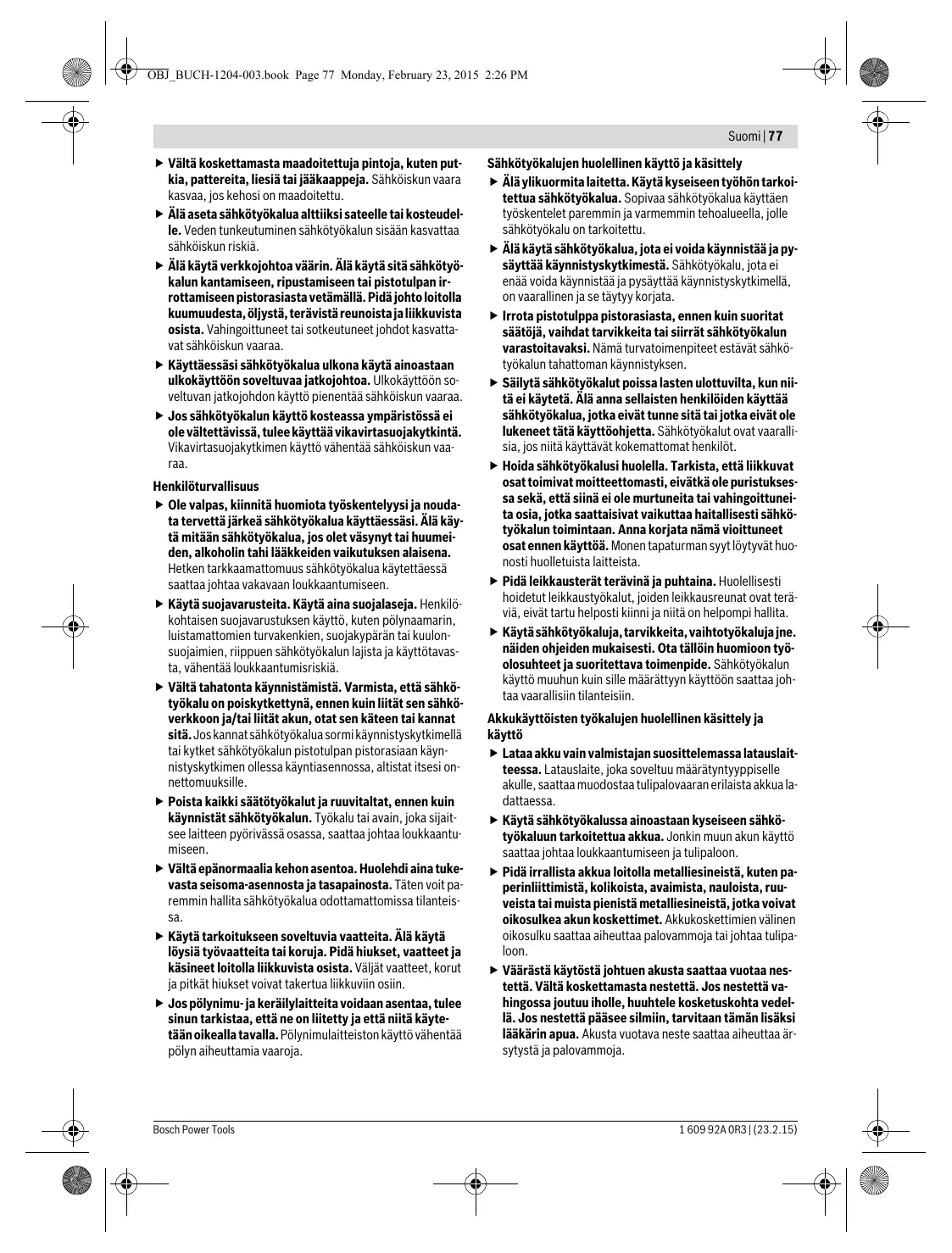

Suomi | 77
Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattav sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
Henkilöturvallisuus
▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä.
Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
▶ Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-see laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.
Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
▶ Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.
Sähkötyökalujen huolellinen käyttö ja käsittely
- Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. - Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. - Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työ-losuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.
Akkukäyttöisten työkalujen huolellinen käsittely ja käyttö
▶ Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua la-dattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkin muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
▶ Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
78|Suomi
Huelto
Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain al-kuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.
Pistosahojen turvallisuusohjeet
- Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu saattaisi osua pillossa olevaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
- Pidä kädet loitolla sahauskohdasta. Älä pane käsiä työkappaleen alle. Sahanterää kosketettaessa on olemassa loukkaantumisvaara.
▶ Vie ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara vaihtotyökalun tarttuessa työkappaleeseen.
Tarkista, että jalkalevy 9 tukee työkappaleeseen sa- hattaessa. Kallistunut sahanterä voi katketa tai aiheuttaa takaiskun.
Pysäytä työvaiheen jälkeen sähkötyökalu ja vedä sahanterä ulos urasta vasta tämän jälkeen, sahanterän pysähdyttyä. Täten menetellen vältät takaiskun ja voit turvallisesti asettaa sähkötyökalun käsistäsi.
Käytä yksinomaan virheettömiä, moitteettomassa kunnossa olevia sahanteriä. Taipuneet tai tylsät sahante-rät voivat katketa, vaikuttaa kielteisesti sahausjälkeen tai aiheuttaa takaiskun. - Älä jarruta sahanterää laitteen pysäyttämisen jälkeen painamalla sitä sivuttain. Sahanterä saattaa vahingoittua, katketa tai aiheuttaa takaiskun.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jake-luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu ai-heuttaa aineellista vahinkoa.
▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen. - Älä avaa akkua. On olemassa oikosulun vaara.
Suojaa akku kuumuudelta esim. myös pitkääikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara.
▶ Jos akku vaurioituu tai sitä käytetään asiaankuulumatomalla tavalla, siitä saattaa purkautua höyryjä. Tuuleta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme- nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä.
Käytä akkua ainoastaan yhdessä Bosch-sähkötyökalusi kanssa. Vain täten suojaat akkusi vaaralliselta ylikuormitukselta.
▶ Terävät esineet (esim. naulat ja ruuvitaltat) tai kuo- reen kohdistuvat iskut voivat vaurioittaa akkua. Silloin voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan, muodostaa savua, räjähtää tai ylikuumentua.
Tuotekuvaus
Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Määräyksenmukainen käyttö
Laite on tukevalla alustalla tarkoitettu sahaamaan katkosaha- uksia ja aukkoja puuhun, muoviin, metalliin, keramiikkalaat- toihin ja kumiin. Se soveltuu suoriin ja kaareviin sahauksiin jo- pa 45° asteen jiirikulmalla. Sahanteräsuositukset tulee ottaa huomioon.
Sähkötyökalun valo on tarkoitettu sähkötyökalun työalueen suoraan valaisuun, se ei sovellu kotitalouden huonevaloksi.
Kuvassa olevat osat
Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan.
1 Käynnistyskytkimen käynnistysvarmistin
2 Käynnistyskytkin
3 Akun latausvalvontanäyttö
4 Akku*
5 Akun vapautuspainike
6 Imuletku*
7 Imunysä
8 Sahanterien säilytyskotelo
9 Jalkalevy
10 Heiluriliikkeen säätövipu
11 Poistoimun suojakupu
12 Ohjainrulla
13 Sahausviivavalvonnan "Cut Control" kanta
14 Sahanterä*
15 Sahausviivavalvonnan "Cut Control" tarkkailuikkuna
16 Kosketussuoja
17 Sahanterän kiinnitys
18 "Power Light"-lamppu
19 Kahva (eristetty kädensija)
20 Repimissuoja
21 Suuntaisohjaimen ohjain
22 Jiirikulma-asteikko
23 Ruuvi
24 Sahausmerkki 0°
25 Sahausmerkki 45°
26 Suuntaisohjaimen lukitusruuvi*
27 Ympyräohjaimella varustettu suuntaisohjain*
28 Ympyräohjaimen keskiökärki
*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi- mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas- tamme.
Suomi | 79
Tekniset tiedot
| Pistosaha | PST 18 LI | |
| Tuotenumero | 3 603 K11 0.. | |
| Nimellisjännite | V= | 18 |
| Iskuluvun säätö | ● | |
| Heiluriliike | ● | |
| Tyhjäkäyntiiskuluku n_0 | min ^-1 | 0–2 400 |
| Isku | mm | 20 |
| suurin sahaussyvyys | ||
| – puuhun | mm | 80 |
| – alumiiniin | mm | 12 |
| – teräkseen (seostamaton) | mm | 5 |
| Sahauskulma (vasen/oikea) maks. | ° | 45 |
| Paino vastaa | ||
| EPTA-Procedure 01/2003 | kg | 1,9 |
| Sallittu ympäristön lämpötila | ||
| – ladattaessa | °C | 0...+45 |
| – käytössä ^1) ja säilytyksessä | °C | -20...+50 |
| Suositellut akut | PBA 18V...VPBA 18V...W | |
| Suositellut latauslaitteet | AL 22..CVAL 18..CV | |
| 1) rajoitettu tehokkuus, kun lämpötilat <0 °C | ||
Melu-/tärinätiedot
Melun mittausarvot on määritetty EN 60745-2-11 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 81 dB(A); äänen tehotaso 92 dB(A). Epävarmuus K = 3 dB.
Käytä kuulonsuojaimia!
Värähtelyn yhteisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan:
lastulevyn sahaus: a_h=8 m/s^2 , K=1,5 m/ s^2 ,
Metallilevyn sahaus: a_h=5 m/s^2, K=1,5 m/s^2 .
Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.
Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.
Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi-tusta.
Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.
Standardinmukaisuusvakuutus
CE
Vakuutamme yksinomaisella vastuulla, että kohdassa "Tekniset tiedot" kuvattu tuote vastaa direktiivien 2009/125/EY (asetus 1194/2012), 2011/65/EU, 19. huhtikuuta 2016 asti: 2004/108/EY, 20. huhtikuuta 2016 alkaen: 2014/30/EU ja direktiivin, 2006/42/EY kaikkia asiaankuuluvia vaatimuk-sia ja direktiiveihin tehtyjä muutoksia ja on seuraavien standardien mukainen: EN 60745-1, EN 60745-2-11.
Tekninen tiedosto (2006/42/EY):
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Helmut Heinzelmann
Irrota aina akku sähkötyökalusta ennen kaikkia laittee-seen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muu-toin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
Akun lataus (katso kuva A)
- Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet on sovitettu sähkötyökalussasi käytettävälle litiumioniakulle.
Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön- ottoa ladata täyteen latauslaitteessa.
Litiumioniakkua voidaan ladata milloin vain lyhentämättä akun elinikää. Latauksen keskeytys ei vaurioita akkua.
Litiumioniakku on suojattu syväpurkausta vastaan "elektronisen kennojen suojauksen (ECP)" avulla. Akun tyhjetessä suojakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää liiku.
- Älä enää paina käynnistyskytkintä sähkötyökalun automaattisen poiskytkennän jälkeen. Akku saattaa vahingoittua.
Irrota akku 4 painamalla lukkopainiketta 5 ja vetämällä akku ylöspäin ulos sähkötyökalusta. Älä käytä voimaa tähän.
Ota huomioon hävitysohjeet.
Sahanterän asennus/vaihto
Käytä suojakäsineitä sahanterää asentaessasi. Sahanterää kosketettaessa on olemassa loukkaantumisvaara.
Sahanterän valinta
Löydät katsauksen suositeltavista sahanteristä tämän ohjeen lopusta. Asenna ainoastaan yksinokkavarrella (T-varsi) tai 1/4"-yleisvarrella (U-varsi) varustettuja sahanteriä. Valitun sahanterän ei tulisi olla kyseisen sahaustyön tarvetta pitempi. Käytä jyrkkien kaarteiden sahaamiseen kapeaa sahanterää.
80|Suomi
Sahanterän asennus (katso kuva B)
▶ Puhdista sahanterän runko ennen asennusta. Likaista runkoa ei voi kiinnittää hyvin.
Poista suojakupu 11 tarvittaessa (katso "Suojakupu").
Työnnä sahanterän pidike 17 nuolen suuntaan ylöspäin. Työnnä sahanterä 14, hampaat leikkuusuunnassa. sahante-ränpidikkeeseen lukkiutumiseen asti.
Tarkista sahanterää asennettaessa, että sahanterän selkä asettuu ohjainrullan 12 uraan.
▶ Tarkista, että sahanterä on tiukasti paikallaan. Löysä sahanterä voi irrota ja vahingoittaa sinua.
Sahanterän irrotus (katso kuva C)
Työnnä sahanterän pidike 17 nuolen suuntaan ylöspäin ja irrota sahanterä 14.
Sahanterien säilytyskotelo (katso kuva D)
Sahanterien säilytyskotelossa 8 voit säilyttää jopa kuutta jopa 110 mm pituista sahanterää. Aseta sahanterien yksinokkavarsi (T-vari) sahanterien säilytyskotelossa sitä varten olevaan syvennykseen. Jopa kolme sahanterää voi olla päällekkäin.
Sulje sahanterien säilytyskotelo ja työnnä se vasteeseen asti jalkalevyn 9 aukkoon.
Repimissuoja (katso kuva E)
Repimissuoja 20 (lisätarvike) voi estää pinnan repeytymisen puuta sahattaessa. Repimissuojaa voidaan käyttää vain määrätyn mallisten sahanterien kanssa ja ainoastaan 0° asteen sahauskulmalla. Jalkalevyä 9 ei saa asettaa taakse reunan läheltä sahausta varten repimissuoja käytettäessä.
Paina repimissuoja 20 altapäin jalkalevyyn 9 (kuvan osoittamalla tavalla, lovi ulöspäin).
Sahausviivavalvonta "Cut Control"
Sahausviivavalvonta "Cut Control" mahdollistaa sähkötyöka-lun tarkan ohjauksen työkappaleeseen piirrettyä sahausviivaa pitkin. "Cut Control" rakennussarjaan kuuluu sahausmerkein varustettu tarkkailuikkuna 15 ja kanta, 13 sähkötyökaluun kiinnitystä varten.
Kiinnitä "Cut Control" jalkalevyyn (katso kuva F)
Paina "Cut Control" 15 in tarkkailuikkuna kiinni kannan 13 pitimiin. Paina sitten kantaa kevyesti yhteen ja saata se lukkiutumaan jalkalevyn 9 ohjaukseen 21.
Pölyn ja lastun poistoimu
▶ Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.
Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käytettyjen lisääineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.
- Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista.
- Huolehdi työkohteen hyvästä tuuletuksesta.
- Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.
Ota huomioon maassasi voimassaolevat säännökset koski- en käsiteltäviä materiaaleja.
▶ Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan.
Suojakupu (katso kuvat G - H)
Asenna suojakupu 11, ennen kuin liität sähkötyökalusi pölynimujärjestelmään.
Aseta suojakupu 11 sähkötyökaluun niin, että keskimmäinen pidike lukkiutuu kosketussuojaan 16 ja kaksi ulompaa pidikettä kotelon aukkoihin.
Poista suojakupu 11 töissä ilman pölynimua sekä jiirisahauksia varten. Tee tämä painamalla yhteen suojakupua ulompien pidikkeiden korkeudella ja vetämällä irti kupu eteenpäin.
Pölynimun liitäntä
Työnnä imuletku 6 (lisätarvike) imunysään 7. Yhdistä imuletku 6 pölynimuriin (lisätarvike). Katsauksen liittämisestä eri pölynimureihin löydät tämän ohjeen lopusta.
Asenna mahdollisuuksien mukaan repimissuoja 20 optimaali- sen poistoimun takia.
Pölynimurin tulee soveltua työstettävälle materiaalille.
Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin.
Käyttö
Käyttömuodot
Irrota aina akku sähkötyökalusta ennen kaikkia laittee-seen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muu-toin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
Heiluriliikkeen säätö
Neljässä portaassa asetettava heiluriliike mahdollistaa työstettävän materiaalin leikkausnopeuden, sahaustehon ja sahausjäljen optimaalisen sovituksen.
Säätövivun 10 avulla voit säätää heiluriliikkeen myös käytön aikana.
ei heiluriliikettä pieni heiluriliike keskisuuri heiluriliike suuri heiluriliike
Optimaalisen heiluriasennon jokaiseen käyttöön löydät käytännön kokein. Seuraavaa suositellaan:
- Mitä pienemmän heiluriasennon valitset tai kytkemällä heiluriliike pois, sitä hienomman ja puhtaamman sahausjäljen saat.
- Kytke pois heiluriliike työstäessäsi ohutta materiaalia (esim. peltiä).
- Työskentele pienellä heiluriliikkeellä kovissa aineissa (esim. teräs).
- Käytä suurinta heiluriliikettä sahatessasi pehmeitä aineita ja puuta syiden suunnassa.
Suomi | 81
Jiirikulman asetus (katso kuva I)
Jalkalevyä 9 voidaan kääntää oikealle tai vasemmalle jiirikulmia varten aina 45° astetta asti.
- Poista suojus 11 ja imunysä 7.
- Vedä sahanterien säilytyskotelo 8 irti jalkalevystä 9.
- Höllää ruuvia 23 ja työnnä jalkalevyä 9 kevyesti imunysän 7 suuntaan.
- Täsmällisen jiirikulman asetusta varten on jalkalevyssä oikealla ja vasemmalla rasterit kohdissa 0°, 22,5° ja 45°. Käännä jalkalevy 9 asteikkoa 22 käyttäen haluttuun asentoon. Muut jiirikulmat voidaan asettaa kulmamitan avulla.
- Työnnä tämän jälkeen jalkalevy 9 vasteeseen asti sahante-rän 14 suuntaan.
- Kiristä ruuvi 23 uudelleen.
Suojakupua 11, imunysää 7 ja repimissuojaa 20 ei voi käyttää jiirisahauksissa.
Sahausviivavalvonta viistosahauksissa (katso kuva J)
Sahausviivavalvontaa varten on "Cut Control"-tarkkailuikkunassa 15 merkki 24 suorakulmaista 0° sahausta varten ja merkki 25 sekä oikealle että vasemmalle kallistuvaa 45° viistosahausta varten, asteikon 22 mukaan.
0° ja 45° jiirikulman sahausmerkki saadaan verrannollisesti. Ne voidaan lisäksi merkitä "Cut Control"-tarkkailuikkunaan 15 ei-pysyvällä merkillä, joka on helppo taas poistaa.
Mittatarkkoja töitä varten kannattaa suorittaa koesahaus.
Jalkalevyn siirtäminen (katso kuva I)
Reunan läheltä sahausta varten voit siirtää jalkalevyä 9 taaksepäin.
Höllää ruuvia 23 ja työnnä jalkalevy 9 vasteeseen asti imunysän 7 suuntaan.
Kiristä ruuvi 23 uudelleen.
Sahaus siirretyllä jalkalevyllä 9 on mahdollista vain jiirikulman ollessa 0°. Sen lisäksi ei saa käyttää "Cut Control"-sahausviivavalvontaa kannan 13, ympyräohjaimella varustetun suuntaisohjaimen 27 (lisätarvike) tai repimissuojan 20 kanssa.
Käyttöönotto
Akun asennus
Käytä vain alkuperäisiä Bosch-litiumioniakkuja, joiden jännite vastaa sähkötyökalusi tyyppikilvessä olevaa jännitettä. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
Käynnistys ja pysäytys
Sähkötyökalun käyttöönotto painamalla ensin käynnistysvarmistinta 1 ja painamalla samalla käynnistyskytkintä 2 sekä pitämällä se painettuna.
Lamppu 18 palaa, kun käynnistyskytkintä 2 painetaan vähän tai kokonaan pohjaan ja mahdollistaa ruuvauskohdan valaisun epäsuotuisissa valo-losuhteissa.
Sähkötyökalu pysähtyy, kun päästät käynnistyskytkimen 2 vapaaksi.
Huomio: Turvallisuussyistä laitteen käynnistyskytkintä 2 ei voida lukita, vaan sitä on painettava koko käytön ajan.
Käynnistä energiansäästön takia sähkötyökalu vain, kun käytät sitä.
Iskuluvun säätö
Painamalla käynnistyskytkintä 2 enemmän tai vähemmän voit portaattomasti säätää käynnissä olevan sähkötyökalun iskulukua.
Käynnistyskytkimen 2 kevyt painallus aikaansaa alhaisen is- kuluvun. Paineen kasvaessa nousee iskuluku.
Tarvittava iskuluku riippuu materiaalista ja työolosuhteista ja se voidaan määrittää käytännön kokein.
Suosittelemme alentamaan iskulukua, kun sahanterä asetetaan työkappaletta vasten sekä sahattaessa muovia tai alumii-nia.
Jos työskentelet pitkään pinellä iskuluvulla, saattaa sähkötyökalu kuumeta. Poista sahanterä ja anna sähkötyökalun käydä n. 3 min. täydellä kierrosluvulla.
Akun lataustilan näyttö
Akun lataustilan näyttö 3 osoittaa akun lataustilan 3 vihreällä LED:illä, käynnissä olevassa sähkötyökalussa.
| LED | Kapasiteetti |
| 3 vihreä LED palaa jatkuvasti | ≥ 66 % |
| 2 vihreä LED palaa jatkuvasti | 34 – 65 % |
| 1 vihreä LED palaa jatkuvasti | 11 – 33 % |
| hidas vilkkuminen 1 vihreä LED | ≤ 10 % |
Lämpötilasta riippuvainen ylikuormitussuoja
Määräystenmukaisessa käytössä ei sähkötyökalua voida yli- kuormittaa. Liallisessa kuormituksessa tai akun luvalliselta lämpötila-alueelta poikettaessa kierrosluku laskee tai sähkö- työkalu kytkeytyy pois päältä. Kun kierrosluku on pienentynyt, sähkötyökalu toimii taas täydellä kierrosluvulla vasta akun saavutettua sallitun lämpötilan tai kuorman pienennyt- tyä. Automattisen poiskytkennän sattuessa, kytke sähkötyö- kalu pois päältä, anna akun jäähtyä ja kytke sitten sähkötyöka- lu uudelleen päälle.
Akun lataustilan näytön 3 3 LEDiä vilkkuu nopeasti, jos akun lämpötila on käyttölämpötila-alueen -20 - +50 °C ulkopuo-lella ja/tai ylikuormitussuoja on lauennut.
Syväpurkaussuoja
Litiumioniakku on suojattu syväpurkausta vastaan "elektronisen kennojen suojauksen (ECP)" avulla. Akun tyhjetessä suojakytkentä pysäyttää sähkötyökalun: Vaihtotyökalu ei enää liiku.
Työskentelyohjeita
Käytä pienten tai ohuiden työkappaleiden työstöön aina tukevaa alustaa tai saha-asemaa (Bosch PLS 300).
Upposahaus (katso kuva K)
Ainoastaan pehmeitä materiaaleja, kuten puuta, kipsikartonkia ja vastaavaa saa työstää upotussahausmenetelmällä!
Käytä upposahaukseen vain lyhyitä sahanteriä. Upposahaus on mahdollista vain jiirikulman ollessa 0°.
82 | Suomi
Aseta sähkötyökalun jalkalevyn 9 etureuna työkappaletta vasten ilman, että sahanterä 14 koskettaa työkappaletta, ja käynnistä saha. Valitse sähkötyökaluissa, joissa on iskuluvun sää- tömahdollisuus, suurin iskuluku. Paina sähkötyökalua tiukasti työkappaletta vasten ja upota hitaasti sahanterä työkappalee-seen.
Heti jalkalevyn 9 koskettaessa työkappaletta koko pinnallaan, jatkat sahaamista haluttua sahausviivaa pitkin.
Ympyräohjaimella varustettu suuntaisohjain (lisätarvike)
Kun työskennellään ympyräohjaimella varustetulla suuntaisohjaimella 27 (lisätarvike) saa työkappaleen paksuus olla korkeintaan 30 mm.
Poista "Cut Control" 13-kanta jalkalevystä 9. Paina kantaa kevyesti yhteen ja poista se ohjauksesta 21.
Samansuuntaiset sahaukset (katso kuva L): Höllää lukitusruuvia 26 ja työnnä suuntaisohjaimen asteikko ohjaimen 21 läpi jalkalevyyn. Aseta haluttu sahausleveys asteikkoon jalkalevyn sisäreunan avulla. Kierrä lukitusruuvi 26 kiinni.
Ympyräsahaukset (katso kuva M): Poraa sahausviivaan sa- hattavan ympyrän sisäpuollele reikä, joka on riittävän suuri sahanterän läpivientiä varten. Työstä reikää jyrsimellä tai vii- lalla, jotta sahanterä voi olla tasaisesti kiinni sahausviivassa. Aseta lukitusruuvi 26 suuntaisohjaimen toiselle puolelle.
Työnnä suuntaisohjaimen asteikko jalkalevyn ohjauksen 21 läpi. Poraa reikä työkappaleeseen sahattavan aukon keskelle. Työnnä keskiöintikärki 28 suuntaisohjaimen sisemmän aukon kautta porattuun reikään. Aseta säde asteikkoon jalkalevyn sisäreunan avulla. Kiristä lukitusruuvi 26.
Jäähdytys-/voiteluaineet
Metallia sahattaessa, tulisi materiaalin kuumenemisen takia sahausviivaa pitkin käyttää jäähdytys- tai voiteluainetta.
Hoito ja huolto
Huolto ja puhdistus
- Irrota aina akku sähkötyökalusta ennen kaikkia laittee-seen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
- Pidä aina sähkötyökalua ja sähkötyökalun tuuletusau-kot puhtaina, jotta voit työskennellä hyvin ja turvallisesti.
Jos akku ei enää toimi, käänny Bosch-sopimushuollon puoleen.
Puhdista sahanterän pidikettä säännöllisesti. Poista sahante-rä sähkötyökalusta ja koputa sähkötyökalua kevyesti tasaista pintaa vasten.
Sähkötyökalun voimakas likaantuminen saattaa johtaa toimintahäiriöihin. Älä siksi sahaa voimakkaasti pölyäviä aineita pään yläpuolella, altapäin.
Voitele ohjainrullaa 12 silloin tällöin öljypisaralla.
Tarkista ohjainrullaa 12 säännöllisesti. Jos ohjainrulla on loppuun kulunut, tulee antaa valtuutetun Bosch-huoltopisteen vaihtaa tilalle uusi.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:
www.bosch-pt.com
Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi
Kuljetus
Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman erikoistoimenpiteitä.
Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolinta) on noudatettava pakkausta ja merkintää koskevia erikoisvaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomasti käytettävä vaara-aineasiantuntijaa.
Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teippaa avoimet liittimet ja pakkaa akku niin, että se ei pääse liikkumaan pakkauksessa.
Ota myös huomioon mahdolliset tarkemmat kansalliset mää- räykset.
Hävitys
Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu-lee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!
Vain EU-maita varten:
Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.
Akut/paristot:
Litiumioni:
Katso ohjeita kappaleessa "Kuljetus", sivu 82.
Oikeus teknisiin muutoksiin pidätetään.
Ελληνικά | 83
