KÄYTTÖOHJE PST8500PEL BOSCH

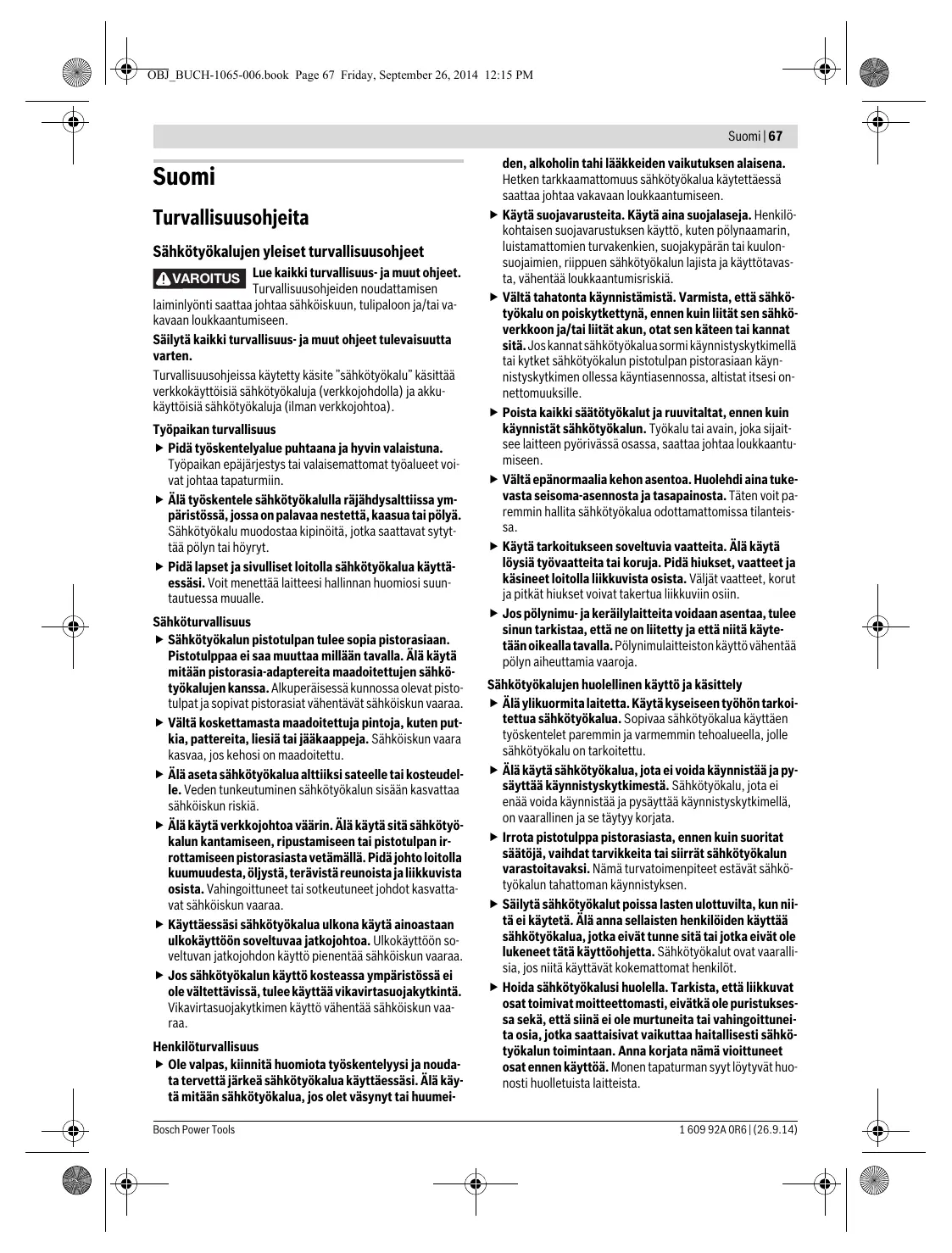

OBJ_BUCH-1065-006.book Page 67 Friday, September 26, 2014 12:15 PM Suomi | 67

Suomi Turvallisuusohjeita Sähkötyökalujen yleiset turvallisuusohjeet VAROITUS Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa). Työpaikan turvallisuus  Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.  Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.  Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan huomiosi suuntautuessa muualle. Sähköturvallisuus  Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.  Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.  Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.  Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.  Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.  Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa. Henkilöturvallisuus  Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiBosch Power Tools

den, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.  Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukkaantumisriskiä.  Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.  Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.  Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.  Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.  Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja. Sähkötyökalujen huolellinen käyttö ja käsittely  Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.  Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.  Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.  Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.  Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.

1 609 92A 0R6 | (26.9.14)

OBJ_BUCH-1065-006.book Page 68 Friday, September 26, 2014 12:15 PM

68 | Suomi  Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.  Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön saattaa johtaa vaarallisiin tilanteisiin.

Huolto  Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Laite on tukevalla alustalla tarkoitettu sahaamaan katkosahauksia ja aukkoja puuhun, muoviin, metalliin, keramiikkalaattoihin ja kumiin. Se soveltuu suoriin ja kaareviin sahauksiin jopa 45° asteen jiirikulmalla. Sahanteräsuositukset tulee ottaa huomioon.

Pistosahojen turvallisuusohjeet  Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, jossa käyttötarvike saattaa osua piilossa oleviin sähköjohtoihin tai laitteen omaan virtajohtoon. Kosketus jännitteiseen johtoon voi tehdä myös laitteen metalliosat jännitteisiksi ja johtaa sähköiskuun.  Pidä kädet loitolla sahauskohdasta. Älä pane käsiä työkappaleen alle. Sahanterää kosketettaessa on olemassa loukkaantumisvaara.  Vie ainoastaan käynnissä oleva sähkötyökalu työkappaletta vasten. Muussa tapauksessa on olemassa takaiskun vaara vaihtotyökalun tarttuessa työkappaleeseen.  Tarkista, että jalkalevy 6 tukee työkappaleeseen sahattaessa. Kallistunut sahanterä voi katketa tai aiheuttaa takaiskun.  Pysäytä työvaiheen jälkeen sähkötyökalu ja vedä sahanterä ulos urasta vasta tämän jälkeen, sahanterän pysähdyttyä. Täten menetellen vältät takaiskun ja voit turvallisesti asettaa sähkötyökalun käsistäsi.  Käytä yksinomaan virheettömiä, moitteettomassa kunnossa olevia sahanteriä. Taipuneet tai tylsät sahanterät voivat katketa, vaikuttaa kielteisesti sahausjälkeen tai aiheuttaa takaiskun.  Älä jarruta sahanterää laitteen pysäyttämisen jälkeen painamalla sitä sivuttain. Sahanterä saattaa vahingoittua, katketa tai aiheuttaa takaiskun.  Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.  Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin kiinnitetty työkappale pysyy tukevammin paikoillaan kuin kädessä pidettynä.  Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen.

1 609 92A 0R6 | (26.9.14)

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Määräyksenmukainen käyttö

Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan. 1 Käynnistyskytkimen lukitus 2 Käynnistyskytkin 3 Imuletku* 4 Imunysä 5 Sahanterien säilytyskotelo 6 Jalkalevy 7 Heiluriliikkeen säätövipu 8 Purunpuhalluslaitteen kytkin 9 Poistoimun suojakupu 10 Sahausviivavalvonnan ”Cut Control” kanta 11 Sahausviivavalvonnan ”Cut Control” tarkkailuikkuna 12 Kahva (eristetty kädensija) 13 Sahanterän kiinnitys 14 Ohjainrulla 15 Sahanterä* 16 Repimissuoja* 17 Lisätarvikeliitin 18 Kosketussuoja 19 Ruuvi 20 Jiirikulma-asteikko 21 Sahausmerkki 0° 22 Sahausmerkki 45° *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

OBJ_BUCH-1065-006.book Page 69 Friday, September 26, 2014 1:57 PM Suomi | 69

Tekniset tiedot Pistosaha Tuotenumero Sahausviivavalvonta ”Cut Control” Iskuluvun säätö Heiluriliike Ottoteho Antoteho Tyhjäkäyntiiskuluku n0 Isku suurin sahaussyvyys – puuhun – alumiiniin – teräkseen (seostamaton) Sahauskulma (vasen/oikea) maks. Paino vastaa EPTA-Procedure 01/2003 Suojausluokka

Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella.

Standardinmukaisuusvakuutus

Melun mittausarvot on määritetty EN 60745-2-11 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 85 dB(A); äänen tehotaso 96 dB(A). Epävarmuus K=3 dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epävarmuus K mitattuna EN 60745 mukaan: lastulevyn sahaus: ah =13 m/s2, K=3 m/s2, Metallilevyn sahaus: ah =7 m/s2, K=1,5 m/s2. Näissä ohjeissa mainittu värähtelytaso on mitattu normissa EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla käyttötarvikkeilla tai riittämättömästi huollettuna, silloin värähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä, työprosessien organisointi.

Vakuutamme yksinomaisella vastuulla, että kohdassa ”Tekniset tiedot” kuvattu tuote vastaa direktiivien 2011/65/EU, 2014/30/EU, 2006/42/EY kaikkia asiaankuuluvia vaatimuksia ja direktiiveihin tehtyjä muutoksia ja on seuraavien standardien mukainen: EN 60745-1, EN 60745-2-11. Tekninen tiedosto (2006/42/EY): Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9

Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 24.09.2014

Asennus  Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Sahanterän asennus/vaihto  Käytä suojakäsineitä sahanterää asentaessasi. Sahanterää kosketettaessa on olemassa loukkaantumisvaara. Sahanterän valinta Löydät katsauksen suositeltavista sahanteristä tämän ohjeen lopusta. Asenna ainoastaan yksinokkavarrella (T-varsi) tai 1/4"-yleisvarrella (U-varsi) varustettuja sahanteriä. Valitun sahanterän ei tulisi olla kyseisen sahaustyön tarvetta pitempi. Käytä jyrkkien kaarteiden sahaamiseen kapeaa sahanterää.

1 609 92A 0R6 | (26.9.14)

OBJ_BUCH-1065-006.book Page 70 Friday, September 26, 2014 12:15 PM

70 | Suomi Sahanterän asennus (katso kuva A1)  Puhdista sahanterän runko ennen asennusta. Likaista runkoa ei voi kiinnittää hyvin. Poista suojakupu 9 tarvittaessa (katso ”Suojakupu”). Työnnä sahanterän pidike 13 nuolen suuntaan ylöspäin. Työnnä sahanterä 15, hampaat leikkuusuunnassa. sahanteränpidikkeeseen lukkiutumiseen asti. Tarkista sahanterää asennettaessa, että sahanterän selkä asettuu ohjainrullan 14 uraan.  Tarkista, että sahanterä on tiukasti paikallaan. Löysä sahanterä voi irrota ja vahingoittaa sinua. Sahanterän irrotus (katso kuva A2) Työnnä sahanterän pidike 13 nuolen suuntaan ylöspäin ja irrota sahanterä 15. Jos sahanterä on tiukassa sitä poistettaessa, aseta säätövipu 7 suurimmalle heiluriliikkeelle ja paina sahanterän kiinnitystä 13 vähän eteenpäin (maks. 2 mm). Sahanterien säilytyskotelo (katso kuva B) (PST 800 PEL/PST 8000 PEL/PST 8500 PEL) Sahanterien säilytyskotelossa 5 voit säilyttää jopa kuutta jopa 110 mm pituista sahanterää. Aseta sahanterien yksinokkavarsi (T-varsi) sahanterien säilytyskotelossa sitä varten olevaan syvennykseen. Jopa kolme sahanterää voi olla päällekkäin. Sulje sahanterien säilytyskotelo ja työnnä se vasteeseen asti jalkalevyn 6 aukkoon.

Repimissuoja (katso kuva C) Repimissuoja 16 (lisätarvike) voi estää pinnan repeytymisen puuta sahattaessa. Repimissuojaa voidaan käyttää vain määrätyn mallisten sahanterien kanssa ja ainoastaan 0° asteen sahauskulmalla. Jalkalevyä 6 ei saa asettaa taakse reunan läheltä sahausta varten repimissuoja käytettäessä. Paina repimissuoja 16 altapäin jalkalevyyn 6.

tettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria. Ota huomioon maassasi voimassaolevat säännökset koskien käsiteltäviä materiaaleja.  Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Suojakupu (katso kuvat E–F) (PST 800 PEL/PST 8000 PEL/PST 8500 PEL) Asenna suojakupu 9, ennen kuin liität sähkötyökalusi pölynimujärjestelmään. Aseta suojakupu 9 sähkötyökaluun niin, että keskimmäinen pidike lukkiutuu kosketussuojaan 18 ja kaksi ulompaa pidikettä kotelon aukkoihin. Poista suojakupu 9 töissä ilman pölynimua sekä jiirisahauksia varten. Tee tämä painamalla yhteen suojakupua ulompien pidikkeiden korkeudella ja vetämällä irti kupu eteenpäin. Pölynimun liitäntä Työnnä imuletku 3 (lisätarvike) imunysään 4. Yhdistä imuletku 3 pölynimuriin (lisätarvike). Katsauksen liittämisestä eri pölynimureihin löydät tämän ohjeen lopusta. Kytke pois lastunpuhalluslaite, jos olet liittänyt pölynimulaitteen (katso ”Purunpuhalluslaite”). Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin.

Sahausviivavalvonta ”Cut Control” (PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.

Sahausviivavalvonta ”Cut Control” mahdollistaa sähkötyökalun tarkan ohjauksen työkappaleeseen piirrettyä sahausviivaa pitkin. ”Cut Control” rakennussarjaan kuuluu sahausmerkein varustettu tarkkailuikkuna 11 ja kanta, 10 sähkötyökaluun kiinnitystä varten.

Heiluriliikkeen säätö Neljässä portaassa asetettava heiluriliike mahdollistaa työstettävän materiaalin leikkausnopeuden, sahaustehon ja sahausjäljen optimaalisen sovituksen. Säätövivun 7 avulla voit säätää heiluriliikkeen myös käytön aikana. ei heiluriliikettä pieni heiluriliike keskisuuri heiluriliike suuri heiluriliike

Kiinnitä ”Cut Control” jalkalevyyn (katso kuva D) Paina ”Cut Control”-tarkkailuikkuna 11 kiinni kannan 10 pitimiin. Paina sitten kantaa kevyesti yhteen ja saata se lukkiutumaan jalkalevyn lisätarvikeliittimeen 17.

Pölyn ja lastun poistoimu  Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäispölyt ja metallipölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisina, eritoten yhdessä puukäsittelyssä käy-

1 609 92A 0R6 | (26.9.14)

Optimaalisen heiluriasennon jokaiseen käyttöön löydät käytännön kokein. Seuraavaa suositellaan: – Mitä pienemmän heiluriasennon valitset tai kytkemällä heiluriliike pois, sitä hienomman ja puhtaamman sahausjäljen saat. – Kytke pois heiluriliike työstäessäsi ohutta materiaalia (esim. peltiä).

OBJ_BUCH-1065-006.book Page 71 Friday, September 26, 2014 12:15 PM Suomi | 71 – Työskentele pienellä heiluriliikkeellä kovissa aineissa (esim. teräs). – Käytä suurinta heiluriliikettä sahatessasi pehmeitä aineita ja puuta syiden suunnassa. Jiirikulman asetus (katso kuva G) Jalkalevyä 6 voidaan kääntää oikealle tai vasemmalle jiirikulmia varten aina 45° astetta asti. Suojakupua 9 ja repimissuojaa 16 ei voi käyttää jiirisahauksissa. Poista tarvittaessa suojakupu 9 (katso ”Suojakupu”, sivu 70) ja poista repimissuoja 16 (katso ”Repimissuoja”, sivu 70). Vedä sahanterien säilytyskotelo 5 irti jalkalevystä 6 (PST 800 PEL/PST 8000 PEL/PST 8500 PEL). Höllää ruuvia 19 ja työnnä jalkalevyä 6 kevyesti imunysän 4 suuntaan. Täsmällisen jiirikulman asetusta varten on jalkalevyssä oikealla ja vasemmalla rasterit kohdissa 0°, 22,5° ja 45°. Käännä jalkalevy 6 asteikkoa 20 käyttäen haluttuun asentoon. Muut jiirikulmat voidaan asettaa kulmamitan avulla. Työnnä tämän jälkeen jalkalevy 6 vasteeseen asti sahanterän 15 suuntaan. Kiristä ruuvi 19 uudelleen. Sahausviivavalvonta viistosahauksissa °

Sahausviivavalvontaa varten on ”Cut Control”-tarkkailuikkunassa 11 merkki 21 suorakulmaista 0° sahausta varten ja merkki 22 sekä oikealle että vasemmalle kallistuvaa 45° viistosahausta varten, asteikon 20 mukaan. 0° ja 45° jiirikulman sahausmerkki saadaan verrannollisesti. Ne voidaan lisäksi merkitä ”Cut Control”-tarkkailuikkunaan 11 ei-pysyvällä merkillä, joka on helppo taas poistaa. Mittatarkkoja töitä varten kannattaa suorittaa koesahaus. Jalkalevyn siirtäminen (katso kuva G) Reunan läheltä sahausta varten voit siirtää jalkalevyä 6 taaksepäin. Höllää ruuvia 19 ja työnnä jalkalevy 6 vasteeseen asti imunysän 4 suuntaan. Kiristä ruuvi 19 uudelleen. Sahaaminen siirretyllä jalkalevyllä 6 on mahdollista vain jiirikulman ollessa 0°. Sen lisäksi ei saa käyttää ”Cut Control”-sahausviivavalvontaa yhdessä kannan 10 tai repimissuojan 16 kanssa.

Purunpuhalluslaite Purunpuhalluslaitteen ilmavirran avulla 8 voidaan sahausviiva pitää vapaana puruilta. Purunpuhalluslaitteen kytkentä: Kun työskentelet voimakkaalla lastunmuodostuksella puussa, muovissa tai vastaavassa tulee kytkintä 8 siirtää imunysän suuntaan. Purunpuhalluslaitteen poiskytkentä: Työnnä kytkin 8 sahanterän suuntaan, kun työstät metallia ja kun pölyn poistoimu on liitettynä.

Käyttöönotto  Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Käynnistys ja pysäytys Käynnistä energiansäästön takia sähkötyökalu vain, kun käytät sitä. Käynnistä sähkötyökalu painamalla käynnistyskytkintä 2. Lukitse käynnistyskytkin 2 pitämällä se painettuna ja työntämällä lukitus 1 oikealle tai vasemmalle. Pysäytä sähkötyökalu päästämällä käynnistyskytkin 2 vapaaksi Jos käynnistyskytkin 2 on lukittuna painat sitä ensin ja päästät sitten vapaaksi. Iskuluvun säätö Painamalla käynnistyskytkintä 2 enemmän tai vähemmän voit portaattomasti säätää käynnissä olevan sähkötyökalun iskulukua. Jos käynnistyskytkin 2 on lukittuna ei iskuluvun alentaminen ole mahdollista. Tarvittava iskuluku riippuu materiaalista ja työolosuhteista ja se voidaan määrittää käytännön kokein. Suosittelemme alentamaan iskulukua, kun sahanterä asetetaan työkappaletta vasten sekä sahattaessa muovia tai alumiinia. Jos työskentelet pitkään pinellä iskuluvulla, saattaa sähkötyökalu kuumeta. Poista sahanterä ja anna sähkötyökalun käydä n. 3 min. täydellä kierrosluvulla.

Työskentelyohjeita  Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.  Käytä pienten tai ohuiden työkappaleiden työstöön aina tukevaa alustaa tai saha-asemaa (Bosch PLS 300). Sahaa kohtuullisella paineella, optimaalisen ja tarkan sahaustuloksen saavuttamiseksi. Sahauslinja saattaa olla epätarkka paksun puun (>40 mm) pitkissä suorissa sahauksissa. Tarkkaa sahausta varten suosittelemme tässä tapauksessa Bosch-pyörösahan käyttöä. 1 609 92A 0R6 | (26.9.14)

OBJ_BUCH-1065-006.book Page 72 Friday, September 26, 2014 12:15 PM

72 | Ελληνικά Upposahaus (katso kuva H)  Ainoastaan pehmeitä materiaaleja, kuten puuta, kipsikartonkia ja vastaavaa saa työstää upotussahausmenetelmällä! Käytä upposahaukseen vain lyhyitä sahanteriä. Upposahaus on mahdollista vain jiirikulman ollessa 0°. Aseta sähkötyökalun jalkalevyn 6 etureuna työkappaletta vasten ilman, että sahanterä 15 koskettaa työkappaletta, ja käynnistä saha. Valitse sähkötyökaluissa, joissa on iskuluvun säätömahdollisuus, suurin iskuluku. Paina sähkötyökalua tiukasti työkappaletta vasten ja upota hitaasti sahanterä työkappaleeseen. Heti jalkalevyn 6 koskettaessa työkappaletta koko pinnallaan, jatkat sahaamista haluttua sahausviivaa pitkin. Jäähdytys-/voiteluaineet Metallia sahattaessa, tulisi materiaalin kuumenemisen takia sahausviivaa pitkin käyttää jäähdytys- tai voiteluainetta.

Hoito ja huolto Huolto ja puhdistus  Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä.  Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukot puhtaina, jotta voit työskennellä hyvin ja turvallisesti. Puhdista sahanterän pidikettä säännöllisesti. Poista sahanterä sähkötyökalusta ja koputa sähkötyökalua kevyesti tasaista pintaa vasten. Sähkötyökalun voimakas likaantuminen saattaa johtaa toimintahäiriöihin. Älä siksi sahaa voimakkaasti pölyäviä aineita pään yläpuolella, altapäin.  Käytä vaativissa käyttöolosuhteissa mahdollisuuksien mukaan aina imulaitetta. Puhalla tuuletusaukot puhtaiksi tihein välein ja kytke eteen vikavirtasuojakytkin (PRCD). Metallia työstettäessä sähkötyökalun sisälle saattaa kerääntyä sähköä johtavaa pölyä. Sähkötyökalun suojaeristys saattaa heikentyä. Voitele ohjainrullaa 14 silloin tällöin öljypisaralla. Tarkista ohjainrullaa 14 säännöllisesti. Jos ohjainrulla on loppuun kulunut, tulee antaa valtuutetun Bosch-huoltopisteen vaihtaa tilalle uusi. Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorittaa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvallisuuden vaarantamisen välttämiseksi.

Asiakaspalvelu ja käyttöneuvonta Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä. 1 609 92A 0R6 | (26.9.14)

Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch.fi

Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään.
