PST8500PEL - Stichsäge BOSCH - Kostenlose Bedienungsanleitung

Marke	BOSCH
Modell	PST8500PEL
Produkttyp	Stichsäge
Nennaufnahmeleistung	530 W
Abgegebene Nutzleistung	290 W
Leerlaufhubzahl	500 - 3000 min⁻¹
Hubhöhe	20 mm
Max. Schnitttiefe in Holz	85 mm
Max. Schnitttiefe in Aluminium	12 mm
Max. Schnitttiefe in unlegiertem Stahl	5 mm
Max. Schrägungswinkel	45° (links/rechts)
Gewicht (gemäß EPTA 01/2003)	1,9 kg
Schutzklasse	II (doppelt isoliert)
Schalldruckpegel	85 dB(A)
Schallleistungspegel	96 dB(A)
Vibration (Sägen von Spanplatten)	a_h = 13 m/s², K = 3 m/s²
Vibration (Sägen von Metallblech)	a_h = 7 m/s², K = 1,5 m/s²
Pendelbewegung	Ja, in 4 Stufen einstellbar
Stufenlose Drehzahlregulierung	Ja, stufenlos
Cut Control Schnittlinienkontrolle	Ja
Sägeblattaufbewahrung	Ja, bis zu 6 Sägeblätter
Staubabsaugung	Ja, mit Anschluss
Gebläseeinrichtung	Ja, einstellbar
Splitterfrei-Sägeeinrichtung	Ja (Zubehör)
Stromversorgung	Netz, 230 V (kompatibel 220 V)
Wartung und Reinigung	Regelmäßig die Lüftungsschlitze und den Werkzeugaufnehmer reinigen; die Rollenführung des Sägeblatts einfetten
Ersatzteile und Reparaturfähigkeit	Verfügbar über den Bosch-Kundendienst

Häufig gestellte Fragen - PST8500PEL BOSCH

Wie wechselt man das Sägeblatt an der PST8500PEL?

Zum Wechseln des Sägeblatts schieben Sie den Werkzeugaufnehmer (13) nach oben, stecken Sie das Sägeblatt (15) bis zum Anschlag in den Werkzeugaufnehmer (Zähne in Schnittrichtung), und lassen Sie den Werkzeugaufnehmer los. Achten Sie darauf, dass der Rücken des Sägeblatts in der Nut der Rollenführung des Sägeblatts (14) sitzt. Überprüfen Sie, ob das Sägeblatt sicher eingerastet ist. Zum Entfernen des Sägeblatts schieben Sie den Werkzeugaufnehmer erneut nach oben und nehmen das Sägeblatt heraus. Tragen Sie stets Schutzhandschuhe.

Wie stellt man die Pendelbewegung ein?

Verwenden Sie den Hebel zur Wahl der Pendelbewegung (7), um zwischen 4 Positionen zu wählen: 0 (ohne Pendelhub), 1 (klein), 2 (mittel), 3 (groß). Die Einstellung kann auch während des Betriebs vorgenommen werden. Für präzise Schnitte verwenden Sie eine niedrige oder keine Pendelbewegung. Für weiche Materialien können Sie die maximale Amplitude verwenden.

Wie stellt man den Schrägungswinkel ein?

Lösen Sie die Schraube (19) und schieben Sie die Grundplatte (6) leicht in Richtung des Absaugstutzens. Kippen Sie die Grundplatte gemäß der Skaleneinteilung (20) auf den gewünschten Winkel (0°, 22,5° oder 45° mit voreingestellten Raststellungen). Schieben Sie die Grundplatte bis zum Anschlag in Richtung des Sägeblatts zurück und ziehen Sie die Schraube wieder fest. Für Schrägschnitte entfernen Sie die Abdeckhaube (9) und den Splitterfrei-Sägeeinrichtung (16).

Was ist die Cut Control Schnittlinienkontrolle?

Die Cut Control ist ein Präzisionsführungssystem, mit dem eine auf dem Werkstück markierte Schnittlinie verfolgt werden kann. Es umfasst eine Kontrollleuchte (11) mit Schnittmarkierungen und einen Sockel (10), der auf der Grundplatte befestigt wird. Es erleichtert gerade und schräge Schnitte bis zu 45°.

Wie verwendet man die Staubabsaugung?

Montieren Sie die Abdeckhaube (9) auf das Werkzeug, schließen Sie dann den Absaugschlauch (3) an den Absaugstutzen (4) und an einen geeigneten Staubsauger an. Schalten Sie die Gebläseeinrichtung aus, indem Sie den Schalter (8) während der Absaugung in Richtung des Sägeblatts schieben. Verwenden Sie einen für das bearbeitete Material geeigneten Staubsauger.

Welche Materialien kann man mit der Stichsäge PST8500PEL schneiden?

Diese Stichsäge ist zum Schneiden von Holz (bis 85 mm), Aluminium (bis 12 mm), unlegiertem Stahl (bis 5 mm), Kunststoffen, Gummi und Keramikplatten geeignet. Verwenden Sie das für das jeweilige Material passende Sägeblatt.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie stets Schutzausrüstung: Schutzbrille, Gehörschutz (da der Schallpegel 96 dB(A) erreicht), Handschuhe beim Wechseln des Sägeblatts und eine Atemschutzmaske der Klasse P2 bei der Bearbeitung von Materialien, die gesundheitsschädlichen Staub erzeugen. Verwenden Sie in feuchten Umgebungen einen Fehlerstromschutzschalter (RCD). Halten Sie das Werkzeug an den isolierten Griffflächen.

Wie wartet man die Stichsäge?

Reinigen Sie regelmäßig die Lüftungsschlitze und den Werkzeugaufnehmer. Reinigen Sie den Werkzeugaufnehmer, indem Sie das Sägeblatt entfernen und das Werkzeug leicht auf eine ebene Fläche klopfen. Fetten Sie gelegentlich die Rollenführung des Sägeblatts (14) mit einem Tropfen Öl. Überprüfen Sie regelmäßig den Verschleiß der Rollenführung und lassen Sie sie bei Bedarf von einer autorisierten Bosch-Kundendienststelle austauschen.

Wo finde ich Ersatzteile für die PST8500PEL?

Ersatzteile sind über den Bosch-Kundendienst erhältlich. Sie können online unter www.bosch-pt.de oder www.bosch-pt.com bestellen. Geben Sie bei jeder Bestellung die zehnstellige Sachnummer auf dem Typenschild des Werkzeugs an. In Deutschland kontaktieren Sie den Bosch-Kundendienst unter der Nummer 0711 811 7890.

Welches Zubehör ist bei der Stichsäge PST8500PEL im Lieferumfang enthalten?

Das mitgelieferte Zubehör ist nicht vollständig in der Anleitung beschrieben, aber das Handbuch erwähnt, dass der Splitterfrei-Sägeeinrichtung (16), die Absaughaube (9), der Absaugschlauch (3) und die Cut Control-Vorrichtung verfügbar sind. Eine vollständige Liste des Zubehörs finden Sie im Bosch-Zubehörprogramm.

BEDIENUNGSANLEITUNG PST8500PEL BOSCH

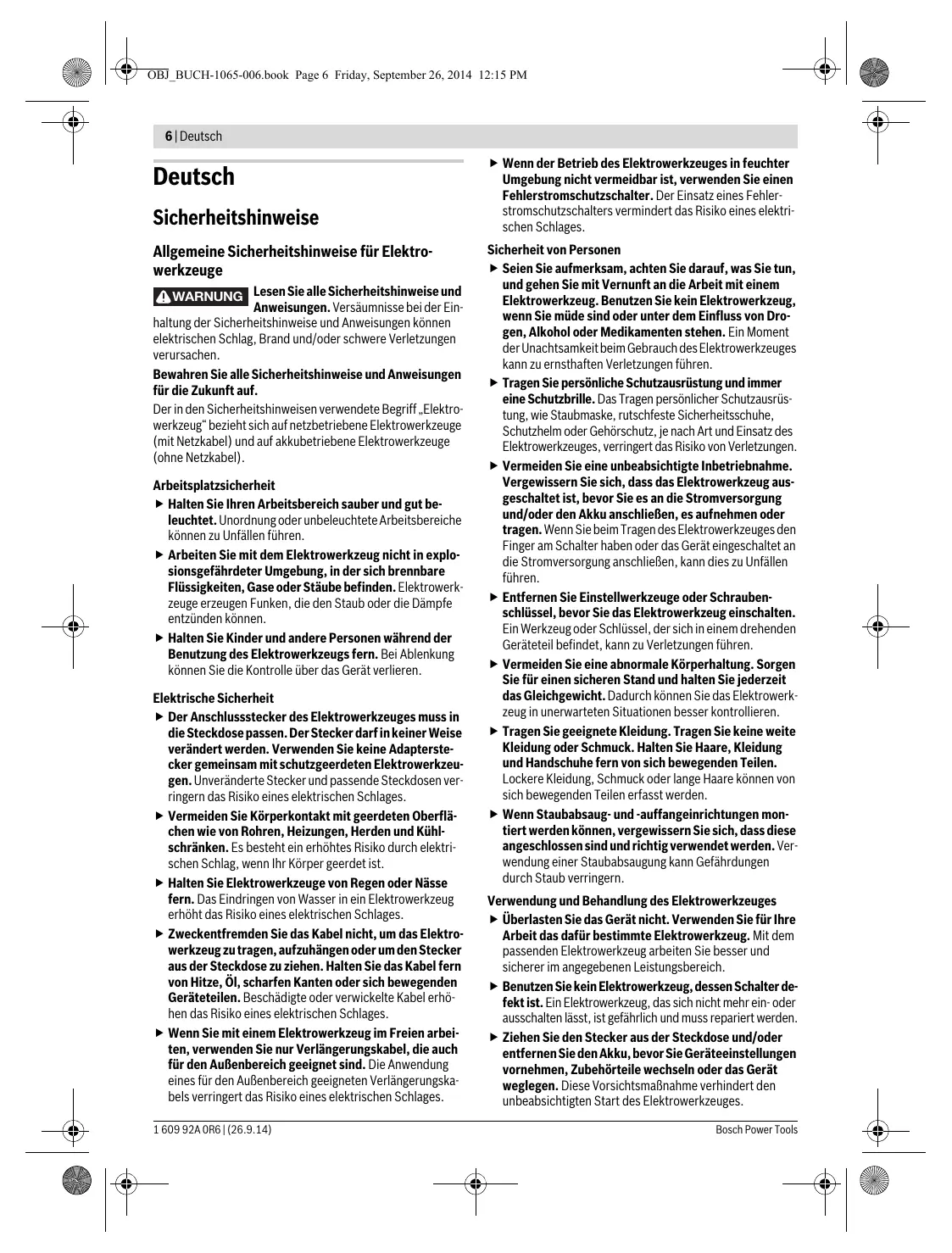

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Haltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. - Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowwerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. ▸ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. ▸ Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. ▸ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. – Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. – Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

▸ Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder die die Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Stichsägen

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr. Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt. Achten Sie darauf, dass die Fußplatte 6 beim Sägen sicher aufliegt. Ein verkantetes Sägeblatt kann brechen oder zum Rückschlag führen. Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn es zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen. Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen. Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.

▷ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen. Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand. Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trennschnitte und Ausschnitte in Holz, Kunststoff, Metall, Keramikplatten und Gummi auszuführen. Es ist geeignet für gerade und kurvige Schnitte mit einem Gehrungswinkel bis 45°. Beachten Sie die Sägeblattempfehlungen.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Arretierung des Ein-/Ausschalters 2 Ein-/Ausschalter 3 Absaugschlauch 4 Absaugstutzen 5 Sägeblattdepot 6 Fußplatte 7 Einstellhebel Pendelung 8 Schalter für Späneblasvorrichtung 9 Abdeckhaube für Absaugung 10 Sockel für Schnittlinienkontrolle „Cut Control“ 11 Sichtfenster für Schnittlinienkontrolle „Cut Control“ 12 Handgriff (isolierte Grifffläche) 13 Sägeblattaufnahme 14 Führungsrolle 15 Sägeblatt 16 Spanreißschutz* 17 Zubehöraufnahme 18 Berührungsschutz 19 Schraube 20 Skala Gehrungswinkel 21 Schnittmarkierung 0° 22 Schnittmarkierung 45°

*Abgebildetes oder beschriebenes Zubehör besteht nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Technische Daten

Stichsäge		PST 750 PE	PST 800 PEL	PST 8000 PEL	PST 8500 PEL
Sachnummer		3 603 CA0 5..	3 603 CA0 1..	3 603 CA0 1..	3 603 CA0 1..
Schnittlinienkontrolle „Cut Control"		-	●	●	●
Hubzahlsteuerung		●	●	●	●
Pendelung		●	●	●	●
Nennaufnahmeleitung	W	530	530	530	530
Abgabeleistung	W	290	290	290	290
Leerlaufhubzahl n0	min-1	500-3000	500-3000	500-3000	500-3000
Hub	mm	20	20	20	20
max. Schnitttiefe
- in Holz	mm	75	80	80	85
- in Aluminium	mm	12	12	12	12
- in Stahl (unlegiert)	mm	5	5	5	5
Schnittwinkel (links/rechts) max.	°	45	45	45	45
Gewicht entsprechend EPTA-Procedure 01/2003	kg	1,9	1,9	1,9	1,9
Schutzklasse		II/II	II/II	II/II	II/II

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend EN 60745-2-11.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 85 dB(A); Schalleistungspegel 96 dB(A). Unsicherheit K = 3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte a_h (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745: Sägen von Spanplatte: a_h = 13m / s²,K = 3m / s² Sägen von Metallblech: a_h = 7m / s²,K = 1,5m / s²

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit entsprechendem Zubehör, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder weniger läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Konformitätserklärung C

Wir erklären in alleiniger Verantwortung, dass das unter "Technische Daten" beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 60745-1, EN 60745-2-11.

Technische Unterlagen (2006/42/EG) bei: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Sägeblatt einsetzen/wechseln

▶ Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr.

Sägeblatt auswählen

Eine Übersicht empfohlener Sägeblätter finden Sie am Ende dieser Anleitung. Setzen Sie nur Sägeblätter mit Einsteckenschaft (T-Schaft) oder mit 1/4"-Universalschaft (U-Schaft)

ein. Das Sägeblatt sollte nicht länger sein, als für den vorgesehenen Schnitt notwendig.

Verwenden Sie für das Sägen enger Kurven ein schmales Sägeblatt.

Sägeblatt einsetzen (siehe Bild A1)

Reinigen Sie den Schaft des Sägeblattes vor dem Einsetzen. Ein verschmutzter Schaft kann nicht sicher befestigt werden.

Nehmen Sie gegebenenfalls die Abdeckhaube 9 ab (siehe "Abdeckhaube").

Schieben Sie die Sägeblattaufnahme 13 in Pfeilrichtung nach oben. Schieben Sie das Sägeblatt 15, mit den Zähnen in Schnittrichtung, bis zum Anschlag in die Sägeblattaufnahme.

Achten Sie beim Einsetzen des Sägeblattes darauf, dass der Sägeblattrücken in der Rille der Führungsrolle 14 liegt.

Prüfen Sie das Sägeblatt auf festen Sitz. Ein lockeres Sägeblatt kann herausfallen und Sie verletzen.

Sägeblatt entnehmen (siehe Bild A2)

Schieben Sie die Sägeblattaufnahme 13 in Pfeilrichtung nach oben und entnehmen Sie das Sägeblatt 15.

Klemmt das Sägeblatt beim Entnehmen, dann stellen Sie den Einstellhebel 7 auf maximale Pendelung und drücken die Sägeblattaufnahme 13 leicht nach vorn (max. 2 mm).

Sägeblattdepot (siehe Bild B)

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

Im Sägeblattdepot 5 können Sie bis zu sechs Sägeblätter mit einer Länge bis zu 110 mm aufbewahren. Legen Sie die Sägeblätter mit dem Einsteckenschaft (T-Schaft) in die dafür vorgesehene Aussparung des Sägeblattdepots ein. Bis zu drei Sägeblätter können übereinander liegen.

Schließen Sie das Sägeblattdepot und schieben Sie es bis zum Anschlag in die Aussparung der Fußplatte 6.

Spanreißschutz (siehe Bild C)

Der Spanreißschutz 16 (Zubehör) kann ein Ausreißen der Oberfläche beim Sägen von Holz verhindern. Der Spanreißschutz kann nur bei bestimmten Sägeblatttypen und nur bei einem Schnittwinkel von 0° verwendet werden. Die Fußplatte 6 darf beim Sägen mit dem Spanreißschutz nicht zum randnahen Sägen nach hinten versetzt werden.

Drücken Sie den Spanreißschutz 16 von unten in die Fußplatte 6 ein.

Schnittlinienkontrolle „Cut Control“

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

Die Schnittlinienkontrolle „Cut Control“ erhöht die präzise Führung des Elektrowerkzeugs entlang einer auf dem Werkstück aufgezeichneten Schnittlinie. Zum Bausatz „Cut Control“ gehören das Sichtfenster 11 mit Schnittmarkierungen und der Sockel 10 zur Befestigung am Elektrowerkzeug.

„Cut Control“ an der Fußplatte befestigen (siehe Bild D)

Klemmen Sie das Sichtfenster für „Cut Control“ 11 in die Halterungen am Sockel 10 fest. Drücken Sie dann den Sockel zusammen und halten Sie ihn in die Zubehöraufnahme 17 der Fußplatte einrasten.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.

Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Abdeckhaube (siehe Bilder E-F)

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

Montieren Sie die Abdeckhaube 9, bevor Sie das Elektrowerkzeug an eine Staubabsaugung anschließen.

Setzen Sie die Abdeckhaube 9 so auf das Elektrowerkzeug, dass die mittlere Halterung auf dem Berührungsschutz 18 und die beiden äußeren Halterungen in den Aussparungen des Gehäuses einrasten.

Nehmen Sie die Abdeckhaube 9 für Arbeiten ohne Staubabsaugung sowie für Gehrungsschnitte ab. Drücken Sie dazu die Haube auf Höhe der äußeren Halterungen zusammen und ziehen Sie sie nach vorn ab.

Staubabsaugung anschließen

Stecken Sie einen Absaugschlauch 3 (Zubehör) auf den Absaugstutzen 4. Verbinden Sie den Absaugschlauch 3 mit einem Staubsauger (Zubehör). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung.

Schalten Sie die Späneblasvorrichtung ab, wenn Sie die Staubabsaugung angeschlossen haben (siehe „Späneblasvorrichtung“).

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

Betrieb

Betriebsarten

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Pendelung einstellen

Die in vier Stufen einstellbare Pendelung ermöglicht eine optimale Anpassung von Schnittgeschwindigkeit, Schnittleistung und Schnittbild an das zu bearbeitende Material.

Mit dem Einstellhebel 7 können Sie die Pendelung auch während des Betriebes einstellen.

Die optimale Pendelstufe für die jeweilige Anwendung lässt sich durch praktischen Versuch ermitteln. Folgende Empfehlungen gelten dafür:

• Wählen Sie die Pendelstufe umso kleiner bzw. schalten Sie die Pendelung ganz ab, je feiner und sauberer die Schnittkante werden soll.
• Schalten Sie bei der Bearbeitung von dünnen Werkstoffen (z.B. Blechen) die Pendelung aus.
• Arbeiten Sie in harten Werkstoffen (z.B. Stahl) mit kleiner Pendelung.
• In weichen Materialien und beim Sägen von Holz in Faserrichtung können Sie mit maximaler Pendelung arbeiten.

Gehrungswinkel einstellen (siehe Bild G)

Die Fußplatte 6 kann für Gehrungsschnitte bis zu 45° nach rechts oder links geschwenkt werden.

Die Abdeckhaube 9 und der Spanreißschutz 16 können bei Gehrungsschnitten nicht eingesetzt werden.

Nehmen Sie gegebenenfalls die Abdeckhaube 9 ab (siehe "Abdeckhaube", Seite 9) und entfernen Sie den Spanreißschutz 16 (siehe "Spanreißschutz", Seite 9).

Ziehen Sie das Sägeblattdepot 5 aus der Fußplatte 6 (PST 800 PEL/PST 8000 PEL/PST 8500 PEL).

Lösen Sie die Schraube 19 und schieben Sie die Fußplatte 6 leicht in Richtung Absaugstutzen 4.

Zum Einstellen präziser Gehrungswinkel hat die Fußplatte rechts und links Einrastpunkte bei 0° , 22,5° und 45° . Schwenken Sie die Fußplatte 6 entsprechend der Skala 20 in die gewünschte Position. Andere Gehrungswinkel können mithilfe eines Winkelmessers eingestellt werden.

Schieben Sie danach die Fußplatte 6 bis zum Anschlag in Richtung Sägeblatt 15.

Ziehen Sie die Schraube 19 wieder fest.

Schnittlinienkontrolle bei Gehrungsschnitten

Zur Schnittlinienkontrolle sind auf dem Sichtfenster für „Cut Control" 11 eine Markierung 21 für den rechtwinkligen

Schnitt mit 0° und je eine Markierung 22 für den nach rechts oder links abfallenden Gehrungsschnitt mit 45° entsprechend der Skala 20 vorhanden.

Die Schnittmarkierung für Gehrungswinkel zwischen 0° und 45° ergibt sich proportional. Sie kann auf dem Sichtfenster für „Cut Control" 11 mit einem nicht permanenten Marker zusätzlich aufgetragen und leicht wieder entfernt werden.

Für maßgenaues Arbeiten führen Sie am besten einen Probeschnitt durch.

Fußplatte versetzen (siehe Bild G)

Für randnahes Sägen können Sie die Fußplatte 6 nach hinten schieben.

Lösen Sie die Schraube 19 und schieben Sie die Fußplatte 6 bis zum Anschlag in Richtung Absaugstutzen 4.

Ziehen Sie die Schraube 19 wieder fest.

Das Sägen mit versetzter Fußplatte 6 ist nur mit einem Gehrungswinkel von 0° möglich. Außerdem dürfen die Schnittlinienkontrolle „Cut Control" mit dem Sockel 10 sowie der Spanreibschutz 16 nicht verwendet werden.

Späneblasvorrichtung

Mit dem Luftstrom der Späneblasvorrichtung 8 kann die Schnittlinie von Spänen freigehalten werden.

Späneblasvorrichtung einschalten: Schieben Sie für Arbeiten mit großem Spanabtrag in Holz, Kunststoff u. Ä. den Schalter 8 in Richtung Absaugstutzen.

Späneblasvorrichtung ausschalten: Schieben Sie für Arbeiten in Metall sowie bei angeschlossener Staubabsaugung den Schalter 8 in Richtung Sägeblatt.

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

Ein-/Ausschalten

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen.

Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter 2.

Zum Arretieren des Ein-/Ausschalters 2 halten Sie diesen gedrückt und schieben die Arretierung 1 nach rechts oder links.

Zum Ausschalten des Elektrowerkzeugs lassen Sie den Ein-/Ausschalter 2 los. Bei arretiertem Ein-/Ausschalter 2 drücken Sie diesen zuerst und lassen ihn danach los.

Hubzahl steuern

Sie können die Hubzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit Sie den Ein-/Ausschalter 2 eindrücken.

Bei arretiertem Ein-/Ausschalter 2 ist die Reduzierung der Hubzahl nicht möglich.

Die erforderliche Hubzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Eine Verringerung der Hubzahl wird beim Aufsetzen des Sägeblattes auf das Werkstück sowie beim Sägen von Kunststoff und Aluminium empfohlen.

Bei längerem Arbeiten mit kleiner Hubzahl kann sich das Elektrowerkzeug stark erwärmen. Entnehmen Sie das Sägeblatt und lassen Sie das Elektrowerkzeug zur Abkühlung ca. 3 Minuten mit maximaler Hubzahl laufen.

Arbeitshinweise

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Verwenden Sie beim Bearbeiten kleiner oder dünner Werkstücke immer eine stabile Unterlage oder eine Sägestation (Bosch PLS 300).

Sägen Sie mit mäßigem Druck, um ein optimales und präzises Schnittergebnis zu erhalten.

Bei langen und geraden Schnitten in dickem Holz (größer als 40 mm) kann die Schnittlinie ungenau verlaufen. Für präzise Schnitte wird in diesem Fall die Verwendung einer Bosch-Kreissäge empfohlen.

Tauchsägen (siehe Bild H)

Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton o. Ä. im Tauchsägeverfahren bearbeitet werden!

Verwenden Sie zum Tauchsägen nur kurze Sägeblätter. Tauchsägen ist nur mit einem Gehrungswinkel von 0° möglich.

Setzen Sie das Elektrowerkzeug mit der vorderen Kante der Fußplatte 6 auf das Werkstück auf, ohne dass das Sägeblatt 15 das Werkstück berührt, und schalten Sie es ein. Wählen Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die maximale Hubzahl. Drücken Sie das Elektrowerkzeug fest gegen das Werkstück und lassen Sie das Sägeblatt langsam in das Werkstück eintauchen.

Sobald die Fußplatte 6 ganzflächig auf dem Werkstück aufliegt, sägen Sie entlang der gewünschten Schnittlinie weiter.

Kühl-/Schmiermittel

Beim Sägen von Metall sollten Sie wegen der Erwärmung des Materials entlang der Schnittlinie Kühl- bzw. Schmiermittel auftragen.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

Reinigen Sie die Sägeblattaufnahme regelmäßig. Entnehmen Sie dazu das Sägeblatt aus dem Elektrowerkzeug und klopfen Sie das Elektrowerkzeug leicht auf einer ebenen Fläche aus. Eine starke Verschmutzung des Elektrowerkzeugs kann zu Funktionsstörungen führen. Sägen Sie deshalb stark staubende Materialien nicht von unten oder über Kopf.

Verwenden Sie bei extremen Einsatzbedingungen nach Möglichkeit immer eine Absauganlage. Blasen Sie die Lüftungsschlitze aus und schalten Sie einen Fehlerstrom-Schutzschalter (PRCD) vor. Bei der Bearbeitung von Metallen kann sich leitfähiger Staub im Innern des Elektrowerkzeugs absetzen. Die Schutzisolierung des Elektrowerkzeugs kann beeinträchtigt werden.

Schmieren Sie die Führungsrolle 14 gelegentlich mit einem Tropfen Öl.

Kontrollieren Sie die Führungsrolle 14 regelmäßig. Ist sie abgenutzt, muss sie von einer autorisierten Bosch-Kundendienststelle ersetzt werden.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.1-2-do.com

In der Heimwerker-Community 1-2-do.com können Sie Produkttester werden, Ideen sammeln oder sich mit anderen Heimwerkern austauschen.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.com können Sie online Ersatzteile

bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

English

Sicherheitshinweise

Leinfelden, 24.09.2014

Montage

Leinfelden, 24.09.2014

Montage

Leinfelden, 24.09.2014

Montage

Vor allen Arbeiten an der elektrischen Maschine den Netzstecker aus der Steckdose ziehen.

Leinfelden, 24.09.2014

Montage

Elektrische Sicherheit

Sicherheit von Personen

Leinfelden, 24.09.2014

Montage

Leinfelden, 24.09.2014

Montage

Leinfelden, 24.09.2014

Montage

Leinfelden, 24.09.2014

76|EAAnvika

Montage

Vor der Durchführung jeglicher Arbeiten am Elektrowerkzeug den Netzstecker ziehen.

Montage/Austausch des Sägeblatts

Schutzhandschuhe tragen, um das Sägeblatt zu montieren. Es besteht Verletzungsgefahr, wenn Sie das Sägeblatt berühren.

Mia eiokoion Tuv npoteivoeuv npiovoaumv th a peire oTo TEoac autw vov obnyw xeiapou. Na xnoaiomoeite naVTOpeIOVAe, me otExoc eKkEVPwOTeXoc OxmuTc T) n eotexoc yeviNc xnpnO 1/4" (otExoc oxmuTc U). H npovdaee Vb npnei va eviaeayulepnn ao aanatei n konn nou poketai va dieeaxthei.

Xpənəponoiéitre oevεncipiovolapecyaTnV KONKaunuawv.

Euvaipooloynon nnc npovolaac (Bleeneikova A1)

Na kaapizeto tEaleoxoc nnc npovolaaacnpiv tvn tooetnoe. Ea Iepwueo tEaleoxc dev mnpoei va otepe- wOei aqpaaluc.

Avxpeiaotei, aphiopeoTe to kanaki 9 (BLeTte KAnaki)

Ωθησ tyn unofox npiovolaac 13 npoc ta enaww, onwc dei xve to β λ ωc . Ohtate nyn npiovola 15, tepa stny unofox npiovolaac, me ta dovtia va deixyovu npoc tn qopacntic.

Ipoexete,otav tonotheite tny npiovolaeta, npax ntc va kahtae otnv auakwon tou paouauou oyynanc 14.

ELeyE, av npiovolaexei uavapoloynoepaaLwC. Mia xalapn piovolaumopoe va netaxti Ekw kai va aoc tpaumatioe.

ApaieoTnC npovolauac (BLeE eikova A2)

OHTe TnU npOboX npIOvOlauc 13 npoc Ta enavw,Onwc deI XVE TO BEOc, KAI aqapoeTe npioVola 15.

Leinfelden, 24.09.2014

Montaj
