Merk	BOSCH
Model	PST8500PEL
Producttype	Decoupeerzaag
Nominale opgenomen vermogen	530 W
Afgegeven vermogen	290 W
Aantal slagen onbelast	500 - 3000 slagen/min
Slaghoogte	20 mm
Max. zaagdiepte in hout	85 mm
Max. zaagdiepte in aluminium	12 mm
Max. zaagdiepte in ongelegeerd staal	5 mm
Max. verstekhoek	45° (links/rechts)
Gewicht (volgens EPTA 01/2003)	1,9 kg
Beschermingsklasse	II (dubbele isolatie)
Geluidsdrukniveau	85 dB(A)
Geluidsvermogenniveau	96 dB(A)
Trillingen (zagen van spaanplaat)	a_h = 13 m/s², K = 3 m/s²
Trillingen (zagen van plaatmetaal)	a_h = 7 m/s², K = 1,5 m/s²
Pendelbeweging	Ja, instelbaar in 4 standen
Toerentalregeling	Ja, continu
Cut Control-geleiding	Ja
Opbergvak voor zaagbladen	Ja, tot 6 zaagbladen
Stofafzuiging	Ja, met aansluiting
Blazersysteem	Ja, instelbaar
Splinterbescherming	Ja (accessoire)
Voeding	Netstroom, 230 V (compatibel met 220 V)
Onderhoud en reiniging	Reinig regelmatig de ventilatieopeningen en de zaagbladhouder; smeer de rolgeleider van het zaagblad
Reserveonderdelen en repareerbaarheid	Verkrijgbaar via de klantendienst van Bosch

Veelgestelde vragen - PST8500PEL BOSCH

Hoe vervang ik het zaagblad van de PST8500PEL?

Om het zaagblad te vervangen, duwt u de zaagbladhouder (13) omhoog, steekt u het zaagblad (15) volledig in de zaagbladhouder (tanden in zaagrichting) en laat u de zaagbladhouder los. Zorg ervoor dat de achterkant van het zaagblad in de groef van de rolgeleider (14) valt. Controleer of het zaagblad goed vergrendeld is. Om het zaagblad te verwijderen, duwt u de zaagbladhouder opnieuw omhoog en verwijdert u het blad. Draag altijd beschermende handschoenen.

Hoe stel ik de pendelbeweging in?

Gebruik de keuzeschakelaar voor de pendelbeweging (7) om te kiezen uit 4 standen: 0 (zonder pendel), 1 (klein), 2 (midden), 3 (groot). De instelling kan ook tijdens het zagen worden gewijzigd. Gebruik voor een nauwkeurige zaagsnede een kleine of geen pendelbeweging. Gebruik voor zachte materialen de maximale pendelamplitude.

Hoe stel ik de verstekhoek in?

Draai de schroef (19) los en duw de grondplaat (6) iets in de richting van de stofafzuigbuis. Kantel de grondplaat volgens de schaalverdeling (20) naar de gewenste hoek (0°, 22,5° of 45° met voorgestelde uitsparingen). Duw de grondplaat volledig in de richting van het zaagblad en draai de schroef weer vast. Verwijder voor verstekzagen de kap (9) en de splinterbescherming (16).

Wat is de Cut Control-geleiding?

De Cut Control is een precisiegeleidingssysteem waarmee u een op het werkstuk gemarkeerde zaaglijn kunt volgen. Het bestaat uit een controlevenster (11) met zaaglijnmarkeringen en een voet (10) die op de grondplaat wordt bevestigd. Het vergemakkelijkt rechte zaagsneden en verstekzagen tot 45°.

Hoe gebruik ik de stofafzuiging?

Monteer de kap (9) op het gereedschap, sluit vervolgens de stofafzuigslang (3) aan op de stofafzuigbuis (4) en op een geschikte stofzuiger. Schakel het blazersysteem uit door de schakelaar (8) in de richting van het zaagblad te duwen tijdens het afzuigen. Gebruik een stofzuiger die geschikt is voor het bewerkte materiaal.

Welke materialen kan ik zagen met de decoupeerzaag PST8500PEL?

Deze decoupeerzaag is ontworpen voor het zagen van hout (tot 85 mm), aluminium (tot 12 mm), ongelegeerd staal (tot 5 mm), kunststof, rubber en keramische tegels. Gebruik het juiste zaagblad voor elk materiaal.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd beschermende uitrusting: veiligheidsbril, gehoorbescherming (aangezien het geluidsniveau 96 dB(A) bereikt), handschoenen bij het verwisselen van het zaagblad en een ademmasker klasse P2 bij het bewerken van materialen die schadelijk stof produceren. Gebruik een aardlekschakelaar (RCD) in vochtige omgevingen. Houd het gereedschap vast aan de geïsoleerde greepvlakken.

Hoe onderhoud ik de decoupeerzaag?

Reinig regelmatig de ventilatieopeningen en de zaagbladhouder. Om de zaagbladhouder te reinigen, verwijdert u het zaagblad en tikt u het gereedschap voorzichtig op een vlak oppervlak. Smeer de rolgeleider (14) af en toe met een druppel olie. Controleer regelmatig de slijtage van de rolgeleider en laat deze indien nodig vervangen door een erkende Bosch-service.

Waar kan ik reserveonderdelen voor de PST8500PEL vinden?

Reserveonderdelen zijn verkrijgbaar via de klantendienst van Bosch. U kunt online bestellen via www.bosch-pt.fr of www.bosch-pt.com. Vermeld bij elke bestelling het tiencijferige artikelnummer op het typeplaatje van het gereedschap. In Frankrijk kunt u contact opnemen met de Bosch-klantenservice op 0811 360 122.

Welke accessoires worden meegeleverd met de decoupeerzaag PST8500PEL?

De meegeleverde accessoires worden niet allemaal in de handleiding beschreven, maar de handleiding vermeldt dat de splinterbescherming (16), de stofafzuigkap (9), de stofafzuigslang (3) en het Cut Control-apparaat beschikbaar zijn. Raadpleeg voor de volledige lijst met accessoires het Bosch-accessoireprogramma.

GEBRUIKSAANWIJZING PST8500PEL BOSCH

Originele gebruiksaanwijzing

Originele gebruiksaanwijzing

Duits. Pagina 6

Engels. Pagina 12

Frans. Pagina 18

Spaans. Pagina 24

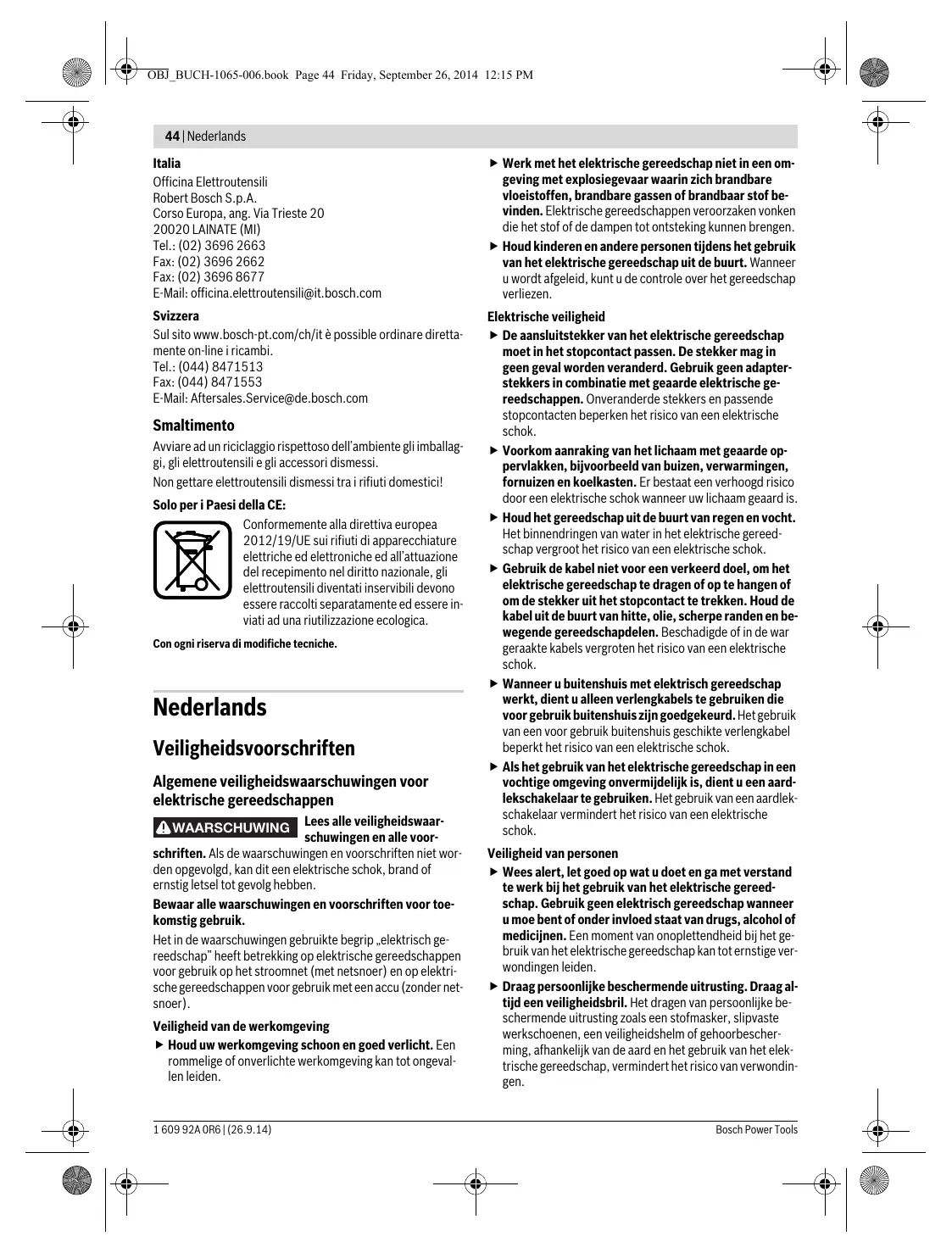

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voorschriften.

Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap“ heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongelukken leiden.

▸ Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. ▸ Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. Wanneer u buitenhuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenhuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenhuis geschikte verlengkabel beperkt het risico van een elektrische schok. ▸ Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. ▸ Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

▷ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. ▷ Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. ▷ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. ▷ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. ▷ Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. ▷ Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. ▷ Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. ▷ Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor decoupeerzagen

Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. Houd uw handen uit de buurt van de plaats waar wordt gezaagd. Grijp niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar. Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt. Let erop dat de voetplaat 6 bij het zagen stabiel ligt. Een schuin zaagblad kan breken of tot een terugslag leiden. Schakel het elektrische gereedschap na beëindiging van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen. Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zijn. Verbogen of niet-scherpe zaagbladen kunnen breken, het zagen negatief beïnvloeden of een terugslag veroorzaken. Rem het zaagblad na het uitschakelen niet af door er aan de zijkant tegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag veroorzaken. Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan met uw hand.

Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt om recht en in bochten te zagen met een verstekhoek tot 45°. De adviezen voor zaagbladen moeten in acht worden genomen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Blokkering van de aan/uit-schakelaar 2 Aan/uit-schakelaar

3 Afzuigslang 4 Afzuigaansluiting 5 Zaagbladendepot 6 Voetplaat 7 Instelhendel pendelbeweging 8 Schakelaar voor spanenblaasvoorziening 9 Beschermkap voor afzuiging 10 Voet voor zaaglijncontrole „Cut Control" 11 Kijkvenster voor zaaglijncontrole „Cut Control" 12 Handgreep (geïsoleerd greepvlak) 13 Zaagbladopname 14 Steunwiel 15 Zaagblad 16 Antisplinterplaatje* 17 Toebehorenopname 18 Bescherming tegen aanraken 19 Schroef 20 Schaalverdeling verstekhoek 21 Zaagmarkering 0° 22 Zaagmarkering 45°

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-programma.

Technische gegevens

Decoupeerzaag		PST 750 PE	PST 800 PEL	PST 8000 PEL	PST 8500 PEL
Productnummer		3 603 CA0 5..	3 603 CA0 1..	3 603 CA0 1..	3 603 CA0 1..
Zaaglijncontrole „Cut Control"		-	●	●	●
Regeling aantal zaagbewegingen		●	●	●	●
Pendelbeweging		●	●	●	●
Opgenomen vermogen	W	530	530	530	530
Afgegeben vermogen	W	290	290	290	290
Onbelast aantal zaagbewegingen n0	min-1	500-3000	500-3000	500-3000	500-3000
Zaagbeweging	mm	20	20	20	20
Max. zaagdiepte
- in hout	mm	75	80	80	85
- in aluminium	mm	12	12	12	12
- in staal (ondelegeerd)	mm	5	5	5	5
Zaaghoek (links/rechts) max.	°	45	45	45	45
Gewicht volgens EPTA-Procedure 01/2003	kg	1,9	1,9	1,9	1,9
Isolatieklasse		☐/II	☐/II	☐/II	☐/II

De gegevens gelden voor nominale spanningen [U] 230 V. Bij afwijkende spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60745-2-11.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 85 dB(A); geluidsvermogen- niveau 96 dB(A). Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:

Zagen van spanplaat: a_h = 13m / s² K = 3m / s²

Zagen van metaalplaat: a_h = 7 m/s² , K = 1.5 m/s² .

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoires, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Conformiteitsverklaring C

Wij verklaren op onze verantwoordelijkheid dat het onder "Technische gegevens" beschreven product aan alle desbetreffende bepalingen van de richtlijnen 2011/65/EU, 2014/30/EU, 2006/42/EG inclusief de wijzigingen ervan voldoet en met de volgende normen overeenstemt: EN 60745-1, EN 60745-2-11.

Technisch dossier (2006/42/EG) bij: Robert Bosch GmbH, PT/ETM9.

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Zaagblad inzetten of verrangen

Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Zaagblad kiezen

Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaanwijzing. Gebruik alleen zaagbladen met enkelnokkenschacht (T-schacht) of met 1/4 universele schacht (U-schacht). Het zaagblad mag niet langer zijn dan nodig is voor de gewenste zaagsnede.

Gebruik voor het zagen van nauwe bochten een smal zaagblad.

Zaagblad inzetten (zie afbeelding A1)

Reinig de schacht van het zaagblad voor het inzetten.

Een verwisselde schacht kan niet stevig worden bevestigd. Verwijder indien nodig de beschermkap 9 (zie "Beschermkap").

Duw de zaagbladopname 13 in de richting van de pijl omhoog. Duw het zaagblad 15, met de tanden in de zaagrichting, in de zaagbladopname tot het niet meer verder kan.

Let er bij het inzetten van het zaagblad op dat de rug van het zaagblad in de groef van het steunwiel 14 ligt.

Controleer of het zaagblad stevig vastzit. Een los zaagblad kan uit de zaaghouder vallen en kan u verwonden.

blad kan uit de zaaghouder vallen en kan u verwonden.

Zaagblad verwijderen (zie afbeelding A2)

Duw de zaagbladopname 13 in de richting van de pijl omhoog en verwijder het zaagblad 15.

Als het zaagblad bij het verwijderen vastklemt, stelt u de instelhendel 7 op maximale pendelbeweging in en duwt u de zaagbladopname 13 iets naar voren (max. 2 mm).

Zaagbladendepot (zie afbeelding B) (PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

In het zaagbladendepot 5 kunt u zes zaagbladen met een lengte van 110 mm bewaren. Leg de zaagbladen met de enkelnokkenschacht (T-schacht) in de daarvoor voorziene uitsparing van het zaagbladendepot. Er kunnen drie zaagbladen boven elkaar liggen.

Sluit het zaagbladendepot en duw het tot aan de aanslag in de uitsparing van de voetplaat 6.

Antisplinterplaatje (zie afbeelding C)

Het antisplinterplaatje 16 (toebehoren) kan uitsplinteren van het oppervlak bij het zagen van hout voorkomen. Het antisplinterplaatje kan alleen bij bepaalde zaagbladtypen en alleen bij een zaaghoek van 0° worden gebruikt. De voetplaat 6 mag bij het zagen met het antisplinterplaatje niet naar achteren worden verplaatst voor het zagen tot aan opstaande randen.

Druk het antisplinterplaatje 16 van onderen in de voetplaat 6.

Zaaglijncontrole „Cut Control"

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

De zaaglijncontrole „Cut Control" maakt nauwkeurige geleiding van het elektrische gereedschap langs een op het werkstuk getekende zaaglijn mogelijk. Bij de bouwset „Cut Control" horen het kijkvenster 11 met zaagmarkeringen en de voet 10 ter bevestiging aan het elektrische gereedschap.

"Cut Control" aan de voetplaat bevestigen (zie afbeelding D)

Klem het kijkvenster voor „Cut Control" 11 in de houders aan de voet 10 vast. Druk vervolgens de voet 10 samen en laat deze in de toebehorenopname 17 van de voetplaat vastklikken.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de adem

wegen van de gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging. Zorg voor een goede ventilatie van de werkplek. Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Beschermkap (zie afbeeldingen E-F) (PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

Monteer de beschermkap 9 voordat u het elektrische gereedschap op een stofafzuiging aansluit.

Plaats de beschermkap 9 zodanig op het elektrische gereedschap dat de middelste houder op de aanraakbescherming 18 en de beide buitenste houders in de uitsparing van het machinehuis vastklikken.

Verwijder de beschermkap 9 voor werkzaamheden zonder stofafzuiging en voor verstekzaagwerkzaamheden. Druk daarvoor de beschermkap ter hoogte van de buitenste houders samen en trek deze naar voren los.

Stofafzuiging aansluiten

Steek een afzuigslang 3 (toebehoren) op de afzuigadapter 4. Verbind de afzuigslang 3 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.

Schakel de spanenblaasvoorziening uit nadat u de stofafzuiging aangesloten heeft (zie „Spanenblaasvoorziening").

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Gebruik

Functies

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Pendelbeweging instellen

Dankzij de in vier standen instelbare pendelbeweging kunnen zaagsnelheid, zaagcapaciteit en zaagbeeld optimaal worden aangepast aan het te bewerken materiaal.

Met de instelhendel 7 kunt u de pendelbeweging ook verwijl het elektrische gereedschap loopt instellen.

geen pendelbeweging kleine pendelbeweging gemiddelde pendelbeweging grote pendelbeweging

De optimale pendelbeweging voor de gewenste toepassing kunt u proefondervindelijk bepalen. Daarbij gelden de volgende adviezen:

Hoe fijner en schoner de zaagrand moet worden, hoe kleiner de pendelbeweging moet worden ingesteld, of deze moet eventueel helemaal worden uitgeschakeld. - Schakel bij de bewerking van dunne materialen (bijv. metaalplaat) de pendelbeweging UIT. - Werk in harde materialen (bijv. staal) met een kleine pendelbeweging. - In zachte materialen en bij het zagen van hout in de richting van de nerf kunt u met maximale pendelbeweging werken.

Verstekhoek instellen (zie afbeelding G)

De voetplaat 6 kan voor verstekzaagsneden tot 45° maar rechts of maar links worden gedraaid.

De beschermkap 9 en het antisplinterplaatje 16 kunnen bij verstekzaagwerkzaamheden niet worden gebruikt.

Verwijder indien nodig de beschermkap 9 (zie "Beschermkap", pagina 48) en verwijder het antisplinterplaatje 16 (zie "Antisplinterplaatje", pagina 47).

Trek het zaagbladendepot 5 uit de voetplaat 6. (PST 800 PEL/PST 8000 PEL/PST 8500 PEL).

Draai de schroef 19 los en duw de voetplaat 6 iets in de richting van de afzuigadapter 4.

Voor het instellen van nauwkeurige verstekhoeken heeft de voetplaat rechts en links vastklikpunten bij 0°, 22,5° en 45°. Draai de voetplaat 6 volgens de schaalverdeling 20 in de gewenste stand. Andere verstekhoeken kunt u met een hoekmeter instellen.

Duw de voetplaat 6 vervolgens tot aan de aanslag in de richting van het zaagblad 15.

Draai de schroef 19 weer vast.

Zaaglijncontrole bij het zagen van verstek

Voor de zaaglijncontrole bevindt zich op het kijkvenster voor "Cut Control" 11 een markering 21 voor haaks zagen (0°) en een markering 22 links en rechts voor het zagen van verstek (45°) maar links of maar rechts volgens de schaalverdeling 20.

De zaagmarkering voor verstekhoeken tussen 0° en 45° is proportioneel. Deze kan op het kijkvenster voor „Cut Control" 11 met een niet-permanente markeerstift worden aangegeven en gemakkelijk weer worden verwijderd.

Als u nauwkeurig wilt werken, kunt u het best eerst proefzagen.

Voetplaat verstellen (zie afbeelding G)

Voor het zagen tot aan opstaande randen kunt u de voetplaat 6 naar achteren verplaatsen.

Draai de schroef 19 los en duw de voetplaat 6 vervolgens tot aan de aanslag in de richting van de afzuigadapter 4.

Draai de schroef 19 weer vast.

Zagen met verplaatste voetplaat 6 is alleen mogelijk met een verstekhoek van 0°. Bovendien mogen het zaaglijnvizier „Cut Control" met de voet 10 en het antisplinterplaatje 16 niet gebruikt worden.

Spanenblaasvoorziening

Met de luchtstroom van de spanenblaasvoorziening 8 kan de zaaglijn vrij van spanen worden gehouden.

Spanenblaasvoorziening inschakelen: Schuif voor werkzaamheden met een grote spaanafname in hout, kunststof enz. de schakelaar 8 in de richting van de afzuigaansluiting.

Spanenblaasvoorziening uitschakelen: Schuif voor werkzaamheden in metaal en bij een aangesloten stofafzuiging de schakelaar 8 in de richting van het zaagblad.

Ingebruikname

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt.

In- en uitschakelen

Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer u het gebruikt.

Als u het elektrische gereedschap wilt inschakelen, drukt u op de aan/uit-schakelaar 2.

Om de aan/uit-schakelaar 2 te vergrendelen, houdt u de schakelaar ingedrukt en duwt u de blokkering 1 naar rechts of naar links.

Als u het elektrische gereedschap wilt uitschakelen, laat u de aan/uit-schakelaar 2 los. Als de aan/uit-schakelaar 2 vergrendeld is, drukt u de schakelaar eerst in en laat u deze vervolgens los.

Aantal zaagbewegingen instellen

Door toe- of afnemende druk op de aan/uit-schakelaar 2 kunt u het aantal zaagbewegingen van het ingeschakelde elektrische gereedschap traploos regelen.

Als de aan/uit-schakelaar 2 vergrendeld is, kan het aantal zaagbewegingen niet worden verminderd.

Het vereiste aantal zaagbewegingen is afhankelijk van het materiaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld.

Geadviseerd wordt om het aantal zaagbewegingen te verminderen als het zaagblad op het werkstuk wordt geplaatst en bij het zagen van kunststof en aluminium.

Bij langdurige werkzaamheden met een klein aantal zaagbewegingen kan het elektrische gereedschap zeer heet worden. Verwijder het zaagblad en laat het elektrische gereedschap ca. 3 minuten met het maximale aantal zaagbewegingen lopen om het te laten afkoelen.

Tips voor de werkzaamheden

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. - Gebruik bij het bewerken van kleine of dunne werkstukken altijd een stabiele ondergrond of een zaagstation (Bosch PLS 300).

Zaag met matige druk om een optimaal en nauwkeurig zaagresultaat te bereiken.

Bij lange en rechte zaagsneden in dik hout (>40 mm) kan de zaaglijn onnauwkeurig verlopen. Voor nauwkeurig zagen wordt in dit geval het gebruik van een Bosch-cirkelzaag geadviseerd.

Invallend zagen (zie afbeelding H)

Alleen zachte materialen als hout en gipskarton kunnen invallend worden gezaagd.

Gebruik voor invallend zagen alleen korte zaagbladen. Invallend zagen is alleen mogelijk met een verstekhoek van 0°.

Zet het elektrische gereedschap met de voorste rand van de voetplaat 6 op het werkstuk, zonder dat het zaagblad 15 het werkstuk aanraakt, en schakel het in. Kies het maximale aantal zaagbewegingen bij elektrisch gereedschap met een regeling van het aantal zaagbewegingen. Duw het elektrische gereedschap stevig tegen het werkstuk en laat het zaagblad langzaam in het werkstuk invallen.

Zodra de voetplaat 6 met het hele oppervlak op het werkstuk ligt, zaagt u langs de gewenste zaaglijn verder.

Koel- en smeermiddel

Bij het zagen van metaal dient u vanwege de verwarming van het materiaal langs de zaaglijn koel- resp. smeermiddel aan te brengen.

Onderhoud en service

Onderhoud en reiniging

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

Reinig de zaagbladopname regelmatig. Neem hiervoor het zaagblad uit het elektrische gereedschap en klop het gereedschap licht op een egaal oppervlak uit.

Sterke verontreiniging van het elektrische gereedschap kan tot functiestoringen leiden. Zaag bij materialen waarbij veel stof vrijkomt niet van onderen of boven het hoofd.

Gebruik onder extreme gebruiksomstandigheden indien mogelijk altijd een afzuiginstallatie. Blaas de ventilatieopeningen regelmatig schoon en sluit het gereedschap via een aardlekschakelaar (PRCD) aan.

Tijdens het bewerken van metalen kan geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad.

Smeer het steunwiel 14 af en toe met een druppel olie.

Controleer het steunwiel 14 regelmatig. Als het steunwiel versleten is, moet het door een erkende Bosch-klantenservice worden vervangen.

Als de aansluitkabel moet worden vervangen, moet dit door Bosch of een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd om veiligheidsrisico's te voorkomen.

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over deze producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit elf cijfers bestaande productnummer volgens het typeplaatje van het elektrische gereedschap.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Gooi elektrische gereedschappen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU betreffende elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehouden.
