PST8500PEL - Dekupaj testere BOSCH - Ücretsiz kullanım kılavuzu

Marka	BOSCH
Model	PST8500PEL
Ürün Tipi	Dekupaj Testeresi
Anma Giriş Gücü	530 W
Faydalı Çıkış Gücü	290 W
Boşta Devir Sayısı	500 - 3000 dev/dk
Strok Uzunluğu	20 mm
Ahşapta Maks. Kesme Derinliği	85 mm
Alüminyumda Maks. Kesme Derinliği	12 mm
Alaşımsız Çelikte Maks. Kesme Derinliği	5 mm
Maks. Eğik Kesme Açısı	45° (sol/sağ)
Ağırlık (EPTA 01/2003'e göre)	1,9 kg
Koruma Sınıfı	II (çift yalıtımlı)
Ses Basıncı Seviyesi	85 dB(A)
Ses Gücü Seviyesi	96 dB(A)
Titreşim (sunta kesme)	a_h = 13 m/s², K = 3 m/s²
Titreşim (metal sac kesme)	a_h = 7 m/s², K = 1,5 m/s²
Sarkaç Hareketi	Evet, 4 pozisyonda ayarlanabilir
Hız Ayarlayıcı	Evet, sürekli
Cut Control Çizgi Takip Sistemi	Evet
Testere Bıçağı Saklama Bölmesi	Evet, 6 bıçağa kadar
Toz Emme	Evet, bağlantılı
Üfleme Tertibatı	Evet, ayarlanabilir
Yarılma Önleyici	Evet (aksesuar)
Besleme	Şebeke, 230 V (220 V uyumlu)
Bakım ve Temizlik	Havalandırma deliklerini ve bıçak tutucuyu düzenli olarak temizleyin; makaralı bıçak kılavuzunu yağlayın
Yedek Parça ve Tamir Edilebilirlik	Bosch satış sonrası servisinden temin edilebilir

Sık sorulan sorular - PST8500PEL BOSCH

PST8500PEL'de testere bıçağı nasıl değiştirilir?

Bıçağı değiştirmek için bıçak tutucuyu (13) yukarı itin, testere bıçağını (15) sonuna kadar bıçak tutucuya yerleştirin (dişler kesme yönünde olacak şekilde), ardından bıçak tutucuyu bırakın. Bıçağın sırtının makaralı bıçak kılavuzundaki (14) oluğa yerleştiğinden emin olun. Bıçağın iyice kilitlendiğini kontrol edin. Bıçağı çıkarmak için bıçak tutucuyu tekrar yukarı itin ve bıçağı çıkarın. Her zaman koruyucu eldiven kullanın.

Sarkaç hareketi nasıl ayarlanır?

Sarkaç hareketi seçim kolunu (7) kullanarak 4 pozisyon arasından seçim yapın: 0 (sarkaçsız), 1 (küçük), 2 (orta), 3 (büyük). Ayar, çalışma sırasında bile yapılabilir. Hassas kesim için düşük veya sıfır sarkaç hareketi kullanın. Yumuşak malzemeler için maksimum genlik kullanabilirsiniz.

Eğik kesme açısı nasıl ayarlanır?

Vidayı (19) gevşetin ve taban plakasını (6) emme borusu yönünde hafifçe geri itin. Taban plakasını derecelendirme skalasına (20) göre istenen açıya (0°, 22,5° veya 45° ön ayarlı çentiklerle) kadar eğin. Taban plakasını testere bıçağına doğru sonuna kadar itin ve vidayı sıkın. Eğik kesimler için kapağı (9) ve yarılma önleyiciyi (16) çıkarın.

Cut Control çizgi takip sistemi nedir?

Cut Control, iş parçası üzerinde işaretlenmiş bir kesme çizgisini takip etmeyi sağlayan hassas kılavuzluk sistemidir. Kesme işaretleri olan bir kontrol göstergesi (11) ve taban plakasına monte edilen bir taban (10) içerir. 45°'ye kadar düz ve eğik kesimleri kolaylaştırır.

Toz emme nasıl kullanılır?

Kapağı (9) alete takın, ardından emme hortumunu (3) emme borusuna (4) ve uygun bir elektrikli süpürgeye bağlayın. Emme sırasında anahtarı (8) testere bıçağına doğru iterek üfleme tertibatını kapatın. Çalışılan malzemeye uygun bir elektrikli süpürge kullanın.

PST8500PEL dekupaj testeresi ile hangi malzemeler kesilebilir?

Bu dekupaj testeresi ahşap (85 mm'ye kadar), alüminyum (12 mm'ye kadar), alaşımsız çelik (5 mm'ye kadar), plastik, kauçuk ve seramik plakaları kesmek için tasarlanmıştır. Her malzeme için uygun bıçağı kullanın.

Alınması gereken güvenlik önlemleri nelerdir?

Her zaman koruyucu ekipman kullanın: güvenlik gözlüğü, kulak koruyucu (ses seviyesi 96 dB(A)'ya ulaştığı için), bıçağı değiştirirken eldiven ve zararlı toz üreten malzemelerle çalışırken P2 sınıfı toz maskesi. Nemli ortamlarda artık akım cihazı (RCD) kullanın. Aleti yalıtımlı tutma yüzeylerinden tutun.

Dekupaj testeresi nasıl bakım yapılır?

Havalandırma deliklerini ve bıçak tutucuyu düzenli olarak temizleyin. Bıçak tutucuyu temizlemek için bıçağı çıkarın ve alete düz bir yüzeyde hafifçe vurun. Makaralı bıçak kılavuzunu (14) ara sıra bir damla yağ ile yağlayın. Bıçak kılavuzunun aşınmasını düzenli olarak kontrol edin ve gerekirse yetkili Bosch servisine değiştirtin.

PST8500PEL için yedek parçalar nereden bulunur?

Yedek parçalar Bosch satış sonrası servisinden temin edilebilir. www.bosch-pt.com.tr veya www.bosch-pt.com adresinden çevrimiçi sipariş verebilirsiniz. Sipariş verirken aletin etiketindeki on haneli ürün numarasını belirtin. Türkiye'de Bosch Müşteri Hizmetleri'ni 0850 460 50 60 numaralı telefondan arayabilirsiniz.

PST8500PEL dekupaj testeresi ile birlikte hangi aksesuarlar gelir?

Teslimat kapsamındaki aksesuarların tamamı kılavuzda açıklanmamıştır, ancak kılavuz yarılma önleyicinin (16), emme kapağının (9), emme hortumunun (3) ve Cut Control cihazının mevcut olduğunu belirtir. Tam aksesuar listesi için Bosch aksesuar programına bakın.

KULLANIM KILAVUZU PST8500PEL BOSCH

Elektrikli El Aletleri İçin Genel Uyarı Talimatı

UYARI

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine

uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan "Elektrikli El Aleti" kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile) aletlerle akü ile çalışan aletleri (akım şebekesine bağlantı olmayan aletler) kapsamaktadır.

Çalışma yeri güvenliği

Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya çıkabilir. Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya tozların bulunduğu yerlerde elektrikli el aleti ile çalışmayın. Elektrikli el aletleri, toz veya buharların tutuşmasına neden olabilecek kıvılcımlar çıkarırlar. Elektrikli el aleti ile çalışırken çocukları ve başkalarını uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği

Elektrikli aletin bağlantı fişi prize uymalıdır. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmış elektrikli aletlerle birlikte adaptör fişi kullanmayın. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltır. Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gibi topraklanmış yüzeylerle bedensel temasa gelmekten kaçının. Bedeniniz topraklandığında büyük bir elektrik çarpma tehlikesi ortaya çıkar. Aleti yağmur altında veya nemli ortamlarda bırakmayın. Suyun elektrikli el aleti içine sızması elektrik çarpma tehlikesini artırır. Elektrikli el aletini kablosundan tutarak taşımayın, kabloyu kullanarak asmayın ve kablodan çekerek fişi çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı cisimlerden veya aletin hareketli parçalarından uzak tutun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesini artırır. Bir elektrikli el aleti ile açık havada çalışırken, mutlaka açık havada kullanılmaya uygun uzatma kablosu kullanın. Açık havada kullanılmaya uygun uzatma kablosunun kullanılması elektrik çarpma tehlikesini azaltır. Elektrikli el aletinin nemli ortamlarda çalıştırılması şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arıza akımı koruma şalterinin kullanımı elektrik çarpma tehlikesini azaltır.

Kişilerin Güvenliği

Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanız, aldığınız hapların, ilaçların veya alkolün etkisinde iseniz elektrikli el aletini kullanmayın. Aleti kullanırken bir anlık dikkatsizlik önemli yaralanmalara neden olabilir. Daima kişisel koruyucu donanım ve bir koruyucu gözlük kullanın. Elektrikli el aletinin türü ve kullanımına uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu kask veya koruyucu kulaklık gibi koruyucu donanım kullanımı yaralanma tehlikesini azaltır. Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şebekesine ve/veya aküye bağlamadan, elinize alıp taşımadan önce elektrikli el aletinin kapalı olduğundan emin olun. Elektrikli el aletini parmağınız şalter üzerinde dururken taşırsanız ve alet açıkken fişi prize takarsanız kazalara neden olabilirsiniz.

Elektrikli el aletini çalıştırmadan önce ayar aletlerini veya anahtarları aletten çıkarın. Aletin dönen parçaları içinde bulunabilecek bir yardımcı alet yaralanmalara neden olabilir. Çalışırken bedeniniz anormal durumda olmasın. Çalışırken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz.

Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve takı takmayın. Saçlarınızı, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarından uzak tutun. Bol giysiler, uzun saçlar veya takılar aletin hareketli parçaları tarafından tutulabilir. Toz emme donanımı veya toz tutma tertibatı kullanırken, bunların bağlı olduğundan ve doğru kullanıldığından emin olun. Toz emme donanımının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltır.

Elektrikli el aletlerinin özenle kullanımı ve bakımı

Aleti aşırı ölçüde zorlamayın. Yaptığınız işe uygun elektrikli el aletleri kullanın. Uygun performanslı elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve güvenli çalışırsınız. Şalteri bozuk olan elektrikli el aletini kullanmayın. Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarılmalıdır. Alette bir ayarlama işlemine girişmeden ve/veya aküyü çıkarmadan önce, herhangi bir aksesuarı değiştirirken veya aleti elinizden bırakırken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler. ▶ Kullanım dışı duran elektrikli el aletlerini; çocukların ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bilmeyen veya bu kullanım kılavuzunu okumayan kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tarafından kullanıldığında elektrikli el aletleri tehlikelidir. ▶ Elektrikli el aletinizin bakımını özenle yapın. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadığını, hareketli parçaların kusursuz olarak işlev görüp görmediklerini ve sıkışıp sıkışmadıklarını, parçaların hasarlı olup olmadığını kontrol edin. Aleti kullanmaya başlamadan önce hasarlı parçaları onarın. Birçok iş kazası elektrikli el aletlerinin kötü bakımından kaynaklanır. Kesiciyi daima keskin ve temiz tutun. Özenle bakımı yapılmış kesici kenarlar, kesilen malzeme içinde sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı sağlarlar. ▶ Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullanın. Bu sırada çalışma koşullarını ve yaptığınız işi dikkate alın.

Elektrikli el aletlerinin kendileri için öngörülen alanın dışında kullanılması tehlikeli durumlara neden olabilir.

Servis

▶ Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onarın. Bu sayede aletin güvenliğini sürekli hale getirirsiniz.

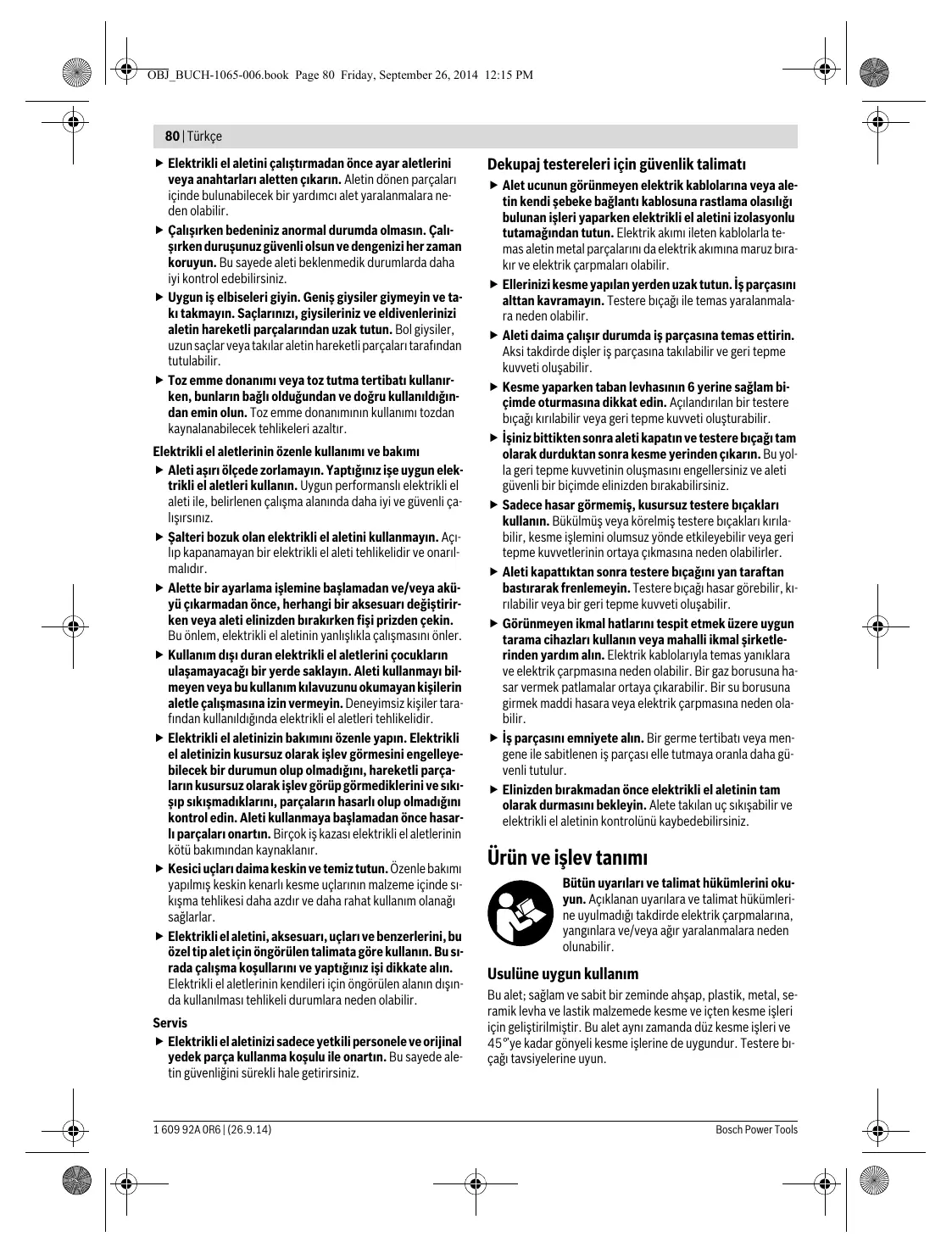

Dekupaj testereleri için güvenlik talimatı

Görünmeyen elektrik kablolarına veya aletin kendi şebeke bağlantı kablosuna rastlama olasılığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamağından tutun. Elektrik akımı ileten kablolarla temas, aletin metal parçalarını da elektrik akımına maruz bırakır ve elektrik çarpmaları olabilir. Ellerinizi kesme yapılan yerden uzak tutun. İş parçasını alttan kavramayın. Testere bıçağıyla temas yaralanmalara neden olabilir. Aleti daima çalışır durumda iş parçasına temas ettirin. Aksi takdirde dişler iş parçasına takılabilir ve geri tepme kuvveti oluşabilir. Kesme yaparken taban levhasının iş parçasına sağlam biçimde oturmasına dikkat edin. Açılandırılan bir testere bıçağı kırılabilir veya geri tepme kuvveti oluşturabilir. İşiniz bittikten sonra aleti kapatın ve testere bıçağı tam olarak durduktan sonra kesme yerinden çıkarın. Bu yolla geri tepme kuvvetinin oluşmasını engellersiniz ve aleti güvenli bir biçimde elinizden bırakabilirsiniz. Sadece hasar görmemiş, kusursuz testere bıçakları kullanın. Bükülmüş veya körelmiş testere bıçakları kırılabilir, kesme işlemini olumsuz yönde etkileyebilir veya geri tepme kuvvetlerinin ortaya çıkmasına neden olabilirler. Aleti kapattıktan sonra testere bıçağını yan taraftan bastırarak frenlemeyin. Testere bıçağı hasar görebilir, kırılabilir veya bir geri tepme kuvveti oluşabilir. Görünmeyen ikmal hatlarını tespit etmek üzere uygun tarama cihazları kullanın veya mahalli ikmal şirketlerinden yardım alın. Elektrik kablolarıyla temas yanıklara ve elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çıkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasına neden olabilir. İş parçasını emniyete alın. Bir germe tertibatı veya mengene ile sabitlenen iş parçası elle tutmaya oranla daha güvenli tutulur. Elinizden bırakmadan önce elektrikli el aletinin tam olarak durmasını bekleyin. Alete takılan uç sekip çıkabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz.

Bütün uyarıları ve talimat hükümlerini okuyun. Açıklanan uyarılara ve talimat hükümlerine uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya ağır yaralanmalara neden olunabilir.

Usulüne uygun kullanım

Bu alet; sağlam ve sabit bir zeminde ahşap, plastik, metal, seramik levha ve lastik malzemede kesme ve içten kesme işleri için geliştirilmiştir. Bu alet aynı zamanda düz kesme işleri ve 45°'ye kadar gönyeli kesme işlerine de uygundur. Testere bıçağı tavsiyelerine uyun.

Şekilde gösterilen elemanlar

Şekilde gösterilen elemanların numaraları grafik sayfasındaki elektrikli el aleti resmindeki numaralarla aynıdır.

1 Açma/kapama şalterinin kilitlenmesi 2 Açma/kapama şalteri 3 Emme hortumu* 4 Emme rakoru 5 Testere bıçağı gözü 6 Taban levhası 7 Pandül hareket ayar kolu 8 Talaş üfleme tertibatı şalteri 9 Emme kapağı 10 Kesme hattı kontrolü tabanı "Cut Control" 11 Kesme hattı kontrolü bakış penceresi "Cut Control"

12 Tutamak (izolasyonlu tutamak yüzeyi) 13 Testere bıçağı kovanı 14 Kılavuz makara 15 Testere bıçağı 16 Talaş emniyeti 17 Aksesuar yuvası 18 Temas emniyeti 19 Vida 20 Skala gönye açısı 21 Kesme işareti 0° 22 Kesme işareti 45°

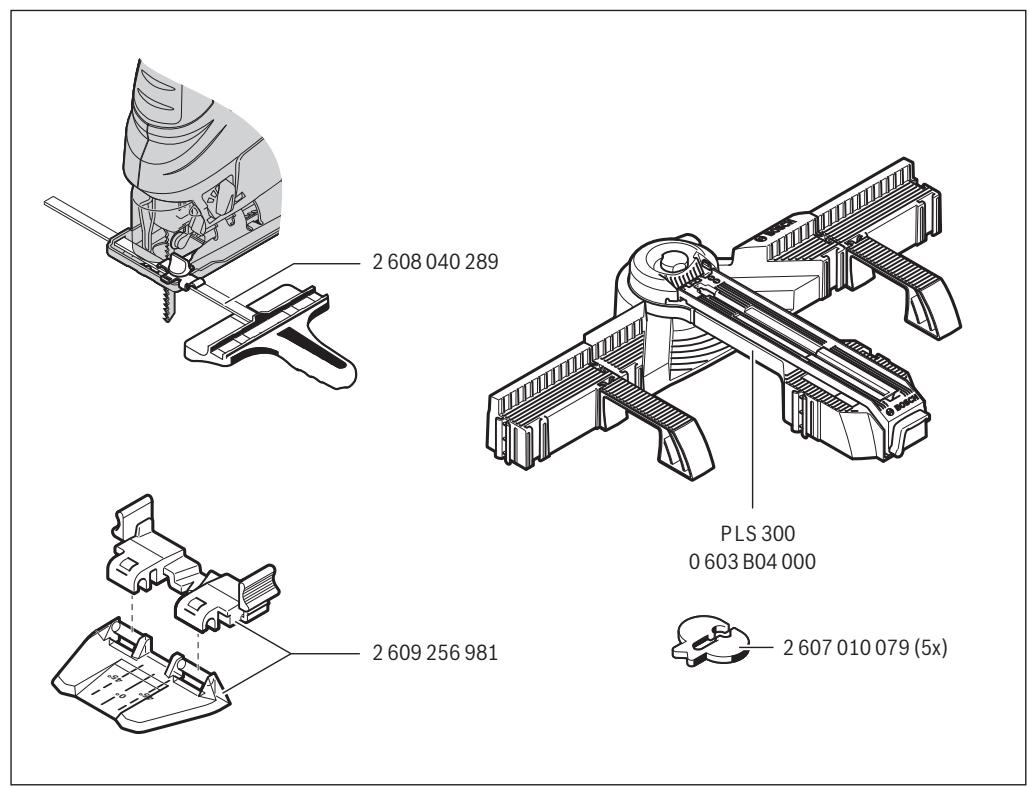

*Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir. Aksesuarların tümünü aksesuar programımızda bulabilirsiniz.

Teknik veriler

Dekupaj testeresi		PST 750 PE	PST 800 PEL	PST 8000 PEL	PST 8500 PEL
Ürün kodu		3 603 CA0 5..	3 603 CA0 1..	3 603 CA0 1..	3 603 CA0 1..
Kesmehatti kontrlü "Cut Control"		-	●	●	●
Strok sayiş kontrlü		●	●	●	●
Pandül hareket		●	●	●	●
Girgis,GLUCU	W	530	530	530	530
Çıkş,GLUCU	W	290	290	290	290
Boştaki strok sayişn0	strok/da k	500-3000	500-3000	500-3000	500-3000
Strok	mm	20	20	20	20
maks. kesme derinligi
-Ahşapta	mm	75	80	80	85
-Alüminyumda	mm	12	12	12	12
- Çelikte (alaşimsiz)	mm	5	5	5	5
Kesme acıSL(Sol/sağ) maks.	°	45	45	45	45
Ağırkıglı EPTA-Procedure 01/2003'e,gore	kg	1,9	1,9	1,9	1,9
Koruma sinifi		☐/II	☐/II	☐/II	☐/II

Veriler 230 V'luk bir anma gerilimi [U] için geçerlidir. Farklı gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişebilir.

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN 60745-2-11 uyarınca belirlenmektedir.

Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basıncı seviyesi 85 dB(A); gürültü emisyonu seviyesi 96 dB(A). Tolerans K = 3 dB.

Koruyucu kulaklık kullanın!

Toplam titreşim değerleri a_h (üç yönün vektör toplamı) ve tolerans K, EN 60745 uyarınca:

Yonga levhaların kesilmesi: a_h = 13 m/s², K = 3 m/s²

Metal sacların kesilmesi: a_h = 7 m/s², K = 1,5 m/s²

Bu talimatta belirtilen titreşim seviyesi EN 60745'e göre normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve havalı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım

alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen değerden farklı olabilir. Bu da toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde artırabilir.

Titreşim yükünü tam olarak tahmin edebilmek için aletin kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir.

Titresimin kullanıcıya bindirdiği yük için önceden ek güvenlik önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Uygunluk beyanı

C

Tek sorumlu olarak, 'Teknik veriler' bölümünde tanımlanan ürünün, değişiklikleri de dahil olmak üzere 2011/65/EU, 2014/30/EU, 2006/42/EC yönergelerinin geçerli bütün hükümlerini karşıladığını ve aşağıdaki standartlarla uyumlu olduğunu beyan ederiz: EN 60745-1, EN 60745-2-11.

82 | Türkçe

Teknik belgelerin bulunduğu merkez (2006/42/EC):

Robert Bosch GmbH, PT/ETM9,

70764 Leinfelden-Echterdingen, GERMANY

Henk Becker

Elektrikli el aletinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Testere bıçağının takılması/değiştirilmesi

Testere bıçağını takarken koruyucu eldiven kullanın.

Testere bıçağına temas yaralanmalara neden olabilir.

Testere bıçağının seçilmesi

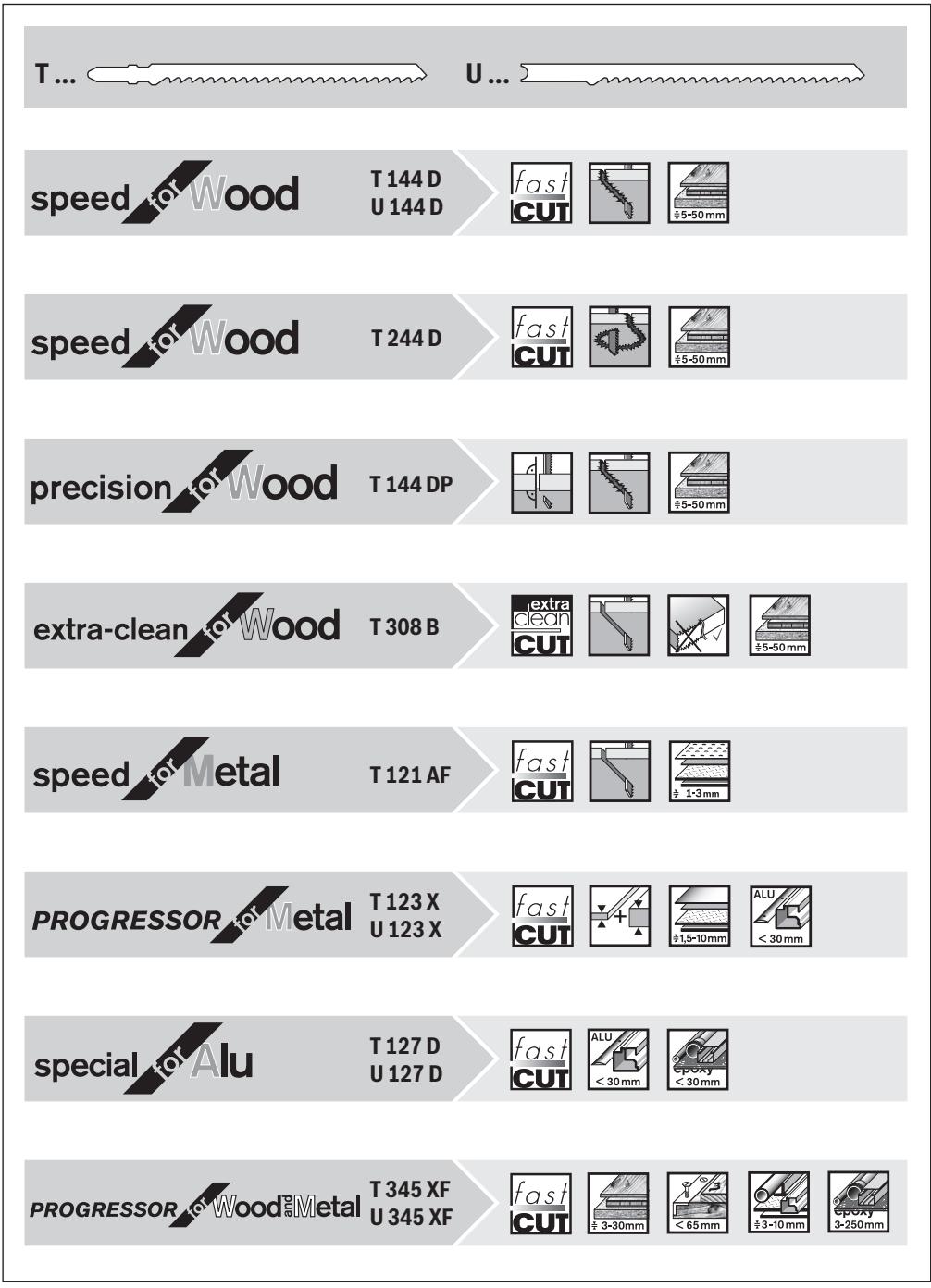

Tavsiye edilen testere bıçaklarına ait genel görünümü bu talimatın sonunda bulabilirsiniz. Sadece tek kamalı (T-saplı) veya 1/4"lik (U-saplı) testere bıçakları kullanın. Testere bıçağı, öngörülen kesimin gerektirdiğinden daha uzun olmamalıdır.

Dar kavisli kesme işlerinde ince testere bıçakları kullanın.

Testere bıçağının takılması (Bakınız: Şekil A1)

Alete takmadan önce testere bıçağı sapını temizleyin.

Kirli bir sap güvenli biçimde tespit edilemez.

Gerekiyorsa koruyucu kapağı açın (Bakınız: "Koruyucu kapak").

Testere bıçağı kovanını 13 ok yönünde yukarı itin. Testere bıçağını 15, dişler kesme yönünde olacak biçimde, testere bıçağı kovanına sonuna kadar itin.

Testere bıçağını takarken testere bıçağı sırtının kılavuz makarası 14 oluğuna oturmasına dikkat edin.

Testere bıçağının yerine sıkıca oturup oturmadığını kontrol edin. Gevşek testere bıçağı dışarı fırlayabilir ve sizi yaralayabilir.

Testere bıçağının çıkarılması (Bakınız: Şekil A2)

Testere bıçağı kovanını 13 ok yönünde yukarı doğru itin ve testere bıçağını 15 alın.

Çıkarma esnasında testere bıçağı sıkışacak olursa ayar kolunu 7 maksimum pandül harekete ayarlayın ve testere bıçağı yuvasını 13 hafifçe öne itin (maks. 2 mm).

Testere bıçağı gözü (Bakınız: Şekil B)

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

Testere bıçağı deposunda 110 mm uzunluğa kadar olan toplam altı testere bıçağı saklayabilirsiniz. Testere bıçağı tek kam sapını (T sap) testere bıçağı deposunda öngörülen oluğa yerleştirin. Üç testere bıçağı üst üste yerleştirebilirsiniz.

Testere bıçağı gözünü kapatın ve taban levhasına 6 oluğuna sonuna kadar itin.

Tala emniyeti (Bakınız: Şekil C)

Tala emniyeti 16 (aksesuar), ahşap malzemede kesme yaparken üst yüzeyin yırtılmasını önler. Tala emniyeti sadece belirli testere bıçağı tiplerinde ve sadece 0° dereceli gönyeli kesimlerde kullanılabilir. Taban levhası 6, talaş emniyeti ile çalışılırken kenara yakın kesme için arkaya getirilmemelidir.

Tala emniyetini 16 aşağıdan taban levhasına 6 bastırın.

Kesme hattı kontrolü "Cut Control"

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

Kesme hattı kontrolü "Cut Control", elektrikli el aletinin iş parçası üzerine önceden çizilen kesme hattında hassas biçimde yönlendirilmesine olanak sağlar. "Cut Control" birimine kesme işareti bakış penceresi 11 ve elektrikli el aletine tespit etmeye yarayan 10 taban da dahildir.

"Cut Control"un taban levhasına tespiti

(Bakınız: Şekil D)

"Cut Control" bakış penceresini 11 yuvadaki 10 mesnetlere takın. Daha sonra yuvayı hafifçe sıkın ve taban levhasının aksesuar yuvasında 17 kavrama yapmasını sağlayın.

Toz ve talaş emme

Kurşun içeren boyalar, bazı ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çıkan toz sağlığa zararlı olabilir. Bu tozlara temas etmek veya bu tozları solumak alerjik reaksiyonlara ve/veya kullanıcının veya onun yakınındaki kişilerin nefes alma yollarındaki hastalıklara neden olabilir.

Kayın veya meşe gibi bazı ağaç tozları kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanılan katkı maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafından işlenmelidir.

• Mümkün olduğunca, işlediğiniz malzemeye uygun bir toz emme tertibatı kullanın.
• Çalışma yerinizi iyi bir biçimde havalandırın.
• P2 filtre sınıfı filtre takılı solunum maskesi kullanmanızı tavsiye ederiz.

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun.

Çalıştığınız yerde tozun birikmesini önleyin. Tozlar kolayca alevlenebilir.

Koruyucu kapak (Bakınız: Şekiller E-F)

(PST 800 PEL/PST 8000 PEL/PST 8500 PEL)

Koruyucu kapağı 9 takın, elektrikli el aletinizi bir toz emme tertibatına bağlamadan önce.

Koruyucu kapağı 9 elektrikli el aletine öyle yerleştirin ki, temas emniyeti 18 üzerindeki orta tutucu ve her iki dış tutucu gövdenin oluklarını kavrasın.

Koruyucu kapağı 9 toz emme tertibatı olmadan çalışmak için ve gönyeli kesme işleri için çıkarın. Bunu yapmak için kapağı dış tutucuların yüksekliğine bastırın ve öne doğru çekerek alın.

Toz emme tertibatının bağlanması

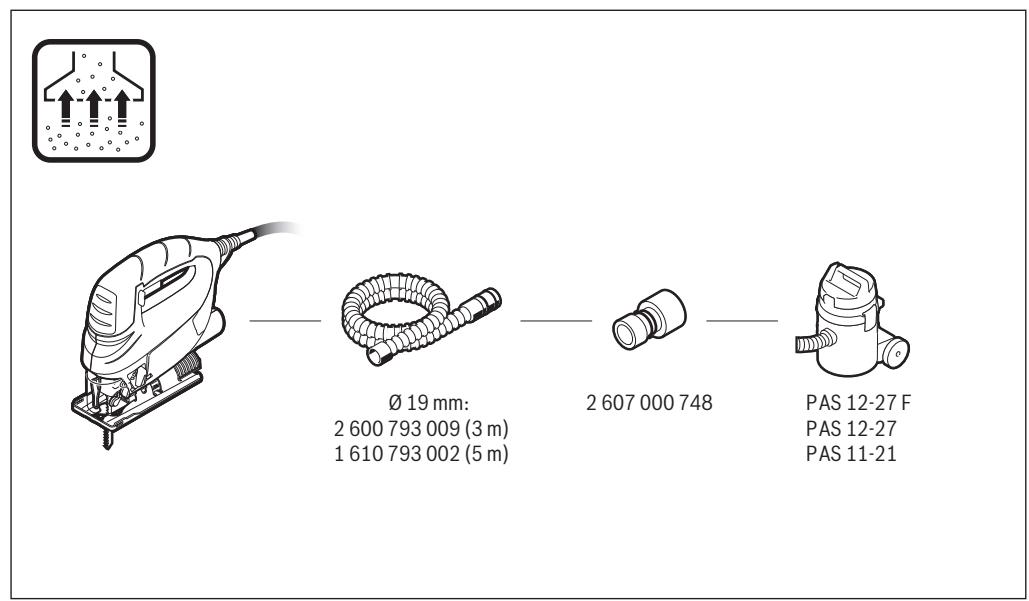

Bir emme hortumunu 3 (aksesuar) emme rakoruna 4 takın. Emme hortumunu 3 bir elektrik süpürgesine (aksesuar) bağlayın. Çeşitli elektrik süpürgelerine bağlantının genel görünüşünü bu talimatın sonunda bulabilirsiniz.

Toz emme tertibatını bağlayınca talaş üfleme tertibatını kapatın (Bakınız: "Talaş üfleme tertibatı").

Elektrik süpürgesi işlenen malzemeye uygun olmalıdır.

Özellikle sağlığa zararlı, kanserojen veya kuru tozlar emdirirken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullanın.

İşletim

İşletim türleri

Elektrikli el aletinin kendinde bir çalışma yapmadan önce her defasında fişi prizden çekin.

Pandil hareketin ayarlanması

Dört kademe halinde ayarlanabilen pandül hareket, kesme hızının, kesme performansının ve kesim profilinin, işlenen malzemeye optimum biçimde uyarlanmasını sağlar.

Ayar kolu 7 ile pandül hareketi çalışırken de ayarlayabilirsiniz.

Pandül hareket yok

Küçük pandül hareket

Orta pandül hareket

Büyük pandül hareket

Yapılan işe uygun optimum pandül hareket kademesi deneyerek bulunur. Burada şu tavsiyeler geçerlidir:

• Kesme kenarının ne kadar ince ve temiz olmasını istiyorsanız, pandül hareket kademesini o kadar küçük seçin veya pandül hareketi kapatın.
• İnce malzemeleri işlerken (örneğin saçları) pandül hareketini kapatın.
• Sert malzemelerde (örneğin çelikte) küçük pandül hareketle çalışın.
• Yumuşak malzemelerde ve ahşabı elyaf yönünde keserken maksimum pandül hareket kademesi ile çalışabilirsiniz.

Gönye açısının ayarlanması (Bakınız: Şekil G)

Taban levhası 45 derecelik gönye açılarına kadar sağa veya sola hareket ettirilebilir.

Koruyucu kapak 9, talaş emniyeti 16, gönyeli kesme işlerinde takılamaz.

Gerektiğinde koruyucu kapağı 9 çıkarın (Bakınız: "Koruyucu kapak", sayfa 82) ve talaş koruma emniyetini 16 alın (Bakınız: "Talaş emniyeti", sayfa 82).

Testere bıçağı deposunu 5 taban levhasından 6 çekin (PST 800 PEL/PST 8000 PEL/PST 8500 PEL).

Vidayı 19 gevşetin ve taban levhasını 6 hafifçe emme rakoru 4 yönüne itin.

Gönye açısının hassas biçimde ayarlanabilmesi için taban levhasının 0°, 22.5° ve 45° derecede kilitlenme noktaları vardır.

Taban levhasını 6 skalaya uygun olarak 20 istediğiniz pozisyona hareket ettirin. Diğer gönye açıları bir açıölçer yardımı ile ayarlanabilir.

Daha sonra taban levhasını 6 testere bıçağı 15 yönünde sonuna kadar itin.

Vidayı 19 tekrar sıkın.

Gönyeli kesmede kesme hattı kontrolü

Kesme hattını kontrol etmek üzere "Cut Control" bakış penceresinde 11 0° derecelik dik açı için bir işaret 21 ve sağa veya sola 45° derecelik sapmalar için 22 skalaya 20 uygun işaretler vardır.

0° ile 45° arasındaki gönye açısı kesme işareti orantılıdır. Bu işaret "Cut Control" bakış penceresinde 11 kesintili bir işaretleyici ile kolayca işaretlenebilir ve tekrar kaldırılabilir.

Tam ölçülü hassas kesme işleri için önceden bir deneme kesmesi yapmanızı tavsiye ederiz.

Taban levhası konumunun ayarlanması (Bakınız: Şekil G)

Kenara yakın kesme işleri için taban levhası 6 arkaya getirilebilir.

Vidayı 19 gevşetin ve taban levhasını 6 emme rakoru 4 yönünde sonuna kadar itin.

Vidayı 19 tekrar sıkın.

Konumu değiştirilmiş taban levhası 6 ile kesme sadece 0° gönye açısında mümkündür. Ayrıca kesme hattı kontrollü "Cut Control" yuvası 10 ile ve talaş emniyeti 16 ile kullanılamaz.

Talaş üfleme tertibatı

Talaş üfleme tertibatının 8 hava akımı ile kesme hattı talaşlardan arındırılır.

Talaş üfleme tertibatının açılması: Ahşap ve plastik malzemede yüzey talaş kaldırmalı işlerde şalteri 8 emme rakoru yönüne itin.

Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalıştırılabilir.

Açma/kapama

Enerjiden tasarruf etmek için elektrikli el aletini sadece kullanacağınız zaman açın.

Elektrikli el aletini çalıştırmak için açma/kapama şalterine 2 basın.

Açma/kapama şalterini 2 kilitlemek için şalteri basılı tutun ve kilidi 1 sağa veya sola itin.

Elektrikli el aletini kapatmak için açma/kapama şalterini 2 bırakın. Açma/kapama şalteri 2 kilitli durumda iken şaltere önce basın sonra bırakın.

Strok sayısı kontrolü

Açma/kapama şalteri 2 üzerine uyguladığınız basma kuvvetini artırarak veya azaltarak çalışır durumdaki aletin strok sayısını kademesiz olarak ayarlayabilirsiniz.

Açma/kapama şalteri 2 kilitli iken strok sayısını düşürmek mümkün değildir.

Gerekli strok sayısı işlenen malzeme ve çalışma koşullarına bağlı olup, deneme yolu ile belirlenebilir.

Testere bıçağını iş parçası üzerine oturturken ve alüminyum ile plastikleri keserken yüksek strok sayısı tavsiye edilir.

Küçük strok sayısı ile uzun süre çalışınca elektrikli el aleti fazla ısınabilir. Bu gibi durumlarda testere bıçağını çıkarın ve soğumayı sağlamak için elektrikli el aletini yaklaşık 3 dakika maksimum strok sayısı ile çalıştırın.

Çalışırken dikkat edilecek hususlar

Elektrikli el aletinin kendisinde bir çalışma yapmadan önce her defasında fişi prizden çekin. Küçük veya ince iş parçalarını işlerken her zaman sağlam bir zemin veya bir kesme istasyonu (Bosch PLS 300) kullanın.

Optimum düzeyde ve hassas kesim sağlamak için hafif bastırma kuvveti ile kesme yapın.

Kalın ahşaptaki uzun ve düz kesme işlerinde (>40 mm) kesme hattı düz olmayabilir. Bu gibi işlemleri daha hassas biçimde yapmak için bir Bosch daire testeresi kullanılması tavsiye olunur.

Malzeme içine dalarak kesme (Bakınız: Şekil H)

Malzeme içine dalarak kesme sadece ahşap, alçıpan ve benzeri yumuşak malzemede yapılmalıdır!

Malzemeye dalarak kesme için sadece kısa testere bıçakları kullanın. Malzeme içine dalarak kesme ancak 0° derecelik gönye açılarında mümkündür.

Elektrikli el aletinin taban levhasının 6 ön kenarını, testere bıçağı 15 iş parçasına değmeden, iş parçasına dayayın ve aleti çalıştırın. Strok kontrollü olan elektrikli el aletlerinde maksimum strok sayısını seçin. Elektrikli el aletini sıkıca iş parçasına bastırın ve testere bıçağının yavaşça iş parçasına girmesini sağlayın.

Taban levhası 6 iş parçası üzerine tam olarak oturduktan sonra istediğiniz kesme hattı boyunca kesme yapın.

Soğutma ve yağlama maddesi

Metalleri keserken malzemenin ısınması nedeniyle kesme hattına soğutma veya yağlama maddesi sürmelisiniz.

Bakım ve servis

Bakım ve temizlik

Elektrikli el aletinin kendisinde bir çalışma yapmadan önce her defasında fişi prizden çekin. İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma deliklerini daima temiz tutun.

Testere bıçağı yuvasını düzenli aralıklarla temizleyin. Bunu yapmak için testere bıçağını çıkarın ve aleti hafifçe düz bir zemine vurun.

Elektrikli el aleti aşırı ölçüde kirlenirse işlev bozuklukları ortaya çıkabilir. Bu nedenle çok toz çıkaran malzemeyi alttan veya baş üzerinde kesmeyin.

Olağan dışı kullanım koşullarında mümkün olduğu kadar bir emici tertibat kullanın. Havalandırma aralıklarını sık sık basınçlı hava ile temizleyin ve bir hatalı akım koruma şalteri (PRCD) bağlayın. Metaller işlenirken elektrikli el aletinin içinde iletken tozlar birikebilir. Bu da elektrikli el aletinin koruyucu izolasyonunu olumsuz yönde etkileyebilir.

Kılavuz makaraya 14 arada bir yağ damlatın.

Kılavuz makarayı 14 düzenli aralıklarla kontrol edin. Aşınan kılavuz makara yetkili bir Bosch servisinde değiştirilmelidir.

Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye düşmemesi için Bosch'tan veya yetkili bir servisten temin edilmelidir.

Müşteri hizmetleri ürününüzün onarım, bakım ve yedek parçalara ilişkin sorularınızı yanıtlar. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki web sayfasında da bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuarlara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: [phone]

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: [phone]

Ege Elektrik

İnönü Bulvarı No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: [phone]

Deiger İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: [phone]

Çözüm Bobinaj

Ismetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: [phone]

Onarim Bobinaj

Raifpaşa Cad. No: 67 Iskenderun

Hatay

Tel.: [phone]

Günşah Otomotiv

Beylikdüz Sanayi Sit. No: 210 Beylikdüz

Istanbul

Tel.: [phone]

Aygem

10021 Sok. No: 11 AOSB Cigi

lzmir

Tel.: [phone]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: [phone]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: [phone]

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: [phone]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: [phone]

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesini çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine gönderilmelidir.

Elektrikli aletlerinizi evsel çöplerinize atmayın!

Sadece AB üyesi ülkeler için:

2012/19/EU yönetmeliği ve bunun ulusal hukuka uyarlanmış hükümleri uyarınca kullanım ömrünü tamamlamış elektrikli ve elektronik aletler ayrı ayrı toplanmak ve çevre dostu tasfiye için geri dönüşüm merkezine yollanmak zorundadır.

Değişiklik haklarımız saklıdır.
