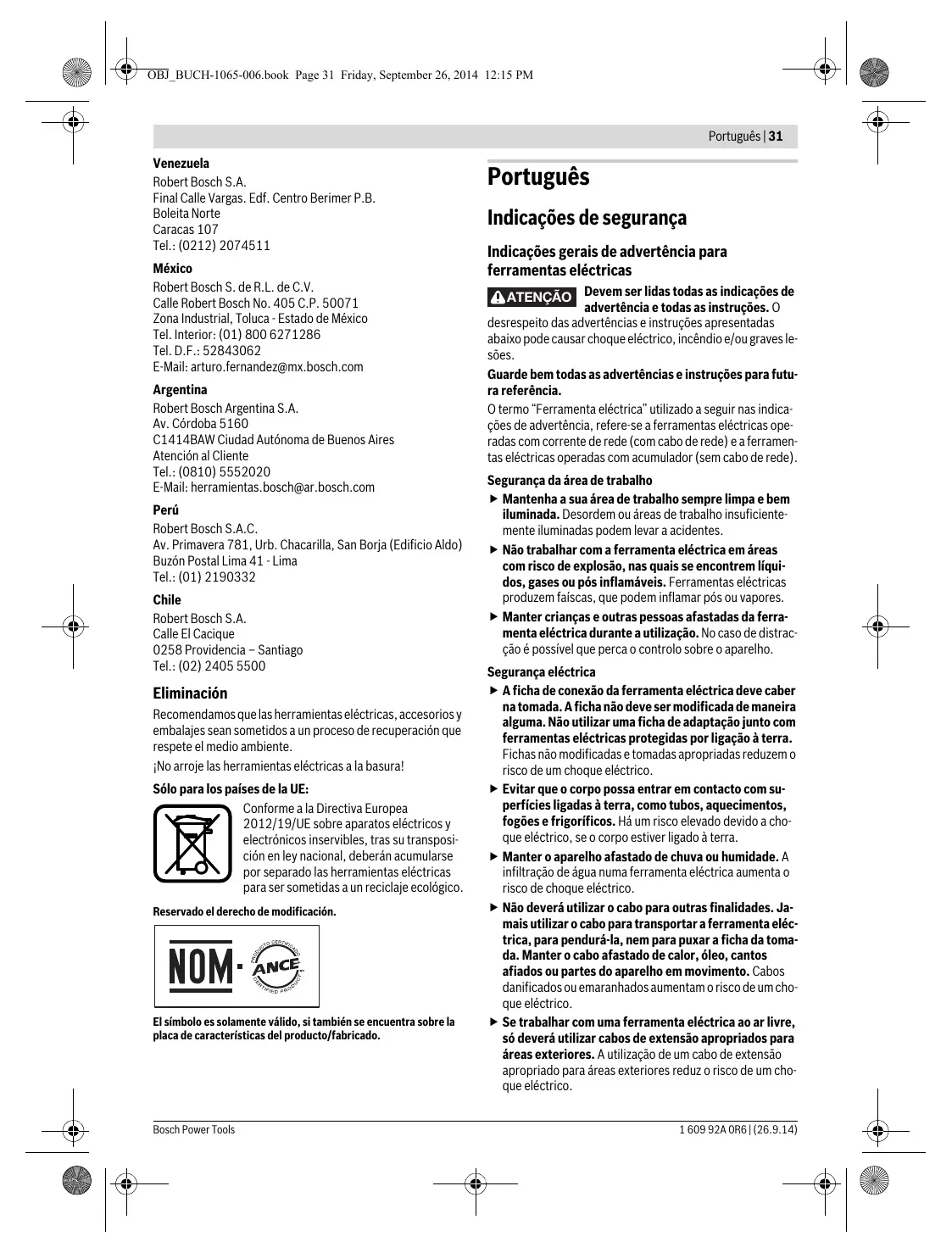

MANUAL DE UTILIZADOR PST8500PEL BOSCH

1,9 /II As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países. Bosch Power Tools 1 609 92A 0R6 | (26.9.14) OBJ_BUCH-1065-006.book Page 34 Friday, September 26, 2014 12:15 PM 34 | Português Informação sobre ruídos/vibrações Introduzir/substituir a lâmina de serra Os valores de emissão de ruído determinados de acordo com EN 60745-2-11. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 85 dB(A); Nível de potência acústica 96 dB(A). Incerteza K=3 dB. Usar protecção auricular! Totais valores de vibrações ah (soma dos vectores de três direcções) e incerteza K averiguada conforme EN 60745: Serrar placa de aglomerado: ah =13 m/s2, K=3 m/s2, Serrar placa de metal: ah =7 m/s2, K=1,5 m/s2. O nível de vibrações indicado nestas instruções foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se, contudo, a ferramenta eléctrica for utilizada para outras aplicações, com acessórios diferentes, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Para a montagem da lâmina de serra é necessário usar luvas de protecção. Há perigo de lesões no caso de um contacto com a lâmina de serra. Declaração de conformidade Declaramos sob nossa inteira responsabilidade que o produto descrito nos “Dados técnicos” está em conformidade com todas as disposições pertinentes das Directivas 2011/65/UE, 2014/30/UE, 2006/42/CE incluindo suas alterações, e em conformidade com as seguintes normas: EN 60745-1, EN 60745-2-11. Processo técnico (2006/42/CE) em: Robert Bosch GmbH, PT/ETM9, 70764 Leinfelden-Echterdingen, GERMANY Henk Becker Helmut Heinzelmann Executive Vice President Head of Product Certification Engineering PT/ETM9 Robert Bosch GmbH, Power Tools Division 70764 Leinfelden-Echterdingen, GERMANY Leinfelden, 24.09.2014 Montagem Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. 1 609 92A 0R6 | (26.9.14) Seleccionar a lâmina de serra No final desta instrução de serviço encontra-se uma vista geral das lâminas de serra recomendadas. Só introduzir lâminas de serra com haste de um ressalto (haste em forma de T) ou com haste universal de 1/4" (haste em forma de U). A lâmina de serra não deveria ser mais comprida do que necessário para o corte previsto. Para serrar curvas apertadas devem ser utilizadas lâminas de serra estreitas. Introduzir a lâmina de serra (veja figura A1) Limpar o encabadouro da lâmina de serra antes de introduzí-la. Um encabadouro sujo não pode ser fixo de forma correcta. Se necessário deverá retirar a tampa 9 (veja “Tampa”). Empurrar a fixação da lâmina de serra 13 para cima, no sentido da seta. Empurrar a lâmina de serra 15, com os dentes no sentido de corte, completamente na fixação da lâmina de serra. Ao introduzir a lâmina de serra, deverá observar que o lado posterior da lâmina de serra esteja na ranhura do rolo de guia 14. Controlar a posição firme da lâmina de serra. Uma lâmina de serra solta pode cair e ferí-lo. Retirar a lâmina de serra (veja figura A2) Empurrar a fixação da lâmina de serra 13 para cima no sentido da seta e retirar a lâmina de serra 15. Se a lâmina de serrar ficar emperrada ao ser retirada, deverá colocar a alavanca de ajuste 7 na posição de máximo movimento de pêndulo e premir a fixação da lâmina de serrar 13 levemente para frente (máx. 2 mm). Depósito de lâminas de serra (veja figura B) (PST 800 PEL/PST 8000 PEL/PST 8500 PEL) No depósito de lâminas de serra 5 podem ser guardadas até seis lâminas de serra, com um comprimento de até 110 mm. Introduzir as lâminas de serra, com haste de um came (haste em T), no entalhe do depósito de lâminas de serra previsto para tal. Podem ser empilhadas até três lâminas de serra. Fechar o depósito de lâminas de serra e deslocá-lo completamente até o entalhe da placa de base 6. Protecção contra formação de aparas (veja figura C) A protecção contra formação de aparas 16 (acessório) pode evitar que ao serrar a superfície de madeira apresente lascas. A protecção contra formação de aparas só pode ser utilizada para certos tipos de lâminas de serra e apenas num ângulo de corte de 0°. A placa de base 6 não deve ser deslocada para trás para serrar rente ao canto ao serrar com a protecção contra formação de aparas. Pressionar a protecção contra formação de aparas 16 por baixo na placa de base 6. Bosch Power Tools OBJ_BUCH-1065-006.book Page 35 Friday, September 26, 2014 12:15 PM Português | 35 Controle da linha de corte “Cut Control” (PST 800 PEL/PST 8000 PEL/PST 8500 PEL) O controle da linha de corte “Cut Control” possibilita a condução precisa da ferramenta eléctrica ao longo de uma linha desenhada sobre a peça a ser trabalhada. O conjunto de montagem “Cut Control” contem um visor 11 com marcações de corte e a base 10 para a fixação na ferramenta eléctrica. Fixar “Cut Control” na placa de base (veja figura D) Fixar o visor para “Cut Control” 11 nas fixações do casquilho

10. Em seguida deverá comprimir levemente o casquilho e

permitir que engate na fixação de acessórios 17 da placa de base. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respiratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalhados, vigentes no seu país. Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. Tampa (veja figuras E–F) (PST 800 PEL/PST 8000 PEL/PST 8500 PEL) Montar a tampa 9, antes de conectar a ferramenta eléctrica a uma aspiração de pó. Colocar a capa de cobertura 9 sobre a ferramenta eléctrica de modo que o dispositivo de fixação central engate na protecção contra contacto 18 e que os dois dispositivos de fixação laterais engatem nos entalhes da carcaça. Retirar a capa de cobertura 9 para trabalhos sem aspiração de pó, assim como para cortes de chanfradura. Para tal é necessário comprimir a capa na altura dos dispositivos de fixação laterais puxar pela frente para retirá-la. Conectar a aspiração de pó Colocar uma mangueira de aspiração 3 (acessório) no bocal de aspiração 4. Conectar a mangueira de aspiração 3 com um aspirador de pó (acessório). Uma vista geral sobre a conexão a diversos aspiradores de pó encontram-se no final desta instrução de serviço. Desligar o dispositivo de sopro de aparas, se a aspiração de pó estiver conectada (veja “Dispositivo de sopro de aparas”). Bosch Power Tools O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Funcionamento Tipos de funcionamento Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Ajustar o movimento pendular O movimento pendular ajustável em quatro níveis possilita uma adaptação optimizada da velocidade de corte, da potência de corte e do resultado de corte ao material a ser trabalhado. Com a alavanca de ajuste 7 é possível ajustar o movimento pendular necessário durante o funcionamento. nenhum movimento pendular pequeno movimento pendular médio movimento pendular grande movimento pendular O nível optimizado do movimento pendular para cada aplicação pode ser averiguado através de um ensaio prático. São válidas as seguintes recomendações: – Quanto mais fino ou mais perfeito o lado de corte, tanto menor o movimento pendular a ser seleccionado; eventualmente o movimento pendular deverá ser completamente desligado. – Para trabalhar em materiais finos (p.ex. chapas metálicas) deverá desligar o movimento pendular. – Trabalhar em materiais duros (p.ex. aço) com pequeno movimento pendular. – Em materiais macios, e para serrar madeira no sentido da fibra, é possível trabalhar com máximo movimento pendular. Ajustar ao ângulo de chanfradura (veja figura G) A placa de base 6 pode ser virada para a direita ou para a esquerda para ângulos de chanfradura de até 45°. A tampa de cobertura 9 e a protecção contra formação de aparas 16 não podem ser utilizadas para cortes de chanfradura. Se necessário deverá retirar a capa de protecção 9 (veja “Tampa”, página 35) e remover a protecção contra formação de aparas 16 (veja “Protecção contra formação de aparas”, página 34). Puxar o depósito de lâminas de serra 5 da placa de base 6. (PST 800 PEL/PST 8000 PEL/PST 8500 PEL). Soltar o parafuso 19 e deslocar a placa de base 6 levemente no sentido do bocal de aspiração 4. Para ajustar ângulos de chanfradura exactos, encontram-se à direita e à esquerda da placa de base pontos de engate em 0°, 22,5° e 45°. Deslocar a placa de base 6 de acordo com a escala 20, para a posição desejada. Outros ângulos de chanfradura podem ser ajustados com auxílio de um goniómetro. Empurrar em seguida a placa de base 6 completamente no sentido da lâmina de serra 15. Reapertar o parafuso 19. 1 609 92A 0R6 | (26.9.14) OBJ_BUCH-1065-006.book Page 36 Friday, September 26, 2014 12:15 PM 36 | Português Controle da linha de corte em cortes de meia-esquadria
