| Producttype | Draadloze decoupeerzaag |
| Merk | BOSCH |
| Model | POWER4ALL PST18LI |
| Nominale spanning | 18 V |
| Toerentalregelaar | Ja, continu instelbaar |
| Pendelbeweging | Ja, 4 instelbare standen |
| Aantal onbelaste slagen | 0 – 2400 min⁻¹ |
| Slaglengte | 20 mm |
| Max. zaagdiepte in hout | 80 mm |
| Max. zaagdiepte in aluminium | 12 mm |
| Max. zaagdiepte in staal (ongelegeerd) | 5 mm |
| Max. schuine zaaghoek | 45° (links/rechts) |
| Gewicht | 1,9 kg (volgens EPTA-procedure 01/2003) |
| Voeding | Lithium-ion accu 18 V (PBA 18V...) |
| Aanbevolen lader | AL 22..CV / AL 18..CV |
| Geluidsdrukniveau | 81 dB(A) |
| Geluidsvermogensniveau | 92 dB(A) |
| Trillingen (hout zagen) | a_h = 8 m/s², K = 1,5 m/s² |
| Verlichting | Geïntegreerde Power Light-lamp |
| Afzuigsysteem | Aansluiting voor stofzuiger (accessoire) |
| Accubescherming | Electronic Cell Protection (ECP) tegen diepontlading |
| Bedrijfstemperatuurbereik | -20 tot +50 °C |
Veelgestelde vragen - POWER4ALL PST18LI BOSCH
Gebruikersvragen over POWER4ALL PST18LI BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Decoupeerzaag in PDF-formaat gratis! Vind uw handleiding POWER4ALL PST18LI - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. POWER4ALL PST18LI van het merk BOSCH.
GEBRUIKSAANWIJZING POWER4ALL PST18LI BOSCH
de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης
tr Orijinal işletme talimatı
ar تعليمات التشفيل الأصلية
2|
Deutsch....Seite 7
English....Page 14
Français....Page 21
Nederlands ......Pagina 51
Dansk.... Side 58
Svenska.... Sida 64

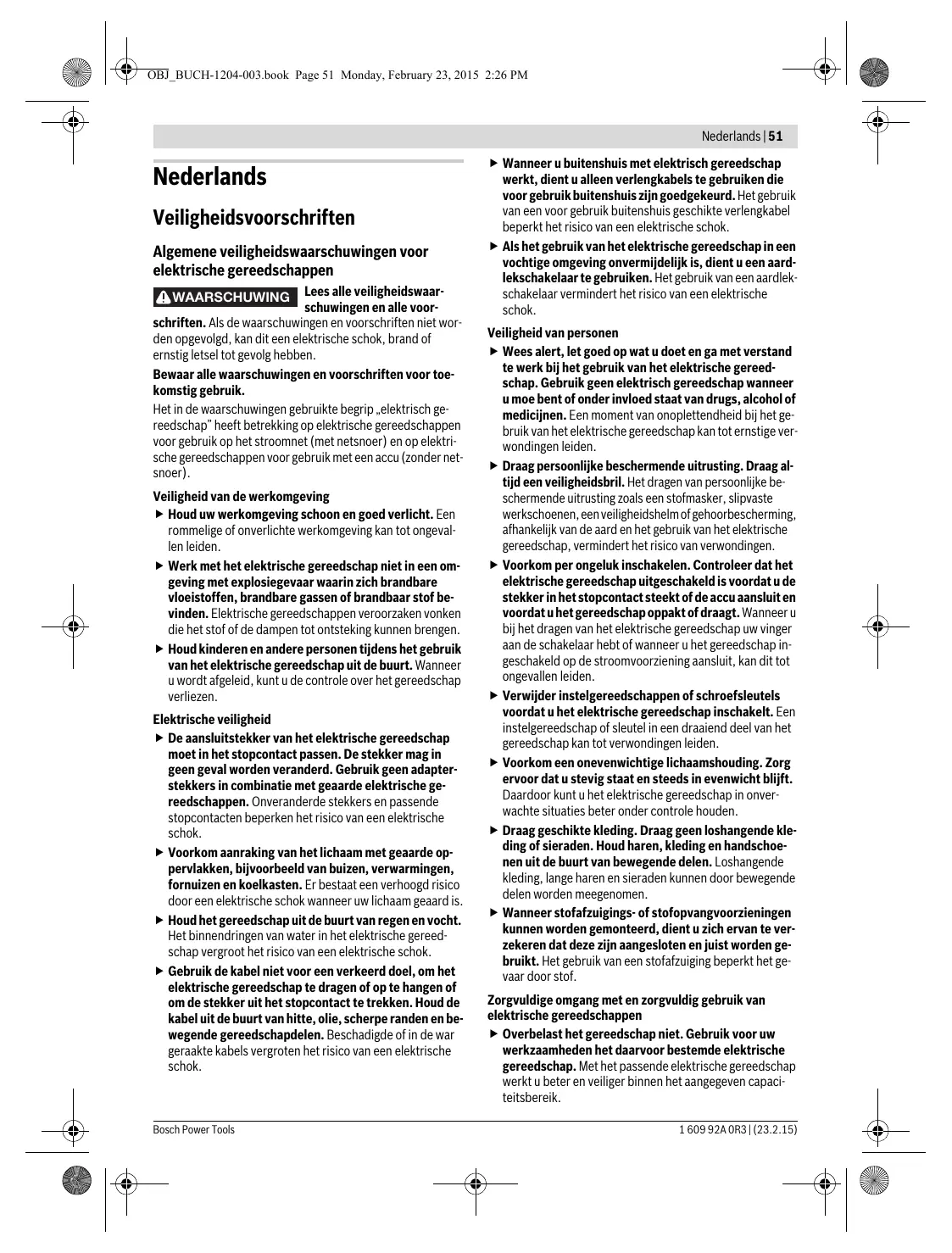

Veiligheidsvoorschriften
Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
⚠ WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle voor-
schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
Veiligheid van de werkomgeving
▶ Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
Elektrische veiligheid
De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
▶ Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
▶ Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
▶ Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Veiligheid van personen
▶ Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
▶ Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
▶ Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
▶ Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
▶ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
▶ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
▶ Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.
Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
▶ Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
52 | Nederlands
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
▶ Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
▶ Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.
Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. - Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.
Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt. - Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
▶ Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.
Gebruik en onderhoud van accugereedschappen
Service
Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.
Veiligheidsvoorschriften voor decoupeerzagen
Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Houd uw handen uit de buurt van de plaats waar wordt gezaagd. Grijp niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.
▶ Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.
▶ Let erop dat de voetplaat 9 bij het zagen stabiel ligt. Een schuin zaagblad kan breken of tot een terugslag leiden.
▶ Schakel het elektrische gereedschap na beëindiging van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen.
- Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zijn. Verbogen of niet-scherpe zaagbladen kunnen breken, het zagen negatief beïnvloeden of een terugslag veroorzaken.
▶ Rem het zaagblad na het uitschakelen niet af door er aan de zijkant tegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag veroorzaken.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.
- Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
▶ Open de accu niet. Er bestaat gevaar voor kortsluiting.
Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.
Nederlands | 53
▶ Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de luchtwegen irriteren.
- Gebruik de accu alleen in combinatie met uw Bosch elektrische gereedschap. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.
▶ Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, roken, exploderen of oververhitten.
Product- en vermogensbeschrijving
Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Gebruik volgens bestemming
Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt om recht en in bochten te zagen met een verstekhoek tot 45°. De adviezen voor zaagbladen moeten in acht worden genomen.
Het licht van dit elektrische gereedschap is bestemd om het directe werkbereik van het elektrische gereedschap te verlichten en is niet geschikt voor ruimteverlichting in het huishouden.
Afgebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
1 Inschakelblokkering voor aan/uit-schakelaar
2 Aan/uit-schakelaar
3 Accu-oplaadindicatie
4 Accu*
5 Accu-ontgrendelingsknop
6 Afzuigslang*
7 Afzuigaansluiting
8 Zaagbladendepot
9 Voetplaat
10 Instelhendel pendelbeweging
11 Beschermkap voor afzuiging
12 Steunwiel
13 Voet voor zaaglijncontrole „Cut Control”
14 Zaagblad*
15 Kijkvenster voor zaaglijncontrole „Cut Control”
16 Bescherming tegen aanraken
17 Zaagbladopname
18 Lamp „Power Light”
19 Handgreep (geïsoleerd greepvlak)
20 Antisplinterplaatje
21 Geleiding voor de parallelgeleider
22 Schaalverdeling verstekhoek
23 Schroef
24 Zaagmarkering 0°
25 Zaagmarkering 45°
26 Vastzetschroef van de parallelgeleider*
27 Parallelgeleider met cirkelsnijder*
28 Centreerpunkt van cirkelsnijder
* Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.
Technische gegevens
| Decoupeerzaag | PST 18 LI | |
| Productnummer | 3 603 K11 0.. | |
| Nominale spanning | V= | 18 |
| Regeling aantal zaagbewegingen | ● | |
| Pendelbeweging | ● | |
| Onbelast aantal zaagbewegingen n_0 | min^-1 | 0-2400 |
| Zaagbeweging | mm | 20 |
| Max. zaagdiepte | ||
| - in hout | mm | 80 |
| - in aluminium | mm | 12 |
| - in staal (ongelegeerd) | mm | 5 |
| Zaaghoek (links/rechts) max. | ° | 45 |
| Gewicht volgens | ||
| EPTA-Procedure 01/2003 | kg | 1,9 |
| Toegestane omgevingstemperatuur | ||
| - bij het laden | °C | 0...+45 |
| - bij het gebruik ^1) en bij opslag | °C | -20...+50 |
| Aanbevolen accu’s | PBA 18V...VPBA 18V...W | |
| Aanbevolen laadapparaten | AL 22..CVAL 18..CV | |
| 1) beperkt vermogen bij temperaturen <0 °C | ||
Informatie over geluid en trillingen
Geluidsemissiewaarden vastgesteld volgens EN 60745-2-11.
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 81 dB(A); geluidsvermogenniveau 92 dB(A). Onzekerheid K = 3 dB.
Draag een gehoorbescherming.
Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald volgens EN 60745:
Zagen van spaanplaat: a_h=8 m/s^2, K=1,5 m/s^2 ,
Zagen van metaalplaat: a_h=5 m/s^2 , K=1,5 m/s ^2
Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.
54 | Nederlands
Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met verschillende accessoire, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Conformiteitsverklaring CE
We verklaren op onze verantwoordelijkheid dat het onder „Technische gegevens“ beschreven product aan alle desbetreffende bepalingen van de richtlijnen 2009/125/EG (verordening 1194/2012), 2011/65/EU, tot 19 april 2016: 2004/108/EG, vanaf 20 april 2016: 2014/30/EU, 2006/42/EG inclusief van de wijzigingen ervan voldoet en met de volgende normen overeenstemt EN 60745-1, EN 60745-2-11.
Technisch dossier (2006/42/EG) bij:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
▶ Neem altijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedienen van de aan/uitschakelaar bestaat verwondingsgevaar.
Accu opladen (zie afbeelding A)
- Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn afgestemd op de bij het elektrische gereedschap gebruikte lithiumionaccu.
Opmerking: De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.
De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu niet.
De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)” beschermd tegen te sterk ontladen. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Her inzetgereedschap beweegt niet meer.
▶ Druk na het automatisch uitschakelen van het elektrische gereedschap niet meer op de aan/uit-schakelaar.
De accu kan anders beschadigd worden.
Als u de accu 4 wilt verwijderen, drukt u op de ontgrendelingsknop 5 en trekt u de accu omhoog uit het elektrische gereedschap. Forceer daarbij niet.
Neem de voorschriften ten aanzien van de afvalverwijdering in acht.
Zaagblad inzetten of vervangen
▶ Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.
Zaagblad kiezen
Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaanwijzing. Gebruik alleen zaagbladen met enkelnokkenschacht (T-schacht) of met 1/4" universele schacht (U-schacht). Het zaagblad mag niet langer zijn dan nodig is voor de gewenste zaagsnede.
Gebruik voor het zagen van nauwe bochten een smal zaagblad.
Zaagblad inzetten (zie afbeelding B)
▶ Reinig de schacht van het zaagblad voor het inzetten.
Een vervuilde schacht kan niet stevig worden bevestigd.
Verwijder indien nodig de beschermkap 11 (zie „Beschermkap”).
Duw de zaagbladopname 17 in de richting van de pijl omhoog. Duw het zaagblad 14, met de tanden in de zaagrichting, in de zaagbladopname tot het niet meer verder kan.
Let er bij het inzetten van het zaagblad op dat de rug van het zaagblad in de groef van het steunwiel 12 ligt.
▶ Controleer of het zaagblad stevig vastzit. Een los zaagblad kan uit de zaaghouder vallen en kan u verwonden.
Zaagblad verwijderen (zie afbeelding C)
Duw de zaagbladopname 17 in de richting van de pijl omhoog en verwijder het zaagblad 14.
Zaagbladendepot (zie afbeelding D)
In het zaagbladendepot 8 kunt u zes zaagbladen met een lengte van 110 mm bewaren. Leg de zaagbladen met de enkelnokkenschacht (T-schacht) in de daarvoor voorziene uitsparing van het zaagbladendepot. Er kunnen drie zaagbladen boven elkaar liggen.
Sluit het zaagbladendepot en duw het tot aan de aanslag in de uitsparing van de voetplaat 9.
Nederlands | 55
Antisplinterplaatje (zie afbeelding E)
Het antisplinterplaatje 20 (toebehoren) kan uitsplinteren van het oppervlak bij het zagen van hout voorkomen. Het antisplinterplaatje kan alleen bij bepaalde zaagbladtypen en alleen bij een zaaghoek van 0° worden gebruikt. De voetplaat 9 mag bij het zagen met het antisplinterplaatje niet naar achteren worden verplaatst voor het zagen tot aan opstaande randen.
Duw het antisplinterplaatje 20 van onderen in de voetplaat 9 (zoals op de afbeelding getoond met de inkeping omhoog).
De zaaglijncontrole „Cut Control” maakt nauwkeurige geleiding van het elektrische gereedschap langs een op het werkstuk getekende zaaglijn mogelijk. Bij de bouwset „Cut Control” horen het kijkvenster 15 met zaagmarkeringen en de voet 13 ter bevestiging aan het elektrische gereedschap.
„Cut Control“ aan de voetplaat bevestigen (zie afbeelding F)
Klem het kijkvenster voor „Cut Control” 15 in de houders aan de voet 13 vast. Druk vervolgens de voet iets samen en laat deze in de geleiding 21 van de voetplaat 9 vastklikken.
Afzuiging van stof en spanen
▶ Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kunnen schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.
- Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging.
- Zorg voor een goede ventilatie van de werkplek.
- Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.
Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.
▶ Voorkom ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.
Beschermkap (zie afbeeldingen G - H)
Monteer de beschermkap 11 voordat u het elektrische gereedschap op een stofafzuiging aansluit.
Plaats de beschermkap 11 zodanig op het elektrische gereedschap dat de middelste houder op de aanraakbescherming 16 en de beide buitenste houders in de uitsparing van het machinehuis vastklikken.
Verwijder de beschermkap 11 voor werkzaamheden zonder stofafzuiging en voor verstekzaagwerkzaamheden. Druk daarvoor de beschermkap ter hoogte van de buitenste houders samen en trek deze naar voren los.
Stofafzuiging aansluiten
Steek een afzuigslang 6 (toebehoren) op de afzuigadapter 7. Verbind de afzuigslang 6 met een stofzuiger (toebehoren).
Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.
Gebruik voor een optimale afzuiging indien mogelijk het anti-splinterplaatje 20.
De stofzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.
Gebruik
Functions
▶ Neem altijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedienen van de aan/uitschakelaar bestaat verwondingsgevaar.
Pendelbeweging instellen
Dankzij de in vier standen instelbare pendelbeweging kunnen zaagsnelheid, zaagcapaciteit en zaagbeeld optimaal worden aangepast aan het te bewerken materiaal.
Met de instelhendel 10 kunt u de pendelbeweging ook terwijl het elektrische gereedschap loopt instellen.
De optimale pendelbeweging voor de gewenste toepassing kunt u proefondervindelijk bepalen. Daarbij gelden de volgende adviezen:
- Hoe fijner en schoner de zaagrand moet worden, hoe kleiner de pedelbeweging moet worden ingesteld, of deze moet eventueel helemaal worden uitgeschakeld.
- Schakel bij de bewerking van dunne materialen (bijv. metaalplaat) de pendelbeweging uit.
- Werk in harde materialen (bijv. staal) met een kleine pen-delbeweging.
- In zachte materialen en bij het zagen van hout in de richting van de nerf kunt u met maximale pendelbeweging werken.
Verstekhoek instellen (zie afbeelding I)
De voetplaat 9 kan voor verstekzaagsneden tot 45° naar rechts of naar links worden gedraaid.
- Verwijder de beschermkap 11 en de afzuigaansluiting 7.
- Trek het zaagbladendepot 8 uit de voetplaat 9.
- Draai de schroef 23 los en duw de voetplaat 9 iets in de richting van de afzuigadapter 7.
- Voor het instellen van nauwkeurige verstekhoeken heeft de voetplaat rechts en links vastklikpunten bij 0°, 22,5° en 45°. Draai de voetplaat 9 volgens de schaalverdeling 22 in de gewenste stand. Andere verstekhoeken kunt u met een hoekmeter instellen.
56 | Nederlands
- Duw de voetplaat 9 vervolgens tot aan de aanslag in de richting van het zaagblad 14.
- Draai de schroef 23 weer vast.
De beschermkap 11, de afzuigaansluiting 7 en het antisplinterplaatje 20 kunnen bij verstekzaagwerkzaamheden niet worden gebruikt.
Zaaglijncontrole bij het zagen van verstek (zie afbeelding J)
Voor de zaaglijncontrole zijn op het kijkvenster voor „Cut Control” 15 één markering 24 voor haaks zagen (0°) en één markering 25 links en rechts voor het zagen van verstek (45°) naar links of naar rechts volgens de schaalverdeling 22 aanwezig.
De zaagmarkering voor verstekhoeken tussen 0° en 45° is proportioneel. Deze kan op het kijkvenster voor „Cut Control” 15 met een niet-permanente markeerstift aangegeven en gemakkelijk weer verwijderd worden.
Als u maatzuiver wilt werken, kunt het best eerst proefzagen.
Voetplaat verstellen (zie afbeelding I)
Voor het zagen tot aan opstaande randen kunt u de voetplaat 9 naar achteren verplaatsen.
Draai de schroef 23 los en duw de voetplaat 9 vervolgens tot aan de aanslag in de richting van de afzuigadapter 7.
Draai de schroef 23 weer vast.
Zagen met verplaatste voetplaat 9 is alleen mogelijk met een verstekhoek van 0°. Bovendien mogen de zaaglijncontrole „Cut Control” met de voet 13, de parallelgeleider met cirkelsnijder 27 (toebehoren) en het antisplinterplaatje 20 niet worden gebruikt.
Ingebruikneming
Accu plaatsen
- Gebruik alleen originele Bosch-lithiumionaccu's met de op het typeplaatje van het elektrische gereedschap aangegeven spanning. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
In- en uitschakelen
Als u het elektrische gereedschap wilt inschakelen bedient u eerst de inschakelblokkering 1 en drukt u vervolgens de aan/uit-schakelaar 2 in en houdt u deze ingedrukt.
De lamp 18 brandt als de aan/uit-schakelaar 2 licht of volledig is ingedrukt. Met de lamp kan de plaats waar wordt gewerkt bij ongunstige lichtomstandigheden worden verlicht.
Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 2 los.
Opmerking: Om veiligheidsredenen kan de aan/uit-schakelaar 2 van de machine niet worden vergrendeld, maar moet deze tijdens het gebruik voortdurend ingedrukt blijven.
Om energie te besparen, schakelt u het elektrische gereedschap alleen in wanneer u het gebruikt.
Aantal zaagbewegingen instellen
Door toe- of afnemende druk op de aan/uit-schakelaar 2 kunt u het aantal zaagbewegingen van het ingeschakelde elektrische gereedschap traploos regelen.
Lichte druk op de aan/uit-schakelaar 2 heeft een klein aantal zaagbewegingen tot gevolg. Met toenemende druk wordt het aantal zaagbewegingen groter.
Het vereiste aantal zaagbewegingen is afhankelijk van het materiaal en de werkomstandigheden en kan proefsgewijs worden vastgesteld.
Geadviseerd wordt om het aantal zaagbewegingen te verminderen als het zaagblad op het werkstuk wordt geplaatst en bij het zagen van kunststof en aluminium.
Bij langdurige werkzaamheden met een klein aantal zaagbewegingen kan het elektrische gereedschap zeer heet worden. Verwijder het zaagblad en laat het elektrische gereedschap ca. 3 minuten met het maximale aantal zaagbewegingen lopen om het te laten afkoelen.
Accu-oplaadindicatie
De accuoplaadindicatie 3 geeft bij een ingeschakeld elektrisch gereedschap de oplaadtoestand van de accu aan en bestaat uit drie groene LED's.
| LED | Capaciteit |
| Permanent licht 3 x groen | ≥ 66 % |
| Permanent licht 2 x groen | 34 – 65 % |
| Permanent licht 1 x groen | 11 – 33 % |
| Langzaam knipperlicht 1 x groen | ≤ 10 % |
Temperatuurafhankelijke beveiliging tegen overbelasting
Bij reglementair gebruik kan het elektrische gereedschap niet overbelast worden. Bij te sterke belasting of het verlaten van het toegestane accutemperatuurbereik wordt het toerental gereduceerd of het elektrische gereedschap schakelt uit. Bij gereduceerd toerental loopt het elektrische gereedschap pas na het bereiken van de toegestane accutemperatuur of bij verminderde belasting opnieuw met maximaal toerental. Bij automatische uitschakeling schakelt u het elektrische gereedschap uit, laat de accu afkoelen en schakel het elektrische gereedschap opnieuw in.
De drie LED's van de accuoplaadindicatie 3 knipperen snel als de temperatuur van de accu buiten het bedrijfstemperatuurbereik van -20 tot +50 °C ligt en/of de beveiliging tegen overbelasting geactiveerd is.
Bescherming tegen te sterk ontladen
De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)” beschermd tegen te sterk ontladen. Als de accu leeg is, wordt het elektrische gereedschap door een veiligheidsschakeling uitgeschakeld. Her inzetgereedschap beweegt niet meer.
Tips voor de werkzaamheden
- Gebruik bij het bewerken van kleine of dunne werkstukken altijd een stabiele ondergrond of een zaagstation (Bosch PLS 300).
Invallend zagen (zie afbeelding K)
▶ Alleen zachte materialen als hout en gipskarton mogen invallend worden gezaagd.
Nederlands | 57
Gebruik voor invallend zagen alleen korte zaagbladen. Inval- lend zagen is alleen mogelijk met een verstekhoek van 0°.
Zet het elektrische gereedschap met de voorste rand van de voetplaat 9 op het werkstuk, zonder dat het zaagblad 14 het werkstuk aanraakt, en schakel het in. Kies het maximale aantal zaagbewegingen bij elektrisch gereedschap met een regeling van het aantal zaagbewegingen. Duw het elektrische gereedschap stevig tegen het werkstuk en laat het zaagblad langzaam in het werkstuk invallen.
Zodra de voetplaat 9 met het hele oppervlak op het werkstuk ligt, zaagt u langs de gewenste zaaglijn verder.
Parallelgeleider met cirkelsnijder (toebehoren)
Voor werkzaamheden met de parallelgeleider met cirkelsnijder 27 (toebehoren) mag de dikte van het werkstuk maximaal 30 mm bedragen.
Verwijder de voet voor „Cut Control” 13 uit de voetplaat 9. Druk vervolgens de voet iets samen en neem deze uit de geleiding 21.
Parallel zagen (zie afbeelding L): Draai de vastzetschroef 26 los en duw de schaalverdeling van de parallelgeleider door de geleiding 21 in de voetplaat. Stel de gewenste zaagbreedte als schaalverdelingswaarde aan de binnenkant van de voetplaat in. Draai de vastzetschroef 26 vast.
Cirkels zagen (zie afbeelding M): Boor bij de zaaglijn binnen de te zagen cirkel een gat dat groot genoeg is om het zaagblad erdoor te steken. Bewerkt het boorgat met een frees of vijl, zodat het zaagblad op de zaaglijn aansluit. Zet de vastzet-schroef 26 aan de andere zijde van de parallelgeleider. Duw de schaalverdeling van de parallelgeleider door de geleiding 21 in de voetplaat. Boor een gat in het midden van de uitsparing die u in het werkstuk wilt zagen. Steek de centreerpunt 28 door de inwendige opening van de parallelgeleider en in het geboorde gat. Stel de radius als schaalverdelingswaarde aan de binnenkant van de voetplaat in. Draai de vastzet-schroef 26 vast.
Koel- en smeermiddel
Bij het zagen van metaal dient u vanwege de verwarming van het materiaal langs de zaaglijn koel- resp. smeermiddel aan te brengen.
Onderhoud en service
Onderhoud en reiniging
▶ Neem altijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedienen van de aan/uitschakelaar bestaat verwondingsgevaar.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.
Neem contact op met een erkende klantenservicewerkplaats voor Bosch elektrische gereedschappen als de accu niet meer naar behoren werkt.
Reinig de zaagbladopname regelmatig. Neem daarvoor het zaagblad uit het elektrische gereedschap en klop het gereedschap licht op een egaal oppervlak uit.
Sterke verontreiniging van het elektrische gereedschap kan tot functiestoringen leiden. Zaag daarom materialen waarbij veel stof vrijkomt niet van onderen of boven het hoofd.
Smeer het steunwiel 12 af en toe met een druppel olie.
Controleer het steunwiel 12 regelmatig. Als het steunwiel versleten is, moet het door een erkende Bosch-klantenservice worden vervangen.
Klantenservice en gebruiksadviezen
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:
www.bosch-pt.com
Het Bosch-team voor gebruiksadviezen helpt u graag bij vragen over onze producten en toebehoren.
Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het elektrische gereedschap.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
België
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.gereedschap@be.bosch.com
Vervoer
Op de meegeleverde lithiumionaccu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg worden vervoerd.
Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht worden genomen. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke goederen worden geraadpleegd.
Verzend accu's alleen als de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt.
Neem ook eventuele overige nationale voorschriften in acht.
Afvalverwijdering
Elektrische gereedschappen, accu's, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.
Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil.
58 | Dansk
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
Accu's en batterijen:
Li-ion:
Lees de aanwijzingen in het gedeelte „Vervoer“, pagina 57 en neem deze in acht.
Wijzigingen voorbehouden.
