BRUKSANVISNING 2414NB MAKITA

Det följande visar de symboler som används för den här maskinen. Se noga till att du förstår deras innebörd innan maskinen används.

Symbolene

Maskine med låseknap (Fig. 13)

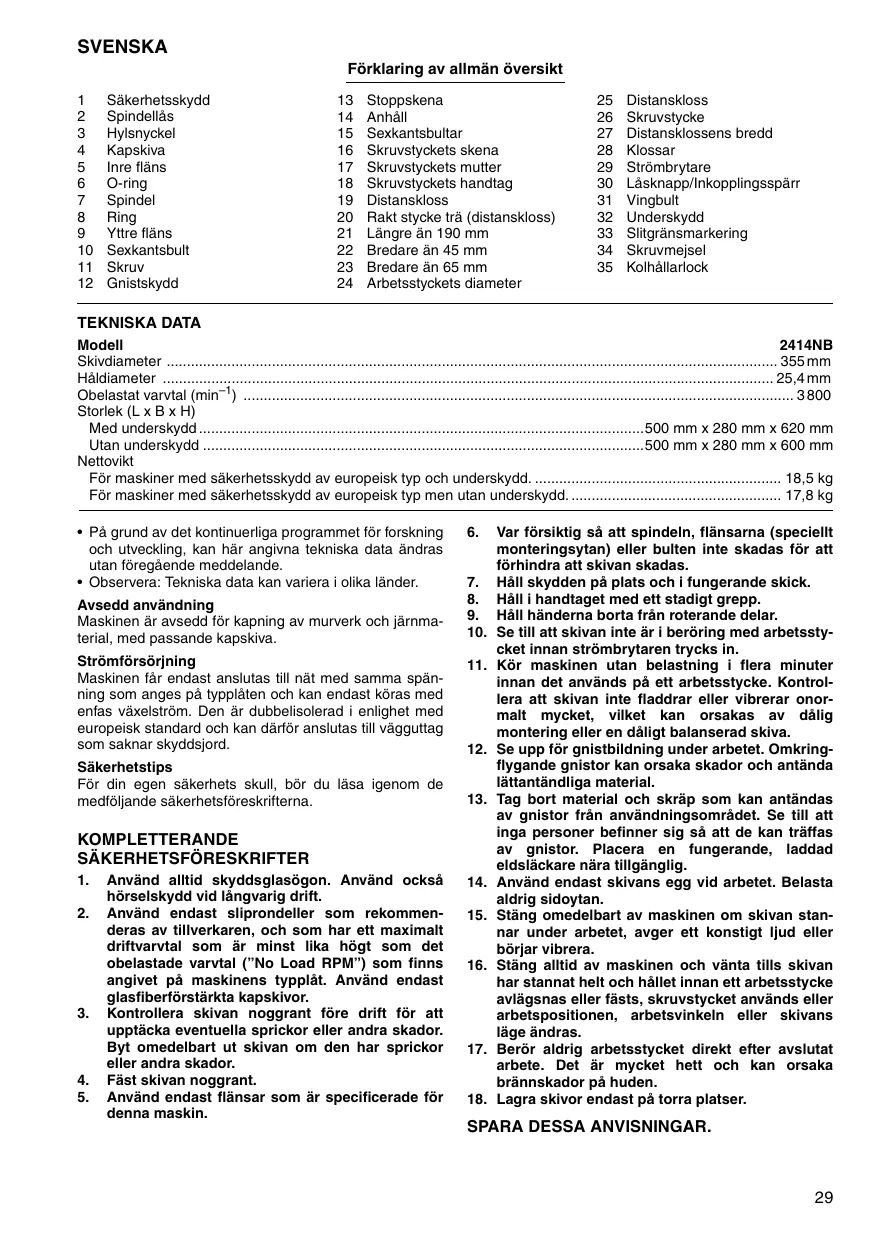

Förklaring av allmän översikt

1	Säkerhetsskydd	13	Stoppskena	25	Distanskloss
2	Spindellås	14	Anhåll	26	Skruvstycke
3	Hylsnyckel	15	Sexkantsbultar	27	Distansklossens bredd
4	Kapskiva	16	Skruvstyckets skena	28	Klossar
5	Inre fläns	17	Skruvstyckets mutter	29	Strömbrytare
6	O-ring	18	Skruvstyckets handtag	30	Låsknapp/Inkopplingsspärr
7	Spindel	19	Distanskloss	31	Vingbult
8	Ring	20	Rakt stycke trä (distanskloss)	32	Underskydd
9	Yttre fläns	21	Längre än 190 mm	33	Slitgränsmarkering
10	Sexkantsbult	22	Bredare än 45 mm	34	Skruvmejsel
11	Skruv	23	Bredare än 65 mm	35	Kolhållarlock
12	Gnistskydd	24	Arbetsstyckets diameter

TEKNISKA DATA

Modell	2414NB
Skivdiameter	355 mm
Håldiameter	25,4 mm
Obelastat varvtal (min ^-1 )	3800
Storlek (L x B x H)
Med underskydd	500 mm x 280 mm x 620 mm
Utan underskydd	500 mm x 280 mm x 600 mm
Nettovikt
För maskiner med säkerhetsskydd av europeisk typ och underskydd	18,5 kg
För maskiner med säkerhetsskydd av europeisk typ men utan underskydd	17,8 kg

• På grund av det kontinuerliga programmet för forskning och utveckling, kan här angivna tekniska data ändras utan föregående meddelande.
• Observera: Tekniska data kan variera i olika länder.

Avsedd användning

Maskinen är avsedd för kapning av murverk och järnmaterial, med passande kapskiva.

Strömförsörjning

Maskinen får endast anslutas till nät med samma spänning som anges på typplåten och kan endast köras med enfas växelström. Den är dubbelisolerad i enlighet med europeisk standard och kan därför anslutas till vägguttag som saknar skyddsjord.

Säkerhetstips

För din egen säkerhets skull, bör du läsa igenom de medföljande säkerhetsföreskrifterna.

KOMPLETTERANDE

SÄKERHETSFÖRESKRIFTER

1. Använd alltid skyddsglasögon. Använd också hörselskydd vid långvarig drift.
2. Använd endast sliprondeller som rekommenderas av tillverkaren, och som har ett maximalt driftvarvtal som är minst lika högt som det obelastade varvtal ("No Load RPM") som finns angivet på maskinens typplåt. Använd endast glasfiberförstärkta kapskivor.
3. Kontrollera skivan noggrant före drift för att upptäcka eventuella sprickor eller andra skador. Byt omedelbart ut skivan om den har sprickor eller andra skador.
4. Fäst skivan noggrant.

5. Använd endast flänsar som är specificerade för denna maskin.

6. Var försiktig så att spindeln, flänsarna (speciellt monteringsytan) eller bulten inte skadas för att förhindra att skivan skadas.

7. Håll skydden på plats och i fungerande skick.
8. Håll i handtaget med ett stadigt grepp.
9. Håll händerna borta från roterande delar.
10. Se till att skivan inte är i beröring med arbetsstycket innan strömbrytaren trycks in.
11. Kör maskinen utan belastning i flera minuter innan det används på ett arbetsstycke. Kontrollera att skivan inte fladdrar eller vibrerar onormalt mycket, vilket kan orsakas av dålig montering eller en dåligt balanserad skiva.
12. Se upp för gnistbildning under arbetet. Omkringflygande gnistor kan orsaka skador och antända lättantändliga material.
13. Tag bort material och skräp som kan antändas av gnistor från användningsområdet. Se till att inga personer befinner sig så att de kan träffas av gnistor. Placera en fungerande, laddad eldsläckare nära tillgänglig.
14. Använd endast skivans egg vid arbetet. Belasta aldrig sidoytan.
15. Stäng omedelbart av maskinen om skivan stannar under arbetet, avger ett konstigt ljud eller börjar vibrera.
16. Stäng alltid av maskinen och vänta tills skivan har stannat helt och hållet innan ett arbetsstycke avlägsnas eller fästs, skruvstycket används eller arbetspositionen, arbetsvinkeln eller skivans läge ändras.
17. Berör aldrig arbetsstycket direkt efter avslutat arbete. Det är mycket hett och kan orsaka brännskador på huden.
18. Lagra skivor endast på torra platser.

SPARA DESSA ANVISNINGAR.

BRUKSANVISNING

Demontering och montering av kapskivan (Fig. 1 och 2)

Viktigt:

Se alltid till att maskinen är avstängd och nätkontakten urdragen innan skivan tas bort eller monteras.

Lyft säkerhetsskyddet för att ta bort skivan. Tryck in spindellåset så att skivan inte kan rotera, och lossa sexkantsbulten med hylsnyckeln genom att vrida den moturs.

Tag sedan bort sexkantsbulten, yttre flänsen och skivan.

Observera: Tag inte bort inre flänsen, ringen och O-ringen.

Följ demonteringsanvisningen i omvänd ordning för att montera skivan.

FÖRSIKTIGHET!

• Se till att dra åt sexkantsbulten ordentligt. Om sexkantsbulten inte fästs tillräckligt kan det resultera i svåra skador. Använd den medföljande hylsnyckeln som en hjälp att förvissa dig om tillräcklig åtdragning.
• Använd endast de avpassade inre och yttre flänsarna som medföljer maskinen.
• Sänk alltid säkerhetsskyddet efter att skivan bytts ut.

Gnistskydd (Fig. 3)

Gnistskyddet är fabriksmonterat med dess undre kant mot basplattan. Om maskinen används med gnistskyddet i detta läge skapas ett stort antal gnistor som flyger omkring. Lossa skruven och justera gnistskyddet till det läge som skapar ett minimum av gnistbildning.

Stoppskena (Fig. 4)

Stoppskenan hindrar kapskivan från att komma i kontakt med arbetsbänken eller golvet. Justera stoppskenan till läget (A) när en ny skiva monterats. Justera stoppskenan till läget (B) när skivan slitits ner så pass att arbetsstyckets undre del inte sågas igenom, för att ge en ökad kapkapacitet med den nedslitna skivan.

Avständ mellan skruvstycke och anhåll (Fig. 5 och 6)

Det ursprungliga utrymmet eller avståndet mellan skruvstycket och anhållet är 0 – 170 mm. Genomför följande för att ändra utrymmet eller avståndet om det i ditt arbete föreligger ett behov av ett vidare utrymme eller avstånd.

Tag bort de två sexkantsbultarna som håller fast anhållet. Flytta anhållet som visas i fig. 6, och fäst det med sexkantsbultarna. Följande avståndsinställningar är möjliga:

35 – 205 mm

70 - 240 mm

FÖRSIKTIGHET!

Kom ihåg att tunna arbetsstycken kanske inte kan fästas ordentligt och på ett säkert sätt med de två vidare avständsinställningarna.

Inställning av önskad kapvinkel (Fig. 7)

Lossa de två sexkantsbultarna som håller fast anhållet för att ändra kapvinkel. Flytta anhållet till önskad vinkel (0° – 45°) och drag åt sexkantsbultarna ordentligt.

FÖRSIKTIGHET!

Utför aldrig geringskapning åt höger när anhållet är inställt på 35 – 205 mm eller 70 – 240 mm.

Att fästa arbetsstycken

Genom att vrida skruvstyckets handtag moturs och sedan fälla över skruvstyckets mutter åt vänster frigörs skruvstycket från gängspindeln och kan snabbt flyttas in och ut. Vid fastspänning av arbetsstycken trycks skruvstyckets handtag in, tills skruvstyckets skena kommer i kontakt med arbetsstycket. Fäll skruvstyckets mutter åt höger och vrid sedan skruvstyckets handtag moturs för att spänna fast arbetsstycket. (Fig. 8)

FÖRSIKTIGHET!

För alltid skruvstyckets mutter helt åt höger när arbetsstycket fästs. Annars kan det resultera i att arbetsstycket inte spänns fast tillräckligt. Detta kan orsaka att arbetsstycket hoppar ur, och det kan också ge upphov till ett farligt skivhaveri.

Använd distansklossar av kraftigt, brandsäkert material bakom arbetsstycket så som visas i fig. 9 när kapskivan har slitits ner avsevärt. Du kan använda en sliten skiva mer effektivt genom att använda mittpunkten på skivans periferi vid kapning av arbetsstycket.

Fäst ett rakt stycke trä (distanskloss) som är mer än 190 mm långt x 45 mm brett vid anhållet, så som visas i fig. 10, vid vinkelkapning av arbetsstycken som är bredare än 65 mm. Fäst distansklossen med skruvar som skruvas i genom hålen på anhållet.

Du kan också använda skivan mer ekonomiskt genom att använda en distanskloss som är något smalare än arbetsstycket så som visas i fig. 11.

Långa arbetsstycken måste stöttas med klossar av brandsäkert material på ömse sidor så att det kommer i höjd med basplattans överdel. (Fig. 12)

Strömbrytarens funktion

FÖRSIKTIGHET!

Kontrollera alltid att strömbrytaren fungerar felfritt och återgår till det frånslagna läget "OFF" när den släpps, innan maskinen kopplas in till ett vägguttag.

För maskiner med låsknapp (Fig. 13)

Tryck helt enkelt på strömställaren för att starta maskinen. Släpp strömställaren för att stanna. Tryck in strömställaren och tryck sedan in låsknappen för kontinuerlig drift. Tryck in strömställaren helt och släpp den sedan för att stanna maskinen från det lästa läget.

För maskiner med inkopplingsspärr (Fig. 13)

För att förhindra att strömställaren trycks in av misstag har maskinen försetts med en inkopplingsspärr. Tryck in inkopplingsspärren och tryck sedan på strömställaren för att starta maskinen. Släpp strömställaren för att stanna.

Drift

Håll i handtaget med ett stadigt grepp. Sätt på maskinen och vänta tills skivan uppnått full hastighet innan den försiktigt sänks mot kaplinjen. Tryck gradvis ner handtaget när skivan kommer i beröring med arbetsstycket för att genomföra kapningen. Stäng av maskinen när kapningen är genomförd och VÄNTA TILLS SKIVAN HAR STANNAT HELT OCH HÅLLET innan handtaget återförs till dess helt uppfällda läge.

FÖRSIKTIGHET!

Lämpligt tryck mot handtaget under kapning, och maximal kapningseffektivitet kan bestämmas utifrån mängden gnistor som bildas vid kapningen. Trycket mot handtaget ska anpassas så att maximal gnistbildning uppnås. Tvinga inte kapningen genom att trycka överdrivet hårt mot handtaget. Det kan resultera i minskad kapningseffektivitet, nedslitning av skivan i förtid, samt risk för skador på maskinen, kapskivan och arbetsstycket.

Kapningskapacitet

Den maximala kapningskapaciteten varierar beroende på kapningsvinkeln och arbetsstyckets form.

Tillämplig skivdiameter: 355 mm

Arbetsstyckets formKapningsvinkel
90^	115 mm	119 mm	115 mm x 130 mm102 mm x 194 mm70 mm x 233 mm	137 mm
45^	115 mm	106 mm	115 mm x 103mm	100 mm

För maskiner med underskydd (Fig. 14)

För att ta bort uppsamlat damm från underskyddet lägger du maskinen på dess sida, och öppna underskyddet genom att dra i det efter att du har tagit bort vingbulten på det sätt som visas i figuren. Var noga med att stänga igen underskyddet och fästa det med vingbulten efter att dammet har tagits bort.

Att bära maskinen (Fig. 15)

Fäll ned maskinens kaphuvud till det läge där du kan haka fast kedjan i handtagets krok.

UNDERHÅLL

FÖRSIKTIGHET!

Förvissa dig alltid om att nätkabeln dragits ut ur vägguttaget och att maskinen är frånkopplad innan något arbete utförs på maskinen.

Utbyte av kolborstar (Fig. 16 och 17)

Byt ut kolborstarna när de slitits ner till slitgränsmarkeringen. Byt alltid ut båda kolborstarna samtidigt.

För att bibehålla produktens säkerhet och tillförlitlighet, bör alltid reparationer, underhållsservice och justeringar utföras av auktoriserad Makita serviceverkstad.

For maskin med låseknapp (Fig. 13)

Dessa tillbehör eller tillsatser rekommenderas endast för användning tillsammans med din Makita maskin som specifieras i denna bruksanvisning. Användning av andra tillbehör eller tillsatser kan medföra risk för personskador. Tillbehören och tillsatserna får endast användas på lämpligt och där för avsett sätt.

N TILBEH∅R

NB!

Under eget ansvar deklarerar vi härmed att denna produkt överensstämmer med följande standardiseringar och standardiserade dokument,

EN61029, EN55014, EN610000

i enlighet med EG-direktiven 73/23/EEC, 89/336/EEC och 98/37/EC.

NORSK

EUs SAMSVARS-ERKLÆRING

Vi erklærer på eget ansvar at dette produktet er i overensstemmelse med følgende standard eller standardiserte dokumenter:

EN61029, EN55014, EN610000,

i samsvar med Råds-direktivene, 73/23/EEC, 89/336/EEC og 98/37/EC.

SUOMI

VAKUUTUS EC-VASTAAVUUDESTA

Buller och vibration

De typiska A-vägda bullernivåerna är

ljudtrycksnivå 97 dB (A)

ljudeffektnivå: 110 dB (A)

– Använd hörselskydd –

Det typiskt vägda effektivvärdet för acceleration överstiger inte 2,5 m/s ^2 .
